Hyundai Accent 2015 Manual del propietario (i25) (in Spanish)

Mantenimiento
88 7
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara, haga
que le comprueben el vehículo en un
concesionario autorizado de
HYUNDAI.ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
• Si no dispone de las
herramientas necesarias, las
lámparas adecuadas o la
experiencia precisa, consulte con
un concesionario autorizado de
HYUNDAI. En muchos casos, es
difícil sustituir las lámparas de
los faros, pues hay que
desmontar otras partes del
vehículo para llegar a ellas. Esto
es especialmente cierto si tiene
que desmontar los faros para
acceder a la(s) lámpara(s). Al
desmontar y montar los faros, es
fácil dañar el vehículo.
• No instale una bombilla o LED
adicionales. SI las instalase, la luz
podría no operarse
correctamente y la caja de
fusibles o sistema de cableado
eléctrico podría tener problemas.

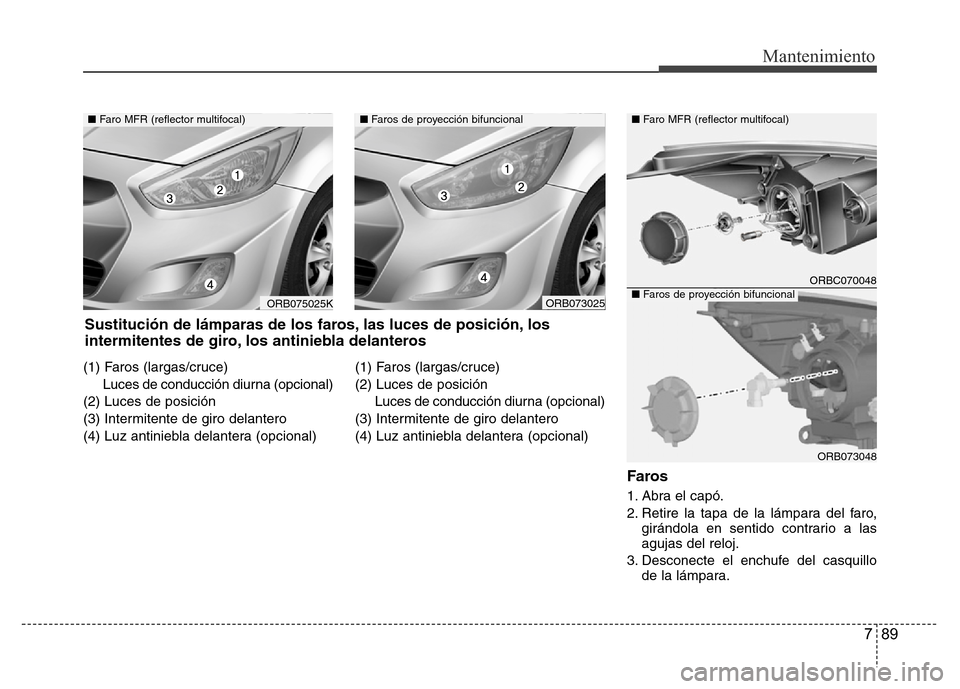

789
Mantenimiento
(1) Faros (largas/cruce)
Luces de conducción diurna (opcional)
(2) Luces de posición
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional)(1) Faros (largas/cruce)
(2) Luces de posición
Luces de conducción diurna (opcional)
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional)
Faros
1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Desconecte el enchufe del casquillo
de la lámpara.
ORBC070048
ORB073048 ■Faro MFR (reflector multifocal)
■Faros de proyección bifuncionalORB075025K
■Faro MFR (reflector multifocal)■Faros de proyección bifuncional
Sustitución de lámparas de los faros, las luces de posición, los
intermitentes de giro, los antiniebla delanteros
ORB073025

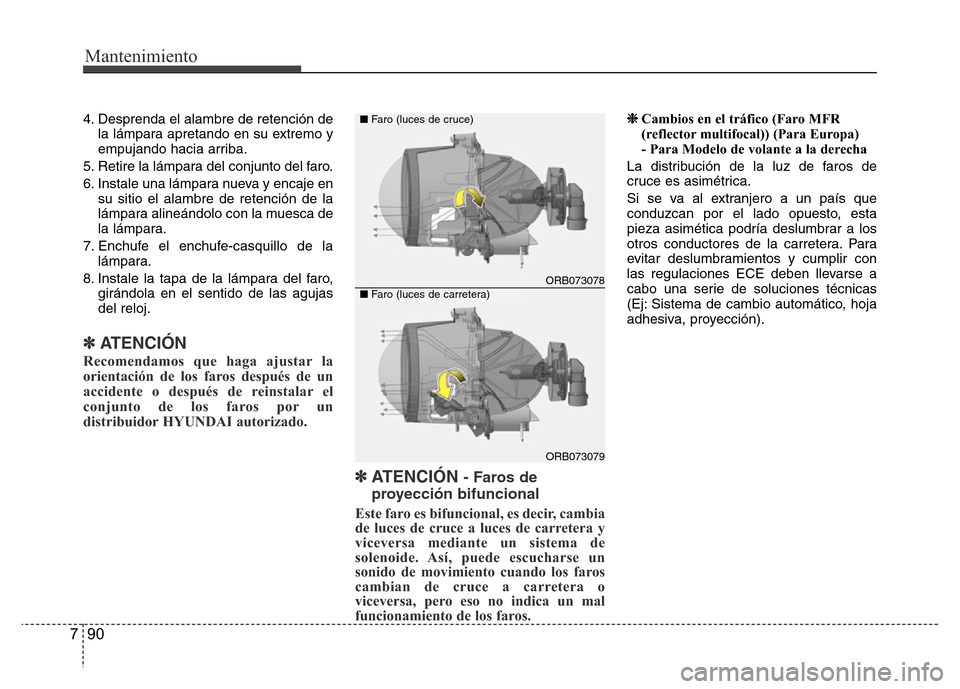

Mantenimiento
90 7
4. Desprenda el alambre de retención de
la lámpara apretando en su extremo y
empujando hacia arriba.
5. Retire la lámpara del conjunto del faro.
6. Instale una lámpara nueva y encaje en
su sitio el alambre de retención de la
lámpara alineándolo con la muesca de
la lámpara.
7. Enchufe el enchufe-casquillo de la
lámpara.
8. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
✽ ATENCIÓN - Faros de
proyección bifuncional
Este faro es bifuncional, es decir, cambia
de luces de cruce a luces de carretera y
viceversa mediante un sistema de
solenoide. Así, puede escucharse un
sonido de movimiento cuando los faros
cambian de cruce a carretera o
viceversa, pero eso no indica un mal
funcionamiento de los faros.
❈Cambios en el tr

791
Mantenimiento

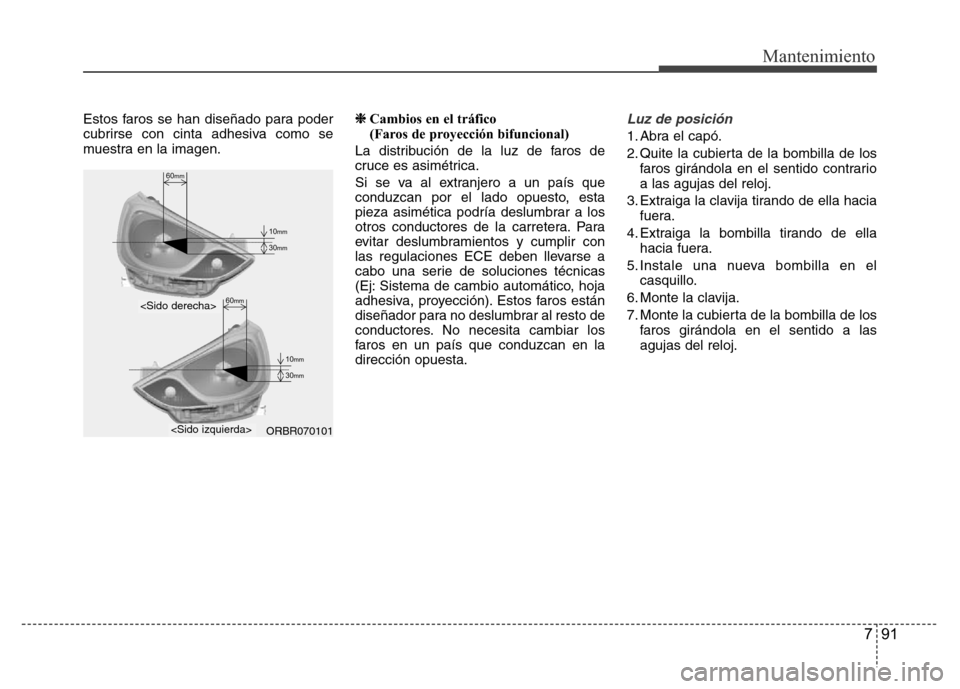

Estos faros se han diseñado para poder
cubrirse con cinta adhesiva como se
muestra en la imagen.❈Cambios en el tráfico
(Faros de proyección bifuncional)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en la
dirección opuesta.Luz de posición
1. Abra el capó.
2. Quite la cubierta de la bombilla de los
faros girándola en el sentido contrario
a las agujas del reloj.
3. Extraiga la clavija tirando de ella hacia
fuera.
4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Instale una nueva bombilla en el
casquillo.
6. Monte la clavija.
7. Monte la cubierta de la bombilla de los
faros girándola en el sentido a las
agujas del reloj.
60mm
30mm
10mm
30mm
10mm
60mm
ORBR070101

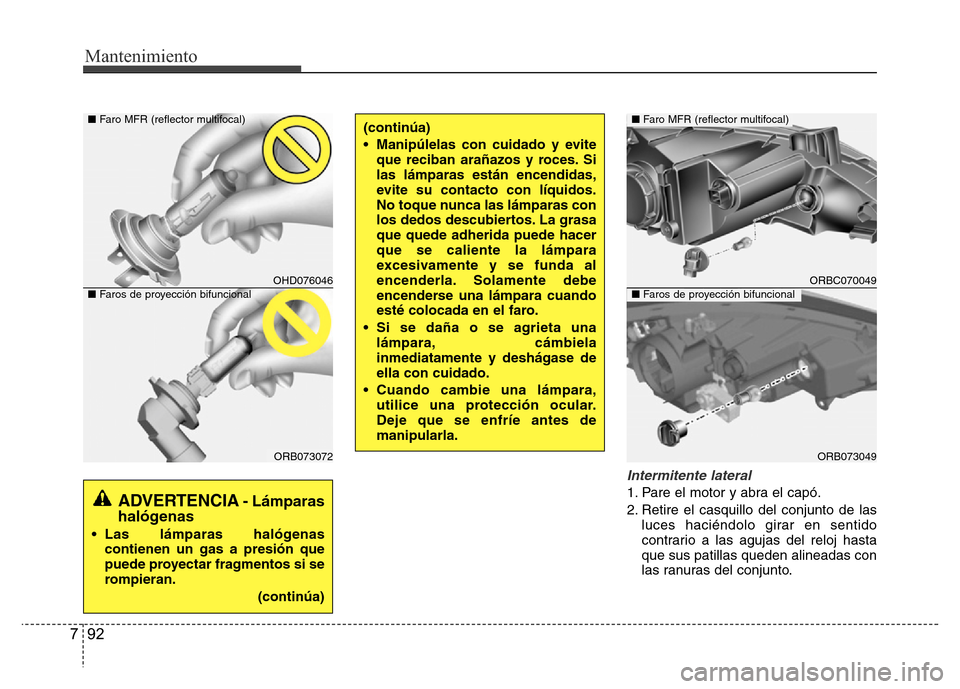

Mantenimiento
92 7
Intermitente lateral
1. Pare el motor y abra el capó.
2. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
ORBC070049
ORB073049
■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ORB073072 ■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional

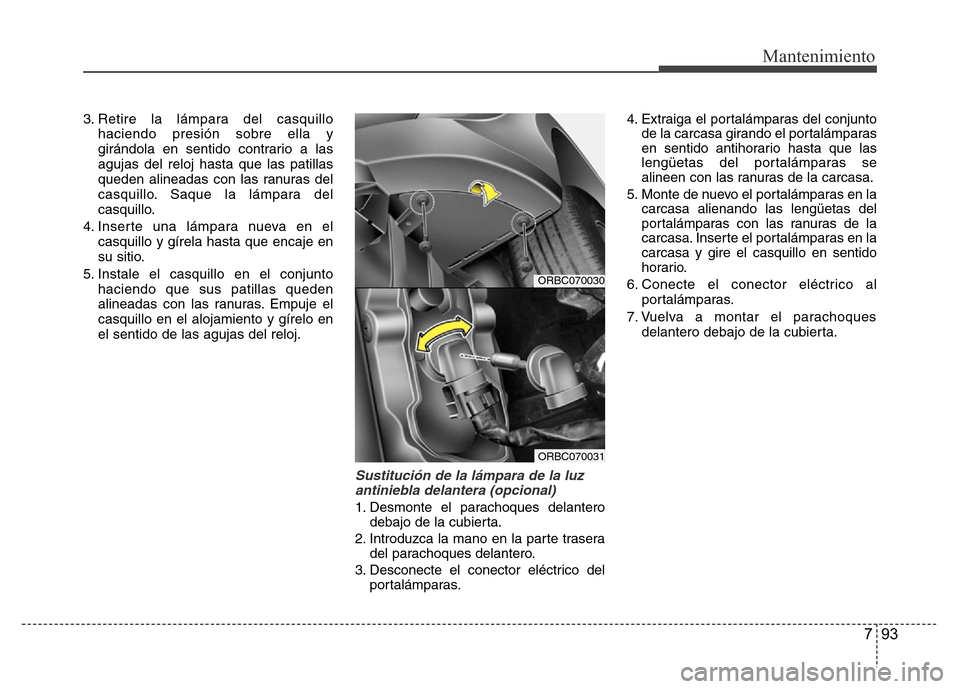

793
Mantenimiento
3. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
4. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
5. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta.
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta.
ORBC070030
ORBC070031

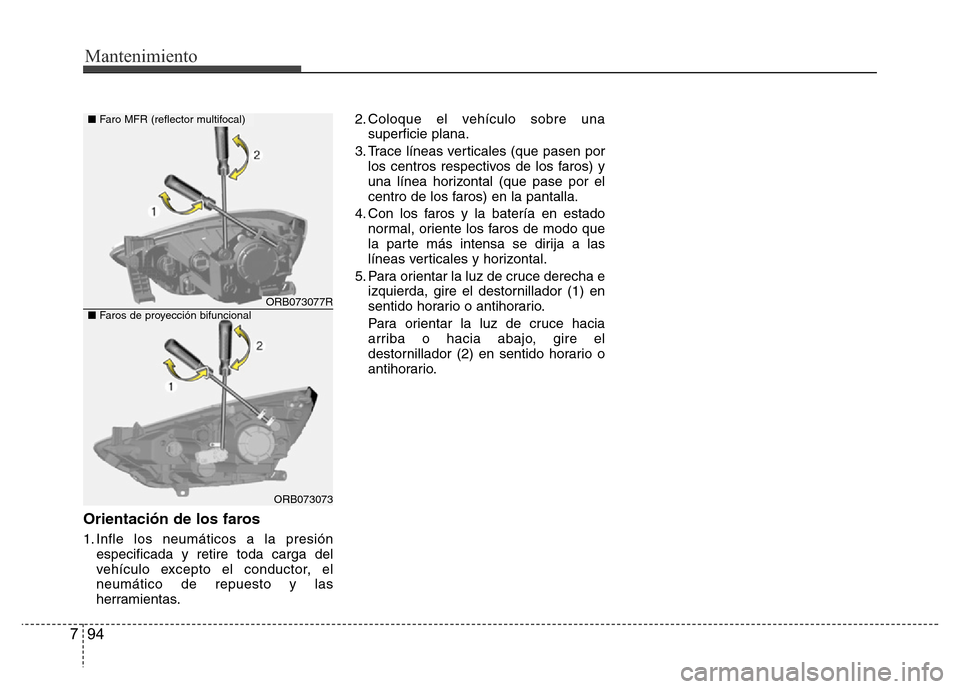

Mantenimiento
94 7
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce derecha e
izquierda, gire el destornillador (1) en
sentido horario o antihorario.
Para orientar la luz de cruce hacia
arriba o hacia abajo, gire el
destornillador (2) en sentido horario o
antihorario.
ORB073077R
ORB073073
■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional

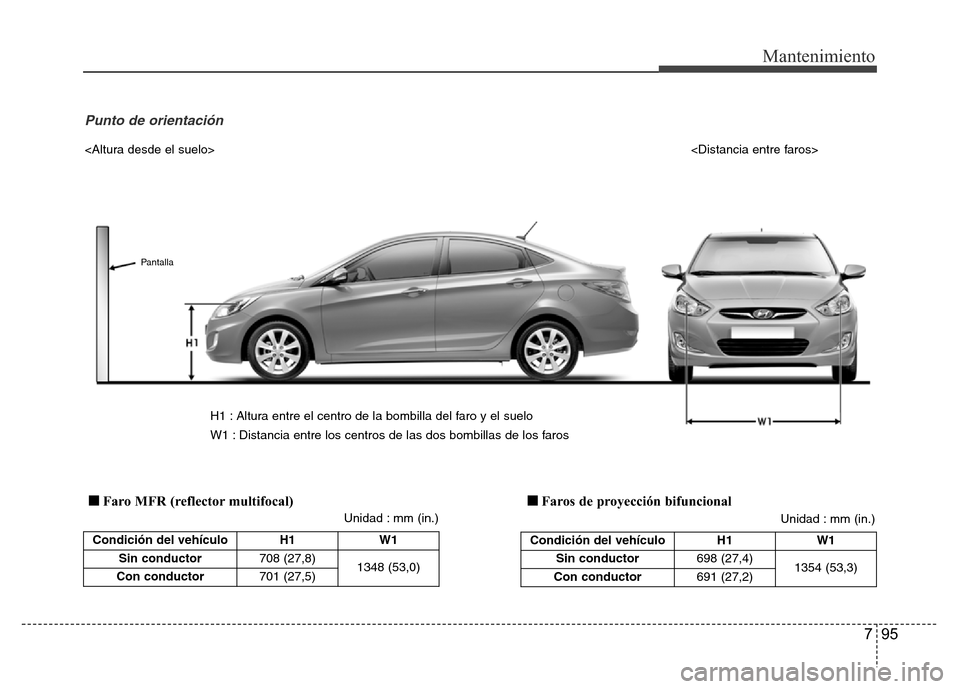

795
Mantenimiento
Condición del vehículo H1 W1
Sin conductor708 (27,8)
1348 (53,0)
Con conductor701 (27,5)
Unidad : mm (in.)
H1 : Altura entre el centro de la bombilla del faro y el suelo
W1 : Distancia entre los centros de las dos bombillas de los faros
Punto de orientación
Condición del vehículo H1 W1
Sin conductor698 (27,4)
1354 (53,3)
Con conductor691 (27,2)
■Faro MFR (reflector multifocal)■Faros de proyecci

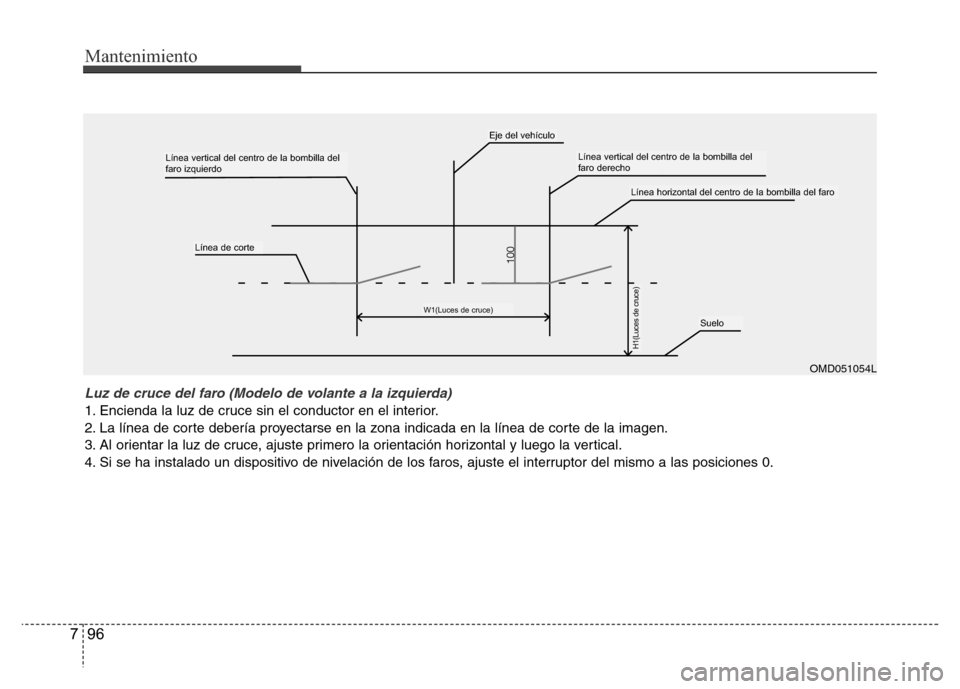

Mantenimiento
96 7
OMD051054L
Luz de cruce del faro (Modelo de volante a la izquierda)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla del
faro derecho
Eje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

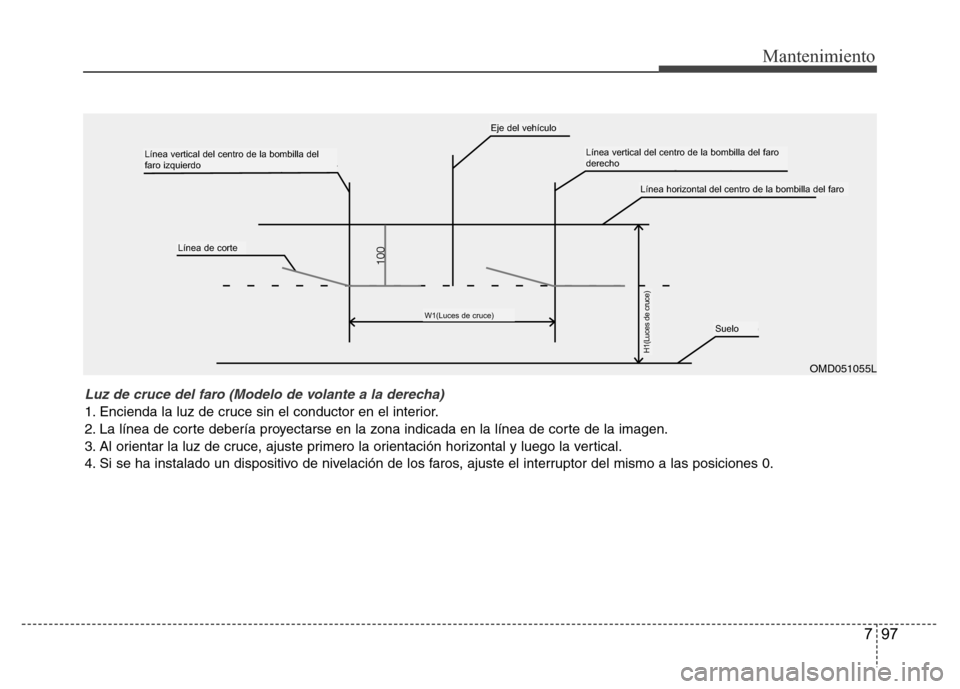

797
Mantenimiento
Luz de cruce del faro (Modelo de volante a la derecha)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051055L
Línea vertical del centro de la bombilla del
faro izquierdo
Eje del vehículo
Línea vertical del centro de la bombilla del faro
derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo
