Hyundai Accent 2016 Manual del propietario (i25) (in Spanish)

Mantenimiento
78 7

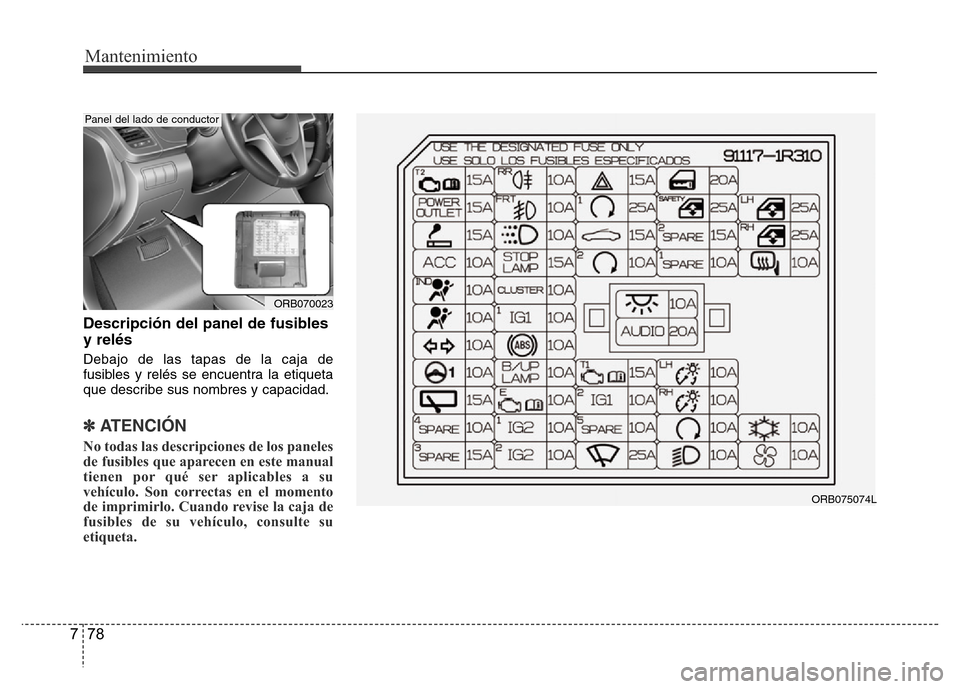

Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
ORB075074L
ORB070023
Panel del lado de conductor

779
Mantenimiento

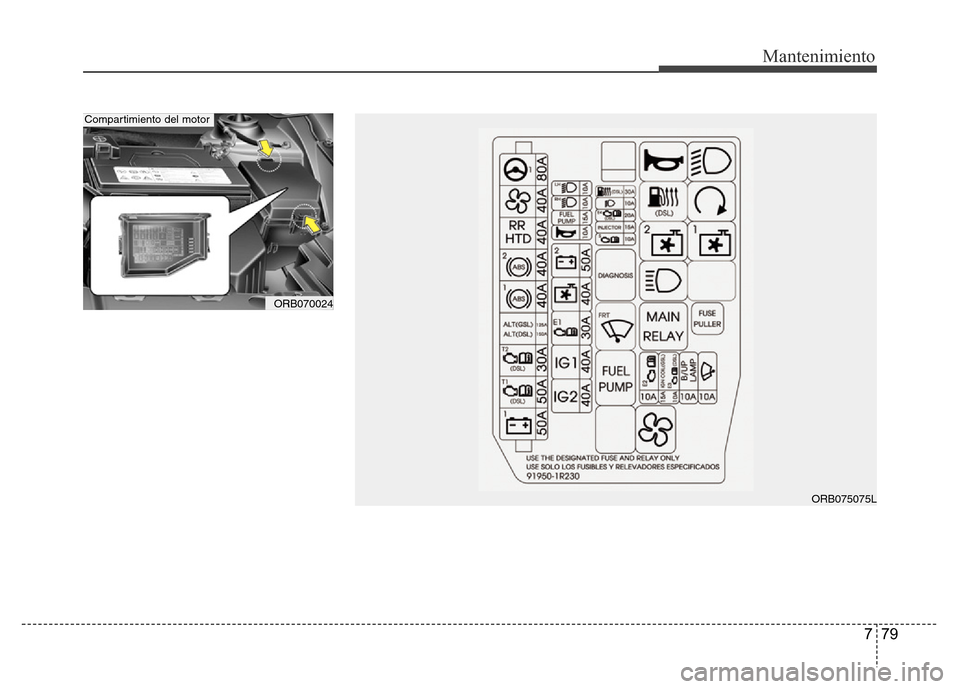

ORB070024
Compartimiento del motor
ORB075075L

Mantenimiento
80 7

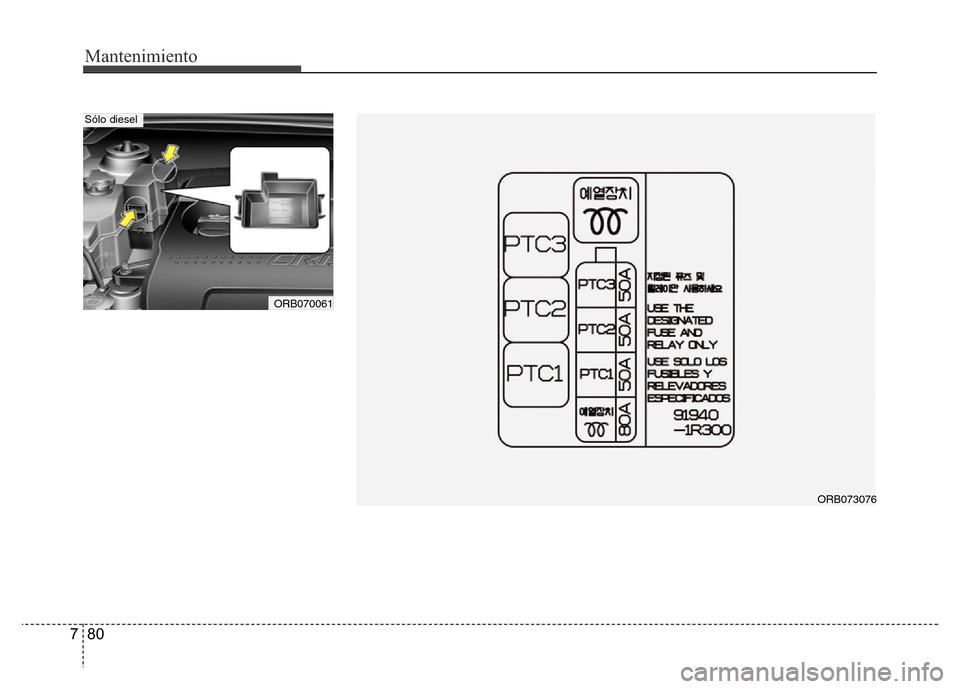

ORB073076
ORB070061
Sólo diesel

81
Mantenimiento

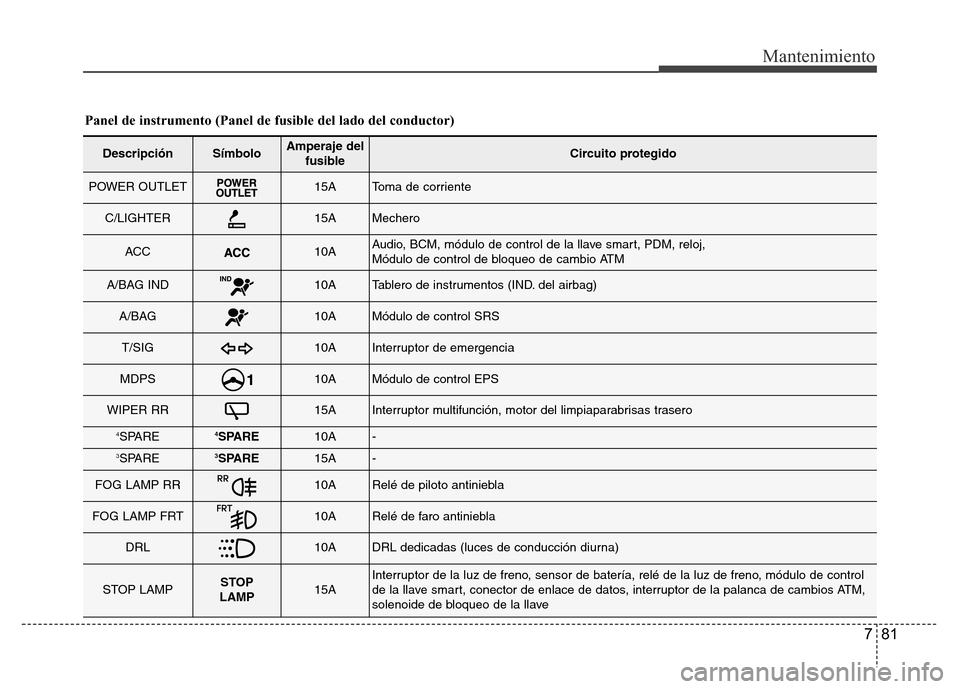

Panel de instrumento (Panel de fusible del lado del conductor)
DescripciónSímboloAmperaje del
fusibleCircuito protegido
POWER OUTLET15AToma de corriente
C/LIGHTER15AMechero
ACC10AAudio, BCM, módulo de control de la llave smart, PDM, reloj,
Módulo de control de bloqueo de cambio ATM
A/BAG IND10ATablero de instrumentos (IND. del airbag)
A/BAG10AMódulo de control SRS
T/SIG10AInterruptor de emergencia
MDPS10AMódulo de control EPS
WIPER RR15AInterruptor multifunción, motor del limpiaparabrisas trasero
4SPARE4SPARE10A-
3SPARE3SPARE15A-
FOG LAMP RR10ARelé de piloto antiniebla
FOG LAMP FRT10ARelé de faro antiniebla
DRL10ADRL dedicadas (luces de conducción diurna)
STOP LAMPSTOP
LAMP15AInterruptor de la luz de freno, sensor de batería, relé de la luz de freno, módulo de control
de la llave smart, conector de enlace de datos, interruptor de la palanca de cambios ATM,
solenoide de bloqueo de la llave
7

Mantenimiento
7

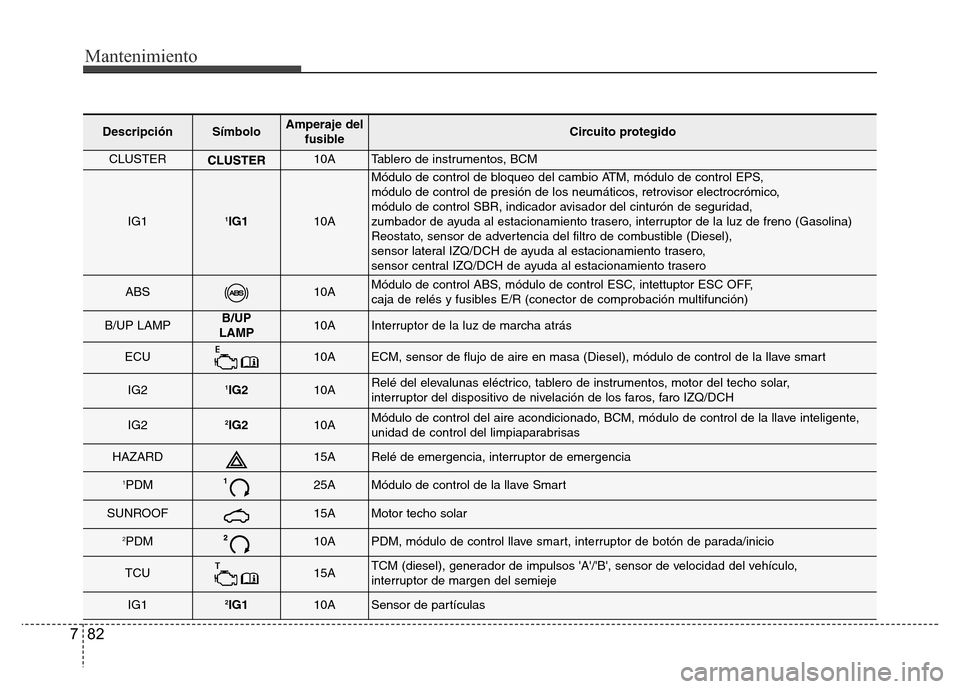

DescripciónSímboloAmperaje del
fusibleCircuito protegido
CLUSTER10ATablero de instrumentos, BCM
IG11IG110A
Módulo de control de bloqueo del cambio ATM, módulo de control EPS,
módulo de control de presión de los neumáticos, retrovisor electrocrómico,
módulo de control SBR, indicador avisador del cinturón de seguridad,
zumbador de ayuda al estacionamiento trasero, interruptor de la luz de freno (Gasolina)
Reostato, sensor de advertencia del filtro de combustible (Diesel),
sensor lateral IZQ/DCH de ayuda al estacionamiento trasero,
sensor central IZQ/DCH de ayuda al estacionamiento trasero
ABS10AMódulo de control ABS, módulo de control ESC, intettuptor ESC OFF,
caja de relés y fusibles E/R (conector de comprobación multifunción)
B/UP LAMPB/UP
LAMP10AInterruptor de la luz de marcha atrás
ECU10AECM, sensor de flujo de aire en masa (Diesel), módulo de control de la llave smart
IG21IG210ARelé del elevalunas eléctrico, tablero de instrumentos, motor del techo solar,
interruptor del dispositivo de nivelación de los faros, faro IZQ/DCH
IG22IG210AMódulo de control del aire acondicionado, BCM, módulo de control de la llave inteligente,
unidad de control del limpiaparabrisas
HAZARD15ARelé de emergencia, interruptor de emergencia
1PDM25AMódulo de control de la llave Smart
SUNROOF15AMotor techo solar
2PDM10APDM, módulo de control llave smart, interruptor de botón de parada/inicio
TCU15ATCM (diesel), generador de impulsos 'A'/'B', sensor de velocidad del vehículo,
interruptor de margen del semieje
IG12IG110ASensor de partículas
82

83
Mantenimiento

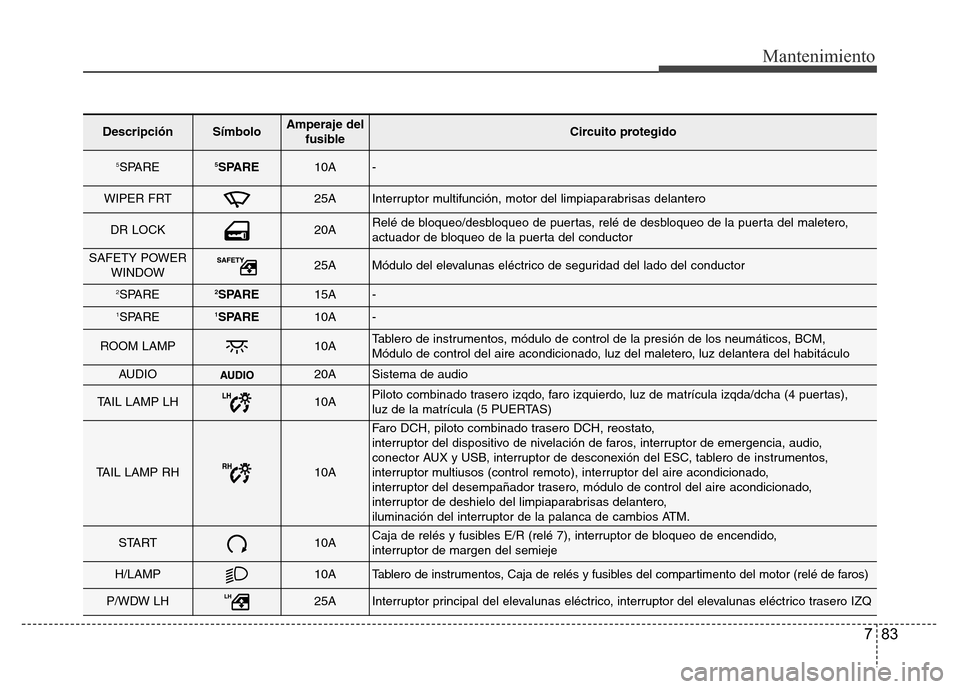

DescripciónSímboloAmperaje del
fusibleCircuito protegido
5SPARE5SPARE10A-
WIPER FRT25AInterruptor multifunción, motor del limpiaparabrisas delantero
DR LOCK20ARelé de bloqueo/desbloqueo de puertas, relé de desbloqueo de la puerta del maletero,
actuador de bloqueo de la puerta del conductor
SAFETY POWER
WINDOW25AMódulo del elevalunas eléctrico de seguridad del lado del conductor
2SPARE2SPARE15A-
1SPARE1SPARE10A-
ROOM LAMP10ATablero de instrumentos, módulo de control de la presión de los neumáticos, BCM,
Módulo de control del aire acondicionado, luz del maletero, luz delantera del habitáculo
AUDIO20ASistema de audio
TAIL LAMP LH10APiloto combinado trasero izqdo, faro izquierdo, luz de matrícula izqda/dcha (4 puertas),
luz de la matrícula (5 PUERTAS)
TAIL LAMP RH10A
Faro DCH, piloto combinado trasero DCH, reostato,
interruptor del dispositivo de nivelación de faros, interruptor de emergencia, audio,
conector AUX y USB, interruptor de desconexión del ESC, tablero de instrumentos,
interruptor multiusos (control remoto), interruptor del aire acondicionado,
interruptor del desempañador trasero, módulo de control del aire acondicionado,
interruptor de deshielo del limpiaparabrisas delantero,
iluminación del interruptor de la palanca de cambios ATM.
START10ACaja de relés y fusibles E/R (relé 7), interruptor de bloqueo de encendido,
interruptor de margen del semieje
H/LAMP10ATablero de instrumentos, Caja de relés y fusibles del compartimento del motor (relé de faros)
P/WDW LH25AInterruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico trasero IZQ
7

Mantenimiento
84 7

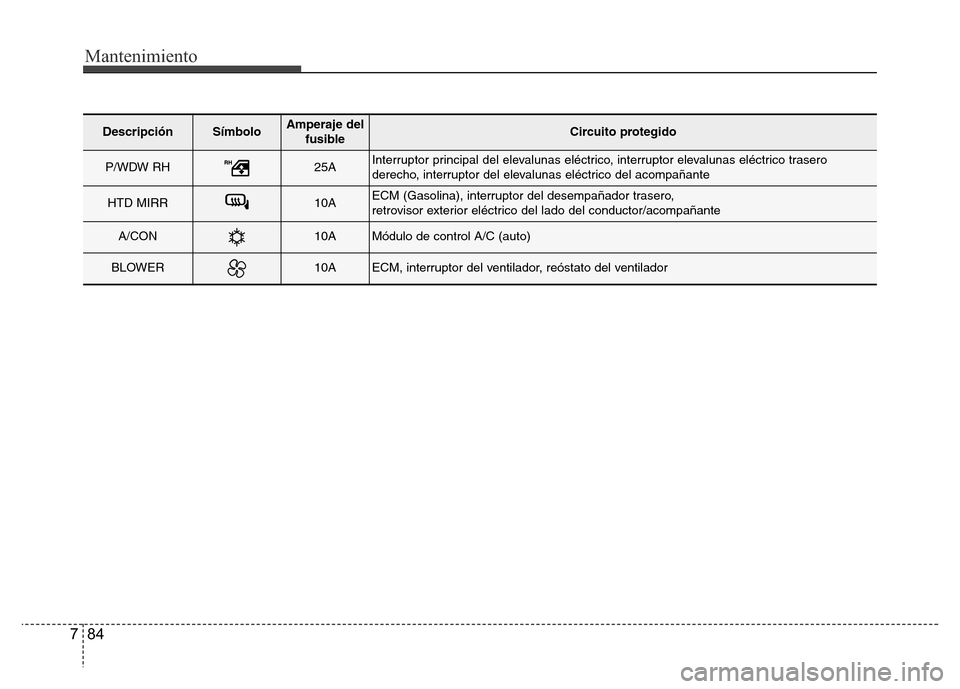

DescripciónSímboloAmperaje del
fusibleCircuito protegido
P/WDW RH25AInterruptor principal del elevalunas eléctrico, interruptor elevalunas eléctrico trasero
derecho, interruptor del elevalunas eléctrico del acompañante
HTD MIRR10AECM (Gasolina), interruptor del desempañador trasero,
retrovisor exterior eléctrico del lado del conductor/acompañante
A/CON10AMódulo de control A/C (auto)
BLOWER10AECM, interruptor del ventilador, reóstato del ventilador

785
Mantenimiento
DescripciónSímboloAmperaje del
fusibleCircuito protegido
MULTI
FUSIBLE
80AMódulo de control EPS
40ARelé 10 (relé del ventilador)
40ACaja de conexiones P/I (relé luz antiniebla trasera)
40AMódulo de control ABS, módulo de control ESC
40AMódulo de control ABS, módulo de control ESC, conector de comprobación multiusos
ALT (GSL)
ALT (DSL)125A(GSL)
150A(DSL)Alternador, caja diesel (relé de incandescenca 80 A, PTC 1/2/3 50A),
caja de relés y fusibles E/R (multifunción F1~F5, fusible F20)
30ADiesel: RELÉ 12 (Relé del calentador del filtro de combustible)
50ACaja de conexiones I/P (fusible del conector de potencia : F35/F36,
fusibles : F12~F15, relé de la luz trasera)
FUSIBLE
40ARELÉ 7 (relé de arranque), interruptor de encendido
40AInterruptor de encendido
30ARELÉ 1 (relé de control del motor), fusible F25
40ARELÉ 3 (relé del ventilador de refrigeración (lento)),
RELÉ 8 (relé del ventilador de refrigeración (rápido))
50ACaja de conexiones I/P (Relé: elevalunas eléctrico, emergencia, desbloqueo/bloqueo de la
puerta, desboqueo de la puerta del maletero, fusible: F23~F25, F31, F32)
10ARELÉ 5 (Relé de la bocina)

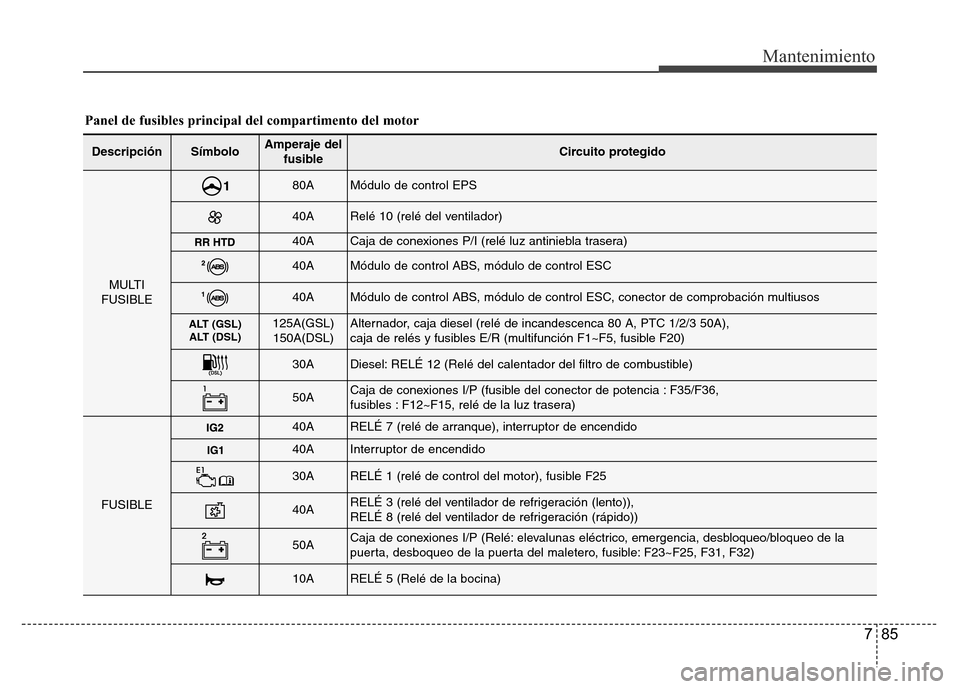

Panel de fusibles principal del compartimento del motor

Mantenimiento
86 7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
F/PUMP
(GSL)15AGasolina: RELÉ 2 (relé de la bomba del combustible)
10AFaro DCH
10AFaro IZQ
10ARelé del aire acondicionado (DSL)
10ACaja de relés y fusibles del compartimento del motor (relé de faros)
20ADiesel: ECM
15A
Gasolina: ECM, TCM, Inyector 1~ 4, válvula de control de aceite,
RELÉ 12 (relé de la bomba de combustible) Diesel : Caja diesel (relé de incandescencia,
releé 1 del calentador PTC), actuador VGT, sensor de posición del árbol de levas,
actuador eléctrico EGR, módulo del inmovilizador
10A
Gasolina: ECM, sensor de posición del árbol de levas, válvula solenoide de control de purga,
sensor de oxígeno (Arriba/abajo), módulo del inmovilizador,
RELÉ 3 (relé del ventilador de refrigeración (lento), RELÉ 4 (relé del aire acondicionado),
RELÉ 8 (relé del ventilador de refrigeración (rápido) Diesel : Interruptor de la luz de freno,
sensor lambda, RELÉ 3 (relé del ventilador de refrigeración (lento)),
RELÉ 4 (relé del aire acondicionado), RELÉ 8 (relé del ventilador de refrigeración (rápido)
10ATCM
15A/10ADiesel: Válvula reguladora de presión de combustible
B/UP LAMP10ATCM, interruptor de margen del semieje, tablero de instrumentos, BCM,
piloto combinado trasero IZQ/ DCH
10ADiesel: ECM, interruptor multifunción (limpiaparabrisas), motor del limpiaparabrisas delantero
(DSL)

787
Mantenimiento

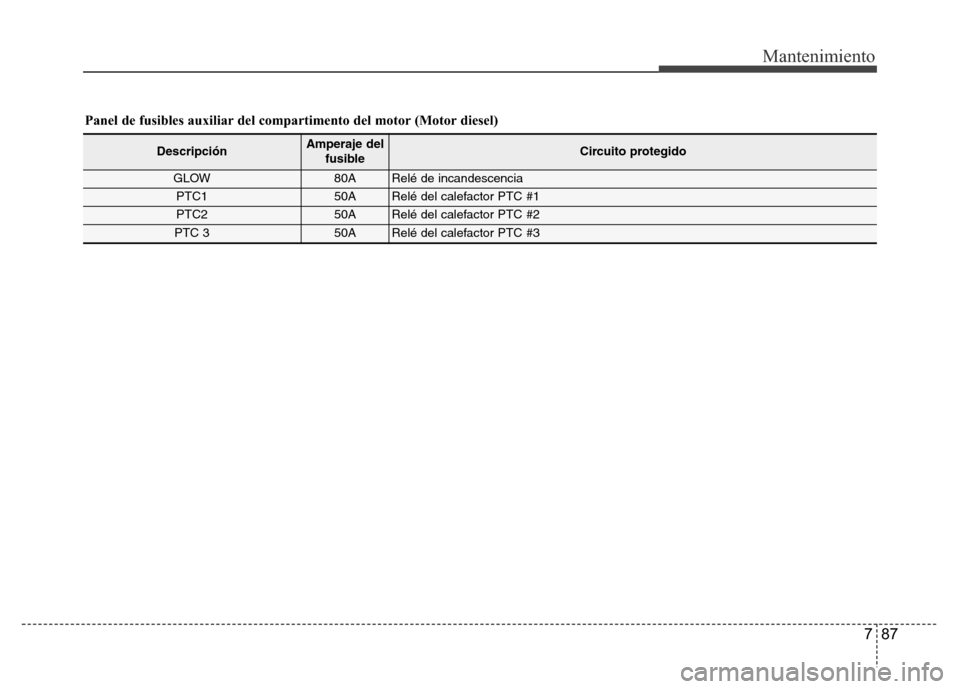

Panel de fusibles auxiliar del compartimento del motor (Motor diesel)
DescripciónAmperaje del
fusibleCircuito protegido
GLOW80A Relé de incandescencia
PTC150A Relé del calefactor PTC #1
PTC250A Relé del calefactor PTC #2
PTC 350A Relé del calefactor PTC #3
