4-109
편의 장치
4
▶사용 조건
다음과 같은 조건이 모두 만족되었을 때 사용
하십시오. 각종 안내문 및 음성안내와 함께
조향 제어를 통해 주차된 차량의 가운데나 뒤
에 주차할 수 있도록 도와줍니다.
•주차 공간이 직선일 때
•평행주차 또는 직각주차를 원할 때
•주차된 차량이 있을 때
•주차조향보조 시스템으로 주차 시 차량이
움직일 수 있는 공간이 충분할 때
▶비사용 조건
다음과 같은 조건에서는 주차 성능이 저하 또
는 해제되거나 충돌의 위험이 있으므로 필요
에 따라 수동으로 주차하십시오.
•주차 공간이 굽어있는 곡선 또는 사선주
차일 경우
•주차공간에 장애물(자전거/쇼핑카트/쓰레
기통/작은기둥 등)이 있을 경우
•원형기둥, 작은 기둥 주변 또는 기둥주변
구조물(소화전 등)이 있을 경우
•폭우, 폭설, 강풍의 경우
•둔덕이나 턱이 있는 경우
•스노우 체인이나 스페어 타이어, 또는 규
격이 다른 휠을 장착한 경우
ODH043182ODH043182
00평행 주차평행 주차
ODH043183ODH043183
00직각 주차직각 주차
ODH043184ODH043184
00평행 출차평행 출차
•주차조향보조 시스템은 주위 환경 및 여
러 조건에 의해 감지기능 및 차량기능이
제대로 작동되지 않을 수도 있으므로 항
상 운전자가 장애물을 확인하십시오.
주차조향보조 시스템은 주차를 위한 보
조장치이므로, 시스템에만 의지하지 마
시고 운전자가 상황에 따라 브레이크를
밟는 등, 안전하게 주차하십시오.
•차량 쏠림이 발생한 차량(휠 얼라이먼
트 조정이 필요한 차량)은 본 시스템이
정상 작동하지 않습니다. 가까운 자사
서비스센터 또는 블루핸즈에서 점검을
받으신 후 사용하십시오.
•차량에 장착되어 있는 순정 타이어나 휠
을 다른 사이즈의 제품으로 임의 변경하
는 경우 주차 성능이 달라집니다. 변경
시에는 동일 규격의 제품으로 사용하시
기 바랍니다.
경 고

4-110
편의 장치
•타이어 공기압이 기준 공기압보다 낮거나
높은 경우
•노면이 고르지 않거나 미끄러운 경우
•트럭 등 적재함의 높이가 높거나 큰 차량
또는 차량의 길이나 폭보다 길거나 넓은
짐을 적재하거나 트레일러를 연결한 경우
•차량 사고에 의한 범퍼 파손시 센서 장착
이 불량하거나 위치가 변경되는 경우
다음과 같은 조건에서는 주차조향보조 시
스템 작동 시 예상치 못한 결과가 나타나
다칠 수 있으므로 사용하지 마시고 특히 주
의하십시오.
1. 경사로 주차
경사로 주차 시, 가속 및 브레이크 페달을
운전자가 직접 조작해야하므로 페달 조작
미숙시에는 주변 차량과의 접촉 사고가 발
생할 수 있습니다.
경 고
ODH043185ODH043185
2. 적설지역에서의 주차
적설량에 따라 초음파센서의 탐색기능이
저하될 수 있으며, 주차 중 차량 미끄럼이
발생할 경우 시스템이 해제될수 있습니다.
경 고
ODH043186ODH043186

4-111
편의 장치
4
3. 좁은 주차환경
(주택가 양방향 주차환경 등)
주차 시 필요한 최소 공간(차량 회전 반경)
보다 좁은 주택가 등의 협소한 길에서는 안
전을 위해 공간 탐색을 하지 않습니다. 그
림과 같은 곳에서 주차할 경우에는 주의하
십시오.
경 고
OSL040144OSL040144
4. 사선 주차 환경
주차조향보조 시스템은 평행주차와 직각
주차만을 지원하므로 사선주차 기능은 지
원하지 않습니다. 만약 진입 가능 공간이라
도 주차조향보조 시스템이 정상적으로 주
차 지원을 하지 못할수 있으므로 시스템을
사용하지 마십시오.
경 고
ODH043187ODH043187
5. 기타 평평하지 않은 곳에서의 주차
평평하지 않은 곳에서의 주차와 같이 급격
한 가속 페달 또는 브레이크 페달 조작이
필요한 경우에는 주의해야 합니다. 차량이
미끄러질 경우 시스템이 해제될 수 있으며
주차 진행 중 운전자의 주의 집중이 부족할
경우 차량 접촉 사고가 일어날 수 있습니다.
경 고
ODH043188ODH043188

4-112
편의 장치

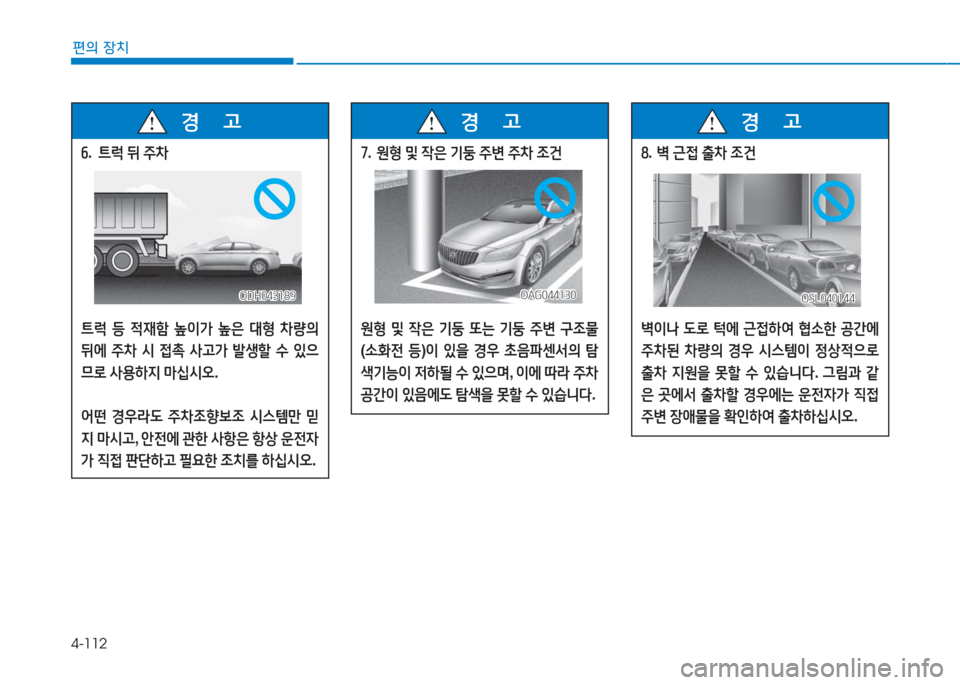

6. 트럭 뒤 주차
트럭 등 적재함 높이가 높은 대형 차량의
뒤에 주차 시 접촉 사고가 발생할 수 있으
므로 사용하지 마십시오.
어떤 경우라도 주차조향보조 시스템만 믿
지 마시고, 안전에 관한 사항은 항상 운전자
가 직접 판단하고 필요한 조치를 하십시오.
경 고
ODH043189ODH043189
7. 원형 및 작은 기둥 주변 주차 조건
원형 및 작은 기둥 또는 기둥 주변 구조물
(소화전 등)이 있을 경우 초음파센서의 탐
색기능이 저하될 수 있으며, 이에 따라 주차
공간이 있음에도 탐색을 못할 수 있습니다.
경 고
OAG044130OAG044130
8. 벽 근접 출차 조건
벽이나 도로 턱에 근접하여 협소한 공간에
주차된 차량의 경우 시스템이 정상적으로
출차 지원을 못할 수 있습니다. 그림과 같
은 곳에서 출차할 경우에는 운전자가 직접
주변 장애물을 확인하여 출차하십시오.
경 고
OSL040144OSL040144

4-113
편의 장치
4

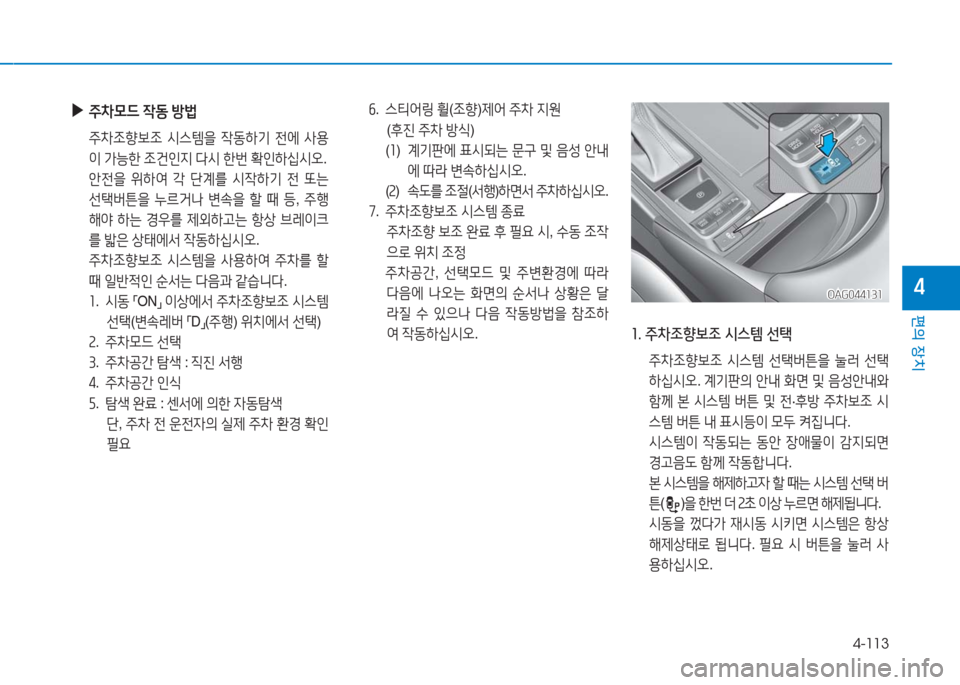

1. 주차조향보조 시스템 선택
주차조향보조 시스템 선택버튼을 눌러 선택
하십시오. 계기판의 안내 화면 및 음성안내와
함께 본 시스템 버튼 및 전·후방 주차보조 시
스템 버튼 내 표시등이 모두 켜집니다.
시스템이 작동되는 동안 장애물이 감지되면
경고음도 함께 작동합니다.
본 시스템을 해제하고자 할 때는 시스템 선택 버
튼()을 한번 더 2초 이상 누르면 해제됩니다.
시동을 껐다가 재시동 시키면 시스템은 항상
해제상태로 됩니다. 필요 시 버튼을 눌러 사
용하십시오.
OAG044131OAG044131
▶주차모드 작동 방법
주차조향보조 시스템을 작동하기 전에 사용
이 가능한 조건인지 다시 한번 확인하십시오.
안전을 위하여 각 단계를 시작하기 전 또는
선택버튼을 누르거나 변속을 할 때 등, 주행
해야 하는 경우를 제외하고는 항상 브레이크
를 밟은 상태에서 작동하십시오.
주차조향보조 시스템을 사용하여 주차를 할
때 일반적인 순서는 다음과 같습니다.
1. 시동 「ON」 이상에서 주차조향보조 시스템
선택(변속레버 「D」(주행) 위치에서 선택)
2. 주차모드 선택
3. 주차공간 탐색 : 직진 서행
4. 주차공간 인식
5. 탐색 완료 : 센서에 의한 자동탐색
단, 주차 전 운전자의 실제 주차 환경 확인
필요
6. 스티어링 휠(조향)제어 주차 지원
(후진 주차 방식)
(1) 계기판에 표시되는 문구 및 음성 안내
에 따라 변속하십시오.
(2) 속도를 조절(서행)하면서 주차하십시오.
7. 주차조향보조 시스템 종료
주차조향 보조 완료 후 필요 시, 수동 조작
으로 위치 조정
주차공간, 선택모드 및 주변환경에 따라
다음에 나오는 화면의 순서나 상황은 달
라질 수 있으나 다음 작동방법을 참조하
여 작동하십시오.

4-114
편의 장치

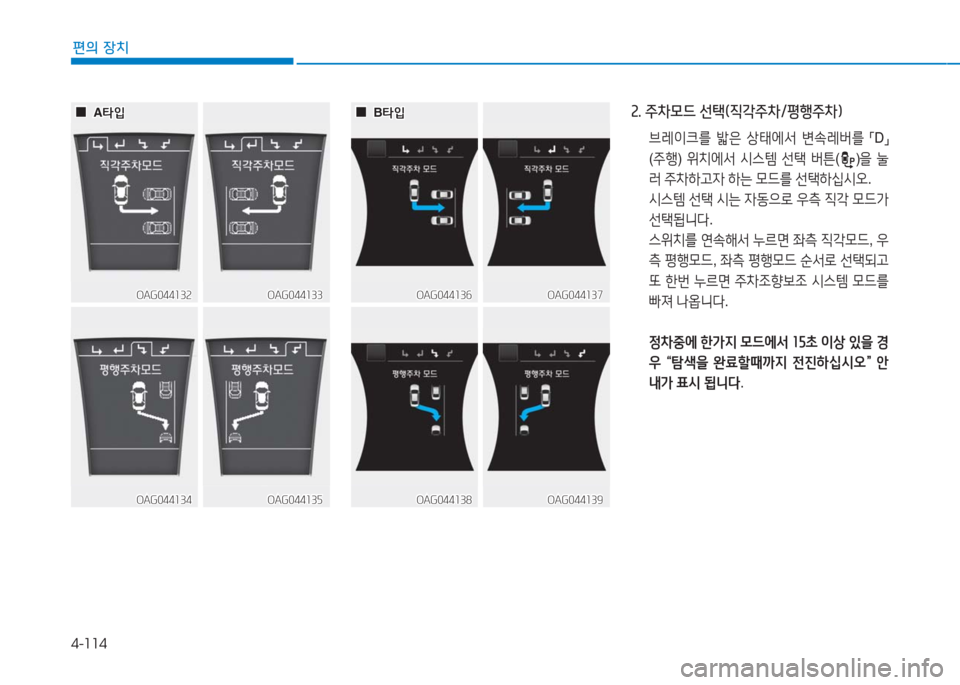

2. 주차모드 선택(직각주차/평행주차)
브레이크를 밟은 상태에서 변속레버를 「D」
(주행) 위치에서 시스템 선택 버튼()을 눌
러 주차하고자 하는 모드를 선택하십시오.
시스템 선택 시는 자동으로 우측 직각 모드가
선택됩니다.
스위치를 연속해서 누르면 좌측 직각모드, 우
측 평행모드, 좌측 평행모드 순서로 선택되고
또 한번 누르면 주차조향보조 시스템 모드를
빠져 나옵니다.
정차중에 한가지 모드에서 15초 이상 있을 경
우 “탐색을 완료할때까지 전진하십시오” 안
내가 표시 됩니다.
OAG044133OAG044133OAG044132OAG044132
00A타입A타입
OAG044137OAG044137OAG044136OAG044136
00B타입B타입
OAG044135OAG044135OAG044134OAG044134OAG044139OAG044139OAG044138OAG044138

4-115
편의 장치
4

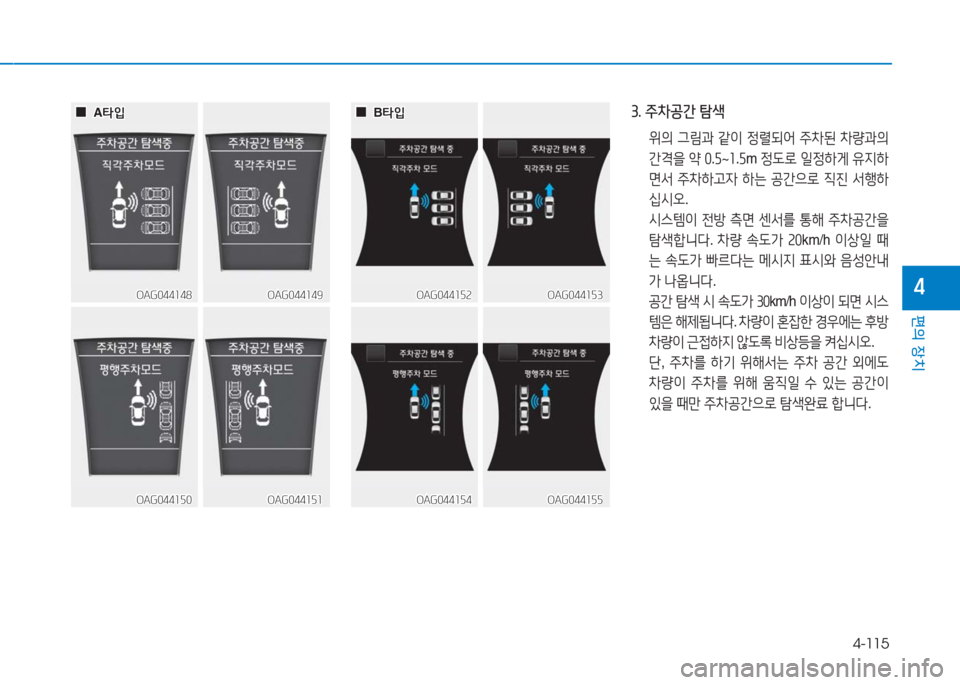

3. 주차공간 탐색
위의 그림과 같이 정렬되어 주차된 차량과의
간격을 약 0.5~1.5m 정도로 일정하게 유지하
면서 주차하고자 하는 공간으로 직진 서행하
십시오.
시스템이 전방 측면 센서를 통해 주차공간을
탐색합니다. 차량 속도가 20km/h 이상일 때
는 속도가 빠르다는 메시지 표시와 음성안내
가 나옵니다.
공간 탐색 시 속도가 30km/h 이상이 되면 시스
템은 해제됩니다. 차량이 혼잡한 경우에는 후방
차량이 근접하지 않도록 비상등을 켜십시오.
단, 주차를 하기 위해서는 주차 공간 외에도
차량이 주차를 위해 움직일 수 있는 공간이
있을 때만 주차공간으로 탐색완료 합니다.
OAG044149OAG044149OAG044148OAG044148
00A타입A타입
OAG044153OAG044153OAG044152OAG044152
00B타입B타입
OAG044151OAG044151OAG044150OAG044150OAG044155OAG044155OAG044154OAG044154

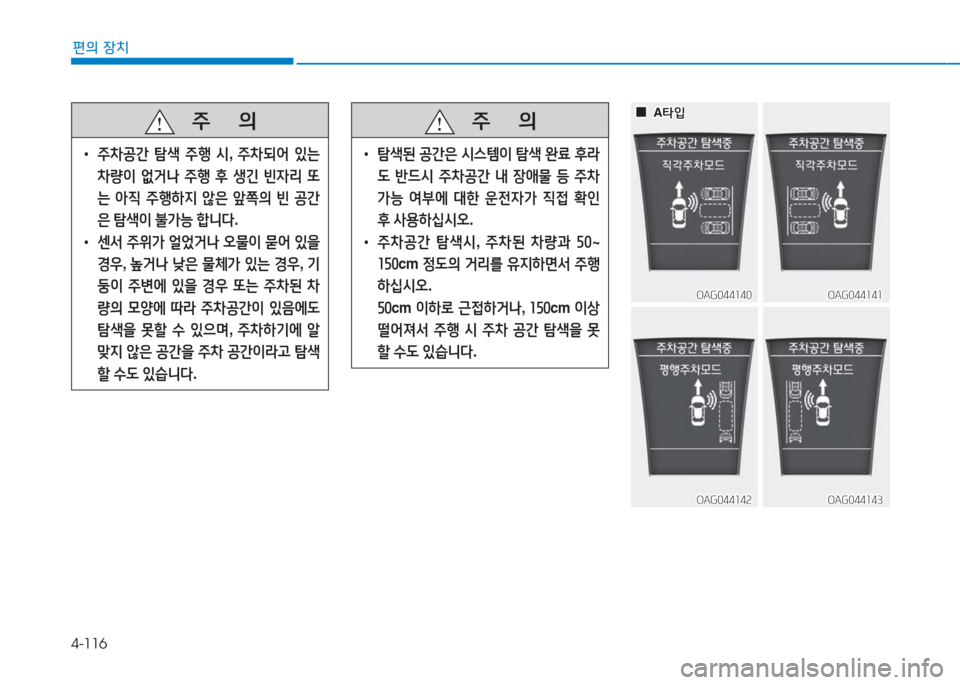

4-116
편의 장치
주 의
•탐색된 공간은 시스템이 탐색 완료 후라
도 반드시 주차공간 내 장애물 등 주차
가능 여부에 대한 운전자가 직접 확인
후 사용하십시오.
•주차공간 탐색시, 주차된 차량과 50~
150cm 정도의 거리를 유지하면서 주행
하십시오.
50cm 이하로 근접하거나, 150cm 이상
떨어져서 주행 시 주차 공간 탐색을 못
할 수도 있습니다.
주 의
•주차공간 탐색 주행 시, 주차되어 있는
차량이 없거나 주행 후 생긴 빈자리 또
는 아직 주행하지 않은 앞쪽의 빈 공간
은 탐색이 불가능 합니다.
•센서 주위가 얼었거나 오물이 묻어 있을
경우, 높거나 낮은 물체가 있는 경우, 기
둥이 주변에 있을 경우 또는 주차된 차
량의 모양에 따라 주차공간이 있음에도
탐색을 못할 수 있으며, 주차하기에 알
맞지 않은 공간을 주차 공간이라고 탐색
할 수도 있습니다.
OAG044141OAG044141OAG044140OAG044140
00A타입A타입
OAG044143OAG044143OAG044142OAG044142

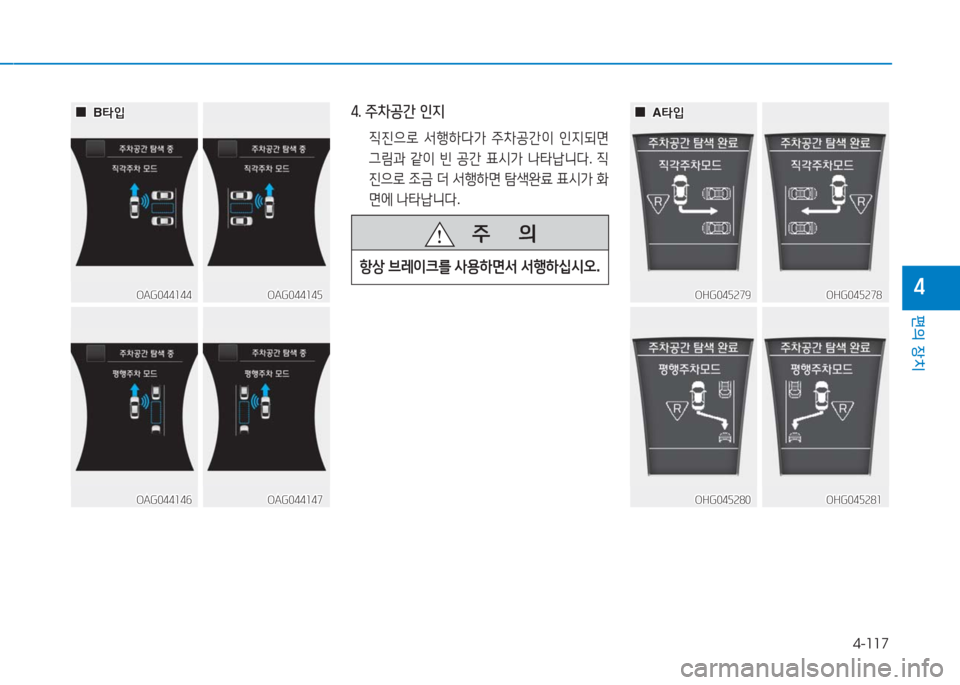

4-117
편의 장치
4
4. 주차공간 인지
직진으로 서행하다가 주차공간이 인지되면
그림과 같이 빈 공간 표시가 나타납니다. 직
진으로 조금 더 서행하면 탐색완료 표시가 화
면에 나타납니다.
주 의
항상 브레이크를 사용하면서 서행하십시오.
OAG044145OAG044145OAG044144OAG044144
00B타입B타입
OHG045278OHG045278OHG045279OHG045279
00A타입A타입
OHG045281OHG045281OHG045280OHG045280OAG044147OAG044147OAG044146OAG044146

4-118
편의 장치

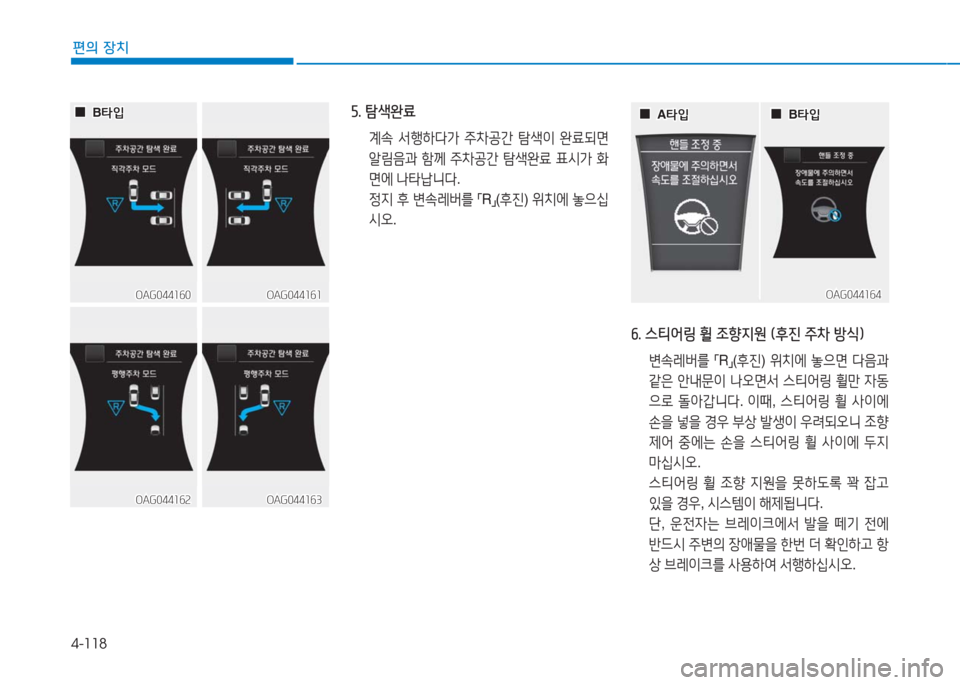

5. 탐색완료
계속 서행하다가 주차공간 탐색이 완료되면
알림음과 함께 주차공간 탐색완료 표시가 화
면에 나타납니다.
정지 후 변속레버를 「R」(후진) 위치에 놓으십
시오.
OAG044164OAG044164
6. 스티어링 휠 조향지원 (후진 주차 방식)
변속레버를 「R」(후진) 위치에 놓으면 다음과
같은 안내문이 나오면서 스티어링 휠만 자동
으로 돌아갑니다. 이때, 스티어링 휠 사이에
손을 넣을 경우 부상 발생이 우려되오니 조향
제어 중에는 손을 스티어링 휠 사이에 두지
마십시오.
스티어링 휠 조향 지원을 못하도록 꽉 잡고
있을 경우, 시스템이 해제됩니다.
단, 운전자는 브레이크에서 발을 떼기 전에
반드시 주변의 장애물을 한번 더 확인하고 항
상 브레이크를 사용하여 서행하십시오.
00A타입A타입 00B타입B타입
OAG044161OAG044161OAG044160OAG044160
00B타입B타입
OAG044163OAG044163OAG044162OAG044162
