제품사양 I 9-3
LTE RF Spec
블루투스 부
KC 인증 부
주의
• 제작자 및 설치자는 당해 무선설비가 전파혼신 가능성이 있으므로 인명
안전과 관련된 서비스는 할 수 없습니다.
• 이 기자재는 가정용 (B급) 전자파 적합 기기로서 주로 가정에서 사용하는 것
을 목적으로 하며, 모든 지역에서 사용 할 수 있습니다.
주파수범위2402~2480MHz지원블루투스
규격3.0
지원프로파일핸즈프리(1.6),A2DP(1.2),AVRCP(1.4),PBAP(1.0)
송신출력0.125mW
채널수79개
기자재명칭LTE이동통신용무선설비의기기(기타)
기본모델명ATC10F2DX
인증번호MSIP-CMM-HMO-ATC10F2DX
상호또는성명현대모비스㈜
제조자/제조국가현대모비스㈜/한국
LT E
RX
Frequency1805~1880MHz(B3)
Sensitivity-93.3dBmunder@10M(B3)
(Throughout≥95%)
TX
Frequency1710~1785MHz(B3)
MaxRF
OutputPower
PowerClass3(B3),20.3dBm
~25.7dBm(conducted)
WCDMA
(HSPA+)
RX
Frequency2110~2170MHz(B3)
Sensitivity-106.0dBmunder(BER=0.1%
under)
TX
Frequency1920~1980MHz(B3)
MaxRF
OutputPower
20.3dBm~25.7dBm(Power
Class3,conducted)
09

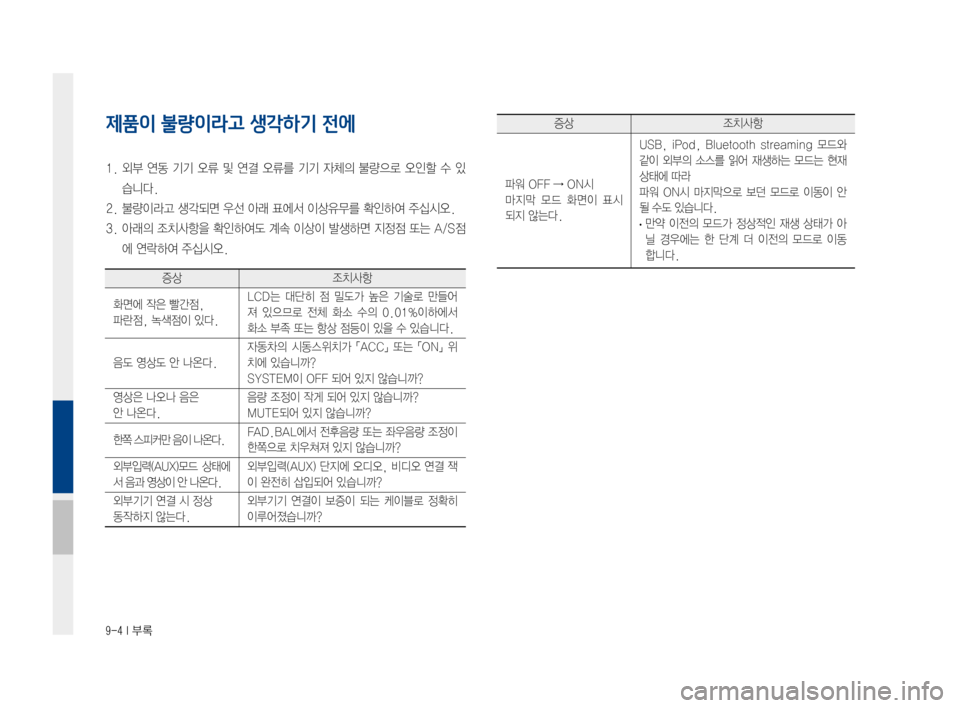

9-4 I 부록
제품이 불량이라고 생각하기 전에
1.외부 연동기기오류및연결 오류를 기기자체의 불량으로 오인할수있
습니다.
2. 불량이라고생각되면우선아래표에서이상유무를확인하여주십시오.
3.아래의 조치사항을 확인하여도계속이상이 발생하면 지정점또는A/S점
에연락하여주십시오.
증상조치사항
화면에작은빨간점,
파란점,녹색점이있다.
LCD는 대단히점밀도가 높은기술로 만들어
져있으므로 전체화소수의0.01%이하에서
화소부족또는항상점등이있을수있습니다.
음도영상도안나온다.
자동차의시동스위치가 「ACC」또는「ON」 위
치에있습니까?
SYSTEM이OFF 되어있지않습니까?
영상은나오나음은
안나온다.
음량조정이작게되어있지않습니까?
MUTE되어있지않습니까?
한쪽스피커만음이나온다.FAD.BAL에서 전후음량또는좌우음량 조정이
한쪽으로치우쳐져있지않습니까?
외부입력(AUX)모드 상태에
서음과영상이안나온다.
외부입력(AUX) 단지에오디오, 비디오연결잭
이완전히삽입되어있습니까?
외부기기연결시정상
동작하지않는다.
외부기기 연결이보증이되는케이블로 정확히
이루어졌습니까?
증상조치사항
파워OFF→ON시
마지막 모드화면이 표시
되지않는다.
USB,iPod, Bluetooth streaming 모드와
같이외부의 소스를읽어재생하는 모드는현재
상태에따라
파워ON시 마지막으로 보던 모드로 이동이 안
될수도있습니다.
·만약 이전의 모드가정상적인 재생상태가 아
닐경우에는 한 단계 더 이전의 모드로 이동
합니다.

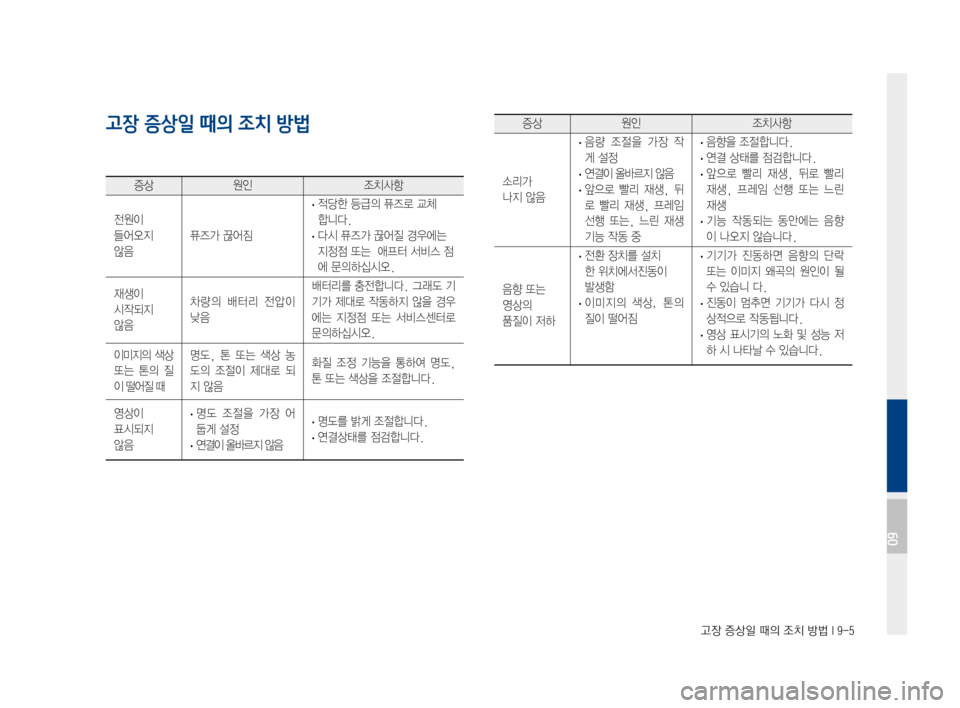

고장 증상일 때의 조치 방법 I 9-5
고장 증상일 때의 조치 방법
증상원인조치사항
전원이
들어오지
않음
퓨즈가끊어짐
·적당한등급의퓨즈로교체
합니다.
·다시퓨즈가끊어질경우에는
지정점또는애프터서비스점
에문의하십시오.
재생이
시작되지
않음
차량의배터리전압이
낮음
배터리를 충전합니다. 그래도기
기가제대로 작동하지 않을경우
에는 지정점 또는서비스센터로
문의하십시오.
이미지의색상
또는 톤의질
이떨어질때
명도, 톤또는 색상농
도의 조절이 제대로되
지않음
화질조정기능을 통하여명도,
톤또는색상을조절합니다.
영상이
표시되지
않음
·명도 조절을 가장어
둡게설정
·연결이올바르지않음
·명도를밝게조절합니다.
·연결상태를점검합니다.
증상원인조치사항
소리가
나지않음
·음량조절을 가장작
게설정
·연결이올바르지않음
·앞으로 빨리재생, 뒤
로빨리 재생, 프레임
선행또는, 느린재생
기능작동중
·음향을조절합니다.
·연결상태를점검합니다.
·앞으로 빨리재생, 뒤로빨리
재생, 프레임 선행또는느린
재생
·기능 작동되는 동안에는음향
이나오지않습니다.
음향또는
영상의
품질이저하
·전환장치를설치
한위치에서진동이
발생함
·이미지의 색상，톤의
질이떨어짐
·기기가진동하면 음향의단락
또는 이미지 왜곡의원인이될
수있습니다.
·진동이 멈추면기기가다시정
상적으로작동됩니다.
·영상표시기의 노화및성능 저
하시나타날수있습니다.
09

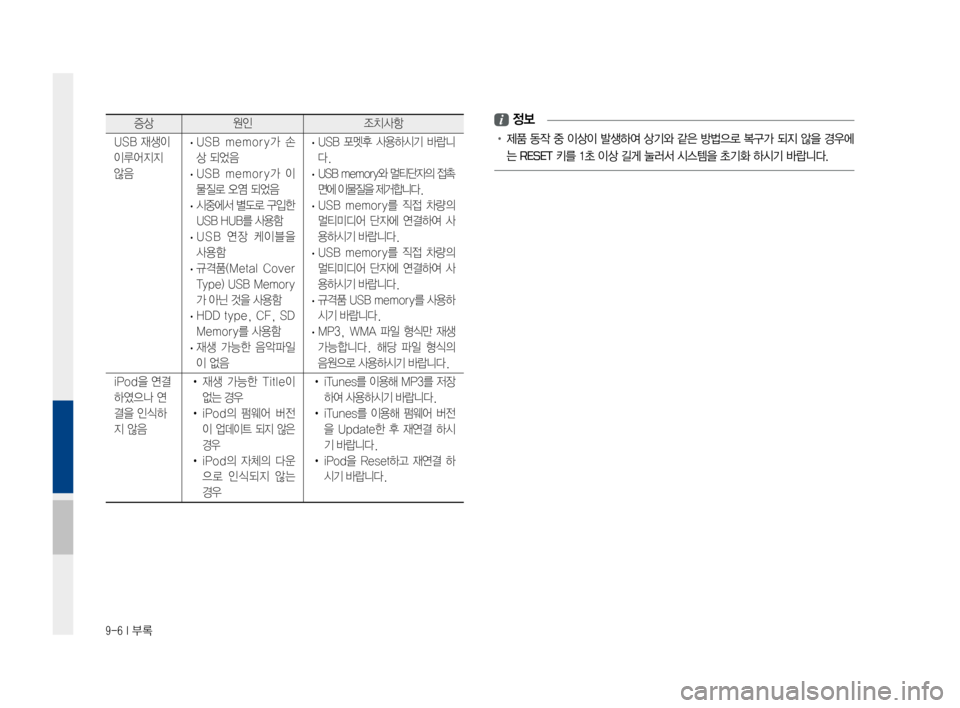

9-6 I 부록
증상원인조치사항
USB재생이
이루어지지
않음
·USBmemory가 손
상되었음
·USBmemory가 이
물질로오염되었음
·시중에서별도로구입한
USBHUB를사용함
·USB 연장케이블을
사용함
·규격품(Metal Cover
Type)USBMemory
가아닌것을사용함
·HDD type, CF,SD
Memory를사용함
·재생 가능한 음악파일
이없음
·USB포멧후 사용하시기 바랍니
다.
·USBmemory와 멀티단자의접촉
면에이물질을제거합니다.
·USBmemory를 직접차량의
멀티미디어 단자에연결하여 사
용하시기바랍니다.
·USBmemory를 직접차량의
멀티미디어 단자에연결하여 사
용하시기바랍니다.
·규격품USB memory를 사용하
시기바랍니다.
·MP3,WMA파일형식만 재생
가능합니다. 해당파일형식의
음원으로사용하시기바랍니다.
iPod을연결
하였으나연
결을인식하
지않음
•재생가능한 Title이
없는경우
•iPod의 펌웨어버전
이업데이트 되지않은
경우
•iPod의 자체의다운
으로인식되지 않는
경우
•iTunes를 이용해MP3를 저장
하여사용하시기바랍니다.
•iTunes를 이용해펌웨어버전
을Update한 후재연결 하시
기바랍니다.
•iPod을 Reset하고 재연결하
시기바랍니다.
i 정보
• 제품 동작 중 이상이 발생하여 상기와 같은 방법으로 복구가 되지 않을 경우에
는 RESET 키를 1초 이상 길게 눌러서 시스템을 초기화 하시기 바랍니다.

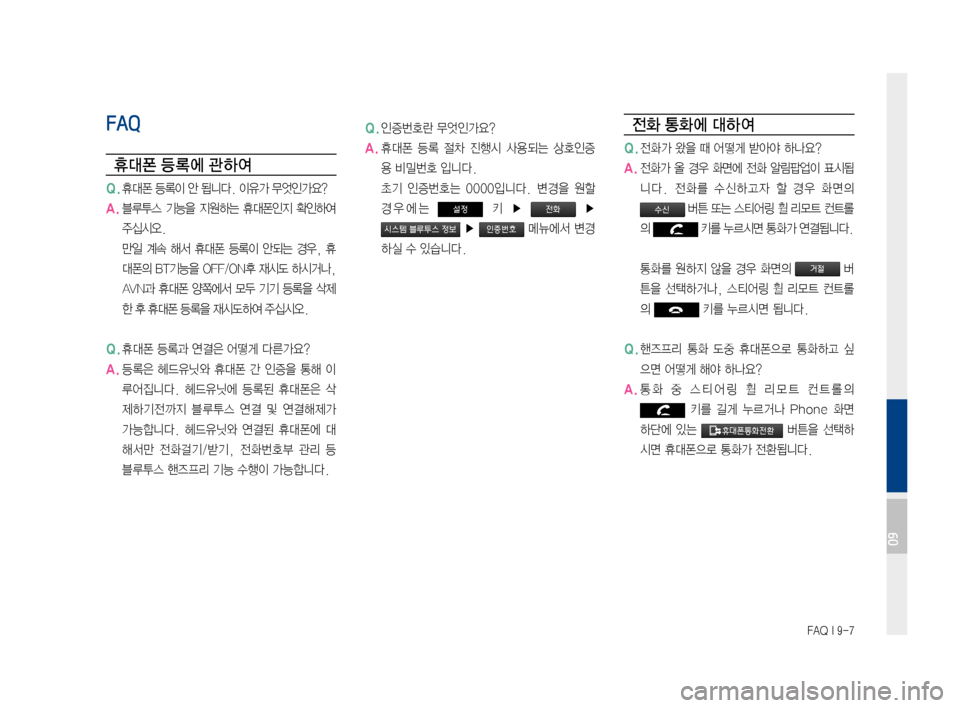

FAQ I 9-7
FAQ
휴대폰 등 록에 관 하여
Q.휴대폰등록이안됩니다.이유가무엇인가요?
A. 블루투스 기능을지원하는 휴대폰인지 확인하여
주십시오.
만일 계속 해서 휴대폰 등록이 안되는 경우, 휴
대폰의 BT기능을 OFF/ON후 재시도하시거나,
AVN과 휴대폰양쪽에서 모두기기등록을 삭제
한후휴대폰등록을재시도하여주십시오.
Q.휴대폰등록과연결은어떻게다른가요?
A.등록은 헤드유닛와 휴대폰간인증을 통해이
루어집니다. 헤드유닛에등록된휴대폰은 삭
제하기전까지 블루투스연결및연결해제가
가능합니다. 헤드유닛와연결된휴대폰에 대
해서만전화걸기/받기, 전화번호부관리등
블루투스핸즈프리기능수행이가능합니다.
Q.인증번호란무엇인가요?
A. 휴대폰 등록절차진행시 사용되는 상호인증
용비밀번호입니다.
초기 인증번호는 0000입니다. 변경을원할
경우에는설정키 ▶▶
▶메뉴에서 변경
하실수있습니다.
전화 통화 에 대하여
Q.전화가왔을때어떻게받아야하나요?
A.전화가 올경우 화면에 전화알림팝업이 표시됩
니다.전화를 수신하고자 할경우 화면의
버튼 또는스티어링 휠리모트 컨트롤
의키를누르시면통화가연결됩니다.
통화를 원하지않을경우화면의버
튼을 선택하거나, 스티어링휠리모트 컨트롤
의키를누르시면됩니다.
Q.핸즈프리 통화도중휴대폰으로 통화하고싶
으면어떻게해야하나요?
A.통화 중스티어링 휠리모트 컨트롤의
키를 길게누르거나 Phone화면
하단에 있는버튼을 선택하
시면휴대폰으로통화가전환됩니다.
09
$*2z


9-8 I 부록
블루 투스 헤드유닛 사 용 환경에 대하여
Q.무선으로사용할수있는거리는얼마인가요?
A.10m이내입니다.
Q.휴대폰은최대몇개까지등록이가능한가요?
A.최대5개까지헤드유닛에등록이가능합니다.
Q.통화음질이좋지않은이유는무엇인가요?
A.통화 음질이 좋지않을경우휴대폰의 수신감
도를확인하여주십시오.
수신 감도가 낮을경우통화음질이 나빠질수
있습니다.
또한 음료수 캔등기타 금속물질이 휴대폰
과가까이 있을경우에도 통화음질이 저하될
수있습니다. 휴대폰주변에금속물질이 가
까이있는지 확인하여 주십시오. 통화음량
및통화 음질은 휴대폰기종에따라상이할 수
있습니다.

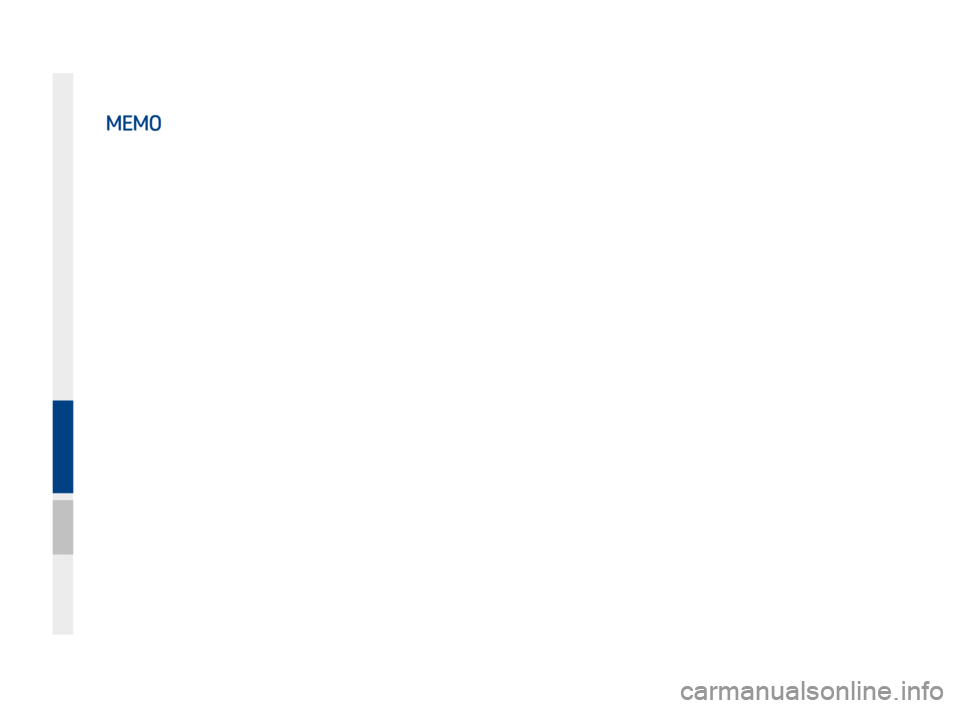

MEMO
09

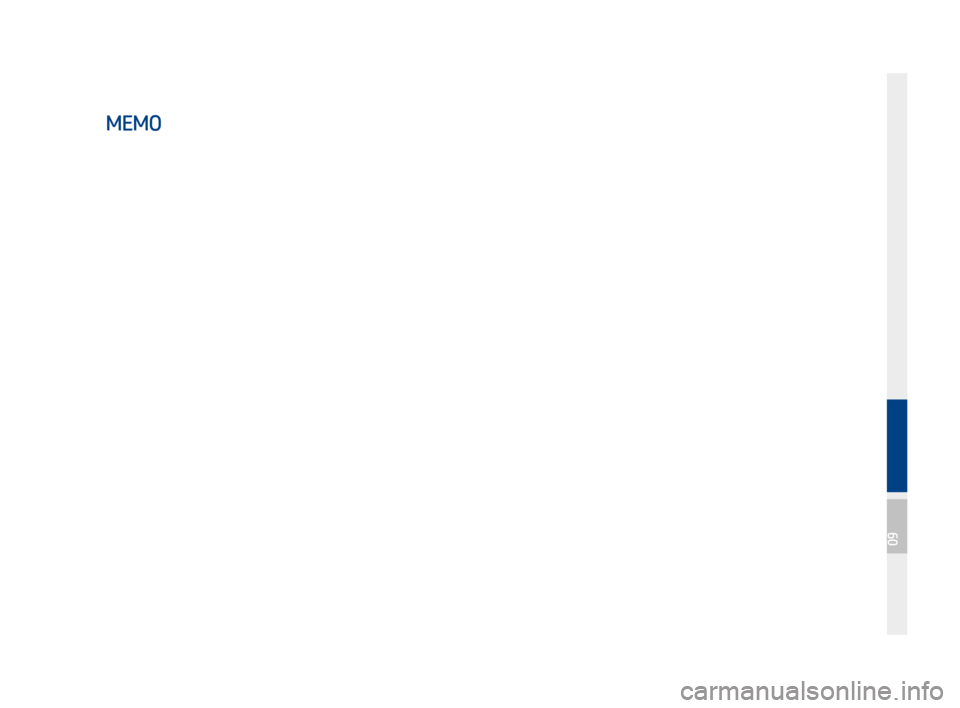

MEMO
