Hyundai Avante 2016 아반테AD 표준4 내비게이션 (in Korean)

경고및주의
제품의주요특징
각부의명칭및기능
처음시작할때

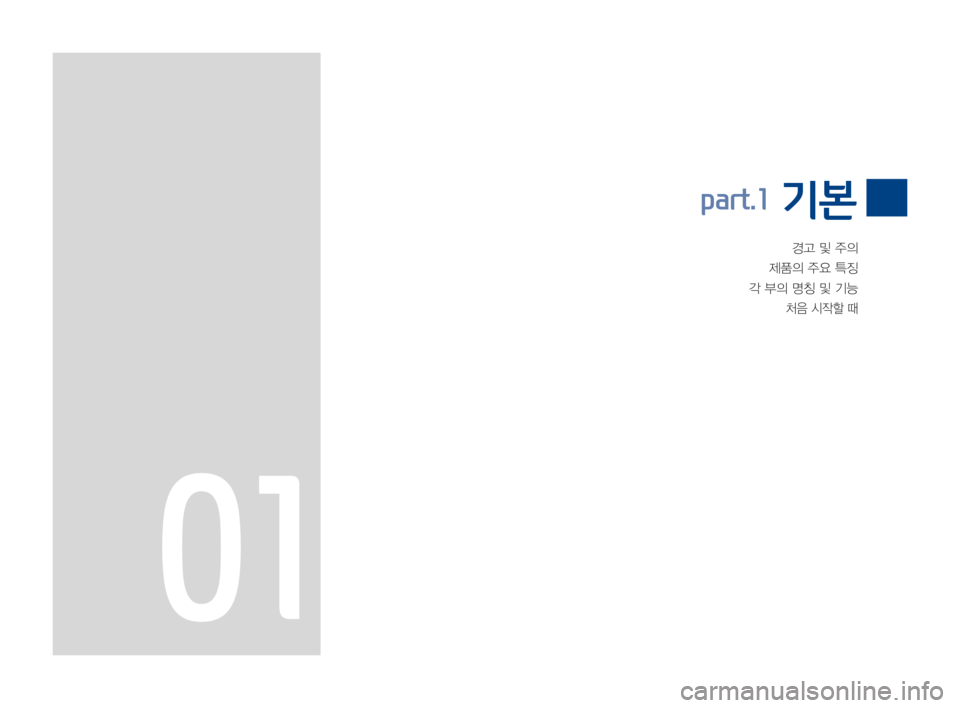

part.1 기본
01

1-2 I 기본
안전을 위한 경고 사항
•내비게이션에의한경로안내시에도 실제의
교통규제에 따라주행하여 주십시오.내비게이
션에의한경로안내만으로 주행하면실제의
교통규제에 위반되는경우가있어교통사고의
원인이됩니다.
•주행 중운전자는 화면주시를 최소화하여 주
십시오.화면주시시간이 길어지면 교통사고
의원인이될수있습니다.
•운전자는 운전중에지점등록, 시설검색등의
조작을하지마십시오. 전방주시소홀로 사고
원인이 될수있습니다. 반드시정차하여  조
작하여주십시오.
•본시스템을분해하거나 개조하지마십시오.
사고,화재,감전의원인이됩니다.
•기구내부에 물이나이물질이 유입되는것에
유의하여 주십시오. 발연,발화,고장등의원
인이됩니다.
•주행 중에전화기능을 사용하는 경우교통상
황에 집중하지 못하고주의가분산되어 사고
위험이 증가할수있습니다. 차가정지된 상태
에서만전화기능을사용하십시오.
•화면이 보이지않거나소리가나오지않는등
의고장 상태로 사용하지  마십시오. 사고(화
재,감전등)나제품의 치명적인 고장의원인이
됩니다.
•천둥이칠때는 안테나 선을만지지 마십시오.
낙뢰에의한감전위험이있습니다.
•본시스템 조작시주,정차 금지구역에서는
조작하지마십시오. 안전사고의 원인이될수
있습니다.
•주행 중에는 영상화면이 보이지않습니다.
안전을위하여영상은주차후시청해 주십시
오.(MT 차량은 Parking BrakeON,AT
차량은 기아P단또는 Parking BrakeON
시영상시청가능)
•영상 외에도 차가이동중일때사용할 수없는
일부 기능이 있습니다.이러한 기능들은차가정
지된상태에서만정상작동합니다.
•주행 중DMB 시청을 위해본시스템을 분해
하거나개조시“도로교통법DMB규제”에의
거처벌받을수있습니다.
기본

경고 및 주의 I 1-3
안전을 위한 주의 사항
교통 상황에 주의하여 운전하여 주십시오.
•목적지안내중규제 표시변경등에의해진입
금지등의경로를안내하는경우가있습니다.
•주행 중의계기조작은 전방주시소홀등으로
인하여 사고를유발할수있습니다. 반드시정
차시킨 후조작하여 주십시오. 또한,주행중
에는 안전을 위하여일부기능은 화면터치가
작동하지 않습니다. 자동차가정지했을 경우
에는모든기능의화면터치가가능해집니다.
•운전 중의음량은 차밖의 소리가 들리는정도
의음량으로 사용하여주십시오. 차밖의 소리
가들리지 않는상태로 운전하면 사고발생의
원인이될수있습니다.
•전원ON시 음량 크기에 주의하여 주십시오.
전원ON시에 갑자기 큰소리가 나와서청력
손상등의원인이 될수있습니다.(전원 OFF
시적당한 음량으로 조절하고OFF하여 주십
시오.)
•본시스템의 장착위치를 변경할때는안전을
위해반드시 구입한판매점이나 지정된A/S점
에의뢰하여 주십시오. 장착하거나 분해하는
것은전문기술이필요합니다.
•자동차의 시동을끈상태로 장시간사용할경
우배터리방전의원인이될수있습니다.
•차량의 엔진을끈상태에서 10분이상시스
템을 사용할 경우경고문구가 표시됩니다.
10분이지나면1분간격으로5초간표시합니다.
•제품에무리한충격을가하지마십시오.
모니터전면에직접적인 압력을주면액정패
널및터치패널이파손될수있습니다.
•오디오 및터치스크린 화면을청소할때에는전
원을끈후잘마른 부드러운 헝겊으로닦아주
십시오.딱딱한헝겊이나 화학걸레또는유기
용제(알코올, 벤젠,시너등)및방향제 등으로
제품을 닦을시패널 표면을 상처내거나 화학
적반응에 의해크랙이 발생할수있음으로 절
대사용하지 마십시오. 만일제품에 이상이생
기면A/S센터 및멀티미디어 서비스협력점에
연락하여 조치받으십시오.(특히 에어컨통풍구
에방향제 부착시방향제가 흘러내려제품표
면을변형시킬수있음으로주의바랍니다.)
•시스템 가까이에 음료수를두지마십시오. 음료
수를쏟을경우시스템이손상될수있습니다.
01

1-4 I 기본
디스플레이
와이드박막액정디스플레이
·LEDBackLight를이용한와이드박막액정디스플
레이적용으로고화질의영상제공
·터치스크린방식적용으로사용상의편의성극대화
라디오
자동선국기능
·FM1,FM2,AM에각각12개의방송채널기억이
가능한전자식튜너채용
·수신중인방송채널정보표시
DMB
자동선국기능
·자동선국으로TV와RADIO방송채널기억이가능한
전자식튜너사용
기타
화면조정기능
·터치스크린을통해화면의밝기,명암,색상,채도등
을간편하게조정

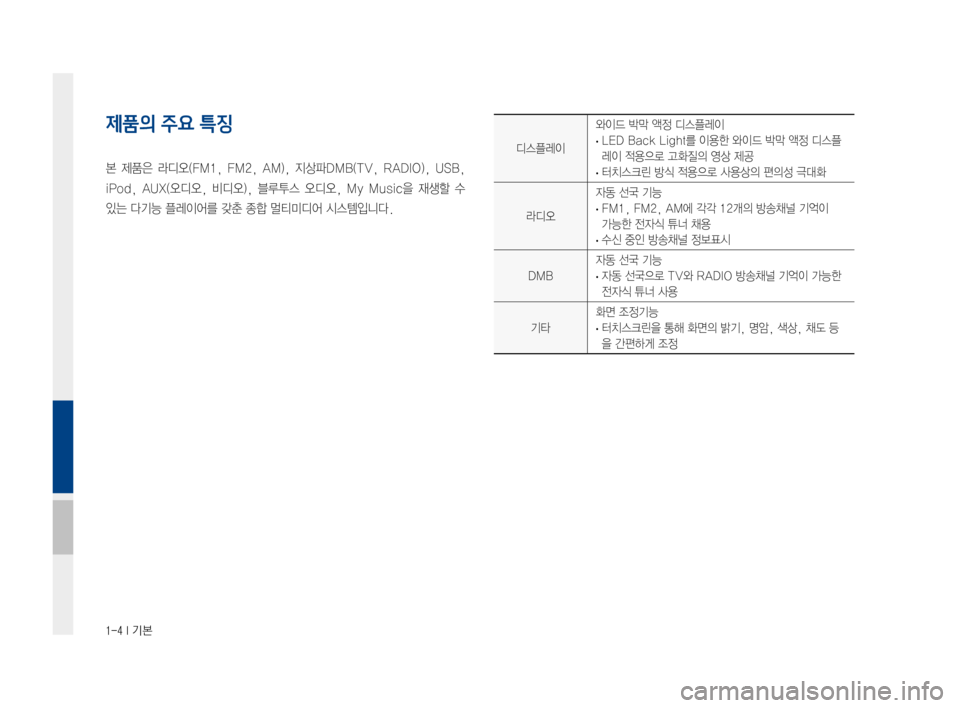

제품의 주요 특징
본제품은 라디오(FM1, FM2,AM),지상파DMB(TV, RADIO),USB,
iPod,AUX(오디오, 비디오),블루투스 오디오,MyMusic을 재생할수
있는다기능플레이어를갖춘종합멀티미디어시스템입니다.

각 부의 명칭 및 기능 I 1-5
각 부의 명칭 및 기능
헤드유닛
설명서표시기능
POWER
/VOL
·전원이꺼진상태에서누르면전원이켜짐
·전원이켜진상태에서길게(0.8초이상)누르면
전원이꺼짐
·전원이켜진상태에서 짧게(0.8초 미만)누르면
AVOFF됨
·좌/우로돌리면음량조절
TUNE
·FM/AM모드:주파수를변경
·MEDIA모드:곡탐색이가능하며원하는곡이표시되
었을때노브를누르면해당곡을실행(USB이미지,
AUX,블루투스오디오제외)
FM/AM
FM/AM모드를실행
·키를누를때마다FM1→FM2→AM→FM1모
드순으로전환
※형상및배열은사양적용에따라달라질수있습니다.
설명서표시기능
MEDIA
MEDIA모드를실행
·해당매체가연결되어있지않은경우에는모드를인식
하지않음
TRACK
SEEK
키를짧게누를경우(0.8초미만)·FM/AM모드:이전/다음수신가능한주파수로변경·DMB모드:저장된채널목록의순서대로방송채널을변경·MEDIA모드:곡변경(USB이미지,AUX제외)
키를길게누를경우(0.8초이상)·FM/AM모드:누르고있는동안주파수가빠르게이동되고놓는시점부터수신가능한다음주파수로변경·MEDIA모드:곡을빠르게탐색(USB이미지,AUX,블루투스오디오제외)
01

1-6 I 기본

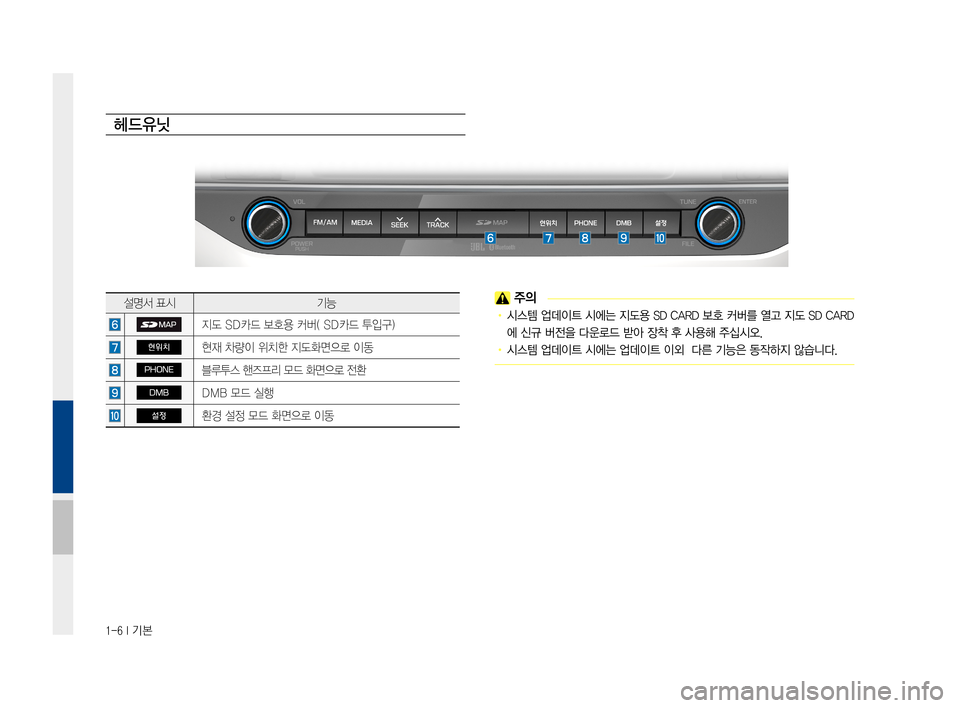

헤드유닛
설명서표시기능
지도SD카드보호용커버(SD카드투입구)
현위치현재차량이위치한지도화면으로이동
PHONE블루투스핸즈프리모드화면으로전환
DMBDMB모드실행
설정환경설정모드화면으로이동
주의
• 시스템 업데이트 시에는 지도용 SD CARD 보호 커버를 열고 지도 SD CARD
에 신규 버전을 다운로드 받아 장착 후 사용해 주십시오.
• 시스템 업데이트 시에는 업데이트 이외 다른 기능은 동작하지 않습니다.

각 부의 명칭 및 기능 I 1-7

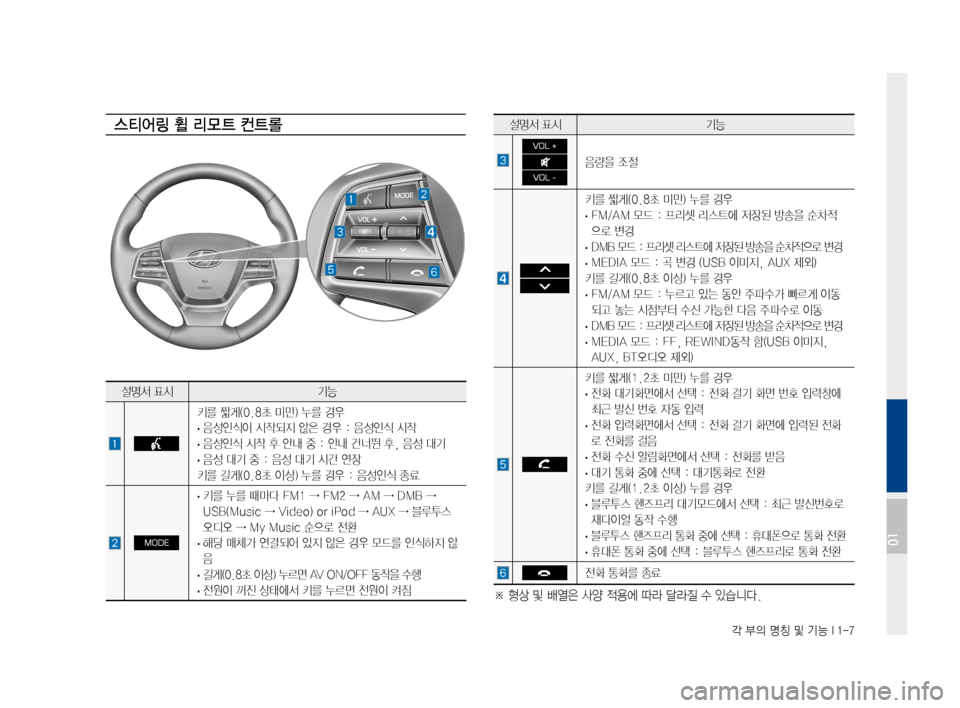

스티어링 휠 리모 트 컨트롤설명서표시기능

VOL +

VOL -
음량을조절


키를짧게(0.8초미만)누를경우
·FM/AM모드:프리셋리스트에저장된방송을순차적
으로변경
·DMB모드:프리셋리스트에저장된방송을순차적으로변경
·MEDIA모드:곡변경(USB이미지,AUX제외)
키를길게(0.8초이상)누를경우
·FM/AM모드:누르고있는동안주파수가빠르게이동
되고놓는시점부터수신가능한다음주파수로이동
·DMB모드:프리셋리스트에저장된방송을순차적으로변경
·MEDIA모드:FF,REWIND동작함(USB이미지,
AUX,BT오디오제외)

키를짧게(1.2초미만)누를경우
·전화대기화면에서선택:전화걸기화면번호입력창에
최근발신번호자동입력
·전화입력화면에서선택:전화걸기화면에입력된전화
로전화를걸음
·전화수신알림화면에서선택:전화를받음
·대기통화중에선택:대기통화로전환
키를길게(1.2초이상)누를경우
·블루투스핸즈프리대기모드에서선택:최근발신번호로
재다이얼동작수행
·블루투스핸즈프리통화중에선택:휴대폰으로통화전환
·휴대폰통화중에선택:블루투스핸즈프리로통화전환
전화통화를종료
※형상및배열은사양적용에따라달라질수있습니다.
설명서표시기능
키를짧게(0.8초미만)누를경우
·음성인식이시작되지않은경우:음성인식시작
·음성인식시작후안내중:안내건너뛴후,음성대기
·음성대기중:음성대기시간연장
키를길게(0.8초이상)누를경우:음성인식종료
MODE
·키를누를때마다FM1→FM2→AM→DMB→
USB(Music→Video)oriPod→AUX→블루투스
오디오→MyMusic순으로전환
·해당매체가연결되어있지않은경우모드를인식하지않
음
·길게(0.8초이상)누르면AVON/OFF동작을수행
·전원이꺼진상태에서키를누르면전원이켜짐
01

1-8 I 기본

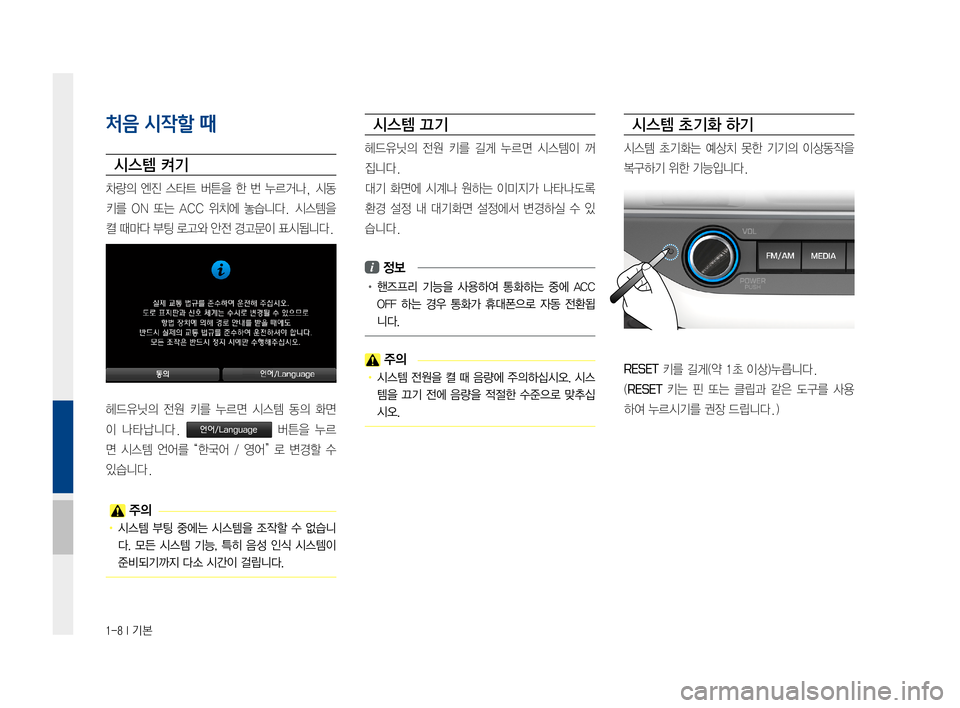

처음 시작할 때
시스템 켜기
차량의엔진스타트 버튼을한번누르거나, 시동
키를ON또는 ACC 위치에 놓습니다. 시스템을
켤때마다부팅로고와안전경고문이표시됩니다.
헤드유닛의 전원키를누르면 시스템동의화면
이나타납니다.언어/Language버튼을 누르
면시스템 언어를“한국어 /영어” 로변경할 수
있습니다.
주의
• 시스템 부팅 중에는 시스템을 조작할 수 없습니
다. 모든 시스템 기능, 특히 음성 인식 시스템이
준비되기까지 다소 시간이 걸립니다.
시스템 끄기
헤드유닛의 전원키를길게누르면 시스템이 꺼
집니다.
대기 화면에 시계나원하는이미지가 나타나도록
환경설정내대기화면 설정에서변경하실수있
습니다.
i 정보
• 핸즈프리 기능을 사용하여 통화하는 중에 ACC
OFF 하는 경우 통화가 휴대폰으로 자동 전환됩
니다.
주의
• 시스템 전원을 켤 때 음량에 주의하십시오. 시스
템을 끄기 전에 음량을 적절한 수준으로 맞추십
시오.
시스템 초기화 하기
시스템초기화는 예상치못한기기의 이상동작을
복구하기위한기능입니다.
RESET키를길게(약1초이상)누릅니다.
(RESET 키는핀또는 클립과 같은도구를 사용
하여누르시기를권장드립니다.)

처음 시작할 때 I 1-9

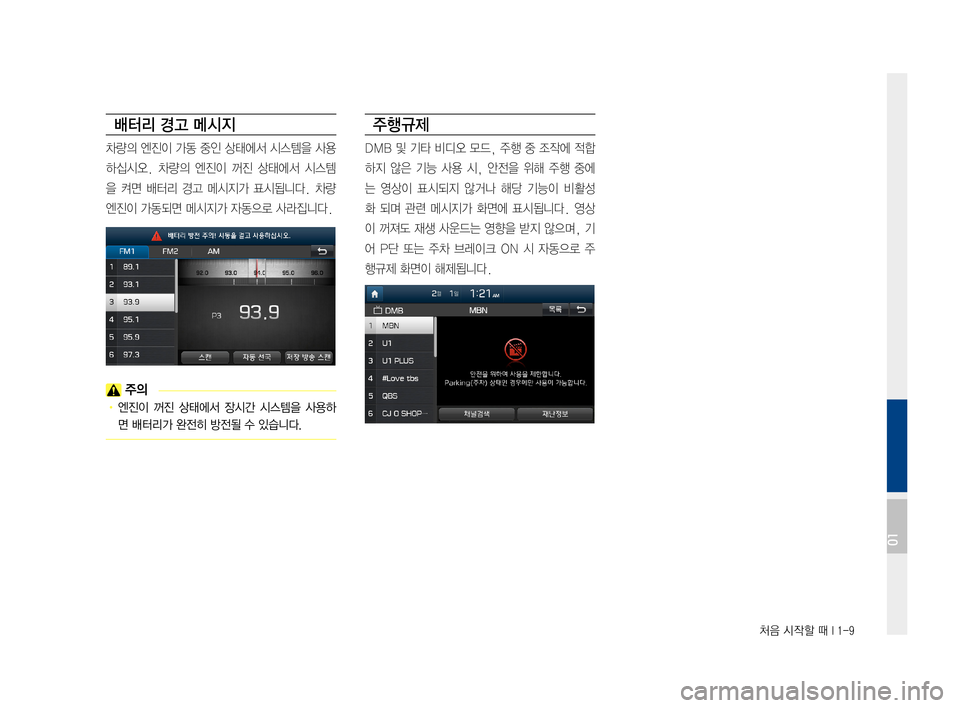

배터리 경고 메시지
차량의엔진이가동중인상태에서 시스템을사용
하십시오. 차량의엔진이꺼진상태에서 시스템
을켜면 배터리 경고메시지가 표시됩니다. 차량
엔진이가동되면메시지가자동으로사라집니다.
주의
• 엔진이 꺼진 상태에서 장시간 시스템을 사용하
면 배터리가 완전히 방전될 수 있습니다.
주행규제
DMB및기타 비디오 모드,주행중조작에 적합
하지않은기능사용시,안전을 위해주행중에
는영상이 표시되지 않거나 해당기능이 비활성
화되며 관련메시지가 화면에표시됩니다. 영상
이꺼져도 재생사운드는 영향을받지않으며, 기
어P단 또는 주차브레이크 ON시자동으로 주
행규제화면이해제됩니다.
01

1-10 I 기본

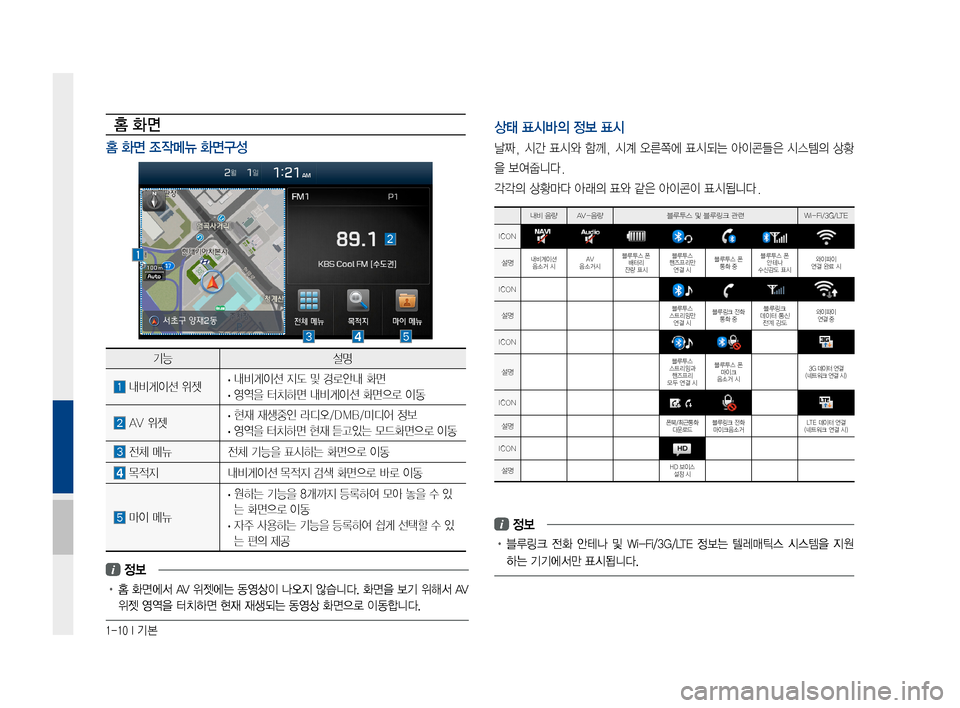

홈 화면
홈 화면 조작메뉴 화면구성
상태 표시바의 정보 표시
날짜,시간표시와 함께,시계오른쪽에 표시되는아이콘들은 시스템의상황
을보여줍니다.
각각의상황마다아래의표와같은아이콘이표시됩니다.
i 정보
• 블루링크 전화 안테나 및 Wi-Fi/3G/LTE 정보는 텔레매틱스 시스템을 지원
하는 기기에서만 표시됩니다.
내비음량AV-음량블루투스및블루링크관련Wi-Fi/3G/LTE
ICON
설명내비게이션음소거시AV음소거시블루투스폰배터리잔량표시블루투스핸즈프리만연결시블루투스폰통화중블루투스폰안테나수신감도표시와이파이연결완료시
ICON
설명블루투스스트리밍만연결시블루링크전화통화중블루링크데이터통신전계강도와이파이연결중
ICON
설명블루투스스트리밍과핸즈프리모두연결시
블루투스폰마이크음소거시3G데이터연결(네트워크연결시)
ICON
설명폰북/최근통화다운로드블루링크전화마이크음소거LTE데이터연결(네트워크연결시)
ICON
설명HD보이스설정시
i 정보
• 홈 화면에서 AV 위젯에는 동영상이 나오지 않습니다. 화면을 보기 위해서 AV
위젯 영역을 터치하면 현재 재생되는 동영상 화면으로 이동합니다.
기능설명
내비게이션위젯·내비게이션지도및경로안내화면
·영역을터치하면내비게이션화면으로이동
AV위젯·현재재생중인라디오/DMB/미디어정보
·영역을터치하면현재듣고있는모드화면으로이동
전체메뉴전체기능을표시하는화면으로이동
목적지내비게이션목적지검색화면으로바로이동
마이메뉴
·원하는기능을8개까지등록하여모아놓을수있
는화면으로이동
·자주사용하는기능을등록하여쉽게선택할수있
는편의제공
