Page 11 of 231
Raccomandazioni relative al carburante ...................... 1-2
Il rodaggio di una nuova vettura Hyundai .................... 1-2
Immobilizer system ....................................................... 1-3
Porte ............................................................................. 1-6
Sistema antifurto ........................................................... 1-9Alzacristalli elettrico..................................................... 1-13
Sedili ............................................................................ 1-14
Cinture di sicurezza ..................................................... 1-20
Sistema di trattenuta per bambi ni .................................1-23
Sistema aggiuntivo di sicurezza a trattenuta (AIRBAG) .................................................................. 1-33
Quadrostrumenti e indicatori .................... ....................1-42
Luci d'emergenza e luci degli indicatori di direzione ... . 1-44
Quadrostrumenti .......................................................... 1-48
Trip computer ............................................................... 1-51
Indicatore a piu' funzioni .............................................. 1-53
Interruttore lucimultl function .................... ....................1-54
Tergilavacristalli ........................................................... 1-57
Tettuccio apri bile.......................................................... 1-65
Specchio ...................................................................... 1-69
Sbloccaggio cofano ..................................................... 1-74
Programmatore automatico di velocità ........................1-81
Controlli del riscaldament o/Raffreddamento ................1-86
Antenna ..................................................................... 1-103
Impianto radio stereo ................................................. 1-105
CARATTERISTICHE DELLA VETTURA
1
1
Page 12 of 231
1CARATTERISTICHE DELLA VETTURA
2IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAIRACCOMANDAZIONI RELA- TIVE AL CARBURANTE
SB010A1-FT Utilizzare benzina senza piombo Per una prestazione ottimale del veicolo, raccomandiamo di usare benzina senza piombo con un indice di ottano di RON(Ricerca numero di ottano) 95 /AKI (Indice antibattito) 91 o superiore. Si può usare benzina senza piombocon un indice di ottano di RON 91~94/ AKI 87~90, ma ciò potrebbe portare a un lieve calo delle prestazioni del veicolo.Se si utilizza benzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamentodifettoso del sistema di controllo delle emissioni. Questo potrà anche portare a maggioricosti di manutenzione. Per evitare l'uso involontario dicarburante con piombo, l'apertura delbocchettone di rifornimento dei veicoli Hyundai è stata predisposta per impedire l'inserimento delle pistole dirifornimento a bocca larga utilizzate presso le stazioni di servizio per la benzina con piombo. SB010E1-FT COMBUSTIBILI NON INQUINANTI Per contribuire alla salvaguardia dell'ambiente, Hyundai naccomandal'utilizzo di combustibili tratiati con additivi detergenti, che prevengono formazione di depositi nel motore.Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. SB010D1-FT GUIDA ALL'ESTERO Se dovete guidare la Vostra vettura all'estero, assicuratevi di.
o Osservate le regolamentazioni del
paese che visitate.
o Determinate la disponibilità del
carburante richiesto dalla Vostra vettura. SB020A1-FT Per i primi 2000 km La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento edurata della vostra nuova Hyundai osservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h
o Durante la marcia, mantenere il re-
gime del motore (rpm, o giri/minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare lavelocità.
OGK016100N
Solo benzina
senza piombo
Page 13 of 231
1
CARATTERISTICHE DELLA VETTURA
3
!
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlo girare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli
per i primi 2000 km di percorrenza.
IMMOBILIZER SYSTEM
6SB035A1-FT (Sistema immobilizzatore) L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura.
B880B06A-GTT Chiavi La stessa chiave è utilizzata per l'avviamento e per tutte le serraturedella Vostra Hyundai. Poichè le porte possono essere bloccate senza chiave, ricordateVi dinon dimenticare le chiavi all'interno della vettura e di averne una copia a disposizione. OHD046100NOTA: Se fate fare voi stessi un duplicato della chiave, non potrete né cancellare il sistema, né avviare ilmotore.
AVVERTENZA:
Per non correre il rischio di furtodella vostra vettura, non lasciare lechiavi di riserva nel veicolo. La pass- word (codice segreto) dell'immobilizzatore viene fornitasolamente al proprietario della vettura e deve pertanto essere custodita in un luogo sicuro. Nonlasciare questo codice nel veicolo.
Page 14 of 231
1CARATTERISTICHE DELLA VETTURA
4
Per la sicurezza della vostra auto, una volta preso possesso delle chiaviconsigliamo di staccare la targhetta metallica su cui è riportato il codice di riferimento.Inoltre, per motivi di sicurezza la Hyundai non può fornire i codici di riferimento delle chiavi. Se fossenecessario fare delle copie ulteriori delle chiavi della vostra auto, oppure se doveste perdere le chiavi esistenti,sarà sufficiente rivolgersi al proprio concessionario Hyundai autorizzato per farne fare una copia.
B880C02A-GTT Codice di riferimento delle chiavi Il codice di riferimento delle chiavi del veicolo è riportato su una targhetta metallica che è attaccata alle chiavistesse nel momento in cui il veicolo viene consegnato la prima volta al proprietario.Si raccomanda di annotare questo codice di riferimento e di conservarlo in un luogo sicuro, nel caso in seguitodovesse insorgere la necessità di fare altre chiavi. Per ottenere delle nuove chiavi, è sufficiente rivolgersi ad unqualsiasi concessionario Hyundai indicando il relativo codice di riferimento.OMC025002
ATTENZIONE:
o Per avviare il motore, non utilizzate la chiave per l'avviamento tenendoattaccata a questa l'altra chiavecon il dispositivo immobilizzatore. Altrimenti, il motore potrebbe non avviarsi oppure potrebbespegnersi subito dopo essersi avviato. Tenete ogni chiave separata dallealtre, per evitare funzionamenti difettosi dopo che sarete entrati in possesso del vostro nuovo veicolo.
o Non mettere oggetti metallici vicino alla chiave o al commutatore d'accensione.Il motore potrebbe non avviarsi a causa dell'interruzione del segnale trasmesso dal transponder dovuta agli oggetti metallici.
!
Page 15 of 231
1
CARATTERISTICHE DELLA VETTURA
5
B880D01A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Qualora la spia dell'immobilizzatore dovesse lampeggiare per cinque secondi con la chiave dell'avviamentogirata in posizione "ON", questo indicherebbe che il sistema dell'immobilizzatore è guasto. In talecondizione, l'unico modo per avviare il motore è quello di attuare con la chiave dell'avviamento la procedurad'emergenza prevista. Tale procedura viene illustrata sotto (ipotizzando, a titolo d'esempio, che lapassword sia 0 1 2 3) HNF2011
NOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato.
1. Girare la chiave dell'avviamento su
"ON" e quindi su "OFF" per tante volte quanto il primo numero dellapassword (nel caso di: "0" - girare la chiave 10 volte): la spia dell'immobilizzatore lampeggerà incontemporanea all'azionamento della chiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della password,"1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro inumeri della password, girare su"ON" la chiave dell'avviamento e verificare che s'illumini la spia dell'immobilizzatore. Da questo momento, si deve avviareil motore nel giro di 30 secondi.Trascorsi i 30 secondi, il motore non partirà.
NOTA: Se, dopo l'avviamento con la procedura d'emergenza prevista in caso di guasto dell'immobilizzatore, il motore si dovesse spegnere dasolo durante la marcia, è sempre possibile riavviarlo entro 8 secondi, senza dovere ripetere nuovamentela procedura d'emergenza sopra descritta.
5. Se la spia dell'immobilizzatore si mette a lampeggiare per cinque secondi, è necessario ripeteredall'inizio l'intera procedura d'emergenza.
Una volta attuata la procedurad'emergenza prevista in caso di guasto dell'immobilizzatore, si raccomanda dicontattare al più presto il proprio concessionario Hyundai autorizzato.
Page 16 of 231
1CARATTERISTICHE DELLA VETTURA
6
!
CHIUSURA DELLE PORTE
B040A01GK-GTT
AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sono bambini a bordo, assicurarsi chele porte siano tutte chiuse e bloccate con la chiusura di sicurezza, e che non sia possibileaprirle dall'interno. Tale accorgimento dà la garanzia che nessuna porta si possa aprireaccidentalmente. Inoltre, se utilizzata in combinazione con l'uso adeguato delle cinture disicurezza, la chiusura di sicurezza delle porte aiuta ad impedire che, in caso di incidente,gli occupanti possano venire sbalzati fuori dalla vettura.
o Prima di aprire la porta, controllare sempre che nonstiano sopraggiungendo altre macchine.
B030C01Y-ATT BLOCCHETTO AVVIAMENTO ILLUMINATO (Se installato) All'aperatura di una porta, il blocchetto di avviamento si illuminerà. La luce si spegnerà automaticamente circa 10 secondi dopo la chiusura dellaporta o dopo l'azionamento.
B030C01E-1
!
ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedura d'emergenza di cui sopra, si dovràattendere circa un'ora prima di poter tentare nuovamente.
o Se non si riesce ad avviare il
motore neanche dopo avereattuato la procedura d'emergenza, rivolgersi ad unconcessionario Hyundai autorizzato per fare trainare il veicolo.
Page 17 of 231
1
CARATTERISTICHE DELLA VETTURA
7

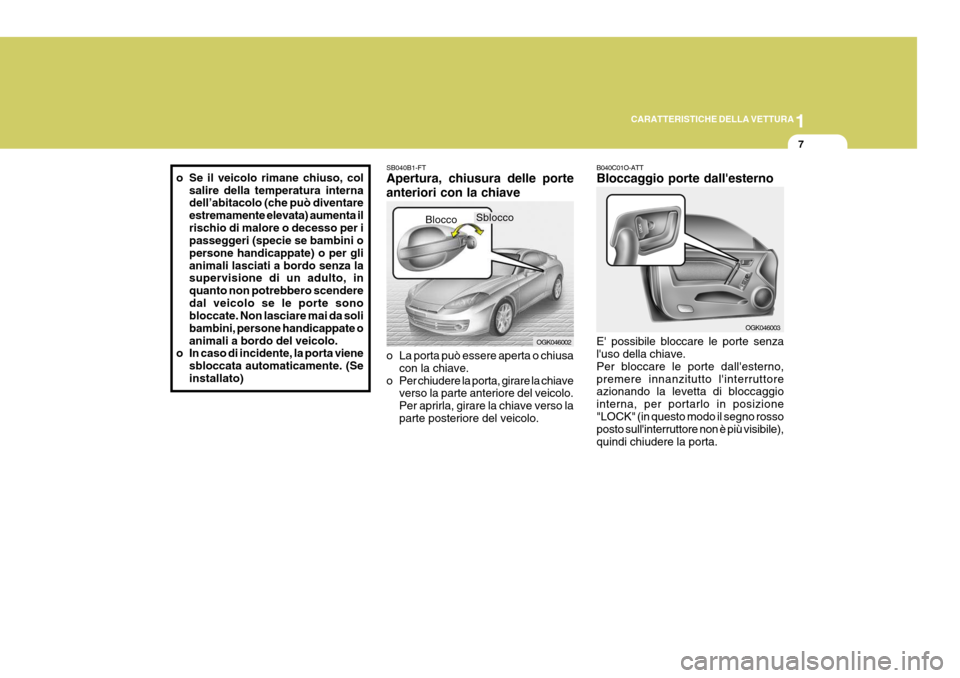

SB040B1-FT Apertura, chiusura delle porte anteriori con la chiave
o La porta può essere aperta o chiusa
con la chiave.
o Per chiudere la porta, girare la chiave verso la parte anteriore del veicolo. Per aprirla, girare la chiave verso laparte posteriore del veicolo.B040C01O-ATT Bloccaggio porte dall'esterno E' possibile bloccare le porte senza l'uso della chiave. Per bloccare le porte dall'esterno,premere innanzitutto l'interruttore azionando la levetta di bloccaggio interna, per portarlo in posizione"LOCK" (in questo modo il segno rosso posto sull'interruttore non è più visibile), quindi chiudere la porta. OGK046003
o Se il veicolo rimane chiuso, col
salire della temperatura interna dell’abitacolo (che può diventare estremamente elevata) aumenta ilrischio di malore o decesso per i passeggeri (specie se bambini o persone handicappate) o per glianimali lasciati a bordo senza la supervisione di un adulto, in quanto non potrebbero scenderedal veicolo se le porte sono bloccate. Non lasciare mai da soli bambini, persone handicappate oanimali a bordo del veicolo.
o In caso di incidente, la porta viene
sbloccata automaticamente. (Seinstallato)
OGK046002
Blocco Sblocco
Page 18 of 231
1CARATTERISTICHE DELLA VETTURA
8
B040G02GK-GTT Chiusura centralizzata delle porte Per azionare la chiusura centralizzata delle porte, premere l'interruttore di bloccaggio porta del guidatore verso laparte anteriore o posteriore del veicolo. Se si preme questo pulsante con la porta del passeggero anteriore aperta,chiudendola essa rimarrà bloccata.
B040D01S-ATT Bloccaggio porte dall'interno Per bloccare le porte dall'interno, è sufficiente chiudere la porta e premere l'interruttore di bloccaggio portando lalevetta nella posizione "LOCK". Una volta effettuata tale operazione, non sarà più possibile sbloccare le porte nécon la maniglia esterna né con quella interna. NOTA: Una volta bloccata la porta, il segno rosso posto sull'interruttore non risulta più visibile.Blocco
OGK046004L
Sblocco
OGK046003
NOTA:
o Se si lascia la chiave inserita nel
blocchetto d'avviamento, le porte non si bloccheranno quandoverranno chiuse.
o Nel bloccare la porta in questo
modo, prestare attenzione a nondimenticare all'interno dell'abitacolo la chiave dell'avviamento.
o Per prevenire i furti, estrarre sempre la chiave dell'avviamento,chiudere tutti i finestrini ebloccare tutte le porte quando si lascia il veicolo incustodito.
Page 19 of 231
1
CARATTERISTICHE DELLA VETTURA
9
!
B070B02GK-GTT Fase armata Parcheggiare la vettura e spegnere il motore. Armare il sistema come descritto sotto.
1) Estrarre la chiave dell'avviamento
dal blocchetto.
2) Verificare che il cofano motore e il portellone posteriore siano bloccati.
3) Bloccare le porte con il trasmettitore
del sistema di apertura a distanza. ATTENZIONE:
Non armare il sistema finché l'ultima delle persone a bordo non abbialasciato l'abitacolo. Se si arma il sistema quando a bordo vi sono ancora una o più persone, l'allarmepotrebbe entrare in funzione nel momento in cui queste dovessero uscire dall'abitacolo.
SISTEMA ANTIFURTO
B070A01A-GTT (Se installata) Questo sistema è progettato per offrire una protezione atta ad impedire chepersone non autorizzate possano penetrare nell'auto. Il funzionamento di questo sistema è suddiviso in trefasi: la prima è la fase "Armata", la seconda è la fase "di Allarme", e la terza è la fase "Disarmata". Quandoentra in funzione, il sistema emette un allarme acustico e contemporaneamente fa lampeggiarele luci di tutti gli indicatori di direzione.
NOTA:
o Se si gira verso l'alto l'interruttore,
tutte le porte si aprono. Se si gira verso il basso l'interruttore, tuttele porte si bloccano.
o Quando la porta non è bloccata,
è visibile la tacca rossasull'interruttore.
o La chiusura centralizzata delle
porte viene azionata girando lachiave (solo nella porta lato guidatore) verso la parte anteriore o posteriore del veicolo.
o Se la porta viene bloccata/ sbloccata più volte in successionerapida sia con la chiave del veicoloche con l'interruttore di bloccaggio porte, il sistema potrebbe fermare temporaneamente ilfunzionamento al fine di proteggere il circuito e prevenire danneggiamenti ai componenti delsistema. Conclusa la suddetta procedura, le lucidegli indicatori di direzionelampeggeranno una volta, per indicare che il sistema è armato. NOTA:
1) Se però una delle porte il
portellone posteriore o il cofano motore rimangono aperti, il sistema non verrà armato.
2) In questo caso, riarmare il sistema come descritto sopra.
3) Una volta armato il sistema, sarà possibile sbloccare solo il portellone posteriore utilizzando la chiave, senza disarmare ilsistema.
Page 20 of 231
1CARATTERISTICHE DELLA VETTURA
10
B070D04GK-ATT Stadio disinserito Il sistema verrà disinserito con una delle azioni che seguono:
1) Viene aperta la portiera lato guidatore
oppure lato passeggero premendo il pulsante "UNLOCK" ("sblocco")posto sul trasmettitore.
2) Il sistema viene disarmato se viene
mantenuto per 30 secondi nellacondizione intermedia dell'operazione di armamento, oppure dopo che è stato armato,con la chiave girata sulla posizione "ON". OGK016102B070C02GK-GTT Fase di allarme Con il veicolo parcheggiato e il sistema armato, l'allarme entrerà in funzione al verificarsi di una delle condizioniseguenti.
1) Viene aperta una porta anteriore
senza chiave o trasmettitore.
2) Si apre il portellone posteriore senza
usare la chiave.
3) Se si apre il cofano motore.Entrerà in funzione l'allarme acustico e le luci degli indicatori di direzione lampeggeranno di continuo per 27 secondi. Per disattivare il sistema,sbloccare la porta o il portellone posteriore usando il trasmettitore.
! ATTENZIONE:
Non tentare di avviare il motore se il sistema è armato. 3) Se non si apre nessuna porta nel giro
di 30 secondi dopo che le porte sonostate tutte bloccate con la chiave o il trasmettitore, il sistema si arma automaticamente.
Conclusa la suddetta procedura, leluci degli indicatori di direzionelampeggeranno due volte, per indicare che il sistema è disarmato. NOTA: Se non si apre una porta qualsiasi, il portellone posteriore o il cofano motore entro 30 secondi, il sistema verrà riarmato.
Sblocco
Blocco
