Entretien
58 7

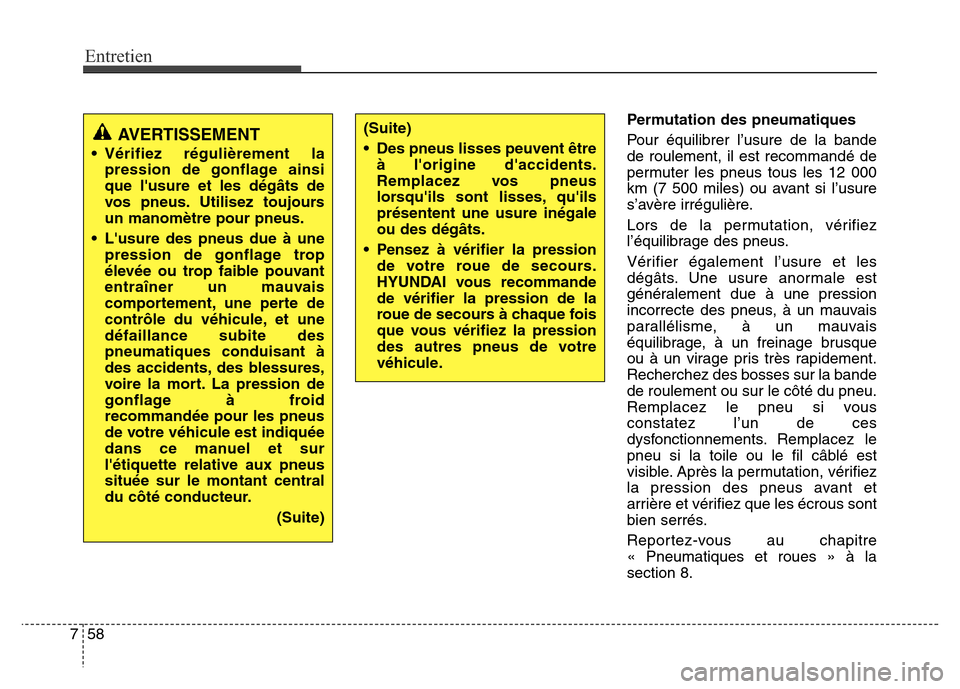

Permutation des pneumatiques
Pour équilibrer l’usure de la bande
de roulement, il est recommandé de
permuter les pneus tous les 12 000
km (7 500 miles) ou avant si l’usure
s’avère irrégulière.
Lors de la permutation, vérifiez
l’équilibrage des pneus.
Vérifier également l’usure et les
dégâts. Une usure anormale est
généralement due à une pression
incorrecte des pneus, à un mauvais
parallélisme, à un mauvais
équilibrage, à un freinage brusque
ou à un virage pris très rapidement.
Recherchez des bosses sur la bande
de roulement ou sur le côté du pneu.
Remplacez le pneu si vous
constatez l’un de ces
dysfonctionnements. Remplacez le
pneu si la toile ou le fil câblé est
visible. Après la permutation, vérifiez
la pression des pneus avant et
arrière et vérifiez que les écrous sont
bien serrés.
Reportez-vous au chapitre
« Pneumatiques et roues » à la
section 8.(Suite)
• Des pneus lisses peuvent être
à l'origine d'accidents.
Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts.
• Pensez à vérifier la pression
de votre roue de secours.
HYUNDAI vous recommande
de vérifier la pression de la
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus de votre
véhicule.AVERTISSEMENT
• Vérifiez régulièrement la
pression de gonflage ainsi
que l'usure et les dégâts de
vos pneus. Utilisez toujours
un manomètre pour pneus.
• L'usure des pneus due à une
pression de gonflage trop
élevée ou trop faible pouvant
entraîner un mauvais
comportement, une perte de
contrôle du véhicule, et une
défaillance subite des
pneumatiques conduisant à
des accidents, des blessures,
voire la mort. La pression de
gonflage à froid
recommandée pour les pneus
de votre véhicule est indiquée
dans ce manuel et sur
l'étiquette relative aux pneus
située sur le montant central
du côté conducteur.
(Suite)

759
Entretien

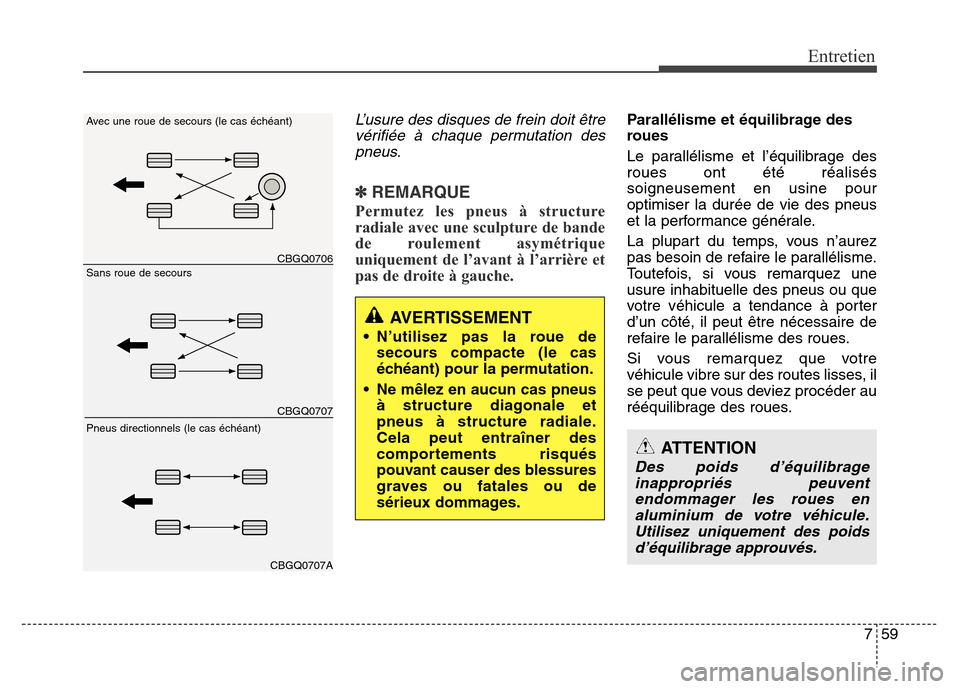

L’usure des disques de frein doit être
vérifiée à chaque permutation des
pneus.
✽REMARQUE
Permutez les pneus à structure
radiale avec une sculpture de bande
de roulement asymétrique
uniquement de l’avant à l’arrière et
pas de droite à gauche.
Parallélisme et équilibrage des
roues
Le parallélisme et l’équilibrage des
roues ont été réalisés
soigneusement en usine pour
optimiser la durée de vie des pneus
et la performance générale.
La plupart du temps, vous n’aurez
pas besoin de refaire le parallélisme.
Toutefois, si vous remarquez une
usure inhabituelle des pneus ou que
votre véhicule a tendance à porter
d’un côté, il peut être nécessaire de
refaire le parallélisme des roues.
Si vous remarquez que votre
véhicule vibre sur des routes lisses, il
se peut que vous deviez procéder au
rééquilibrage des roues.
ATTENTION
Des poids d’équilibrage
inappropriés peuvent
endommager les roues en
aluminium de votre véhicule.
Utilisez uniquement des poids
d’équilibrage approuvés.
AVERTISSEMENT
• N’utilisez pas la roue de
secours compacte (le cas
échéant) pour la permutation.
• Ne mêlez en aucun cas pneus
à structure diagonale et
pneus à structure radiale.
Cela peut entraîner des
comportements risqués
pouvant causer des blessures
graves ou fatales ou de
sérieux dommages.
CBGQ0706
CBGQ0707
CBGQ0707A
Sans roue de secours Avec une roue de secours (le cas échéant)
Pneus directionnels (le cas échéant)

Entretien
60 7

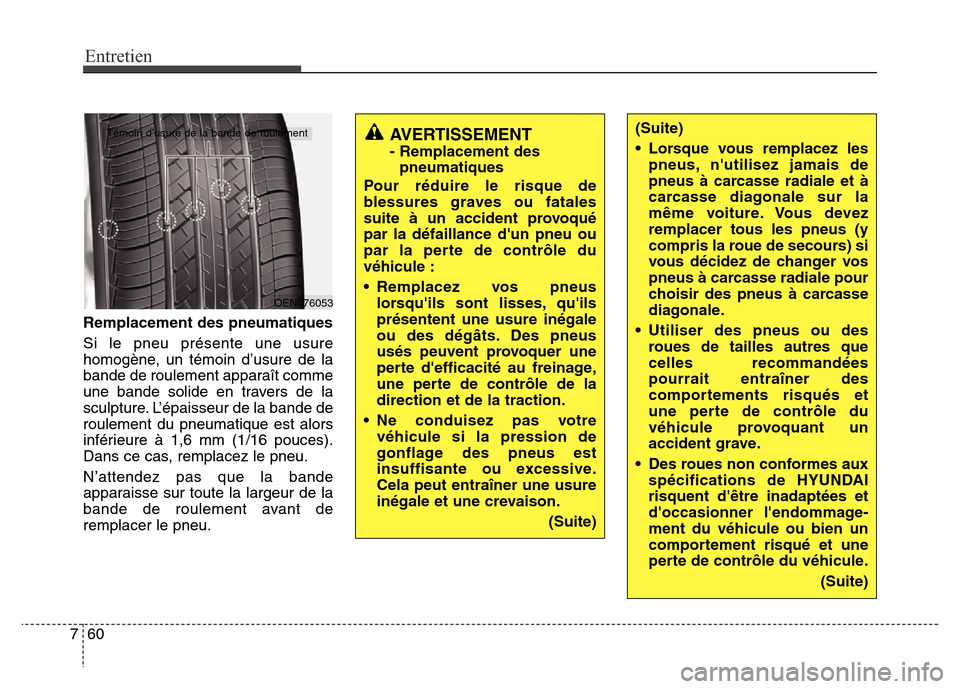

Remplacement des pneumatiques
Si le pneu présente une usure
homogène, un témoin d’usure de la
bande de roulement apparaît comme
une bande solide en travers de la
sculpture. L’épaisseur de la bande de
roulement du pneumatique est alors
inférieure à 1,6 mm (1/16 pouces).
Dans ce cas, remplacez le pneu.
N’attendez pas que la bande
apparaisse sur toute la largeur de la
bande de roulement avant de
remplacer le pneu.
OEN076053
Témoin d’usure de la bande de roulement(Suite)
• Lorsque vous remplacez les
pneus, n'utilisez jamais de
pneus à carcasse radiale et à
carcasse diagonale sur la
même voiture. Vous devez
remplacer tous les pneus (y
compris la roue de secours) si
vous décidez de changer vos
pneus à carcasse radiale pour
choisir des pneus à carcasse
diagonale.
• Utiliser des pneus ou des
roues de tailles autres que
celles recommandées
pourrait entraîner des
comportements risqués et
une perte de contrôle du
véhicule provoquant un
accident grave.
• Des roues non conformes aux
spécifications de HYUNDAI
risquent d'être inadaptées et
d'occasionner l'endommage
-
ment du véhicule ou bien un
compor
tement risqué et une
per
te de contrôle du véhicule.
(Suite)
AVERTISSEMENT
- Remplacement des
pneumatiques
Pour réduire le risque de
blessures graves ou fatales
suite à un accident provoqué
par la défaillance d'un pneu ou
par la perte de contrôle du
véhicule :
• Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts. Des pneus
usés peuvent provoquer une
perte d'efficacité au freinage,
une perte de contrôle de la
direction et de la traction.
• Ne conduisez pas votre
véhicule si la pression de
gonflage des pneus est
insuffisante ou excessive.
Cela peut entraîner une usure
inégale et une crevaison.
(Suite)

761
Entretien

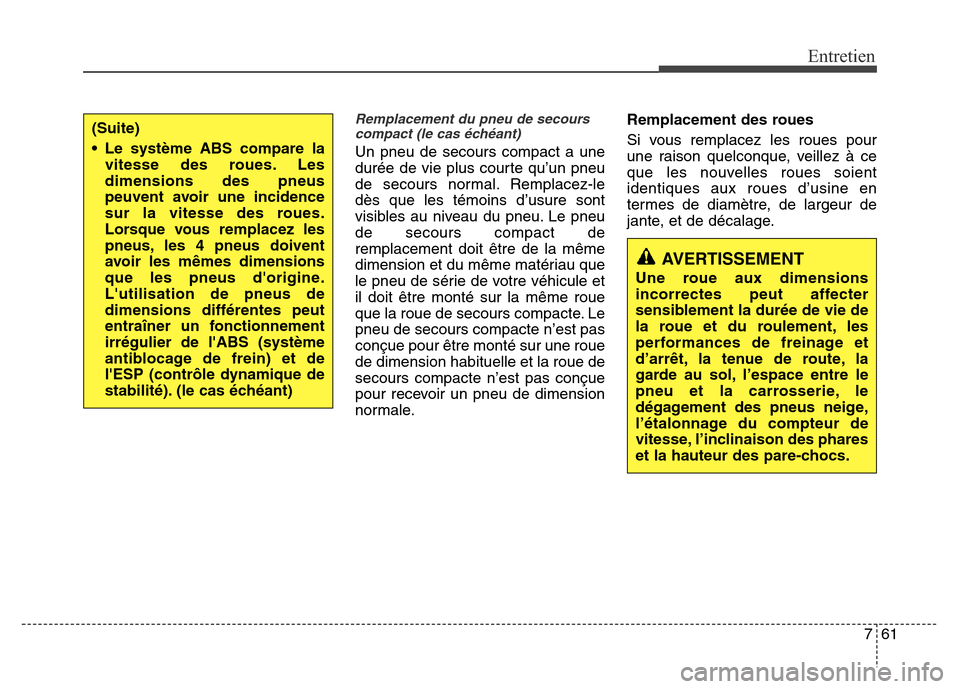

Remplacement du pneu de secours
compact (le cas échéant)
Un pneu de secours compact a une
durée de vie plus courte qu’un pneu
de secours normal. Remplacez-le
dès que les témoins d’usure sont
visibles au niveau du pneu. Le pneu
de secours compact de
remplacement doit être de la même
dimension et du même matériau que
le pneu de série de votre véhicule et
il doit être monté sur la même roue
que la roue de secours compacte. Le
pneu de secours compacte n’est pas
conçue pour être monté sur une roue
de dimension habituelle et la roue de
secours compacte n’est pas conçue
pour recevoir un pneu de dimension
normale.Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soient
identiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.
(Suite)
• Le système ABS compare la
vitesse des roues. Les
dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.
L'utilisation de pneus de
dimensions différentes peut
entraîner un fonctionnement
irrégulier de l'ABS (système
antiblocage de frein) et de
l'ESP (contrôle dynamique de
stabilité). (le cas échéant)
AVERTISSEMENT
Une roue aux dimensions
incorrectes peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d’arrêt, la tenue de route, la
garde au sol, l’espace entre le
pneu et la carrosserie, le
dégagement des pneus neige,
l’étalonnage du compteur de
vitesse, l’inclinaison des phares
et la hauteur des pare-chocs.

Entretien
62 7

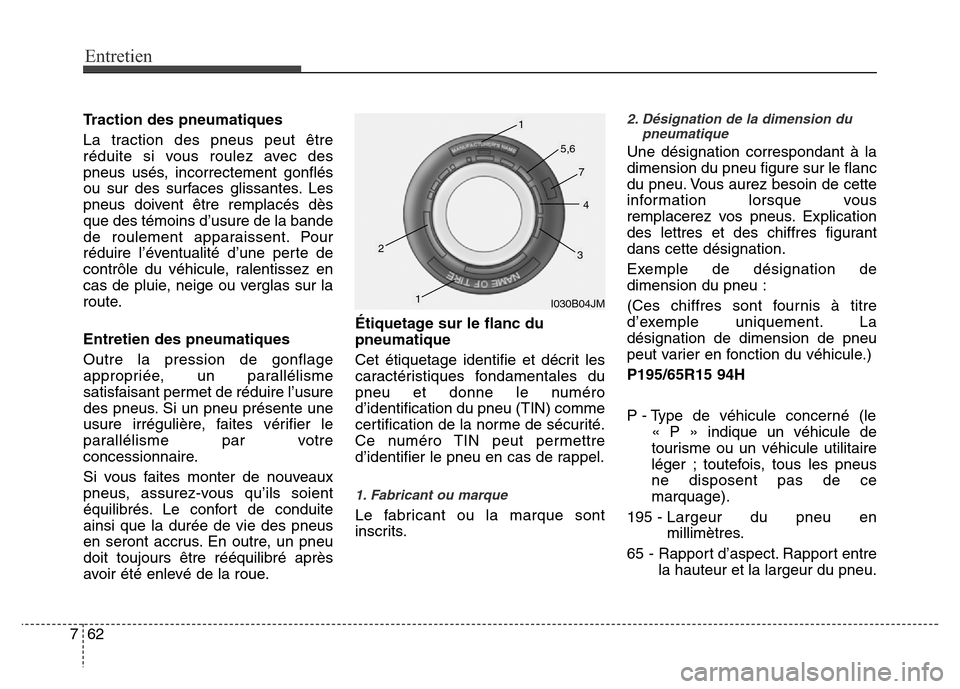

Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des
pneus usés, incorrectement gonflés
ou sur des surfaces glissantes. Les
pneus doivent être remplacés dès
que des témoins d’usure de la bande
de roulement apparaissent. Pour
réduire l’éventualité d’une perte de
contrôle du véhicule, ralentissez en
cas de pluie, neige ou verglas sur la
route.
Entretien des pneumatiques
Outre la pression de gonflage
appropriée, un parallélisme
satisfaisant permet de réduire l’usure
des pneus. Si un pneu présente une
usure irrégulière, faites vérifier le
parallélisme par votre
concessionnaire.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite
ainsi que la durée de vie des pneus
en seront accrus. En outre, un pneu
doit toujours être rééquilibré après
avoir été enlevé de la roue.Étiquetage sur le flanc du
pneumatique
Cet étiquetage identifie et décrit les
caractéristiques fondamentales du
pneu et donne le numéro
d’identification du pneu (TIN) comme
certification de la norme de sécurité.
Ce numéro TIN peut permettre
d’identifier le pneu en cas de rappel.
1. Fabricant ou marque
Le fabricant ou la marque sont
inscrits.
2. Désignation de la dimension du
pneumatique
Une désignation correspondant à la
dimension du pneu figure sur le flanc
du pneu. Vous aurez besoin de cette
information lorsque vous
remplacerez vos pneus. Explication
des lettres et des chiffres figurant
dans cette désignation.
Exemple de désignation de
dimension du pneu :
(Ces chiffres sont fournis à titre
d’exemple uniquement. La
désignation de dimension de pneu
peut varier en fonction du véhicule.)
P195/65R15 94H
P - Type de véhicule concerné (le
« P » indique un véhicule de
tourisme ou un véhicule utilitaire
léger ; toutefois, tous les pneus
ne disposent pas de ce
marquage).
195 - Largeur du pneu en
millimètres.
65 - Rapport d’aspect. Rapport entre
la hauteur et la largeur du pneu.
I030B04JM
1
1
23
4
5,6
7

763
Entretien

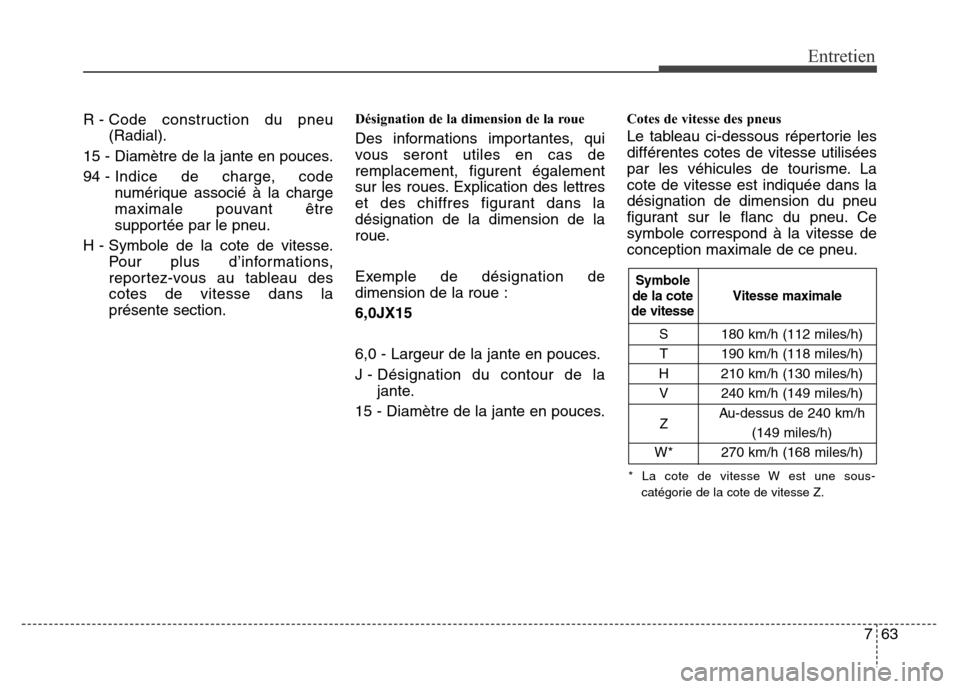

R - Code construction du pneu
(Radial).
15 - Diamètre de la jante en pouces.
94 - Indice de charge, code
numérique associé à la charge
maximale pouvant être
supportée par le pneu.
H - Symbole de la cote de vitesse.
Pour plus d’informations,
reportez-vous au tableau des
cotes de vitesse dans la
présente section.Désignation de la dimension de la roue
Des informations importantes, qui
vous seront utiles en cas de
remplacement, figurent également
sur les roues. Explication des lettres
et des chiffres figurant dans la
désignation de la dimension de la
roue.
Exemple de désignation de
dimension de la roue :
6,0JX15
6,0 - Largeur de la jante en pouces.
J - Désignation du contour de la
jante.
15 - Diamètre de la jante en pouces.
Cotes de vitesse des pneus
Le tableau ci-dessous répertorie les
différentes cotes de vitesse utilisées
par les véhicules de tourisme. La
cote de vitesse est indiquée dans la
désignation de dimension du pneu
figurant sur le flanc du pneu. Ce
symbole correspond à la vitesse de
conception maximale de ce pneu.
S180 km/h (112 miles/h)
T 190 km/h (118 miles/h)
H 210 km/h (130 miles/h)
V 240 km/h (149 miles/h)
ZAu-dessus de 240 km/h
(149 miles/h)
W* 270 km/h (168 miles/h)
Vitesse maximale Symbole
de la cote
de vitesse
* La cote de vitesse W est une sous-
catégorie de la cote de vitesse Z.

Entretien
64 7

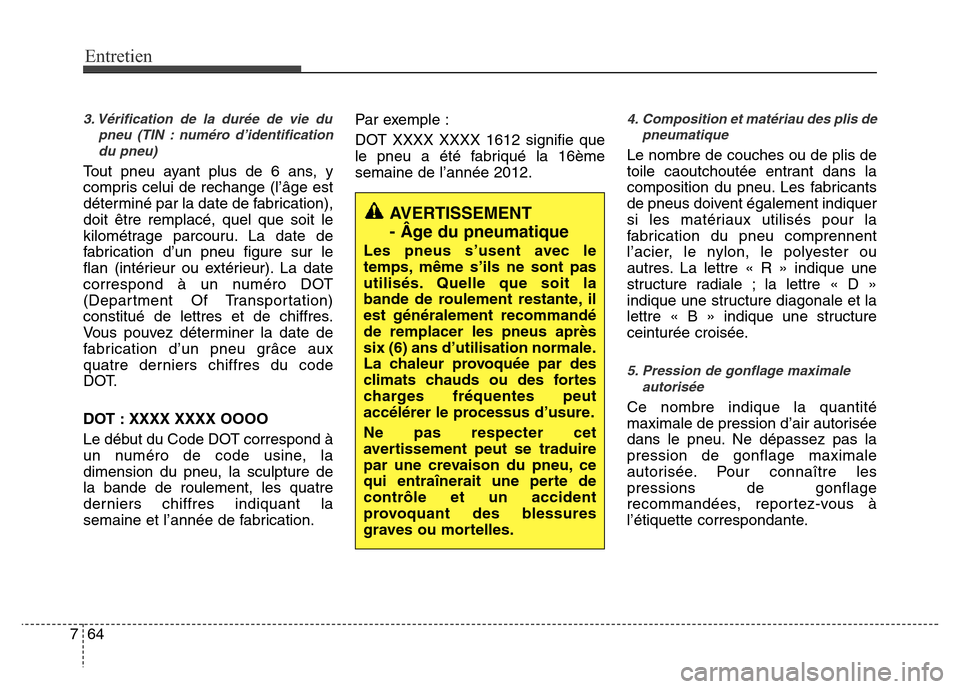

3. Vérification de la durée de vie du
pneu (TIN : numéro d’identification
du pneu)
Tout pneu ayant plus de 6 ans, y
compris celui de rechange (l’âge est
déterminé par la date de fabrication),
doit être remplacé, quel que soit le
kilométrage parcouru. La date de
fabrication d’un pneu figure sur le
flan (intérieur ou extérieur). La date
correspond à un numéro DOT
(Department Of Transportation)
constitué de lettres et de chiffres.
Vous pouvez déterminer la date de
fabrication d’un pneu grâce aux
quatre derniers chiffres du code
DOT.
DOT : XXXX XXXX OOOO
Le début du Code DOT correspond à
un numéro de code usine, la
dimension du pneu, la sculpture de
la bande de roulement, les quatre
derniers chiffres indiquant la
semaine et l’année de fabrication.Par exemple :
DOT XXXX XXXX 1612 signifie que
le pneu a été fabriqué la 16ème
semaine de l’année 2012.
4. Composition et matériau des plis de
pneumatique
Le nombre de couches ou de plis de
toile caoutchoutée entrant dans la
composition du pneu. Les fabricants
de pneus doivent également indiquer
si les matériaux utilisés pour la
fabrication du pneu comprennent
l’acier, le nylon, le polyester ou
autres. La lettre « R » indique une
structure radiale ; la lettre « D »
indique une structure diagonale et la
lettre « B » indique une structure
ceinturée croisée.
5. Pression de gonflage maximale
autorisée
Ce nombre indique la quantité
maximale de pression d’air autorisée
dans le pneu. Ne dépassez pas la
pression de gonflage maximale
autorisée. Pour connaître les
pressions de gonflage
recommandées, reportez-vous à
l’étiquette correspondante.
AVERTISSEMENT
- Âge du pneumatique
Les pneus s’usent avec le
temps, même s’ils ne sont pas
utilisés. Quelle que soit la
bande de roulement restante, il
est généralement recommandé
de remplacer les pneus après
six (6) ans d’utilisation normale.
La chaleur provoquée par des
climats chauds ou des fortes
charges fréquentes peut
accélérer le processus d’usure.
Ne pas respecter cet
avertissement peut se traduire
par une crevaison du pneu, ce
qui entraînerait une perte de
contrôle et un accident
provoquant des blessures
graves ou mortelles.

765
Entretien

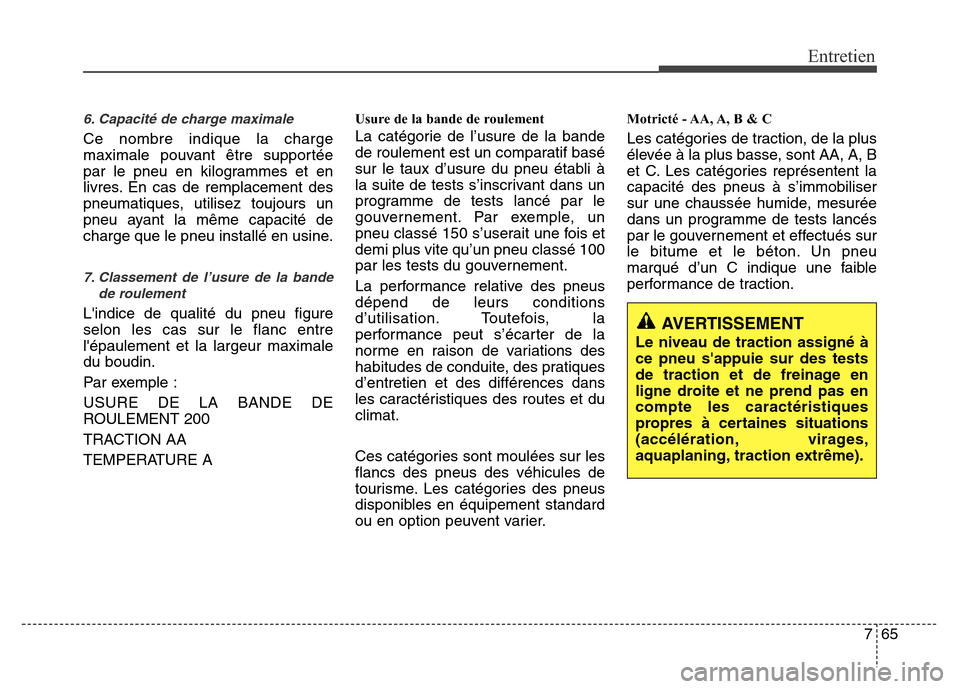

6. Capacité de charge maximale
Ce nombre indique la charge
maximale pouvant être supportée
par le pneu en kilogrammes et en
livres. En cas de remplacement des
pneumatiques, utilisez toujours un
pneu ayant la même capacité de
charge que le pneu installé en usine.
7. Classement de l’usure de la bande
de roulement
L'indice de qualité du pneu figure
selon les cas sur le flanc entre
l'épaulement et la largeur maximale
du boudin.
Par exemple :
USURE DE LA BANDE DE
ROULEMENT 200
TRACTION AA
TEMPERATURE A
Usure de la bande de roulement
La catégorie de l’usure de la bande
de roulement est un comparatif basé
sur le taux d’usure du pneu établi à
la suite de tests s’inscrivant dans un
programme de tests lancé par le
gouvernement. Par exemple, un
pneu classé 150 s’userait une fois et
demi plus vite qu’un pneu classé 100
par les tests du gouvernement.
La performance relative des pneus
dépend de leurs conditions
d’utilisation. Toutefois, la
performance peut s’écarter de la
norme en raison de variations des
habitudes de conduite, des pratiques
d’entretien et des différences dans
les caractéristiques des routes et du
climat.
Ces catégories sont moulées sur les
flancs des pneus des véhicules de
tourisme. Les catégories des pneus
disponibles en équipement standard
ou en option peuvent varier.
Motricté - AA, A, B & C
Les catégories de traction, de la plus
élevée à la plus basse, sont AA, A, B
et C. Les catégories représentent la
capacité des pneus à s’immobiliser
sur une chaussée humide, mesurée
dans un programme de tests lancés
par le gouvernement et effectués sur
le bitume et le béton. Un pneu
marqué d’un C indique une faible
performance de traction.
AVERTISSEMENT
Le niveau de traction assigné à
ce pneu s'appuie sur des tests
de traction et de freinage en
ligne droite et ne prend pas en
compte les caractéristiques
propres à certaines situations
(accélération, virages,
aquaplaning, traction extrême).

Entretien
66 7

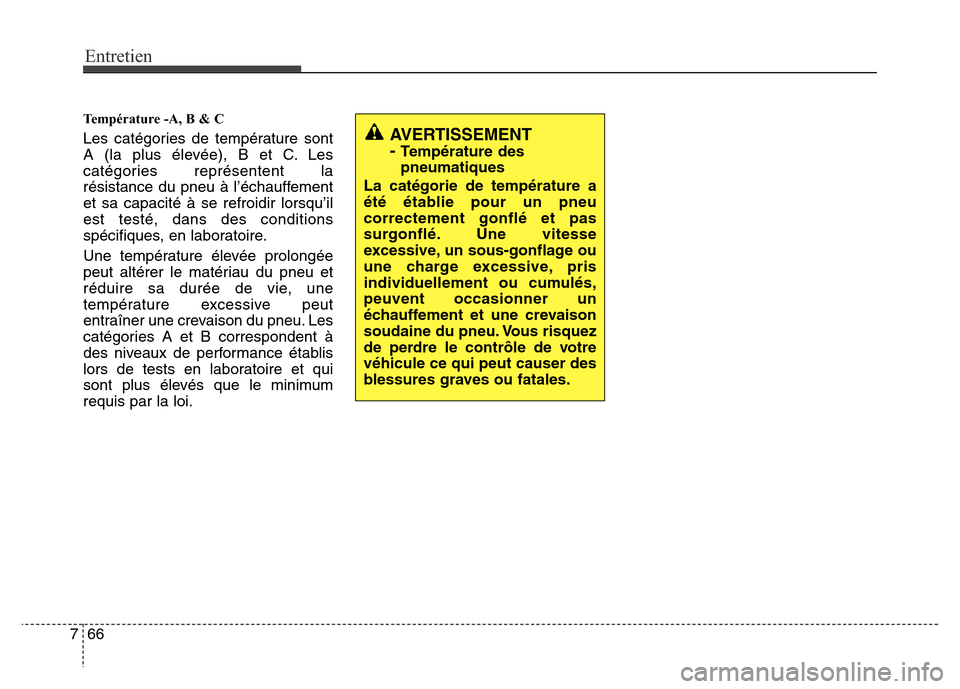

Température -A, B & C
Les catégories de température sont
A (la plus élevée), B et C. Les
catégories représentent la
résistance du pneu à l’échauffement
et sa capacité à se refroidir lorsqu’il
est testé, dans des conditions
spécifiques, en laboratoire.
Une température élevée prolongée
peut altérer le matériau du pneu et
réduire sa durée de vie, une
température excessive peut
entraîner une crevaison du pneu. Les
catégories A et B correspondent à
des niveaux de performance établis
lors de tests en laboratoire et qui
sont plus élevés que le minimum
requis par la loi.AVERTISSEMENT
-
Température des
pneumatiques
La catégorie de température a
été établie pour un pneu
correctement gonflé et pas
surgonflé. Une vitesse
excessive, un sous-gonflage ou
une charge excessive, pris
individuellement ou cumulés,
peuvent occasionner un
échauffement et une crevaison
soudaine du pneu. Vous risquez
de perdre le contrôle de votre
véhicule ce qui peut causer des
blessures graves ou fatales.

767
Entretien

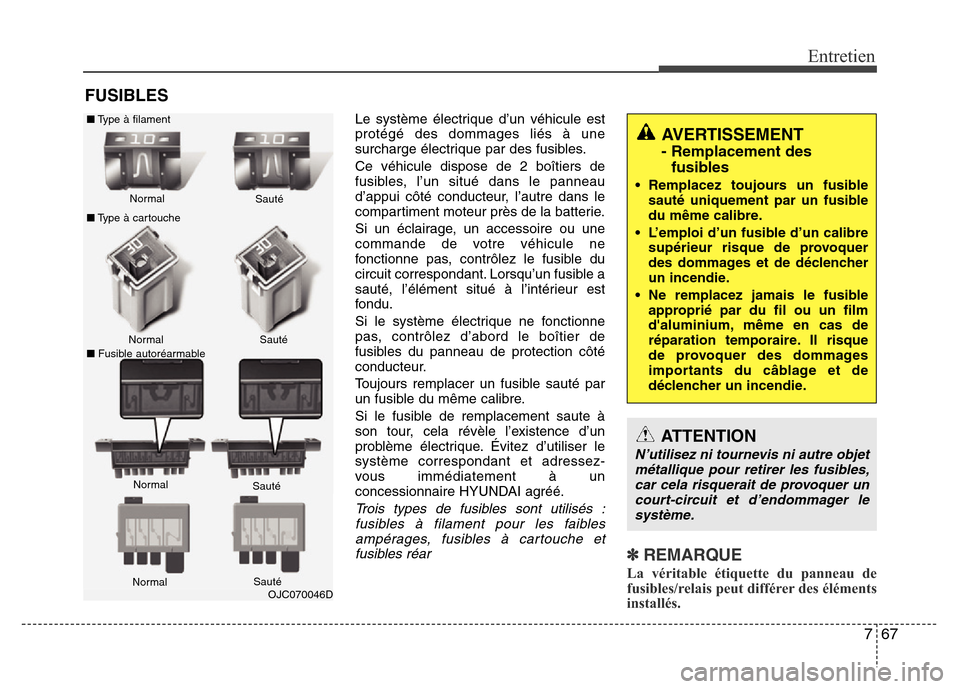

FUSIBLES
Le système électrique d’un véhicule est
protégé des dommages liés à une
surcharge électrique par des fusibles.
Ce véhicule dispose de 2 boîtiers de
fusibles, l’un situé dans le panneau
d’appui côté conducteur, l’autre dans le
compartiment moteur près de la batterie.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Évitez d’utiliser le
système correspondant et adressez-
vous immédiatement à un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés :
fusibles à filament pour les faibles
ampérages, fusibles à cartouche et
fusibles réar
✽REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
OJC070046D NormalNormal
■Type à cartouche
■Fusible autoréarmableSauté
Sauté
Normal
Sauté ■Type à filament
NormalSauté
AVERTISSEMENT
- Remplacement des
fusibles
• Remplacez toujours un fusible
sauté uniquement par un fusible
du même calibre.
• L’emploi d’un fusible d’un calibre
supérieur risque de provoquer
des dommages et de déclencher
un incendie.
• Ne remplacez jamais le fusible
approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Il risque
de provoquer des dommages
importants du câblage et de
déclencher un incendie.
ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles,
car cela risquerait de provoquer un
court-circuit et d’endommager le
système.
