Hyundai Elantra 2012 Manual del propietario (in Spanish)

335
Sistema de seguridad del vehículo

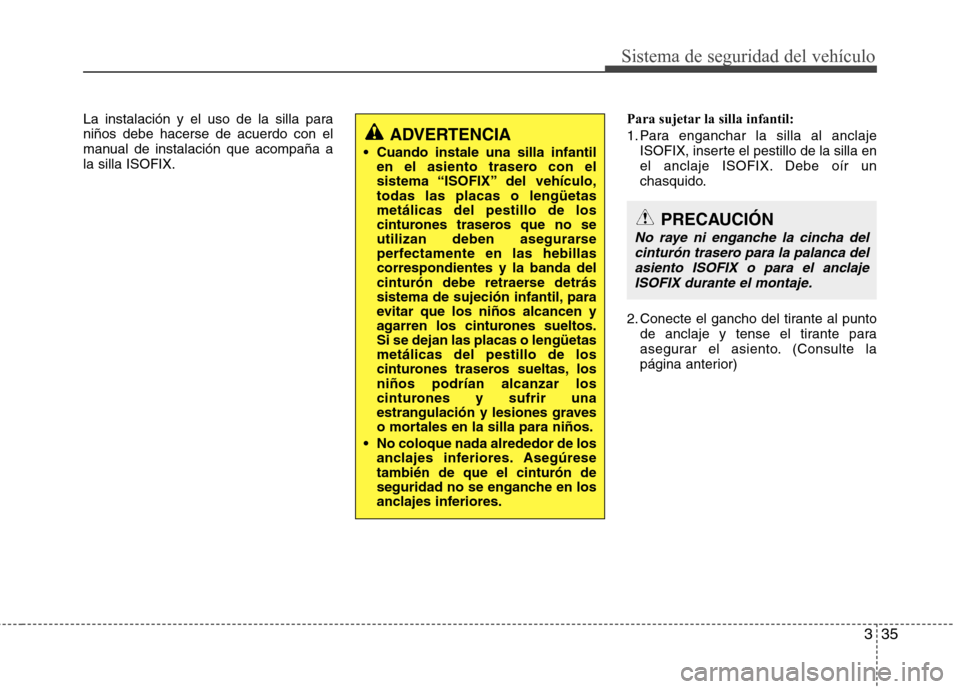

La instalación y el uso de la silla para niños debe hacerse de acuerdo con el
manual de instalación que acompaña ala silla ISOFIX.Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior)
ADVERTENCIA
Cuando instale una silla infantil en el asiento trasero con el
sistema “ISOFIX” del vehículo,todas las placas o lengüetasmetálicas del pestillo de los
cinturones traseros que no se
utilizan deben asegurarse
perfectamente en las hebillascorrespondientes y la banda del
cinturón debe retraerse detrás
sistema de sujeción infantil, para
evitar que los niños alcancen y
agarren los cinturones sueltos.Si se dejan las placas o lengüetasmetálicas del pestillo de los
cinturones traseros sueltas, losniños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves
o mortales en la silla para niños.
No coloque nada alrededor de los anclajes inferiores. Asegúresetambién de que el cinturón de
seguridad no se enganche en los
anclajes inferiores.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del asiento ISOFIX o para el anclajeISOFIX durante el montaje.

Sistema de seguridad del vehículo
36
3
ADVERTENCIA

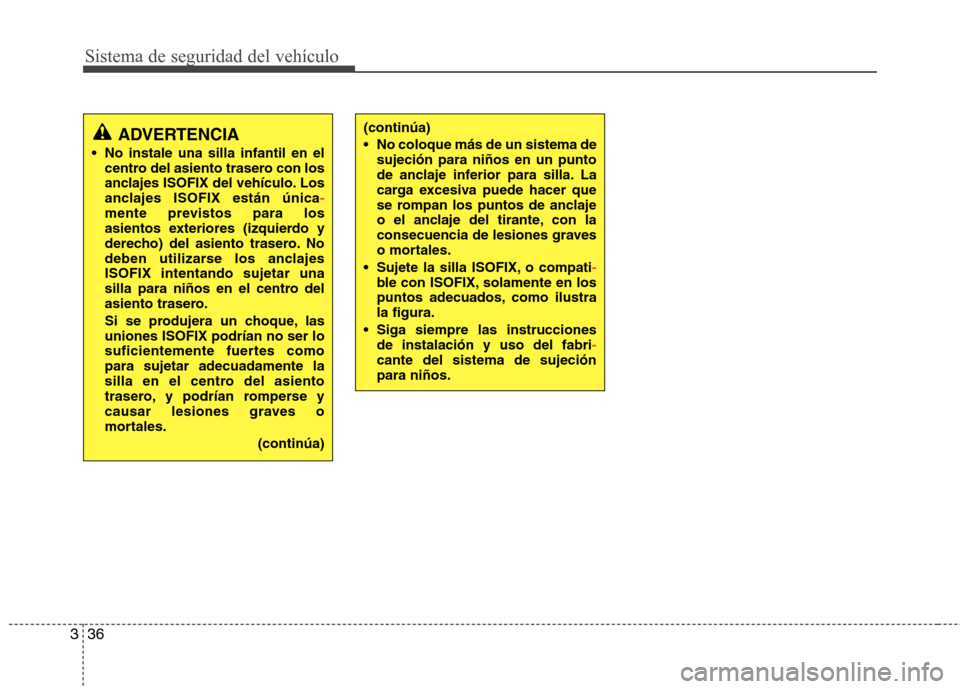

No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están única
-mente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
(continúa)
No coloque más de un sistema desujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
Sujete la silla ISOFIX, o compati
-ble con ISOFIX, solamente en los
puntos adecuados, como ilustrala figura.
Siga siempre las instrucciones de instalación y uso del fabri
-cante del sistema de sujeción para niños.

337
Sistema de seguridad del vehículo

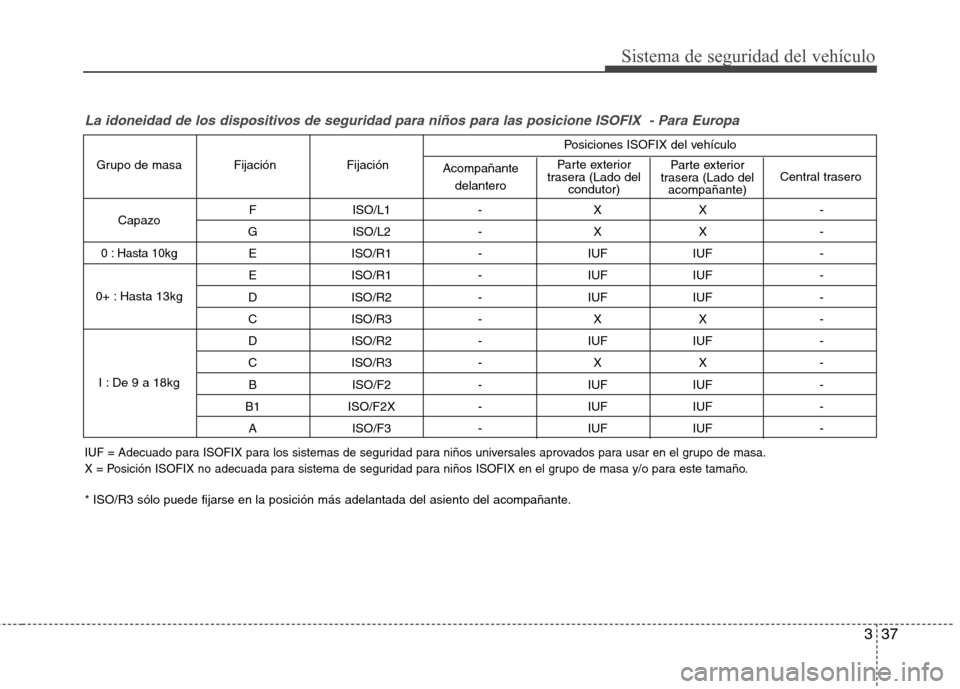

La idoneidad de los dispositivos de seguridad para niños para las posicione ISOFIX - Para Europa
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
Parte exterior
trasera (Lado del acompañante)
Parte exterior
trasera (Lado del condutor)
Acompañante
delantero
Fijación
Fijación
Grupo de masa
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kg Central trasero
Posiciones ISOFIX del vehículo
IUF = Adecuado para ISOFIX para los sistemas de seguridad para niños universales aprovados para usar en el grupo de masa.
X = Posición ISOFIX no adecuada para sistema de seguridad para niños ISOFIX en el grupo de masa y/o para este tamaño.
* ISO/R3 sólo puede fijarse en la posición más adelantada del asiento del acompañante.

Sistema de seguridad del vehículo
38
3

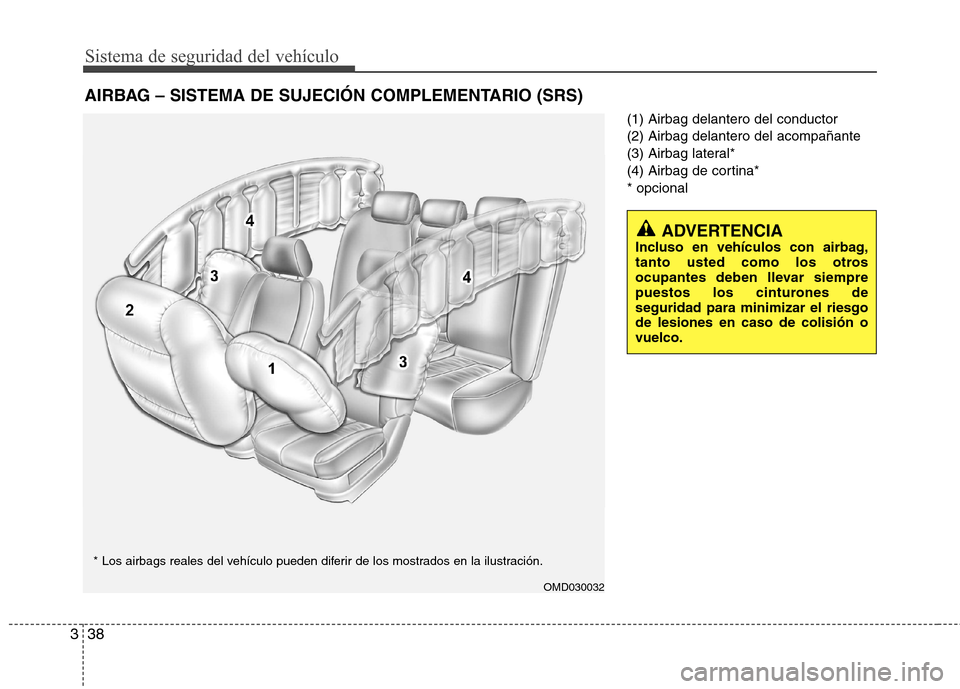

(1) Airbag delantero del conductor (2) Airbag delantero del acompañante
(3) Airbag lateral*
(4) Airbag de cortina** opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS)
ADVERTENCIA
Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones deseguridad para minimizar el riesgode lesiones en caso de colisión ovuelco.
OMD030032
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.

339
Sistema de seguridad del vehículo

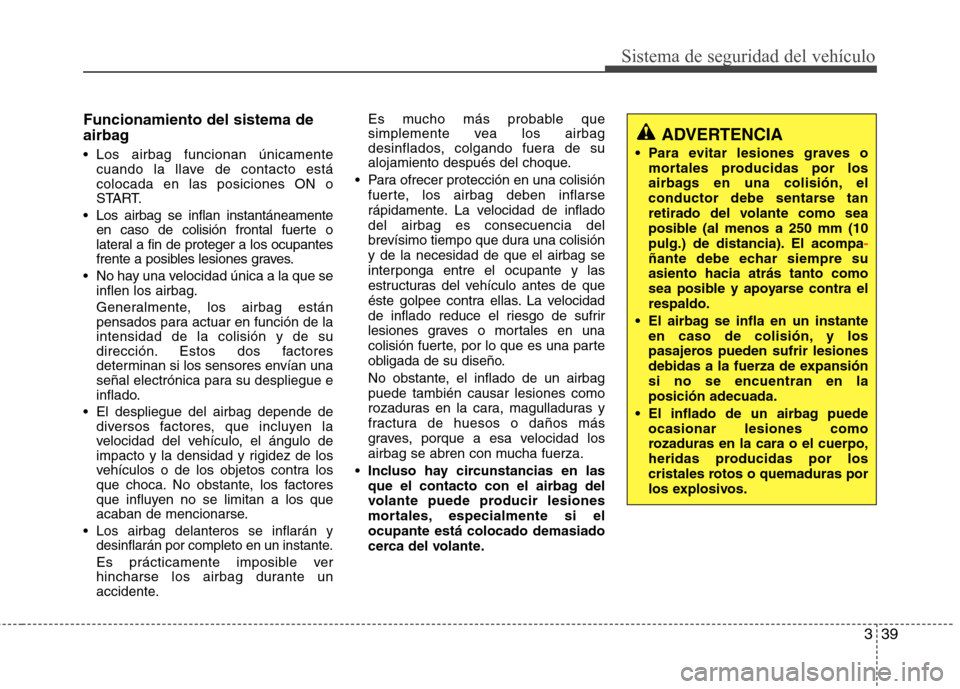

Funcionamiento del sistema de
airbag
Los airbag funcionan únicamentecuando la llave de contacto está colocada en las posiciones ON o
START.
Los airbag se inflan instantáneamente en caso de colisión frontal fuerte o
lateral a fin de proteger a los ocupantes
frente a posibles lesiones graves.
No hay una velocidad única a la que se inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
El despliegue del airbag depende de diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.

Los airbag delanteros se inflarán y
desinflarán por completo en un instante.
Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable que
simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
Para ofrecer protección en una colisión fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura una colisióny de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm (10
pulg.) de distancia). El acompa
-ñante debe echar siempre su asiento hacia atrás tanto como
sea posible y apoyarse contra elrespaldo.
El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

Sistema de seguridad del vehículo
40
3

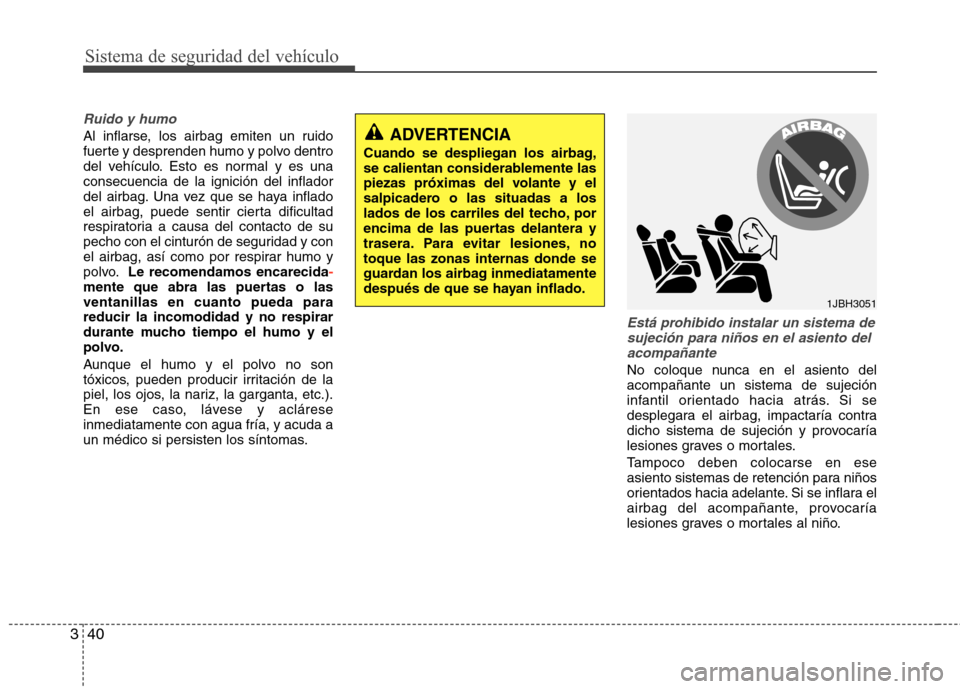

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es unaconsecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo. Le recomendamos encarecida
-mente que abra las puertas o las ventanillas en cuanto pueda parareducir la incomodidad y no respirar
durante mucho tiempo el humo y el
polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y acláreseinmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.
Está prohibido instalar un sistema de
sujeción para niños en el asiento del acompañante
No coloque nunca en el asiento del acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
1JBH3051
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, notoque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

341
Sistema de seguridad del vehículo

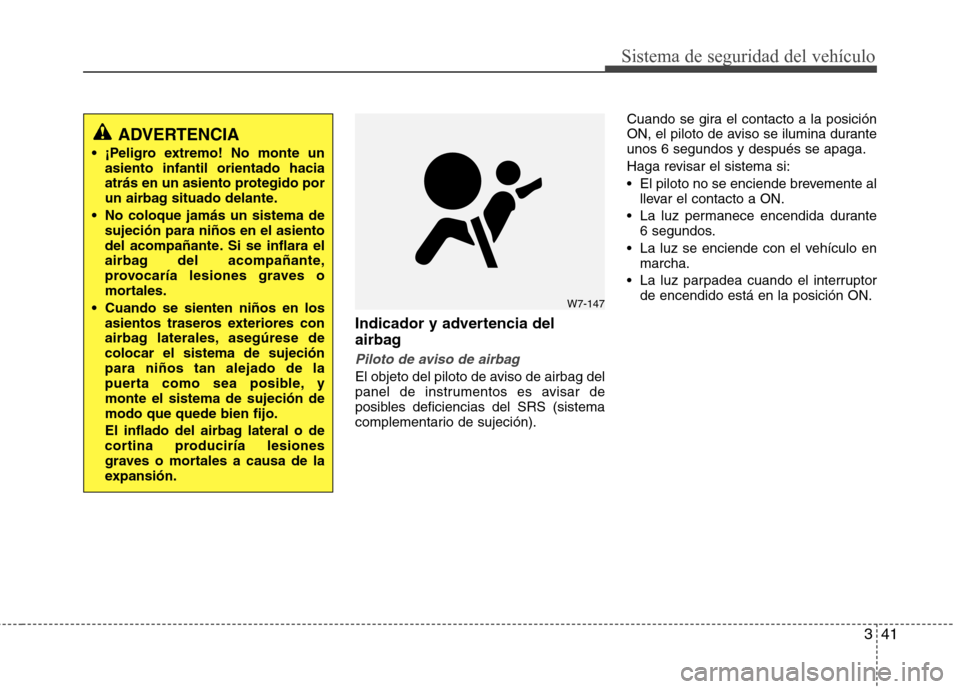

Indicador y advertencia del
airbag
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-147

Sistema de seguridad del vehículo
42
3

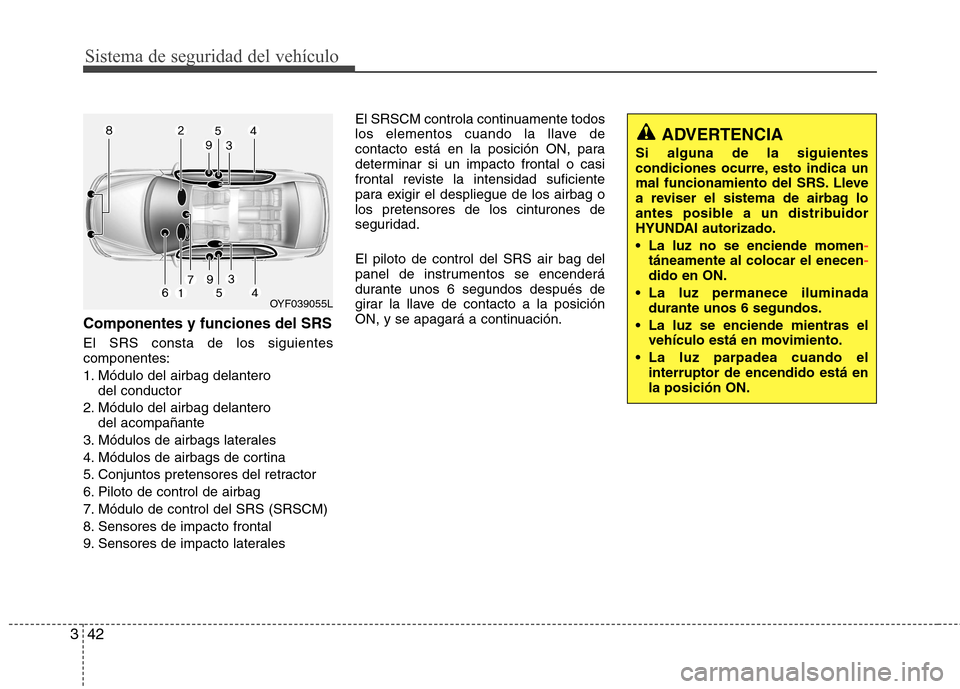

Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero
del conductor
2. Módulo del airbag delantero del acompañante
3. Módulos de airbags laterales
4. Módulos de airbags de cortina
5. Conjuntos pretensores del retractor
6. Piloto de control de airbag
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
La luz no se enciende momen
-táneamente al colocar el enecen-dido en ON.
La luz permanece iluminada durante unos 6 segundos.
La luz se enciende mientras el vehículo está en movimiento.
La luz parpadea cuando el interruptor de encendido está en la posición ON.
OYF039055L

343
Sistema de seguridad del vehículo

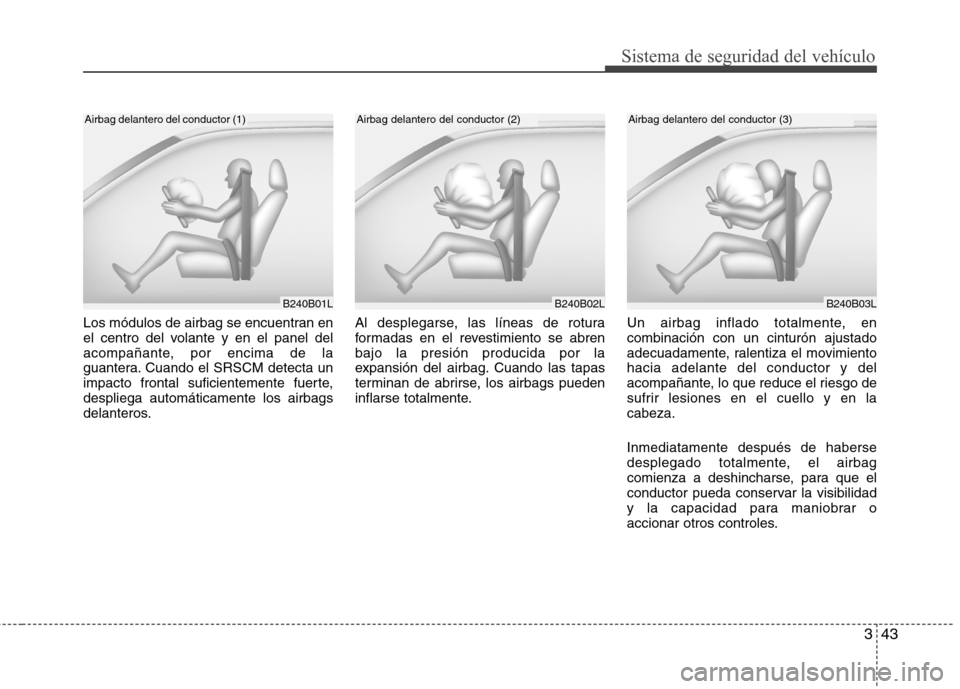

Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.
Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
B240B01L
Airbag delantero del conductor (1)

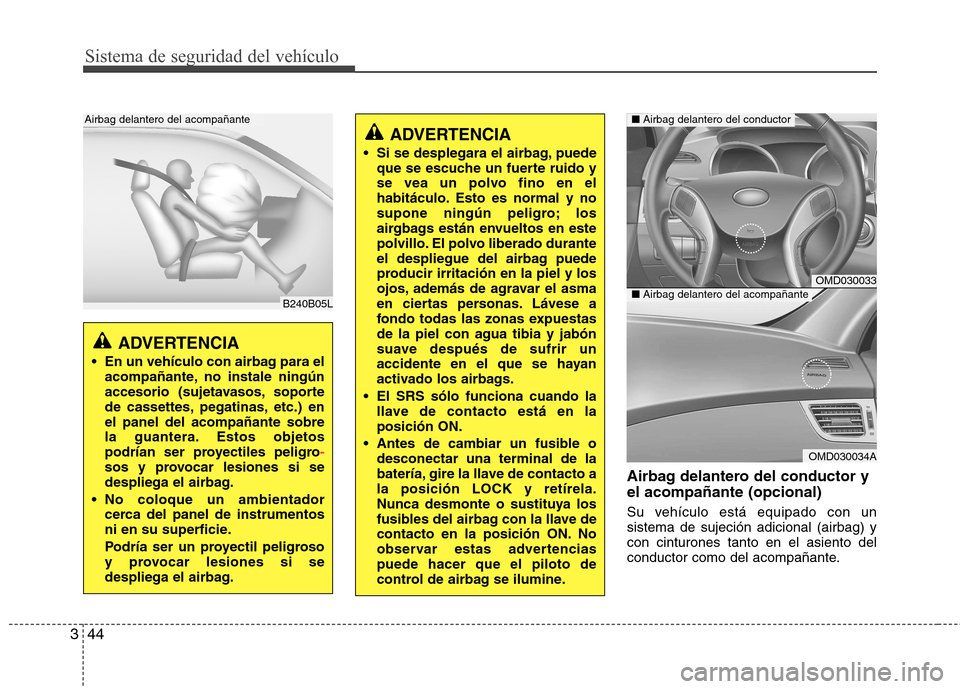

Sistema de seguridad del vehículo
44
3
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado durante
el despliegue del airbag puede
producir irritación en la piel y los
ojos, además de agravar el asma
en ciertas personas. Lávese a
fondo todas las zonas expuestas
de la piel con agua tibia y jabón
suave después de sufrir un
accidente en el que se hayan
activado los airbags.
El SRS sólo funciona cuando la llave de contacto está en laposición ON.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles peligro
-sos y provocar lesiones si se
despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
OMD030033
OMD030034A
■Airbag delantero del conductor
■Airbag delantero del acompañante
