Hyundai Elantra 2012 Инструкция по эксплуатации (in Russian)

361
Системы безопасности автомобиля
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автомобиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости. Другими словами, не
следует удивляться тому, что
подушки безопасности не
раскрылись, а а втомобиль
поврежден и даже не подлежит
восстановлению.

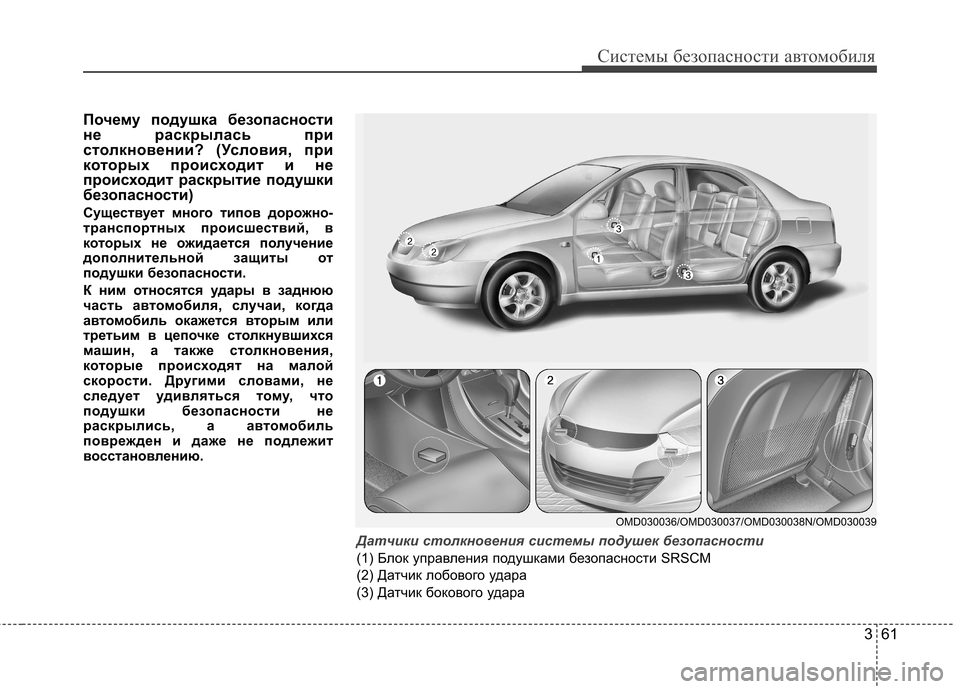

Датчики столкновения системы подушек безопасности
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара
(3) Датчик бокового удара
OMD030036/OMD030037/OMD030038N/OMD030039

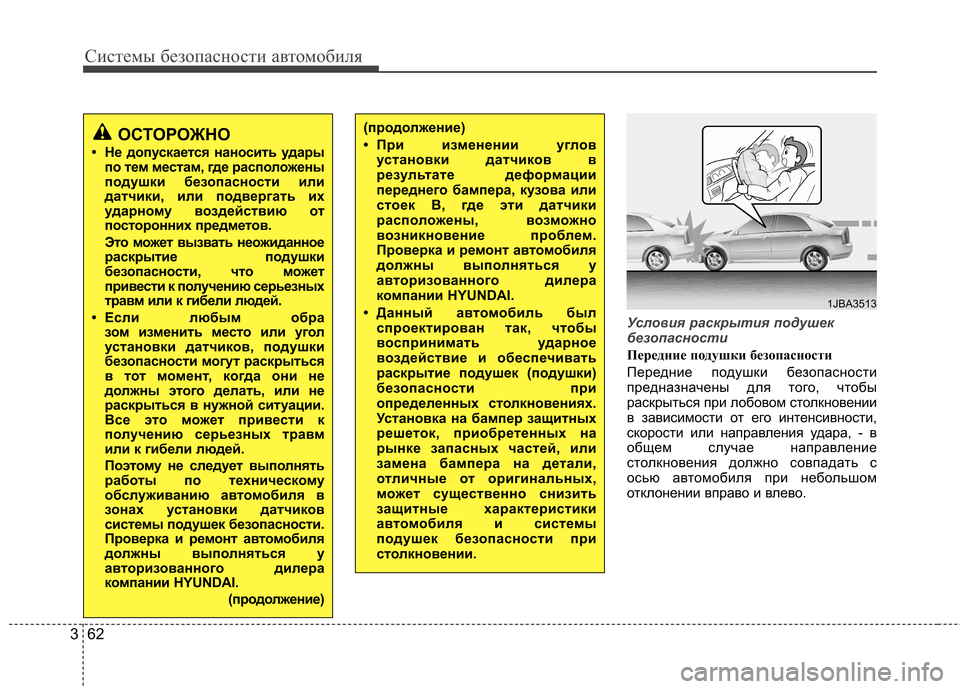

Системы безопасности автомобиля
62
3
Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом столкновении
в зависимости от его интенсивности,
скорости или направления удара, - в
общем случае направление
столкновения должно совпадать с
осью автомобиля при небольшом
отклонении вправо и влево.
ОСТОРОЖНО
• Не допускается наносить удары по тем местам, где распо ложены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки
безопасности, что м ожет
привести к получению серьезных
травм или к гибели людей.
• Если любым обра зом изменить место или угол
установки датчиков, подушки
безопасности могут раскрыться
в тот момент, когда они не
должны этого делать, или не
раскрыться в нужной ситуации.
Все это может привести к
получению серьезных травм
или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
(продолжение)(продолжение)
• При изменении угловустановки датчиков в
результате деформации
переднего бампера, кузова или
стоек В, где эти датчики
распо ложены, возможно
возникновение проблем.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
• Данный а втомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при
определенных столкновениях.
Установка на бампер защитных
решеток, приобретенных на
рынке запасных частей, или
замена бампера на детали,
отличные от оригинальных,
может существенно снизить
защитные характеристики
автом обиля и системы
подушек безопасности при
столкновении.
1JBA3513

363
Системы безопасности автомобиля

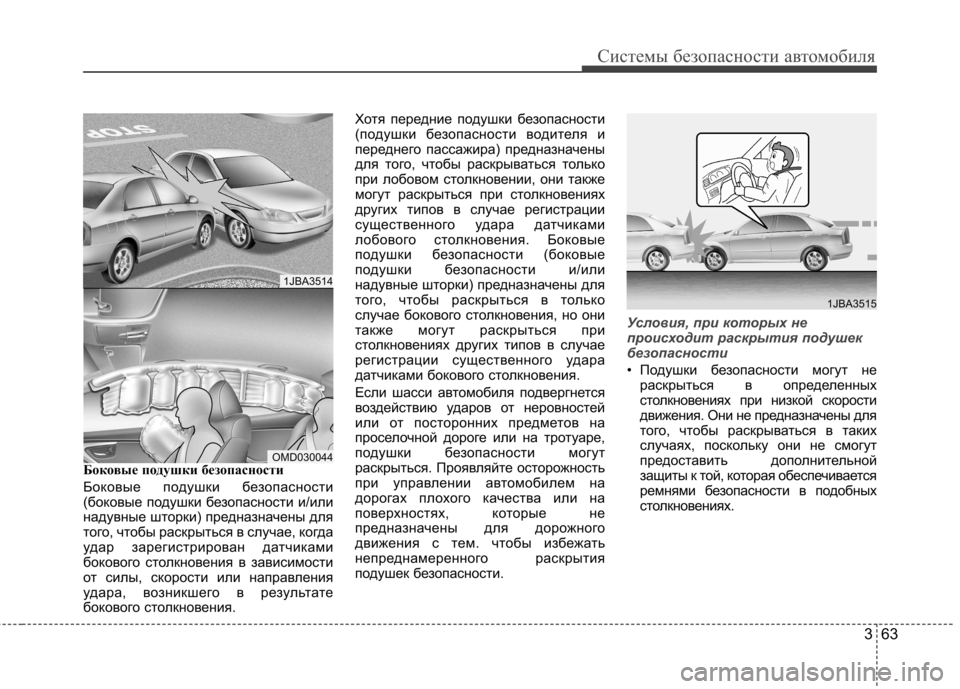

Боковые подушки безопасности
Боковые подушки безопасности
(боковые подушки безопасности и/или
надувные шторки) предназначены для
того, чтобы раскрыться в случае, когда
удар зарегистрирован датчиками
бокового столкновения в зависимости
от силы, скорости или направления
удара, возникшего в результате
бокового столкновения.Хотя передние подушки безопасности
(подушки безопасности водителя и
переднего пассажира) предназначены
для того, чтобы раскрываться только
при лобовом столкновении, они также
могут раскрыться при столкновениях
других типов в случае регистрации
существенного удара датчиками
лобового столкновения. Боковые
подушки безопасности (боковые
подушки безопасности и/или
надувные шторки) предназначены для
того, чтобы раскрыться в только
случае бокового столкновения, но они
также могут раскрыться при
столкновениях других типов в случае
регистрации существенного удара
датчиками бокового столкновения.
Если шасси автомобиля подвергнется
воздействию ударов от неровностей
или от посторонних предметов на
проселочной дороге или на тротуаре,
подушки безопасности могут
раскрыться. Проявляйте осторожность
при управлении автомобилем на
дорогах плохого качества или на
поверхностях, которые не
предназначены для дорожного
движения с тем. чтобы избежать
непреднамеренного раскрытия
подушек безопасности.
Условия, при которых не
происходит раскрытия подушек
безопасности
• Подушки безопасности могут не
раскрыться в определенных
столкновениях при низкой скорости
движения. Они не предназначены для
того, чтобы раскрываться в таких
случаях, поскольку они не смогут
предоставить дополнительной
защиты к той, которая обеспечивается
ремнями безопасности в подобных
столкновениях.
1JBA3514
OMD030044
1JBA3515

Системы безопасности автомобиля
64
3

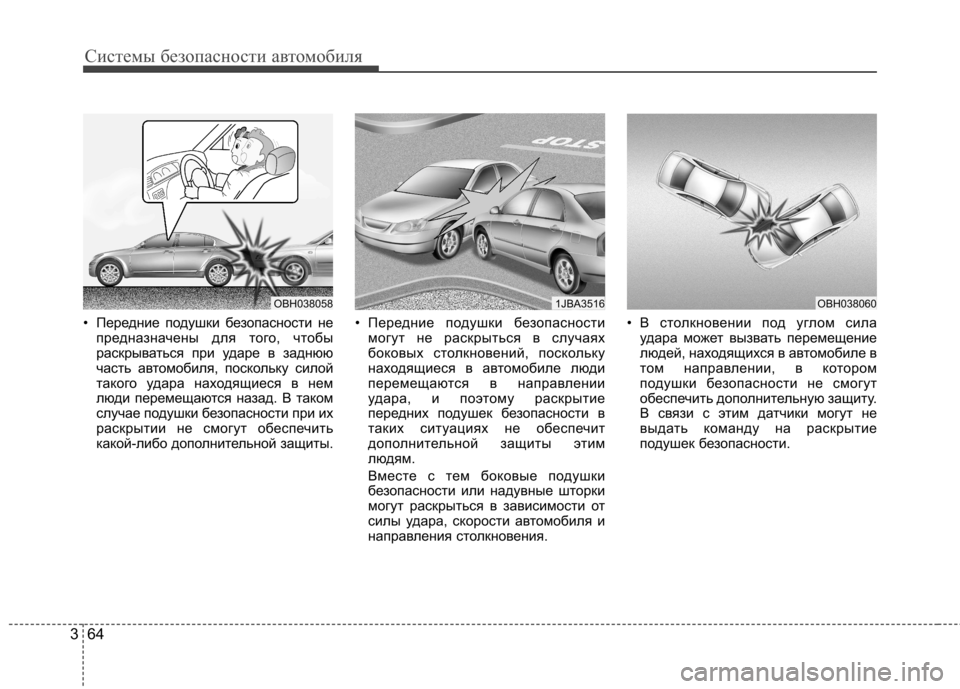

• Передние подушки безопасности не
предназначены для того, чтобы
раскрываться при ударе в заднюю
часть автомобиля, поскольку силой
такого удара находящиеся в нем
люди перемещаются назад. В таком
случае подушки безопасности при их
раскрытии не смогут обеспечить
какой-либо дополнительной защиты. • Передние подушки безопасности
могут не раскрыться в случаях
боковых столкновений, поскольку
находящиеся в автомобиле люди
перемещаются в направлении
удара, и поэтому раскрытие
передних подушек безопасности в
таких ситуациях не обеспечит
дополнительной защиты этим
людям.
Вместе с тем боковые подушки
безопасности или надувные шторки
могут раскрыться в зависимости от
силы удара, скорости автомобиля и
направления столкновения. • В столкновении под углом сила
удара может вызвать перемещение
людей, находящихся в автомобиле в
том направлении, в котором
подушки безопасности не смогут
обеспечить дополнительную защиту.
В связи с этим датчики могут не
выдать команду на раскрытие
подушек безопасности.
OBH038060OBH0380581JBA3516

365
Системы безопасности автомобиля

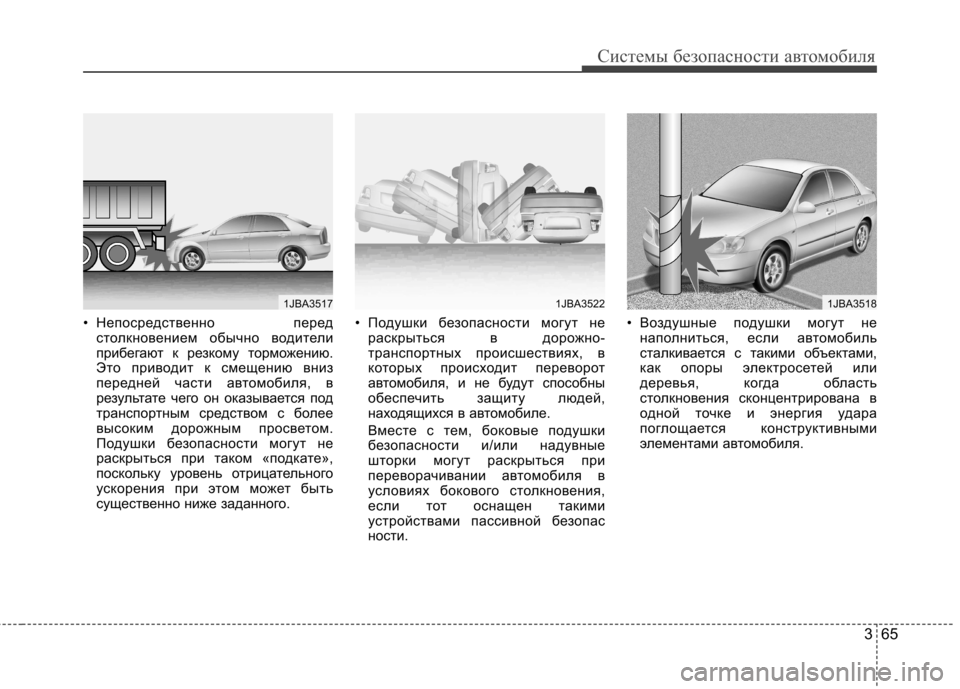

• Непосредственно передстолкновением обычно водители
прибегают к резкому торможению.
Это приводит к смещению вниз
передней части автомобиля, в
результате чего он оказывается под
транспортным средством с более
высоким дорожным просветом.
Подушки безопасности могут не
раскрыться при таком «подкате»,
поскольку уровень отрицательного
ускорения при этом может быть
существенно ниже заданного. • Подушки безопасности могут не
раскрыться в дорожно-
транспортных происшествиях, в
которых происходит переворот
автомобиля, и не будут способны
обеспечить защиту людей,
находящихся в автомобиле.
Вместе с тем, боковые подушки
безопасности и/или надувные
шторки могут раскрыться при
переворачивании автомобиля в
условиях бокового столкновения,
если тот оснащен такими
устройствами пассивной безопас
ности. • Воздушные подушки могут не
наполниться, если автомобиль
сталкивается с такими объектами,
как опоры электросетей или
деревья, когда область
столкновения сконцентрирована в
одной точке и энергия удара
поглощается конструктивными
элементами автомобиля.
1JBA35181JBA35171JBA3522

Системы безопасности автомобиля
66
3

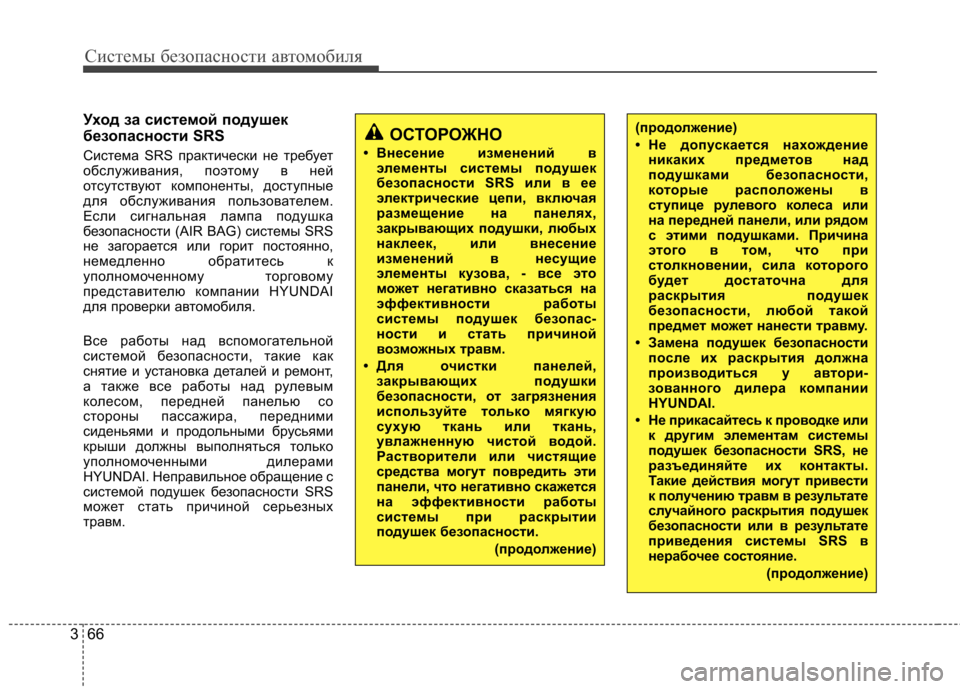

Уход за системой подушек
безопасности SRS
Система SRS практически не требует
обслуживания, поэтому в ней
отсутствуют компоненты, доступные
для обслуживания пользователем.
Если сигнальная лампа подушка
безопасности (AIR BAG) системы SRS
не загорается или горит постоянно,
немедленно обратитесь к
уполномоченному торговому
представителю компании HYUNDAI
для проверки автомобиля.
Все работы над вспомогательной
системой безопасности, такие как
снятие и установка деталей и ремонт,
а также все работы над рулевым
колесом, передней панелью со
стороны пассажира, передними
сиденьями и продольными брусьями
крыши должны выполняться только
уполномоченными дилерами
HYUNDAI. Неправильное обращение с
системой подушек безопасности SRS
может стать причиной серьезных
травм.
ОСТОРОЖНО
• Внесение изменений в элементы системы подушек
безопасности SRS или в ее
электрические цепи, включая
размещение на панелях,
закрывающих подушки, любых
наклеек, или внесение
изменений в несущие
элементы кузова, - все это
может негативно сказаться на
эффективности работы
системы подушек безопас-
ности и стать причиной
возможных травм.
• Для очистки панелей, закрывающих подушки
безопасности, от загрязнения
используйте только мягкую
сухую ткань или ткань,
увлажненную чистой водой.
Растворители или чистящие
средства могут повредить эти
панели, что негативно ска жется
на эффективности работы
системы при раскрытии
подушек безопасности.
(продолжение)(продолжение)
• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Замена подушек безопасности после их раскрытия должна
производиться у автори-
зованного дилера компании
HYUNDAI.
• Не прикасайтесь к проводке или к другим элементам системы
подушек безопасности SRS, не
разъединяйте их контакты.
Такие действия могут привести
к получению травм в результате
случайного раскрытия подушек
безопасности или в результате
приведения системы SRS в
нерабочее состояние.
(продолжение)

367
Системы безопасности автомобиля

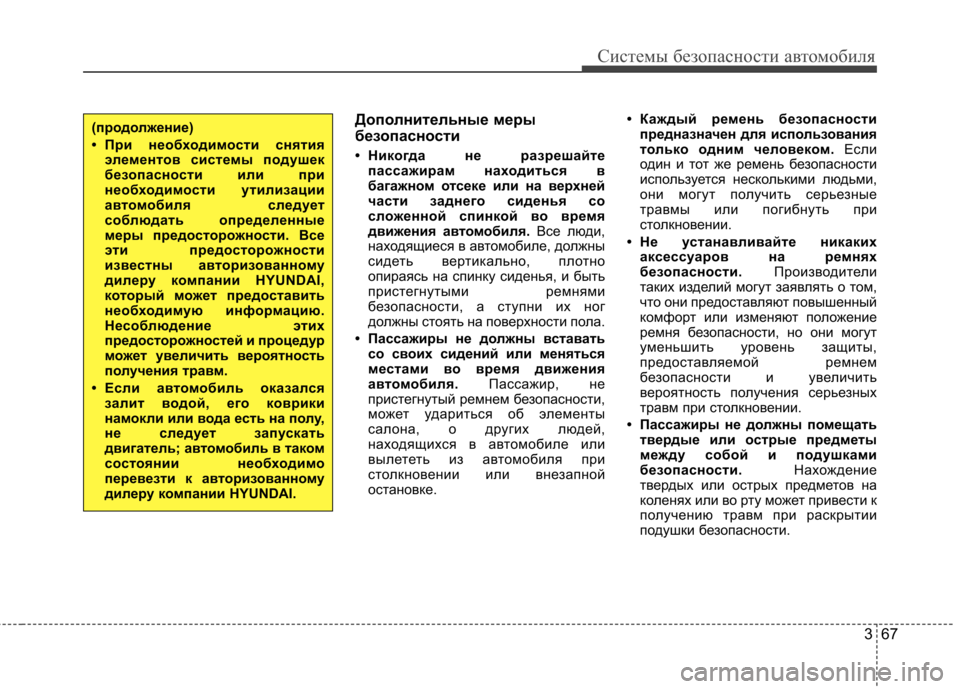

Дополнительные меры
безопасности
• Никогда не разрешайтепассажирам находиться в
багажном отсеке или на верхней
части заднего сиденья со
сложенной спинкой во время
движения а втомобиля. Все люди,
находящиеся в автомобиле, должны
сидеть вертикально, плотно
опираясь на спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног
должны стоять на поверхности пола.
• Пассажиры не должны вставать со своих сидений или меняться
местами во время движения
автом обиля. Пассажир, не
пристегнутый ремнем безопасности,
может удариться об элементы
салона, о других людей,
находящихся в автомобиле или
вылететь из автомобиля при
столкновении или внезапной
остановке. • Каждый ремень безопасности
предназначен для использования
только одним человеком. Если
один и тот же ремень безопасности
используется несколькими людьми,
они могут получить серьезные
травмы или погибнуть при
столкновении.
• Не устанавливайте никаких аксессуаров на ремнях
безопасности. Производители
таких изделий могут заявлять о том,
что они предоставляют повышенный
комфорт или изменяют положение
ремня безопасности, но они могут
уменьшить уровень защиты,
предоставляемой ремнем
безопасности и увеличить
вероятность получения серьезных
травм при столкновении.
• Пассажиры не должны помещать твердые или острые предметы
между собой и подушками
безопасности. Нахождение
твердых или острых предметов на
коленях или во рту может привести к
получению травм при раскрытии
подушки безопасности.(продолжение)
• При необходимости снятия элементов системы подушек
безопасности или при
необходимости утилизации
автом обиля следует
соблюдать определенные
меры предосторожности. Все
эти предосторожности
известны авторизованному
дилеру компании HYUNDAI,
который может предоставить
необходимую информацию.
Несоблюдение этих
предосторожностей и процедур
может ув еличить вероятность
получения травм.
• Если а втомобиль оказался
залит водой, его коврики
намокли или вода есть на полу,
не следует запускать
двигатель; а втомобиль в таком
состоянии необходимо
перевезти к авторизованному
дилеру компании HYUNDAI.

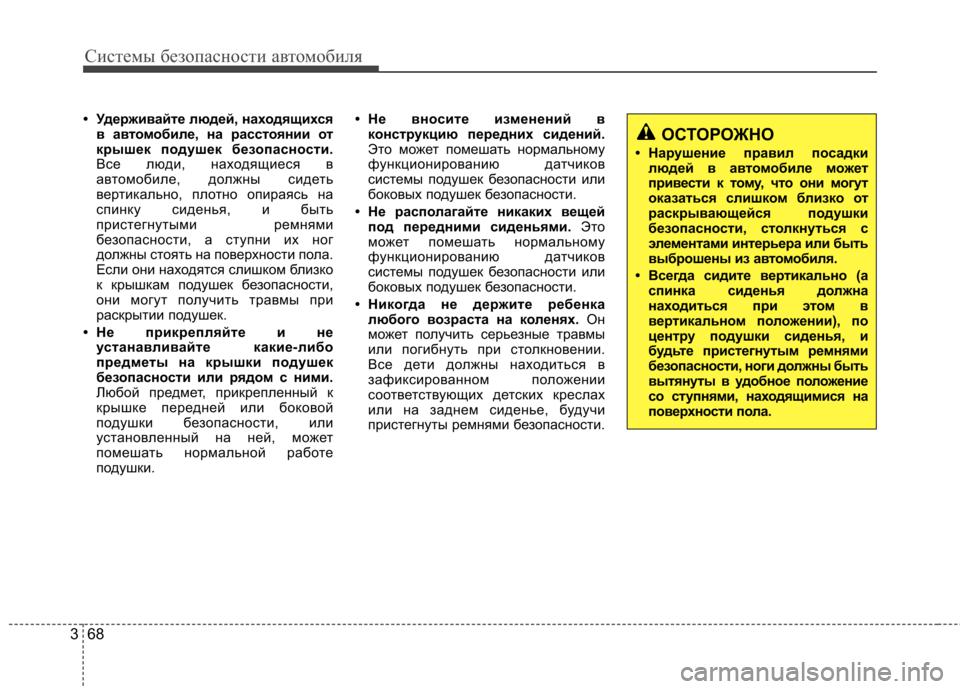

Системы безопасности автомобиля
68
3
• Удерживайте людей, находящихся
в автом обиле, на расстоянии от
крышек подушек безопасности.
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально, плотно опираясь на
спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног
должны стоять на поверхности пола.
Если они находятся слишком близко
к крышкам подушек безопасности,
они могут получить травмы при
раскрытии подушек.
• Не прикрепляйте и не устанавливайте какие-либо
предметы на крышки подушек
безопасности или рядом с ними.
Любой предмет, прикрепленный к
крышке передней или боковой
подушки безопасности, или
установленный на ней, может
помешать нормальной работе
подушки. • Не вносите изменений в
конструкцию передних сидений.
Это может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности.
• Не располагайте никаких вещей под передними сиденьями. Это
может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности.
• Никогда не держите ребенка любого возраста на коленях. Он
может получить серьезные травмы
или погибнуть при столкновении.
Все дети должны находиться в
зафиксированном положении
соответствующих детских креслах
или на заднем сиденье, будучи
пристегнуты ремнями безопасности.
ОСТОРОЖНО
• Нарушение правил посадки людей в а втомобиле может
привести к тому, что они могут
оказаться слишком близко от
раскрывающейся подушки
безопасности, столкнуться с
элементами интерьера или быть
выброшены из а втомобиля.
• Всегда сидите вертикально (а спинка сиденья должна
находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
будьте пристегнутым ремнями
безопасности, ноги должны быть
вытянуты в удобное по ложение
со ступнями, находящимися на
поверхности пола.

369

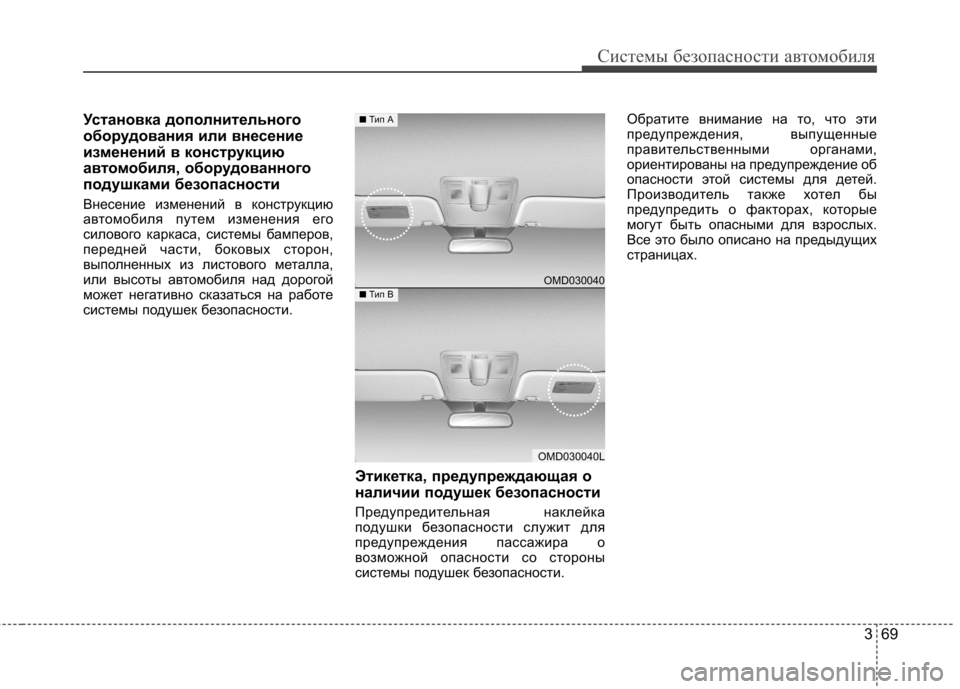

Системы безопасности автомобиля
Установка дополнительного
оборудования или внесение
изменений в конструкцию
автомобиля, оборудованного
подушками безопасности
Внесение изменений в конструкцию
автомобиля путем изменения его
силового каркаса, системы бамперов,
передней части, боковых сторон,
выполненных из листового металла,
или высоты автомобиля над дорогой
может негативно сказаться на работе
системы подушек безопасности.Этикетка, предупреждающая о
наличии подушек безопасности
Предупредительная наклейка
подушки безопасности служит для
предупреждения пассажира о
возможной опасности со стороны
системы подушек безопасности.Обратите внимание на то, что эти
предупреждения, выпущенные
правительственными органами,
ориентированы на предупреждение об
опасности этой системы для детей.
Производитель также хотел бы
предупредить о факторах, которые
могут быть опасными для взрослых.
Все это было описано на предыдущих
страницах.
OMD030040
OMD030040L
■
Тип А
■Тип B

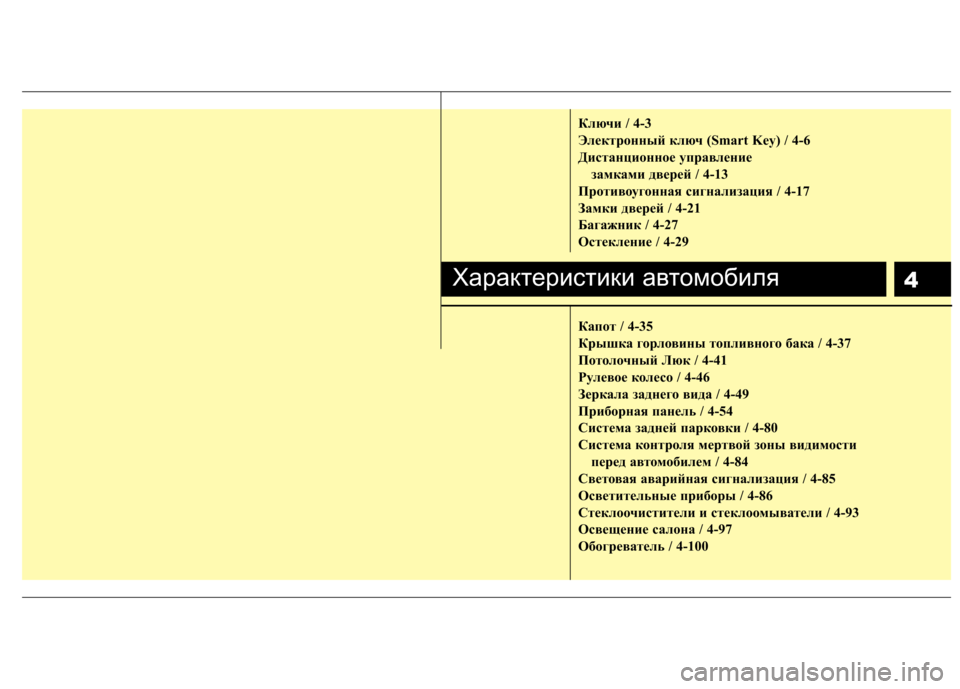

4
Ключи / 4-3
Электронный ключ (Smart Key) / 4-6
Дистанционное управление замками дверей / 4-13
Противоугонная сигнализация / 4-17
Замки дверей / 4-21
Багажник / 4-27
Остекление / 4-29
Капот / 4-35
Крышка горловины топливного бака / 4-37
Потоло чный Люк / 4-41
Рулевое колесо / 4-46
Зеркала заднего вида / 4-49
Приборная панель / 4-54
Система задней парковки / 4-80
Система контроля мертвой зоны видимости перед автомобилем / 4-84
Световая аварийная сигнализация / 4-85
Осветительные приборы / 4-86
Стеклоочистители и стеклоомыватели / 4-93
Освещение салона / 4-97
Обогреватель / 4-100
Характеристики автомобиля
