Hyundai Elantra 2014 Manuel du propriétaire (in French)

733
Entretien
ENTRETIEN EN CAS DE CONDUITE SUR TERRAINS DIFFICILES (POUR L'EUROPE)
Les éléments suivants doivent être révisés plus souvent sur les véhicules utilisés principalement sur des terrains difficiles.
Consulter le tableau ci-dessous pour connaître les fréquences d'entretien appropriées.
R : Remplacer I : Contrôler et, si nécessaire, régler, corriger, nettoyer ou remplacer
ELEMENT D'ENTRETIENOPERATION
D'ENTRETIENINTERVALLES D'ENTRETIEN CONDITION DE
CONDUITE
Huile moteur et filtre à huileRTous les 7 500 km (4 750 miles)
ou 6 moisA, B, C, D, E, F, G,
H, I, K, L
Filtre à airRRemplacer plus fréquemment selon l'étatC, E
Bougie d’allumageRRemplacer plus fréquemment selon l'étatA, B, H, I, L
Liquide de boîte-pont manuelle RTous les 120 000 km (80 000 miles) C, D, E, G, H, I, K
Liquide de boîte-pont automatique RTous les 90 000 km (60 000 miles) A, C, F, G, I
Crémaillère, transmission et souffletsIInspecter plus fréquemment selon l'étatC, D, E, F, G
Joints à rotule suspension avantIInspecter plus fréquemment selon l'étatC, D, E, F, G

Entretien
34 7
ELEMENT D'ENTRETIENOPERATION
D'ENTRETIENINTERVALLES D'ENTRETIEN CONDITION DE
CONDUITE
Freins à disque et plaquettes de freins
(le cas échéant)IInspecter plus fréquemment selon l'étatC, D, E, G, H
Freins à tambour et garnitures
(le cas échéant)IInspecter plus fréquemment selon l'étatC, D, E, G, H
Frein de stationnementIInspecter plus fréquemment selon l'étatC, D, G, H
Arbres de transmission et les emplâtresIInspecter plus fréquemment selon l'étatC, D, E, F, G, H, I
Filtre à air destiné à la climatisation
(le cas échéant)RRemplacer plus fréquemment selon l'étatC, E
Conditions de conduite extrêmement exigeantes
A : Conduite répétée sur une distance inférieure à 8 km sous
des températures normales ou à 16 km en cas de gel
B : Mise au ralenti prolongée du moteur ou conduite à faible
vitesse sur de grandes distances
C : Conduite sur des routes abîmées, boueuses, non
goudronnées, en gravier ou salées
D : Conduite dans des zones où du sel ou d'autres produits
corrosifs sont utilisés, ou encore par temps très froid
E : Conduite dans des zones sableuses
F : Conduite en ville dans une circulation intense par des
températures supérieures à 32 °C
G : Conduite répétée sur routes en côte, en descente ou
montagneusesH : Traction d'une remorque ou utilisation d'une galerie à
bagages sur le toit
I : Conduite à usage de véhicule de patrouille, taxi, véhicule
commercial ou remorquage
J : Conduite à plus de 140 km/h
K : Conduite à plus de 170 km/h
L : Arrêts et redémarrages fréquents

735
Entretien
EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre
La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire.
Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse du
véhicule, endommager le système
d’émission et être la cause de démarrages
difficiles. Si une quantité excessive de
matière étrangère s’accumule dans le
réservoir, il peut être nécessaire de
remplacer le filtre plus souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Nous recommandons de faire
remplacer le filtre à carburant par un
concessionnaire HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Nous
recommandons de faire remplacer les
tubulures de carburant et les joints par un
concessionnaire HYUNDAI agréé.
ATTENTION
Lorsque vous inspectez la courroie,
mettez le contact en position
LOCK/OFF ou ACC.

Entretien
36 7
Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans le
programme d’entretien. Veiller à ce que le
nouveau tuyau de vapeur ou le nouveau
bouchon du réservoir d’essence soient
correctement remis en place.
Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Un
caoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler avec
une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes comme
le collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacés
immédiatement en cas de signe de
détérioration ou de dommage.
Filtre à air
Nous recommandons que le filtre à air
soit remplacé par un concessionnaire
HYUNDAI agréé.
Bougies d’allumage
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée.
Jeu de soupape
(Moteur Essence 1,6L)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire.
Nous vous recommandons de faire
verifier le système par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Ne débranchez pas les bougies et
ne les inspectez pas lorsque le
moteur est chaud. Vous risqueriez
de vous brûler.

737
Entretien
Système de refroidissement
Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.
Liquide de refroidissement
Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien.
Liquide de boîte-pont manuelle
(le cas échéant)
Contrôler le liquide de boîte-pont
manuelle conformément au programme
d’entretien.
Liquide de boîte pont
automatique (le cas échéant)
Dans des conditions normales
d'utilisation, il n'est pas nécessaire de
vérifier le liquide de la boîte pont
automatique. Nous vous conseillons de
faire changer le liquide de boîte
automatique par un concessionnaire
HYUNDAI agréé conformément au
calendrier d'entretien.
✽REMARQUE
La couleur du liquide de boîte pont
automatique est normalement rouge.
Plus le véhicule roule, plus le liquide de
boîte pont automatique devient foncé. Il
s’agit d’un changement de couleur
normal qui ne nécessite pas de
remplacer le liquide.
ATTENTION
L’utilisation d’un liquide non
spécifié peut causer des
dysfonctionnements de la boîte-
pont.
Utilisez uniquement le liquide
spécifié pour la boîte-pont
automatique. (Reportez-vous au
chapitre "´ Lubrifiants recommandés
et contenances "´ à la section 8.)

Entretien
38 7
Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.
Remplacer immédiatement toute pièce
endommagée.
Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se situer entre les marques "MIN"
(Minimum) et "MAX" (Maximum) qui se
trouvent sur le côté du réservoir. Utiliser
uniquement du liquide hydraulique de
frein conforme à DOT 3 ou DOT 4.
Frein à main
Inspectez le système de frein à main, y
compris le levier et les câbles.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des
plaquettes de frein, l’absence de fuite et
d’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle
du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'Hyundai.
(http://brakeman
ual.hmc.co.kr)
Boulons de montage de
suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné.
Boîte de direction, transmission
& soufflets/joint à rotule du bras
inférieur
Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.
Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.

739
Entretien
Arbres de transmission et
soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces.
Fluide réfrigérant du système de
climatisation
(le cas échéant)
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absence
de fuite et de dégât.

Entretien
40 7
HUILE MOTEUR
Vérification du niveau d’huile
moteur
1. Veiller à ce que le véhicule soit sur une
surface plane.
2. Démarrer le moteur et attendre qu’il
atteigne la température normale.
3. Couper le moteur et attendre quelques
minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.4. Retirer, essuyer puis réinsérer la jauge
entièrement.5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre
les repères F(Full) et L(Low).
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionner
des brûlures.
ATTENTION
• Ne renversez pas d'huile moteur
lorsque vous en ajoutez ou la
changez. Si de l'huile moteur se
déverse dans le compartiment
moteur, essuyez-la immédiatement.
• Lorsque vous essuyez la jauge
d'huile, utilisez un chiffon propre.
L'introduction de débris peut
endommager le moteur.
OMD072002
OMD071002L
■Moteur Essence 1,8/2,0
■Moteur Essence 1,6

741
Entretien
Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F(Full).Ne pas verser trop
d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur
indiquée. (Reportez-vous au chapitre "
Lubrifiants recommandés et
contenances " à la section 8.)Vidange et changement du filtre à
huile
Nous recommandons que l'huile et le
filtre du moteur soient remplacés par un
concessionnaire HYUNDAI agréé.
ATTENTION
Ne pas remplir d'huile moteur en
excès. Cela pourrait détériorer le
moteur.
OMD072003
OMD070003N
■Moteur Essence 1,8/2,0
■Moteur Essence 1,6

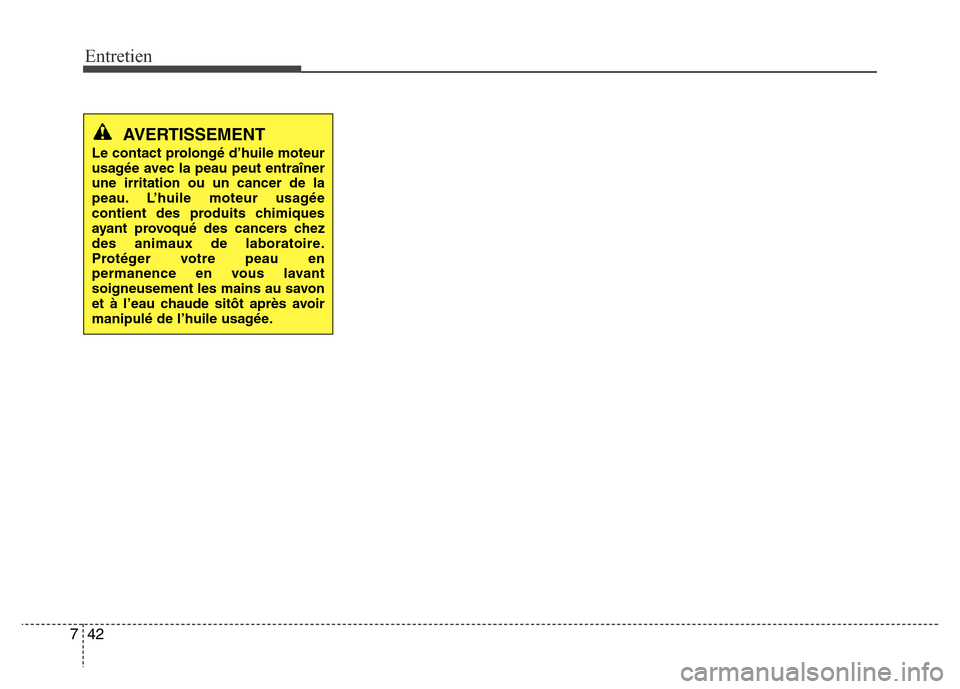

Entretien
42 7
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraîner
une irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
