Обслуживание Hyundai Elantra 2017 Инструкция по эксплуатации (in Russian)

7-88
Техническое обслуживание
1.Откройте капот.
2.Отсоедините отрицательный
кабель АКБ.
3.Снимите крышку лампы
передней фары вращением
против часовой стрелки.
4.Отсоедините разъем патрона
лампы передней фары.
5.Отсоедините фиксирующую
проволоку лампы фары, нажав
на ее конец и толкнув вперед.
6.Извлеките лампу из узла фары.
7.Установите новую лампу
передней фары и установите
фиксирующую проволоку,
вложив ее в канавку лампы.8.Подсоедините разъем патрона
лампы передней фары.
9.Установите крышку лампы
передней фары вращением по
часовой стрелке.
Информация
После ДТП или после повторной
установки узла фары нужно
обратиться к официальному дилеру
HYUNDAI для выполнения
фокусировки фар.
Фара HID (Тип C – ближний свет)
Если HID лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы.
i
OAD075032
Выс.низк.
Газоразрядная фара
ближнего света (при наличии)
Не пытайтесь заменять или
проверять лампу ближнего
света (КСЕНОНОВАЯ лампа)
из-за опасности поражения
электрическим током. Если
фара ближнего света
(КСЕНОНОВАЯ лампа) не
горит, рекомендуем
обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.
ОСТОРОЖНО

7-89
Техническое обслуживание
7
Информация
Характеристики
высокоинтенсивных разрядных
ламп (ВИР-ламп) намного
превышают галогеновые.
По оценкам производителя ресурс
ВИР-ламп не менее чем в два раза
выше такового у галогеновых
ламп, в зависимости от частоты
использования. Однако вероятно,
что рано или поздно потребуется их
замена.
Более частое, чем обычно,
включение и выключение фар
сокращает срок службы ВИР-ламп.
Причины выхода из строя ВИР-
ламп и галогенных ламп
накаливания различаются. Если
фара гаснет после определенного
времени работы, но немедленно
загорается при выключении-
включении переключателя фар,
вероятно, что ВИР-лампа
неисправна и требует замены.
Компоненты системы с ВИР-
лампами намного сложнее
традиционных галогенных ламп,
поэтому их замена обойдется
дороже.
Лампа указателя поворота
1.Откройте капот.
2.Отсоедините отрицательный
кабель АКБ.
3.Извлеките патрон из узла
вращением против часовой
стрелки до совмещения
выступов на патроне с
прорезями узла.
4.Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.5.Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6.Установите патрон в узел. Для
этого необходимо совместить
выступы на патроне с прорезями
узла.
7.Вдавите патрон в узел и
поверните патрон по часовой
стрелке.
i
OAD075033

7-90
Техническое обслуживание
Лампа дневных ходовых
огней/габаритных огней/
Лампа противотуманной фары
Если светодиодная лампа не
загорается, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы.
Замена лампы бокового
повторителя указателей
поворота
Если светодиодная лампа не
загорается, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы.
Регулировка фар и
противотуманных фар
(для Европы)
Регулирование фар
OAD075066L
OAD075067L
■Без корректора угла наклона фар
■С корректором угла наклона фарOAD075035

7-91
Техническое обслуживание
7
1.Установите надлежащее
давление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя,
запасного колеса и
инструментов.
2.Автомобиль необходимо
расположить на ровной
площадке.3.Начертите на экране
вертикальные линии
(проходящие через центры
соответствующих передних фар)
и горизонтальную линию
(проходящую через центр
передних фар).
4.Убедившись в исправном
состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.
5.Чтобы изменить направление
фары ближнего света влево или
вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх или
вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары дальнего света вверх или
вниз, вращайте в
соответствующую сторону винт.Регулировка передней
противотуманной фары
Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Регулирование передних
противотуманных фар должно
производиться при нормальном
состоянии фар и достаточном
заряде аккумуляторной
батареи.Чтобы изменить
направление передней
противотуманной фары вверх или
вниз, вращайте в соответствующую
сторону винт.

7-92
Техническое обслуживание
Контрольная точка
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
Единицы измерения: мм (дюймы)
OAD075068L
<Высота над землей>
<Расстояние между лампами фар>
Экран
H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар
Состояние автомобиля H1 H2H3 W1 W2W3
Без водителя 685 (26,97) 662 (26,06)
356 (14,02) 1.466 (57,72) 1.242 (48,90)1.565 (61,61)
С водителем 678 (26,69) 655 (25,79)
350 (13,78) 1.466 (57,72) 1.242 (48,90)1.565 (61,61)

7-93
Техническое обслуживание
7
Фара ближнего света (Ближний свет левой фары)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
OAD075071L
(ближний свет)
Вертикальная линия центра
лампы правой фары
Горизонтальная линия
центра ламп фар
Вертикальная линия центра
лампы левой фарыОсь автомобиля
Земля
H1
(дальний свет)
■ На основании 10-метрового экрана
Граничная линия

7-94
Техническое обслуживание

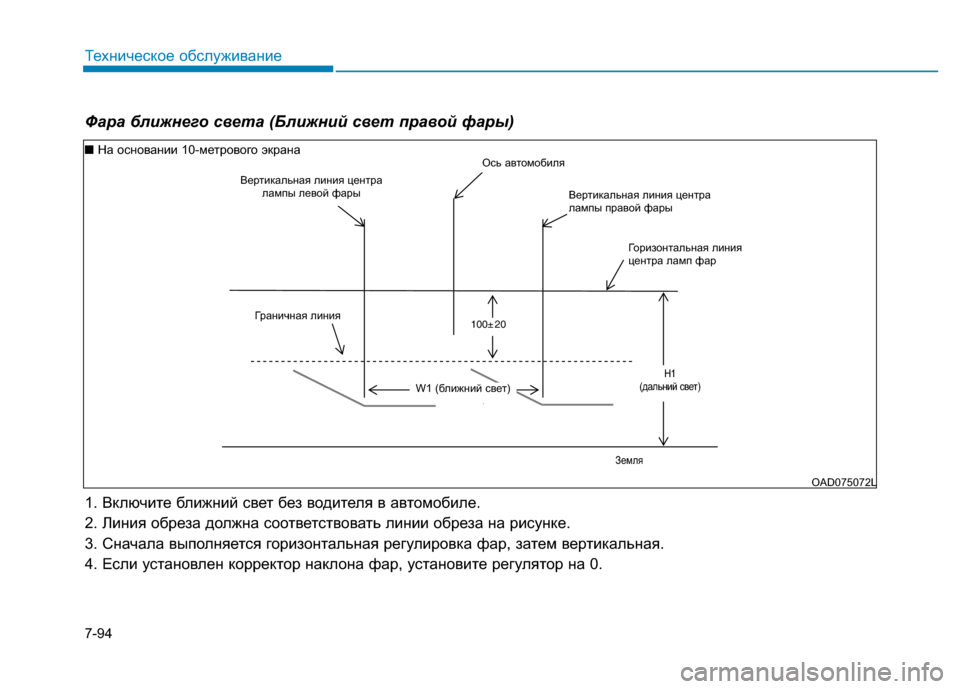

Фара ближнего света (Ближний свет правой фары)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
W1
Low Beam)CAR AXIS
CUT- OFF LINE
Horizontal line of head
lamp bulb center
Vertical line of the left
head lamp bulb centerVertical line of the right head
lamp bulb center
GROUND
100± 20
H1
Low beam)
OAD075072L
■ На основании 10-метрового экрана
Земля
H1
(дальний свет)
Горизонтальная линия
центра ламп фар
Вертикальная линия центра
лампы правой фары
Ось автомобиля
Вертикальная линия центра
лампы левой фары
Граничная линия
W1 (ближний свет)

7-95
Техническое обслуживание
7
Передняя противотуманная фара
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
Vertical line of the left fog lamp bulb center
Vertical line of the right fog lamp bulb center
H3 (Front fog)
CAR AXIS
Upper limit
Horizontal line of fog lamp bulb center
CUT-OFF LINE
W3 (Front fog)
GROUND
OAD075073L
■ На основании 10-метрового экранаОСЬ АВТОМОБИЛЯ
Верхний п
W3 (п/тум. фара)
H3 (п/тум. фара)
ЗЕМЛЯ
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия между центрами
ламп противотуманных фар
Вертикальная линия центра лампы
правой противотуманной фары

7-96
Техническое обслуживание
Замена лампы заднего
комбинированного фонаря
(1) Габаритный огонь/стоп-сигнал
(2) Габаритный огонь
(3) Лампа указателя поворота
(4) Фонарь заднего хода
(5) Противотуманная фара
(при наличии)
Внешняя лампа
1.Откройте крышку багажника.
2.Снимите сервисную крышку,
потянув ее.OAD075036
■ Тип A (ламповые)
OAD075036
■ Тип B (светодиодные)
OAD075036
■ Тип C
(светодиодные с противотуманными фарами)
OAD075049

7-97
Техническое обслуживание
7
3.Ослабьте гайки крепления узла.
4.Извлеките блок-фару заднего
комбинированного фонаря из
корпуса автомобиля.
Стоп-сигналы/габаритный огонь
и лампа указателя поворота
OAD075037
OAD075038 ■Тип A
■Тип B, C
Габаритный огонь/
стоп-сигнал
Указатель поворота
Указатель поворота
OAD075051OAD075050
