Hyundai Genesis 2011 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
6
7

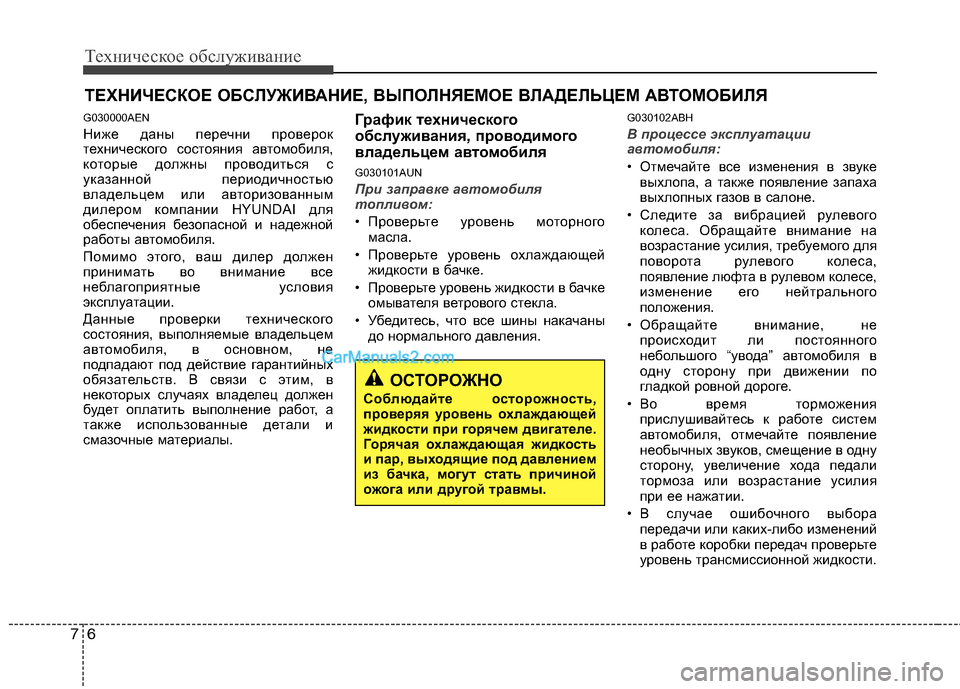

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
G030000AEN
Ниже даны перечни проверок
технического состояния автомобиля,
которые должны проводиться с
указанной периодичностью
владельцем или авторизованным
дилером компании HYUNDAI для
обеспечения безопасной и надежной
работы автомобиля.
Помимо этого, ваш дилер должен
принимать во внимание все
неблагоприятные условия
эксплуатации.
Данные проверки технического
состояния, выполняемые владельцем
автомобиля, в основном, не
подпадают под действие гарантийных
обязательств. В связи с этим, в
некоторых случаях владелец должен
будет оплатить выполнение работ, а
также использованные детали и
смазочные материалы. График технического
обслуживания, проводимого
владельцем ав
томобиля
G030101AUN
При заправке автомобиля
топливом:
• Проверьте уровень моторного масла.
• Проверьте уровень охлаждающей жидкости в бачке.
• Проверьте уровень жидкости в бачке омывателя ветрового стекла.
• Убедитесь, что все шины накачаны до нормального давления. G030102ABH
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса,
появление люфта в рулевом колесе,
изменение его нейтрального
положения.
• Обращайте внимание, не происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

77
Техническое обслуживание

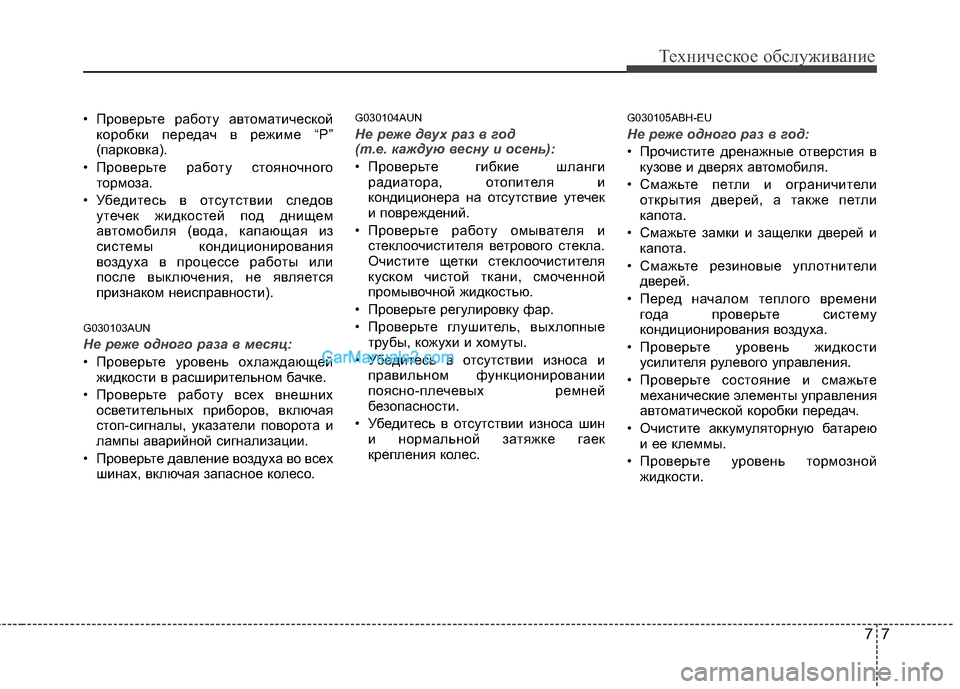

• Проверьте работу автоматическойкоробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного тормоза.
• Убедитесь в отсутствии следов утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
G030103AUN
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей жидкости в расширительном бачке.
• Проверьте работу всех внешних осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех шинах, включая запасное колесо. G030104AUN
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин и нормальной затяжке гаек
крепления колес. G030105ABH-EU
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и капота.
• Смажьте резиновые уплотнители дверей.
• Перед началом теплого времени года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости усилителя рулевого управления.
• Проверьте состояние и смажьте механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею и ее клеммы.
• Проверьте уровень тормозной жидкости.

Техническое обслуживание
8
7

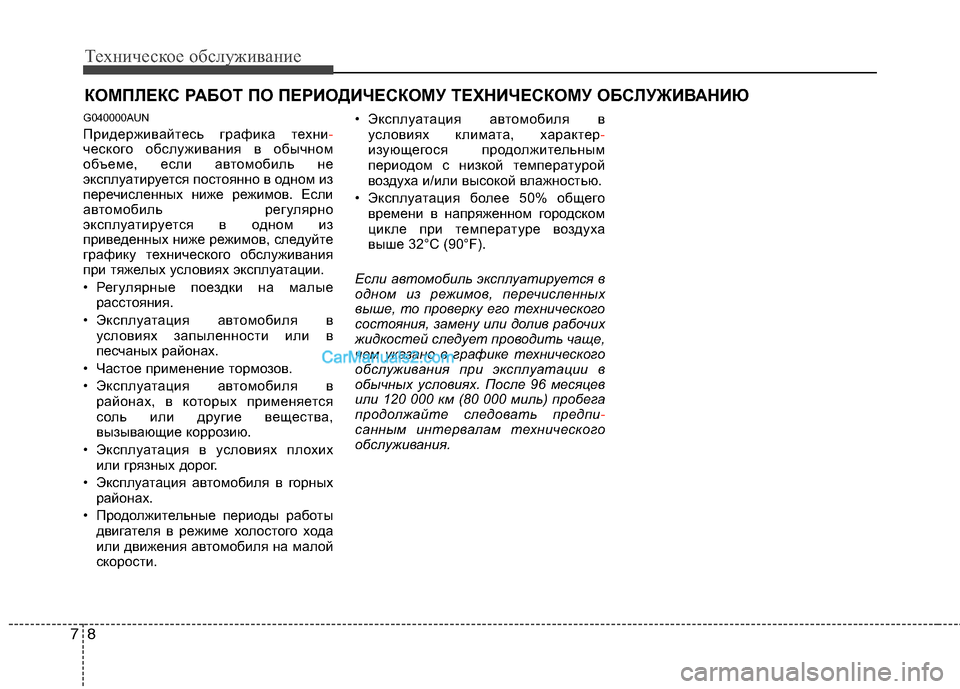

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G040000AUN
Придерживайтесь графика техни
-ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые расстояния.
• Эксплуатация автомобиля в условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих или грязных дорог.
• Эксплуатация автомобиля в горных районах.
• Продолжительные периоды работы двигателя в режиме холостого хода
или движения автомобиля на малой
скорости. • Эксплуатация автомобиля в
условиях климата, характер-изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После 96 месяцев
или 120 000 км (80 000 миль) пробега
продолжайте следовать предпи
-санным интервалам технического
обслуживания.

79
Техническое обслуживание

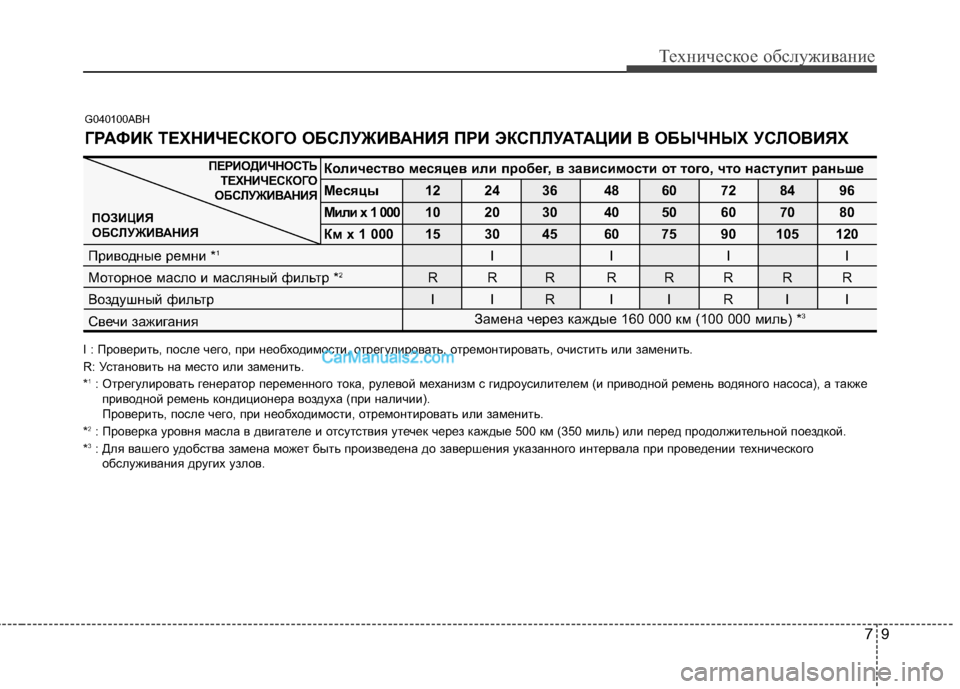

G040100ABH
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 1
: Отрегулировать генератор переменного тока, рулевой м еханизм с гидроусилителем (и приводной ремень водяного насоса), а также
приводной ремень кондиционера воздуха (при наличии).
Проверить, после чего, при необходимости, отремонтировать или заменить.
* 2
: Проверка уровня масла в двигателе и отсутствия утечек чер ез каждые 500 км (350 миль) или перед продолжительной пое здкой.
* 3
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
Замена через каждые 160 000 км (100 000 миль) * 3
Количество месяцев или пробег, в зависимости от того
, что наступит раньше
Месяцы 12 24 36 48 60 72 84 96
Мили x 1 000 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0
Км x 1 000 15 30 45 60 75 90 105 120
Приводные ремни * 1
IIII
Моторное масло и масляный фильтр * 2
RRR RRRRR
Воздушный фильтр I I R I I R I I
Свечи зажигания ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ

Техническое обслуживание
10
7
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Зазор клапанов (3.8L) * 4
Шланг вентиляции и крышка заливной III IIIII
горловины топливного бака
Воздушный фильтр системы вентиляции IIRIIRII
топливного бака
Шланги вакуумной системы и II
системы вентиляции картера двигателя
Вакуумные шланги I I I I I I I I
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 4
: При наличии сильного шума клапанов и/или вибрации дв игателя проверьте и отрегулируйте при необходимости. Эт у операция
должна выполняться авторизованным дилером компании HYUND AI.
* 5
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

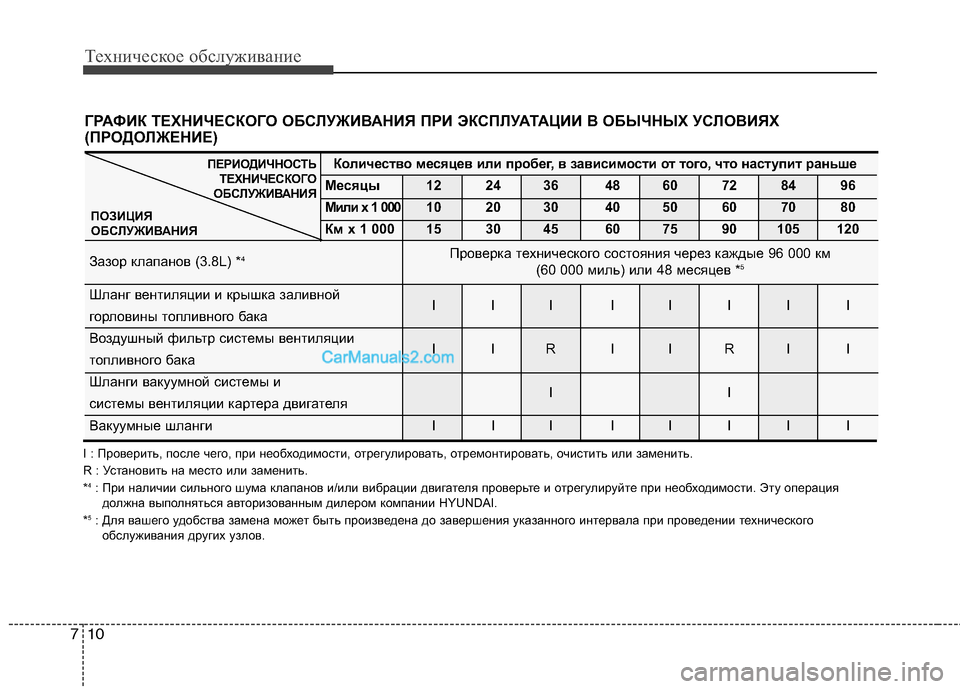

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Проверка технического состояния через каждые 96 000 км
(60 000 миль) или 48 месяцев * 5

711
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Топливный фильтр RR
Топливные трубопроводы, гибкие шланги III IIIII
и соединения
Система охлаждения
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
Ежедневная проверка “Уровень охлаждающей жидкости и отсутствие уте чек”
Проверка “Водяной насос” при замене ремня привода насоса или
ремня привода газораспределительного механизма
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

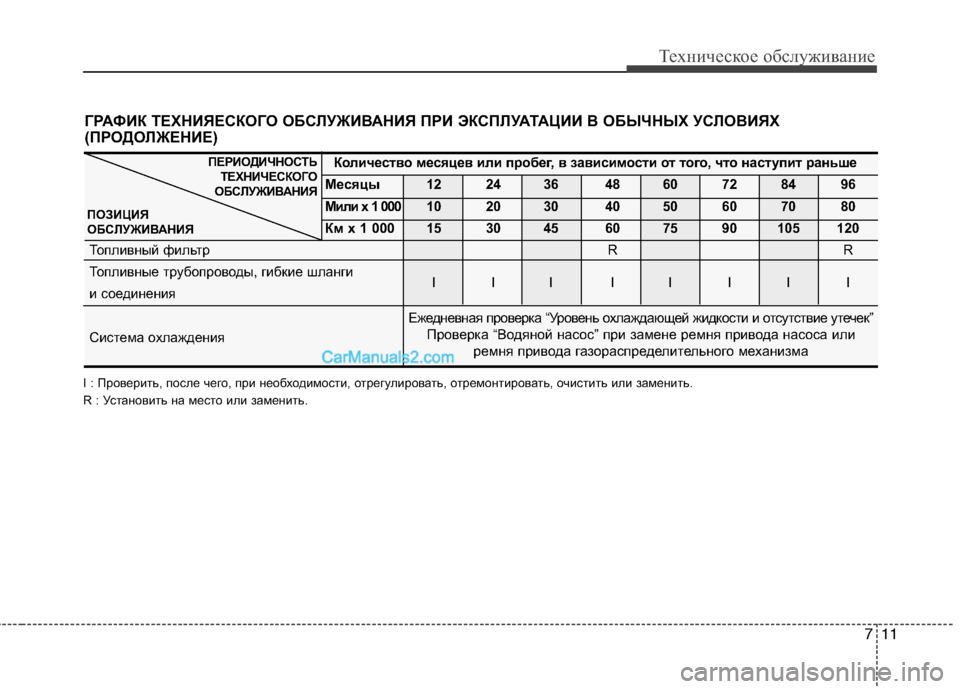

ГРАФИК ТЕХНИЯЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)

Техническое обслуживание
12
7

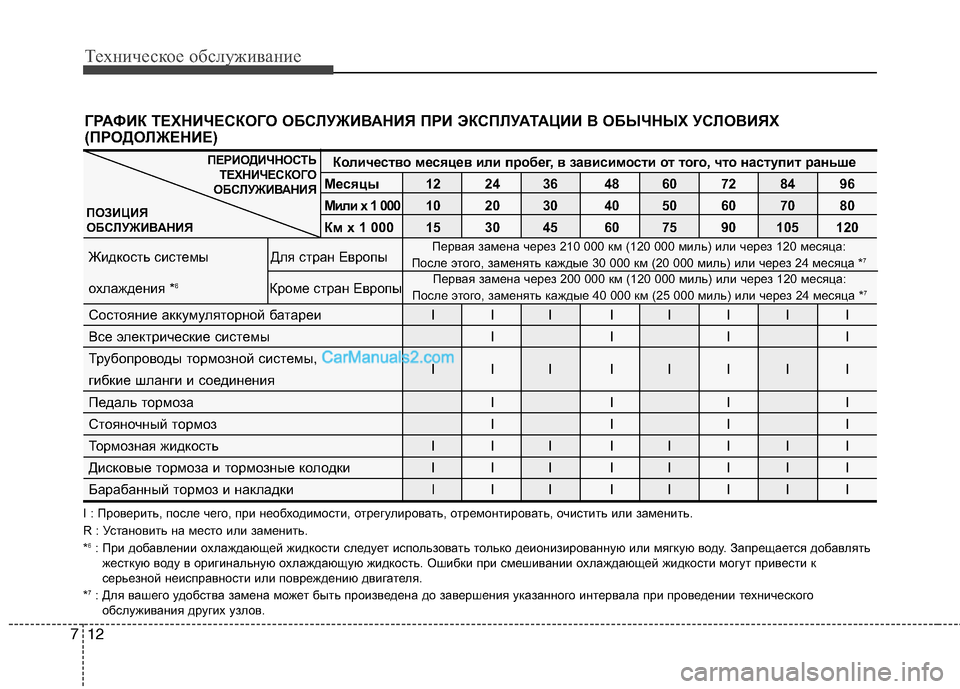

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 6
: При добавлении охлаждающей жидкости следует использовать тольк о деионизированную или мягкую воду. Запрещается добавлять
жесткую воду в оригинальную охлаждающую жидкость. Ошибки при смешивани и охлаждающей жидкости могут привести к
серьезной неисправности или повреждению двигателя.
* 7
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Жидкость системы Для стран Европы
охлаждения * 6
Кроме стран Европы
Состояние аккумуляторной батареи I I I I I I I I
Все электрические системы I I I I
Трубопроводы тормозной системы,
III IIIII
гибкие шланги и соединения
Педаль тормоза I I I I
Стояночный тормоз I I I I
Тормозная жидкостьIII IIIII
Дисковые тормоза и тормозные колодки I I I I I I I I
Барабанный тормоз и накладки III II I I I
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Первая замена через 210 000 км (120 000 миль) или через 120 месяца:
После этого, заменять каждые 30 000 км (20 000 миль) или че рез 24 месяца *7
Первая замена через 200 000 км (120 000 миль) или через 120 месяца:
После этого, заменять каждые 40 000 км (25 000 миль) или че рез 24 месяца *7

713
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 8
: Масло заднего дифференциала необходимо заменять после каждого случая погружения в воду.
* 9
: Используйте только трансмиссионную жидкость для автоматических коро бок передач указанного типа. (Обратитесь в
«Рекомендованные горюче-смазочные материалы» в разделе 8 или на фабричной марке в моторном отсеке.)

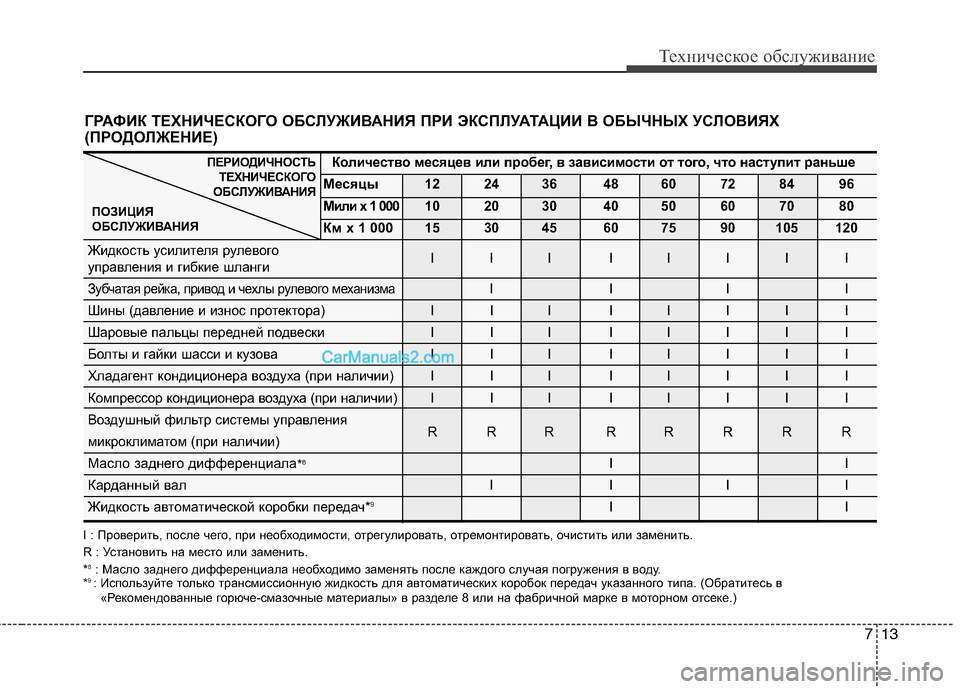

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Жидкость усилителя рулевого III IIIII
управления и гибкие шланги
Зубчатая рейка, привод и чехлы рулевого механизмаIIII
Шины (давление и износ протектора) I I I I I I I I
Шаровые пальцы передней подвески I I I I I I I I
Болты и гайки шасси и кузова I I I I I I I I
Хладагент кондиционера воздуха (при наличии) I I I I I I I I
Компрессор кондиционера воздуха (при наличии) I I I I I I I I
Воздушный фильтр системы управления RRR RRRRR
микроклиматом (при наличии)
Масло заднего дифференциала* 8II
Карданный валIIII
Жидкость автоматической коробки передач* 9
II
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

Техническое обслуживание
14
7
G040200ABH-EE

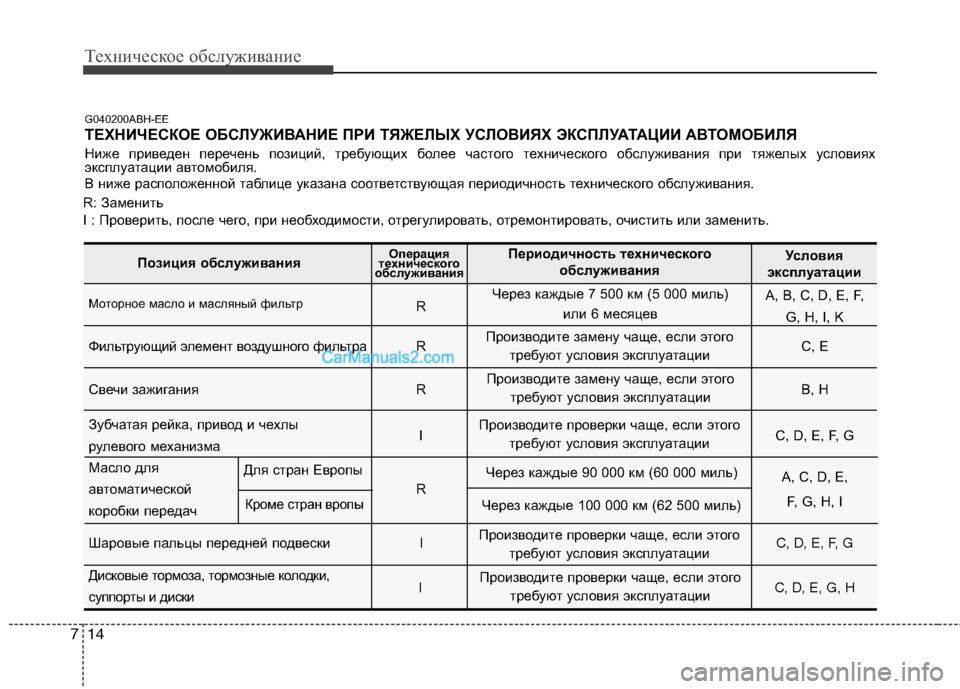

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВ ТОМОБИЛЯ
Ниже приведен перечень позиций, требующих более частого техни ческого обслуживания при тяжелых условиях
эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периодичн ость технического обслуживания.
R: Заменить
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
Моторное масло и масляный фильтр
R A, B, C, D, E, F,
G, H, I, K
Фильтрующий элемент воздушного фильтра R C, E
Свечи зажигания R B, H
Зубчатая рейка, привод и чехлы I C, D, E, F, G
рулевого механизма
Масло для
автоматической R A, C, D, E,
коробки передач F, G, H, I
Шаровые пальцы передней подвески I C, D, E, F, G
Дисковые тормоза, тормозные колодки, I C, D, E, G, H
суппорты и диски
Позиция обслуживания Операция
технического
обслуживания Периодичность технического
обслуживания Условия
эксплуатации
Производите замену чаще, если этого требуют условия эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите замену чаще, если этого
требуют условия эксплуатации
Через каждые 7 500 км (5 000 миль)
или 6 месяцев
Производите проверки чаще, если этого требуют условия эксплуатации
Через каждые 90 000 км (60 000 миль)
Для стран Европы
Через каждые 100 000 км (62 500 миль)
Кроме стран вропы
Производите проверки чаще, если этоготребуют условия эксплуатации

715
Техническое обслуживание

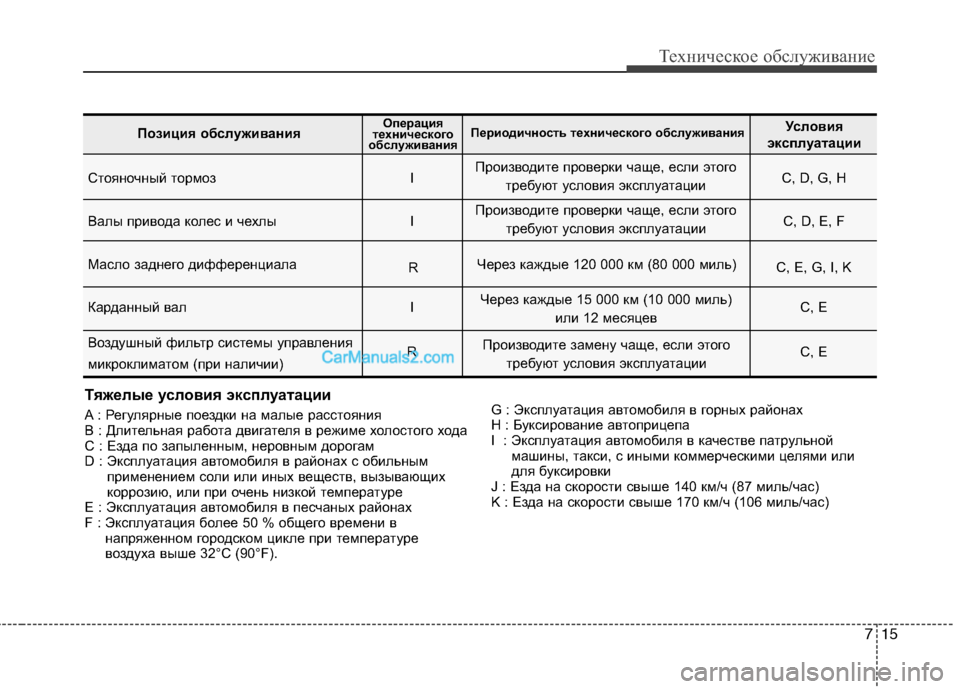

Тяжелые условия эксплуатации
A : Регулярные поездки на малые расстояния
B : Длительная работа двигателя в режиме холостого хода
C : Езда по запыленным, неровным дорогам
D : Эксплуатация автомобиля в районах с обильнымприменением соли или иных веществ, вызывающих
коррозию, или при очень низкой температуре
Е : Эксплуатация автомобиля в песчаных районах
F : Эксплуатация более 50 % общего времени в напряженном городском цикле при температуре
воздуха выше 32°C (90°F). G : Эксплуатация автомобиля в горных районах
Н : Буксирование автоприцепа
I : Эксплуатация автомобиля в качестве патрульной
машины, такси, с иными коммерческими целями или
для буксировки
J : Езда на скорости свыше 140 км/ч (87 миль/час)
: Езда на скорости свыше 170 км/ч (106 миль/час)
Стояночный тормоз I C, D, G, H
Валы привода колес и чехлы I C, D, E, F
Масло заднего дифференциала Через каждые 120 000 км (80 000 миль)
C, E, G, I, K
Карданный вал I C, E
Воздушный фильтр системы управления R C, E
микроклиматом (при наличии)
Позиция обслуживания Операция
технического
обслуживания Периодичность технического обслуживания
Условия
эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите замену чаще, если этого требуют условия эксплуатации
Через каждые 15 000 км (10 000 миль)
или 12 месяцев
R
