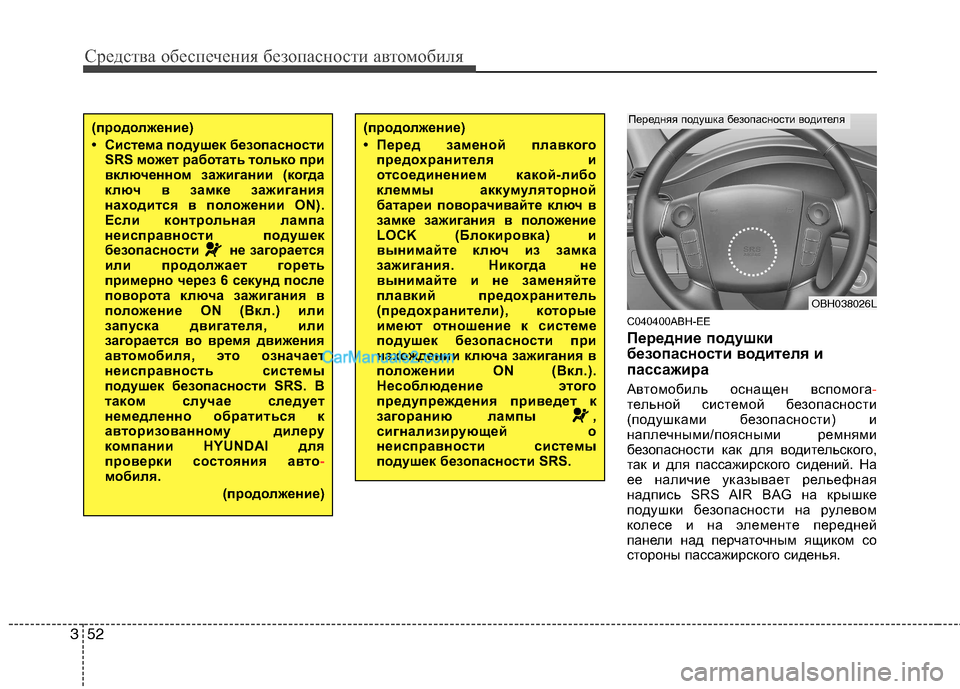

Page 71 of 468

Средства обеспечения безопасности автомобиля
52
3
C040400ABH-EE
Передние подушки
безопасности водителя и
пассажира
Автомобиль оснащен вспомога
-тельной системой безопасности
(подушками безопасности) и
наплечными/поясными ремнями
безопасности как для водительского,
так и для пассажирского сидений. На
ее наличие указывает рельефная
надпись SRS AIR BAG на крышке
подушки безопасности на рулевом
колесе и на элементе передней
панели над перчаточным ящиком со
стороны пассажирского сиденья.
OBH038026L
Передняя подушка безопасности водителя(продолжение)
• Перед заменой плавкого
предохранителя и
отсоединением какой-либо
клеммы акк умуляторной
батареи поворачивайте ключ в
замке зажигания в по ложение
LOCK (Блокировка) и
вынимайте ключ из замка
зажигания. Никогда не
вынимайте и не заменяйте
плавкий предохранитель
(предохранители), которые
имеют отношение к системе
подушек безопасности при
нахождении ключа зажигания в
положении ON (Вкл.).
Несоблюдение этого
предупреждения приведет к
загоранию лампы ,
сигнализирующей о
неисправности системы
подушек безопасности SRS.(продолжение)
• Система подушек безопасности SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа
неисправности подушек
безопасности не загорается
или продолжает гореть
примерно через 6 секунд после
поворота ключа зажигания в
положение ON (Вкл.) или
запуска двигателя, или
загорается во время движения
автом обиля, это означает
неисправность системы
подушек безопасности SRS. В
таком случае следует
немедленно обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки состояния авто
-мобиля.
(продолжение)

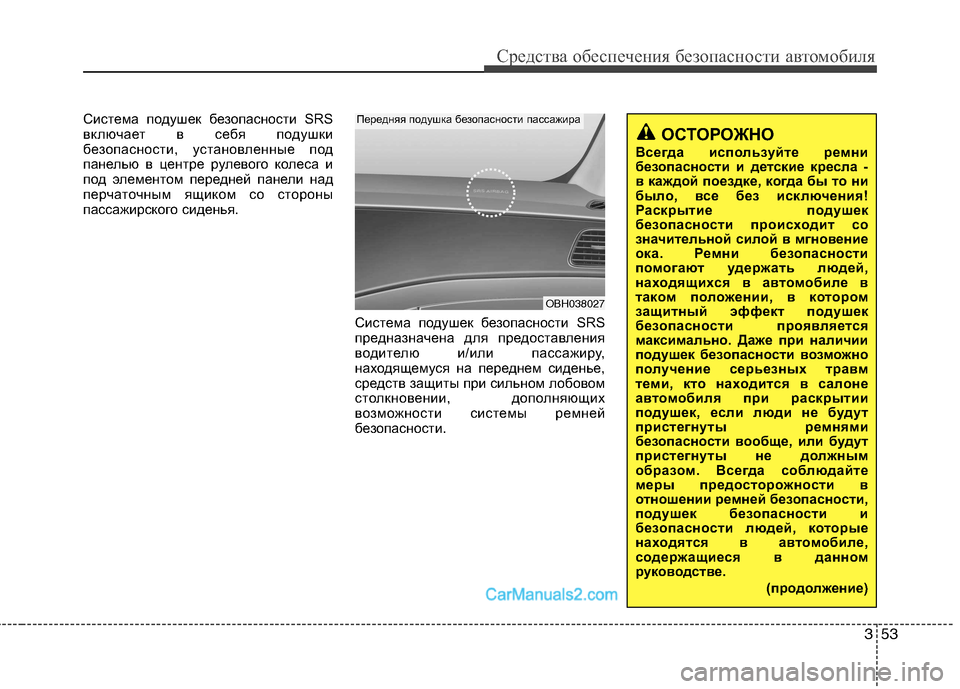

Page 72 of 468

353
Средства обеспечения безопасности автомобиля
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья. Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.
ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в а втомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автом обиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом. Всегда соблюдайте
меры предосторожности в
отношении ремней безопасности,
подушек безопасности и
безопасности людей, которые
находятся в автом обиле,
содержащиеся в данном
руководстве.
(продолжение)
OBH038027
Передняя подушка безопасности пассажира

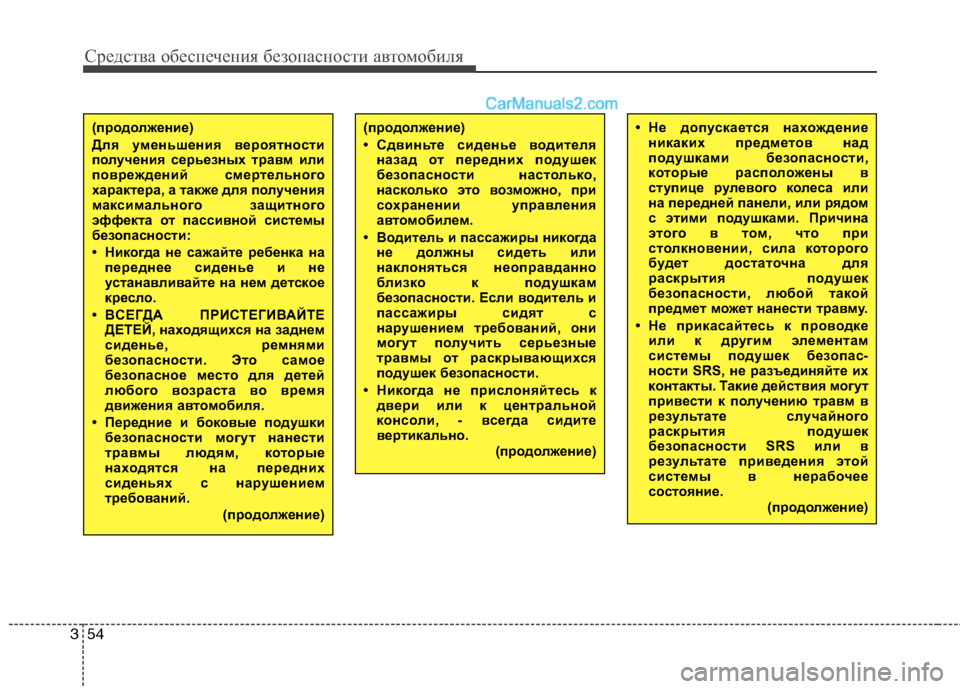

Page 73 of 468

Средства обеспечения безопасности автомобиля
54
3
(продолжение)
• Сдвиньте сиденье водителя
назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автом обилем.
• Водитель и пассажиры никогда не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к двери или к центральной
консоли, - всегда сидите
вертикально.
(продолжение)• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Не прикасайтесь к проводке или к другим элементам
системы подушек безопас-
ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного
раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)(продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка напереднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения а втомобиля.
• Передние и боковые подушки безопасности могут нанести
травмы людям, которые
находятся на передних
сиденьях с нарушением
требований.
(продолжение)

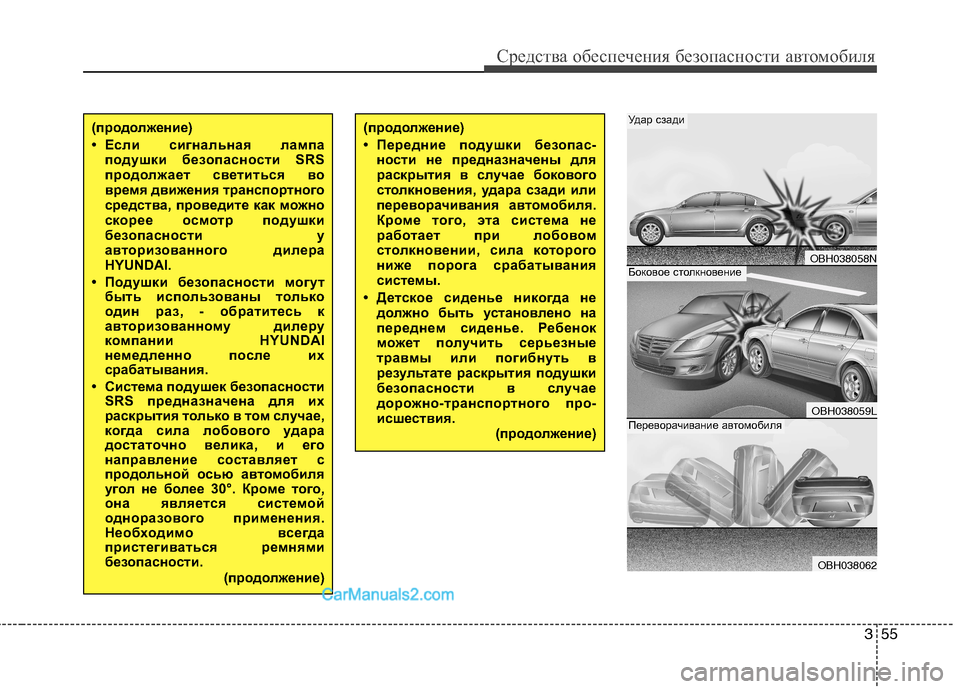

Page 74 of 468

355
Средства обеспечения безопасности автомобиля
(продолжение)
• Передние подушки безопас-ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания а втомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не должно быть установлено на
переднем сиденье. Ребенок
может пол учить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
(продолжение)
OBH038058N
OBH038059L
OBH038062
Удар сзади
Боковое столкновение
Переворачивание автомобиля
(продолжение)
• Если сигнальная лампаподушки безопасности SRS
продолжает светиться во
время движения транспортного
средства, проведите как можно
скорее осмотр подушки
безопасности у
авторизованного дилера
HYUNDAI.
• Подушки безопасности могут быть использованы только
один раз, - обратитесь к
авторизованному дилеру
компании HYUNDAI
немедленно после их
срабатывания.
• Система подушек безопасности SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью а втомобиля
угол не более 30°. Кроме того,
она является системой
одноразового применения.
Необходимо всегда
пристегиваться ремнями
безопасности.
(продолжение)

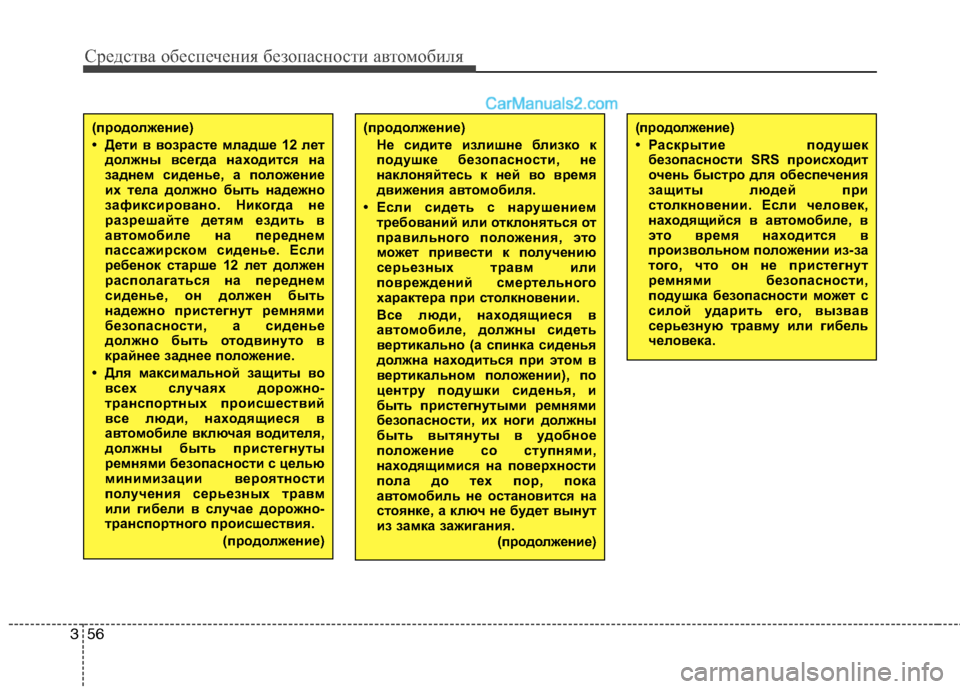

Page 75 of 468

Средства обеспечения безопасности автомобиля
56
3
(продолжение)
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения а втомобиля.
• Если сидеть с нарушением требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
Все люди, находящиеся в
автом обиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автом обиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
(продолжение)(продолжение)
• Раскрытие подушекбезопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в а втомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.(продолжение)
• Дети в возрасте младше 12 лет должны всегда находится на
заднем сиденье, а по ложение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автом обиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее по ложение.
• Для максимальной защиты во всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автом обиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
(продолжение)

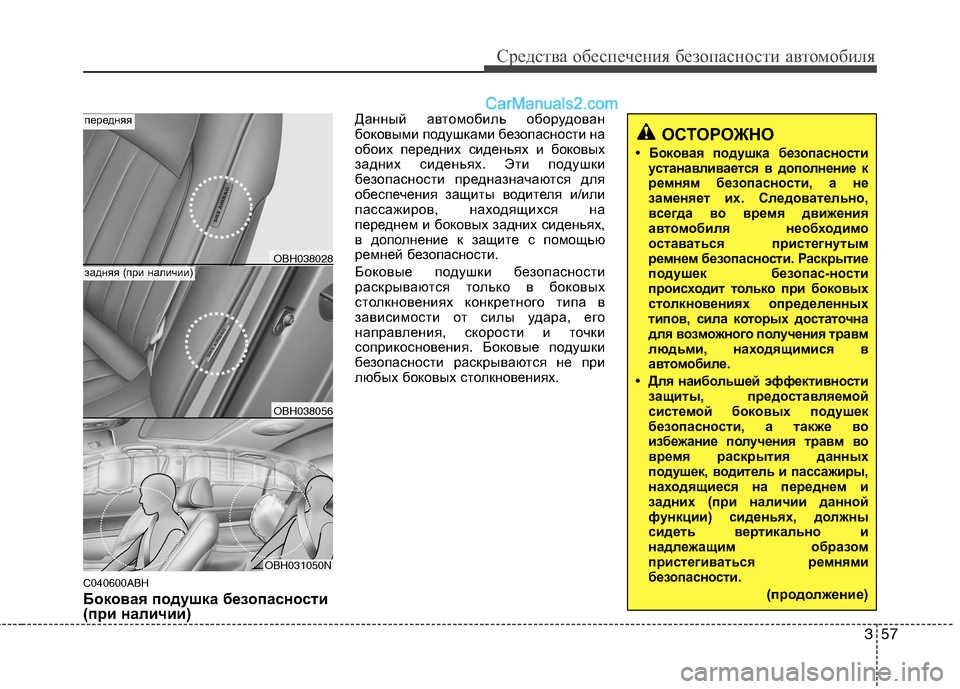

Page 76 of 468

357
Средства обеспечения безопасности автомобиля
C040600ABH
Боковая подушка безопасности
(при наличии)Данный автомобиль оборудован
боковыми подушками безопасности на
обоих передних сиденьях и боковых
задних сиденьях. Эти подушки
безопасности предназначаются для
обеспечения защиты водителя и/или
пассажиров, находящихся на
переднем и боковых задних сиденьях,
в дополнение к защите с помощью
ремней безопасности.
Боковые подушки безопасности
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Боковые подушки
безопасности раскрываются не при
любых боковых столкновениях.
ОСТОРОЖНО
• Боковая подушка безопасности
устанавливается в дополнение к
ремням безопасности, а не
заменяет их. Следовательно,
всегда во время движения
автомобиля необходимо
оставаться пристегнутым
ремнем безопасности. Раскрытие
подушек безопас-ности
происходит только при боковых
столкновениях определенных
типов, сила которых достаточна
для возможного получения травм
людьми, находящимися в
автом обиле.
• Для наибольшей эффективности защиты, предоставляемой
системой боковых подушек
безопасности, а также во
избежание получения травм во
время раскрытия данных
подушек, водитель и пассажиры,
находящиеся на переднем и
задних (при наличии данной
функции) сиденьях, должны
сидеть вертикально и
надлежащим образом
пристегиваться ремнями
безопасности.
(продолжение)
OBH038028
OBH038056
OBH031050N
передняя
задняя (при наличии)

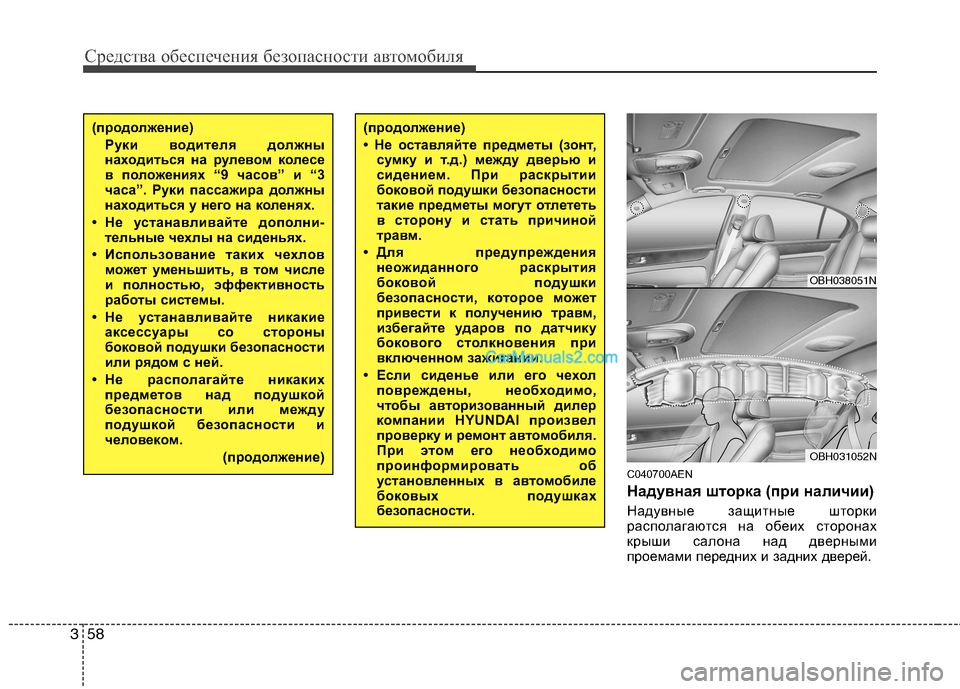

Page 77 of 468

Средства обеспечения безопасности автомобиля
58
3
C040700AEN
Надувная шторка (при наличии)
Надувные защитные шторки
располагаются на обеих сторонах
крыши салона над дверными
проемами передних и задних дверей.
(продолжение)
• Не оставляйте предметы (зонт,
сумку и т.д.) между дверью и
сидением. При раскрытии
боковой подушки безопасности
такие предметы могут о тлететь
в сторону и стать причиной
травм.
• Для предупреждения неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к получению травм,
избегайте ударов по датчику
бокового столкновения при
включенном зажигании.
• Если сиденье или его чехол повреждены, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку и ремонт а втомобиля.
При этом его необходимо
проинформировать об
установленных в ав томобиле
боковых подушках
безопасности.
OBH038051N
OBH031052N
(продолжение)
Руки водителя должны
находиться на рулевом колесе
в положениях “9 часов” и “3
часа”. Руки пассажира должны
находиться у него на коленях.
• Не устанавливайте дополни- тельные чехлы на сиденьях.
• Использование таких чехлов может у меньшить, в том числе
и полностью, эффективность
работы системы.
• Не устанавливайте никакие аксессуары со стороны
боковой подушки безопасности
или рядом с ней.
• Не располагайте никаких предметов над подушкой
безопасности или между
подушкой безопасности и
человеком.
(продолжение)
Page 78 of 468

359
Средства обеспечения безопасности автомобиля

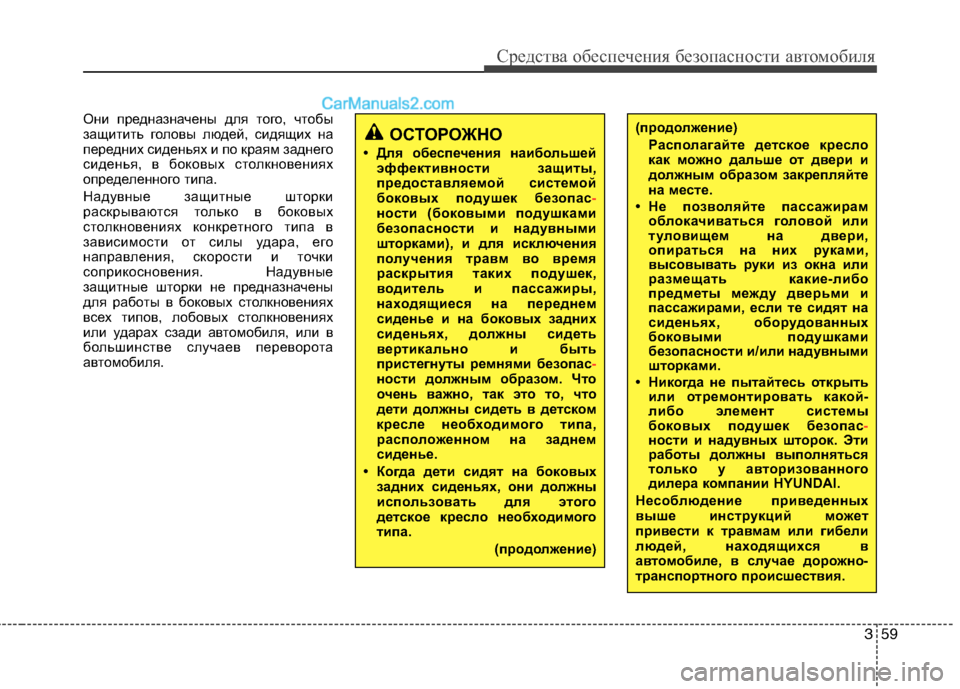

Они предназначены для того, чтобы
защитить головы людей, сидящих на
передних сиденьях и по краям заднего
сиденья, в боковых столкновениях
определенного типа.
Надувные защитные шторки
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Надувные
защитные шторки не предназначены
для работы в боковых столкновениях
всех типов, лобовых столкновениях
или ударах сзади автомобиля, или в
большинстве случаев переворота
автомобиля.
ОСТОРОЖНО
• Для обеспечения наибольшей эффективности защиты,
предоставляемой системой
боковых подушек безопас
-ности (боковыми подушками
безопасности и надувными
шторками), и для исключения
получения травм во время
раскрытия таких подушек,
водитель и пассажиры,
находящиеся на переднем
сиденье и на боковых задних
сиденьях, должны сидеть
вертикально и быть
пристегнуты ремнями безопас
-ности должным образом. Что
очень важно, так это то, что
дети должны сидеть в детском
кресле необходимого типа,
распо ложенном на заднем
сиденье.
• Когда дети сидят на боковых задних сиденьях, они должны
использовать для этого
детское кресло необходимого
типа.
(продолжение)
(продолжение)Располагайте детское кресло
как можно дальше от двери и
должным образом закрепляйте
на месте.
• Не позволяйте пассажирам облокачиваться головой или
туловищем на двери,
опираться на них руками,
высовывать руки из окна или
размещать какие-либо
предметы между дверьми и
пассажирами, если те сидят на
сиденьях, оборудованных
боковыми подушками
безопасности и/или надувными
шторками.
• Никогда не пытайтесь открыть или отремонтировать какой-
либо элемент системы
боковых подушек безопас
-ности и надувных шторок. Эти
работы должны выполняться
только у авторизованного
дилера компании HYUNDAI.
Несоблюдение приведенных
выше инструкций может
привести к травмам или гибели
людей, находящихся в
автом обиле, в случае дорожно-
транспортного происшествия.
Page 79 of 468

Средства обеспечения безопасности автомобиля
60
3
C040800ABH
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автом обиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости. Другими словами, не
следует удивляться тому, что
подушки безопасности не
раскрылись, а а втомобиль
поврежден и даже не подлежит
восстановлению.

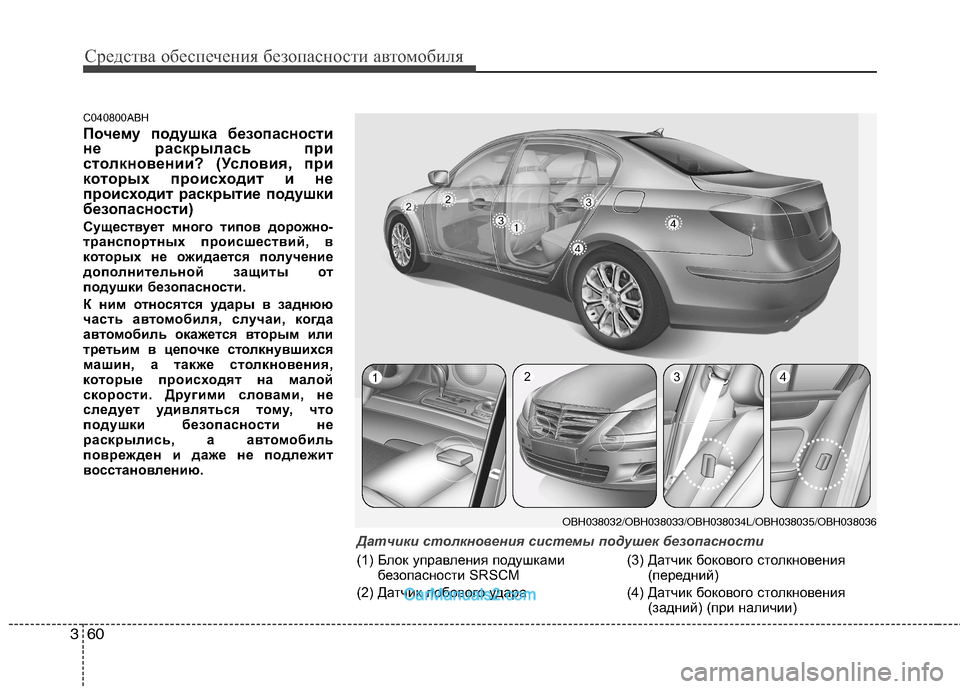

Датчики столкновения системы подушек безопасности
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара (3) Датчик бокового столкновения
(передний)
(4) Датчик бокового столкновения (задний) (при наличии)
OBH038032/OBH038033/OBH038034L/OBH038035/OBH038036
1234
Page 80 of 468

361
Средства обеспечения безопасности автомобиля
C040801AEN

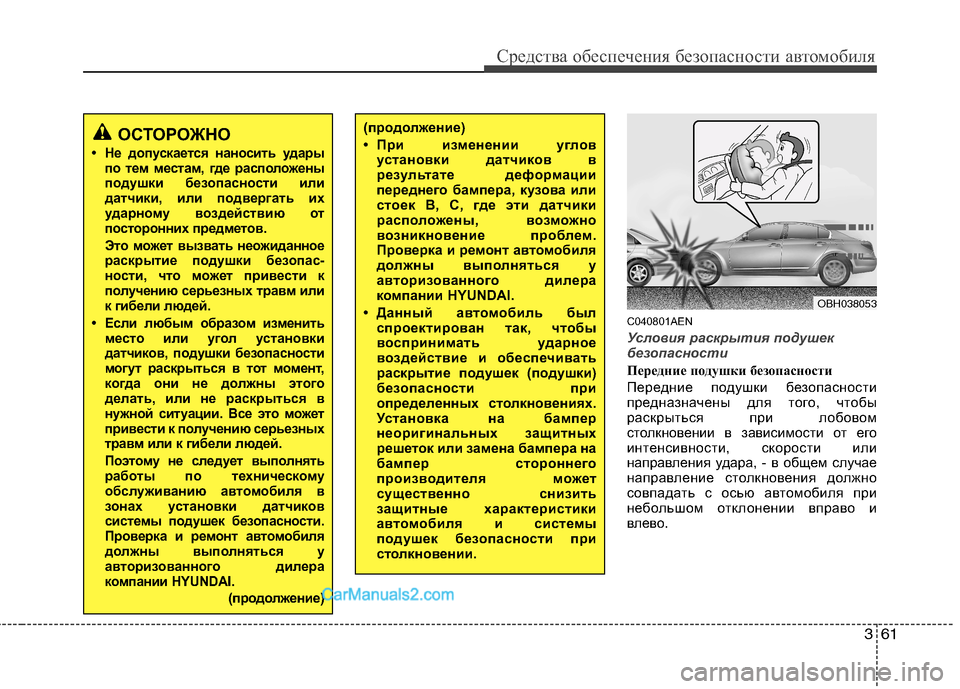

Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом
столкновении в зависимости от его
интенсивности, скорости или
направления удара, - в общем случае
направление столкновения должно
совпадать с осью автомобиля при
небольшом отклонении вправо и
влево.
(продолжение)
• При изменении угловустановки датчиков в
результате деформации
переднего бампера, кузова или
стоек В, С, где эти датчики
распо ложены, возможно
возникновение проблем.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
• Данный а втомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при
определенных столкновениях.
Установка на бампер
неоригинальных защитных
решеток или замена бампера на
бампер стороннего
производителя может
существенно снизить
защитные характеристики
автом обиля и системы
подушек безопасности при
столкновении.
OBH038053
ОСТОРОЖНО
• Не допускается наносить удары по тем местам, где распо ложены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки безопас-
ности, что м ожет привести к
получению серьезных травм или
к гибели людей.
• Если любым образом изменить место или угол установки
датчиков, подушки безопасности
могут раскрыться в тот момент,
когда они не должны этого
делать, или не раскрыться в
нужной ситуации. Все это может
привести к получению серьезных
травм или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
(продолжение)
