7-61
Техническое обслуживание
7
Замена шин
Если шина изношена равномерно,
то индикатор износа появится в
виде сплошной полосы, располо-
женной поперек протектора. Это
означает, что на шине остался
слой протектора толщиной менее
1,6 мм (1/16 дюйма). Если это
произошло, замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.
OLMB073027
Индикатор износа протектораУстанавливаемые на замену
шины
•Движение на изношенных
шинах представляет
большую опасность и
снижает эффективность
торможения, точность
рулевого управления и силу
сцепления.
•Штатные шины автомобиля
обеспечивают безопасность
поездки и управления.
Запрещается использовать
шины и колеса другого типа
и размера. Это может
повлиять на безопасность и
характеристики автомобиля
и привести к потере
управляемости или
опрокидыванию, в
результате чего возможны
серьезные травмы.
(Продолжение)
ОСТОРОЖНО
После замены колеса через
1000 км (620 миль) пробега
следует выполнить протяжку
гаек крепления колеса. Если
рулевое колесо трясется или
вибрирует транспортное
средство, это указывает на
несбалансированность
колеса. Должна быть
выполнена балансировка
колес. Если проблема не
устранена, рекомендуется
обратиться к официальному
дилеру HYUNDAI.
ВНИМАНИЕ

7-62
Техническое обслуживание

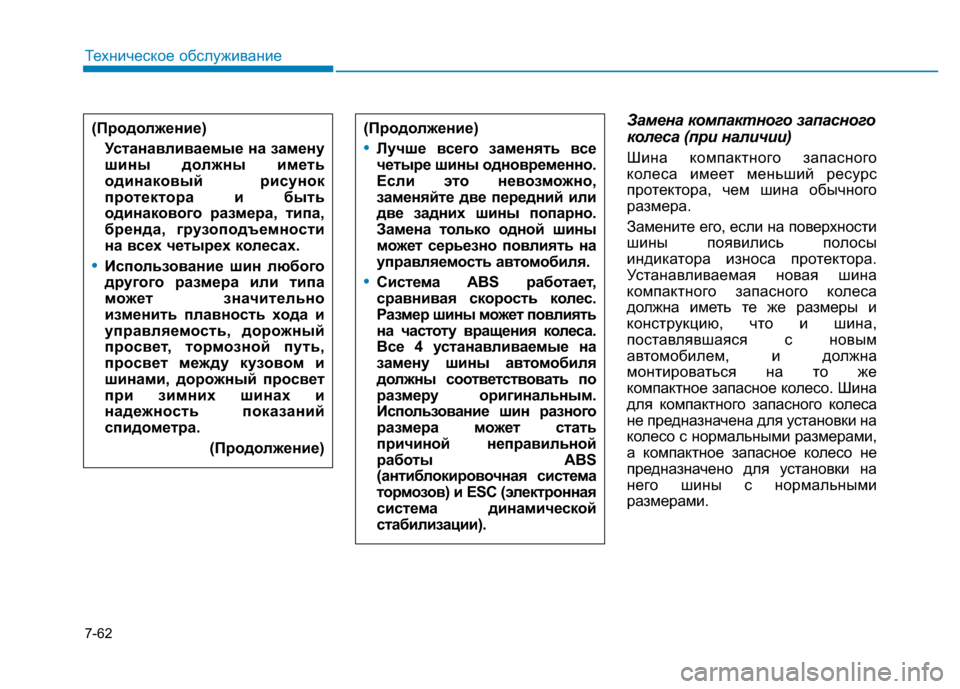

Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на поверхности
шины появились полосы
индикатора износа протектора.
Устанавливаемая новая шина
компактного запасного колеса
должна иметь те же размеры и
конструкцию, что и шина,
поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо. Шина
для компактного запасного колеса
не предназначена для установки на
колесо с нормальными размерами,
а компактное запасное колесо не
предназначено для установки на
него шины с нормальными
размерами. (Продолжение)•Лучше всего заменять все
четыре шины одновременно.
Если это невозможно,
заменяйте две передний или
две задних шины попарно.
Замена только одной шины
может серьезно повлиять на
управляемость автомобиля.
•Система ABS работает,
сравнивая скорость колес.
Размер шины может повлиять
на частоту вращения колеса.
Все 4 устанавливаемые на
замену шины автомобиля
должны соответствовать по
размеру оригинальным.
Использование шин разного
размера может стать
причиной неправильной
работы ABS
(антиблокировочная система
тормозов) и ESC (электронная
система динамической
стабилизации).
(Продолжение)
Устанавливаемые на замену
шины должны иметь
одинаковый рисунок
протектора и быть
одинакового размера, типа,
бренда, грузоподъемности
на всех четырех колесах.
•Использование шин любого
другого размера или типа
может значительно
изменить плавность хода и
управляемость, дорожный
просвет, тормозной путь,
просвет между кузовом и
шинами, дорожный просвет
при зимних шинах и
надежность показаний
спидометра.
(Продолжение)

7-63
Техническое обслуживание
7

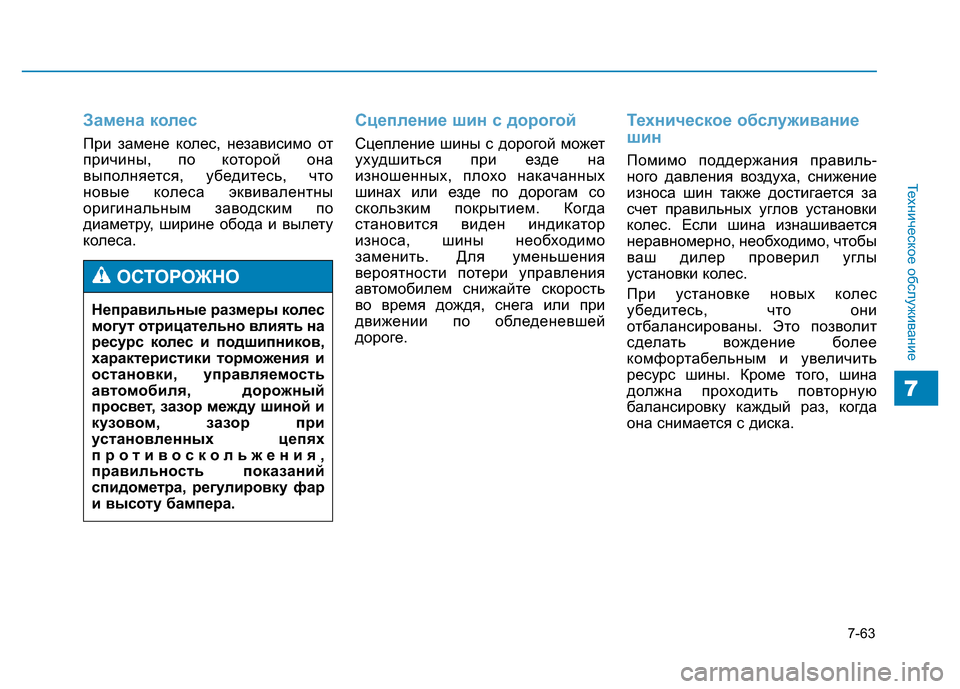

Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.
Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.
Техническое обслуживание
шин
Помимо поддержания правиль-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска. Неправильные размеры колес
могут отрицательно влиять на
ресурс колес и подшипников,
характеристики торможения и
остановки, управляемость
автомобиля, дорожный
просвет, зазор между шиной и
кузовом, зазор при
установленных цепях
противоскольжения,
правильность показаний
спидометра, регулировку фар
и высоту бампера.
ОСТОРОЖНО

7-64
Техническое обслуживание

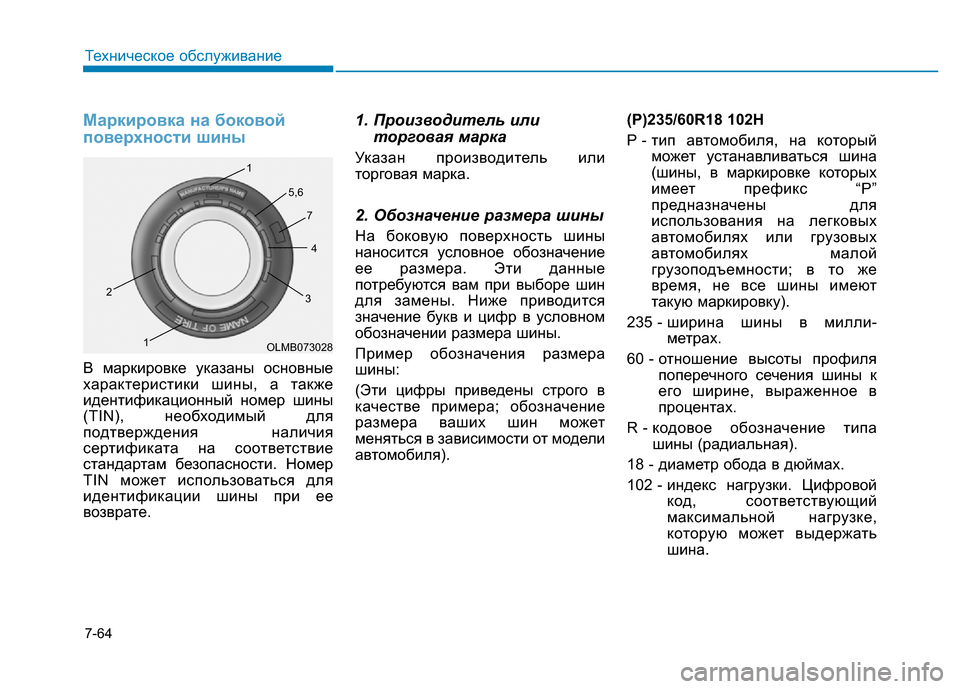

Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.
1. Производитель или
торговая марка
Указан производитель или
торговая марка.
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).(P)235/60R18 102H
P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
235 - ширина шины в милли-
метрах.
60 - отношение высоты профиля
поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа
шины (радиальная).
18 - диаметр обода в дюймах.
102 - индекс нагрузки. Цифровой
код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.
OLMB073028 1
1 2
34 5,6
7

7-65
Техническое обслуживание
7

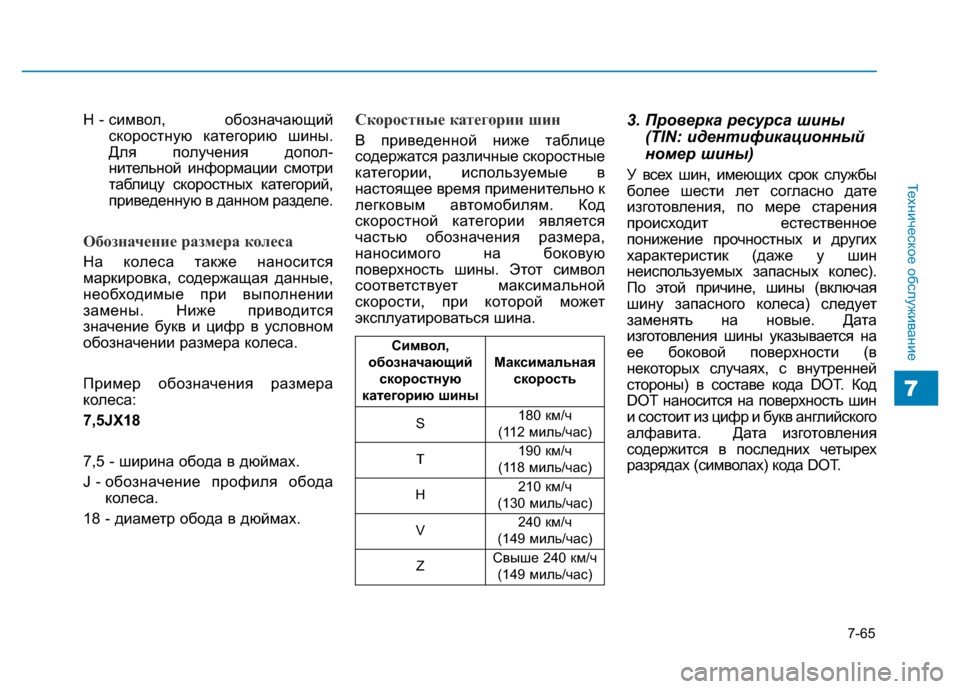

H - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации смотри
таблицу скоростных категорий,
приведенную в данном разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7,5JX18
7,5 - ширина обода в дюймах.
J - обозначение профиля обода
колеса.
18 - диаметр обода в дюймах.
Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.
3. Проверка ресурса шины
(TIN: идентификационный
номер шины)
всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается на
ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность шин
и состоит из цифр и букв английского
алфавита. Дата изготовления
содержится в последних четырех
разрядах (символах) кода DOT.
Символ,
обозначающий
скоростную
категорию шиныМаксимальная
скорость
S180 км/ч
(112 миль/час)
T190 км/ч
(118 миль/час)
H210 км/ч
(130 миль/час)
V240 км/ч
(149 миль/час)
ZСвыше 240 км/ч
(149 миль/час)

7-66
Техническое обслуживание

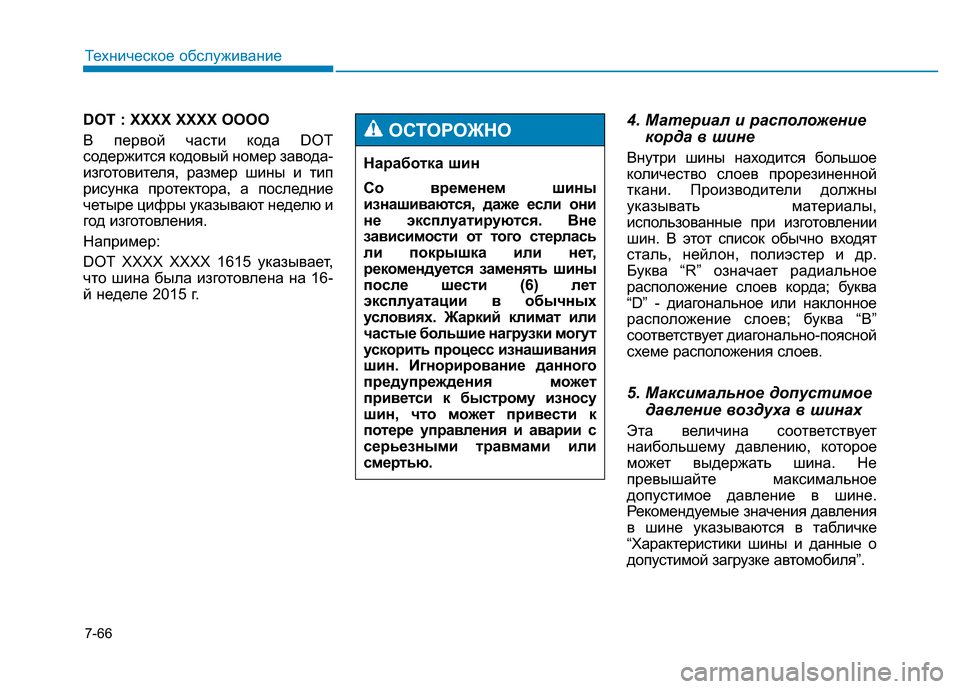

DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1615 указывает,
что шина была изготовлена на 16-
й неделе 2015 г.
4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления
в шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”. Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может привести к
потере управления и аварии с
серьезными травмами или
смертью.
ОСТОРОЖНО

7-67
Техническое обслуживание
7

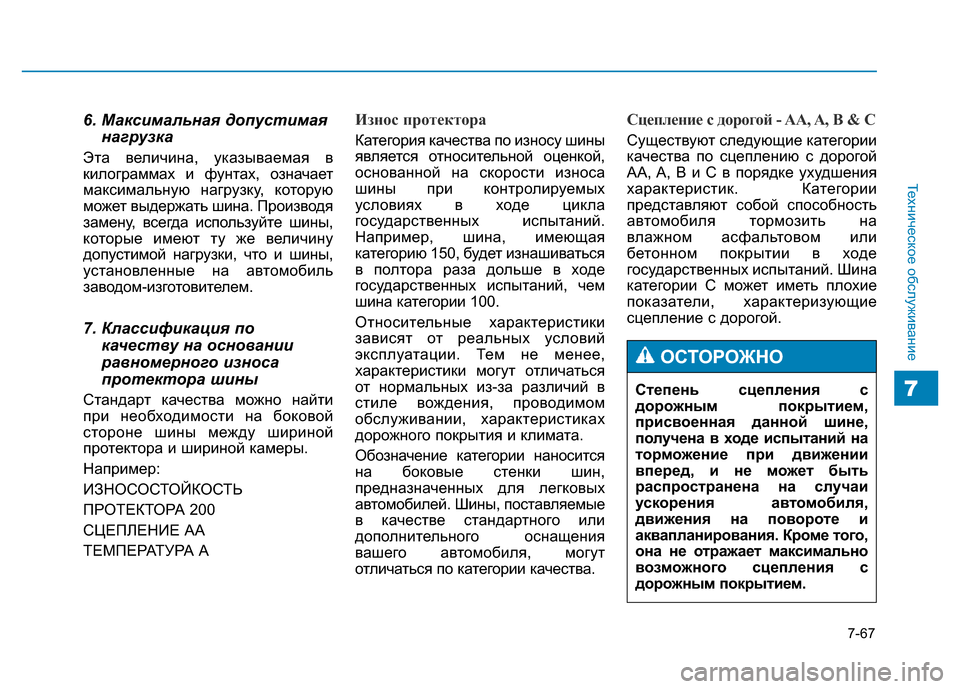

6. Максимальная допустимая
нагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина. Производя
замену, всегда используйте шины,
которые имеют ту же величину
допустимой нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по
качеству на основании
равномерного износа
протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не может быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.
ОСТОРОЖНО

7-68
Техническое обслуживание

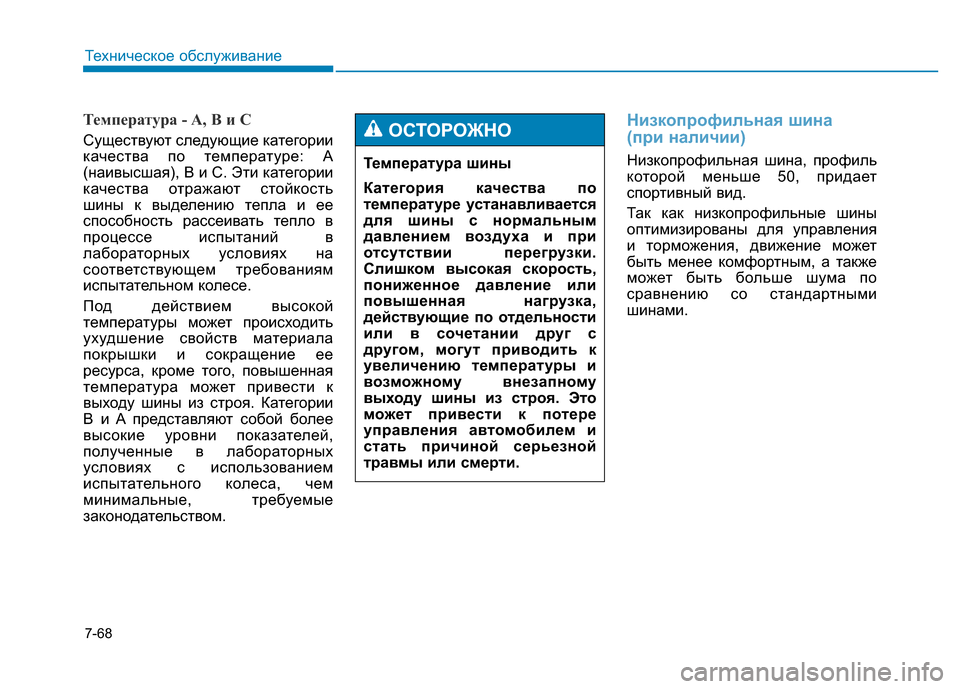

Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами. Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ОСТОРОЖНО

7-69
Техническое обслуживание
7

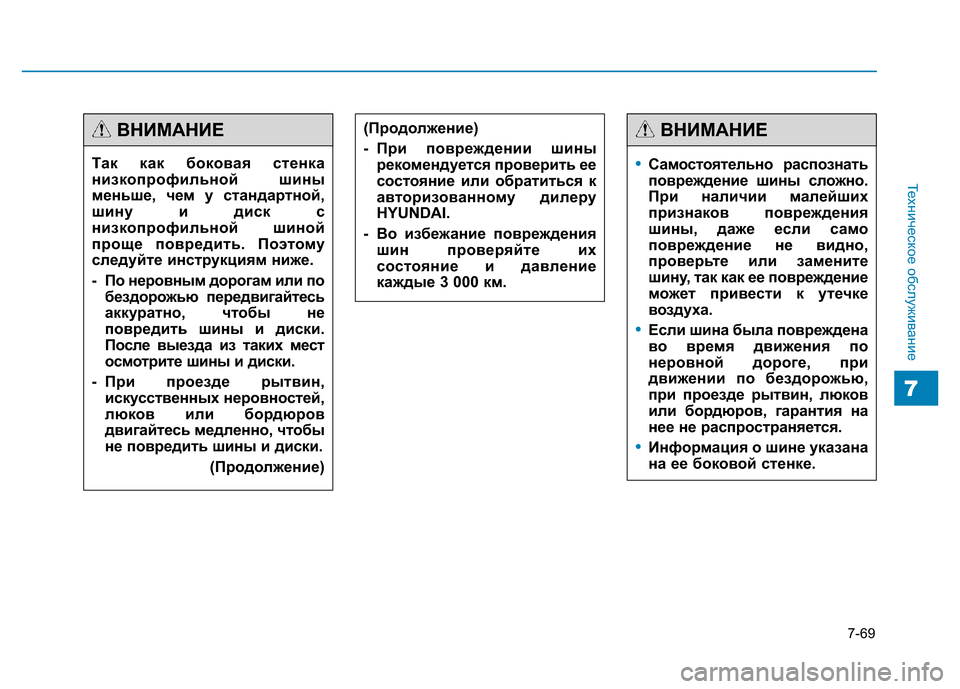

Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или по
бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.
- При проезде рытвин,
искусственных неровностей,
люков или бордюров
двигайтесь медленно, чтобы
не повредить шины и диски.
(Продолжение)
(Продолжение)
- При повреждении шины
рекомендуется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 000 км.ВНИМАНИЕ
•Самостоятельно распознать
повреждение шины сложно.
При наличии малейших
признаков повреждения
шины, даже если само
повреждение не видно,
проверьте или замените
шину, так как ее повреждение
может привести к утечке
воздуха.
•Если шина была повреждена
во время движения по
неровной дороге, при
движении по бездорожью,
при проезде рытвин, люков
или бордюров, гарантия на
нее не распространяется.
•Информация о шине указана
на ее боковой стенке.
ВНИМАНИЕ

7-70
Техническое обслуживание

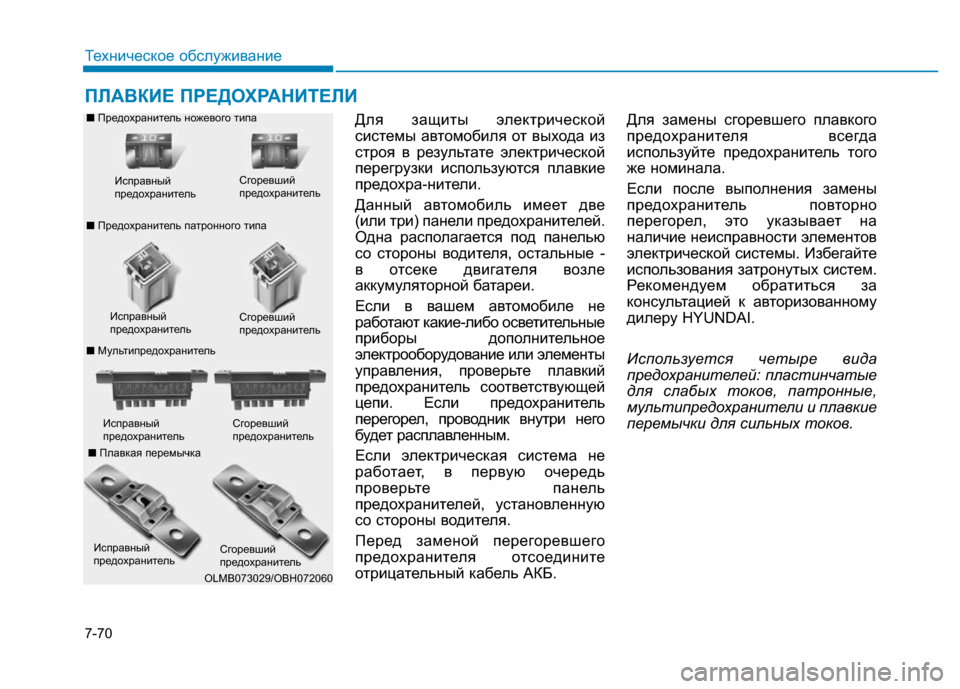

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.
Данный автомобиль имеет две
(или три) панели предохранителей.
Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь
проверьте панель
предохранителей, установленную
со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.Для замены сгоревшего плавкого
предохранителя всегда
используйте предохранитель того
же номинала.
Если после выполнения замены
предохранитель повторно
перегорел, это указывает на
наличие неисправности элементов
электрической системы. Избегайте
использования затронутых систем.
Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
Используется четыре вида
предохранителей: пластинчатые
для слабых токов, патронные,
мультипредохранители и плавкие
перемычки для сильных токов.
Исправный
предохранительИсправный
предохранитель ■Предохранитель ножевого типа
■Предохранитель патронного типа
■МультипредохранительСгоревший
предохранитель
Сгоревший
предохранитель
■Плавкая перемычка
Исправный
предохранительСгоревший
предохранитель
OLMB073029/OBH072060Сгоревший
предохранитель Исправный
предохранитель
