Hyundai Getz 2002 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2002, Model line: Getz, Model: Hyundai Getz 2002Pages: 219, PDF Size: 3.8 MB

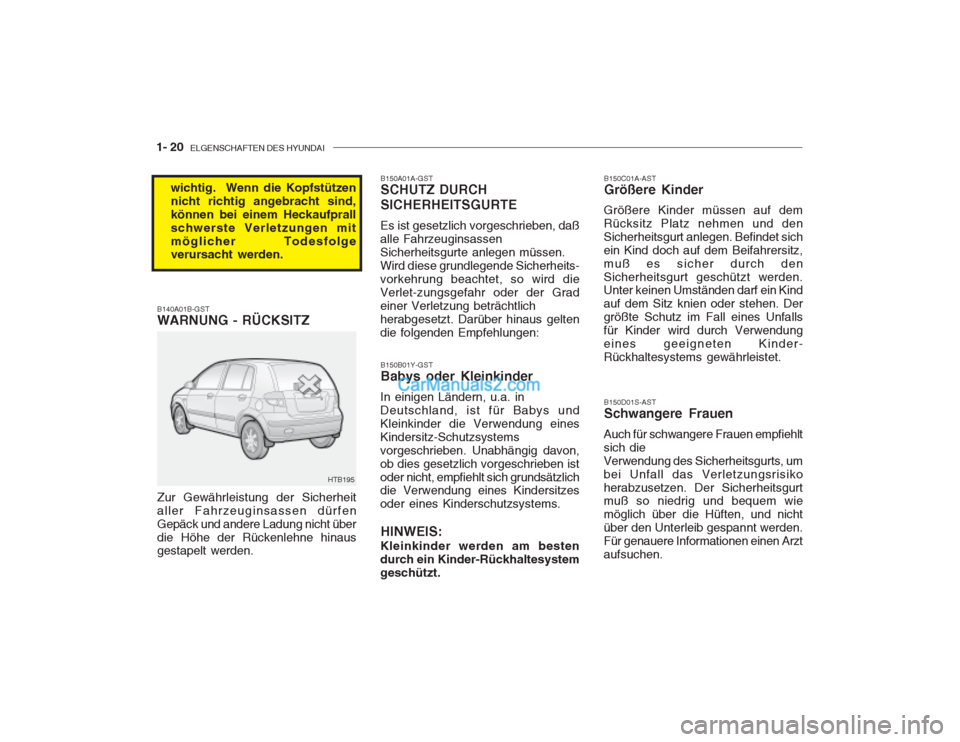

Page 31 of 219
1- 20 ELGENSCHAFTEN DES HYUNDAI
B150C01A-AST Größere Kinder
Größere Kinder müssen auf dem Rücksitz Platz nehmen und denSicherheitsgurt anlegen. Befindet sichein Kind doch auf dem Beifahrersitz,muß es sicher durch denSicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Dergrößte Schutz im Fall eines Unfallsfür Kinder wird durch Verwendungeines geeigneten Kinder-Rückhaltesystems gewährleistet.
B150D01S-AST Schwangere Frauen
Auch für schwangere Frauen empfiehlt sich dieVerwendung des Sicherheitsgurts, umbei Unfall das Verletzungsrisikoherabzusetzen. Der Sicherheitsgurt muß so niedrig und bequem wie möglich über die Hüften, und nichtüber den Unterleib gespannt werden.Für genauere Informationen einen Arztaufsuchen.
B150A01A-GST SCHUTZ DURCH SICHERHEITSGURTE
Es ist gesetzlich vorgeschrieben, daß alle FahrzeuginsassenSicherheitsgurte anlegen müssen.Wird diese grundlegende Sicherheits-vorkehrung beachtet, so wird dieVerlet-zungsgefahr oder der Gradeiner Verletzung beträchtlichherabgesetzt. Darüber hinaus geltendie folgenden Empfehlungen:
B150B01Y-GST Babys oder Kleinkinder
In einigen Ländern, u.a. in Deutschland, ist für Babys undKleinkinder die Verwendung einesKindersitz-Schutzsystemsvorgeschrieben. Unabhängig davon,ob dies gesetzlich vorgeschrieben istoder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes oder eines Kinderschutzsystems.
HINWEIS:
Kleinkinder werden am bestendurch ein Kinder-Rückhaltesystemgeschützt.
B140A01B-GST WARNUNG - RÜCKSITZ Zur Gewährleistung der Sicherheit aller Fahrzeuginsassen dürfenGepäck und andere Ladung nicht überdie Höhe der Rückenlehne hinaus gestapelt werden. wichtig. Wenn die Kopfstützen nicht richtig angebracht sind,können bei einem Heckaufprallschwerste Verletzungen mitmöglicher Todesfolge verursacht werden.
HTB195

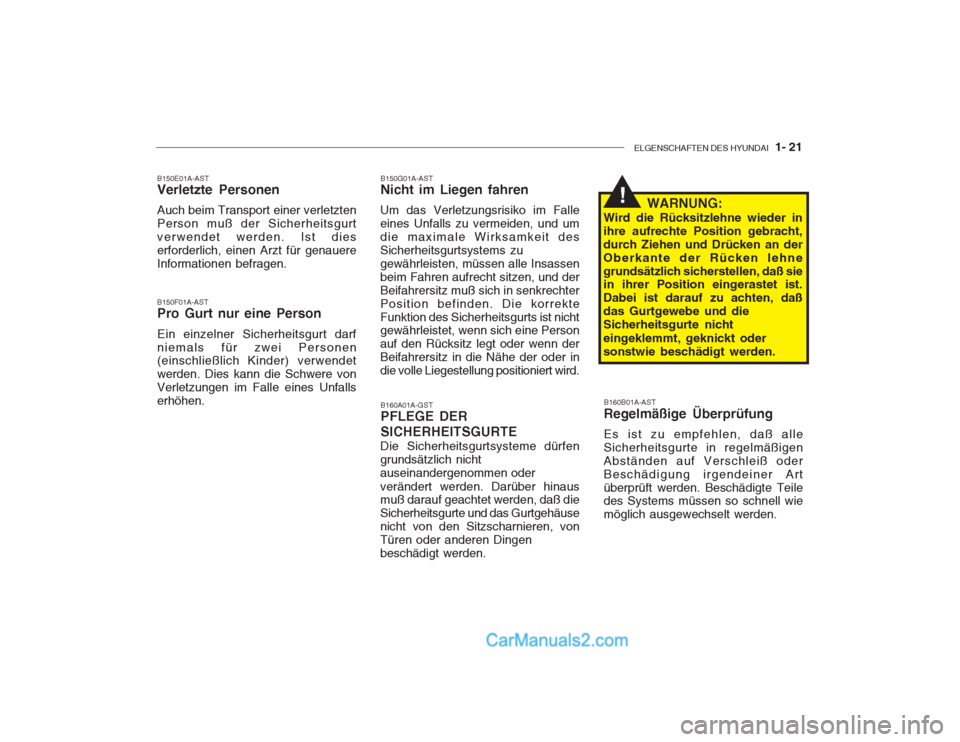

Page 32 of 219
ELGENSCHAFTEN DES HYUNDAI 1- 21
B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendet werden. Dies kann die Schwere von
Verletzungen im Falle eines Unfallserhöhen.
B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurtverwendet werden. Ist dieserforderlich, einen Arzt für genauereInformationen befragen.
B160A01A-GST PFLEGE DER SICHERHEITSGURTE
Die Sicherheitsgurtsysteme dürfen grundsätzlich nichtauseinandergenommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäusenicht von den Sitzscharnieren, vonTüren oder anderen Dingenbeschädigt werden. B150G01A-AST Nicht im Liegen fahren
Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und umdie maximale Wirksamkeit desSicherheitsgurtsystems zugewährleisten, müssen alle Insassenbeim Fahren aufrecht sitzen, und derBeifahrersitz muß sich in senkrechterPosition befinden. Die korrekteFunktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn derBeifahrersitz in die Nähe der oder indie volle Liegestellung positioniert wird.
B160B01A-AST
Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigenAbständen auf Verschleiß oderBeschädigung irgendeiner Artüberprüft werden. Beschädigte Teile des Systems müssen so schnell wie möglich ausgewechselt werden. WARNUNG:
Wird die Rücksitzlehne wieder inihre aufrechte Position gebracht,durch Ziehen und Drücken an derOberkante der Rücken lehnegrundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabei ist darauf zu achten, daßdas Gurtgewebe und dieSicherheitsgurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.
!

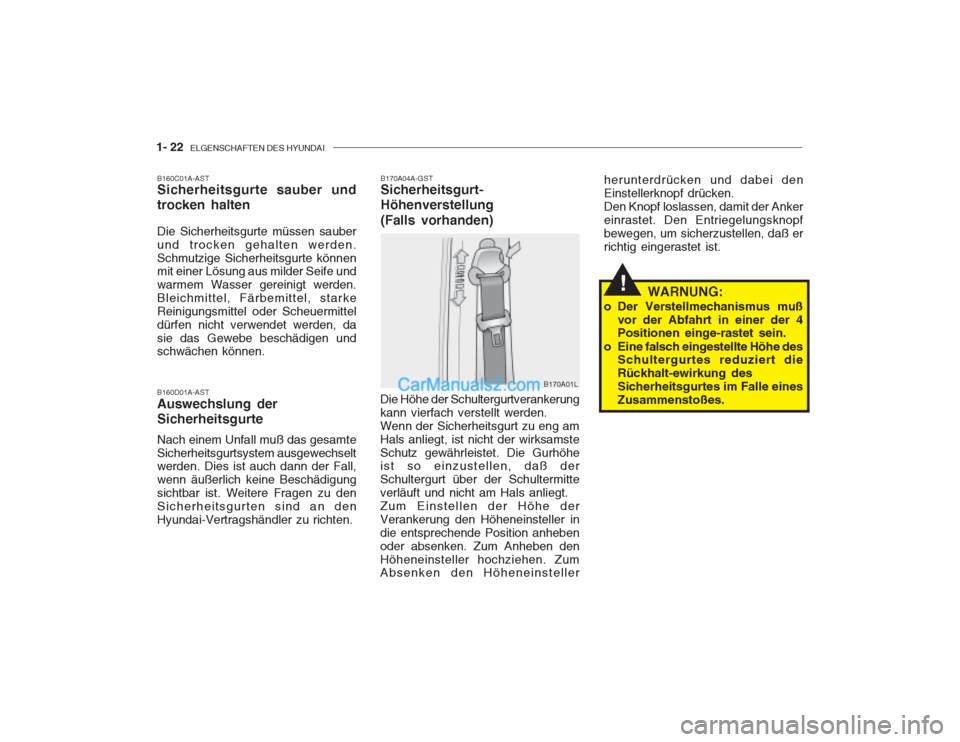

Page 33 of 219
1- 22 ELGENSCHAFTEN DES HYUNDAI
B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden.Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden.Bleichmittel, Färbemittel, starkeReinigungsmittel oder Scheuermitteldürfen nicht verwendet werden, dasie das Gewebe beschädigen und schwächen können. B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigungsichtbar ist. Weitere Fragen zu denSicherheitsgurten sind an denHyundai-Vertragshändler zu richten. B170A04A-GST Sicherheitsgurt- Höhenverstellung (Falls vorhanden)
Die Höhe der Schultergurtverankerung kann vierfach verstellt werden.Wenn der Sicherheitsgurt zu eng amHals anliegt, ist nicht der wirksamsteSchutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurt über der Schultermitteverläuft und nicht am Hals anliegt.Zum Einstellen der Höhe derVerankerung den Höheneinsteller indie entsprechende Position anhebenoder absenken. Zum Anheben denHöheneinsteller hochziehen. Zum Absenken den Höheneinsteller
B170A01L herunterdrücken und dabei den Einstellerknopf drücken.Den Knopf loslassen, damit der Ankereinrastet. Den Entriegelungsknopfbewegen, um sicherzustellen, daß errichtig eingerastet ist.
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4 Positionen einge-rastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert die Rückhalt-ewirkung desSicherheitsgurtes im Falle einesZusammenstoßes.
!

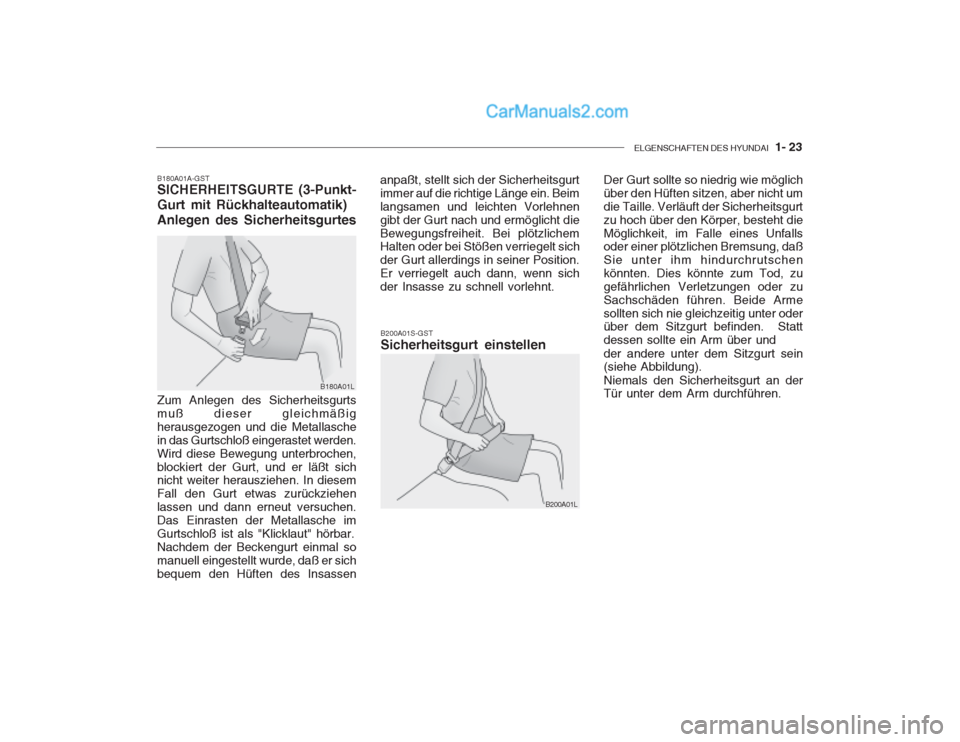

Page 34 of 219
ELGENSCHAFTEN DES HYUNDAI 1- 23
B180A01A-GST SICHERHEITSGURTE (3-Punkt- Gurt mit Rückhalteautomatik)Anlegen des Sicherheitsgurtes
B180A01L B200A01S-GST Sicherheitsgurt einstellen
B200A01L
Zum Anlegen des Sicherheitsgurts
muß dieser gleichmäßigherausgezogen und die Metallaschein das Gurtschloß eingerastet werden.Wird diese Bewegung unterbrochen,blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehenlassen und dann erneut versuchen.Das Einrasten der Metallasche imGurtschloß ist als "Klicklaut" hörbar.Nachdem der Beckengurt einmal somanuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurtimmer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnengibt der Gurt nach und ermöglicht dieBewegungsfreiheit. Bei plötzlichem
Halten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position.Er verriegelt auch dann, wenn sichder Insasse zu schnell vorlehnt.
Der Gurt sollte so niedrig wie möglichüber den Hüften sitzen, aber nicht umdie Taille. Verläuft der Sicherheitsgurtzu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß
Sie unter ihm hindurchrutschenkönnten. Dies könnte zum Tod, zu
gefährlichen Verletzungen oder zuSachschäden führen. Beide Armesollten sich nie gleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unter dem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
Page 35 of 219

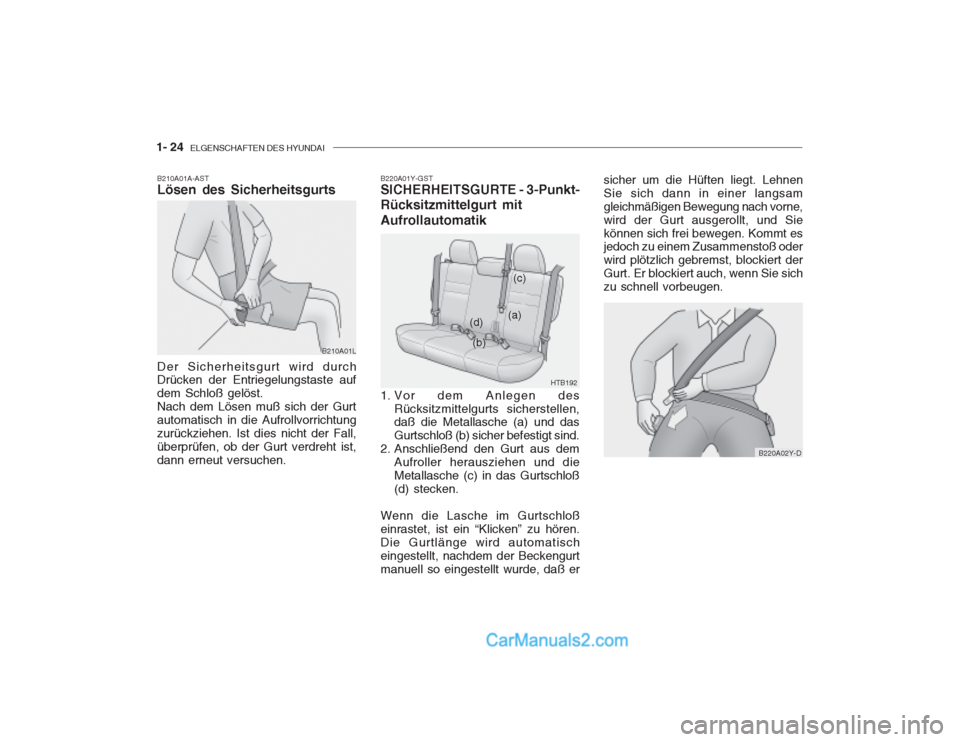

1- 24 ELGENSCHAFTEN DES HYUNDAI
B210A01A-AST Lösen des Sicherheitsgurts
B210A01L
Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst.Nach dem Lösen muß sich der Gurtautomatisch in die Aufrollvorrichtungzurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist,dann erneut versuchen. B220A01Y-GST SICHERHEITSGURTE - 3-Punkt- Rücksitzmittelgurt mit Aufrollautomatik
HTB192
B220A02Y-D
(a)
(b) (c)
(d)
1. Vor dem Anlegen des Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind.
2. Anschließend den Gurt aus dem
Aufroller herausziehen und dieMetallasche (c) in das Gurtschloß(d) stecken.
Wenn die Lasche im Gurtschloßeinrastet, ist ein “Klicken” zu hören.Die Gurtlänge wird automatischeingestellt, nachdem der Beckengurtmanuell so eingestellt wurde, daß er sicher um die Hüften liegt. LehnenSie sich dann in einer langsamgleichmäßigen Bewegung nach vorne,wird der Gurt ausgerollt, und Siekönnen sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oder wird plötzlich gebremst, blockiert derGurt. Er blockiert auch, wenn Sie sichzu schnell vorbeugen.

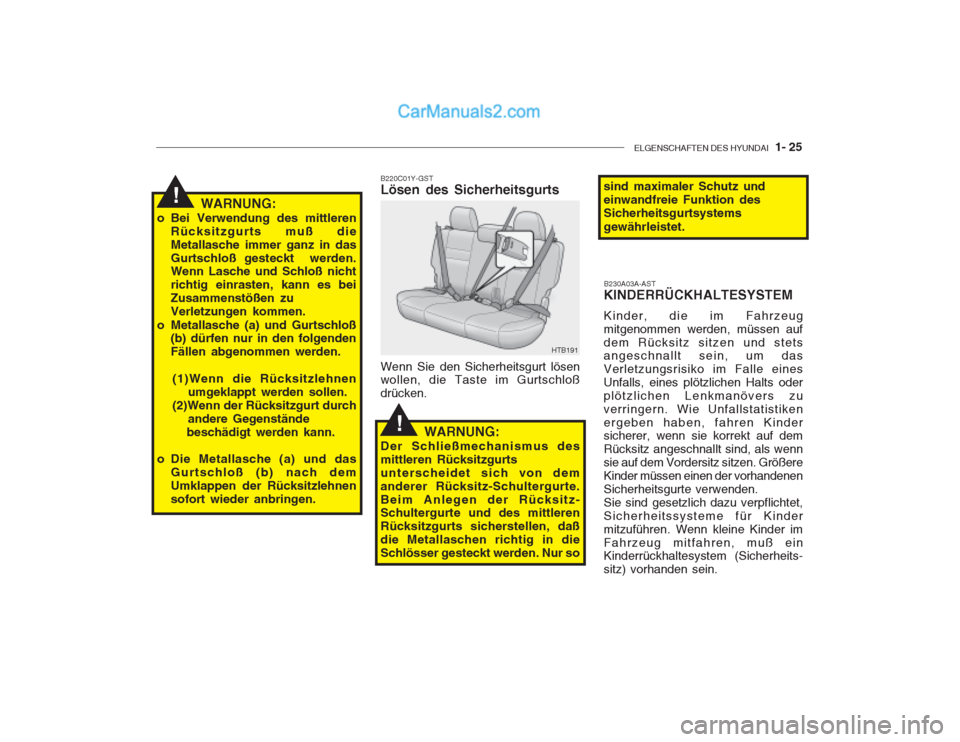

Page 36 of 219
ELGENSCHAFTEN DES HYUNDAI 1- 25
!
HTB191
!
WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in dasGurtschloß gesteckt werden. Wenn Lasche und Schloß nicht richtig einrasten, kann es beiZusammenstößen zuVerletzungen kommen.
o Metallasche (a) und Gurtschloß (b) dürfen nur in den folgendenFällen abgenommen werden.
(1)Wenn die Rücksitzlehnen umgeklappt werden sollen.
(2)Wenn der Rücksitzgurt durch andere Gegenstände
beschädigt werden kann.
o Die Metallasche (a) und das Gurtschloß (b) nach demUmklappen der Rücksitzlehnensofort wieder anbringen. B220C01Y-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken.
WARNUNG:
Der Schließmechanismus desmittleren Rücksitzgurtsunterscheidet sich von demanderer Rücksitz-Schultergurte.Beim Anlegen der Rücksitz- Schultergurte und des mittleren Rücksitzgurts sicherstellen, daßdie Metallaschen richtig in dieSchlösser gesteckt werden. Nur so sind maximaler Schutz undeinwandfreie Funktion desSicherheitsgurtsystems gewährleistet.
B230A03A-AST
KINDERRÜCKHALTESYSTEM Kinder, die im Fahrzeug mitgenommen werden, müssen aufdem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oderplötzlichen Lenkmanövers zuverringern. Wie Unfallstatistikenergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wennsie auf dem Vordersitz sitzen. GrößereKinder müssen einen der vorhandenenSicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet,Sicherheitssysteme für Kindermitzuführen. Wenn kleine Kinder imFahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheits- sitz) vorhanden sein.

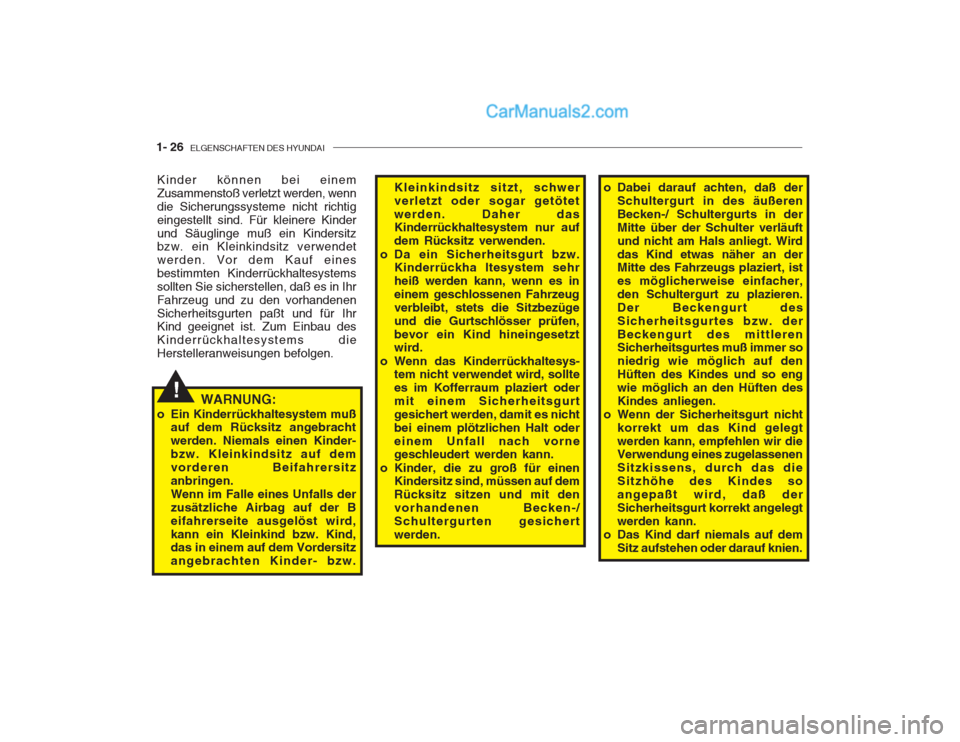

Page 37 of 219
1- 26 ELGENSCHAFTEN DES HYUNDAI
Kinder können bei einem Zusammenstoß verletzt werden, wenndie Sicherungssysteme nicht richtigeingestellt sind. Für kleinere Kinderund Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf einesbestimmten Kinderrückhaltesystemssollten Sie sicherstellen, daß es in IhrFahrzeug und zu den vorhandenenSicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau des Kinderrückhaltesystems dieHerstelleranweisungen befolgen.
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebrachtwerden. Niemals einen Kinder-bzw. Kleinkindsitz auf demvorderen Beifahrersitzanbringen.Wenn im Falle eines Unfalls derzusätzliche Airbag auf der Beifahrerseite ausgelöst wird,kann ein Kleinkind bzw. Kind, das in einem auf dem Vordersitz angebrachten Kinder- bzw.
!
Kleinkindsitz sitzt, schwer verletzt oder sogar getötetwerden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückha ltesystem sehrheiß werden kann, wenn es ineinem geschlossenen Fahrzeugverbleibt, stets die Sitzbezügeund die Gurtschlösser prüfen,bevor ein Kind hineingesetzt wird.
o Wenn das Kinderrückhaltesys- tem nicht verwendet wird, sollte es im Kofferraum plaziert odermit einem Sicherheitsgurtgesichert werden, damit es nichtbei einem plötzlichen Halt odereinem Unfall nach vorne geschleudert werden kann.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzen und mit denvorhandenen Becken-/Schultergurten gesichertwerden. o Dabei darauf achten, daß der
Schultergurt in des äußerenBecken-/ Schultergurts in derMitte über der Schulter verläuftund nicht am Hals anliegt. Wirddas Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es möglicherweise einfacher,den Schultergurt zu plazieren.Der Beckengurt desSicherheitsgurtes bzw. derBeckengurt des mittleren Sicherheitsgurtes muß immer so niedrig wie möglich auf denHüften des Kindes und so engwie möglich an den Hüften desKindes anliegen.
o Wenn der Sicherheitsgurt nicht
korrekt um das Kind gelegtwerden kann, empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das dieSitzhöhe des Kindes soangepaßt wird, daß derSicherheitsgurt korrekt angelegtwerden kann.
o Das Kind darf niemals auf dem Sitz aufstehen oder darauf knien.

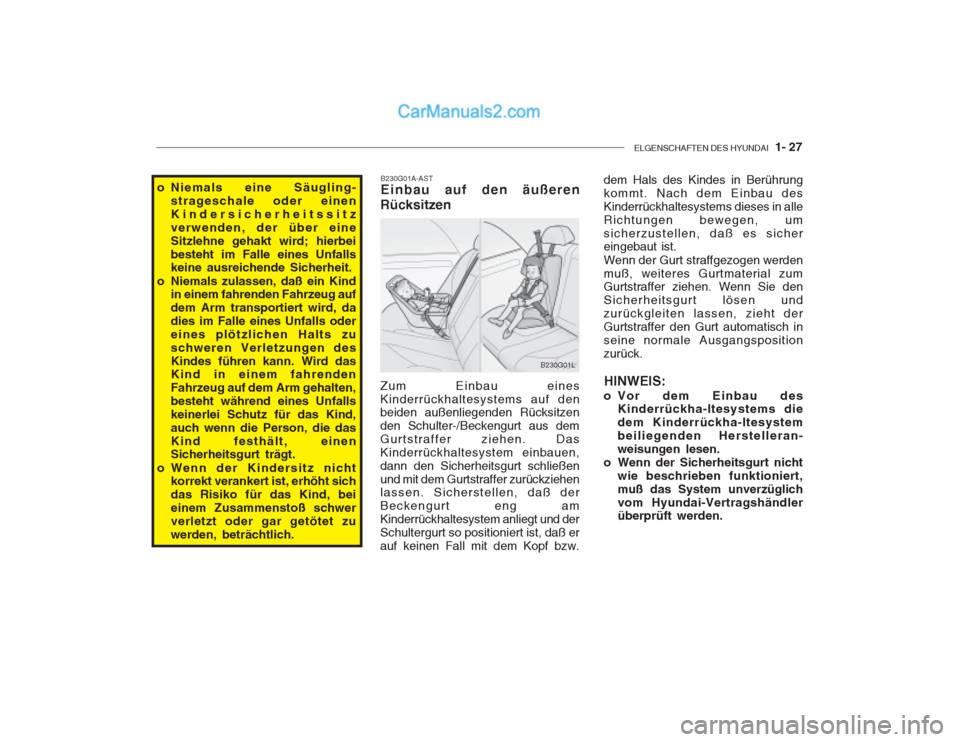

Page 38 of 219
ELGENSCHAFTEN DES HYUNDAI 1- 27
o Niemals eine Säugling-
strageschale oder einen Kindersicherheitssitzverwenden, der über eineSitzlehne gehakt wird; hierbeibesteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Arm transportiert wird, dadies im Falle eines Unfalls odereines plötzlichen Halts zuschweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten,besteht während eines Unfallskeinerlei Schutz für das Kind,auch wenn die Person, die dasKind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko für das Kind, beieinem Zusammenstoß schwerverletzt oder gar getötet zuwerden, beträchtlich. B230G01A-AST Einbau auf den äußeren
Rücksitzen dem Hals des Kindes in Berührung kommt. Nach dem Einbau desKinderrückhaltesystems dieses in alleRichtungen bewegen, umsicherzustellen, daß es sicher eingebaut ist. Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen undzurückgleiten lassen, zieht derGurtstraffer den Gurt automatisch inseine normale Ausgangspositionzurück.
HINWEIS:
o Vor dem Einbau des Kinderrückha-ltesystems diedem Kinderrückha-ltesystembeiliegenden Herstelleran-weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglichvom Hyundai-Vertragshändler überprüft werden.
Zum Einbau eines Kinderrückhaltesystems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus demGurtstraffer ziehen. DasKinderrückhaltesystem einbauen,dann den Sicherheitsgurt schließenund mit dem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng amKinderrückhaltesystem anliegt und derSchultergurt so positioniert ist, daß erauf keinen Fall mit dem Kopf bzw. B230G01L
Page 39 of 219

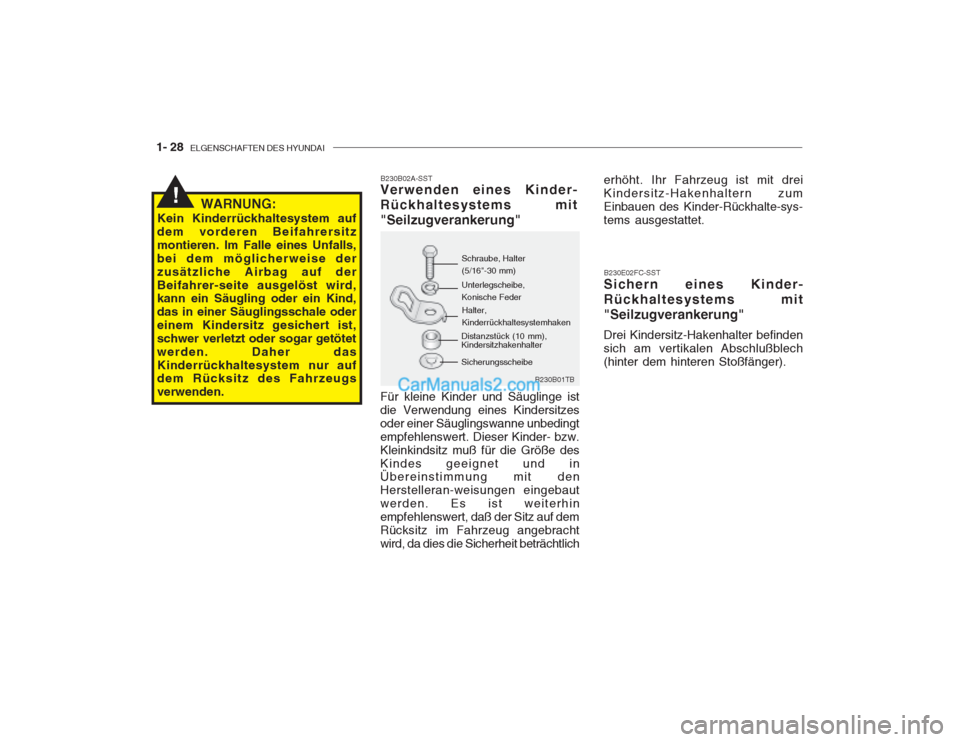

1- 28 ELGENSCHAFTEN DES HYUNDAI
B230B01TB
WARNUNG:
Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitzmontieren. Im Falle eines Unfalls,bei dem möglicherweise derzusätzliche Airbag auf derBeifahrer-seite ausgelöst wird, kann ein Säugling oder ein Kind, das in einer Säuglingsschale odereinem Kindersitz gesichert ist,schwer verletzt oder sogar getötetwerden. Daher dasKinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.!
B230B02A-SST
Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzesoder einer Säuglingswanne unbedingtempfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe desKindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebautwerden. Es ist weiterhinempfehlenswert, daß der Sitz auf demRücksitz im Fahrzeug angebrachtwird, da dies die Sicherheit beträchtlich Schraube, Halter (5/16"-30 mm) Unterlegscheibe, Konische Feder
Halter,Kinderrückhaltesystemhaken
Distanzstück (10 mm), Kindersitzhakenhalter erhöht. Ihr Fahrzeug ist mit drei Kindersitz-Hakenhaltern zumEinbauen des Kinder-Rückhalte-sys-tems ausgestattet.
Sicherungsscheibe B230E02FC-SST
Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Drei Kindersitz-Hakenhalter befinden sich am vertikalen Abschlußblech(hinter dem hinteren Stoßfänger).

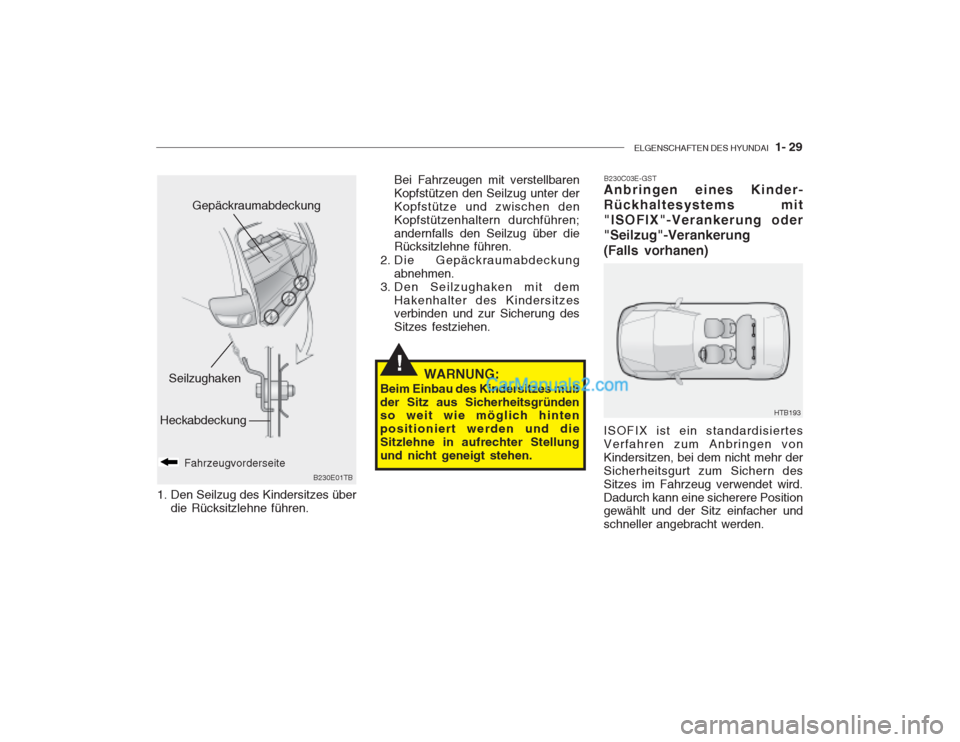

Page 40 of 219
ELGENSCHAFTEN DES HYUNDAI 1- 29
B230E01TB
Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen denKopfstützenhaltern durchführen;andernfalls den Seilzug über die Rücksitzlehne führen.
2. Die Gepäckraumabdeckung abnehmen.
3. Den Seilzughaken mit dem Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
Heckabdeckung Gepäckraumabdeckung
Fahrzeugvorderseite
Seilzughaken
1. Den Seilzug des Kindersitzes über die Rücksitzlehne führen.
!WARNUNG:
Beim Einbau des Kindersitzes muß der Sitz aus Sicherheitsgründen so weit wie möglich hinten positioniert werden und dieSitzlehne in aufrechter Stellungund nicht geneigt stehen. B230C03E-GST
Anbringen eines Kinder- Rückhaltesystems mit"ISOFIX"-Verankerung oder"Seilzug"-Verankerung (Falls vorhanen) ISOFIX ist ein standardisiertes Verfahren zum Anbringen vonKindersitzen, bei dem nicht mehr derSicherheitsgurt zum Sichern desSitzes im Fahrzeug verwendet wird.Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden.
HTB193
