audio Hyundai Getz 2002 Manual do proprietário (in Portuguese)

1- 92 CARACTERÍSTICAS DO SEU HYUNDAI
B750A02L B750A03L
B750A01L

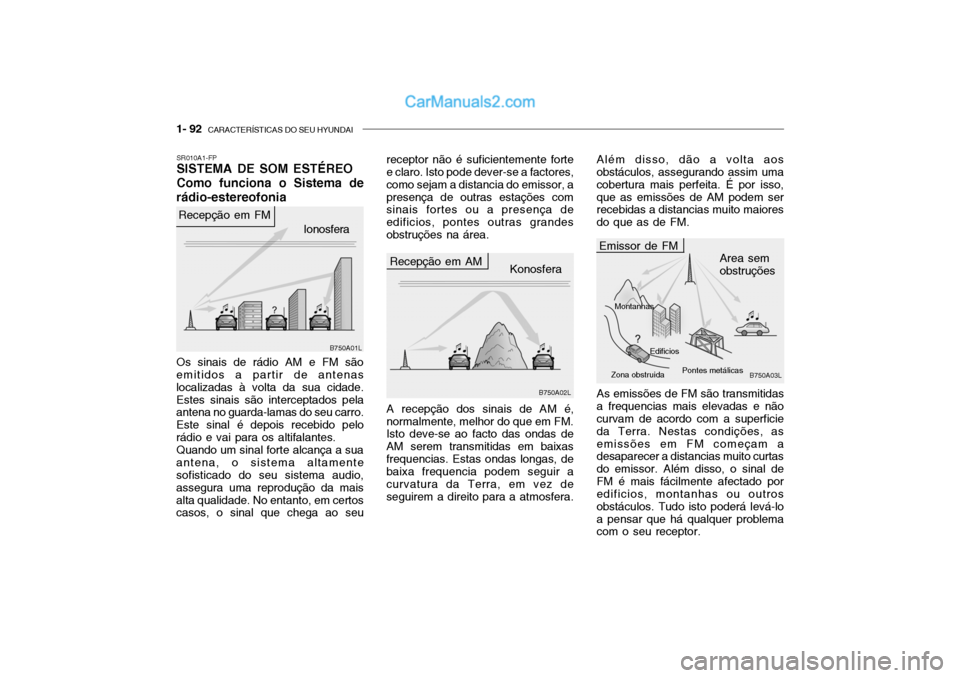

SR010A1-FP SISTEMA DE SOM ESTÉREO Como funciona o Sistema de
rádio-estereofonia
Ionosfera
Recepção em FM
Os sinais de rádio AM e FM são emitidos a partir de antenas localizadas à volta da sua cidade.Estes sinais são interceptados pela antena no guarda-lamas do seu carro. Este sinal é depois recebido pelorádio e vai para os altifalantes.Quando um sinal forte alcança a suaantena, o sistema altamente sofisticado do seu sistema audio, assegura uma reprodução da maisalta qualidade. No entanto, em certos casos, o sinal que chega ao seu
Recepção em AM Konosfera
receptor não é suficientemente forte e claro. Isto pode dever-se a factores, como sejam a distancia do emissor, apresença de outras estações com sinais fortes ou a presença de edificios, pontes outras grandesobstruções na área.
Emissor de FM
Area sem obstruções
Montanhas
Pontes metálicas
Zona obstruida Edificios
A recepção dos sinais de AM é,
normalmente, melhor do que em FM. Isto deve-se ao facto das ondas de AM serem transmitidas em baixasfrequencias. Estas ondas longas, de baixa frequencia podem seguir a curvatura da Terra, em vez deseguirem a direito para a atmosfera. Além disso, dão a volta aos obstáculos, assegurando assim uma cobertura mais perfeita. É por isso,que as emissões de AM podem ser recebidas a distancias muito maiores do que as de FM.
As emissões de FM são transmitidas
a frequencias mais elevadas e não curvam de acordo com a superficie da Terra. Nestas condições, asemissões em FM começam a desaparecer a distancias muito curtas do emissor. Além disso, o sinal deFM é mais fácilmente afectado por edificios, montanhas ou outros obstáculos. Tudo isto poderá levá-loa pensar que há qualquer problema com o seu receptor.

1- 94 CARACTERÍSTICAS DO SEU HYUNDAIB750B02Y-APT
Utilização de um telemóvel ou
rádio de duas vias
Quando se utiliza um telemóvel no
interior da viatura, este poderá
provocar interferências no sistema de audio. Isto não significa que existe
qualquer problema com o equipamento de audio. Nestes casos,
utilizar o telemóvel num local o mais
afastado possível do equipamento de
audio.
CUIDADO:
Quando utilizar sistemas de comunicação tais como telemóveis
ou equipamentos de rádio no inte-
rior da viatura, deverá ser montada
uma
a ntena exterior. Quando se
utiliza um telemóvel ou
equipamento de rádio utilizando
antenas no interior de veículo, estas podem interferir com osistema eléctrico da viatura e
afectar adversamente o
funcionamento do veículo. AVSIO:
Não deve utilizar o telefone celular
enquanto conduz; pare a viatura em lugar seguro antes de o fazer.
!!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 115B890A01F-APT
AUDIO FAULT CODE
No caso de aparecer qualquer indicação de erro no v isor, ao utilizar o CD ou o deck de cassetes, pode descobrir a causa
consultando o quadro abaixo. Se não conseguir anula r a indicação de erro, consulte o seu concessonário Hyundai.
INDICAÇÃO
Er2
Er3
Er6
Er8
HHHSOLUÇÃO
APÓS LIGAR O APARELHO DE NOVO, PREMIR O BOTÃO
DE EJECÇÃO.
SE O DISCO NÃO FOR EJECTADO, CONSULTAR O SEU CONCESSIONÁRIO HYUNDAI. VERIFICAR SE O DISCO NÃO ESTÁ RISCADO OU
DANIFICADO.
PREMIR O BOTÃO DE EJECÇÃO, RETIRE O DISCO E
SUBSTITUA-O POR UM CD NORMAL.
VERIFICAR SE O DISCO ESTÁ CORRECTAMENTE INSERIDO NO LEITOR. VERIFICAR SE O DISCO NÃO ESTÁ
RISCADO OU DANIFICADO. APÓS LIGAR DE NOVO A
UNIDADE, PREMIR O BOTÃO DE EJECÇÃO. SE FITA NÃO FOR EJECTADA, CONSULTE O
CONCESSSIONÁRIO.
O CÓDIGO DE ERRO DESAPARECE QUANDO A TEMPERATURA VOLTA AO NORMAL.
CAUSA
ERRO MECÂNICO (ERRO DE EJECÇÃO OU DE
INSERÇÃO)
ERRO DE LEITURA DE DADOS
ERRO DO DISCO
ERRO DO LEITOR DE CAS-SETTES. ERRO DE EJECÇÃO
TEMPERATURA EXCESSIVA

CARACTERÍSTICAS DO SEU HYUNDAI 1- 117
B860A02L
Cotonete
Cabeça
oMantenha objectos magnetizados,
como motores electricos,
altifalantes ou transformadores,
afastados do sistema au dio.
oGuarde as cassetes em lugar fresco e seco, com a abertura
voltada para baixo, evitando assim que as poeiras entrem no corpo
das cassetes.
oNunca deixar uma cassete dentro do leitor, quando não estiver a serouvida, poderá dar origem a danos
tanto no aparelho como na cassete.
oÉ desaconselhável o uso de cassetes de duração superior a 60
minutos. As de 120 ou 180 minutos,
não oferecem as condições ideiais de audição, no automóvel.
oTenha a certeza que a etiqueta
lateral da cassete não estádescolada ou rasgada, pois esse
facto poderá dificultar a expulsão
da cassete.
oNão suje ou toque nas fitas das cassetes.HTB216
SR040B1-FP
CUIDADOS A TER COM O
LEITOR DE CASSETES
Se tiver um cuidado apropriado com
o seu leitor de cassetes, as suas
cassetes durarão mais tempo e
aumentará o seu prazer de audição. Proteja sempre as suas cassetes e as caixas destas, da luz solar directa,
temperatura excessivamente baixa ou poeiras. Quando não estiverem a ser
utilizadas, as cassetes devem ser
sempre arrumadas na caixa protectora que as acompanham.
Quando a temperatura do veiculo for
muito alta ou muito baixa, espere até esta estar normalizada, antes de ligar
o equipamento audio.B860A01L

1- 118 CARACTERÍSTICAS DO SEU HYUNDAI
B860A03L
oEvite rebobinar repetidamente uma
musica especifica ou uma secçãoda fita da cassete. Pode dar origem
a alteração da qualidade de
magnetização ou pressão interior excessiva. Se isto acontecer, pode
nalgumas vezes ser corrigido pela
acção de rebobinar em sentido
contrário àquele que foi feito, doprincipio para o fim daquela
cassete, algumas vezes seguidas.
Se este estratagema não der
resultado, não volte a usar a
cassete no equipamento audio do seu carro.
oA cabeça do leitor e respectivos encaixes, irão acumular residuos,
que podem resultar na deterioração da qualidade sonora, tal como
redução de velocidade de leitura.
Devem, portanto, ser limpos de
mês a mês, usando liquidos
existentes no mercado, próprios para o efeito. Seguir correctamente
as instruções do fabricante e nunca
olear qualquer parte do aparelho
audio. NOT
A:
Antes de inserir a cassete verifique
a fita.
Se a fita estiver solta aperte-a
girando um dos eixos com a ajuda de um lápis ou de um dedo. Se a
etiqueta estiver a cair não ponha a
cassete a tocar, a fita poderá
embaraçar-se no mecanismo derotação quando tentar ejectá-la. Não deixe a cassete deitada
exposta ao sol ou à humidade, tal
como no tablier ou no toca cassetes.
oVerificar se a cassete está em
perfeitas condições antes de acolocar no aparelho. Fazer rodar a
fita da cassete com um lápis, se esta estiver laça.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 41
G200D01TB-GPT
Painel Interior (Modelo com volante à direita) Componentes Protegidos
Luz Interior, Rádio, Painel de Instrumentos
Indicador de Máximos, Farol de Máximos (Esq.)
Farol de Nevoeiro Dianteiro
Farol Principal (Dir)
Desembaciador do Vidro Traseiro
Ventilador, Tecto de Abrir
Farol de nevoeiro, ETACM, Vidro Eléctrico,
Dispositivo de nivelamento dos faróis
Farol de Nevoeiro Traseiro
Motor do Limpa Pára-brisas Dianteiro
Luzes de Avisadoras de Emergência, ETACM
Farol do Travão, Vidro Eléctrico ECM
Desembaciador do Vidro Traseiro Aquecedor do Banco
Luzes Diurnas
Relé do Motor de Arranque, Sistema de Alarme Anti-Roubo
Motor do Limpa Pára-brisas Traseiro
Sistema de Travamento das Portas, Tecto de Abrir Airbag PCM, Controlo do ABSIsqueiro
Painel de Instrumentos
Farol do Travão (Dir)
Indicador de Mudança de Direcção, Farol de Marcha-atrás
Auto Rádio, Retrovisor Exterior Eléctrico Indicador do Airbag
Farol do Travão (Esq) Ar condicionadoCalibre do Fusível
15A 15A10A 15A 30A10A 10A 10A 20A 15A15A 15A 10A20A 10A 10A15A 20A 10A10A 15A 10A10A 10A 10A10A 10A 10A
Descrição
POWER CONN & R/LP H/LP LHF/FOG
H/LP RH PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR HAZARD STOPECU2
HTD MIR S/HTD
DRL
START
RR/WPR
D/LOCK A/BAGECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND
TAIL LH
A/C SW
HTB260-E

6- 42 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G200E01TB-GPT Painel Interior (Modelo com volante à esquerda)
HTB260-D
Componentes Protegidos
Ar condicionado
Farol do Travão (Esq) Indicador do Airbag
Auto Rádio, Retrovisor Exterior Eléctrico
Indicador de Mudança de Direcção, Farol de Marcha-atrás
Farol do Travão (Dir)
Painel de InstrumentosIsqueiro PCM, Controlo do ABS Airbag
Sistema de Travamento das Portas, Tecto de Abrir
Motor do Limpa Pára-brisas Traseiro
Relé do Motor de Arranque, Sistema de Alarme Anti-RouboAquecedor do Banco
Desembaciador do Vidro Traseiro ECM
Farol do Travão, Vidro Eléctrico
Luzes de Avisadoras de Emergência, ETACM
Motor do Limpa Pára-brisas Dianteiro
Farol de Nevoeiro Traseiro
Farol de nevoeiro, ETACM, Vidro Eléctrico,
Dispositivo de nivelamento dos faróis
Ventilador, Tecto de Abrir
Desembaciador do Vidro Traseiro
Farol Principal (Dir)
Farol de Nevoeiro Dianteiro
Indicador de Máximos, Farol de Máximos (Esq.)
Luz Interior, Rádio, Painel de InstrumentosCalibre do Fusível
10A 10A10A 10A 10A10A 10A 15A10A 10A 20A15A 10A 20A10A 15A 15A15A 20A 10A 10A 10A 30A 15A 10A15A 15A
Descrição
A/C SWTAIL LH
A/BAG IND AUDIO
T/SIG
TAIL RH
CLUSTER
C/LIGHT ECU1
A/BAG
D/LOCK
RR/WPR START
S/HTD
HTD MIR
ECU2
STOP
HAZARD
FRT WPR
R/FOG
IGNITION
BLOWER PR/HTD
H/LP RH
F/FOG
H/LP LH
POWER CONN & R/LP
