Системы безопасности автомобиля
✽ ✽
К СВЕДЕНИЮ
-
Если установлен датчик
переворачивания
Они также надуваются, если датчики
регистрируют переворачивание
автомобиля.

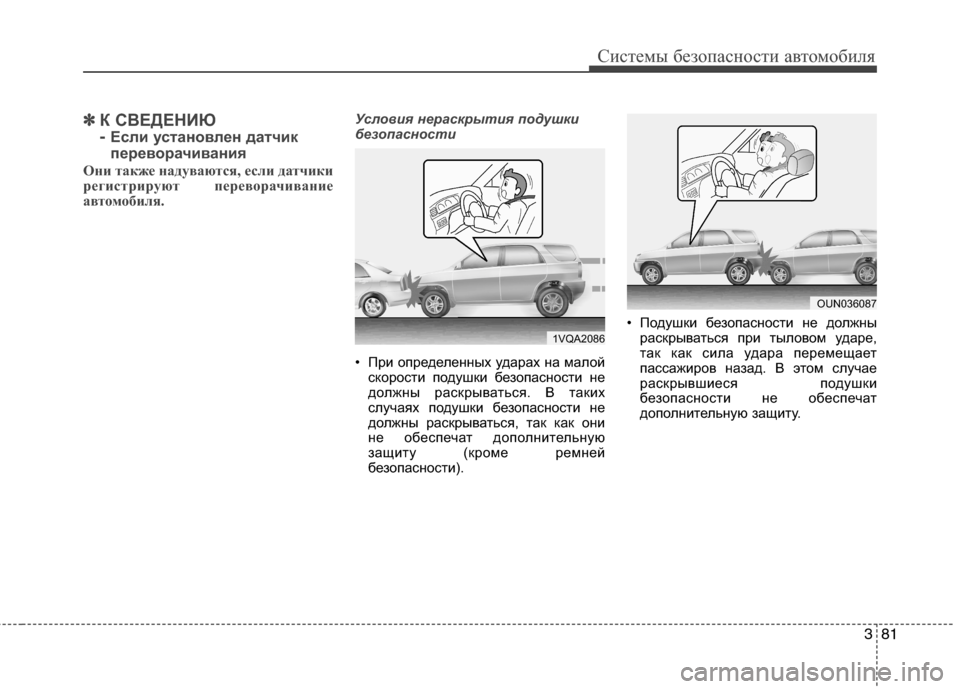

Условия нераскрытия подушки
безопасности
• При определенных ударах на малой
скорости подушки безопасности не
должны раскрываться. В таких
случаях подушки безопасности не
должны раскрываться, так как они
не обеспечат дополнительную
защиту (кроме ремней
безопасности).• Подушки безопасности не должны
раскрываться при тыловом ударе,
так как сила удара перемещает
пассажиров назад. В этом случае
раскрывшиеся подушки
безопасности не обеспечат
дополнительную защиту.
OUN036087
1VQA2086

Системы безопасности автомобиля
82 3

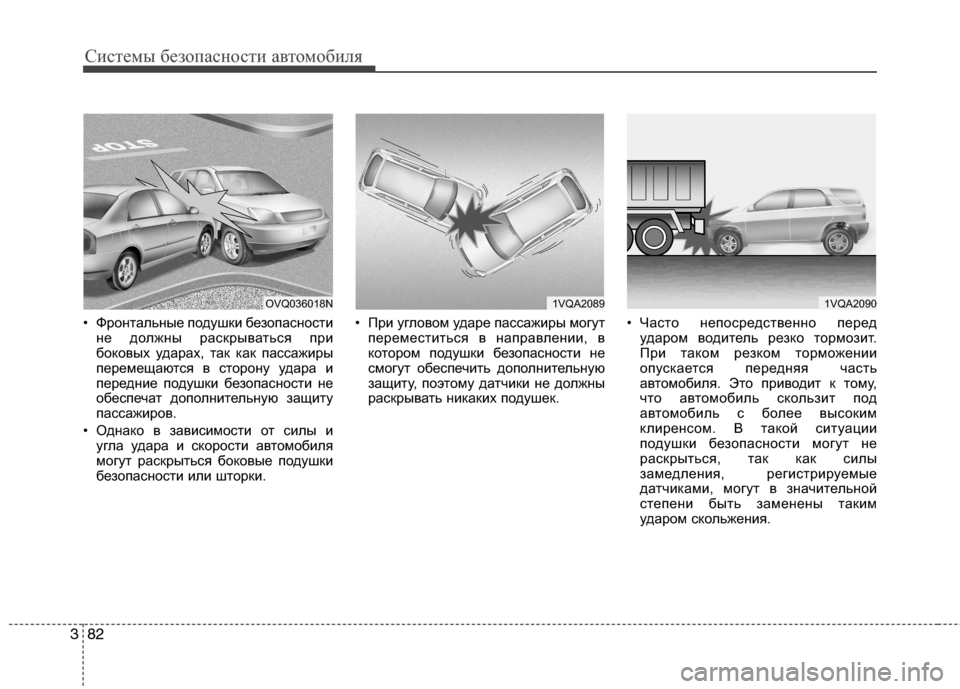

• Фронтальные подушки безопасности
не должны раскрываться при
боковых ударах, так как пассажиры
перемещаются в сторону удара и
передние подушки безопасности не
обеспечат дополнительную защиту
пассажиров.
• Однако в зависимости от силы и
угла удара и скорости автомобиля
могут раскрыться боковые подушки
безопасности или шторки.• При угловом ударе пассажиры могут
переместиться в направлении, в
котором подушки безопасности не
смогут обеспечить дополнительную
защиту, поэтому датчики не должны
раскрывать никаких подушек.• Часто непосредственно перед
ударом водитель резко тормозит.
При таком резком торможении
опускается передняя часть
автомобиля. Это приводит к тому,
что автомобиль скользит под
автомобиль с более высоким
клиренсом. В такой ситуации
подушки безопасности могут не
раскрыться, так как силы
замедления, регистрируемые
датчиками, могут в значительной
степени быть заменены таким
ударом скольжения.
1VQA20901VQA2089OVQ036018N

383
Системы безопасности автомобиля

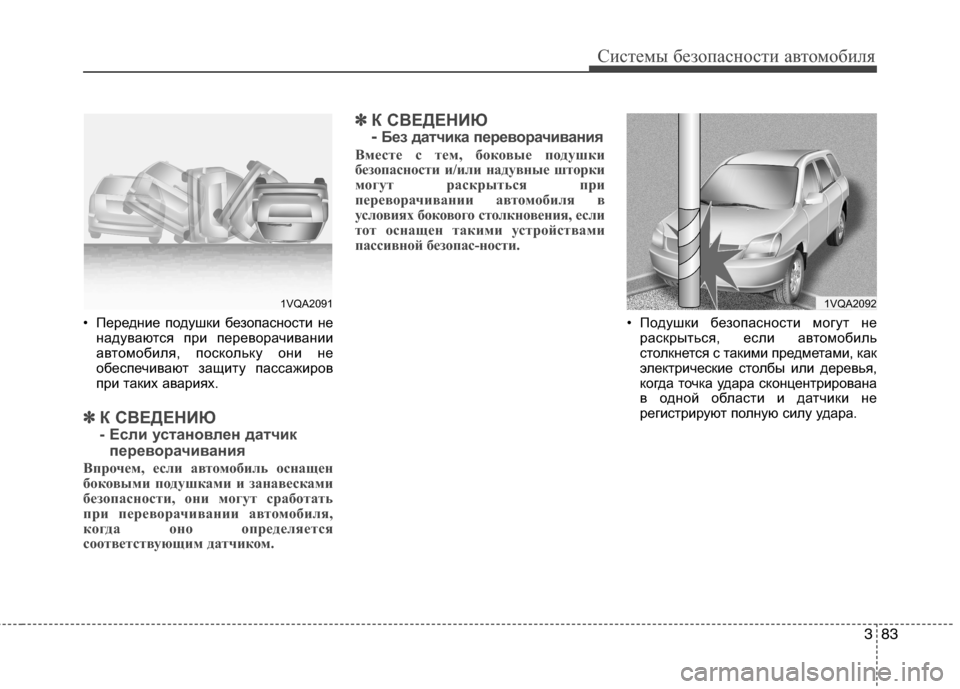

• Передние подушки безопасности не
надуваются при переворачивании
автомобиля, поскольку они не
обеспечивают защиту пассажиров
при таких авариях.
✽ ✽
К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Впрочем, если автомобиль оснащен
боковыми подушками и занавесками
безопасности, они могут сработать
при переворачивании автомобиля,
когда оно определяется
соответствующим датчиком.
✽ ✽
К СВЕДЕНИЮ
-
Без датчика переворачивания
Вместе с тем, боковые подушки
безопасности и/или надувные шторки
могут раскрыться при
переворачивании автомобиля в
условиях бокового столкновения, если
тот оснащен такими устройствами
пассивной безопас-ности.
• Подушки безопасности могут не
раскрыться, если автомобиль
столкнется с такими предметами, как
электрические столбы или деревья,
когда точка удара сконцентрирована
в одной области и датчики не
регистрируют полную силу удара.
1VQA20921VQA2091

Системы безопасности автомобиля
84 3

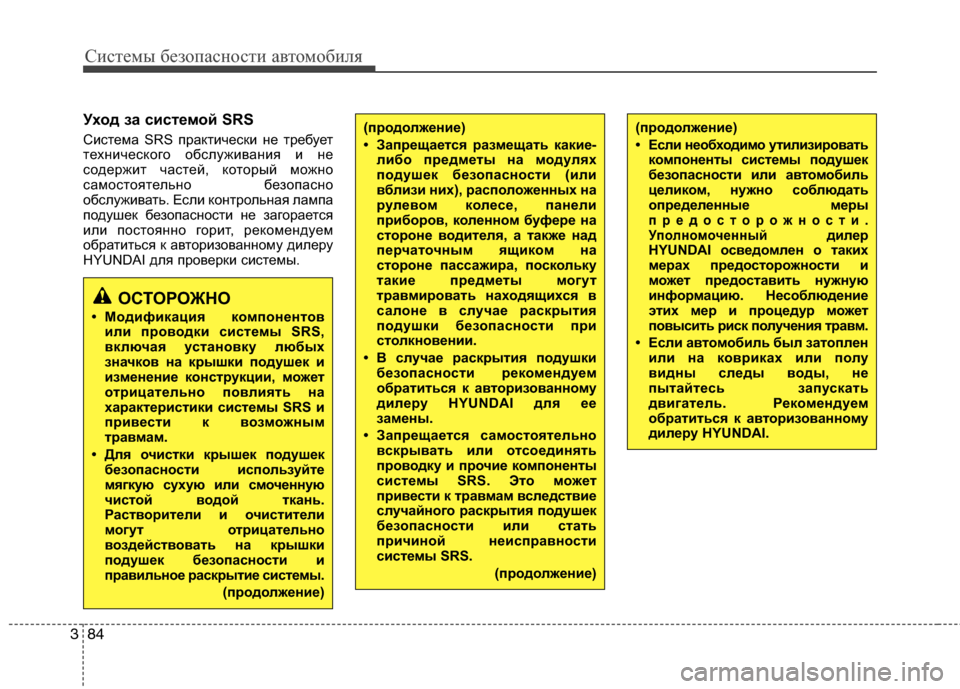

Уход за системой SRS
Система SRS практически не требует
технического обслуживания и не
содержит частей, который можно
самостоятельно безопасно
обслуживать. Если контрольная лампа
подушек безопасности не загорается
или постоянно горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
ОСТОРОЖНО
• Модификация компонентов
или проводки системы SRS,
включая установку любых
значков на крышки подушек и
изменение конструкции, может
отрицательно повлиять на
характеристики системы SRS и
привести к возможным
травмам.
• Для очистки крышек подушек
безопасности используйте
мягкую сухую или смоченную
чистой водой ткань.
Растворители и очистители
могут отрицательно
воздействовать на крышки
подушек безопасности и
правильное раскрытие системы.
(продолжение)
(продолжение)
• Запрещается размещать какие-
либо предметы на модулях
подушек безопасности (или
вблизи них), расположенных на
рулевом колесе, панели
приборов, коленном буфере на
стороне водителя, а также над
перчаточным ящиком на
стороне пассажира, поскольку
такие предметы могут
травмировать находящихся в
салоне в случае раскрытия
подушки безопасности при
столкновении.
• В случае раскрытия подушки
безопасности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ее
замены.
• Запрещается самостоятельно
вскрывать или отсоединять
проводку и прочие компоненты
системы SRS. Это может
привести к травмам вследствие
случайного раскрытия подушек
безопасности или стать
причиной неисправности
системы SRS.
(продолжение)(продолжение)
• Если необходимо утилизировать
компоненты системы подушек
безопасности или автомобиль
целиком, нужно соблюдать
определенные меры
предосторожности.
Уполномоченныйдилер
HYUNDAI осведомлен о таких
мерах предосторожности и
может предоставить нужную
информацию. Несоблюдение
этих мер и процедур может
повысить риск получения травм.
• Если автомобиль был затоплен
или на ковриках или полу
видны следы воды, не
пытайтесь запускать
двигатель. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

385
Системы безопасности автомобиля

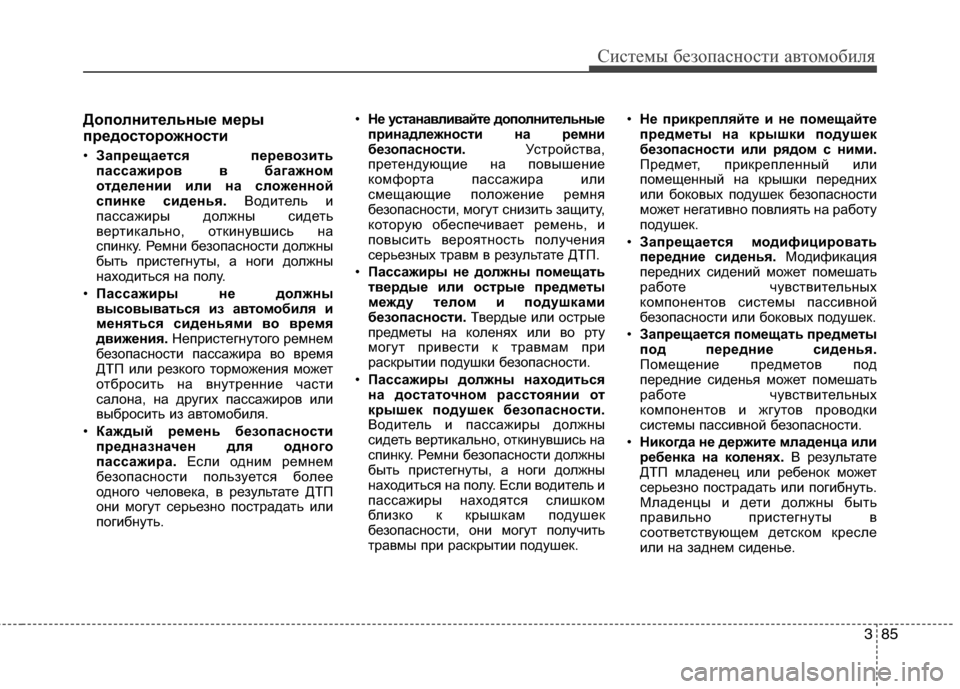

Дополнительные меры
предосторожности
•Запрещается перевозить
пассажиров в багажном
отделении или на сложенной
спинке сиденья. Водитель и
пассажиры должны сидеть
вертикально, откинувшись на
спинку. Ремни безопасности должны
быть пристегнуты, а ноги должны
находиться на полу.
•Пассажиры не должны
высовываться из автомобиля и
меняться сиденьями во время
движения.Непристегнутого ремнем
безопасности пассажира во время
ДТП или резкого торможения может
отбросить на внутренние части
салона, на других пассажиров или
выбросить из автомобиля.
•Каждый ремень безопасности
предназначен для одного
пассажира.Если одним ремнем
безопасности пользуется более
одного человека, в результате ДТП
они могут серьезно пострадать или
погибнуть.•Не устанавливайте дополнительные
принадлежности на ремни
безопасности.Устройства,
претендующие на повышение
комфорта пассажира или
смещающие положение ремня
безопасности, могут снизить защиту,
которую обеспечивает ремень, и
повысить вероятность получения
серьезных травм в результате ДТП.
•Пассажиры не должны помещать
твердые или острые предметы
между телом и подушками
безопасности.Твердые или острые
предметы на коленях или во рту
могут привести к травмам при
раскрытии подушки безопасности.
•Пассажиры должны находиться
на достаточном расстоянии от
крышек подушек безопасности.
Водитель и пассажиры должны
сидеть вертикально, откинувшись на
спинку. Ремни безопасности должны
быть пристегнуты, а ноги должны
находиться на полу. Если водитель и
пассажиры находятся слишком
близко к крышкам подушек
безопасности, они могут получить
травмы при раскрытии подушек.•Не прикрепляйте и не помещайте
предметы на крышки подушек
безопасности или рядом с ними.
Предмет, прикрепленный или
помещенный на крышки передних
или боковых подушек безопасности
может негативно повлиять на работу
подушек.
•Запрещается модифицировать
передние сиденья.Модификация
передних сидений может помешать
работе чувствительных
компонентов системы пассивной
безопасности или боковых подушек.
•Запрещается помещать предметы
под передние сиденья.
Помещение предметов под
передние сиденья может помешать
работе чувствительных
компонентов и жгутов проводки
системы пассивной безопасности.
•Никогда не держите младенца или
ребенка на коленях.В результате
ДТП младенец или ребенок может
серьезно пострадать или погибнуть.
Младенцы и дети должны быть
правильно пристегнуты в
соответствующем детском кресле
или на заднем сиденье.

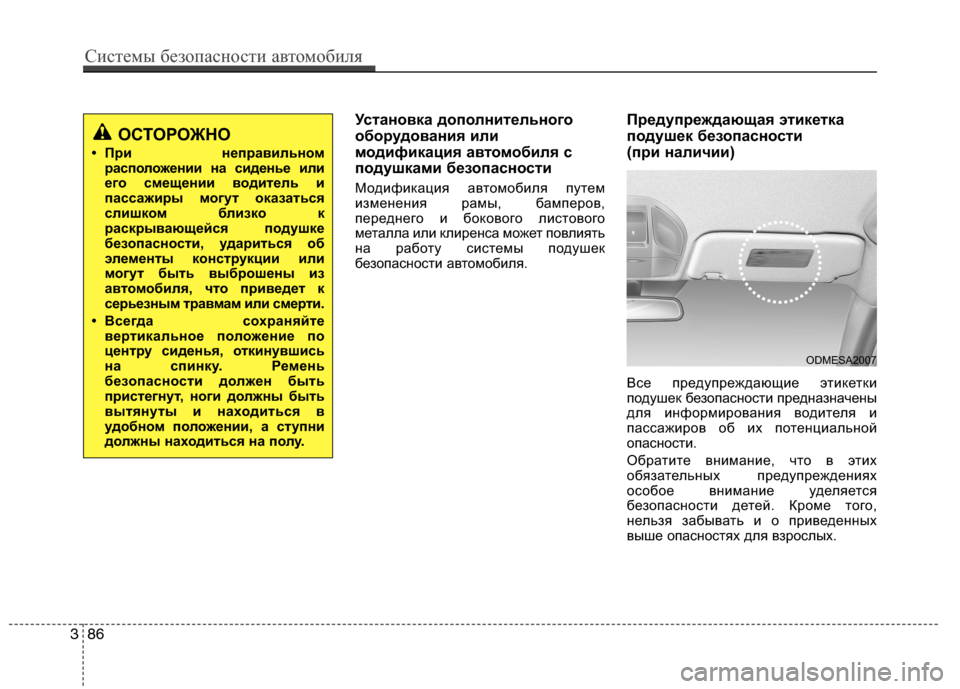

Установка дополнительного
оборудования или
модификация автомобиля с
подушками безопасности
Модификация автомобиля путем
изменения рамы, бамперов,
переднего и бокового листового
металла или клиренса может повлиять
на работу системы подушек
безопасности автомобиля.
Предупреждающая этикетка
подушек безопасности
(при наличии)
Все предупреждающие этикетки
подушек безопасности предназначены
для информирования водителя и
пассажиров об их потенциальной
опасности.
Обратите внимание, что в этих
обязательных предупреждениях
особое внимание уделяется
безопасности детей. Кроме того,
нельзя забывать и о приведенных
выше опасностях для взрослых.
ОСТОРОЖНО
• При неправильном
расположении на сиденье или
его смещении водитель и
пассажиры могут оказаться
слишком близко к
раскрывающейся подушке
безопасности, удариться об
элементы конструкции или
могут быть выброшены из
автомобиля, что приведет к
серьезным травмам или смерти.
• Всегда сохраняйте
вертикальное положение по
центру сиденья, откинувшись
на спинку. Ремень
безопасности должен быть
пристегнут, ноги должны быть
вытянуты и находиться в
удобном положении, а ступни
должны находиться на полу.
ODMESA2007
386
Системы безопасности автомобиля

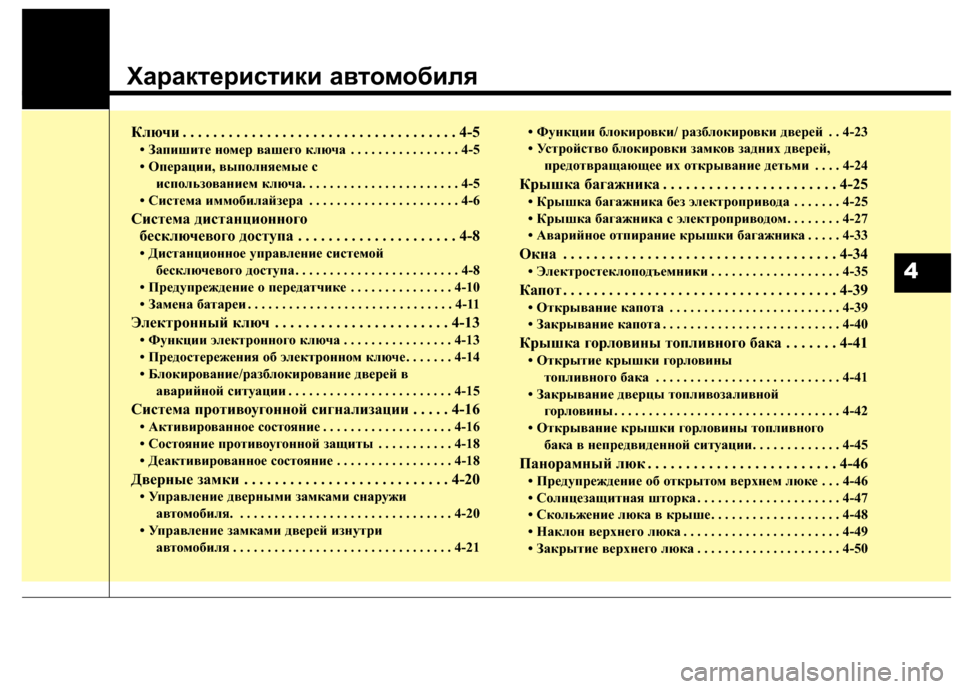

Характеристики автомобиля
Ключи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
• Запишите номер вашего ключа . . . . . . . . . . . . . . . . 4-5
• Операции, выполняемые с
использованием ключа. . . . . . . . . . . . . . . . . . . . . . . 4-5
• Система иммобилайзера . . . . . . . . . . . . . . . . . . . . . . 4-6
Система дистанционного
бесключевого доступа . . . . . . . . . . . . . . . . . . . . . 4-8
• Дистанционное управление системой
бесключевого доступа . . . . . . . . . . . . . . . . . . . . . . . . 4-8
• Предупреждение о передатчике . . . . . . . . . . . . . . . 4-10
• Замена батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Электронный ключ . . . . . . . . . . . . . . . . . . . . . . . 4-13
• Функции электронного ключа . . . . . . . . . . . . . . . . 4-13
• Предостережения об электронном ключе . . . . . . . 4-14
• Блокирование/разблокирование дверей в
аварийной ситуации . . . . . . . . . . . . . . . . . . . . . . . . 4-15
Система противоугонной сигнализации . . . . . 4-16
• Активированное состояние . . . . . . . . . . . . . . . . . . . 4-16
• Состояние противоугонной защиты . . . . . . . . . . . 4-18
• Деактивированное состояние . . . . . . . . . . . . . . . . . 4-18
Дверные замки . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
• Управление дверными замками снаружи
автомобиля. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
• Управление замками дверей изнутри
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21• Функции блокировки/ разблокировки дверей . . 4-23
• Устройство блокировки замков задних дверей,
предотвращающее их открывание детьми . . . . 4-24
Крышка багажника . . . . . . . . . . . . . . . . . . . . . . . 4-25
• Крышка багажника без электропривода . . . . . . . 4-25
• Крышка багажника с электроприводом. . . . . . . . 4-27
• Аварийное отпирание крышки багажника . . . . . 4-33
Окна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34
• Электростеклоподъемники . . . . . . . . . . . . . . . . . . . 4-35
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
• Открывание капота . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
• Закрывание капота . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40
Крышка горловины топливного бака . . . . . . . 4-41
• Открытие крышки горловины
топливного бака . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
• Закрывание дверцы топливозаливной
горловины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
• Открывание крышки горловины топливного
бака в непредвиденной ситуации. . . . . . . . . . . . . 4-45
Панорамный люк . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
• Предупреждение об открытом верхнем люке . . . 4-46
• Солнцезащитная шторка . . . . . . . . . . . . . . . . . . . . . 4-47
• Скольжение люка в крыше. . . . . . . . . . . . . . . . . . . 4-48
• Наклон верхнего люка . . . . . . . . . . . . . . . . . . . . . . . 4-49
• Закрытие верхнего люка . . . . . . . . . . . . . . . . . . . . . 4-50
4

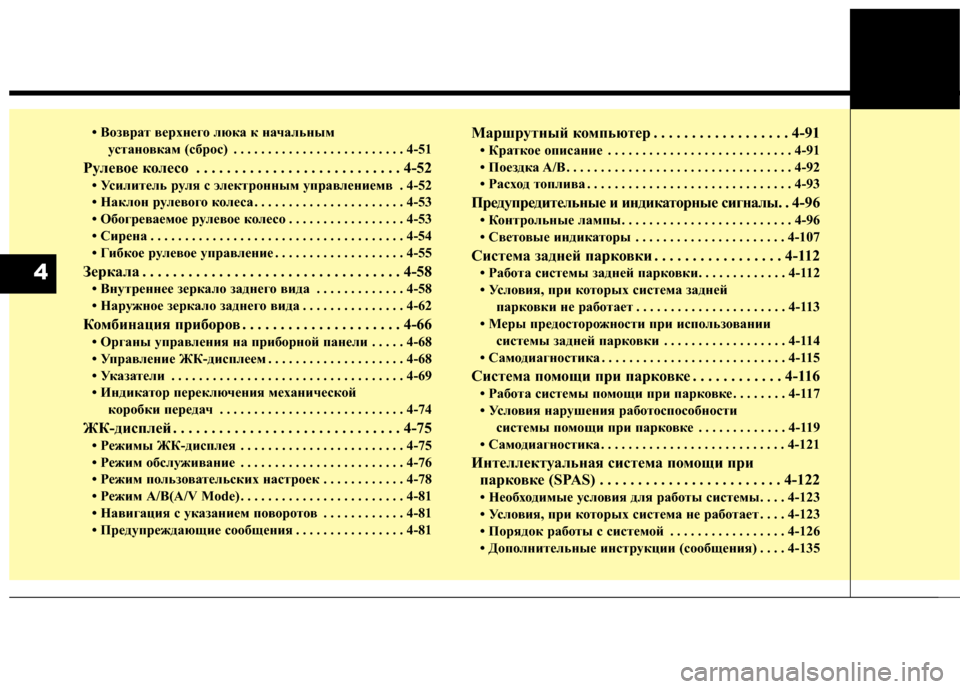

• Возврат верхнего люка к начальным
установкам (сброс) . . . . . . . . . . . . . . . . . . . . . . . . . 4-51
Рулевое колесо . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
• Усилитель руля с электронным управлениемв . 4-52
• Наклон рулевого колеса . . . . . . . . . . . . . . . . . . . . . . 4-53
• Обогреваемое рулевое колесо . . . . . . . . . . . . . . . . . 4-53
• Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
• Гибкое рулевое управление . . . . . . . . . . . . . . . . . . . 4-55
Зеркала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
• Внутреннее зеркало заднего вида . . . . . . . . . . . . . 4-58
• Наружное зеркало заднего вида . . . . . . . . . . . . . . . 4-62
Комбинация приборов . . . . . . . . . . . . . . . . . . . . . 4-66
• Органы управления на приборной панели . . . . . 4-68
• Управление ЖК-дисплеем . . . . . . . . . . . . . . . . . . . . 4-68
• Указатели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69
• Индикатор переключения механической
коробки передач . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-74
ЖК-дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-75
• Режимы ЖК-дисплея . . . . . . . . . . . . . . . . . . . . . . . . 4-75
• Режим обслуживание . . . . . . . . . . . . . . . . . . . . . . . . 4-76
• Режим пользовательских настроек . . . . . . . . . . . . 4-78
• Режим А/В(A/V Mode) . . . . . . . . . . . . . . . . . . . . . . . . 4-81
• Навигация с указанием поворотов . . . . . . . . . . . . 4-81
• Предупреждающие сообщения . . . . . . . . . . . . . . . . 4-81
Маршрутный компьютер . . . . . . . . . . . . . . . . . . 4-91
• Краткое описание . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-91
• Поездка A/B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-92
• Расход топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-93
Предупредительные и индикаторные сигналы. . 4-96
• Контрольные лампы . . . . . . . . . . . . . . . . . . . . . . . . . 4-96
• Световые индикаторы . . . . . . . . . . . . . . . . . . . . . . 4-107
Система задней парковки . . . . . . . . . . . . . . . . . 4-112
• Работа системы задней парковки. . . . . . . . . . . . . 4-112
• Условия, при которых система задней
парковки не работает . . . . . . . . . . . . . . . . . . . . . . 4-113
• Меры предосторожности при использовании
системы задней парковки . . . . . . . . . . . . . . . . . . 4-114
• Самодиагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-115
Система помощи при парковке . . . . . . . . . . . . 4-116
• Работа системы помощи при парковке . . . . . . . . 4-117
• Условия нарушения работоспособности
системы помощи при парковке . . . . . . . . . . . . . 4-119
• Самодиагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-121
Интеллектуальная система помощи при
парковке (SPAS) . . . . . . . . . . . . . . . . . . . . . . . . 4-122
• Необходимые условия для работы системы. . . . 4-123
• Условия, при которых система не работает . . . . 4-123
• Порядок работы с системой . . . . . . . . . . . . . . . . . 4-126
• Дополнительные инструкции (сообщения) . . . . 4-135
4

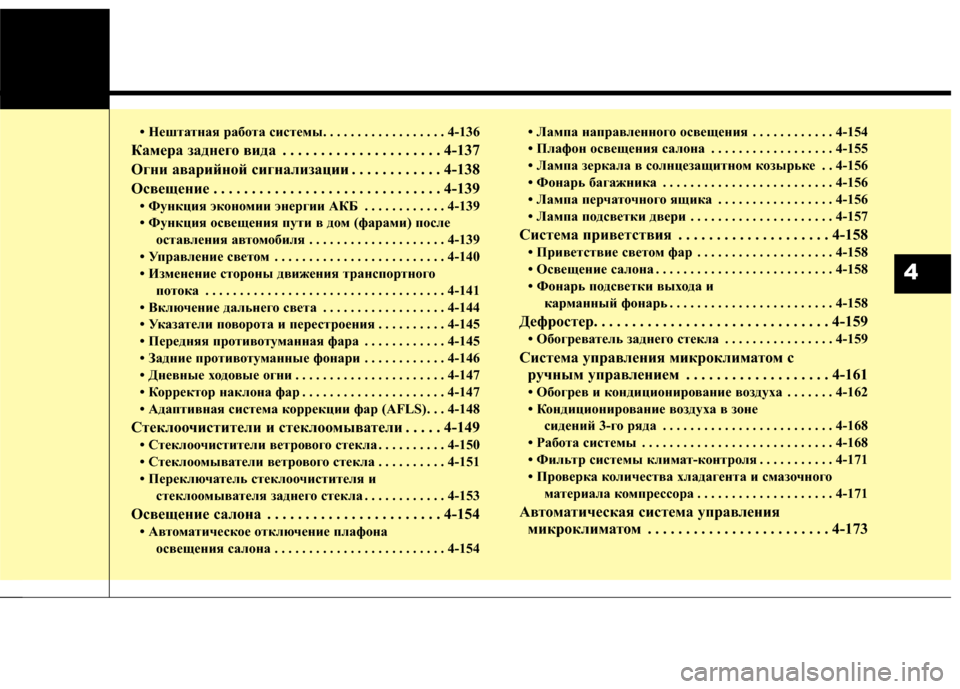

• Нештатная работа системы. . . . . . . . . . . . . . . . . . 4-136
Камера заднего вида . . . . . . . . . . . . . . . . . . . . . 4-137
Огни аварийной сигнализации . . . . . . . . . . . . 4-138
Освещение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-139
• Функция экономии энергии АКБ . . . . . . . . . . . . 4-139
• Функция освещения пути в дом (фарами) после
оставления автомобиля . . . . . . . . . . . . . . . . . . . . 4-139
• Управление светом . . . . . . . . . . . . . . . . . . . . . . . . . 4-140
• Изменение стороны движения транспортного
потока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-141
• Включение дальнего света . . . . . . . . . . . . . . . . . . 4-144
• Указатели поворота и перестроения . . . . . . . . . . 4-145
• Передняя противотуманная фара . . . . . . . . . . . . 4-145
• Задние противотуманные фонари . . . . . . . . . . . . 4-146
• Дневные ходовые огни . . . . . . . . . . . . . . . . . . . . . . 4-147
• Корректор наклона фар . . . . . . . . . . . . . . . . . . . . . 4-147
• Адаптивная система коррекции фар (AFLS). . . 4-148
Стеклоочистители и стеклоомыватели . . . . . 4-149
• Стеклоочистители ветрового стекла . . . . . . . . . . 4-150
• Стеклоомыватели ветрового стекла . . . . . . . . . . 4-151
• Переключатель стеклоочистителя и
стеклоомывателя заднего стекла . . . . . . . . . . . . 4-153
Освещение салона . . . . . . . . . . . . . . . . . . . . . . . 4-154
• Автоматическое отключение плафона
освещения салона . . . . . . . . . . . . . . . . . . . . . . . . . 4-154• Лампа направленного освещения . . . . . . . . . . . . 4-154
• Плафон освещения салона . . . . . . . . . . . . . . . . . . 4-155
• Лампа зеркала в солнцезащитном козырьке . . 4-156
• Фонарь багажника . . . . . . . . . . . . . . . . . . . . . . . . . 4-156
• Лампа перчаточного ящика . . . . . . . . . . . . . . . . . 4-156
• Лампа подсветки двери . . . . . . . . . . . . . . . . . . . . . 4-157
Система приветствия . . . . . . . . . . . . . . . . . . . . 4-158
• Приветствие светом фар . . . . . . . . . . . . . . . . . . . . 4-158
• Освещение салона . . . . . . . . . . . . . . . . . . . . . . . . . . 4-158
• Фонарь подсветки выхода и
карманный фонарь . . . . . . . . . . . . . . . . . . . . . . . . 4-158
Дефростер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-159
• Обогреватель заднего стекла . . . . . . . . . . . . . . . . 4-159
Система управления микроклиматом с
ручным управлением . . . . . . . . . . . . . . . . . . . 4-161
• Обогрев и кондиционирование воздуха . . . . . . . 4-162
• Кондиционирование воздуха в зоне
сидений 3-го ряда . . . . . . . . . . . . . . . . . . . . . . . . . 4-168
• Работа системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-168
• Фильтр системы климат-контроля . . . . . . . . . . . 4-171
• Проверка количества хладагента и смазочного
материала компрессора . . . . . . . . . . . . . . . . . . . . 4-171
Автоматическая система управления
микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . 4-173
4

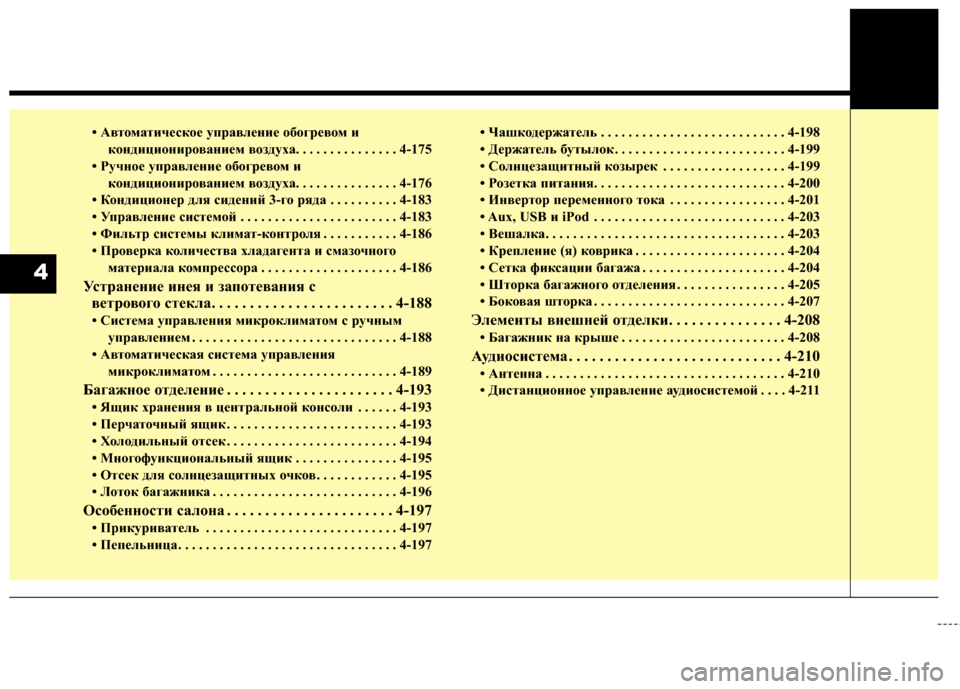

• Автоматическое управление обогревом и
кондиционированием воздуха. . . . . . . . . . . . . . . 4-175
• Ручное управление обогревом и
кондиционированием воздуха. . . . . . . . . . . . . . . 4-176
• Кондиционер для сидений 3-го ряда . . . . . . . . . . 4-183
• Управление системой . . . . . . . . . . . . . . . . . . . . . . . 4-183
• Фильтр системы климат-контроля . . . . . . . . . . . 4-186
• Проверка количества хладагента и смазочного
материала компрессора . . . . . . . . . . . . . . . . . . . . 4-186
Устранение инея и запотевания с
ветрового стекла. . . . . . . . . . . . . . . . . . . . . . . . 4-188
• Система управления микроклиматом с ручным
управлением . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-188
• Автоматическая система управления
микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-189
Багажное отделение . . . . . . . . . . . . . . . . . . . . . . 4-193
• Ящик хранения в центральной консоли . . . . . . 4-193
• Перчаточный ящик . . . . . . . . . . . . . . . . . . . . . . . . . 4-193
• Холодильный отсек . . . . . . . . . . . . . . . . . . . . . . . . . 4-194
• Многофункциональный ящик . . . . . . . . . . . . . . . 4-195
• Отсек для солнцезащитных очков. . . . . . . . . . . . 4-195
• Лоток багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-196
Особенности салона . . . . . . . . . . . . . . . . . . . . . . 4-197
• Прикуриватель . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-197
• Пепельница . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-197• Чашкодержатель . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-198
• Держатель бутылок. . . . . . . . . . . . . . . . . . . . . . . . . 4-199
• Солнцезащитный козырек . . . . . . . . . . . . . . . . . . 4-199
• Розетка питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-200
• Инвертор переменного тока . . . . . . . . . . . . . . . . . 4-201
• Aux, USB и iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-203
• Вешалка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-203
• Крепление (я) коврика . . . . . . . . . . . . . . . . . . . . . . 4-204
• Сетка фиксации багажа . . . . . . . . . . . . . . . . . . . . . 4-204
• Шторка багажного отделения . . . . . . . . . . . . . . . . 4-205
• Боковая шторка . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-207
Элементы внешней отделки. . . . . . . . . . . . . . . 4-208
• Багажник на крыше . . . . . . . . . . . . . . . . . . . . . . . . 4-208
Аудиосистема . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-210
• Антенна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-210
• Дистанционное управление аудиосистемой . . . . 4-211
4
