Hyundai Grand Santa Fe 2016 Инструкция по эксплуатации (in Russian)

Технические характеристики & Информация для потребителя
4 8

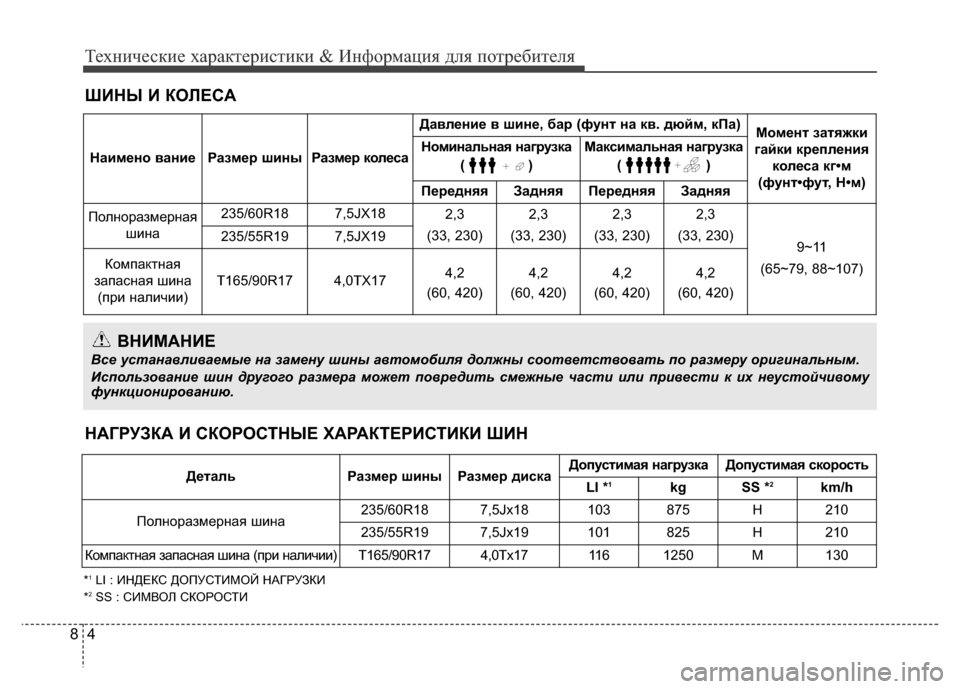

ШИНЫ И КOЛECA
Наимено ваниеРазмер шиныРазмер колеса
Давление в шине, бар (фунт на кв. дюйм, кПа)Момент затяжки
гайки крепления
колеса кг•м
(фунт•фут, Н•м)Номинальная нагрузка
()Максимальная нагрузка
()
ПередняяЗадняяПередняяЗадняя
Полноразмерная
шина235/60R187,5JХ182,3
(33, 230)2,3
(33, 230)2,3
(33, 230)2,3
(33, 230)
9~11
(65~79, 88~107)235/55R197,5JХ19
Компактная
запасная шина
(при наличии)
T165/90R174,0TХ174,2
(60, 420)4,2
(60, 420)4,2
(60, 420)4,2
(60, 420)
ВНИМАНИЕ
Все устанавливаемые на замену шины автомобиля должны соответствовать по размеру оригинальным.
Использование шин другого размера может повредить смежные части или привести к их неустойчивому
функционированию.
НАГРУЗКА И СКОРОСТНЫЕ ХАРАКТЕРИСТИКИ ШИН
*1LI : ИНДЕКС ДОПУСТИМОЙ НАГРУЗКИ
*2SS : СИМВОЛ СКОРОСТИ
Деталь Размер шины Размер дискаДопустимая нагрузка Допустимая скорость
LI *1kg SS *2km/h
Полноразмерная шина235/60R18 7,5Jx18 103 875 H 210
235/55R19 7,5Jx19 101 825 H 210
Компактная запасная шина (при наличии)T165/90R174,0Tx1711 61250M130

85
Технические характеристики & Информация для потребителя

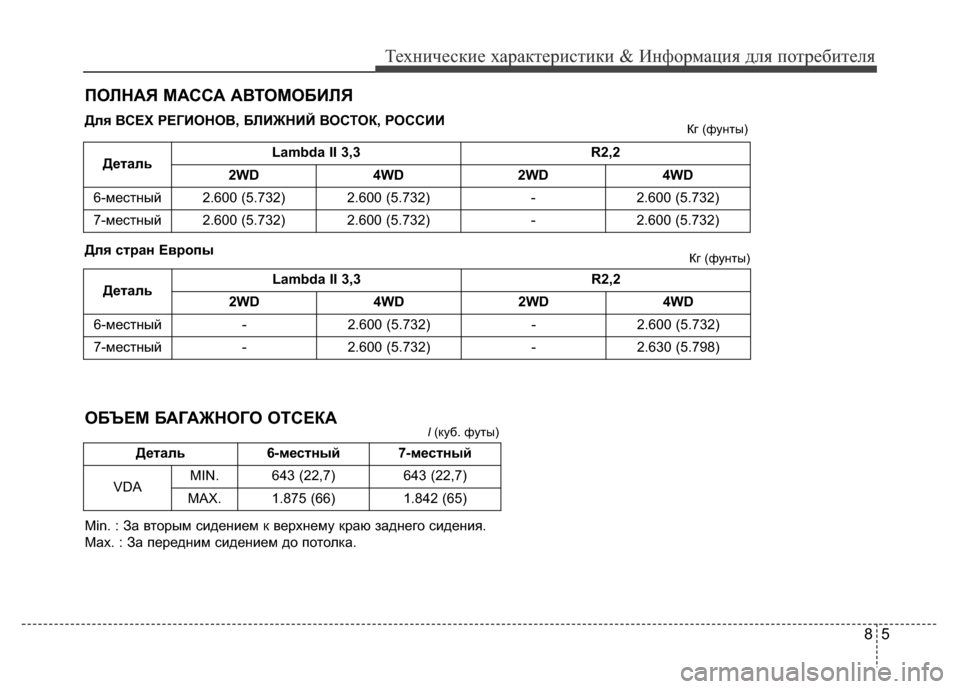

ПОЛНАЯ МАССА АВТОМОБИЛЯ
ДетальLambda II 3,3 R2,2
2WD 4WD 2WD 4WD
6-местный - 2.600 (5.732) - 2.600 (5.732)
7-местный - 2.600 (5.732) - 2.630 (5.798)
ДетальLambda II 3,3 R2,2
2WD 4WD 2WD 4WD
6-местный 2.600 (5.732) 2.600 (5.732) - 2.600 (5.732)
7-местный 2.600 (5.732) 2.600 (5.732) - 2.600 (5.732)
Для ВСЕХ РЕГИОНОВ, БЛИЖНИЙ ВОСТОК, РОССИИ
Для стран Европы
Деталь 6-местный 7-местный
VDAMIN. 643 (22,7) 643 (22,7)
MAX. 1.875 (66) 1.842 (65)
Min. : За вторым сидением к верхнему краю заднего сидения.
Max. : За передним сидением до потолка.
ОБЪЕМ БАГАЖНОГО ОТСЕКА
Кг (фунты)
Кг (фунты)
l(куб. футы)

Технические характеристики & Информация для потребителя
6 8

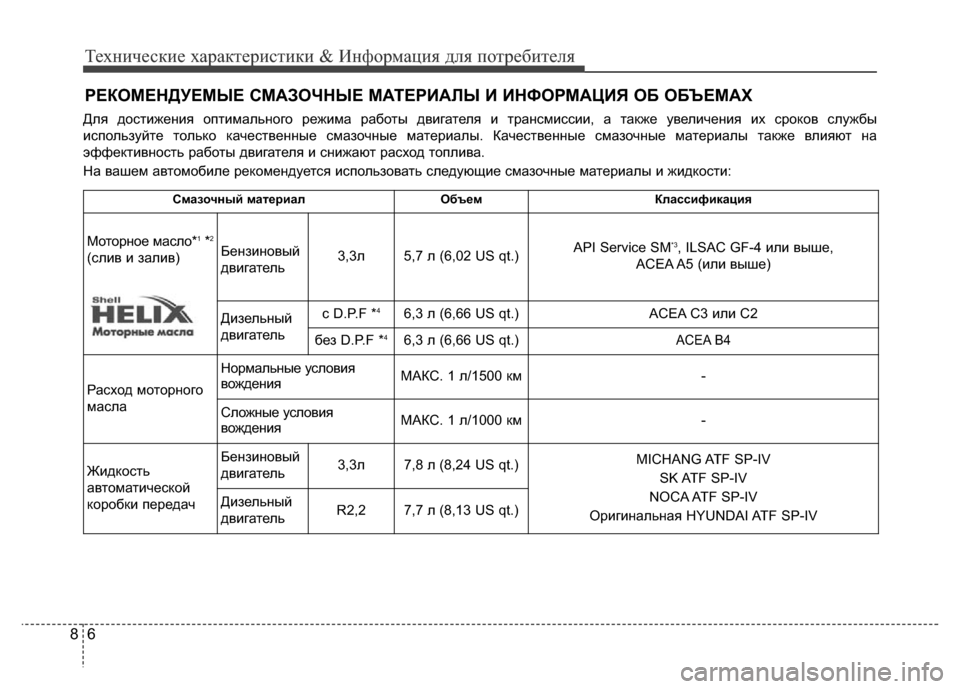

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
Для достижения оптимального режима работы двигателя и трансмиссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественные смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие смазочные материалы и жидкости:
Смазочный материалОбъемКлассификация
Моторное масло*1*2
(слив и залив)Бензиновый
двигатель3,3л5,7 л (6,02 US qt.)API Service SM*3, ILSAC GF-4 или выше,
ACEA A5 (или выше)
Дизельный
двигательс D.P.F *46,3 л (6,66 US qt.)ACEA C3 или C2
без D.P.F *46,3 л (6,66 US qt.)ACEA B4
Расход моторного
масла
Нормальные условия
вожденияМАКС. 1 л/1500 км-
Сложные условия
вожденияМАКС. 1 л/1000 км-
Жидкость
автоматической
коробки передачБензиновый
двигатель3,3л7,8 л (8,24 US qt.)MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
Оригинальная HYUNDAI ATF SP-IV
Дизельный
двигательR2,27,7 л (8,13 US qt.)

87
Технические характеристики & Информация для потребителя
*1: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.
*2: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Помимо
прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневном
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
*
3: Если моторное масло API service SM или ACEA A5 недоступно, допустимо использовать API service SL или ACEA A3.
*4: Сажевый фильтр

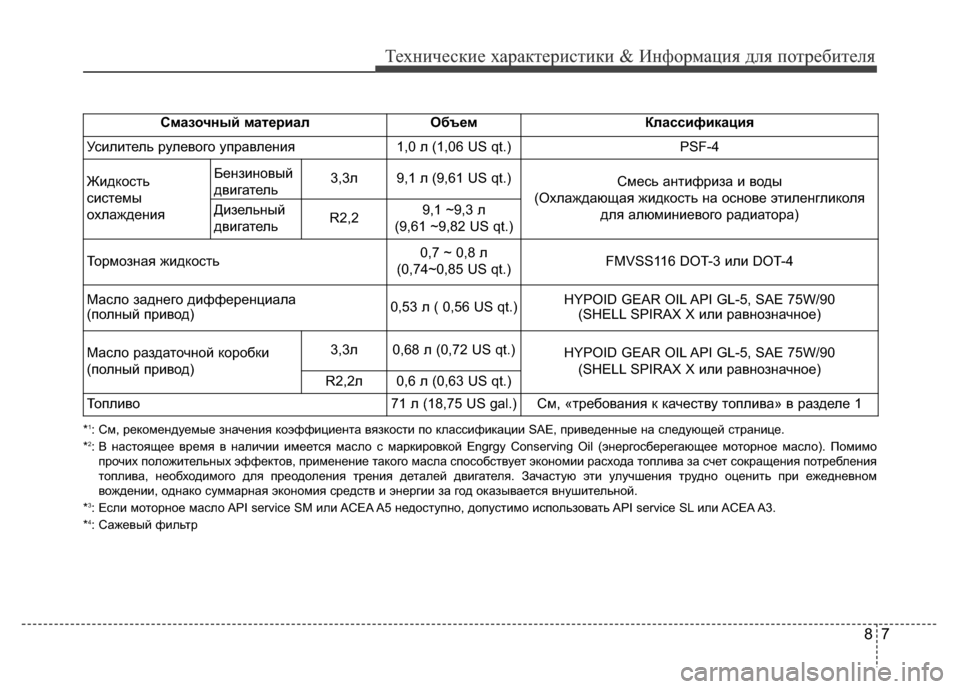

Смазочный материалОбъемКлассификация
Усилитель рулевого управления1,0 л (1,06 US qt.)PSF-4
Жидкость
системы
охлажденияБензиновый
двигатель3,3л9,1 л (9,61 US qt.)Смесь антифриза и воды
(Охлаждающая жидкость на основе этиленгликоля
для алюминиевого радиатора)
Дизельный
двигательR2,29,1 ~9,3 л
(9,61 ~9,82 US qt.)
Тормозная жидкость0,7 ~ 0,8 л
(0,74~0,85 US qt.)FMVSS116 DOT-3 или DOT-4
Масло заднего дифференциала
(полный привод)0,53 л ( 0,56 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
Масло раздаточной коробки
(полный привод)3,3л0,68 л (0,72 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
R2,2л0,6 л (0,63 US qt.)
Топливо71 л (18,75 US gal.)См, «требования к качеству топлива» в разделе 1

Технические характеристики & Информация для потребителя
8 8

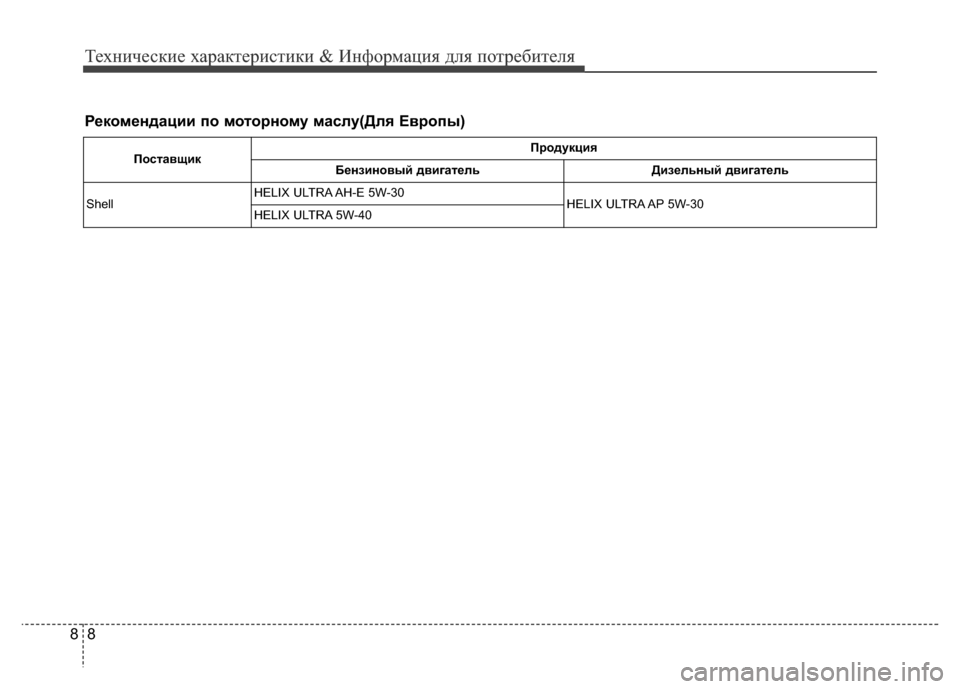

Рекомендации по моторному маслу(Для Европы)
ПоставщикПродукция
Бензиновый двигатель Дизельный двигатель
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40

89
Технические характеристики & Информация для потребителя

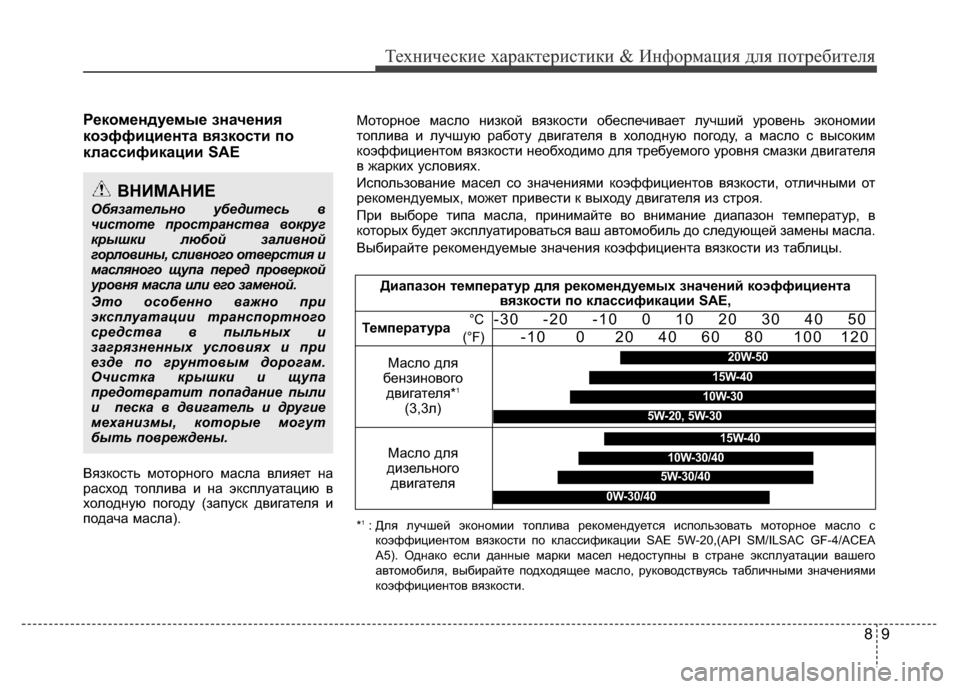

Рекомендуемые значения
коэффициента вязкости по
классификации SAE
Вязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
*1: Для лучшей экономии топлива рекомендуется использовать моторное масло с
коэффициентом вязкости по классификации SAE 5W-20,(API SM/ILSAC GF-4/ACEA
A5). Однако если данные марки масел недоступны в стране эксплуатации вашего
автомобиля, выбирайте подходящее масло, руководствуясь табличными значениями
коэффициентов вязкости.
Диапазон температур для рекомендуемых значений коэффициента
вязкости по классификации SAE,
Температура
Масло для
бензинового
двигателя*
1
(3,3л)
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Масло для
дизельного
двигателя
5W-30/40
15W-40
10W-30/40
0W-30/40
20W-50
10W-30
15W-40
5W-20, 5W-30
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного отверстия и
масляного щупа перед проверкой
уровня масла или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Моторное масло низкой вязкости обеспечивает лучший уровень экономии
топлива и лучшую работу двигателя в холодную погоду, а масло с высоким
коэффициентом вязкости необходимо для требуемого уровня смазки двигателя
в жарких условиях.
Использование масел со значениями коэффициентов вязкости, отличными от
рекомендуемых, может привести к выходу двигателя из строя.
При выборе типа масла, принимайте во внимание диапазон температур, в
которых будет эксплуатироваться ваш автомобиль до следующей замены масла.
Выбирайте рекомендуемые значения коэффициента вязкости из таблицы.

Технические характеристики & Информация для потребителя
10 8

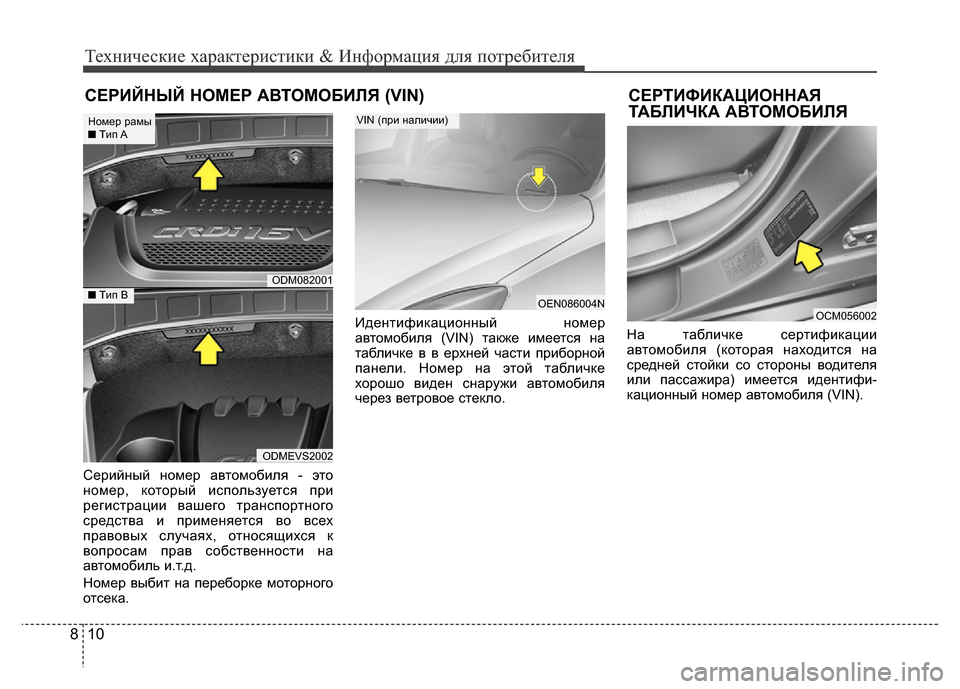

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN) СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на переборке моторного
отсека.Идентификационный номер
автомобиля (VIN) также имеется на
табличке в в ерхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи-
кационный номер автомобиля (VIN).
OEN086004N
VIN (при наличии)
OCM056002
ODM082001
ODMEVS2002
Номер рамы
■Tип A
■Tип В

811
Технические характеристики & Информация для потребителя

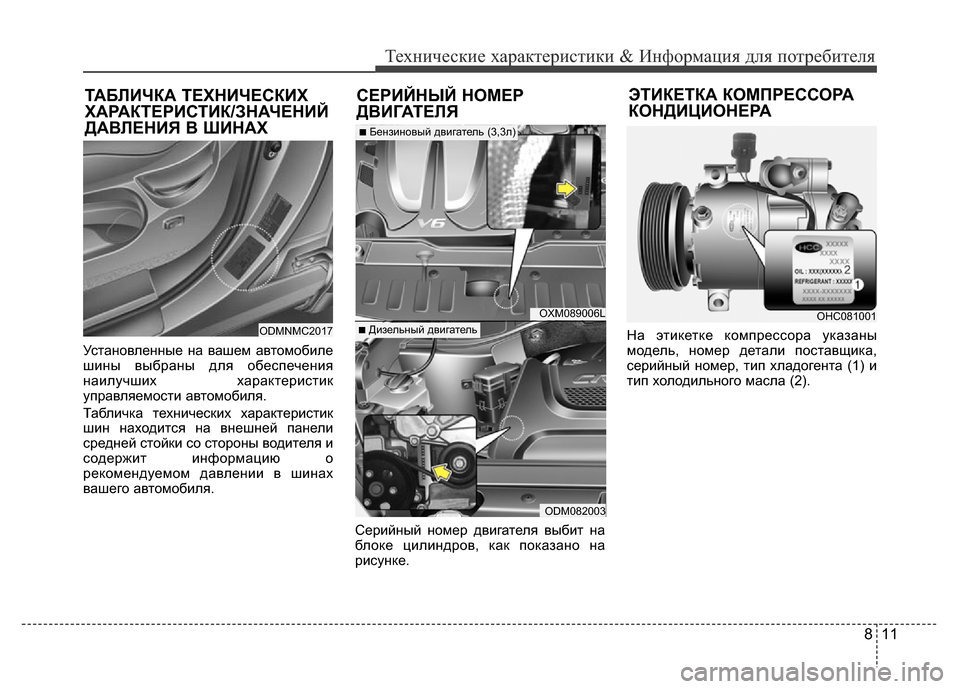

Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).
СЕРИЙНЫЙ НОМЕР
ДВИГАТЕЛЯ ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ
ODMNMC2017
OXM089006L
■Бензиновый двигатель (3,3л)
■Дизельный двигатель
ODM082003
OHC081001
ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА

812
Технические характеристики & Информация для потребителя

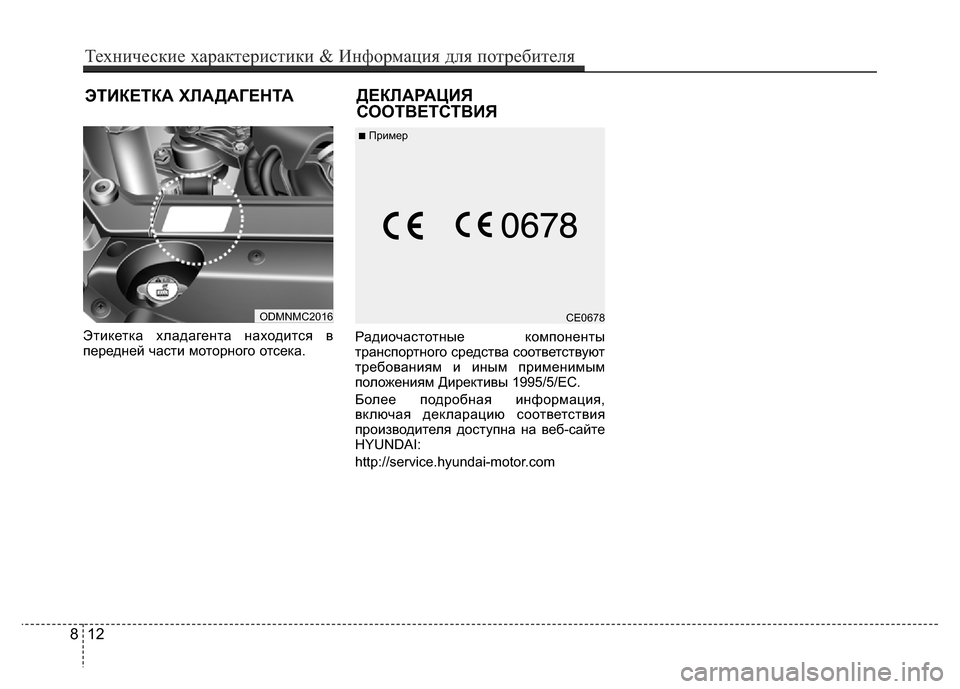

Этикетка хладагента находится в
передней части моторного отсека.Радиочастотные компоненты
транспортного средства соответствуют
требованиям и иным применимым
положениям Директивы 1995/5/EC.
Более подробная информация,
включая декларацию соответствия
производителя доступна на веб-сайте
HYUNDAI:
http://service.hyundai-motor.com
ODMNMC2016
ЭТИКЕТКА ХЛАДАГЕНТАДЕКЛАРАЦИЯ
СООТВЕТСТВИЯ
CE0678
■Пример

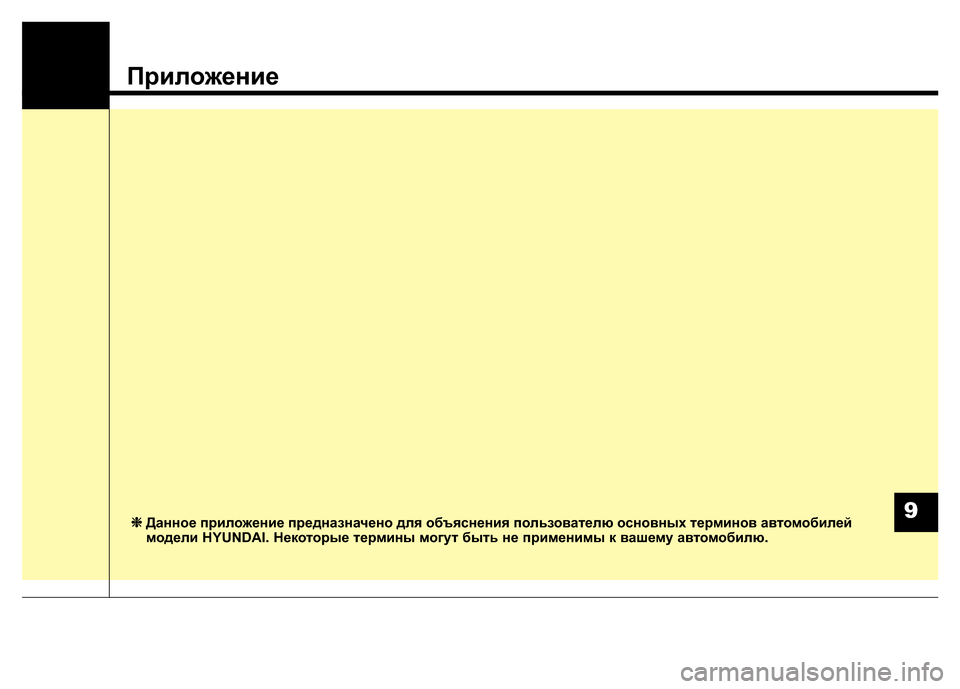

Приложение
9❈Данное приложение предназначено для объяснения пользователю основных терминов автомобилей
модели HYUNDAI. Некоторые термины могут быть не применимы к вашему автомобилю.
