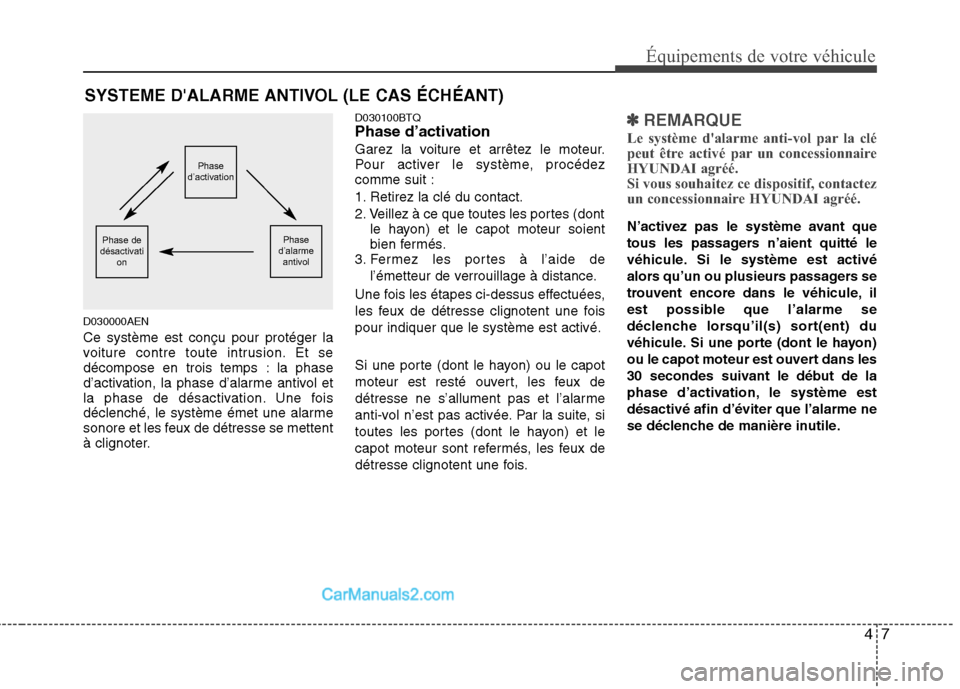

D030000AEN Ce système est conçu pour protéger la
voiture contre toute intrusion. Et se
décompose en trois temps : la phase
d’activation, la phase d’alarme antivol et
la phase de désactivation. Une fois
déclenché, le système émet une alarme
sonore et les feux de détresse se mettent
à clignoter.D030100BTQ
Phase d’activation
Garez la voiture et arrêtez le moteur.
Pour activer le système, procédezcomme suit :
1. Retirez la clé du contact.
2. Veillez à ce que toutes les portes (dont
le hayon) et le capot moteur soient
bien fermés.
3. Fermez les portes à l’aide de
l’émetteur de verrouillage à distance.
Une fois les étapes ci-dessus effectuées,
les feux de détresse clignotent une foispour indiquer que le système est activé.
Si une porte (dont le hayon) ou le capot
moteur est resté ouvert, les feux de
détresse ne s’allument pas et l’alarme
anti-vol n’est pas activée. Par la suite, si
toutes les portes (dont le hayon) et le
capot moteur sont refermés, les feux de
détresse clignotent une fois.
✽✽ REMARQUE
Le système d'alarme anti-vol par la clé
peut être activé par un concessionnaire
HYUNDAI agréé.
Si vous souhaitez ce dispositif, contactez
un concessionnaire HYUNDAI agréé.
N’activez pas le système avant que
tous les passagers n’aient quitté le
véhicule. Si le système est activé
alors qu’un ou plusieurs passagers se
trouvent encore dans le véhicule, il
est possible que l’alarme se
déclenche lorsqu’il(s) sort(ent) du
véhicule. Si une porte (dont le hayon)
ou le capot moteur est ouvert dans les
30 secondes suivant le début de la
phase d’activation, le système estdésactivé afin d’éviter que l’alarme ne
se déclenche de manière inutile.
SYSTEME D'ALARME ANTIVOL (LE CAS ÉCHÉANT)
Phase
d’activation
Phase
d’alarme antivolPhase de
désactivati on

Équipements de votre véhicule
8
4
D030200AEN-EE

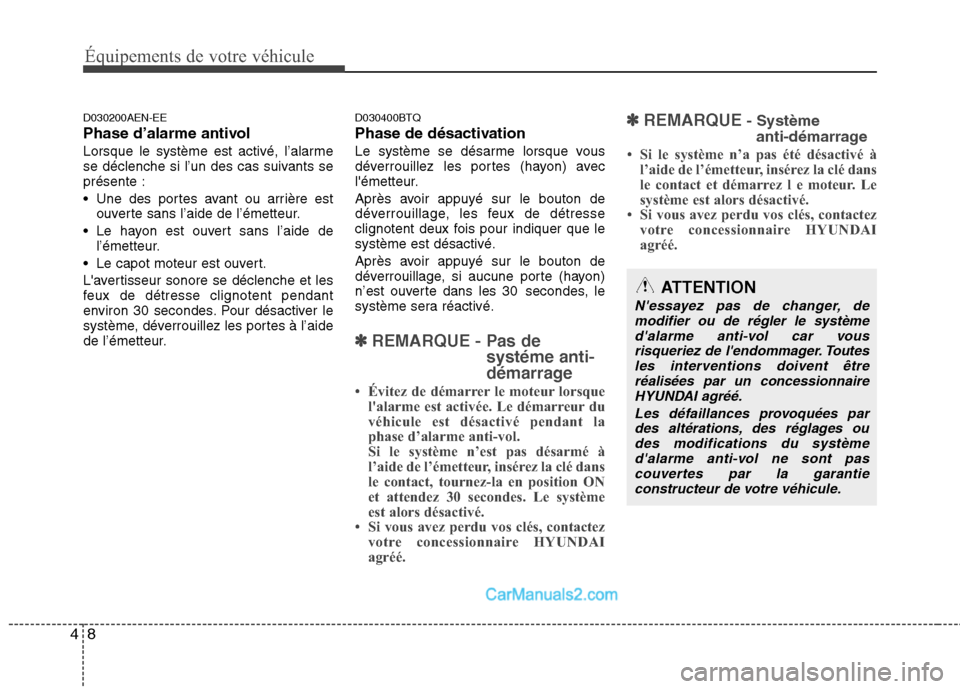

Phase d’alarme antivol
Lorsque le système est activé, l’alarme
se déclenche si l’un des cas suivants seprésente :
Une des portes avant ou arrière est
ouverte sans l’aide de l’émetteur.
Le hayon est ouvert sans l’aide de l’émetteur.
Le capot moteur est ouvert.
L'avertisseur sonore se déclenche et les
feux de détresse clignotent pendant
environ 30 secondes. Pour désactiver le
système, déverrouillez les portes à l’aide
de l’émetteur. D030400BTQ
Phase de désactivation
Le système se désarme lorsque vous
déverrouillez les portes (hayon) avec
l'émetteur.
Après avoir appuyé sur le bouton de
déverrouillage, les feux de détresse
clignotent deux fois pour indiquer que lesystème est désactivé.
Après avoir appuyé sur le bouton de
déverrouillage, si aucune porte (hayon)
n’est ouverte dans les 30 secondes, le
système sera réactivé.
✽✽
REMARQUE - Pas de
systéme anti-
démarrage
 Évitez de démarrer le moteur lorsque l'alarme est activée. Le démarreur du
véhicule est désactivé pendant la
phase d’alarme anti-vol.
Si le système n’est pas désarmé à
l’aide de l’émetteur, insérez la clé dans
le contact, tournez-la en position ON
et attendez 30 secondes. Le système
est alors désactivé.
 Si vous avez perdu vos clés, contactez
votre concessionnaire HYUNDAI
agréé. ✽
✽
REMARQUE - Système
anti-démarrage
 Si le système n’a pas été désactivé à l’aide de l’émetteur, insérez la clé dans
le contact et démarrez l e moteur. Le
système est alors désactivé.
 Si vous avez perdu vos clés, contactez
votre concessionnaire HYUNDAI
agréé.
ATTENTION
N'essayez pas de changer, de
modifier ou de régler le système
d'alarme anti-vol car vousrisqueriez de l'endommager. Toutes les interventions doivent êtreréalisées par un concessionnaire
HYUNDAI agréé.
Les défaillances provoquées pardes altérations, des réglages ou des modifications du systèmed'alarme anti-vol ne sont pas
couvertes par la garantieconstructeur de votre véhicule.

441

Équipements de votre véhicule
Témoin du système de
répartition électronique de la
force de freinage (EBD) Si deux témoins s’allument en même temps pendant
que vous conduisez, votre
véhicule a un problème
d’ABS et de système EBD.
Dans ce cas, il se peut que l’ABS et le
système de freinage traditionnel ne
fonctionnent pas normalement. Faitescontrôler le véhicule par un
concessionnaire HYUNDAI agréé le plus
rapidement possible.D150304AEN-EE
Témoin de ceinture de
sécurité
Témoin de ceinture de sécurité
(le cas échéant)
Pour rappeler au conducteur d’attacher sa
ceinture, le témoin de la ceinture de
sécurité clignote pendant environ 6
secondes chaque fois que le contacteurd’allumage est mis sur la position ON, queles ceintures soient attachées ou non. Si la ceinture du conducteur est détachée lorsque le contacteurd’allumage est sur la position ON, le
témoin de la ceinture de sécurité clignote
à nouveau pendant environ 6 secondes. Alarme de la ceinture de sécurité
(le cas échéant) Si la ceinture du conducteur n’est pas attachée lorsque le contacteurd’allumage est mis sur ON ou si la
ceinture est détachée une fois que le
contacteur est sur ON, l’alarme de la
ceinture de sécurité retentit pendant
environ 6 secondes. À ce moment, si la
ceinture de sécurité est attachée,
l’alarme s’arrête immédiatement.
AVERTISSEMENT
Si les témoins de frein et de l’ABS
s’allument et restent allumés, le
système de freinage de votre
véhicule ne fonctionnera pas
normalement. Vous pouvez
encourir de gros risques si vous
devez freiner brusquement. Dans
ce cas, évitez les vitesses trop
élevées et les arrêts trop brusques.
Faites contrôler votre véhicule par
un concessionnaire HYUNDAI
agréé le plus rapidement possible.

443
Équipements de votre véhicule
D150308AEN
Témoin de frein de stationnement & de liquide de frein
Témoin de frein de stationnement
Ce voyant s’allume lorsque le frein de
stationnement est serré, avec le
contacteur d’allumage sur START ou
ON. Le témoin doit s’éteindre une foisque le frein de stationnement est
desserré et que le moteur tourne.
L'alarme du frein de stationnement se
déclenche à une vitesse supérieure à 10
km/h pour vous rappeler que ce dernier
est serré. Desserrez toujours le frein de
stationnement avant de rouler. Témoin de niveau de liquide de frein bas
Si le témoin reste allumé, le niveau du
liquide de frein dans le réservoir est
probablement bas. Si le témoin reste allumé :
1. Conduisez prudemment jusqu’à ce
que vous trouviez un endroit sûr et
arrêtez votre véhicule.
2. Avec le moteur coupé, vérifiez immédiatement le niveau de liquide defrein et ajoutez du liquide si
nécessaire. Vérifiez ensuite la
présence éventuelle de fuites de
liquides au niveau des composants dufrein.
3. Ne reprenez pas le volant si des fuites sont constatées, le témoin resteallumé ou alors les freins ne
fonctionnent pas correctement. Faites
remorquer votre véhicule jusqu’à un
concessionnaire HYUNDAI agréé où
l’on procèdera à une inspection dusystème de freinage puis aux
réparations nécessaires. Votre véhicule est équipé d’un système
de freinage dual en diagonal. Cela
signifie qu’en cas de défaillance d’unsystème de freinage dual, les freins
fonctionneraient toujours sur deux roues.
Lorsqu’une seule partie du système dual
fonctionne, la pédale de frein s’enfonce
plus qu’à l’accoutumée et vous devez
appuyer plus fort pour arrêter la voiture.
De même, la voiture ne s’arrêtera pas
aussi rapidement qu’à l’accoutumée si
une partie seulement du système de
frein dual fonctionne. Si les freins lâchent
pendant que vous conduisez,
rétrogradez de manière à accentuer
l’effet du frein moteur et arrêtez la voiture
dans un endroit sûr.
Pour s’assurer du fonctionnement de
l’ampoule, vérifiez que les témoins dufrein de stationnement et du liquide defrein s’allument lorsque le contacteurd’allumage est mis en position ON.
AVERTISSEMENT
Il est dangereux de conduire le
véhicule avec un témoin allumé. Sile témoin de frein reste allumé,faites immédiatement contrôler
puis réparer vos freins par un
concessionnaire HYUNDAI agréé.

Équipements de votre véhicule
46
4
D150327AUN
Alarme de rappel de la clé
(le cas échéant)
L’alarme de rappel de la clé retentit
lorsque la porte du conducteur est
ouverte et que la clé est restée dans le
contacteur d’allumage (position ACC ou
LOCK), ceci afin de vous empêcher
d’oublier vos clés dans le véhicule.
L’alarme sonne jusqu’à ce que la clé soit
retirée du contact ou jusqu’à la fermeture
de la porte.
D150323AUN-EE
Voyant ESP (contrôle de trajectoireélectronique)
(le cas échéant)
Le voyant ESP s’allume lorsque le contacteur d’allumage est mis en
position ON, mais doit s’éteindre environ
3 secondes après. L’ESP une fois allumé,
permet de contrôler les conditions de
conduite ; dans des conditions de
conduite normales, l’ESP reste éteint.En cas de glissade ou d’adhérence
insuffisante, l’ESP se met en marche et
le voyant ESP clignote pour indiquer qu’ilest actionné.
ATTENTION - Moteur
Diesel (le cas échéant)
Si le voyant de dysfonctionnement clignote, faites vérifier le système defiltre à particules par unconcessionnaire HYUNDAI agréé
(avant de conduire plus de 50 km/31miles).
ESP
OFF
ESP

Équipements de votre véhicule
48
4
D170000AEN Le système d'aide au stationnement
arrière aide le conducteur lors de la
marche arrière du véhicule en émettant
un signal d'avertissement si un objet estdétecté à une distance de 47 pouces
(120 cm) derrière le véhicule. Il ne peut
en aucun cas remplacer l’extrême
vigilance du conducteur. La zone de
détection et les objets détectables par
les capteurs arrières sont limités.
Lorsque vous faites marche arrière,
faites attention à tout ce qui se trouve
derrière vous si vous êtes dans unvéhicule qui n'est pas équipé d'un
système d'aide au stationnement arrière Fonctionnement du système d'aide au stationnement arrière D170101AEN
Condition de fonctionnement
Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage sur ON. Si le véhicule roule à une vitesse
supérieure à 5 km/h (3 miles/h), il sepeut que le système ne soit pas activécorrectement.
La distance de détection lorsque le système d'aide au stationnement
arrière est en marche est d'environ 47pouces (120 cm).
Lorsque plus de deux objets sont détectés en même temps, l’objet le
plus proche sera identifié en premier. D170102AUN
Types d’alarmes
Lorsqu’un objet se situe entre 120 et
81 cm (entre 47 et 32 pouces) du pare
choc arrière : le signal sonore retentit
par intermittence
Lorsqu’un objet se situe entre 80 et 41 cm (entre 31 et 16 pouces) du pare
choc arrière : Le signal sonore retentit
à intervalles plus courts
Lorsqu’un objet se situe à moins de 40 cm (15 pouces) du pare choc arrière :
Le signal sonore retentit en continu.
SYSTEME D'AIDE AU STATIONNEMENT ARRIERE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au stationnement
arrière n'est qu'une fonction
supplémentaire. Le fonctionnementdu système d'aide au stationnement
arrière peut être affecté par
plusieurs facteurs (y compris les
conditions environnementales).
OTQ047055
Système d’alarme de recul

Équipements de votre véhicule
50
4
AVERTISSEMENT
Votre nouvelle garantie ne couvre
pas les dommages du véhicule ou
les accidents touchant sesoccupants à cause d'un défaut de
fonctionnement du système d'aide
au stationnement arrière.
Conduisez toujours prudemment.
✽✽ REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.D170400AEN
Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’aide au stationnement. Si cela
se produit, faites contrôler le véhicule
dès que possible par un concessionnaire
HYUNDAI agréé.
AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objetspeuvent ne pas être détectés par
les capteurs, en raison de ladistance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.

Entretien
60
7
Panneau à fusibles du tableau du bord
Description Calibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10A Relais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
CLUSTER 10A Combiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10A Capteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore
