343

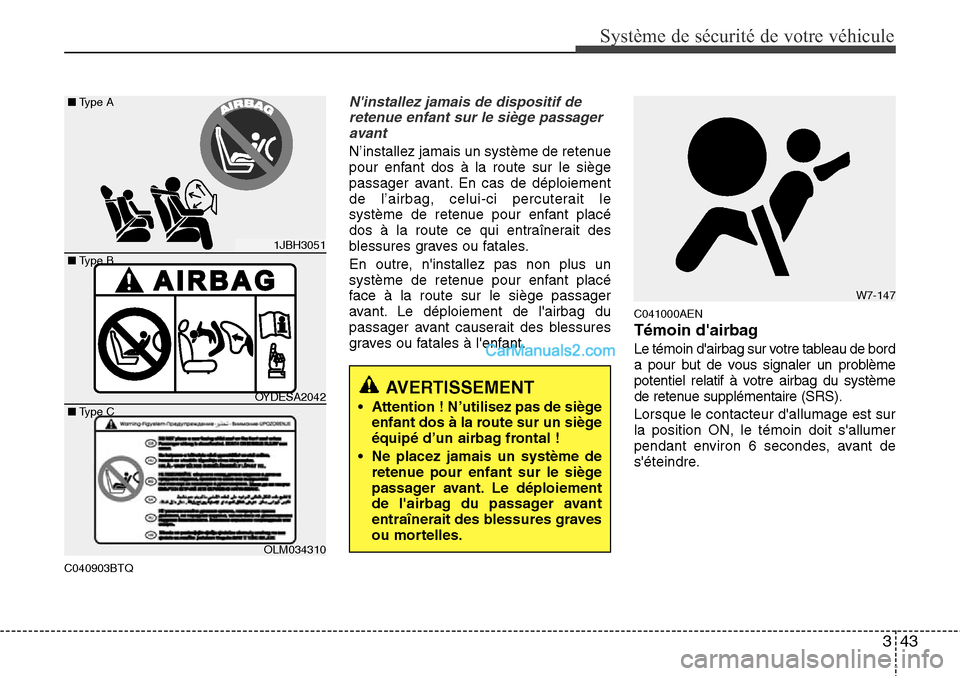

Système de sécurité de votre véhicule
C040903BTQ
N'installez jamais de dispositif de
retenue enfant sur le siège passager
avant
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
C041000AEN
Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système
de retenue supplémentaire (SRS).
Lorsque le contacteur d'allumage est sur
la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
AVERTISSEMENT
• Attention ! N’utilisez pas de siège
enfant dos à la route sur un siège
équipé d’un airbag frontal !
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
W7-147
1JBH3051
OYDESA2042
OLM034310
â– Type B â– Type A
â– Type C

Système de sécurité de votre véhicule
44 3
Faites vérifier le système si :
• Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le témoin reste allumé au bout des 6
secondes.
• Le témoin s'allume lorsque le véhicule est
en mouvement.
C040100ATQ

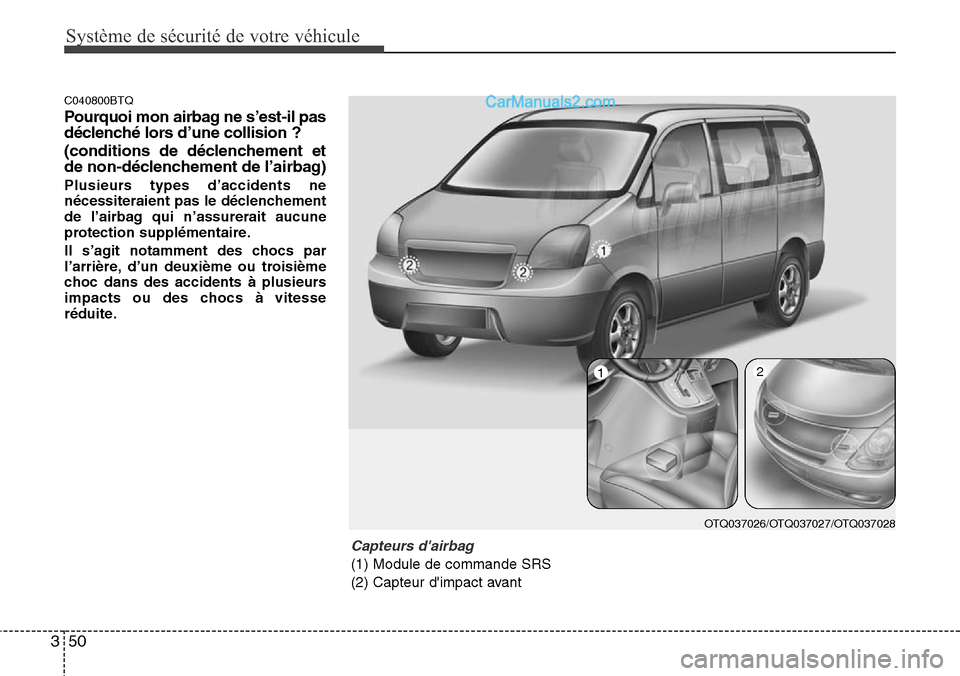

Composants et fonctions du SRS
(système de retenue
supplémentaire)
Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal*
3. Dispositifs de prétension avec
rétracteur*
4. Témoin d'airbag
5. Module de commande SRS (SRSCM)
6. Capteurs d'impact avant
*: le cas échéantDès que le contacteur d'allumage est sur
la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement de
l'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Dès que le contacteur d'allumage est
placé sur la position ON, le témoin air
bag du SRS situé sur le tableau de bord
s'allume pendant environ 6 secondes,
puis s'éteint.
Si l'une des situations suivantes se
produit, cela indique une anomalie du
SRS. Nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
• Si le voyant ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le voyant reste allumé au bout des 6
secondes.
• Le voyant s'allume lorsque le véhicule
est en mouvement.
OTQ038160L

345
Système de sécurité de votre véhicule

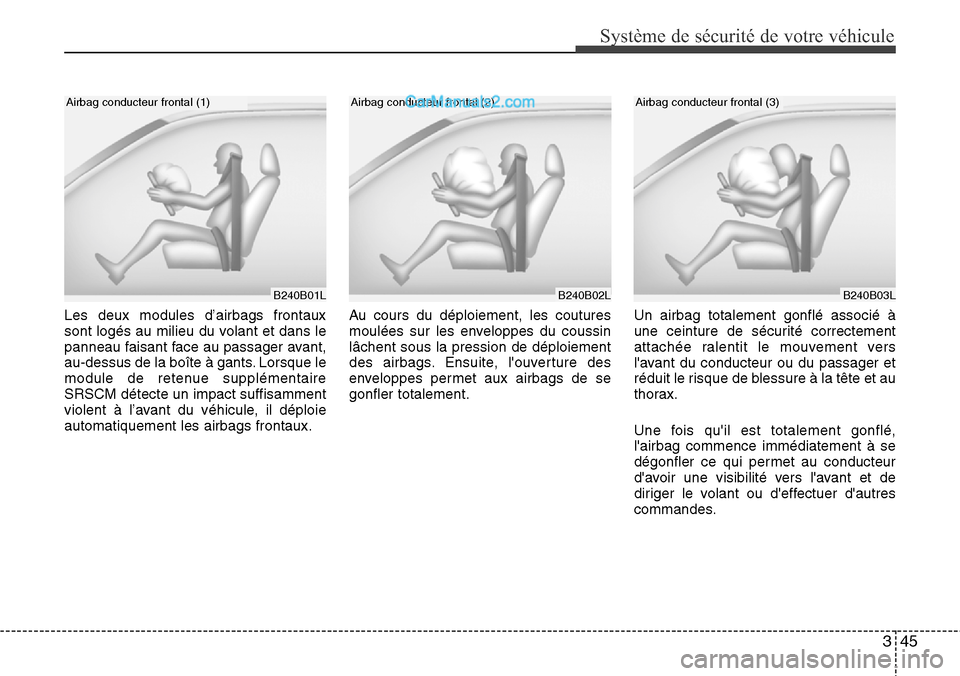

Les deux modules d’airbags frontaux
sont logés au milieu du volant et dans le
panneau faisant face au passager avant,
au-dessus de la boîte à gants. Lorsque le
module de retenue supplémentaire
SRSCM détecte un impact suffisamment
violent à l’avant du véhicule, il déploie
automatiquement les airbags frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussin
lâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de se
gonfler totalement.Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé,
l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
B240B01L
Airbag conducteur frontal (1)

Système de sécurité de votre véhicule
46 3

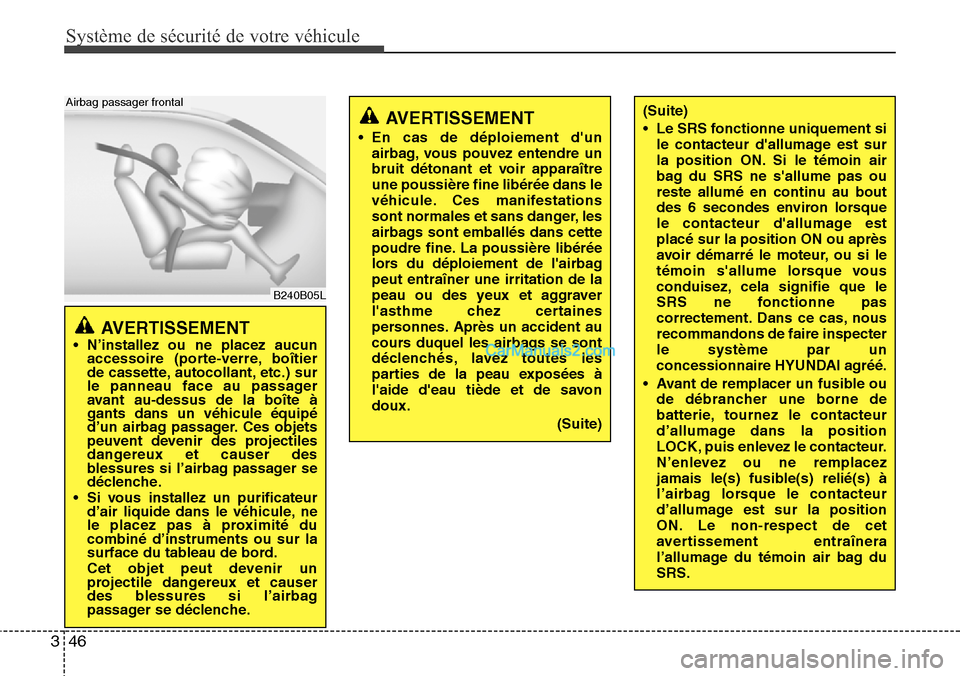

AVERTISSEMENT
• En cas de déploiement d'un
airbag, vous pouvez entendre un
bruit détonant et voir apparaître
une poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbag
peut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savon
doux.
(Suite)
(Suite)
• Le SRS fonctionne uniquement si
le contacteur d'allumage est sur
la position ON. Si le témoin air
bag du SRS ne s'allume pas ou
reste allumé en continu au bout
des 6 secondes environ lorsque
le contacteur d'allumage est
placé sur la position ON ou après
avoir démarré le moteur, ou si le
témoin s'allume lorsque vous
conduisez, cela signifie que le
SRS ne fonctionne pas
correctement. Dans ce cas, nous
recommandons de faire inspecter
le système par un
concessionnaire HYUNDAI agréé.
• Avant de remplacer un fusible ou
de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînera
l’allumage du témoin air bag du
SRS.
AVERTISSEMENT • N’installez ou ne placez aucun
accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte à
gants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
• Si vous installez un purificateur
d’air liquide dans le véhicule, ne
le placez pas à proximité du
combiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal

347
Système de sécurité de votre véhicule

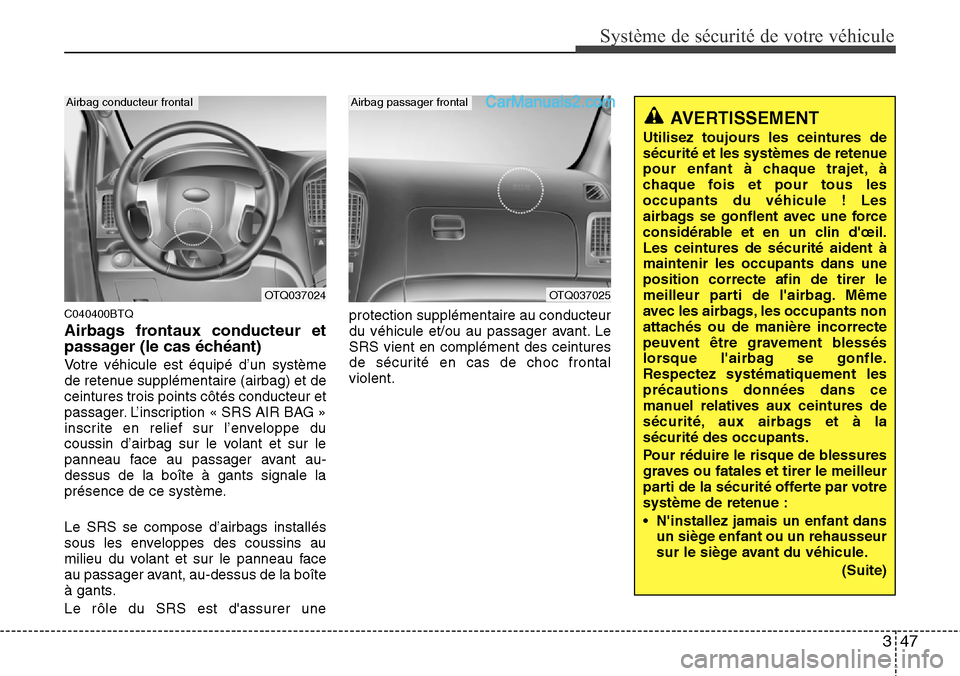

C040400BTQ
Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé d’un système
de retenue supplémentaire (airbag) et de
ceintures trois points côtés conducteur et
passager. L’inscription « SRS AIR BAG »
inscrite en relief sur l’enveloppe du
coussin d’airbag sur le volant et sur le
panneau face au passager avant au-
dessus de la boîte à gants signale la
présence de ce système.
Le SRS se compose d’airbags installés
sous les enveloppes des coussins au
milieu du volant et sur le panneau face
au passager avant, au-dessus de la boîte
à gants.
Le rôle du SRS est d'assurer uneprotection supplémentaire au conducteur
du véhicule et/ou au passager avant. Le
SRS vient en complément des ceintures
de sécurité en cas de choc frontal
violent.
AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous les
occupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.
Les ceintures de sécurité aident à
maintenir les occupants dans une
position correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.
Respectez systématiquement les
précautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à la
sécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
• N'installez jamais un enfant dans
un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(Suite)
OTQ037025
Airbag passager frontal
OTQ037024
Airbag conducteur frontal

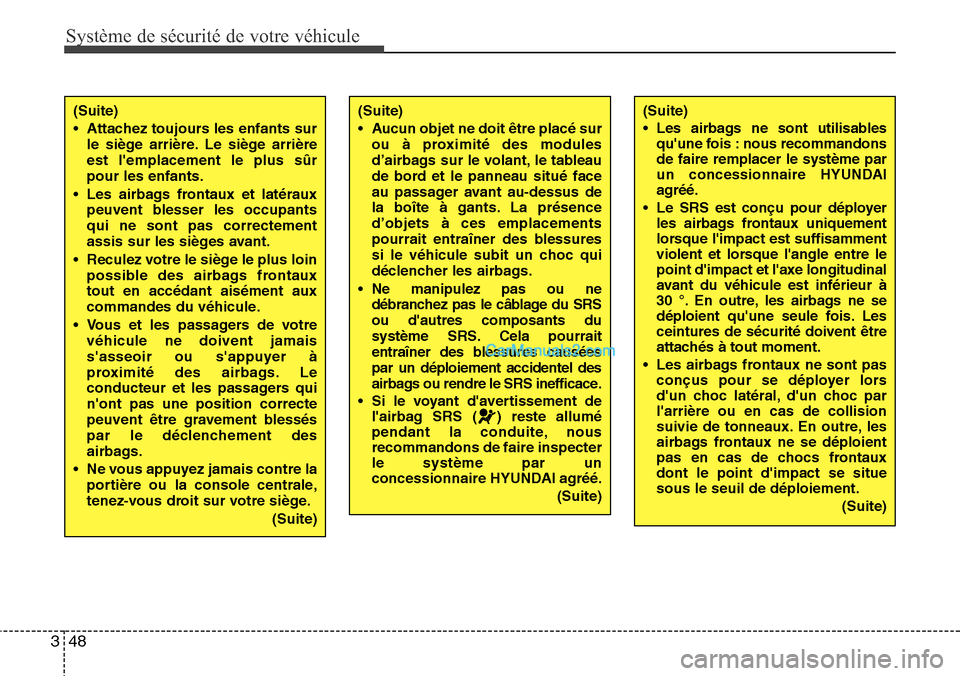

Système de sécurité de votre véhicule
48 3
(Suite)
• Aucun objet ne doit être placé sur
ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présence
d’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
• Ne manipulez pas ou ne
débranchez pas le câblage du SRS
ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causées
par un déploiement accidentel des
airbags ou rendre le SRS inefficace.
• Si le voyant d'avertissement de
l'airbag SRS ( ) reste allumé
pendant la conduite, nous
recommandons de faire inspecter
le système par un
concessionnaire HYUNDAI agréé.
(Suite)(Suite)
• Les airbags ne sont utilisables
qu'une fois : nous recommandons
de faire remplacer le système par
un concessionnaire HYUNDAI
agréé.
• Le SRS est conçu pour déployer
les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Les
ceintures de sécurité doivent être
attachés à tout moment.
• Les airbags frontaux ne sont pas
conçus pour se déployer lors
d'un choc latéral, d'un choc par
l'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontaux
dont le point d'impact se situe
sous le seuil de déploiement.
(Suite)(Suite)
• Attachez toujours les enfants sur
le siège arrière. Le siège arrière
est l'emplacement le plus sûr
pour les enfants.
• Les airbags frontaux et latéraux
peuvent blesser les occupants
qui ne sont pas correctement
assis sur les sièges avant.
• Reculez votre le siège le plus loin
possible des airbags frontaux
tout en accédant aisément aux
commandes du véhicule.
• Vous et les passagers de votre
véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers qui
n'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
• Ne vous appuyez jamais contre la
portière ou la console centrale,
tenez-vous droit sur votre siège.
(Suite)

349
Système de sécurité de votre véhicule

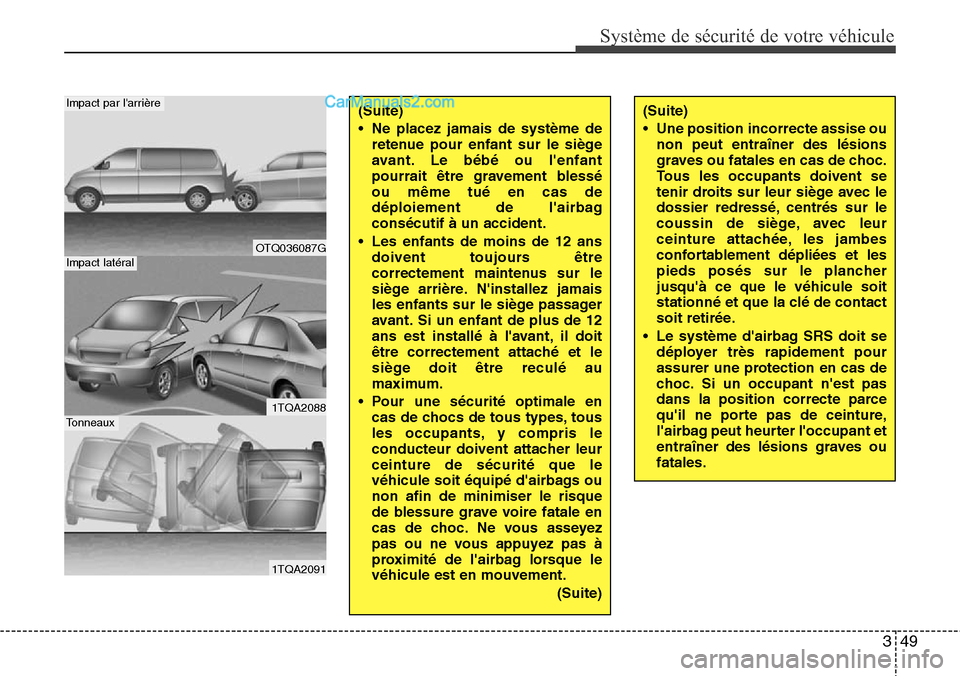

(Suite)
• Une position incorrecte assise ou
non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancher
jusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
• Le système d'airbag SRS doit se
déployer très rapidement pour
assurer une protection en cas de
choc. Si un occupant n'est pas
dans la position correcte parce
qu'il ne porte pas de ceinture,
l'airbag peut heurter l'occupant et
entraîner des lésions graves ou
fatales.(Suite)
• Ne placez jamais de système de
retenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blessé
ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
• Les enfants de moins de 12 ans
doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
être correctement attaché et le
siège doit être reculé au
maximum.
• Pour une sécurité optimale en
cas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leur
ceinture de sécurité que le
véhicule soit équipé d'airbags ou
non afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque le
véhicule est en mouvement.
(Suite)
OTQ036087G
1TQA2088
1TQA2091
Impact par l'arrière
Impact latéral
Tonneaux

Système de sécurité de votre véhicule
50 3
C040800BTQ
Pourquoi mon airbag ne s’est-il pas
déclenché lors d’une collision ?
(conditions de déclenchement et
de non-déclenchement de l’airbag)
Plusieurs types d’accidents ne
nécessiteraient pas le déclenchement
de l’airbag qui n’assurerait aucune
protection supplémentaire.
Il s’agit notamment des chocs par
l’arrière, d’un deuxième ou troisième
choc dans des accidents à plusieurs
impacts ou des chocs à vitesse
réduite.
OTQ037026/OTQ037027/OTQ037028
12
Capteurs d'airbag
(1) Module de commande SRS
(2) Capteur d'impact avant

351
Système de sécurité de votre véhicule

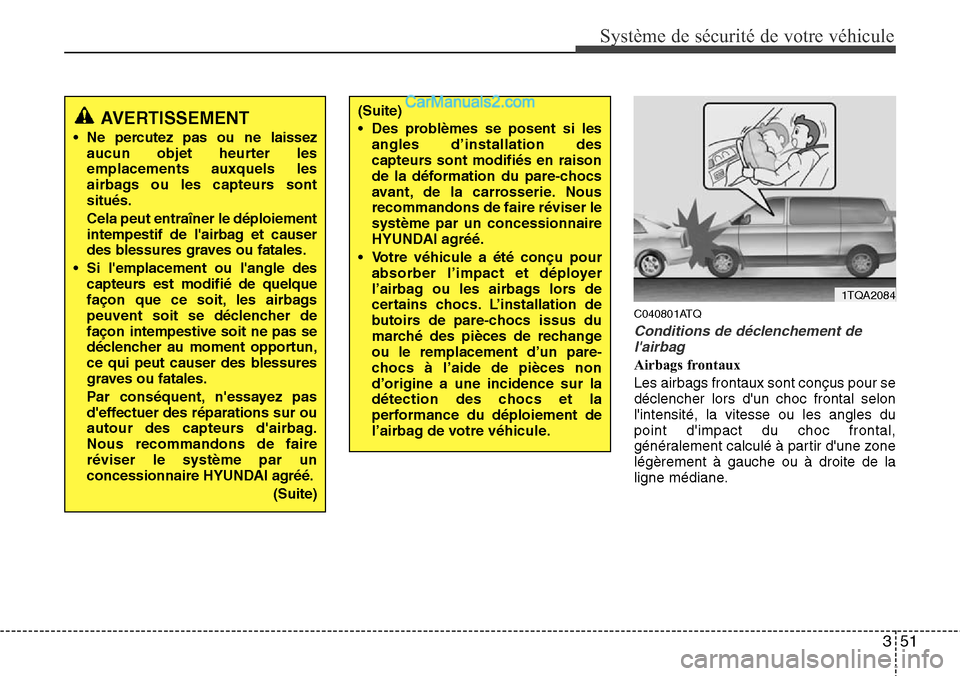

C040801ATQ
Conditions de déclenchement de
l'airbag
Airbags frontaux
Les airbags frontaux sont conçus pour se
déclencher lors d'un choc frontal selon
l'intensité, la vitesse ou les angles du
point d'impact du choc frontal,
généralement calculé à partir d'une zone
légèrement à gauche ou à droite de la
ligne médiane.
AVERTISSEMENT
• Ne percutez pas ou ne laissez
aucun objet heurter les
emplacements auxquels les
airbags ou les capteurs sont
situés.
Cela peut entraîner le déploiement
intempestif de l'airbag et causer
des blessures graves ou fatales.
• Si l'emplacement ou l'angle des
capteurs est modifié de quelque
façon que ce soit, les airbags
peuvent soit se déclencher de
façon intempestive soit ne pas se
déclencher au moment opportun,
ce qui peut causer des blessures
graves ou fatales.
Par conséquent, n'essayez pas
d'effectuer des réparations sur ou
autour des capteurs d'airbag.
Nous recommandons de faire
réviser le système par un
concessionnaire HYUNDAI agréé.
(Suite)
(Suite)
• Des problèmes se posent si les
angles d’installation des
capteurs sont modifiés en raison
de la déformation du pare-chocs
avant, de la carrosserie. Nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
• Votre véhicule a été conçu pour
absorber l’impact et déployer
l’airbag ou les airbags lors de
certains chocs. L’installation de
butoirs de pare-chocs issus du
marché des pièces de rechange
ou le remplacement d’un pare-
chocs à l’aide de pièces non
d’origine a une incidence sur la
détection des chocs et la
performance du déploiement de
l’airbag de votre véhicule.
1TQA2084

Système de sécurité de votre véhicule
52 3

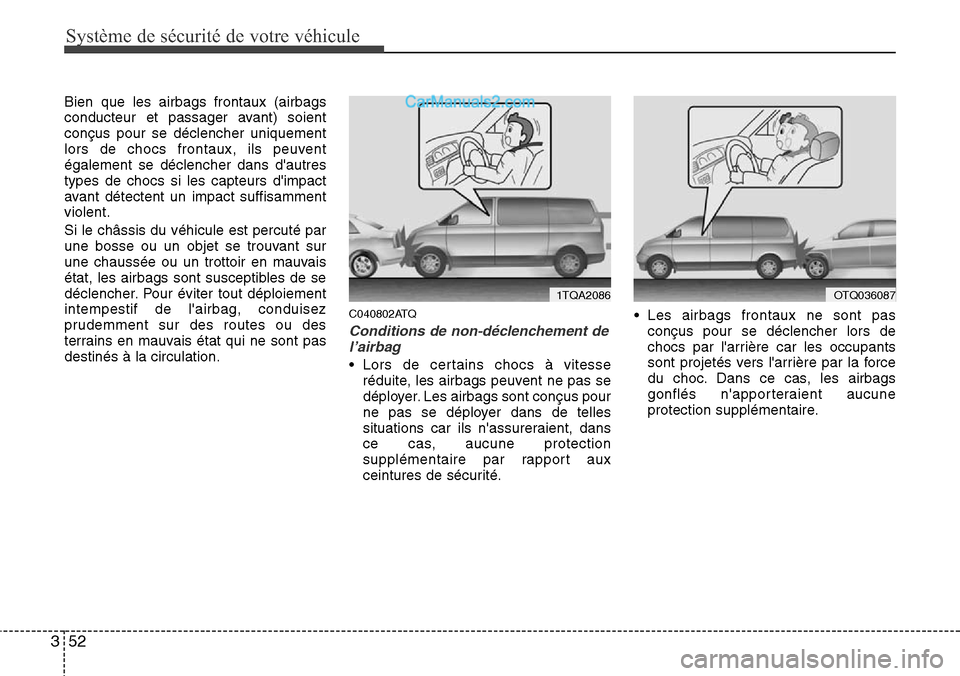

Bien que les airbags frontaux (airbags
conducteur et passager avant) soient
conçus pour se déclencher uniquement
lors de chocs frontaux, ils peuvent
également se déclencher dans d'autres
types de chocs si les capteurs d'impact
avant détectent un impact suffisamment
violent.
Si le châssis du véhicule est percuté par
une bosse ou un objet se trouvant sur
une chaussée ou un trottoir en mauvais
état, les airbags sont susceptibles de se
déclencher. Pour éviter tout déploiement
intempestif de l'airbag, conduisez
prudemment sur des routes ou des
terrains en mauvais état qui ne sont pas
destinés à la circulation.
C040802ATQ
Conditions de non-déclenchement de
l’airbag
• Lors de certains chocs à vitesse
réduite, les airbags peuvent ne pas se
déployer. Les airbags sont conçus pour
ne pas se déployer dans de telles
situations car ils n'assureraient, dans
ce cas, aucune protection
supplémentaire par rapport aux
ceintures de sécurité.• Les airbags frontaux ne sont pas
conçus pour se déclencher lors de
chocs par l'arrière car les occupants
sont projetés vers l'arrière par la force
du choc. Dans ce cas, les airbags
gonflés n'apporteraient aucune
protection supplémentaire.
1TQA2086OTQ036087
