Introducción

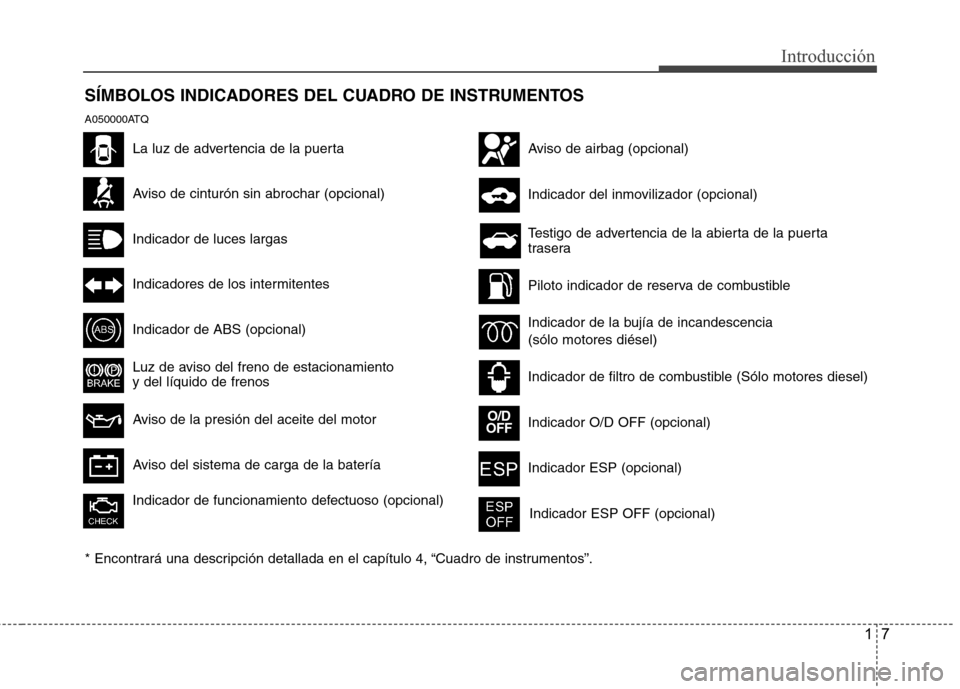

SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar (opcional)
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS (opcional)
Luz de aviso del freno de estacionamiento
y del líquido de frenos
Aviso de la presión del aceite del motor
Indicador de funcionamiento defectuoso (opcional)
Aviso de airbag (opcional)
Indicador del inmovilizador (opcional)
Piloto indicador de reserva de combustible
Indicador de la bujía de incandescencia
(sólo motores diésel)
Indicador de filtro de combustible (Sólo motores diesel)
* Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Aviso del sistema de carga de la batería
A050000ATQ
La luz de advertencia de la puerta
Testigo de advertencia de la abierta de la puerta
trasera
Indicador O/D OFF (opcional)O/D
OFF
Indicador ESP (opcional)
Indicador ESP OFF (opcional)

Sistema de seguridad del vehículo
22 3
C020300AUN

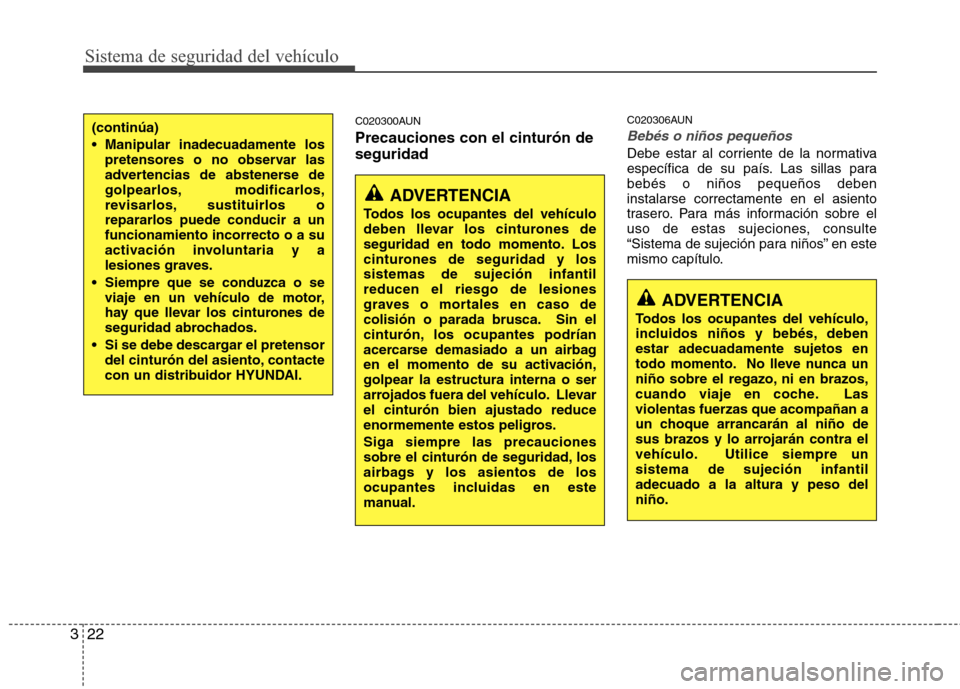

Precauciones con el cinturón de
seguridad
C020306AUN
Bebés o niños pequeños
Debe estar al corriente de la normativa
específica de su país. Las sillas para
bebés o niños pequeños deben
instalarse correctamente en el asiento
trasero. Para más información sobre el
uso de estas sujeciones, consulte
“Sistema de sujeción para niños” en este
mismo capítulo.
(continúa)
Manipular inadecuadamente los
pretensores o no observar las
advertencias de abstenerse de
golpearlos, modificarlos,
revisarlos, sustituirlos o
repararlos puede conducir a un
funcionamiento incorrecto o a su
activación involuntaria y a
lesiones graves.
Siempre que se conduzca o se
viaje en un vehículo de motor,
hay que llevar los cinturones de
seguridad abrochados.
Si se debe descargar el pretensor
del cinturón del asiento, contacte
con un distribuidor HYUNDAI.
ADVERTENCIA
Todos los ocupantes del vehículo
deben llevar los cinturones de
seguridad en todo momento. Los
cinturones de seguridad y los
sistemas de sujeción infantil
reducen el riesgo de lesiones
graves o mortales en caso de
colisión o parada brusca. Sin el
cinturón, los ocupantes podrían
acercarse demasiado a un airbag
en el momento de su activación,
golpear la estructura interna o ser
arrojados fuera del vehículo. Llevar
el cinturón bien ajustado reduce
enormemente estos peligros.
Siga siempre las precauciones
sobre el cinturón de seguridad, los
airbags y los asientos de los
ocupantes incluidas en este
manual.
ADVERTENCIA
Todos los ocupantes del vehículo,
incluidos niños y bebés, deben
estar adecuadamente sujetos en
todo momento. No lleve nunca un
niño sobre el regazo, ni en brazos,
cuando viaje en coche. Las
violentas fuerzas que acompañan a
un choque arrancarán al niño de
sus brazos y lo arrojarán contra el
vehículo. Utilice siempre un
sistema de sujeción infantil
adecuado a la altura y peso del
niño.

Sistema de seguridad del vehículo
48 3
C040801ATQ

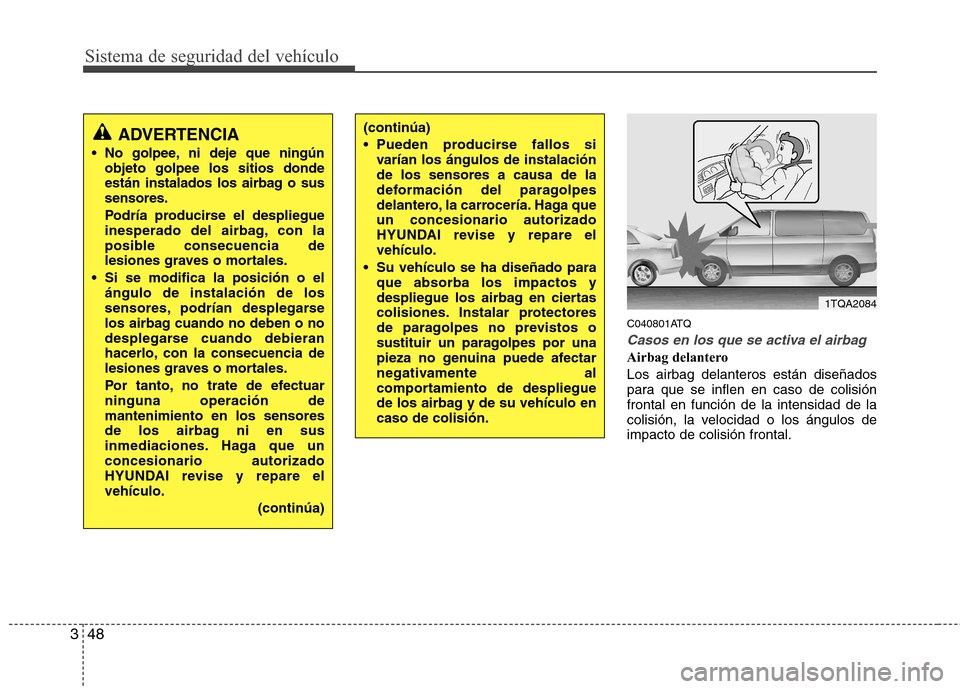

Casos en los que se activa el airbag
Airbag delantero
Los airbag delanteros están diseñados
para que se inflen en caso de colisión
frontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto de colisión frontal.
ADVERTENCIA
No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que un
concesionario autorizado
HYUNDAI revise y repare el
vehículo.
(continúa)
(continúa)
Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería. Haga que
un concesionario autorizado
HYUNDAI revise y repare el
vehículo.
Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo en
caso de colisión.
1TQA2084

Características del vehículo
38 4
D150300AEN

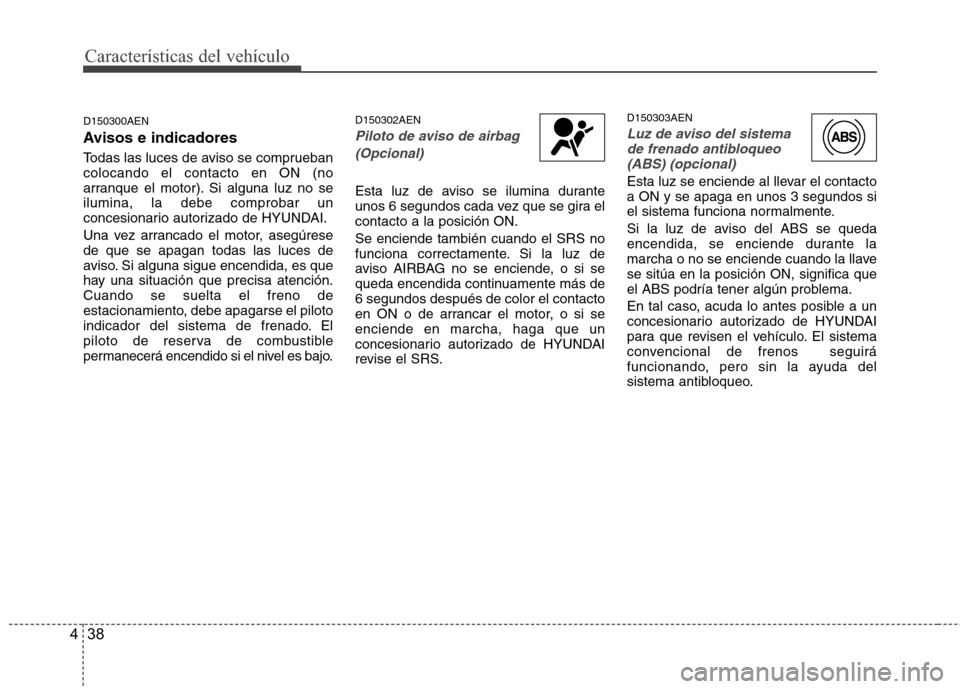

Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
D150302AEN
Piloto de aviso de airbag
(Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el SRS no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de
6 segundos después de color el contacto
en ON o de arrancar el motor, o si se
enciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS.
D150303AEN
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.

439
Características del vehículo

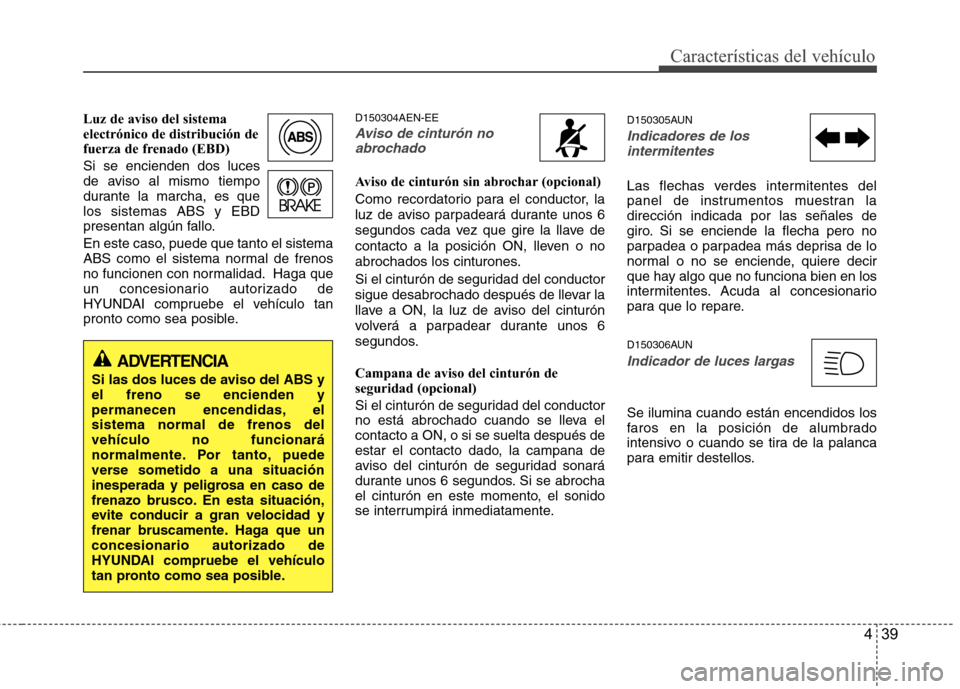

Luz de aviso del sistema
electrónico de distribución de
fuerza de frenado (EBD)
Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es que
los sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.D150304AEN-EE
Aviso de cinturón no
abrochado
Aviso de cinturón sin abrochar (opcional)
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.
Campana de aviso del cinturón de
seguridad (opcional)
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva el
contacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha
el cinturón en este momento, el sonido
se interrumpirá inmediatamente.
D150305AUN
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran la
dirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
ADVERTENCIA
Si las dos luces de aviso del ABS y
el freno se encienden y
permanecen encendidas, el
sistema normal de frenos del
vehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que un
concesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

Características del vehículo
46 4
D170200AEN

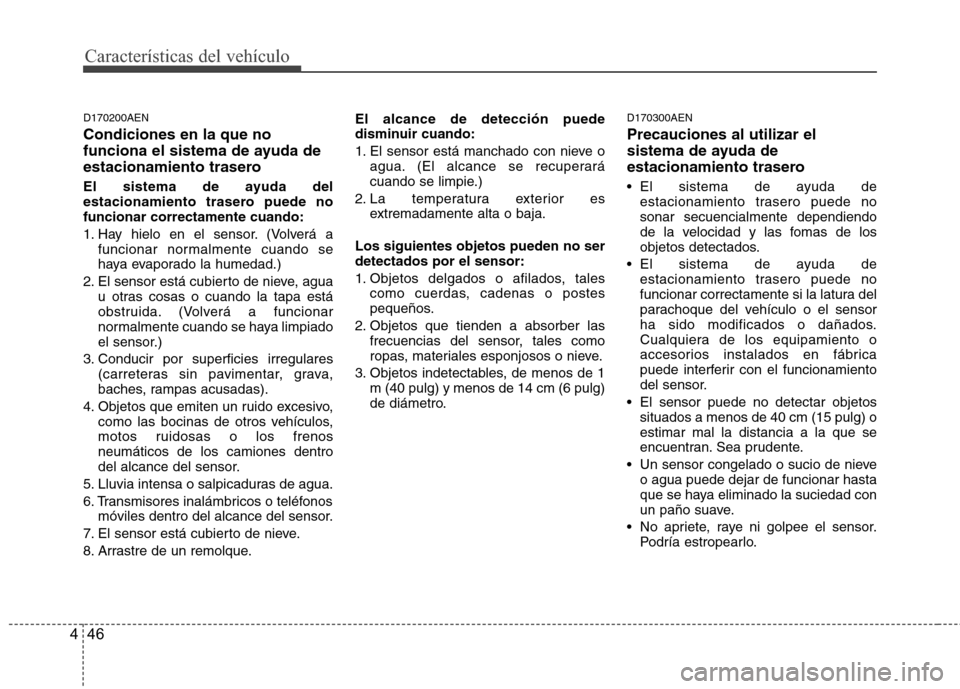

Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sistema de ayuda del
estacionamiento trasero puede no
funcionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua
u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares
(carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo,
como las bocinas de otros vehículos,
motos ruidosas o los frenos
neumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos
móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque.El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es
extremadamente alta o baja.
Los siguientes objetos pueden no ser
detectados por el sensor:
1. Objetos delgados o afilados, tales
como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las
frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1
m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.
D170300AEN
Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no
sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
El sensor puede no detectar objetos
situados a menos de 40 cm (15 pulg) o
estimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve
o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor.
Podría estropearlo.

521
Conducción

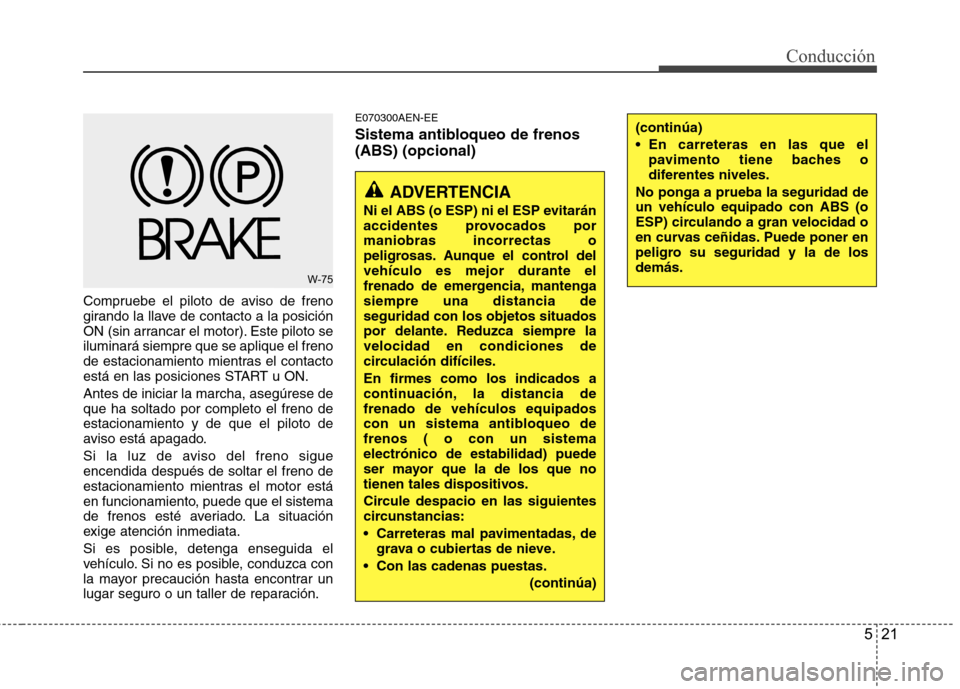

Compruebe el piloto de aviso de freno
girando la llave de contacto a la posición
ON (sin arrancar el motor). Este piloto se
iluminará siempre que se aplique el freno
de estacionamiento mientras el contacto
está en las posiciones START u ON.
Antes de iniciar la marcha, asegúrese de
que ha soltado por completo el freno de
estacionamiento y de que el piloto de
aviso está apagado.
Si la luz de aviso del freno sigue
encendida después de soltar el freno de
estacionamiento mientras el motor está
en funcionamiento, puede que el sistema
de frenos esté averiado. La situación
exige atención inmediata.
Si es posible, detenga enseguida el
vehículo. Si no es posible, conduzca con
la mayor precaución hasta encontrar un
lugar seguro o un taller de reparación.
E070300AEN-EE
Sistema antibloqueo de frenos
(ABS) (opcional)
W-75
ADVERTENCIA
Ni el ABS (o ESP) ni el ESP evitarán
accidentes provocados por
maniobras incorrectas o
peligrosas. Aunque el control del
vehículo es mejor durante el
frenado de emergencia, mantenga
siempre una distancia de
seguridad con los objetos situados
por delante. Reduzca siempre la
velocidad en condiciones de
circulación difíciles.
En firmes como los indicados a
continuación, la distancia de
frenado de vehículos equipados
con un sistema antibloqueo de
frenos ( o con un sistema
electrónico de estabilidad) puede
ser mayor que la de los que no
tienen tales dispositivos.
Circule despacio en las siguientes
circunstancias:
Carreteras mal pavimentadas, de
grava o cubiertas de nieve.
Con las cadenas puestas.
(continúa)
(continúa)
En carreteras en las que el
pavimento tiene baches o
diferentes niveles.
No ponga a prueba la seguridad de
un vehículo equipado con ABS (o
ESP) circulando a gran velocidad o
en curvas ceñidas. Puede poner en
peligro su seguridad y la de los
demás.

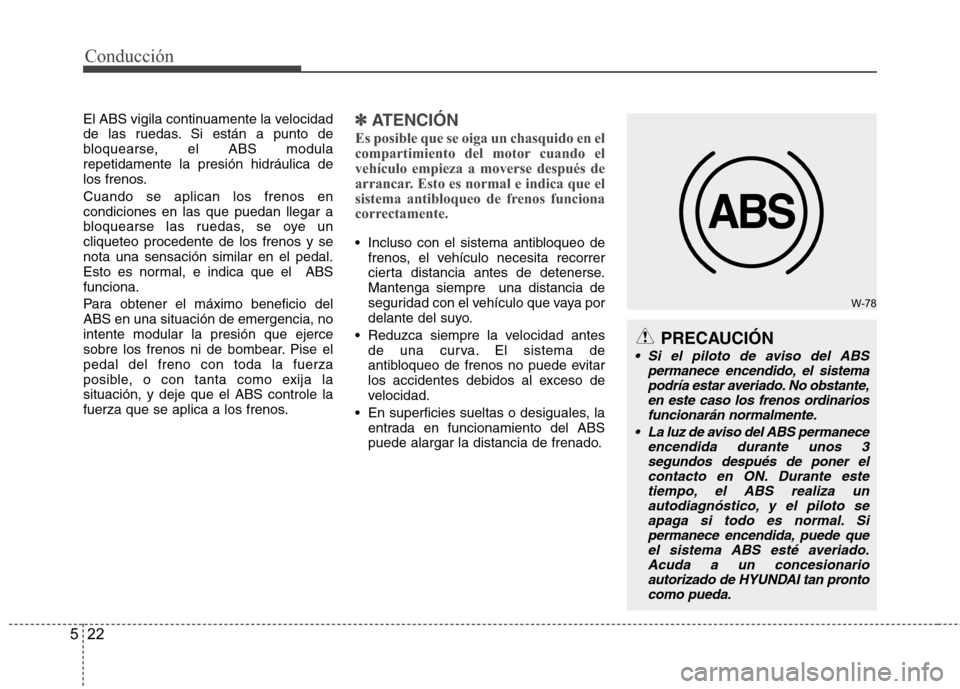

Conducción
22 5
W-78
PRECAUCIÓN
Si el piloto de aviso del ABS
permanece encendido, el sistema
podría estar averiado. No obstante,
en este caso los frenos ordinarios
funcionarán normalmente.
La luz de aviso del ABS permanece
encendida durante unos 3
segundos después de poner el
contacto en ON. Durante este
tiempo, el ABS realiza un
autodiagnóstico, y el piloto se
apaga si todo es normal. Si
permanece encendida, puede que
el sistema ABS esté averiado.
Acuda a un concesionario
autorizado de HYUNDAI tan pronto
como pueda.
El ABS vigila continuamente la velocidad
de las ruedas. Si están a punto de
bloquearse, el ABS modula
repetidamente la presión hidráulica de
los frenos.
Cuando se aplican los frenos en
condiciones en las que puedan llegar a
bloquearse las ruedas, se oye un
cliqueteo procedente de los frenos y se
nota una sensación similar en el pedal.
Esto es normal, e indica que el ABS
funciona.
Para obtener el máximo beneficio del
ABS en una situación de emergencia, no
intente modular la presión que ejerce
sobre los frenos ni de bombear. Pise el
pedal del freno con toda la fuerza
posible, o con tanta como exija la
situación, y deje que el ABS controle la
fuerza que se aplica a los frenos.✽ ✽

ATENCIÓN
Es posible que se oiga un chasquido en el
compartimiento del motor cuando el
vehículo empieza a moverse después de
arrancar. Esto es normal e indica que el
sistema antibloqueo de frenos funciona
correctamente.
Incluso con el sistema antibloqueo de
frenos, el vehículo necesita recorrer
cierta distancia antes de detenerse.
Mantenga siempre una distancia de
seguridad con el vehículo que vaya por
delante del suyo.
Reduzca siempre la velocidad antes
de una curva. El sistema de
antibloqueo de frenos no puede evitar
los accidentes debidos al exceso de
velocidad.
En superficies sueltas o desiguales, la
entrada en funcionamiento del ABS
puede alargar la distancia de frenado.

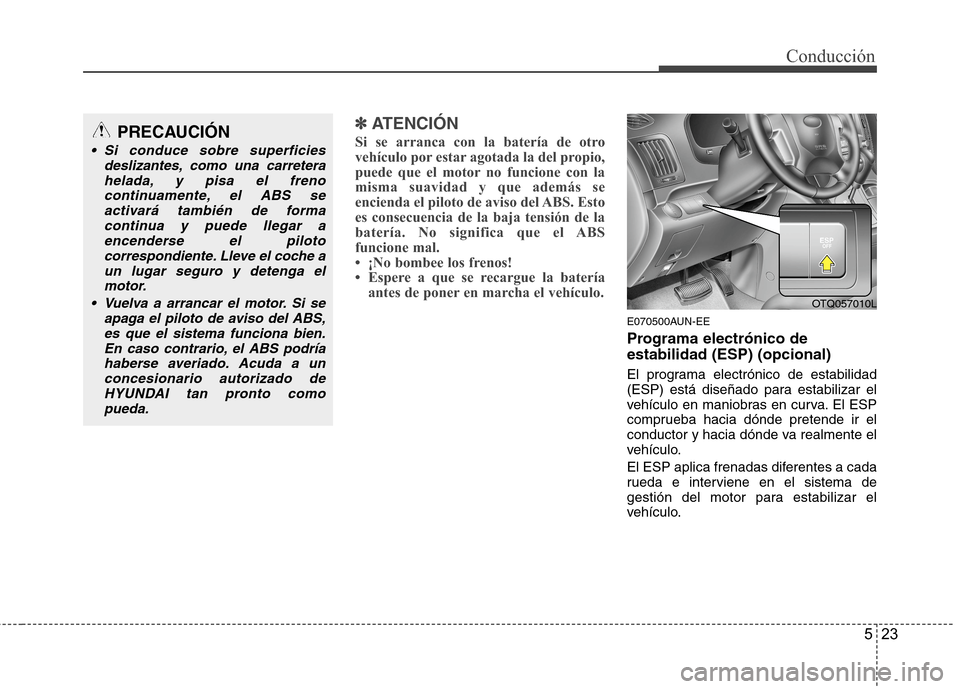

523
Conducción
✽ ✽

ATENCIÓN
Si se arranca con la batería de otro
vehículo por estar agotada la del propio,
puede que el motor no funcione con la
misma suavidad y que además se
encienda el piloto de aviso del ABS. Esto
es consecuencia de la baja tensión de la
batería. No significa que el ABS
funcione mal.
• ¡No bombee los frenos!
• Espere a que se recargue la batería
antes de poner en marcha el vehículo.
E070500AUN-EE
Programa electrónico de
estabilidad (ESP) (opcional)
El programa electrónico de estabilidad
(ESP) está diseñado para estabilizar el
vehículo en maniobras en curva. El ESP
comprueba hacia dónde pretende ir el
conductor y hacia dónde va realmente el
vehículo.
El ESP aplica frenadas diferentes a cada
rueda e interviene en el sistema de
gestión del motor para estabilizar el
vehículo.
PRECAUCIÓN
Si conduce sobre superficies
deslizantes, como una carretera
helada, y pisa el freno
continuamente, el ABS se
activará también de forma
continua y puede llegar a
encenderse el piloto
correspondiente. Lleve el coche a
un lugar seguro y detenga el
motor.
Vuelva a arrancar el motor. Si se
apaga el piloto de aviso del ABS,
es que el sistema funciona bien.
En caso contrario, el ABS podría
haberse averiado. Acuda a un
concesionario autorizado de
HYUNDAI tan pronto como
pueda.
OTQ057010L

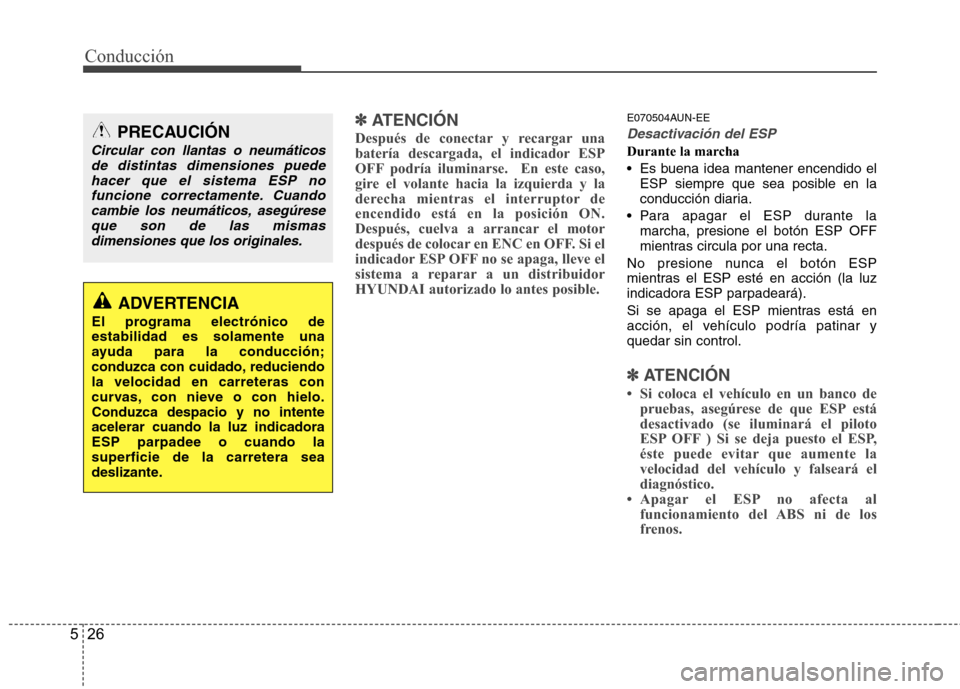

Conducción
26 5
✽
✽

ATENCIÓN
Después de conectar y recargar una
batería descargada, el indicador ESP
OFF podría iluminarse. En este caso,
gire el volante hacia la izquierda y la
derecha mientras el interruptor de
encendido está en la posición ON.
Después, cuelva a arrancar el motor
después de colocar en ENC en OFF. Si el
indicador ESP OFF no se apaga, lleve el
sistema a reparar a un distribuidor
HYUNDAI autorizado lo antes posible.
E070504AUN-EE
Desactivación del ESP
Durante la marcha
Es buena idea mantener encendido el
ESP siempre que sea posible en la
conducción diaria.
Para apagar el ESP durante la
marcha, presione el botón ESP OFF
mientras circula por una recta.
No presione nunca el botón ESP
mientras el ESP esté en acción (la luz
indicadora ESP parpadeará).
Si se apaga el ESP mientras está en
acción, el vehículo podría patinar y
quedar sin control.
✽ ✽

ATENCIÓN
• Si coloca el vehículo en un banco de
pruebas, asegúrese de que ESP está
desactivado (se iluminará el piloto
ESP OFF ) Si se deja puesto el ESP,
éste puede evitar que aumente la
velocidad del vehículo y falseará el
diagnóstico.
• Apagar el ESP no afecta al
funcionamiento del ABS ni de los
frenos.
ADVERTENCIA
El programa electrónico de
estabilidad es solamente una
ayuda para la conducción;
conduzca con cuidado, reduciendo
la velocidad en carreteras con
curvas, con nieve o con hielo.
Conduzca despacio y no intente
acelerar cuando la luz indicadora
ESP parpadee o cuando la
superficie de la carretera sea
deslizante.
PRECAUCIÓN
Circular con llantas o neumáticos
de distintas dimensiones puede
hacer que el sistema ESP no
funcione correctamente. Cuando
cambie los neumáticos, asegúrese
que son de las mismas
dimensiones que los originales.
