Page 14 of 330
17
Introducción
SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar (opcional)
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS (opcional)
Luz de aviso del freno de estacionamiento
y del líquido de frenos
Aviso de la presión del aceite del motor
Indicador de funcionamiento defectuoso (opcional)
Aviso de airbag (opcional)
Indicador del inmovilizador (opcional)
Piloto indicador de reserva de combustible
Indicador de la bujía de incandescencia
(sólo motores diésel)
Indicador de filtro de combustible (Sólo motores diesel)
* Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Aviso del sistema de carga de la batería
A050000ATQ
La luz de advertencia de la puerta
Testigo de advertencia de la abierta de la puerta
trasera
Indicador O/D OFF (opcional)O/D
OFF
Indicador ESP (opcional)
Indicador ESP OFF (opcional)
Page 18 of 330
Su vehículo de un vistazo
4 2

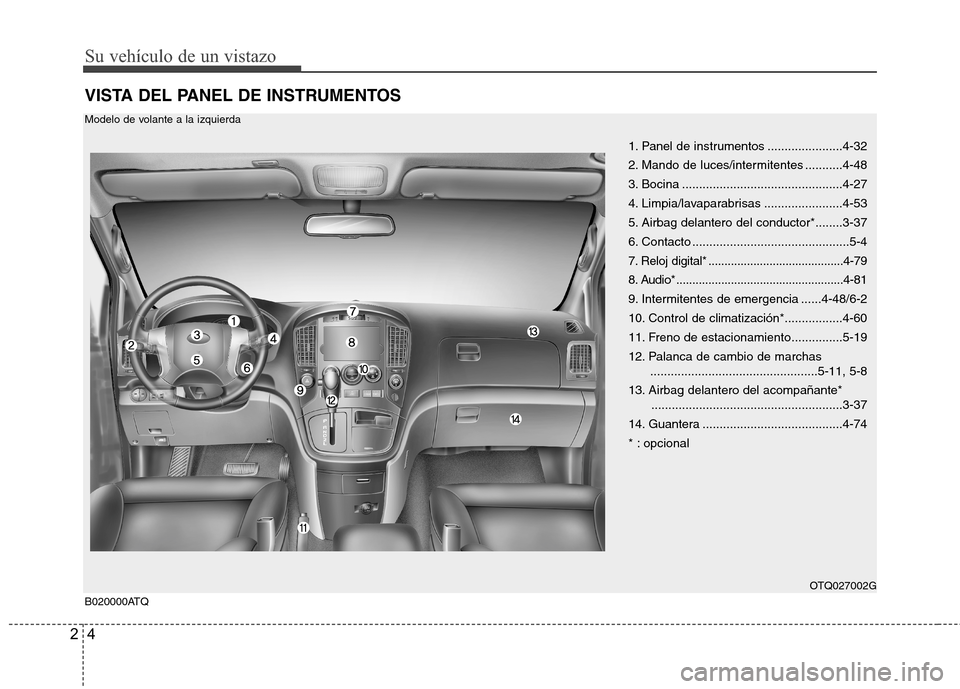

VISTA DEL PANEL DE INSTRUMENTOS
B020000ATQ
1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas
.................................................5-11, 5-8
13. Airbag delantero del acompañante*
........................................................3-37
14. Guantera .........................................4-74
* : opcional
OTQ027002G
Modelo de volante a la izquierda

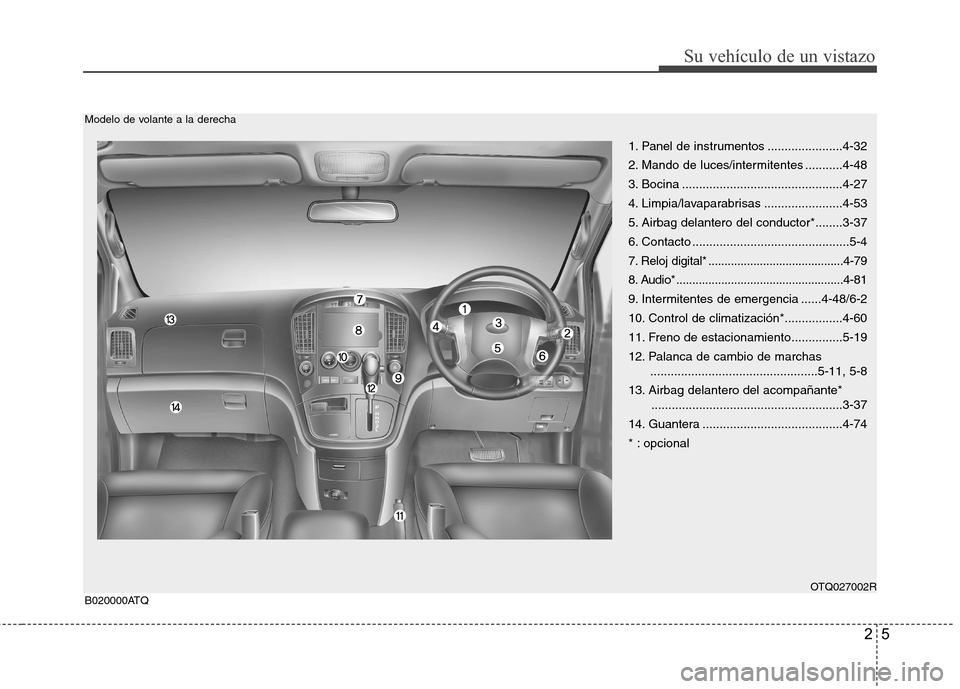

Page 19 of 330
25
Su vehículo de un vistazo
OTQ027002RB020000ATQ Modelo de volante a la derecha
1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas
.................................................5-11, 5-8
13. Airbag delantero del acompañante*
........................................................3-37
14. Guantera .........................................4-74
* : opcional

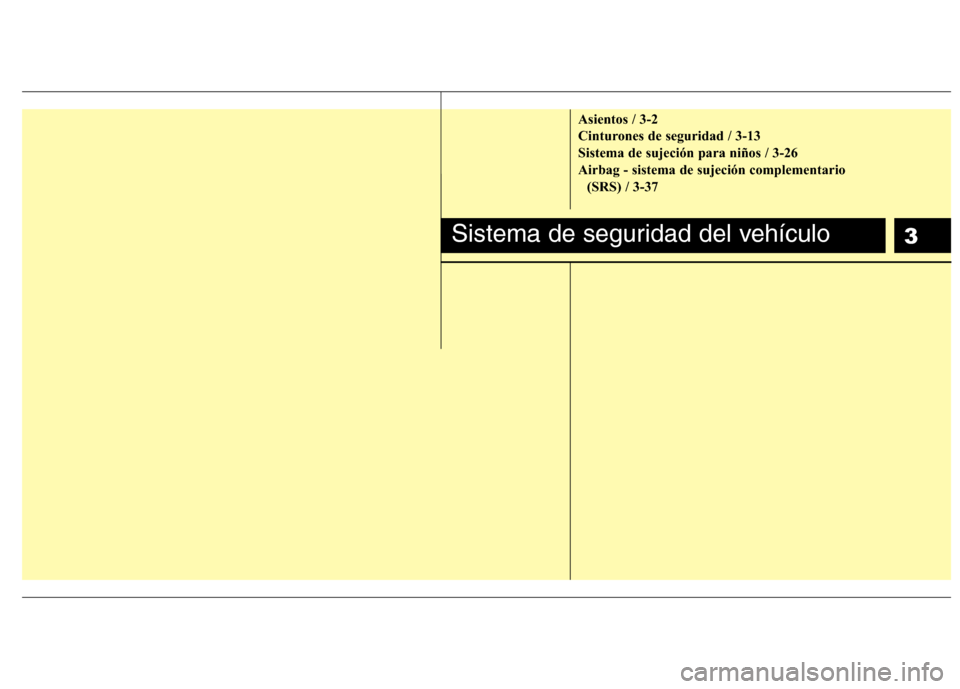

Page 21 of 330
3
Asientos / 3-2
Cinturones de seguridad / 3-13
Sistema de sujeción para niños / 3-26
Airbag - sistema de sujeción complementario
(SRS) / 3-37
Sistema de seguridad del vehículo

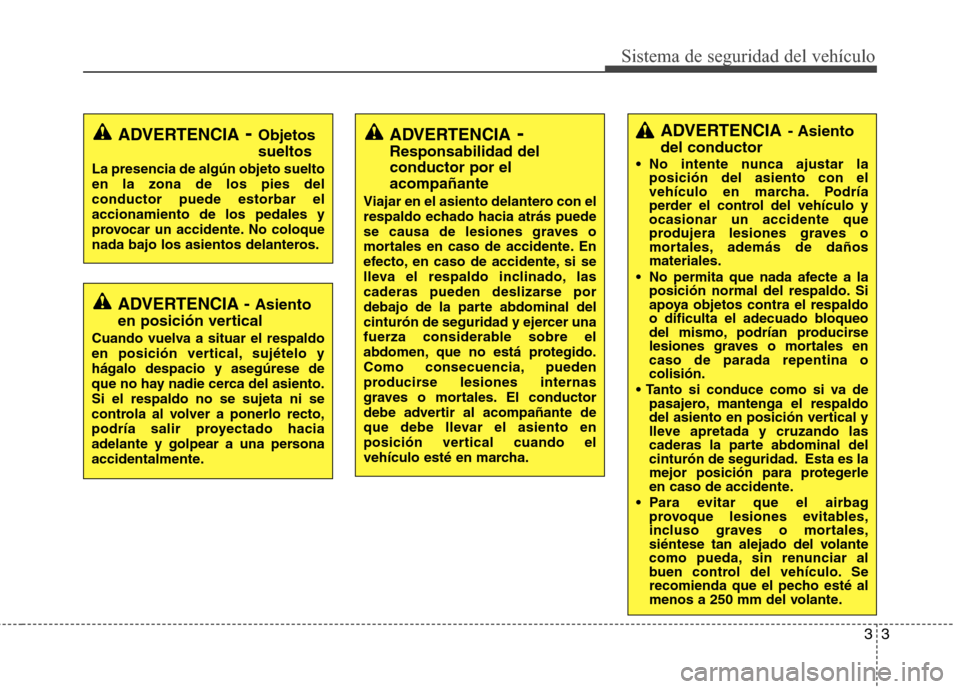

Page 23 of 330
33
Sistema de seguridad del vehículo
ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA-
Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
Page 40 of 330
Sistema de seguridad del vehículo
20 3
Cuando el vehículo se detiene
bruscamente, o si los ocupantes se
inclinan hacia delante demasiado rápido,
el retractor del cinturón de seguridad se
bloqueará. En determinadas colisiones
frontales se activarán los pretensores,
que tirarán del cinturón de seguridad
para ajustarlo firmemente al cuerpo.
El sistema pretensor del cinturón de
seguridad consta de los siguientes
componentes principales. En la
ilustración se muestra su situación:
1. Piloto de control de airbag del SRS
2. Conjunto pretensor del retractor
3. Módulo de control SRS
1KMB3311A
ADVERTENCIA
Para sacar el máximo partido al
pretensor del cinturón:
1. Colóquese el cinturón
correctamente y ajústelo en la
posición adecuada. Lea y siga
todas las advertencias e
información importantes sobre
las funciones de seguridad para
los ocupantes del vehículo en
este manual, incluidas las de los
cinturones y los airbags.
2. Asegúrese de que todos los
pasajeros y usted llevan puesto
el cinturón de seguridad
correctamente.
Page 41 of 330
321
Sistema de seguridad del vehículo
✽ ✽
ATENCIÓN
• Los pretensores para el conductor y el
acompañante.se activarán en ciertas
colisiones frontales.
• Al activarse, es normal escuchar un
ruido fuerte y ver en el habitáculo un
polvo fino, que parece humo. Estas
son condiciones normales y no
presentan ningún peligro.
• Aunque es inofensivo, el polvo puede
producir irritación de la piel, y no
debe respirarse durante mucho
tiempo seguido. Lávese a fondo todas
las zonas expuestas de la piel después
de sufrir un accidente en el que se
hayan activado los pretensores.
✽ ✽
ATENCIÓN
Como el sensor que activa el airbag del
SRS está conectado con el pretensor, el
piloto de control del airbag del panel de
instrumentos se encenderá durante
unos 6 segundos después de girar la
llave de contacto a la posición “ON”, y
se apagará a continuación.
PRECAUCIÓN
Si el pretensor sufre alguna avería,
el piloto se encenderá, incluso si el
airbag del SRS funciona
perfectamente. Si el piloto de
control del airbag no se ilumina al
llevar la llave de contacto a la
posición “ON”, o si permanece
encendido después de que hayan
pasado más de 6 segundos desde el
arranque, o si se enciende mientras
el vehículo está en marcha, haga
que un concesionario autorizado
HYUNDAI revise el pretensor o el
sistema SRS airbag lo antes
posible.
ADVERTENCIA
Los pretensores se han
calculado para funcionar una
sola vez. Si se activan, hay que
cambiarlos. Todos los cinturones
de seguridad, sean del tipo que
sean, deben sustituirse después
de una colisión.
El mecanismo del sistema
pretensor se calienta cuando se
activa. No toque el conjunto del
pretensor hasta varios minutos
después de haberse activado.
No intente revisar o sustituir los
pretensores usted mismo. Esta
operación debe realizarla un
concesionario autorizado
HYUNDAI.
No golpee los pretensores.
No realice ningún servicio de
mantenimiento o reparación del
sistema de tensor previo del
cinturón de seguridad.
(continúa)
Page 42 of 330
Sistema de seguridad del vehículo
22 3
C020300AUN
Precauciones con el cinturón de
seguridad
C020306AUN
Bebés o niños pequeños
Debe estar al corriente de la normativa
específica de su país. Las sillas para
bebés o niños pequeños deben
instalarse correctamente en el asiento
trasero. Para más información sobre el
uso de estas sujeciones, consulte
“Sistema de sujeción para niños” en este
mismo capítulo.
(continúa)
Manipular inadecuadamente los
pretensores o no observar las
advertencias de abstenerse de
golpearlos, modificarlos,
revisarlos, sustituirlos o
repararlos puede conducir a un
funcionamiento incorrecto o a su
activación involuntaria y a
lesiones graves.
Siempre que se conduzca o se
viaje en un vehículo de motor,
hay que llevar los cinturones de
seguridad abrochados.
Si se debe descargar el pretensor
del cinturón del asiento, contacte
con un distribuidor HYUNDAI.
ADVERTENCIA
Todos los ocupantes del vehículo
deben llevar los cinturones de
seguridad en todo momento. Los
cinturones de seguridad y los
sistemas de sujeción infantil
reducen el riesgo de lesiones
graves o mortales en caso de
colisión o parada brusca. Sin el
cinturón, los ocupantes podrían
acercarse demasiado a un airbag
en el momento de su activación,
golpear la estructura interna o ser
arrojados fuera del vehículo. Llevar
el cinturón bien ajustado reduce
enormemente estos peligros.
Siga siempre las precauciones
sobre el cinturón de seguridad, los
airbags y los asientos de los
ocupantes incluidas en este
manual.
ADVERTENCIA
Todos los ocupantes del vehículo,
incluidos niños y bebés, deben
estar adecuadamente sujetos en
todo momento. No lleve nunca un
niño sobre el regazo, ni en brazos,
cuando viaje en coche. Las
violentas fuerzas que acompañan a
un choque arrancarán al niño de
sus brazos y lo arrojarán contra el
vehículo. Utilice siempre un
sistema de sujeción infantil
adecuado a la altura y peso del
niño.
Page 44 of 330
Sistema de seguridad del vehículo
24 3
C020302AUN
Mujeres embarazadas
Se recomienda que las mujeres
embarazadas usen el cinturón de
seguridad para disminuir el riesgo de
accidentes y lesiones. Al colocarlo, la
parte abdominal del cinturón debería
colocarse tan bajo y ceñido sobre las
caderas como sea posible, no sobre el
abdomen. Consulte a su médico sobre
otras instrucciones específicas.
C020303AUN
Heridos
Cuando se transporta a una herido se
debe utilizar el cinturón de seguridad.
Pida consejo a un médico en caso
necesario.
C020304AUN
Una persona por cinturón
No utilice nunca un cinturón de
seguridad para más de una persona
(incluidos niños). Esto podría aumentar
la gravedad de las lesiones en caso de
accidente.
C020305AUN
No se tumbe
Para reducir las posibilidades de lesión
en caso de accidente y para conseguir la
máxima eficacia en el sistema de
sujeción, todos los pasajeros de los
asientos delanteros y traseros deben
estar sentados en posición vertical
cuando el coche está en movimiento. Un
cinturón de seguridad no proporcionará
la protección adecuada si la persona
está acostada en el asiento trasero o si
los asientos delanteros y traseros están
en una posición reclinada.
ADVERTENCIA
Viajar con el respaldo reclinado
aumenta el riesgo de lesiones
graves o mortales en caso de
colisión o parada brusca. La
protección del sistema de sujeción
(cinturones y airbags) disminuye
considerablemente con los
asientos reclinados. Los
cinturones deben ir ceñidos a las
caderas y al pecho para funcionar
correctamente. Cuanto más
reclinado esté el asiento, mayor es
el riesgo de que las caderas se
deslicen por debajo del cinturón
abdominal provocando lesiones
internas graves o de que el cuello
golpee contra el cinturón de
bandolera. El conductor y los
pasajeros siempre deben ir bien
sentados, con el cinturón de
seguridad abrochado
correctamente y el asiento vertical.
Page 46 of 330
Sistema de seguridad del vehículo
26 3
SISTEMA DE SUJECCIÓN PARA NIÑOS
C030000BEN
Los niños que viajen en el coche deben
ir en el asiento trasero y estar siempre
bien sujetos para minimizar el riesgo de
lesiones en caso de accidente, frenazo
brusco o maniobra brusca. Según las
estadísticas de accidentes, los niños
están más seguros bien sujetos en el
asiento trasero que en el delantero. Los
niños mayores que no tengan una
sujeción para niños deberán utilizar
alguno de los cinturones de seguridad
instalados.
Debe estar al corriente de la normativa
específica de su país. Las sillas para
bebés y niños pequeños deben
instalarse correctamente en el asiento
trasero. Utilice un sistema comercial de
sujeción para niños que cumpla con la
normativa de seguridad de su país.
Los sistemas de retención para niños
están diseñados para asegurarlos en los
asientos del vehículo con los cinturones
o con la banda superior del cinturón, por
un anclaje y/o un anclaje ISOFIX (Si está
equipado).
Si los sistemas de sujeción no están bien
montados, los niños podrían resultar
lesionados o muertos en caso de
choque. Los niños pequeños y los bebés
deben utilizar una silla adecuada. Antes
de adquirir un sistema de sujeción,asegúrese de que se adapta al asiento
de su coche y a sus cinturones de
seguridad y de que es adecuado para su
niño. Al instalar el sistema de sujeción
para niños siga todas las instrucciones
indicadas por el fabricante
ADVERTENCIA
El sistema de retención para
niños debe montarse en el
asiento trasero. No instale jamás
una silla de niño o de bebé en el
asiento del acompañante. Si, en
caso de accidente, se despliega
el airbag lateral, el niño o el bebé
sentado en la silla podría sufrir
lesiones graves o mortales. Por
tanto, utilice los sistemas de
sujeción para niños únicamente
en el asiento trasero del vehículo.
El cinturón de seguridad o el
sistema de sujeción infantil
pueden calentarse mucho en un
vehículo cerrado en un día
soleado, incluso si fuera no hace
calor. Compruebe las fundas del
asiento y las hebillas antes de
colocar al niño.
(continúa)
(continúa)
Cuando no utilice el sistema de
sujeción para niños, guárdelo en
la zona del maletero o sujételo
con uno de los cinturones de
seguridad de forma que no salga
despedido hacia adelante en
caso de frenazo brusco o
accidente.
La activación de un airbag puede
causar lesiones graves o
mortales a un niño. Todos los
niños, incluso los demasiado
grandes para los sistemas de
sujeción infantil, deben viajar en
el asiento trasero.
ADVERTENCIA
Para reducir el riesgo de lesiones
graves o mortales:
Los niños de todas las edades
están más seguros bien sujetos
en el asiento trasero. La
activación de un airbag puede
golpear fuertemente a un niño
que viaje en el asiento del
acompañante y provocar
lesiones graves o mortales.
(continúa)
