Page 91 of 383
4-54
편의 장치
OAE046109OAE046109OAE046110OAE046110OAE046136OAE046136OAE046135OAE046135

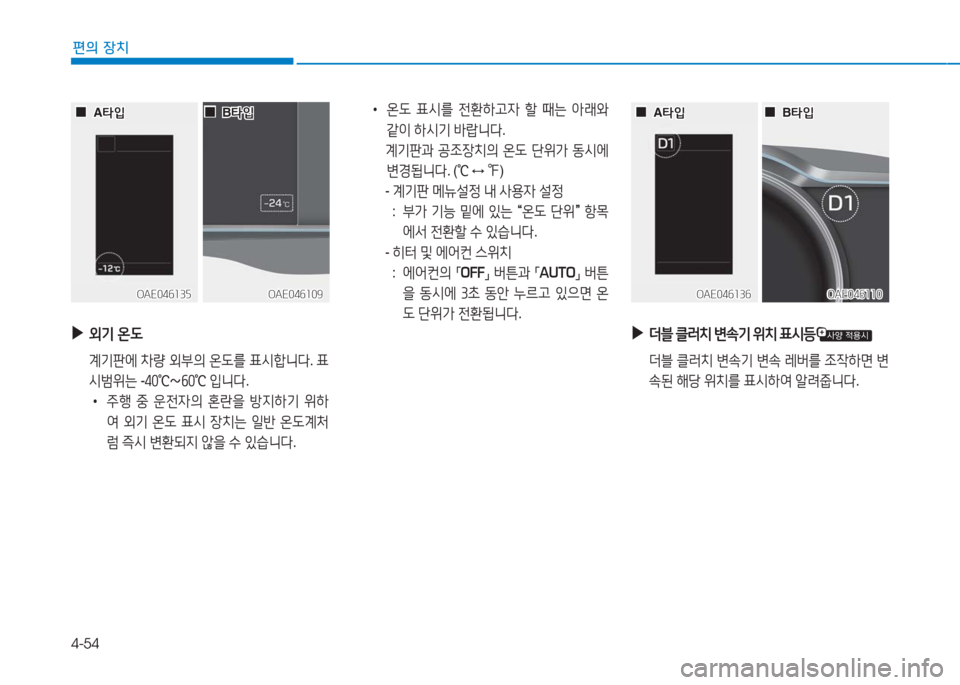

▶외기 온도
계기판에 차량 외부의 온도를 표시합니다. 표
시범위는 -40℃∼60℃ 입니다.
•주행 중 운전자의 혼란을 방지하기 위하
여 외기 온도 표시 장치는 일반 온도계처
럼 즉시 변환되지 않을 수 있습니다.
•온도 표시를 전환하고자 할 때는 아래와
같이 하시기 바랍니다.
계기판과 공조장치의 온도 단위가 동시에
변경됩니다. (℃ ↔ ℉)
- 계기판 메뉴설정 내 사용자 설정
: 부가 기능 밑에 있는 “온도 단위” 항목
에서 전환할 수 있습니다.
- 히터 및 에어컨 스위치
: 에어컨의 「OFF」 버튼과 「AUTO」 버튼
을 동시에 3초 동안 누르고 있으면 온
도 단위가 전환됩니다.
▶더블 클러치 변속기 위치 표시등
더블 클러치 변속기 변속 레버를 조작하면 변
속된 해당 위치를 표시하여 알려줍니다.
00A타입A타입 00B타입B타입 00A타입A타입 00B타입B타입

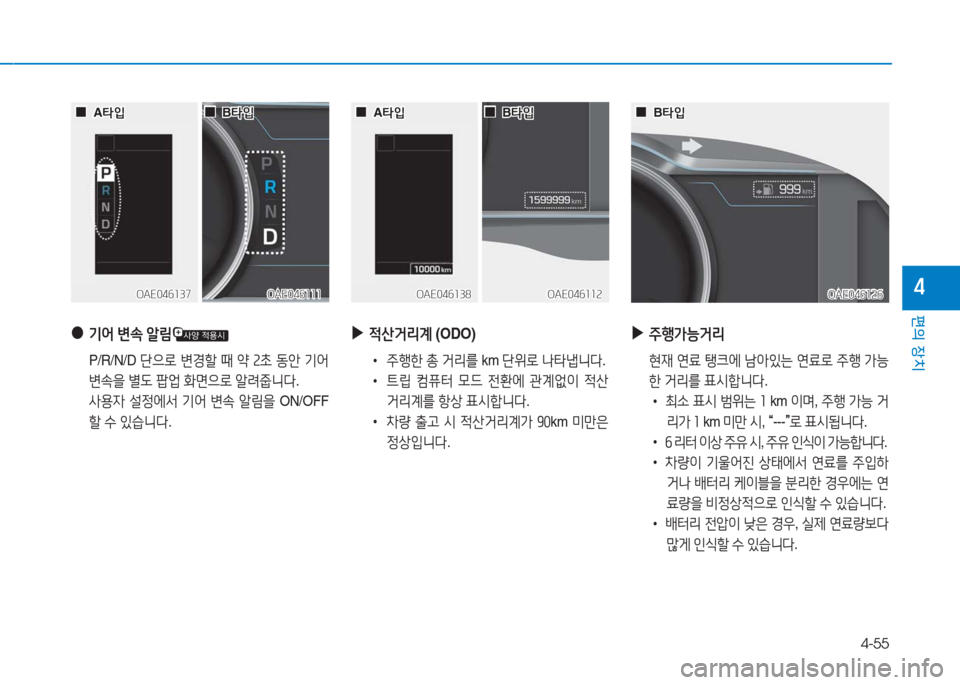

Page 92 of 383
4-55
편의 장치
4
●기어 변속 알림
P/R/N/D 단으로 변경할 때 약 2초 동안 기어
변속을 별도 팝업 화면으로 알려줍니다.
사용자 설정에서 기어 변속 알림을 ON/OFF
할 수 있습니다.
▶적산거리계 (ODO)
•주행한 총 거리를 km 단위로 나타냅니다.
•트립 컴퓨터 모드 전환에 관계없이 적산
거리계를 항상 표시합니다.
•차량 출고 시 적산거리계가 90km 미만은
정상입니다.
OAE046111OAE046111OAE046112OAE046112OAE046137OAE046137OAE046138OAE046138
00A타입A타입 00A타입A타입 00B타입B타입 00B타입B타입
OAE046126OAE046126
▶주행가능거리
현재 연료 탱크에 남아있는 연료로 주행 가능
한 거리를 표시합니다.
•최소 표시 범위는 1 km 이며, 주행 가능 거
리가 1 km 미만 시, “---”로 표시됩니다.
•6 리터 이상 주유 시, 주유 인식이 가능합니다.
•차량이 기울어진 상태에서 연료를 주입하
거나 배터리 케이블을 분리한 경우에는 연
료량을 비정상적으로 인식할 수 있습니다.
•배터리 전압이 낮은 경우, 실제 연료량보다
많게 인식할 수 있습니다.
00B타입B타입
Page 93 of 383
4-56
편의 장치

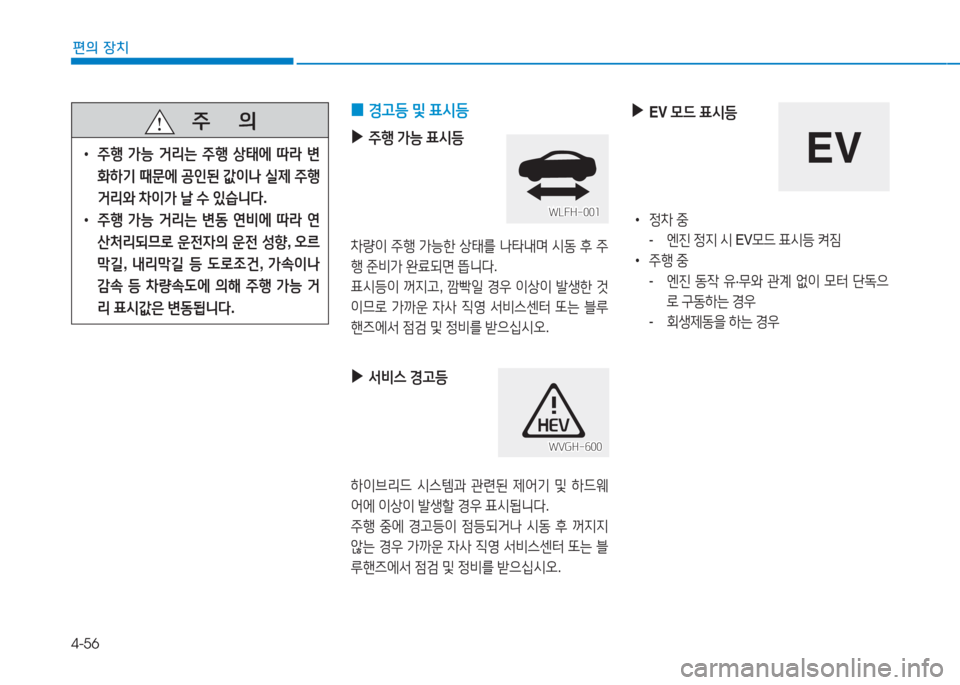

▶서비스 경고등
하이브리드 시스템과 관련된 제어기 및 하드웨
어에 이상이 발생할 경우 표시됩니다.
주행 중에 경고등이 점등되거나 시동 후 꺼지지
않는 경우 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
WVGH-600WVGH-600
▶EV 모드 표시등
•정차 중
- 엔진 정지 시 EV모드 표시등 켜짐
•주행 중
- 엔진 동작 유·무와 관계 없이 모터 단독으
로 구동하는 경우
- 회생제동을 하는 경우
EV
0경고등 및 표시등
▶주행 가능 표시등
차량이 주행 가능한 상태를 나타내며 시동 후 주
행 준비가 완료되면 뜹니다.
표시등이 꺼지고, 깜빡일 경우 이상이 발생한 것
이므로 가까운 자사 직영 서비스센터 또는 블루
핸즈에서 점검 및 정비를 받으십시오.
WLFH-001WLFH-001
주 의
•주행 가능 거리는 주행 상태에 따라 변
화하기 때문에 공인된 값이나 실제 주행
거리와 차이가 날 수 있습니다.
•주행 가능 거리는 변동 연비에 따라 연
산처리되므로 운전자의 운전 성향, 오르
막길, 내리막길 등 도로조건, 가속이나
감속 등 차량속도에 의해 주행 가능 거
리 표시값은 변동됩니다.
Page 94 of 383
4-57
편의 장치
4

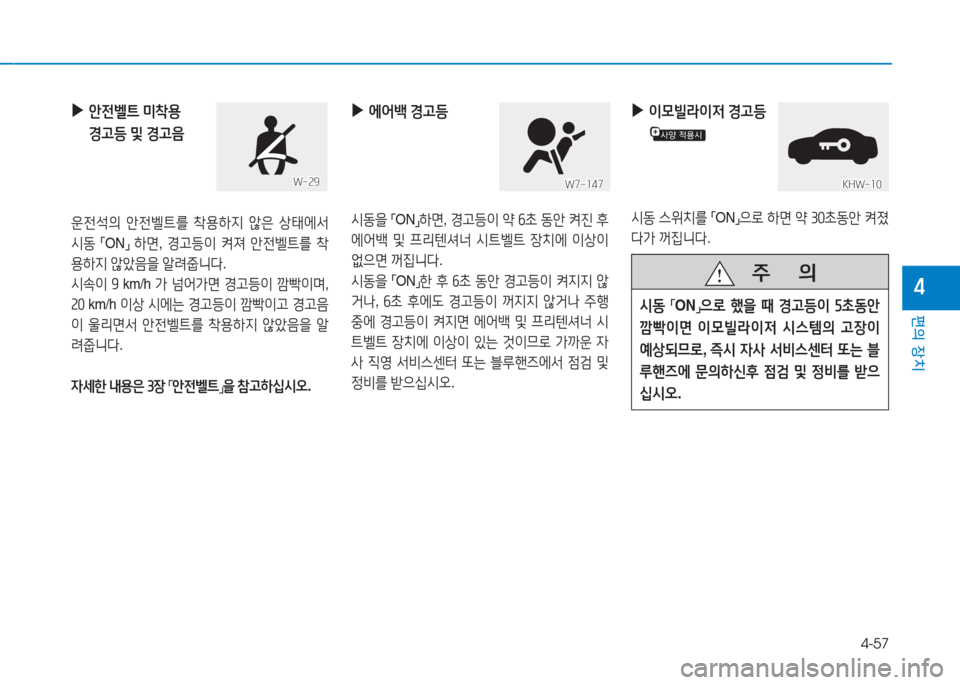

▶ 안전벨트 미착용
경고등 및 경고음
운전석의 안전벨트를 착용하지 않은 상태에서
시동 「ON」 하면, 경고등이 켜져 안전벨트를 착
용하지 않았음을 알려줍니다.
시속이 9 km/h 가 넘어가면 경고등이 깜빡이며,
20 km/h 이상 시에는 경고등이 깜빡이고 경고음
이 울리면서 안전벨트를 착용하지 않았음을 알
려줍니다.
자세한 내용은 3장 「안전벨트」을 참고하십시오.
W-29W-29
▶ 에어백 경고등
시동을 「ON」하면, 경고등이 약 6초 동안 켜진 후
에어백 및 프리텐셔너 시트벨트 장치에 이상이
없으면 꺼집니다.
시동을 「ON」한 후 6초 동안 경고등이 켜지지 않
거나, 6초 후에도 경고등이 꺼지지 않거나 주행
중에 경고등이 켜지면 에어백 및 프리텐셔너 시
트벨트 장치에 이상이 있는 것이므로 가까운 자
사 직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
W7-147W7-147
주 의
시동 「ON」으로 했을 때 경고등이 5초동안
깜빡이면 이모빌라이저 시스템의 고장이
예상되므로, 즉시 자사 서비스센터 또는 블
루핸즈에 문의하신후 점검 및 정비를 받으
십시오.
▶ 이모빌라이저 경고등
시동 스위치를 「ON」으로 하면 약 30초동안 켜졌
다가 꺼집니다.
KHW-10KHW-10
Page 95 of 383
4-58
편의 장치

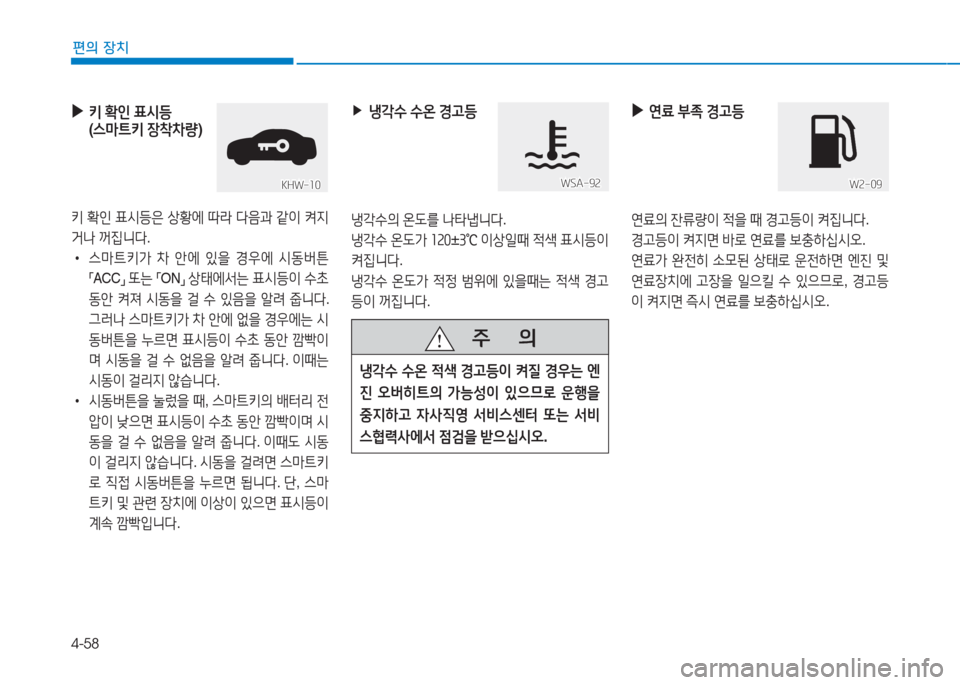

▶냉각수 수온 경고등
냉각수의 온도를 나타냅니다.
냉각수 온도가 120±3℃ 이상일때 적색 표시등이
켜집니다.
냉각수 온도가 적정 범위에 있을때는 적색 경고
등이 꺼집니다.
WSA-92WSA-92
▶연료 부족 경고등
연료의 잔류량이 적을 때 경고등이 켜집니다.
경고등이 켜지면 바로 연료를 보충하십시오.
연료가 완전히 소모된 상태로 운전하면 엔진 및
연료장치에 고장을 일으킬 수 있으므로, 경고등
이 켜지면 즉시 연료를 보충하십시오.
W2-09W2-09
주 의
냉각수 수온 적색 경고등이 켜질 경우는 엔
진 오버히트의 가능성이 있으므로 운행을
중지하고 자사직영 서비스센터 또는 서비
스협력사에서 점검을 받으십시오.
▶ 키 확인 표시등
(스마트키 장착차량)
키 확인 표시등은 상황에 따라 다음과 같이 켜지
거나 꺼집니다.
•스마트키가 차 안에 있을 경우에 시동버튼
「ACC」 또는 「ON」 상태에서는 표시등이 수초
동안 켜져 시동을 걸 수 있음을 알려 줍니다.
그러나 스마트키가 차 안에 없을 경우에는 시
동버튼을 누르면 표시등이 수초 동안 깜빡이
며 시동을 걸 수 없음을 알려 줍니다. 이때는
시동이 걸리지 않습니다.
•시동버튼을 눌렀을 때, 스마트키의 배터리 전
압이 낮으면 표시등이 수초 동안 깜빡이며 시
동을 걸 수 없음을 알려 줍니다. 이때도 시동
이 걸리지 않습니다. 시동을 걸려면 스마트키
로 직접 시동버튼을 누르면 됩니다. 단, 스마
트키 및 관련 장치에 이상이 있으면 표시등이
계속 깜빡입니다.
KHW-10KHW-10
Page 96 of 383
4-59
편의 장치
4

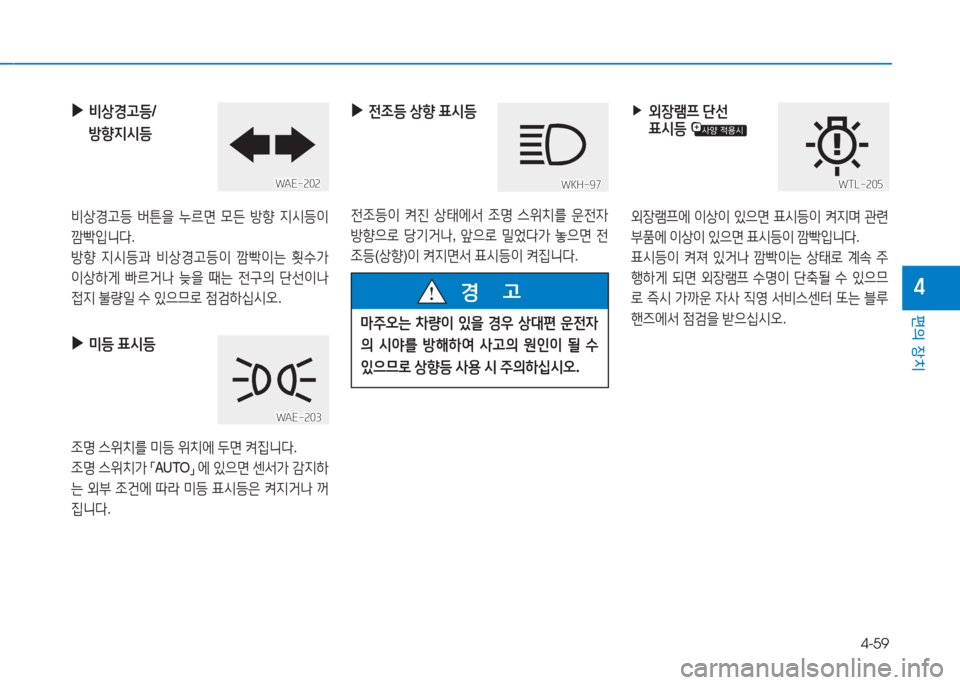

▶ 비상경고등/
방향지시등
비상경고등 버튼을 누르면 모든 방향 지시등이
깜빡입니다.
방향 지시등과 비상경고등이 깜빡이는 횟수가
이상하게 빠르거나 늦을 때는 전구의 단선이나
접지 불량일 수 있으므로 점검하십시오.
WAE-202WAE-202
▶미등 표시등
조명 스위치를 미등 위치에 두면 켜집니다.
조명 스위치가 「AUTO」 에 있으면 센서가 감지하
는 외부 조건에 따라 미등 표시등은 켜지거나 꺼
집니다.
WAE-203WAE-203
▶전조등 상향 표시등
전조등이 켜진 상태에서 조명 스위치를 운전자
방향으로 당기거나, 앞으로 밀었다가 놓으면 전
조등(상향)이 켜지면서 표시등이 켜집니다.
WKH-97WKH-97
마주오는 차량이 있을 경우 상대편 운전자
의 시야를 방해하여 사고의 원인이 될 수
있으므로 상향등 사용 시 주의하십시오.
경 고
▶외장램프 단선
표시등
외장램프에 이상이 있으면 표시등이 켜지며 관련
부품에 이상이 있으면 표시등이 깜빡입니다.
표시등이 켜져 있거나 깜빡이는 상태로 계속 주
행하게 되면 외장램프 수명이 단축될 수 있으므
로 즉시 가까운 자사 직영 서비스센터 또는 블루
핸즈에서 점검을 받으십시오.
WTL-205WTL-205
Page 97 of 383
4-60
편의 장치

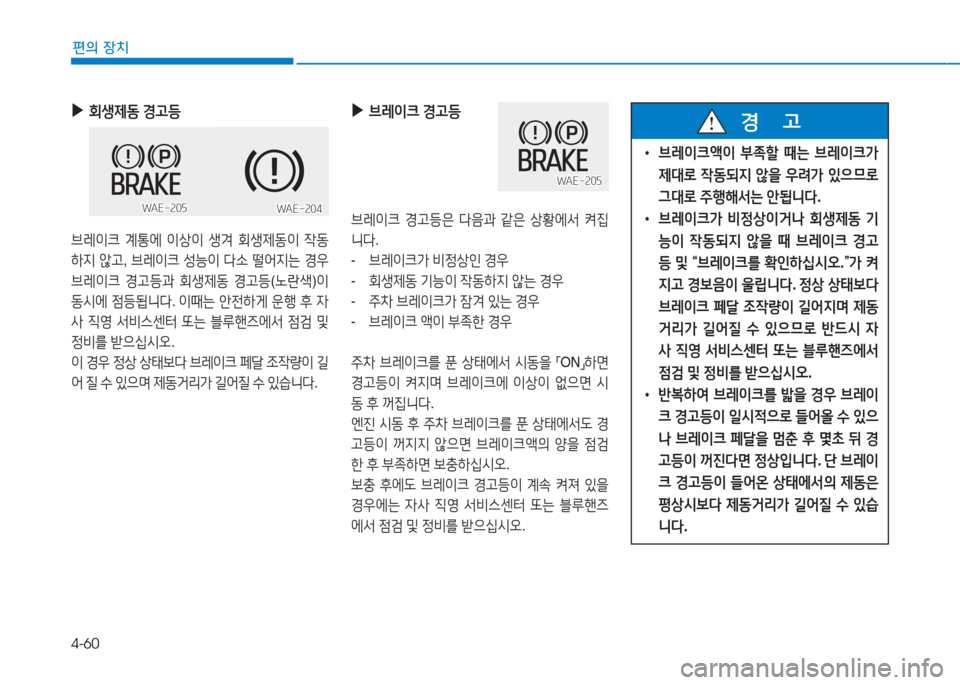

▶브레이크 경고등
브레이크 경고등은 다음과 같은 상황에서 켜집
니다.
- 브레이크가 비정상인 경우
- 회생제동 기능이 작동하지 않는 경우
- 주차 브레이크가 잠겨 있는 경우
- 브레이크 액이 부족한 경우
주차 브레이크를 푼 상태에서 시동을 「ON」하면
경고등이 켜지며 브레이크에 이상이 없으면 시
동 후 꺼집니다.
엔진 시동 후 주차 브레이크를 푼 상태에서도 경
고등이 꺼지지 않으면 브레이크액의 양을 점검
한 후 부족하면 보충하십시오.
보충 후에도 브레이크 경고등이 계속 켜져 있을
경우에는 자사 직영 서비스센터 또는 블루핸즈
에서 점검 및 정비를 받으십시오.
WAE-205WAE-205
•브레이크액이 부족할 때는 브레이크가
제대로 작동되지 않을 우려가 있으므로
그대로 주행해서는 안됩니다.
•브레이크가 비정상이거나 회생제동 기
능이 작동되지 않을 때 브레이크 경고
등 및 “브레이크를 확인하십시오.”가 켜
지고 경보음이 울립니다. 정상 상태보다
브레이크 페달 조작량이 길어지며 제동
거리가 길어질 수 있으므로 반드시 자
사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
•반복하여 브레이크를 밟을 경우 브레이
크 경고등이 일시적으로 들어올 수 있으
나 브레이크 페달을 멈춘 후 몇초 뒤 경
고등이 꺼진다면 정상입니다. 단 브레이
크 경고등이 들어온 상태에서의 제동은
평상시보다 제동거리가 길어질 수 있습
니다.
경 고 ▶회생제동 경고등
브레이크 계통에 이상이 생겨 회생제동이 작동
하지 않고, 브레이크 성능이 다소 떨어지는 경우
브레이크 경고등과 회생제동 경고등(노란색)이
동시에 점등됩니다. 이때는 안전하게 운행 후 자
사 직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
이 경우 정상 상태보다 브레이크 페달 조작량이 길
어 질 수 있으며 제동거리가 길어질 수 있습니다.
WAE-205WAE-205WAE-204WAE-204
Page 98 of 383
4-61
편의 장치
4
주 의
주행 전에 반드시 경고등이 꺼졌는지 확인
하십시오.
●주행중 브레이크 경고등이 켜지는 경우
브레이크 계통이 이상이 있다는 신호이므로
차를 안전한 장소에 정지시키십시오.
1. 만일 브레이크 제동이 되지 않는 경우에는
브레이크 페달을 밟을 때 평상시보다 강
하게 밟아 차를 안전한 장소에 정지시켜
야 합니다.
2. 엔진 브레이크를 걸어 속도를 늦추고 주차
브레이크를 작동시키면서 브레이크 페달
을 밟아 차를 정지시키십시오.
주차 브레이크를 급하게 조작하면 뒷바퀴
만 제동이 되어 차가 옆으로 돌아갈 우려가
있으므로 주차 브레이크 조작은 천천히 하
십시오.
경 고
주 의
주행중 경고등이 켜진 상태에서 정지할 경우
급제동을 하지 말고 서서히 정지하십시오.
▶전동 파워 스티어링
(MDPS)경고등
시동을 「 ON」 으로 하거나 전동 파워 스티어링
(MDPS)이 고장일 경우 경고등이 켜집니다.
주행중 경고등이 켜질 경우 전동 파워 스티어링 시
스템에 문제가 예상되므로 자사 직영 서비스센터
또는 블루핸즈에서 점검 및 정비를 받으십시오.
전동 파워 스티어링 경고등은 차량에 문제가 없
더라도 시동 「 ON」 상태에서 약 3초 동안 켜졌다
가 꺼집니다.
※ MDPS : Motor Driven Power Steering
WAE-206WAE-206
Page 99 of 383
4-62
편의 장치

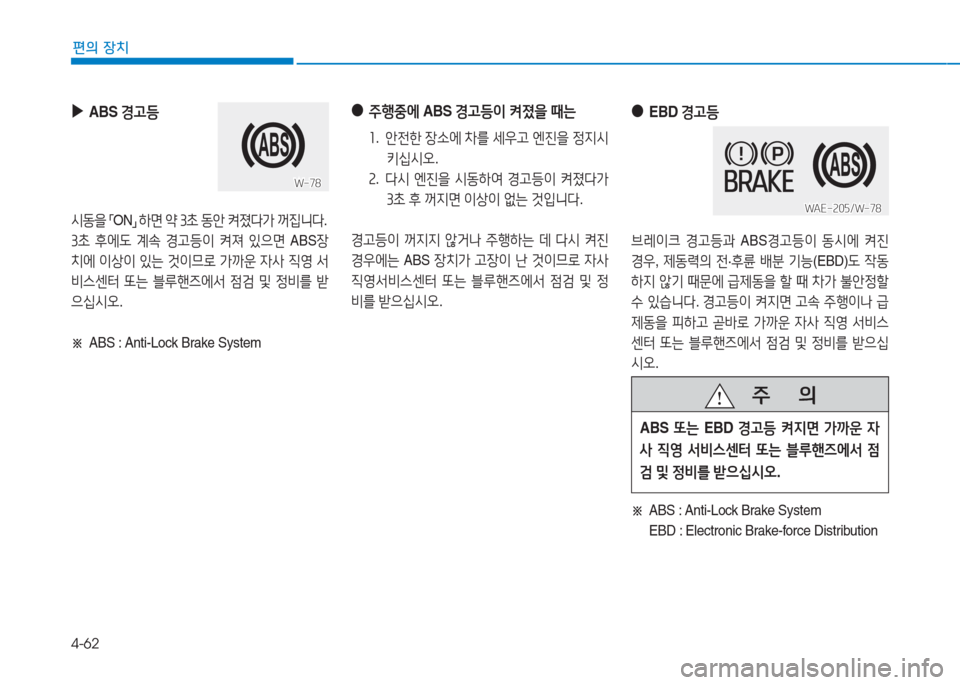

▶ABS 경고등
시동을 「ON」 하면 약 3초 동안 켜졌다가 꺼집니다.
3초 후에도 계속 경고등이 켜져 있으면 ABS장
치에 이상이 있는 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에서 점검 및 정비를 받
으십시오.
※ ABS : Anti-Lock Brake System
W-78W-78
● 주행중에 ABS 경고등이 켜졌을 때는
1. 안전한 장소에 차를 세우고 엔진을 정지시
키십시오.
2. 다시 엔진을 시동하여 경고등이 켜졌다가
3초 후 꺼지면 이상이 없는 것입니다.
경고등이 꺼지지 않거나 주행하는 데 다시 켜진
경우에는 ABS 장치가 고장이 난 것이므로 자사
직영서비스센터 또는 블루핸즈에서 점검 및 정
비를 받으십시오.
● EBD 경고등
브레이크 경고등과 ABS경고등이 동시에 켜진
경우, 제동력의 전·후륜 배분 기능(EBD)도 작동
하지 않기 때문에 급제동을 할 때 차가 불안정할
수 있습니다. 경고등이 켜지면 고속 주행이나 급
제동을 피하고 곧바로 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으십
시오.
※ ABS : Anti-Lock Brake System
EBD : Electronic Brake-force Distribution
WAE-205/W-78WAE-205/W-78
주 의
ABS 또는 EBD 경고등 켜지면 가까운 자
사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
Page 100 of 383
4-63
편의 장치
4

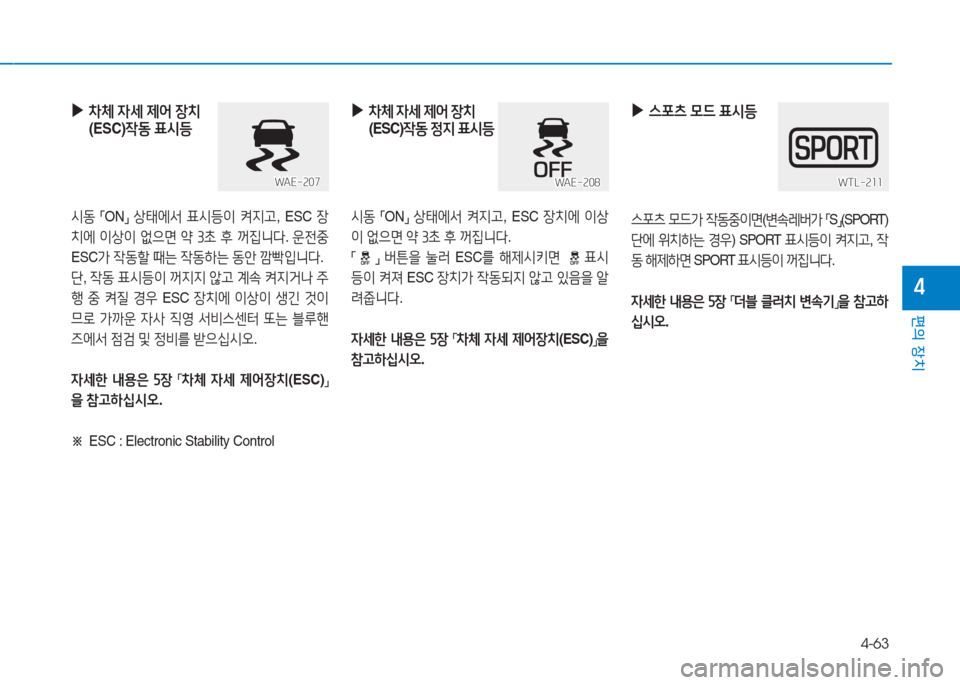

▶차체 자세 제어 장치
(ESC)작동 표시등
시동 「 ON」 상태에서 표시등이 켜지고, ESC 장
치에 이상이 없으면 약 3초 후 꺼집니다. 운전중
ESC가 작동할 때는 작동하는 동안 깜빡입니다.
단, 작동 표시등이 꺼지지 않고 계속 켜지거나 주
행 중 켜질 경우 ESC 장치에 이상이 생긴 것이
므로 가까운 자사 직영 서비스센터 또는 블루핸
즈에서 점검 및 정비를 받으십시오.
자세한 내용은 5장 「차체 자세 제어장치(ESC)」
을 참고하십시오.
※ ESC : Electronic Stability Control
WAE-207WAE-207
▶차체 자세 제어 장치
(ESC)작동 정지 표시등
시동 「 ON」 상태에서 켜지고, ESC 장치에 이상
이 없으면 약 3초 후 꺼집니다.
「」 버튼을 눌러 ESC를 해제시키면 표시
등이 켜져 ESC 장치가 작동되지 않고 있음을 알
려줍니다.
자세한 내용은 5장 「차체 자세 제어장치(ESC)」을
참고하십시오.
WAE-208WAE-208
▶스포츠 모드 표시등
스포츠 모드가 작동중이면(변속레버가 「S」(SPORT)
단에 위치하는 경우) SPORT 표시등이 켜지고, 작
동 해제하면 SPORT 표시등이 꺼집니다.
자세한 내용은 5장 「더블 클러치 변속기」을 참고하
십시오.
WTL-211WTL-211
