TPMS Hyundai Ioniq 2016 아이오닉 AE - 사용 설명서 (in Korean)

1

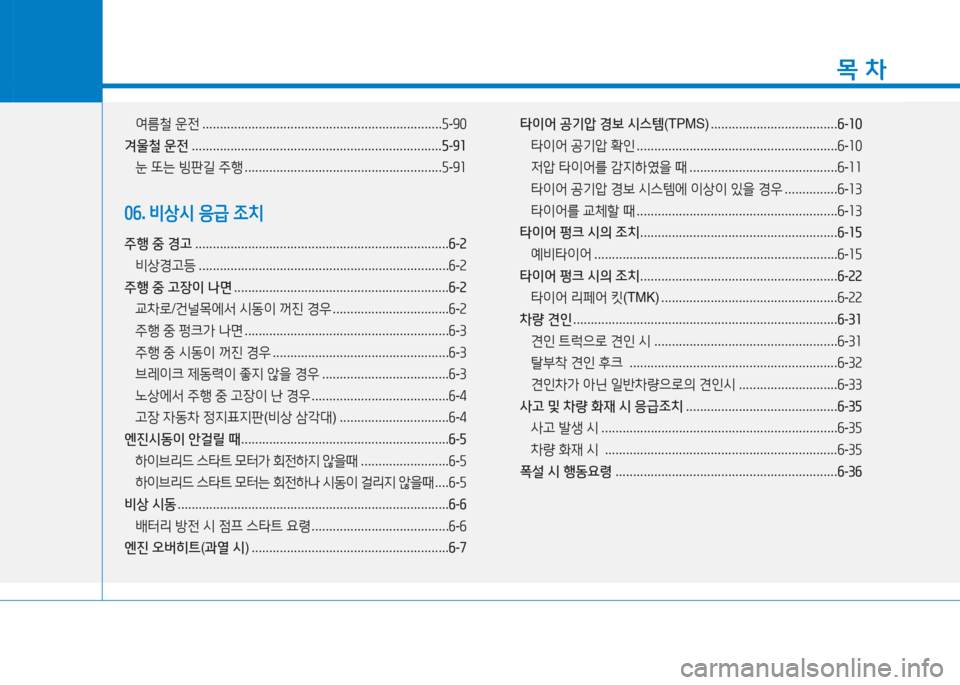

목 차
여름철 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-90
겨울철 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-91
눈 또는 빙판길 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-91
06. 비상시 응급 조치
주행 중 경고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
비상경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
주행 중 고장이 나면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
교차로/건널목에서 시동이 꺼진 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
주행 중 펑크가 나면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-3
주행 중 시동이 꺼진 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-3
브레이크 제동력이 좋지 않을 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-3
노상에서 주행 중 고장이 난 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-4
고장 자동차 정지표지판(비상 삼각대) ...............................6-4
엔진시동이 안걸릴 때 ...........................................................6-5
하이브리드 스타트 모터가 회전하지 않을때 .........................6-5
하이브리드 스타트 모터는 회전하나 시동이 걸리지 않을때 . . . .6-5
비상 시동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-6
배터리 방전 시 점프 스타트 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-6
엔진 오버히트(과열 시) ........................................................6-7
타이어 공기압 경보 시스템(TPMS) ....................................6-10
타이어 공기압 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10
저압 타이어를 감지하였을 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-11
타이어 공기압 경보 시스템에 이상이 있을 경우 . . . . . . . . . . . . . . .6-13
타이어를 교체할 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-13
타이어 펑크 시의 조치 ........................................................6-15
예비타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-15
타이어 펑크 시의 조치 ........................................................6-22
타이어 리페어 킷(TMK) ..................................................6-22
차량 견인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-31
견인 트럭으로 견인 시 ....................................................6-31
탈부착 견인 후크 ...........................................................6-32
견인차가 아닌 일반차량으로의 견인시 ............................6-33
사고 및 차량 화재 시 응급조치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-35
사고 발생 시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-35
차량 화재 시 ..................................................................6-35
폭설 시 행동요령 ...............................................................6-36

4-65
편의 장치
4
▶저압타이어 경고등/
TPMS경고등
시동 「ON」 상태에서 약 3초 동안 경고등이 켜집니다.
만약 경고등이 켜지지 않거나 일정시간(약1분)
깜빡인 후 켜지면 타이어 공기압 감지 시스템에
이상이 있는 것이므로 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으십
시오.
타이어 공기압이 현저하게 낮아질 경우 저압타
이어경고등이 켜집니다.
자세한 내용은 6장 「타이어 공기압 감지 시스템」
을 참고하십시오.
※ TPMS : Tire Pressure Monitoring System
•공기압이 현저하게 낮은 타이어는 차량
의 주행을 불안정하게 하며, 제동거리를
길게 만들어 매우 위험합니다. 항상 적
절한 공기압이 유지될 수 있도록 점검하
십시오.
•낮은 공기압은 타이어 과열의 원인이 됩
니다.
타이어가 과열될 경우 타이어가 파손될
수 있습니다. 항상 적절한 공기압이 유
지될 수 있도록 점검하십시오.
경 고
▶엔진 오일 압력 경고등
엔진 오일이 부족하면 유압이 낮아져서 경고등
이 켜집니다.
주행 중에 이 경고등이 켜지면 도로 옆으로 차를
안전하게 정차하고 엔진 오일양을 점검한 후 부
족하면 보충하십시오.
보충 후에도 경고등이 꺼지지 않으면 자사 직영
서비스센터 또는 블루핸즈에서 점검 및 정비를
받으십시오. 경고등이 켜진 상태에서 계속 주행
하면 엔진 고장의 원인이 됩니다.
W2-07W2-07WTL-215WTL-215
주 의
예비 타이어의 휠에는 타이어 공기압 감지
센서가 장착되어 있지 않습니다. 펑크나 공
기압 등의 문제로 교체하였을 경우에는 테
일게이트에 보관된 타이어의 공기압 감지
센서로 인해 경고등이 표시될 수 있습니다.
자사 직영 서비스센터 또는 블루핸즈에 의
뢰하여 타이어 공기압 감지 센서가 장착된
본래의 타이어휠로 교체하십시오.

4-67
편의 장치
4
▶통합 경고등
다음과 같은 시스템에 이상 발생 시, 통합 경고등
이 켜지며, 세부 경고 내용은 LCD 디스플레이에
표시됩니다.
통합 경고등이 경고하는 상황은
- 타이어 저압경고 (TPMS)
- 후측방 경보 시스템(BSD) 오류
- 긴급제동 보조 시스템(AEB) 오류
- 스마트 크루즈 컨트롤 시스템(SCC) 오류
- 외장램프 단선
등이며, 차량 사양에 따라 표시되는 경고 상황은
달라질 수 있습니다.
경고 상황이 해제 되면 통합 경고등은 꺼집니다.
▶차선이탈 경보 시스템
설정 표시등
버튼을 누르면 차선이탈 경보 시스템 설정 표시
등이 흰색(준비 상태)으로 켜지며, 작동시 녹색
으로 계기판에 켜집니다.
차선이탈 경보 시스템에 이상이 있으면 표시등
이 황색으로 켜집니다.
황색으로 켜질 경우 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
자세한 사항은 5장 「차선이탈 경보 시스템(LDWS)」
을 참고하십시오.
※ LDWS : Lane Departure Warning System
WAE-210WAE-210WAE-211WAE-211
▶긴급제동 보조 시스템
경고등
시동 「 ON」 상태에서 표시등이 켜지고, 이상이
없으면 약 3초 후 꺼집니다(B타입 계기판).
긴급제동 보조 시스템에 이상이 있을 경우 켜집
니다.
가까운 자사 직영 서비스센터 또는 블루핸즈에
정비를 의뢰하십시오.
자세한 내용은 5장 「긴급제동 보조 시스템(AEB)」
을 참고하십시오.
※ AEB : Autonomous Emergency Braking
WAE-209WAE-209

4-87
편의 장치
4
●고장 메시지
아래와 같은 경우, 고장 메시지가 10초 동안
팝업 표시되고,일부 메시지는 10초 후 인포메
이션 그룹에 저장되어 다시 확인 가능합니다.
•전방 추돌 경보 시스템
•타이어 저압 경고 (TPMS)
•후측방 경보 시스템(BSD) 오류
•긴급제동 보조 시스템(AEB) 고장 등
•스마트 크루즈 컨트롤 시스템(SCC)오류
•외장 램프 고장OAD045149OAD045149OAD045150OAD045150
알아두기
서비스 알림 설정
배터리 케이블 분리, 퓨즈 스위치 OFF, 또
는 배터리 방전 시, 서비스 알림 설정 값(주
행거리, 경과 시간)이 임의로 변경될 수 있
습니다. 이 경우, 서비스 알림 설정 값을 재
입력 하십시오.
●사용자 설정
도어, 라이트 등
시스템에 대한 설정을 변경할 수 있습니다.

4-91
편의 장치
4
• 온도 단위
계기판의 설정 온도 표시 단위 (℃ 또는 ℉)를
변경할 수 있습니다.
히터 및 에어컨 작동 표시창의 외기 온도 표
시 단위도 함께 변경됩니다.
•타이어 공기압 단위
계기판에 표시되는 타이어 공기압 단위를 선
택할 수 있습니다.
- psi / kPa / bar
•기어 변속 알림
- 해제 : 기어 변속을 별도 팝업 화면으로 알
려주지 않습니다.
- 설정 : 기어 변속을 별도 팝업 화면으로 약
2초 동안 알려줍니다.
•언어
계기판에 표시되는 언어를 선택할 수 있습니다.
- 한국어 / 영어
8. 설정 초기화
사용자 설정 메뉴를 초기화 할 수 있습니다.
초기화하면 언어/서비스 시기 알림을 제외한
모든 사용자 설정 메뉴가 초기화됩니다.
0LCD 디스플레이 모드(B타입)
모 드심 볼설 명
트립 컴퓨터 모드• 주행 거리, 평균 연비 등 차량 주행 정보를 표시합니다.
자세한 내용은 4장 「트립 컴퓨터」를 참고하십시오.
TBT (Turn By Turn, 턴
바이턴) 모드• 내비게이션과 연동된 정보를 표시합니다.
어시스트(Assist) 모드
• 스마트 크루즈 컨트롤 시스템 또는 차선이탈 감지 시스템 (LDWS) 작동 상태를 표시합니다. 자세한 내용은 5장 각 항목을 참고하십시오.• 타이어 공기압 정보를 표시합니다. 자세한 내용은 6장 「타이어 공기압 감지 시스템(TPMS)」 를 참고하십시오.
사용자 설정 모드• 차량 설정 (도어, 조명 등)을 변경하고, 서비스 주기 설정
값을 입력할 수 있습니다.
고장 알림 모드• 크루즈 컨트롤 시스템 등 일부 시스템이 고장 나면 고장
메시지를 표시합니다.
차량에 적용된 사양에 따라 LCD 디스플레이 모드는 상이할 수 있습니다.
WAE-500WAE-500
WVI-5007WVI-5007
WVI-5006WVI-5006
WVI-5002WVI-5002
WVI-5004WVI-5004

4-94
편의 장치
OAE046133OAE046133OAE056114OAE056114OAE066030OAE066030
▶TBT(Turn By Turn, 턴바이턴)
DIS 내비게이션 시스템과 연동된 정보를 표
시합니다.
▶어시스트(Assist) 모드
●SCC/LDWS정보
스마트 크루즈 컨트롤 시스템(SCC) 또는 차
선 이탈 감지 시스템(LDWS) 작동 상태를 표
시합니다.
자세한 내용은 5장 각 항목을 참고하십시오.
●타이어 공기압 정보
타이어 공기압 정보를 표시합니다.
자세한 내용은 6장 「타이어 공기압 감지 시스
템(TPMS)」 를 참고하십시오.

4-95
편의 장치
4
▶고장 알림
아래와 같은 경우, 고장 메시지가 10초간 팝
업으로 표시됩니다.
•후측방 경보 시스템(BSD) 오류
•긴급제동 보조 시스템(AEB) 오류
•스마트 크루즈 컨트롤 시스템(SCC) 오류
•외장 램프 단선
•타이어 공기압 감지 시스템(TPMS) 오류
1. 주행보조
•스마트 크루즈 컨트롤 응답성
스마트 크루즈 컨트롤 시스템의 응답성을 3
단계로 선택할 수 있습니다.
- 느리게 / 보통 / 빠르게
자세한 내용은 5장 「스마트 크루즈 컨트롤 시
스템」을 참고하십시오.
•긴급제동 보조 시스템
긴급제동 보조 시스템을 해제 또는 선택할 수
있습니다.
긴급제동 보조 시스템을 해제하면 전방 추돌
경보기능도 같이 해제가 됩니다.
자세한 내용은 5장 「긴급제동 보조 시스템
(AEB)」을 참고하십시오.
•전방추돌 경보
전방 추돌 경보 시점을 3단계로 선택할 수 있
습니다.
- 느리게/보통/빠르게
긴급제동 보조 시스템을 해제하면 전방추돌
경보기능도 같이 해제가 됩니다.
자세한 내용은 5장 「긴급제동 보조 시스템
(AEB)」을 참고하십시오.
●사용자 설정
도어 라이트 등 시스템에 대한 설정을 변경할
수 있습니다.
•사용자 설정 하위 메뉴
1. 주행보조
2. 도어
3. 라이트
4. 사운드
5. 편의
6. 서비스 시기 알림
7. 부가 기능
8. 설정 초기화
차량에 적용된 사양에 따라 사용자 설정 항목
은 상이할 수 있습니다.
OAE056022OAE056022

7
색인
I
주·정차 시 배기관 주변 화재 및 화상위험 .....................................2-11
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주차 브레이크 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
주행 시 도어, 트렁크는 잠금 상태로 .............................................2-11
주행 중 경고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
비상 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
주행 중 고장이 나면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
주행중 엔진정지 금지 .....................................................................2-9
[ㅊ]
차 안에 어린이만 남겨두면 위험 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
차대번호(VIN) ...............................................................................8-5
차량 개조 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
차량 제원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
차량견인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-31
견인 트럭으로 견인 시 ..............................................................6-31
견인차가 아닌 일반차량으로의 견인시 ......................................6-33
탈부착 견인 후크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-32
차선이탈 경보 시스템(LDWS) ......................................................5-57
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
차체 자세 제어 장치(ESC) ...........................................................5-33
창문 밖으로 손이나 얼굴 등을 내밀지 말것 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
추천오일 및 용량 ...........................................................................8-4
[ㅋ]
카 매트 후크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-151
컵 홀더 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-145
크루즈 컨트롤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-61
[ㅌ]
타이어 공기압 경보 시스템(TPMS) ..............................................6-10
타이어 및 휠 점검 ........................................................................7-32
타이어 압력 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
타이어 에너지 소비효율등급 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-3
타이어 펑크시의 조치 ...................................................................6-15
부속 공구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-15
예비 타이어 분리·장착 ..............................................................6-16
타이어 교체방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-17
타이어 리페어 킷(TMK) ............................................................6-22
테일게이트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-44
비상 시 테일게이트 잠금 해제 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-45
트립 컴퓨터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-99
