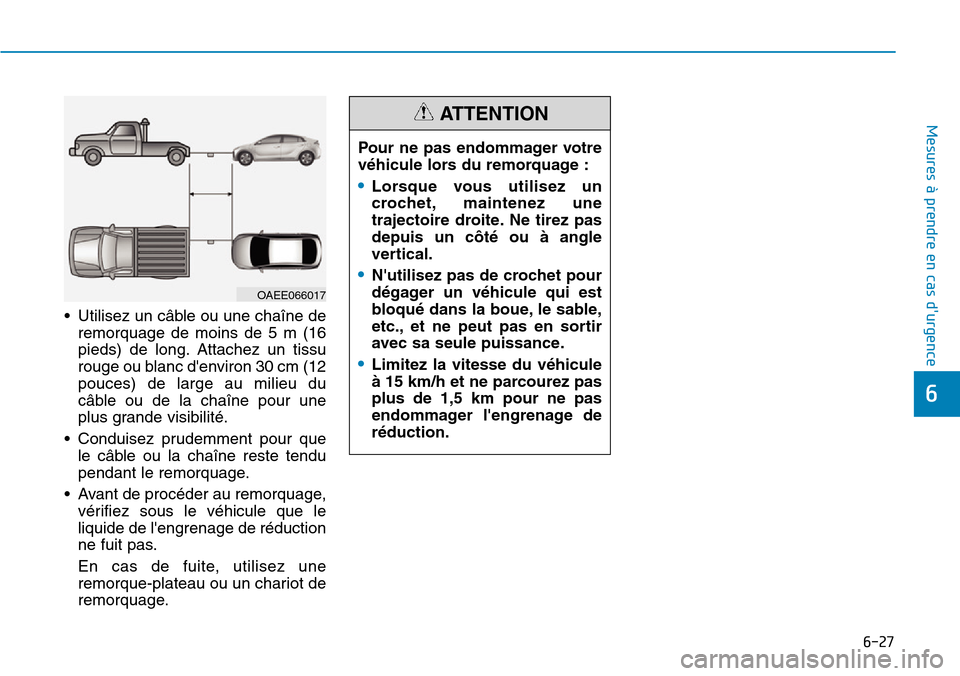

6-27
Mesures à prendre en cas d'urgence
6
• Utilisez un câble ou une chaîne de
remorquage de moins de 5 m (16
pieds) de long. Attachez un tissu
rouge ou blanc d'environ 30 cm (12
pouces) de large au milieu du
câble ou de la chaîne pour une
plus grande visibilité.
• Conduisez prudemment pour que
le câble ou la chaîne reste tendu
pendant le remorquage.
• Avant de procéder au remorquage,
vérifiez sous le véhicule que le
liquide de l'engrenage de réduction
ne fuit pas.
En cas de fuite, utilisez une
remorque-plateau ou un chariot de
remorquage.Pour ne pas endommager votre
véhicule lors du remorquage :
•Lorsque vous utilisez un
crochet, maintenez une
trajectoire droite. Ne tirez pas
depuis un côté ou à angle
vertical.
•N'utilisez pas de crochet pour
dégager un véhicule qui est
bloqué dans la boue, le sable,
etc., et ne peut pas en sortir
avec sa seule puissance.
•Limitez la vitesse du véhicule
à 15 km/h et ne parcourez pas
plus de 1,5 km pour ne pas
endommager l'engrenage de
réduction.
ATTENTION
OAEE066017

7

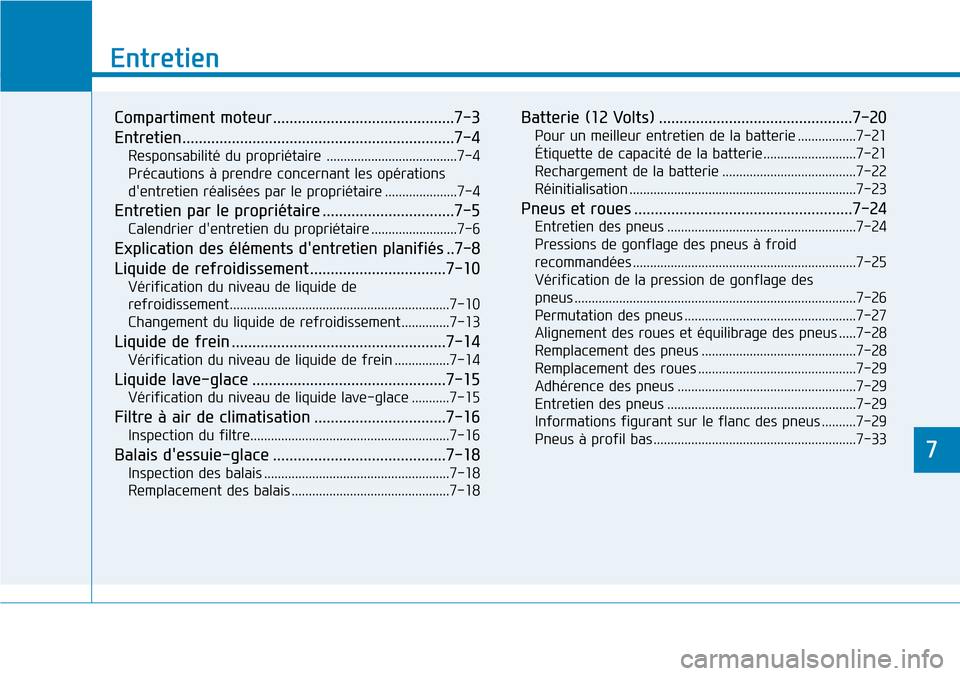

Entretien
7
Entretien
Compartiment moteur ............................................7-3
Entretien..................................................................7-4
Responsabilité du propriétaire ......................................7-4
Précautions à prendre concernant les opérations
d'entretien réalisées par le propriétaire .....................7-4
Entretien par le propriétaire ................................7-5
Calendrier d'entretien du propriétaire .........................7-6
Explication des éléments d'entretien planifiés ..7-8
Liquide de refroidissement .................................7-10
Vérification du niveau de liquide de
refroidissement................................................................7-10
Changement du liquide de refroidissement..............7-13
Liquide de frein ....................................................7-14
Vérification du niveau de liquide de frein ................7-14
Liquide lave-glace ...............................................7-15
Vérification du niveau de liquide lave-glace ...........7-15
Filtre à air de climatisation ................................7-16
Inspection du filtre..........................................................7-16
Balais d'essuie-glace ..........................................7-18
Inspection des balais ......................................................7-18
Remplacement des balais ..............................................7-18
Batterie (12 Volts) ...............................................7-20
Pour un meilleur entretien de la batterie .................7-21
Étiquette de capacité de la batterie...........................7-21
Rechargement de la batterie .......................................7-22
Réinitialisation ..................................................................7-23
Pneus et roues .....................................................7-24
Entretien des pneus .......................................................7-24
Pressions de gonflage des pneus à froid
recommandées .................................................................7-25
Vérification de la pression de gonflage des
pneus ..................................................................................7-26
Permutation des pneus ..................................................7-27
Alignement des roues et équilibrage des pneus .....7-28
Remplacement des pneus .............................................7-28
Remplacement des roues ..............................................7-29
Adhérence des pneus ....................................................7-29
Entretien des pneus .......................................................7-29
Informations figurant sur le flanc des pneus ..........7-29
Pneus à profil bas ...........................................................7-33
7

7

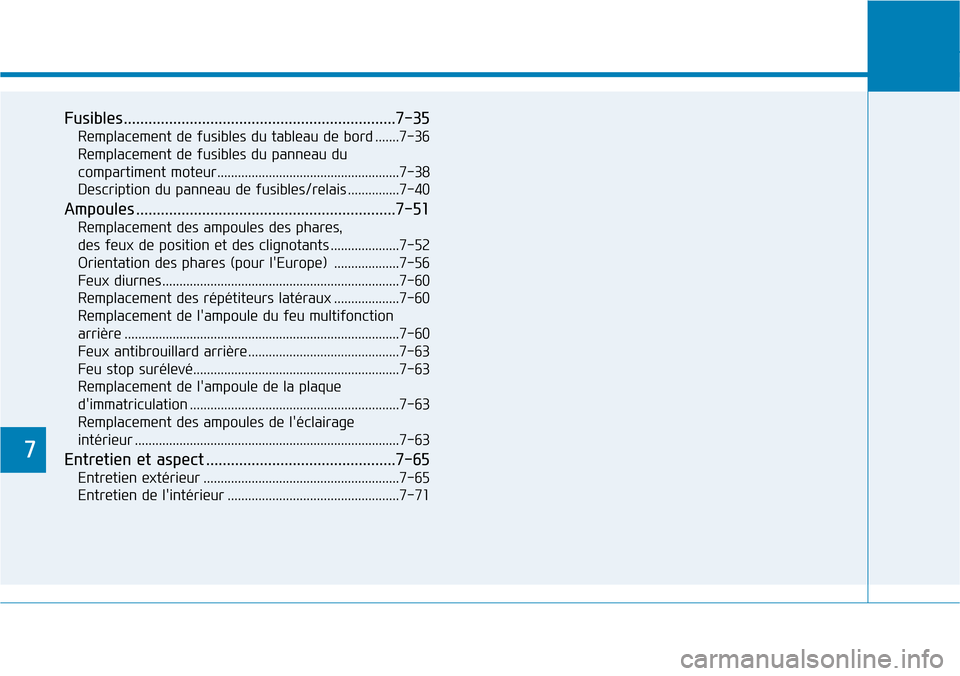

Fusibles..................................................................7-35
Remplacement de fusibles du tableau de bord .......7-36
Remplacement de fusibles du panneau du
compartiment moteur.....................................................7-38
Description du panneau de fusibles/relais ...............7-40
Ampoules ...............................................................7-51
Remplacement des ampoules des phares,
des feux de position et des clignotants ....................7-52
Orientation des phares (pour l'Europe) ...................7-56
Feux diurnes.....................................................................7-60
Remplacement des répétiteurs latéraux ...................7-60
Remplacement de l'ampoule du feu multifonction
arrière ................................................................................7-60
Feux antibrouillard arrière............................................7-63
Feu stop surélevé............................................................7-63
Remplacement de l'ampoule de la plaque
d'immatriculation .............................................................7-63
Remplacement des ampoules de l'éclairage
intérieur .............................................................................7-63
Entretien et aspect ..............................................7-65
Entretien extérieur .........................................................7-65
Entretien de l'intérieur ..................................................7-71

7-3
7
Entretien

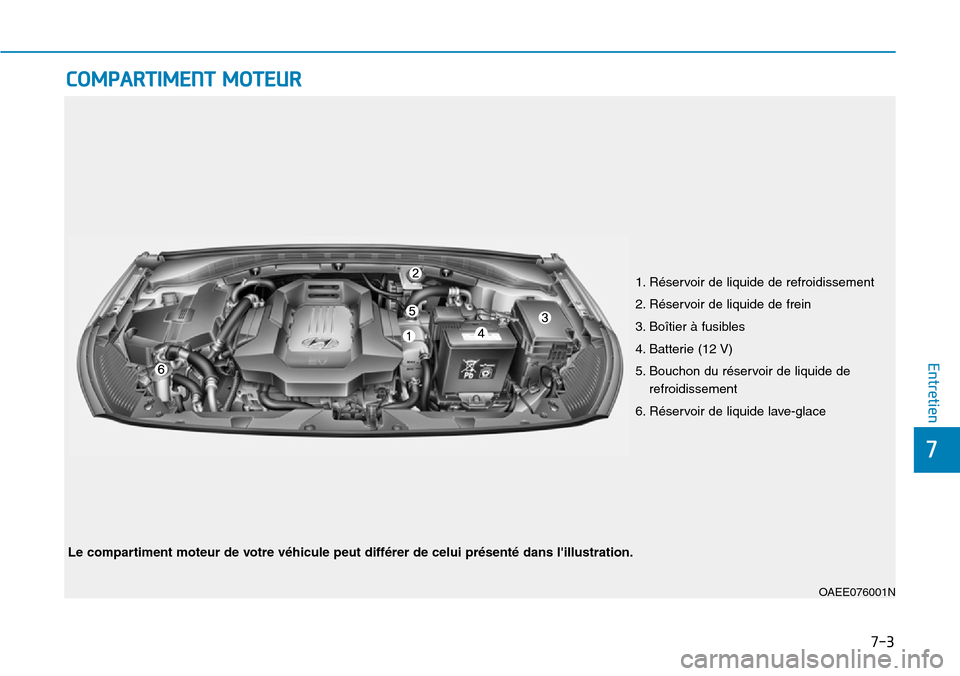

COMPARTIMENT MOTEUR
1. Réservoir de liquide de refroidissement
2. Réservoir de liquide de frein
3. Boîtier à fusibles
4. Batterie (12 V)
5. Bouchon du réservoir de liquide de
refroidissement
6. Réservoir de liquide lave-glace
OAEE076001N
Le compartiment moteur de votre véhicule peut différer de celui présenté dans l'illustration.

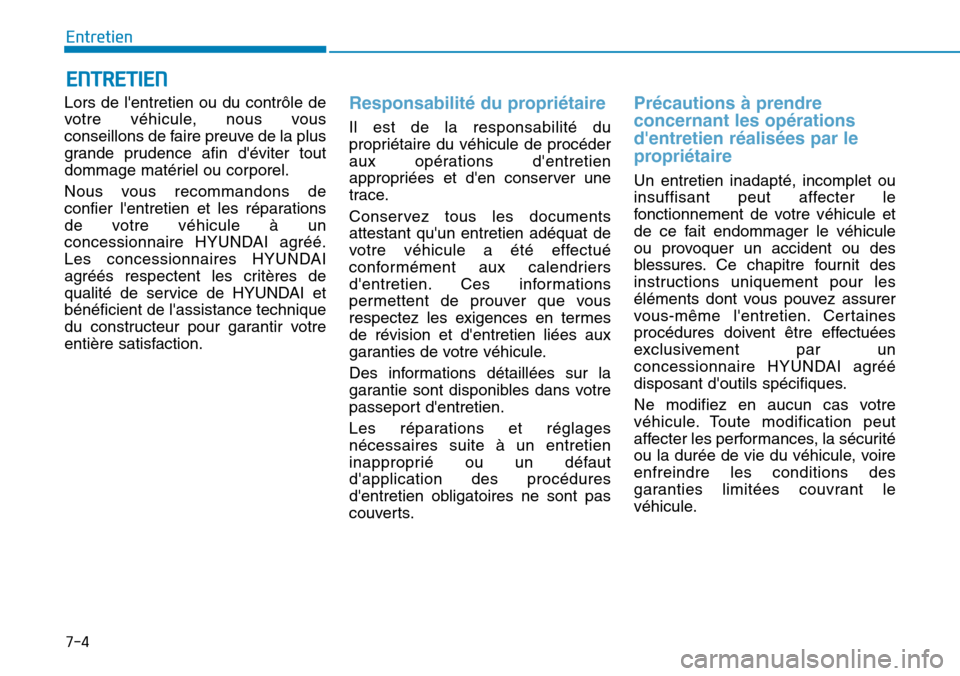

7-4
Entretien
ENTRETIEN
Lors de l'entretien ou du contrôle de
votre véhicule, nous vous
conseillons de faire preuve de la plus
grande prudence afin d'éviter tout
dommage matériel ou corporel.
Nous vous recommandons de
confier l'entretien et les réparations
de votre véhicule à un
concessionnaire HYUNDAI agréé.
Les concessionnaires HYUNDAI
agréés respectent les critères de
qualité de service de HYUNDAI et
bénéficient de l'assistance technique
du constructeur pour garantir votre
entière satisfaction.Responsabilité du propriétaire
Il est de la responsabilité du
propriétaire du véhicule de procéder
aux opérations d'entretien
appropriées et d'en conserver une
trace.
Conservez tous les documents
attestant qu'un entretien adéquat de
votre véhicule a été effectué
conformément aux calendriers
d'entretien. Ces informations
permettent de prouver que vous
respectez les exigences en termes
de révision et d'entretien liées aux
garanties de votre véhicule.
Des informations détaillées sur la
garantie sont disponibles dans votre
passeport d'entretien.
Les réparations et réglages
nécessaires suite à un entretien
inapproprié ou un défaut
d'application des procédures
d'entretien obligatoires ne sont pas
couverts.
Précautions à prendre
concernant les opérations
d'entretien réalisées par le
propriétaire
Un entretien inadapté, incomplet ou
insuffisant peut affecter le
fonctionnement de votre véhicule et
de ce fait endommager le véhicule
ou provoquer un accident ou des
blessures. Ce chapitre fournit des
instructions uniquement pour les
éléments dont vous pouvez assurer
vous-même l'entretien. Certaines
procédures doivent être effectuées
exclusivement par un
concessionnaire HYUNDAI agréé
disposant d'outils spécifiques.
Ne modifiez en aucun cas votre
véhicule. Toute modification peut
affecter les performances, la sécurité
ou la durée de vie du véhicule, voire
enfreindre les conditions des
garanties limitées couvrant le
véhicule.

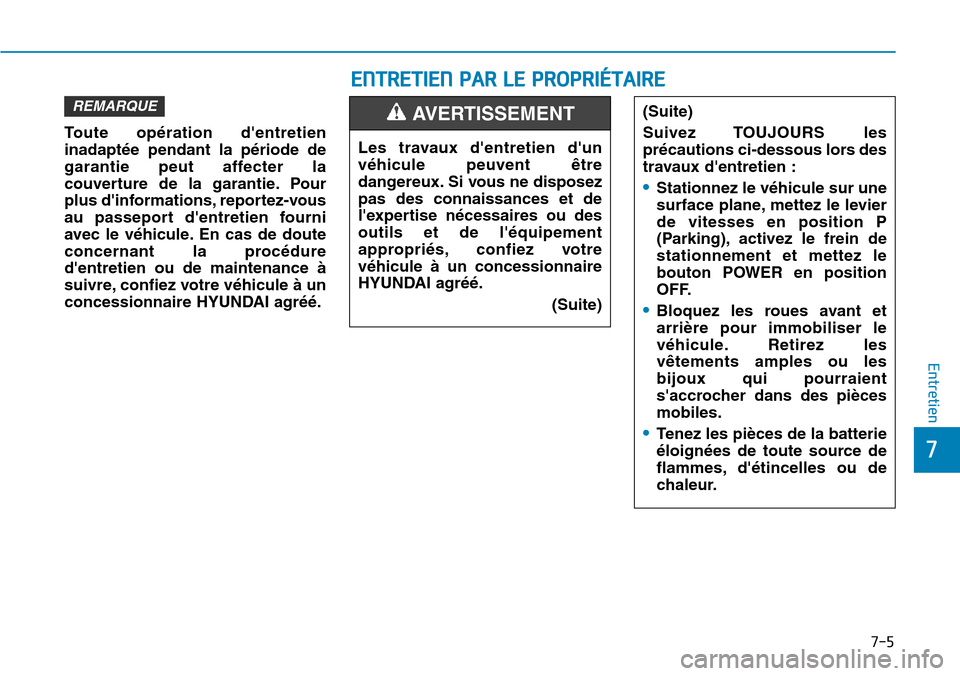

7-5
7
Entretien
ENTRETIEN PAR LE PROPRIÉTAIRE
Toute opération d'entretien
inadaptée pendant la période de
garantie peut affecter la
couverture de la garantie.Pour
plus d'informations, reportez-vous
au passeport d'entretien fourni
avec le véhicule.En cas de doute
concernant la procédure
d'entretien ou de maintenance à
suivre, confiez votre véhicule à un
concessionnaire HYUNDAI agréé.
REMARQUE
Les travaux d'entretien d'un
véhicule peuvent être
dangereux.Si vous ne disposez
pas des connaissances et de
l'expertise nécessaires ou des
outils et de l'équipement
appropriés, confiez votre
véhicule à un concessionnaire
HYUNDAI agréé.
(Suite)
AVERTISSEMENT (Suite)
Suivez TOUJOURS les
précautions ci-dessous lors des
travaux d'entretien :
•Stationnez le véhicule sur une
surface plane, mettez le levier
de vitesses en position P
(Parking), activez le frein de
stationnement et mettez le
bouton POWER en position
OFF.
•Bloquez les roues avant et
arrière pour immobiliser le
véhicule.Retirez les
vêtements amples ou les
bijoux qui pourraient
s'accrocher dans des pièces
mobiles.
•Tenez les pièces de la batterie
éloignées de toute source de
flammes, d'étincelles ou de
chaleur.

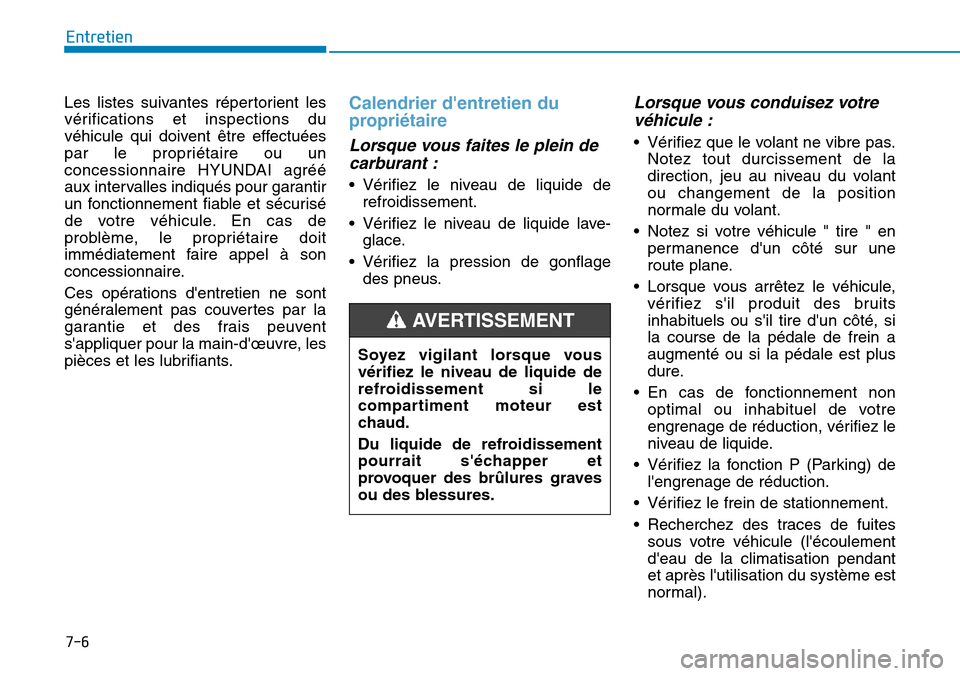

7-6
Entretien
Les listes suivantes répertorient les
vérifications et inspections du
véhicule qui doivent être effectuées
par le propriétaire ou un
concessionnaire HYUNDAI agréé
aux intervalles indiqués pour garantir
un fonctionnement fiable et sécurisé
de votre véhicule. En cas de
problème, le propriétaire doit
immédiatement faire appel à son
concessionnaire.
Ces opérations d'entretien ne sont
généralement pas couvertes par la
garantie et des frais peuvent
s'appliquer pour la main-d'œuvre, les
pièces et les lubrifiants.
Calendrier d'entretien du
propriétaire
Lorsque vous faites le plein de
carburant :
• Vérifiez le niveau de liquide de
refroidissement.
• Vérifiez le niveau de liquide lave-
glace.
• Vérifiez la pression de gonflage
des pneus.
Lorsque vous conduisez votre
véhicule :
• Vérifiez que le volant ne vibre pas.
Notez tout durcissement de la
direction, jeu au niveau du volant
ou changement de la position
normale du volant.
• Notez si votre véhicule " tire " en
permanence d'un côté sur une
route plane.
• Lorsque vous arrêtez le véhicule,
vérifiez s'il produit des bruits
inhabituels ou s'il tire d'un côté, si
la course de la pédale de frein a
augmenté ou si la pédale est plus
dure.
• En cas de fonctionnement non
optimal ou inhabituel de votre
engrenage de réduction, vérifiez le
niveau de liquide.
• Vérifiez la fonction P (Parking) de
l'engrenage de réduction.
• Vérifiez le frein de stationnement.
• Recherchez des traces de fuites
sous votre véhicule (l'écoulement
d'eau de la climatisation pendant
et après l'utilisation du système est
normal). Soyez vigilant lorsque vous
vérifiez le niveau de liquide de
refroidissement si le
compartiment moteur est
chaud.
Du liquide de refroidissement
pourrait s'échapper et
provoquer des brûlures graves
ou des blessures.
AVERTISSEMENT

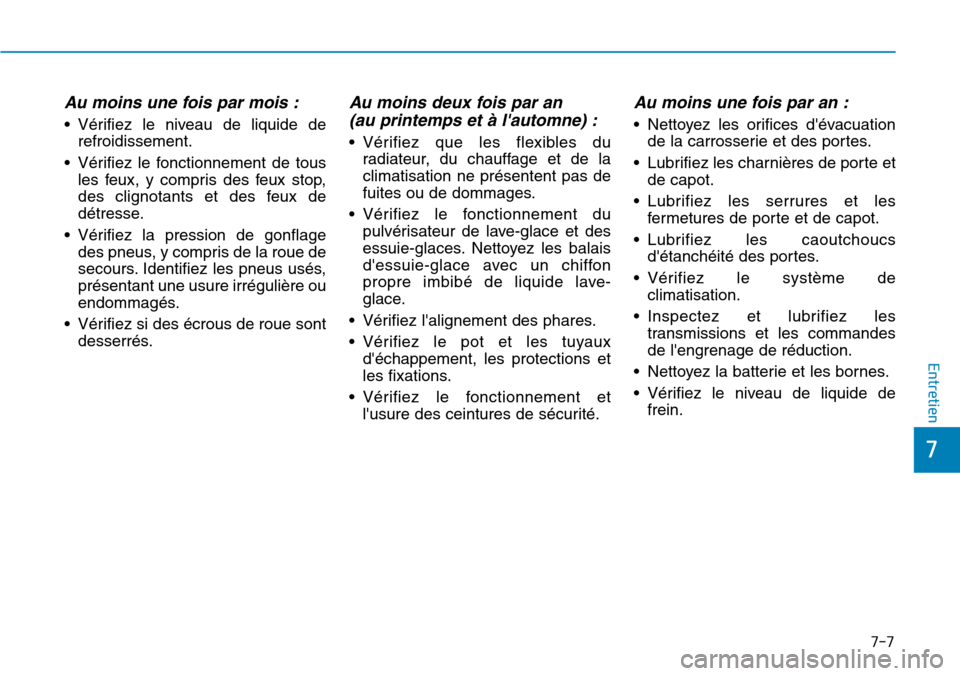

7-7
7
Entretien
Au moins une fois par mois :
• Vérifiez le niveau de liquide de
refroidissement.
• Vérifiez le fonctionnement de tous
les feux, y compris des feux stop,
des clignotants et des feux de
détresse.
• Vérifiez la pression de gonflage
des pneus, y compris de la roue de
secours. Identifiez les pneus usés,
présentant une usure irrégulière ou
endommagés.
• Vérifiez si des écrous de roue sont
desserrés.
Au moins deux fois par an
(au printemps et à l'automne) :
• Vérifiez que les flexibles du
radiateur, du chauffage et de la
climatisation ne présentent pas de
fuites ou de dommages.
• Vérifiez le fonctionnement du
pulvérisateur de lave-glace et des
essuie-glaces. Nettoyez les balais
d'essuie-glace avec un chiffon
propre imbibé de liquide lave-
glace.
• Vérifiez l'alignement des phares.
• Vérifiez le pot et les tuyaux
d'échappement, les protections et
les fixations.
• Vérifiez le fonctionnement et
l'usure des ceintures de sécurité.
Au moins une fois par an :
• Nettoyez les orifices d'évacuation
de la carrosserie et des portes.
• Lubrifiez les charnières de porte et
de capot.
• Lubrifiez les serrures et les
fermetures de porte et de capot.
• Lubrifiez les caoutchoucs
d'étanchéité des portes.
• Vérifiez le système de
climatisation.
• Inspectez et lubrifiez les
transmissions et les commandes
de l'engrenage de réduction.
• Nettoyez la batterie et les bornes.
• Vérifiez le niveau de liquide de
frein.

7-8
Entretien

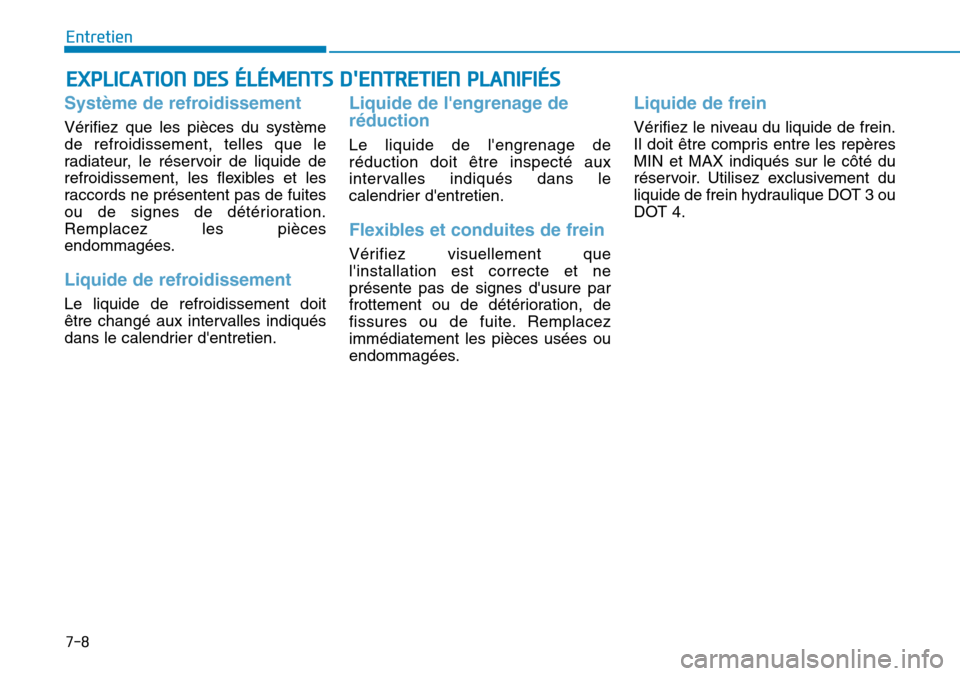

EXPLICATION DES ÉLÉMENTS D'ENTRETIEN PLANIFIÉS
Système de refroidissement
Vérifiez que les pièces du système
de refroidissement, telles que le
radiateur, le réservoir de liquide de
refroidissement, les flexibles et les
raccords ne présentent pas de fuites
ou de signes de détérioration.
Remplacez les pièces
endommagées.
Liquide de refroidissement
Le liquide de refroidissement doit
être changé aux intervalles indiqués
dans le calendrier d'entretien.
Liquide de l'engrenage de
réduction
Le liquide de l'engrenage de
réduction doit être inspecté aux
intervalles indiqués dans le
calendrier d'entretien.
Flexibles et conduites de frein
Vérifiez visuellement que
l'installation est correcte et ne
présente pas de signes d'usure par
frottement ou de détérioration, de
fissures ou de fuite. Remplacez
immédiatement les pièces usées ou
endommagées.
Liquide de frein
Vérifiez le niveau du liquide de frein.
Il doit être compris entre les repères
MIN et MAX indiqués sur le côté du
réservoir. Utilisez exclusivement du
liquide de frein hydraulique DOT 3 ou
DOT 4.

7-9
7
Entretien

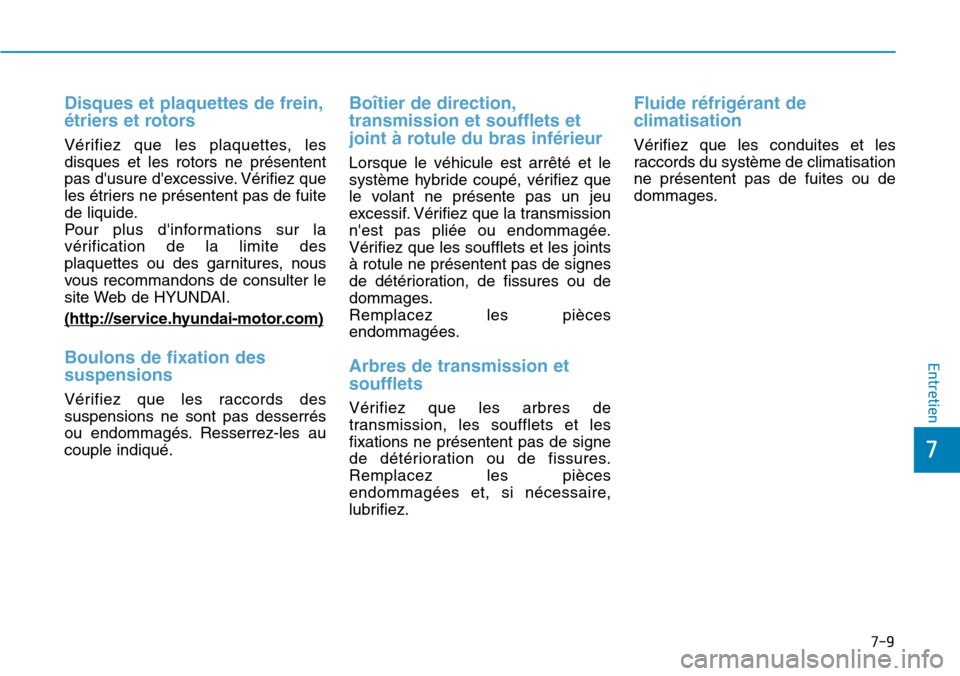

Disques et plaquettes de frein,
étriers et rotors
Vérifiez que les plaquettes, les
disques et les rotors ne présentent
pas d'usure d'excessive. Vérifiez que
les étriers ne présentent pas de fuite
de liquide.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI.
(http://ser
vice.hyundai-motor.com)
Boulons de fixation des
suspensions
Vérifiez que les raccords des
suspensions ne sont pas desserrés
ou endommagés. Resserrez-les au
couple indiqué.
Boîtier de direction,
transmission et soufflets et
joint à rotule du bras inférieur
Lorsque le véhicule est arrêté et le
système hybride coupé, vérifiez que
le volant ne présente pas un jeu
excessif. Vérifiez que la transmission
n'est pas pliée ou endommagée.
Vérifiez que les soufflets et les joints
à rotule ne présentent pas de signes
de détérioration, de fissures ou de
dommages.
Remplacez les pièces
endommagées.
Arbres de transmission et
soufflets
Vérifiez que les arbres de
transmission, les soufflets et les
fixations ne présentent pas de signe
de détérioration ou de fissures.
Remplacez les pièces
endommagées et, si nécessaire,
lubrifiez.
Fluide réfrigérant de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisation
ne présentent pas de fuites ou de
dommages.
