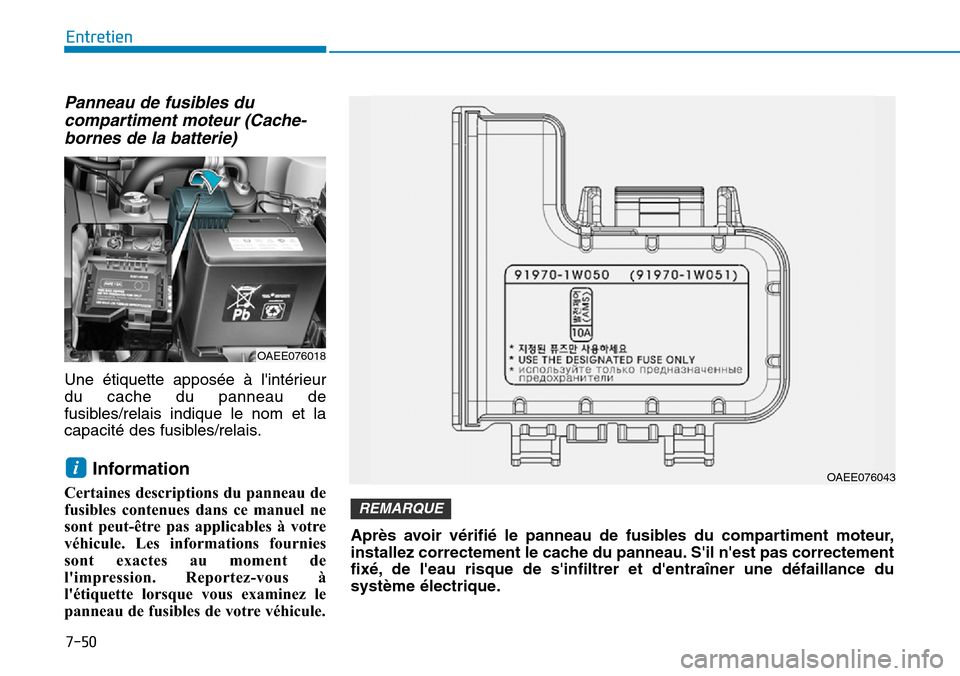

Panneau de fusibles du
compartiment moteur (Cache-
bornes de la batterie)
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
7-50
Entretien
OAEE076018
OAEE076043
Après avoir vérifié le panneau de fusibles du compartiment moteur,
installez correctement le cache du panneau.S'il n'est pas correctement
fixé, de l'eau risque de s'infiltrer et d'entraîner une défaillance du
système électrique.
REMARQUE

7-51
7
Entretien

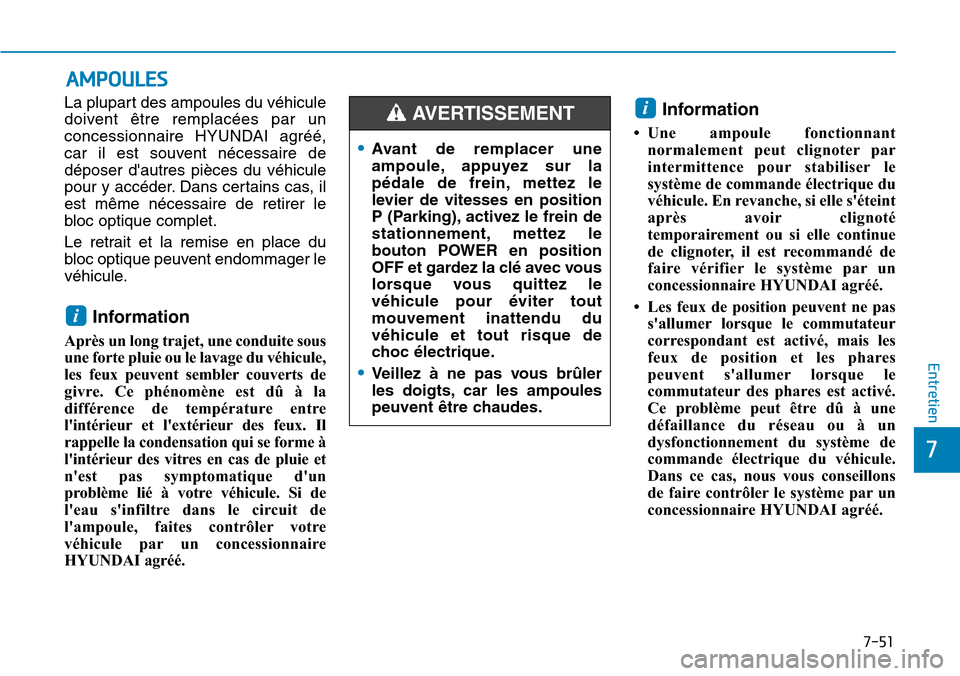

AMPOULES
La plupart des ampoules du véhicule
doivent être remplacées par un
concessionnaire HYUNDAI agréé,
car il est souvent nécessaire de
déposer d'autres pièces du véhicule
pour y accéder. Dans certains cas, il
est même nécessaire de retirer le
bloc optique complet.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.
Information
Après un long trajet, une conduite sous
une forte pluie ou le lavage du véhicule,
les feux peuvent sembler couverts de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur des feux. Il
rappelle la condensation qui se forme à
l'intérieur des vitres en cas de pluie et
n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, faites contrôler votre
véhicule par un concessionnaire
HYUNDAI agréé.
Information
• Une ampoule fonctionnant
normalement peut clignoter par
intermittence pour stabiliser le
système de commande électrique du
véhicule. En revanche, si elle s'éteint
après avoir clignoté
temporairement ou si elle continue
de clignoter, il est recommandé de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
• Les feux de position peuvent ne pas
s'allumer lorsque le commutateur
correspondant est activé, mais les
feux de position et les phares
peuvent s'allumer lorsque le
commutateur des phares est activé.
Ce problème peut être dû à une
défaillance du réseau ou à un
dysfonctionnement du système de
commande électrique du véhicule.
Dans ce cas, nous vous conseillons
de faire contrôler le système par un
concessionnaire HYUNDAI agréé.
i
i
•Avant de remplacer une
ampoule, appuyez sur la
pédale de frein, mettez le
levier de vitesses en position
P (Parking), activez le frein de
stationnement, mettez le
bouton POWER en position
OFF et gardez la clé avec vous
lorsque vous quittez le
véhicule pour éviter tout
mouvement inattendu du
véhicule et tout risque de
choc électrique.
•Veillez à ne pas vous brûler
les doigts, car les ampoules
peuvent être chaudes.
AVERTISSEMENT

7-52
Entretien

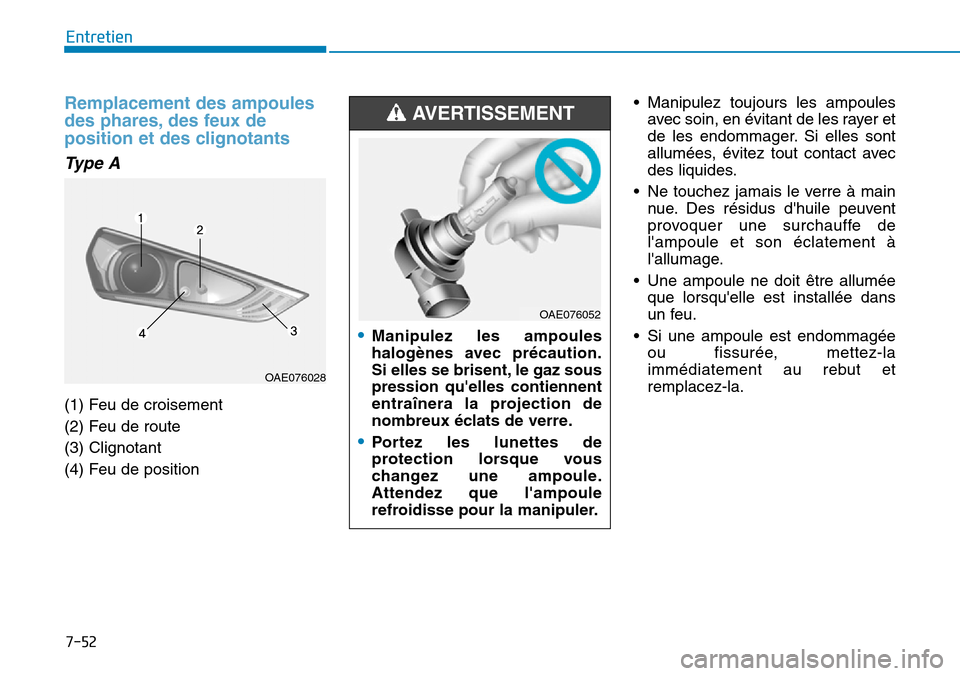

Remplacement des ampoules
des phares, des feux de
position et des clignotants
Type A
(1) Feu de croisement
(2) Feu de route
(3) Clignotant

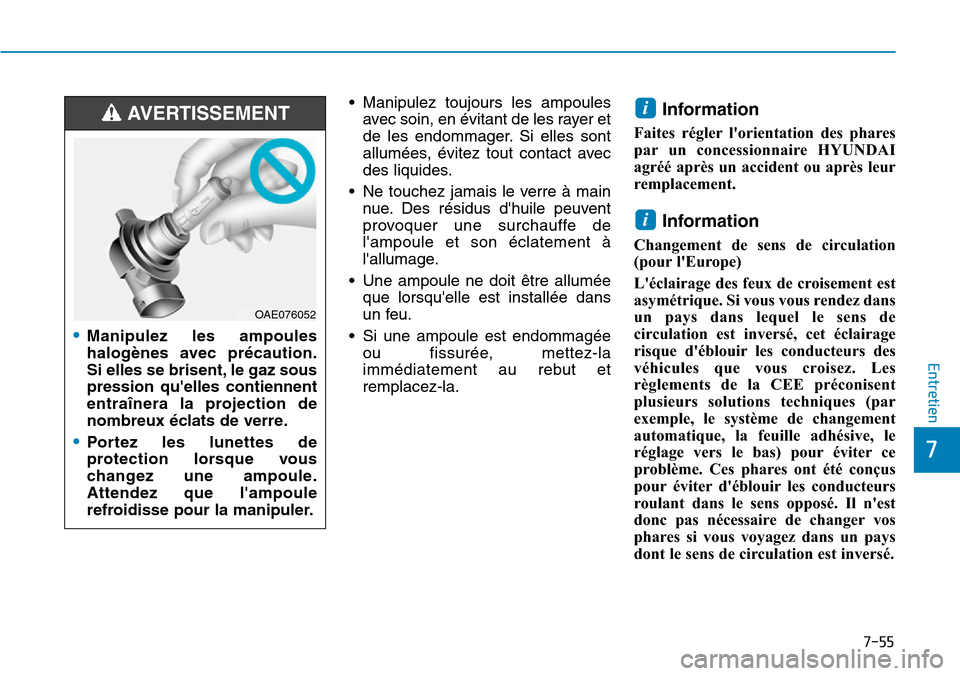

(4) Feu de position• Manipulez toujours les ampoules
avec soin, en évitant de les rayer et
de les endommager. Si elles sont
allumées, évitez tout contact avec
des liquides.
• Ne touchez jamais le verre à main
nue. Des résidus d'huile peuvent
provoquer une surchauffe de
l'ampoule et son éclatement à
l'allumage.
• Une ampoule ne doit être allumée
que lorsqu'elle est installée dans
un feu.
• Si une ampoule est endommagée
ou fissurée, mettez-la
immédiatement au rebut et
remplacez-la.
OAE076028
•Manipulez les ampoules
halogènes avec précaution.
Si elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez les lunettes de
protection lorsque vous
changez une ampoule.
Attendez que l'ampoule
refroidisse pour la manipuler.
AVERTISSEMENT
OAE076052

7-53
7
Entretien
Information
Changement de sens de circulation
(pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour éviter d'éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.

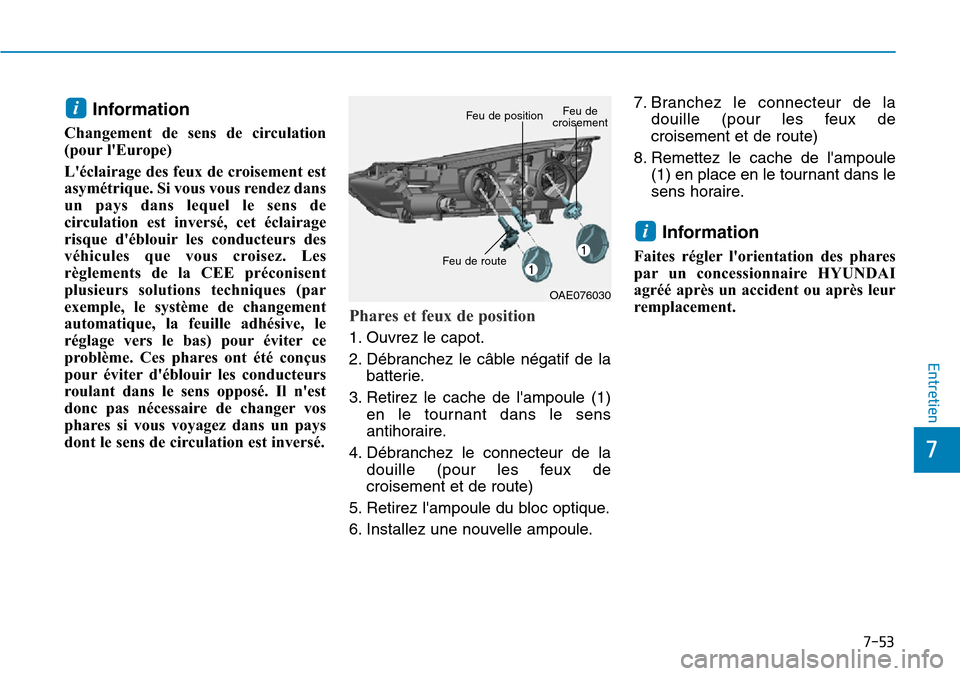

Phares et feux de position
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule (1)
en le tournant dans le sens
antihoraire.
4. Débranchez le connecteur de la
douille (pour les feux de
croisement et de route)
5. Retirez l'ampoule du bloc optique.
6. Installez une nouvelle ampoule.7. Branchez le connecteur de la
douille (pour les feux de
croisement et de route)
8. Remettez le cache de l'ampoule
(1) en place en le tournant dans le
sens horaire.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
i
i
OAE076030
Feu de route
Feu de position Feu de
croisement

7-54
Entretien

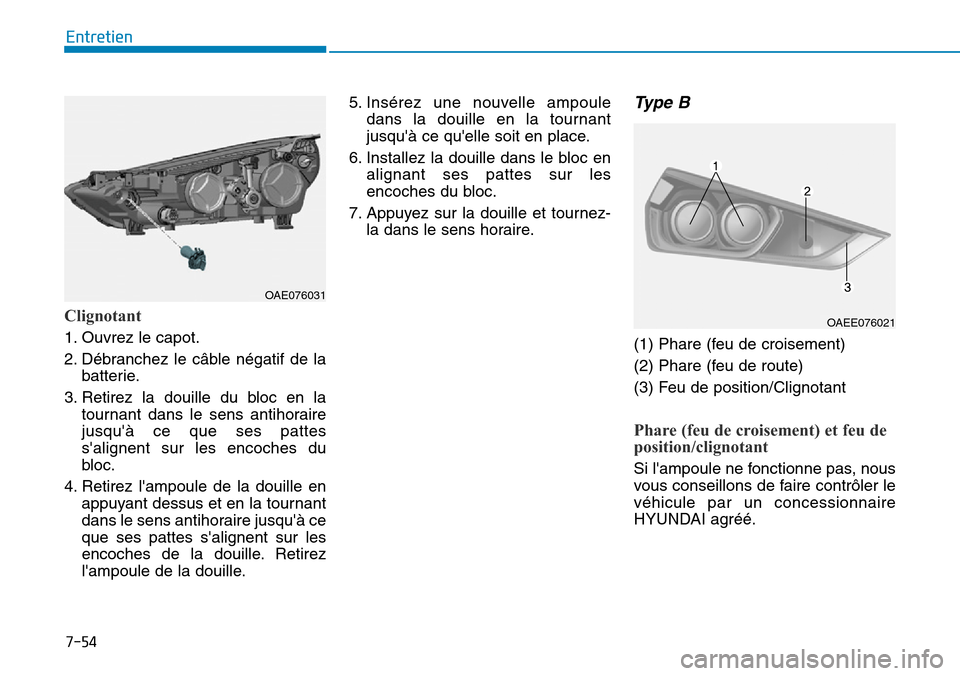

Clignotant
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes
s'alignent sur les encoches du
bloc.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ce
que ses pattes s'alignent sur les
encoches de la douille. Retirez
l'ampoule de la douille.5. Insérez une nouvelle ampoule
dans la douille en la tournant
jusqu'à ce qu'elle soit en place.
6. Installez la douille dans le bloc en
alignant ses pattes sur les
encoches du bloc.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Type B
(1) Phare (feu de croisement)
(2) Phare (feu de route)
(3) Feu de position/Clignotant
Phare (feu de croisement) et feu de
position/clignotant
Si l'ampoule ne fonctionne pas, nous
vous conseillons de faire contrôler le
véhicule par un concessionnaire
HYUNDAI agréé.
OAE076031
OAEE076021

7-55
7
Entretien
• Manipulez toujours les ampoules
avec soin, en évitant de les rayer et
de les endommager. Si elles sont
allumées, évitez tout contact avec
des liquides.
• Ne touchez jamais le verre à main
nue. Des résidus d'huile peuvent
provoquer une surchauffe de
l'ampoule et son éclatement à
l'allumage.
• Une ampoule ne doit être allumée
que lorsqu'elle est installée dans
un feu.
• Si une ampoule est endommagée
ou fissurée, mettez-la
immédiatement au rebut et
remplacez-la.Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Information
Changement de sens de circulation
(pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour éviter d'éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
•Manipulez les ampoules
halogènes avec précaution.
Si elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez les lunettes de
protection lorsque vous
changez une ampoule.
Attendez que l'ampoule
refroidisse pour la manipuler.
AVERTISSEMENT
OAE076052

7-56
Entretien
Phare (feu de route)
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule (1)
en le tournant dans le sens
antihoraire.
4. Débranchez le connecteur de la
douille
5. Retirez l'ampoule du bloc optique.
6. Installez une nouvelle ampoule.
7. Branchez le connecteur de la
douille
8. Remettez le cache de l'ampoule
(1) en place en le tournant dans le
sens horaire.

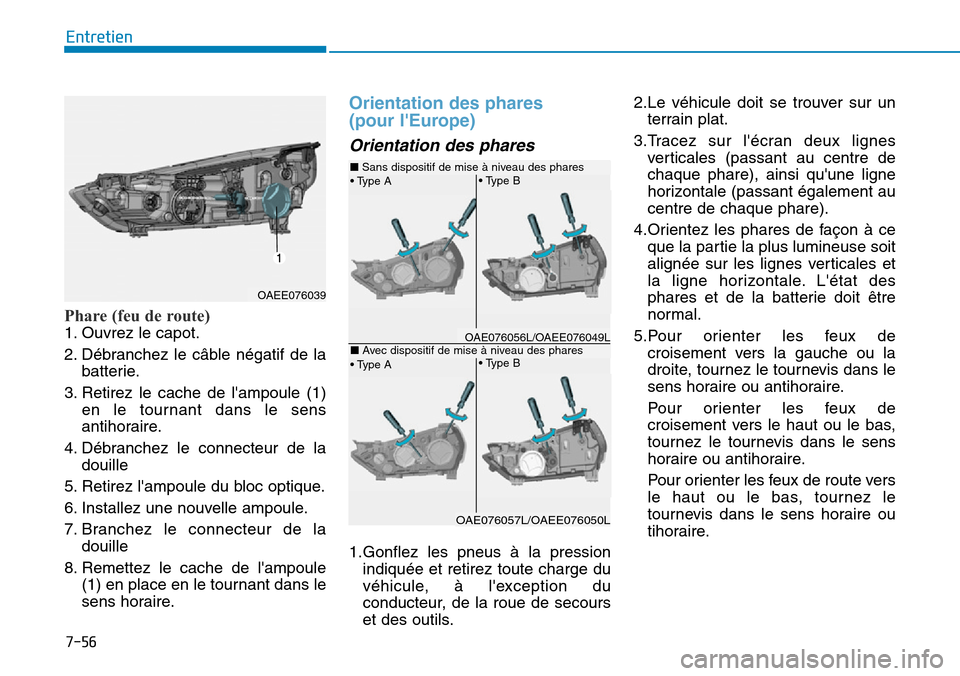

Orientation des phares
(pour l'Europe)
Orientation des phares
1.Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.2.Le véhicule doit se trouver sur un
terrain plat.
3.Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également au
centre de chaque phare).
4.Orientez les phares de façon à ce
que la partie la plus lumineuse soit
alignée sur les lignes verticales et
la ligne horizontale. L'état des
phares et de la batterie doit être
normal.
5.Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire.
Pour orienter les feux de
croisement vers le haut ou le bas,
tournez le tournevis dans le sens
horaire ou antihoraire.
Pour orienter les feux de route vers
le haut ou le bas, tournez le
tournevis dans le sens horaire ou
tihoraire.
OAEE076039
• Type A• Type B
• Type B
• Type A
OAE076056L/OAEE076049L
■Sans dispositif de mise à niveau des phares
OAE076057L/OAEE076050L
■Avec dispositif de mise à niveau des phares

7-57
7
Entretien
Unité : mm (pouces)

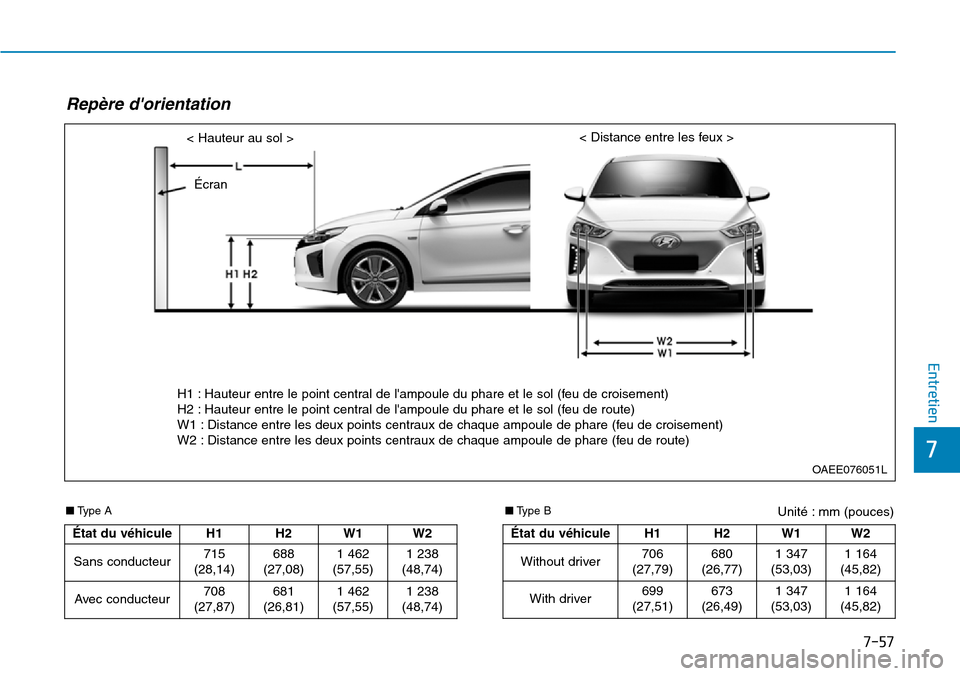

Repère d'orientation
OAEE076051L
H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
Écran < Hauteur au sol >< Distance entre les feux >
■Type A
État du véhicule H1 H2W1 W2
Sans conducteur715
(28,14)688
(27,08)
1 462
(57,55)1 238
(48,74)
Avec conducteur708
(27,87)681
(26,81)
1 462
(57,55)1 238
(48,74)
■Type B
État du véhicule H1 H2W1 W2
Without driver706
(27,79)680
(26,77)
1 347
(53,03)1 164
(45,82)
With driver699
(27,51)673
(26,49)
1 347
(53,03)1 164
(45,82)

7-58
Entretien

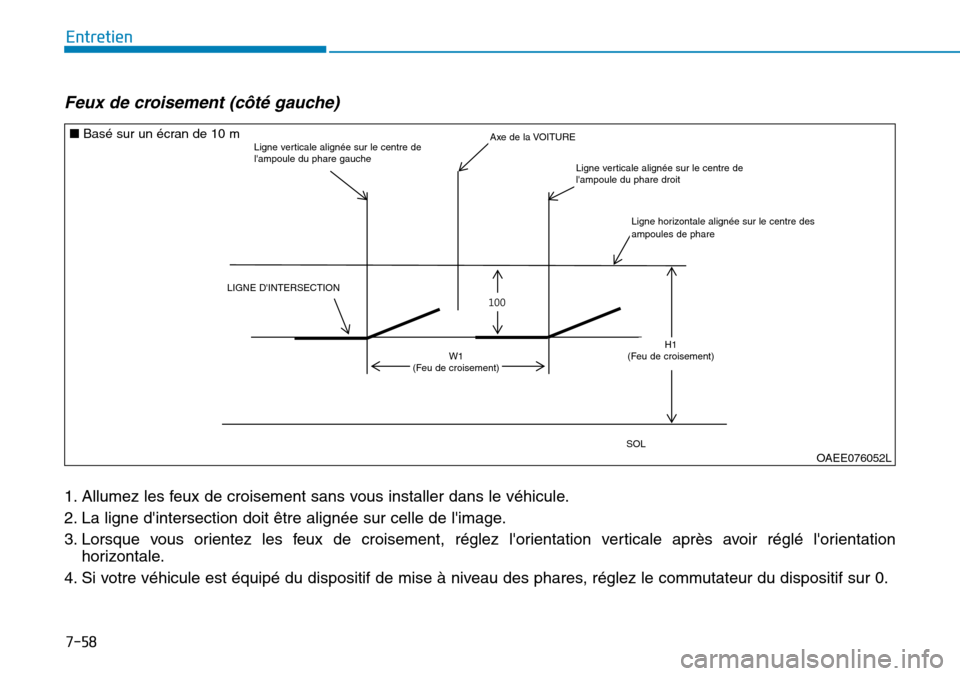

Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1
(Feu de croisement)H1
(Feu de croisement)
SOL
■Basé sur un écran de 10 m

7-59
7
Entretien
Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076053L
LIGNE D'INTERSECTION
W1
(Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule
du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
H1
(Feu de croisement)
SOL
■Basé sur un écran de 10 mLigne verticale alignée sur le centre de
l'ampoule du phare gauche
