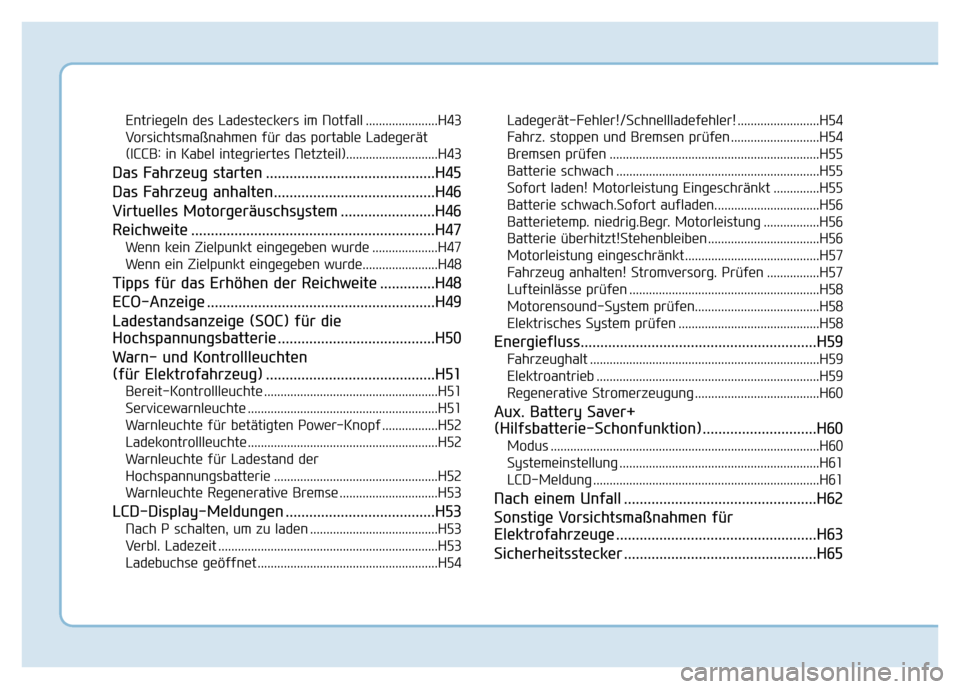

Hyundai Ioniq Electric 2019 Betriebsanleitung

Entriegeln des Ladesteckers im Notfall ......................H43
Vorsichtsmaßnahmen für das portable Ladegerät
(ICCB: in Kabel integriertes Netzteil)............................H43
Das Fahrzeug starten ...........................................H45
Das Fahrzeug anhalten.........................................H46
Virtuelles Motorgeräuschsystem ........................H46
Reichweite ..............................................................H47
Wenn kein Zielpunkt eingegeben wurde ....................H47
Wenn ein Zielpunkt eingegeben wurde.......................H48
Tipps für das Erhöhen der Reichweite ..............H48
ECO-Anzeige ..........................................................H49
Ladestandsanzeige (SOC) für die
Hochspannungsbatterie ........................................H50
Warn- und Kontrollleuchten
(für Elektrofahrzeug) ...........................................H51
Bereit-Kontrollleuchte .....................................................H51
Servicewarnleuchte ..........................................................H51
Warnleuchte für betätigten Power-Knopf .................H52
Ladekontrollleuchte ..........................................................H52
Warnleuchte für Ladestand der
Hochspannungsbatterie ..................................................H52
Warnleuchte Regenerative Bremse ..............................H53
LCD-Display-Meldungen ......................................H53
Nach P schalten, um zu laden .......................................H53
Verbl. Ladezeit ...................................................................H53
Ladebuchse geöffnet .......................................................H54Ladegerät-Fehler!/Schnellladefehler! .........................H54
Fahrz. stoppen und Bremsen prüfen ...........................H54
Bremsen prüfen ................................................................H55
Batterie schwach ..............................................................H55
Sofort laden! Motorleistung Eingeschränkt ..............H55
Batterie schwach.Sofort aufladen................................H56
Batterietemp. niedrig.Begr. Motorleistung .................H56
Batterie überhitzt!Stehenbleiben ..................................H56
Motorleistung eingeschränkt.........................................H57
Fahrzeug anhalten! Stromversorg. Prüfen ................H57
Lufteinlässe prüfen ..........................................................H58
Motorensound-System prüfen......................................H58
Elektrisches System prüfen ...........................................H58
Energiefluss............................................................H59
Fahrzeughalt ......................................................................H5\
9
Elektroantrieb ....................................................................H59
Regenerative Stromerzeugung ......................................H60
Aux. Battery Saver+
(Hilfsbatterie-Schonfunktion).............................H60
Modus ........................................................................\
..........H60
Systemeinstellung .............................................................H61
LCD-Meldung .....................................................................H61\
Nach einem Unfall .................................................H62
Sonstige Vorsichtsmaßnahmen für
Elektrofahrzeuge ...................................................H63
Sicherheitsstecker .................................................H65

H3
ELEKTROFAHRZEUG
Elektrofahrzeug
Ein Elektrofahrzeug wird mit Hilfe
einer Batterie und eines
Elektromotors angetrieben. Während
normale Fahrzeuge mit internen
Verbrennungsmotor mit Benzin als
Kraftstoff ausgestattet sind, wird bei
Elektrofahrzeugen die elektrische
Energie genutzt, die in einer
Hochspannungsbatterie gespeichert
ist. Deshalb sind Elektrofahrzeuge
umweltfreundlich, da sie keinerlei
Kraftstoff benötigen und keine
Schadstoffe ausstoßen.
Eigenschaften von
Elektrofahrzeugen
1. Für den Antrieb wird dieelektrische Energie genutzt, die in
einer Hochspannungsbatterie
gespeichert ist. Dieses Konzept
ist sehr umweltfreundlich, da kein
Kraftstoff wie z. B. Benzin
erforderlich ist und somit keine
Schadstoffe produziert werden. 2. Zum Antrieb des Fahrzeugs wird
ein Hochleistungselektromotor
benutzt. Verglichen mit dem
herkömmlichen Antrieb von
Fahrzeugen mit
Verbrennungsmotor sind die
Motorgeräusche und Vibrationen
während der Fahrt deutlich
reduziert.
3. Beim Abbremsen oder Befahren eines Gefälles, wird die
regenerative Bremsenergie zum
Aufladen der
Hochspannungsbatterie genutzt.
Dadurch werden Energieverluste
minimiert und die Reichweite
erhöht.
4. Wenn die Batterieladung nicht mehr ausreicht, sind
unterschiedliche Verfahren zum
Aufladen verfügbar (Normale
Ladung, Schnellladung und
Erhaltungsladung). (Siehe
Ladearten für Elektrofahrzeuge"
für weitere Informationen).
Informationen
Wie funktioniert die regenerative
Bremse?
Beim Verzögern und Bremsen wird
ein Elektromotor aktiviert, der
kinetische Energie in elektrische
Energie umwandelt, die zum
Aufladen der Hochspannungsbatterie
benutzt wird. (Das Drehmoment
wirkt beim Bremsen in
entgegengesetzter Richtung, um
Bremskraft und elektrische Energie
zu erzeugen.)
Batterieinformationen
• Das Fahrzeug enthält eineHochspannungsbatterie zum
Antrieb des Elektromotors und der
Klimaanlage sowie eine
Hilfsbatterie (12 V) für die
Stromversorgung von Leuchten,
Scheibenwischern und der
Audioanlage.
• Die Hilfsbatterie wird automatisch geladen, wenn sich das Fahrzeug
im Bereit-Modus ( ) befindet
oder die Hochspannungsbatterie
aufgeladen wird
i

H4
HAUPTBAUTEILE DES ELEKTROFAHRZEUGS
•On-Board-Ladegerät (OBC) : Externes Gerät (niedrige Drehzahl) zum
Laden der Hochspannungsbatterie.
• Wechselrichter : Transformiert Gleichstrom in Wechselstrom zum Antrieb
des Motors und Wechselstrom in Gleichstrom zum Laden der
Hochspannungsbatterie.
• LDC : Transformiert den Strom der Hochspannungsbatterie in
Niederspannung (12 V) zur Versorgung des Fahrzeugs mit Strom (DC-DC).
OAEEQ016001
On-Board-
Ladegerät (OBC) Hochspannungsbatterie
EPCU
(Wechselrichter + LDC)
Motor
Untersetzungsgetriebe
Hauptbauteile des Elektrofahrzeugs
• Motor : Nutzt die in der
Hochspannungsbatterie
gespeicherte elektrische Energie
zum Antrieb des Fahrzeugs
(funktioniert wie ein Motor in
einem normalen Fahrzeug).
• Untersetzungsgetriebe : Leitet
die Drehkraft des Motors mit
geeigneter Drehzahl und
geeignetem Drehmoment zu den
Reifen.
• Hochspannungsbatterie
(Lithium-Ionen-Polymer) : Dient
zur Speicherung und
Bereitstellung des für den Antrieb
des Fahrzeugs notwendigen
Stroms (12-V-Hilfsbatterie liefert
Strom für die Fahrzeugfunktionen
wie Beleuchtung und
Scheibenwischer).
❈ OBC : On-Board-Ladegerät
❈ LDC : Ni ederspannungs-DC-DC-
Wandler

H5

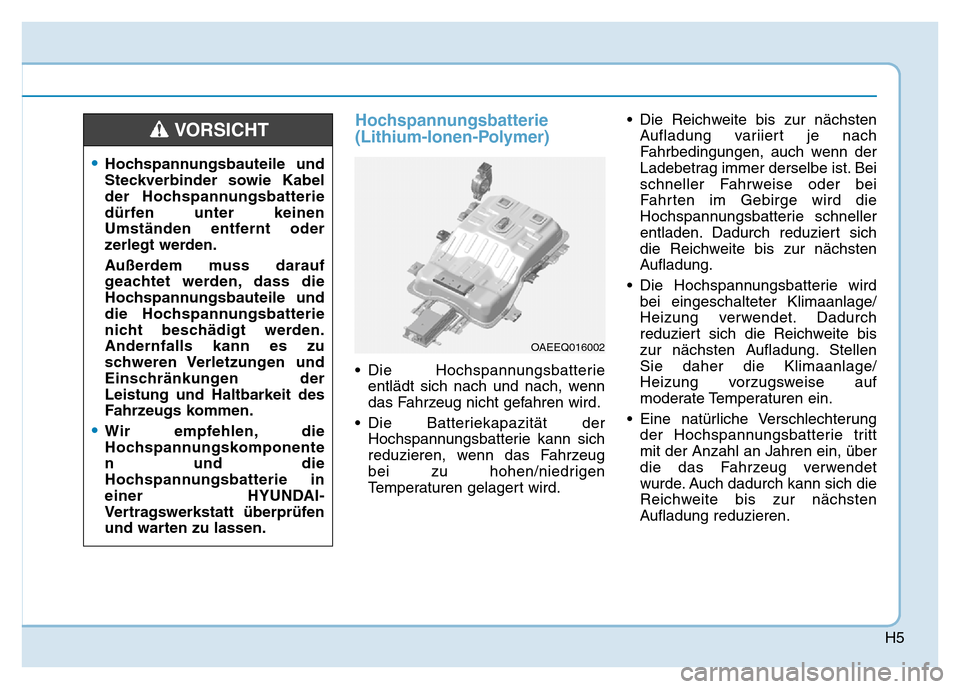

Hochspannungsbatterie
(Lithium-Ionen-Polymer)
• Die Hochspannungsbatterieentlädt sich nach und nach, wenn
das Fahrzeug nicht gefahren wird.
• Die Batteriekapazität der Hochspannungsbatterie kann sich
reduzieren, wenn das Fahrzeug
bei zu hohen/niedrigen
Temperaturen gelagert wird. • Die Reichweite bis zur nächsten
Aufladung variiert je nach
Fahrbedingungen, auch wenn der
Ladebetrag immer derselbe ist. Bei
schneller Fahrweise oder bei
Fahrten im Gebirge wird die
Hochspannungsbatterie schneller
entladen. Dadurch reduziert sich
die Reichweite bis zur nächsten
Aufladung.
• Die Hochspannungsbatterie wird bei eingeschalteter Klimaanlage/
Heizung verwendet. Dadurch
reduziert sich die Reichweite bis
zur nächsten Aufladung. Stellen
Sie daher die Klimaanlage/
Heizung vorzugsweise auf
moderate Temperaturen ein.
• Eine natürliche Verschlechterung der Hochspannungsbatterie tritt
mit der Anzahl an Jahren ein, über
die das Fahrzeug verwendet
wurde. Auch dadurch kann sich die
Reichweite bis zur nächsten
Aufladung reduzieren.
•Hochspannungsbauteile und
Steckverbinder sowie Kabel
der Hochspannungsbatterie
dürfen unter keinen
Umständen entfernt oder
zerlegt werden.
Außerdem muss darauf
geachtet werden, dass die
Hochspannungsbauteile und
die Hochspannungsbatterie
nicht beschädigt werden.
Andernfalls kann es zu
schweren Verletzungen und
Einschränkungen der
Leistung und Haltbarkeit des
Fahrzeugs kommen.
•Wir empfehlen, die
Hochspannungskomponente
n und die
Hochspannungsbatterie in
einer HYUNDAI-
Vertragswerkstatt überprüfen
und warten zu lassen.
VORSICHT
OAEEQ016002

H6

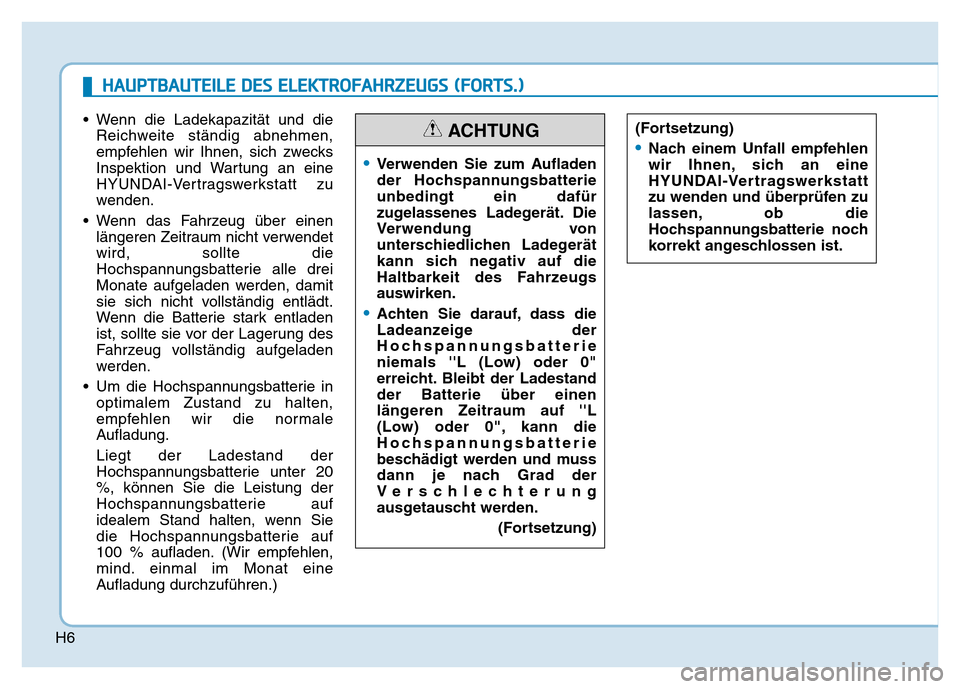

• Wenn die Ladekapazität und dieReichweite ständig abnehmen,
empfehlen wir Ihnen, sich zwecks
Inspektion und Wartung an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
• Wenn das Fahrzeug über einen längeren Zeitraum nicht verwendet
wird, sollte die
Hochspannungsbatterie alle drei
Monate aufgeladen werden, damit
sie sich nicht vollständig entlädt.
Wenn die Batterie stark entladen
ist, sollte sie vor der Lagerung des
Fahrzeug vollständig aufgeladen
werden.
• Um die Hochspannungsbatterie in optimalem Zustand zu halten,
empfehlen wir die normale
Aufladung.
Liegt der Ladestand der
Hochspannungsbatterie unter 20
%, können Sie die Leistung der
Hochspannungsbatterie auf
idealem Stand halten, wenn Sie
die Hochspannungsbatterie auf
100 % aufladen. (Wir empfehlen,
mind. einmal im Monat eine
Aufladung durchzuführen.)
•Verwenden Sie zum Aufladen
der Hochspannungsbatterie
unbedingt ein dafür
zugelassenes Ladegerät. Die
Verwendung von
unterschiedlichen Ladegerät
kann sich negativ auf die
Haltbarkeit des Fahrzeugs
auswirken.
•Achten Sie darauf, dass die
Ladeanzeige der
Hochspannungsbatterie
niemals ''L (Low) oder 0"
erreicht. Bleibt der Ladestand
der Batterie über einen
längeren Zeitraum auf ''L
(Low) oder 0", kann die
Hochspannungsbatterie
beschädigt werden und muss
dann je nach Grad der
Verschlechterung
ausgetauscht werden.
(Fortsetzung)
(Fortsetzung)
•Nach einem Unfall empfehlen
wir Ihnen, sich an eine
HYUNDAI-Vertragswerkstatt
zu wenden und überprüfen zu
lassen, ob die
Hochspannungsbatterie noch
korrekt angeschlossen ist.
ACHTUNG
HAUPTBAUTEILE DES ELEKTROFAHRZEUGS (FORTS.)

H7
Hochspannungsbatterie-
Heizsystem

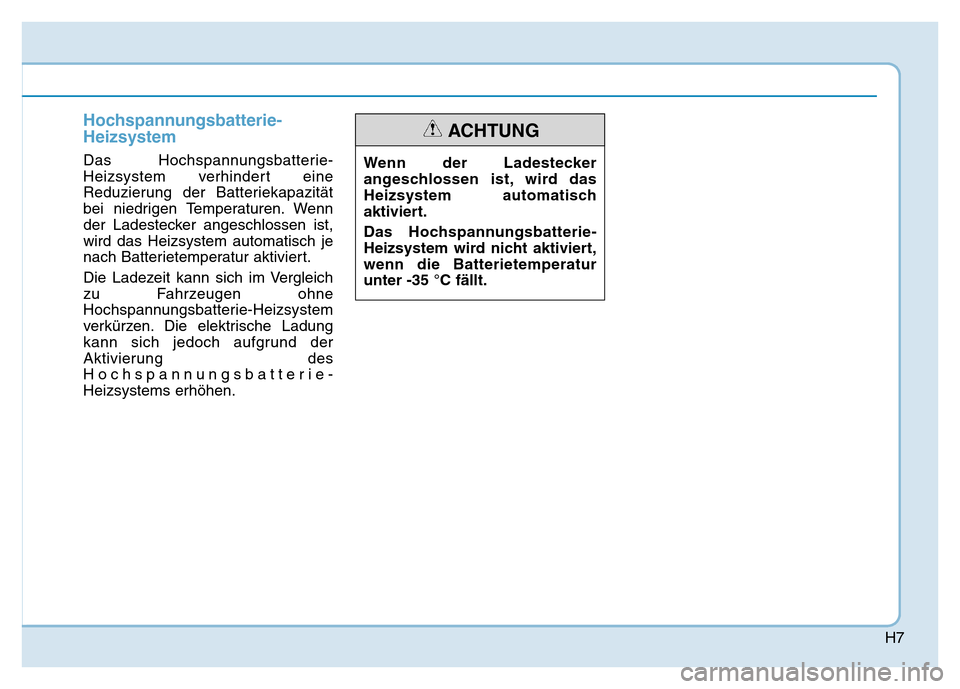

Das Hochspannungsbatterie-
Heizsystem verhindert eine
Reduzierung der Batteriekapazität
bei niedrigen Temperaturen. Wenn
der Ladestecker angeschlossen ist,
wird das Heizsystem automatisch je
nach Batterietemperatur aktiviert.
Die Ladezeit kann sich im Vergleich
zu Fahrzeugen ohne
Hochspannungsbatterie-Heizsystem
verkürzen. Die elektrische Ladung
kann sich jedoch aufgrund der
Aktivierung des
Hochspannungsbatterie-
Heizsystems erhöhen.Wenn der Ladestecker
angeschlossen ist, wird das
Heizsystem automatisch
aktiviert.
Das Hochspannungsbatterie-
Heizsystem wird nicht aktiviert,
wenn die Batterietemperatur
unter -35 °C fällt.
ACHTUNG

H8

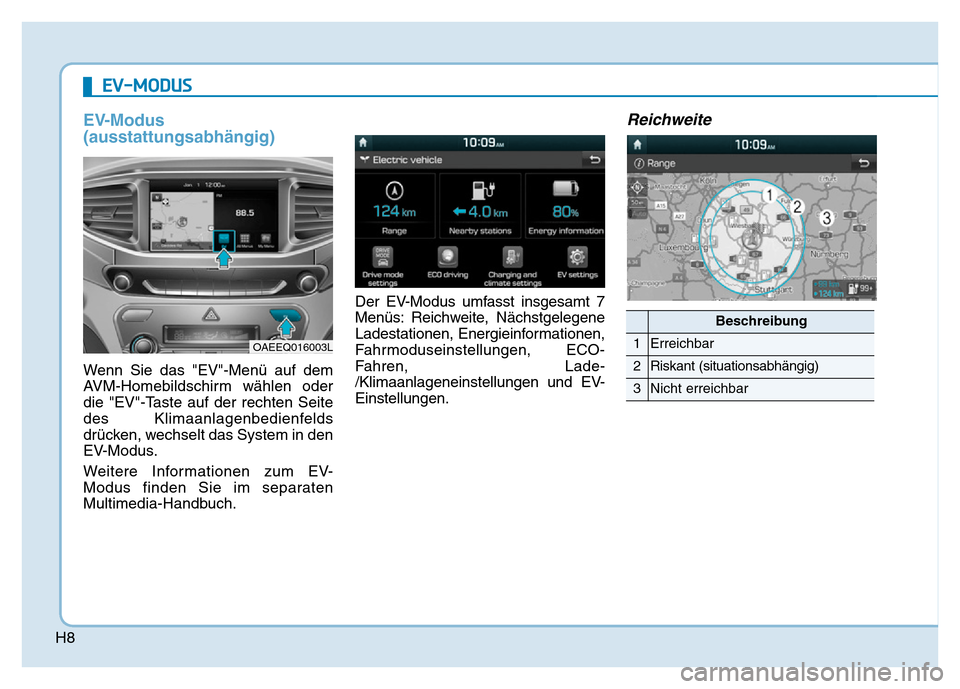

EV-Modus
(ausstattungsabhängig)
Wenn Sie das "EV"-Menü auf dem
AVM-Homebildschirm wählen oder
die "EV"-Taste auf der rechten Seite
des Klimaanlagenbedienfelds
drücken, wechselt das System in den
EV-Modus.
Weitere Informationen zum EV-
Modus finden Sie im separaten
Multimedia-Handbuch.Der EV-Modus umfasst insgesamt 7
Menüs: Reichweite, Nächstgelegene
Ladestationen, Energieinformationen,
Fahrmoduseinstellungen, ECO-
Fahren, Lade-
/Klimaanlageneinstellungen und EV-
Einstellungen.
Reichweite
EV-MODUS
OAEEQ016003L
Beschreibung
1Erreichbar
2Riskant (situationsabhängig)
3Nicht erreichbar

H9

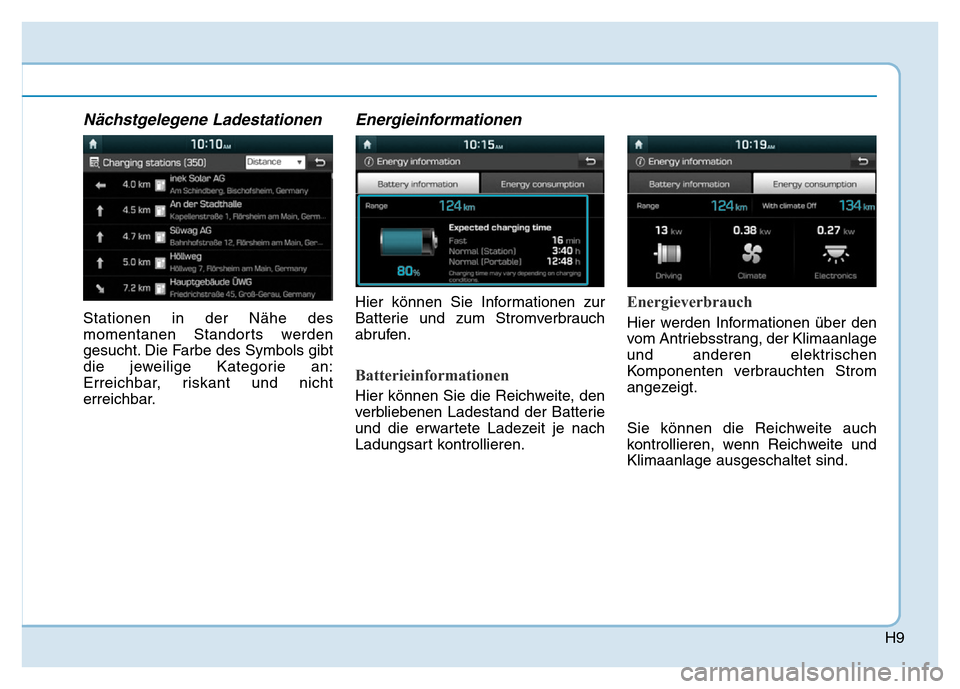

Nächstgelegene Ladestationen
Stationen in der Nähe des
momentanen Standorts werden
gesucht. Die Farbe des Symbols gibt
die jeweilige Kategorie an:
Erreichbar, riskant und nicht
erreichbar.
Energieinformationen
Hier können Sie Informationen zur
Batterie und zum Stromverbrauch
abrufen.
Batterieinformationen
Hier können Sie die Reichweite, den
verbliebenen Ladestand der Batterie
und die erwartete Ladezeit je nach
Ladungsart kontrollieren.
Energieverbrauch
Hier werden Informationen über den
vom Antriebsstrang, der Klimaanlage
und anderen elektrischen
Komponenten verbrauchten Strom
angezeigt.
Sie können die Reichweite auch
kontrollieren, wenn Reichweite und
Klimaanlage ausgeschaltet sind.

H10
ECO-Fahren
Sie können Informationen über das
ECO-Niveau und den Fahrtverlauf im
ECO-Modus kontrollieren.
ECO-Niveau
Je nach Fahrweise werden
insgesamt 8 ECO-Niveaus und der
durchschnittliche Energieverbrauch
angezeigt.
Fahrtverlauf
Sie können das Datum (1), die
gefahrene Strecke (2) und den
Stromverbrauch (3) für die letzten
Fahrten anzeigen. Das Datum mit
dem höchsten ECO-Niveau ist mit
einem Sternsymbol gekennzeichnet.
Einstellungen für Aufladungund Klimaanlage
Sie können das Datum und die
Uhrzeit der Batterieladevorgänge
und die Temperatur der Klimaanlage
einstellen. Sie können zwei separate
Zeitpläne einstellen.
Außerdem können Sie den Zeitpunkt
des Beginns der Aufladung in die
Nebenzeit legen.
EV-MODUS (FORTS.)

H11
Abfahrtszeit und Klimaregelung
einstellenNebenzeiteinstellungen
EV-Einstellungen
Vo r s i c h t
Sie können die Reichweitenwarnung
aktivieren oder deaktivieren.
-
Reichweitenwarnung : Wenn der
im Navigationssystem eingestellte
Zielort mit dem derzeitigen
Batterieladestand nicht zu
erreichen ist, wird eine
Warnmeldung angezeigt.
Beschreibung
1Erwartete Abfahrtszeit nach dem
Aufladen einstellen
2Temperatur im Fahrzeug einstellen
3Wochentag einstellen, an dem das
Fahrzeug aufgeladen werden soll
Beschreibung
1
Wenn gewählt, beginnt der
Ladevorgang ausschließlich in der
angegebenen Nebenzeit
Wenn nicht gewählt, beginnt der
Ladevorgang nur zur angegebenen
Zeit
2Immer die günstigste Zeit für den
Start des Ladevorgangs einstellen
3Immer die günstigste Zeit für das
Ende des Ladevorgangs einstellen
