Hyundai Ioniq Electric 2019 Manuale del proprietario (in Italian)

3-42
Funzioni di utilità del vostro veicolo
• CHARGE:
Visualizza lo stato di carica della
batteria quando questa è ricaricata
dai freni rigenerativi (in decelerazione
o mentre si guida su una strada in
discesa). Più energia elettrica viene
immagazzinata, più il livello
dell'indicatore e basso.
Indicatore stato di carica
(indicatore SOC) per batteria ad
alta tensione
L'indicatore SOC mostra lo stato di
carica della batteria ad alta tensione.
La posizione "L (Bassa) o 0"
sull'indicatore indica che non c'è
abbastanza energia nella batteria ad
alta tensione. La posizione "H (Alta)
o 1" indica che la batteria di guida è
completamente carica.
Quando si guida in superstrade o
autostrade, avere cura di controllare
preventivamente se la batteria di
guida è sufficientemente carica.Quando rimangono 2~3 barre [vicino
all'area "L (Bassa) o 0"] sull'indicatore
SOC, la spia luminosa si accende per
allertare circa il livello della batteria.
Quando la spia luminosa si accende,
il veicolo ha ancora 20~30 km di
autonomia (ciò dipende da vari fattori
come velocità veicolo, uso del
riscaldatore/condizionatore aria,
meteo, stile di guida e altri). Occorre
eseguire una ricarica.
OAEE046102
OAEEQ016062

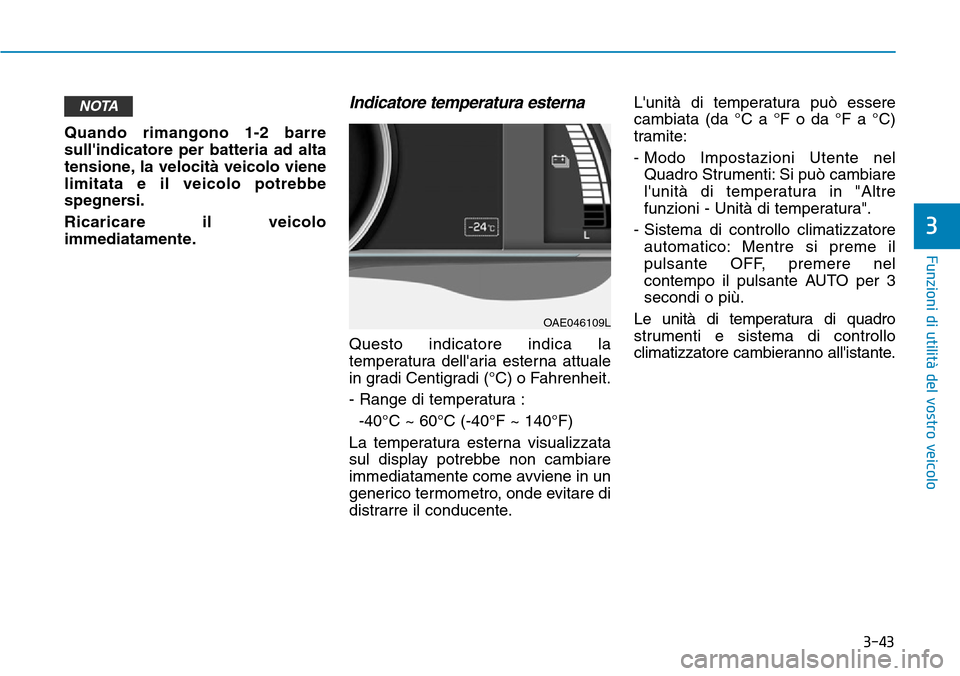

3-43
Funzioni di utilità del vostro veicolo
3
Quando rimangono 1-2 barre
sull'indicatore per batteria ad alta
tensione, la velocità veicolo viene
limitata e il veicolo potrebbe
spegnersi.
Ricaricare il veicolo
immediatamente.
Indicatore temperatura esterna
Questo indicatore indica la
temperatura dell'aria esterna attuale
in gradi Centigradi (°C) o Fahrenheit.
- Range di temperatura :
-40°C ~ 60°C (-40°F ~ 140°F)
La temperatura esterna visualizzata
sul display potrebbe non cambiare
immediatamente come avviene in un
generico termometro, onde evitare di
distrarre il conducente.L'unità di temperatura può essere
cambiata (da °C a °F o da °F a °C)
tramite:
- Modo Impostazioni Utente nel
Quadro Strumenti: Si può cambiare
l'unità di temperatura in "Altre
funzioni - Unità di temperatura".
- Sistema di controllo climatizzatore
automatico: Mentre si preme il
pulsante OFF, premere nel
contempo il pulsante AUTO per 3
secondi o più.
Le unità di temperatura di quadro
strumenti e sistema di controllo
climatizzatore cambieranno all'istante.
NOTA
OAE046109L

3-44
Funzioni di utilità del vostro veicolo
Contachilometri totale
Il contachilometri totale indica la
distanza totale percorsa dal veicolo e
deve essere usato per determinare
le scadenze della manutenzione
periodica.
Autonomia residua
• L'autonomia residua è la distanza
che si stima il veicolo possa
percorrere con il livello rimanente
della batteria ad alta tensione.
Per maggiori dettagli, fare
riferimento a "Autonomia residua"
nella Guida al veicolo elettrico.
• L'autonomia residua viene
visualizzata in modo diverso in
accordo al modo di guida
selezionato nel Sistema di controllo
integrato modo di guida.Per
maggiori dettagli, fare riferimento
a "Sistema di controllo integrato
modo di guida" nel capitolo 5.
Indicatore posizione
ingranaggio riduttore
Questo indicatore visualizza la
marcia selezionata.
OAEE046141L/OAEE046142
■Modo NORMAL/ECO
selezionato■Modo SPORT
selezionato
OAEE046103
OAE046112L

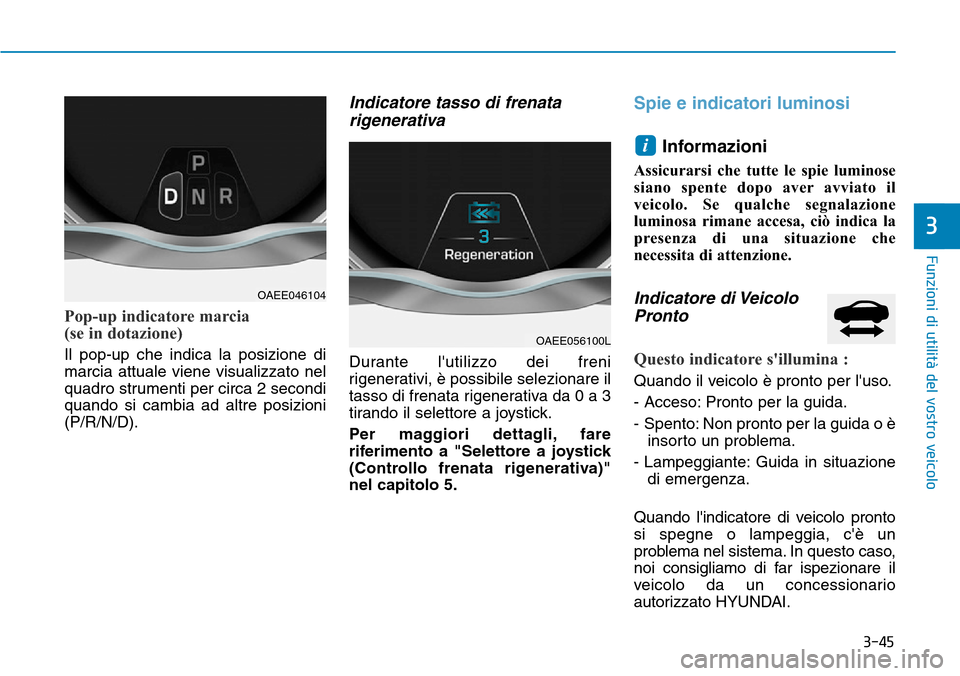

3-45
Funzioni di utilità del vostro veicolo
3
Pop-up indicatore marcia
(se in dotazione)
Il pop-up che indica la posizione di
marcia attuale viene visualizzato nel
quadro strumenti per circa 2 secondi
quando si cambia ad altre posizioni
(P/R/N/D).
Indicatore tasso di frenata
rigenerativa
Durante l'utilizzo dei freni
rigenerativi, è possibile selezionare il
tasso di frenata rigenerativa da 0 a 3
tirando il selettore a joystick.
Per maggiori dettagli, fare
riferimento a "Selettore a joystick
(Controllo frenata rigenerativa)"
nel capitolo 5.
Spie e indicatori luminosi
Informazioni
Assicurarsi che tutte le spie luminose
siano spente dopo aver avviato il
veicolo. Se qualche segnalazione
luminosa rimane accesa, ciò indica la
presenza di una situazione che
necessita di attenzione.
Indicatore di Veicolo
Pronto
Questo indicatore s'illumina :
Quando il veicolo è pronto per l'uso.
- Acceso: Pronto per la guida.
- Spento: Non pronto per la guida o è
insorto un problema.
- Lampeggiante: Guida in situazione
di emergenza.
Quando l'indicatore di veicolo pronto
si spegne o lampeggia, c'è un
problema nel sistema. In questo caso,
noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
i
OAEE046104
OAEE056100L

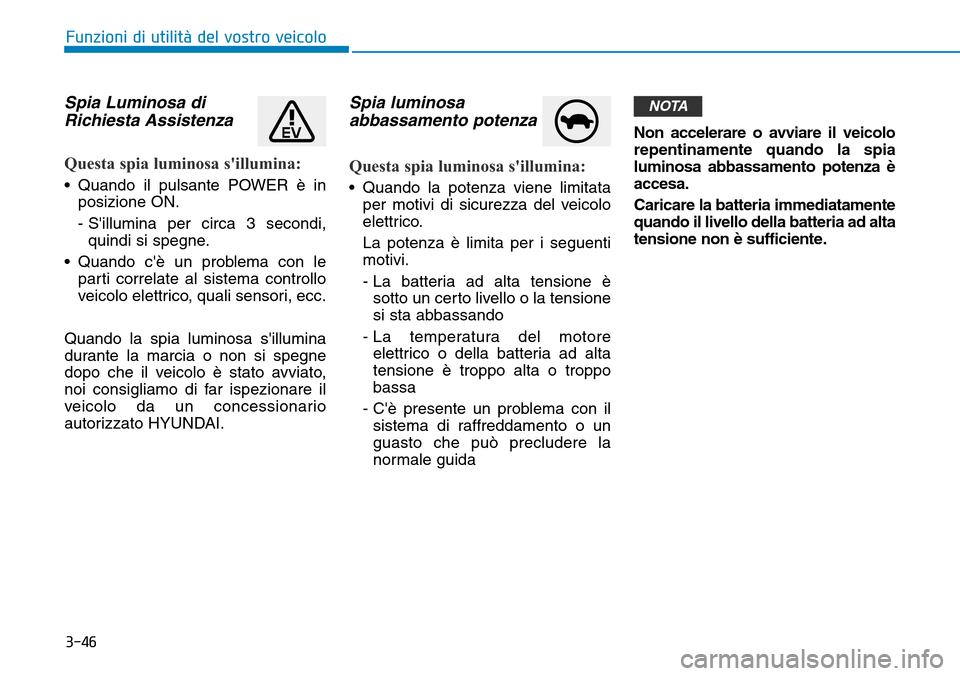

3-46
Funzioni di utilità del vostro veicolo
Spia Luminosa di
Richiesta Assistenza
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando c'è un problema con le
parti correlate al sistema controllo
veicolo elettrico, quali sensori, ecc.
Quando la spia luminosa s'illumina
durante la marcia o non si spegne
dopo che il veicolo è stato avviato,
noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Spia luminosa
abbassamento potenza
Questa spia luminosa s'illumina:
• Quando la potenza viene limitata
per motivi di sicurezza del veicolo
elettrico.
La potenza è limita per i seguenti
motivi.
- La batteria ad alta tensione è
sotto un certo livello o la tensione
si sta abbassando
- La temperatura del motore
elettrico o della batteria ad alta
tensione è troppo alta o troppo
bassa
- C'è presente un problema con il
sistema di raffreddamento o un
guasto che può precludere la
normale guida Non accelerare o avviare il veicolo
repentinamente quando la spia
luminosa abbassamento potenza è
accesa.
Caricare la batteria immediatamente
quando il livello della batteria ad alta
tensione non è sufficiente.
NOTA

3-47
Funzioni di utilità del vostro veicolo
3
Indicatore luminoso
ricarica
Questa spia luminosa s'illumina:
• [Rosso] Quando la batteria ad alta
tensione è in carica.
Spia luminosa basso
livello batteria ad alta
tensione
Questa spia luminosa s'illumina:
• Quando il livello della batteria ad
alta tensione è basso.
Quando la spia luminosa si
accende, caricare la batteria
immediatamente.
Spia Luminosa Airbag
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 6 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
SRS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Spia Luminosa Cintura
di Sicurezza
Questa spia luminosa informa il
conducente che la cintura di
sicurezza non è stata allacciata.
Per maggiori dettagli, fare
riferimento a "Cinture di
sicurezza" nel capitolo 2.
Spia Luminosa Freno
di Stazionamento e
Fluido Freno
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi
- Rimane accesa se il freno di
stazionamento è applicato.
• Quando il freno di stazionamento è
applicato.
• Quando il livello del fluido freno nel
serbatoio è basso.
- Se la spia luminosa s'illumina con
freno di stazionamento rilasciato,
ciò indica che il livello del fluido
freno nel serbatoio è basso.
• Quando la frenata rigenerativa non
funziona.
(Rosso)

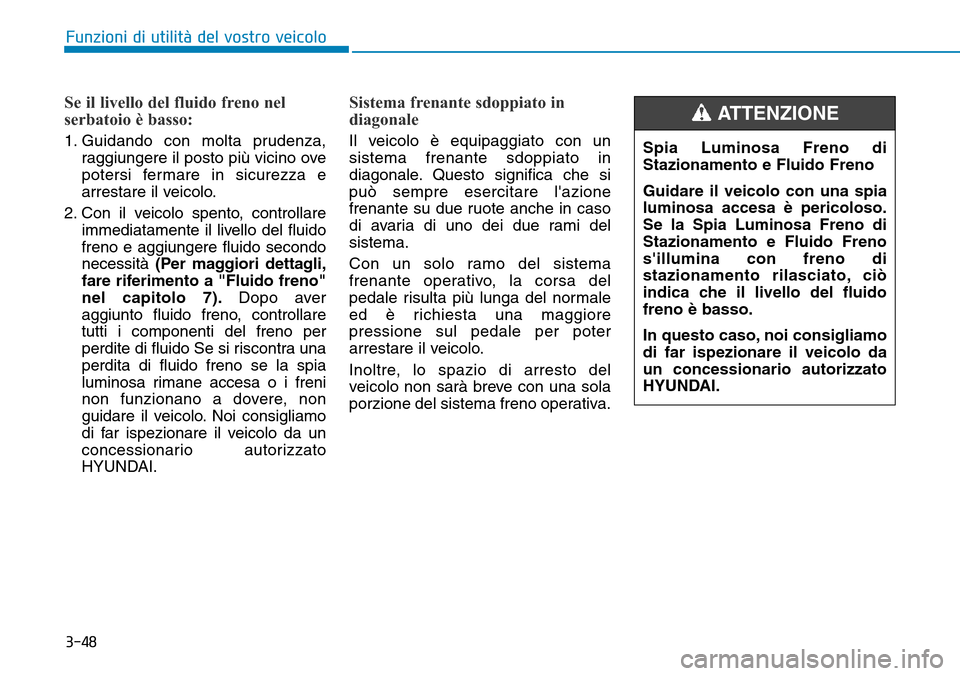

3-48
Se il livello del fluido freno nel
serbatoio è basso:
1. Guidando con molta prudenza,
raggiungere il posto più vicino ove
potersi fermare in sicurezza e
arrestare il veicolo.
2. Con il veicolo spento, controllare
immediatamente il livello del fluido
freno e aggiungere fluido secondo
necessità (Per maggiori dettagli,
fare riferimento a "Fluido freno"
nel capitolo 7).Dopo aver
aggiunto fluido freno, controllare
tutti i componenti del freno per
perdite di fluido Se si riscontra una
perdita di fluido freno se la spia
luminosa rimane accesa o i freni
non funzionano a dovere, non
guidare il veicolo. Noi consigliamo
di far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sistema frenante sdoppiato in
diagonale
Il veicolo è equipaggiato con un
sistema frenante sdoppiato in
diagonale. Questo significa che si
può sempre esercitare l'azione
frenante su due ruote anche in caso
di avaria di uno dei due rami del
sistema.
Con un solo ramo del sistema
frenante operativo, la corsa del
pedale risulta più lunga del normale
ed è richiesta una maggiore
pressione sul pedale per poter
arrestare il veicolo.
Inoltre, lo spazio di arresto del
veicolo non sarà breve con una sola
porzione del sistema freno operativa.
Funzioni di utilità del vostro veicolo
Spia Luminosa Freno di
Stazionamento e Fluido Freno
Guidare il veicolo con una spia
luminosa accesa è pericoloso.
Se la Spia Luminosa Freno di
Stazionamento e Fluido Freno
s'illumina con freno di
stazionamento rilasciato, ciò
indica che il livello del fluido
freno è basso.
In questo caso, noi consigliamo
di far ispezionare il veicolo da
un concessionario autorizzato
HYUNDAI.
ATTENZIONE

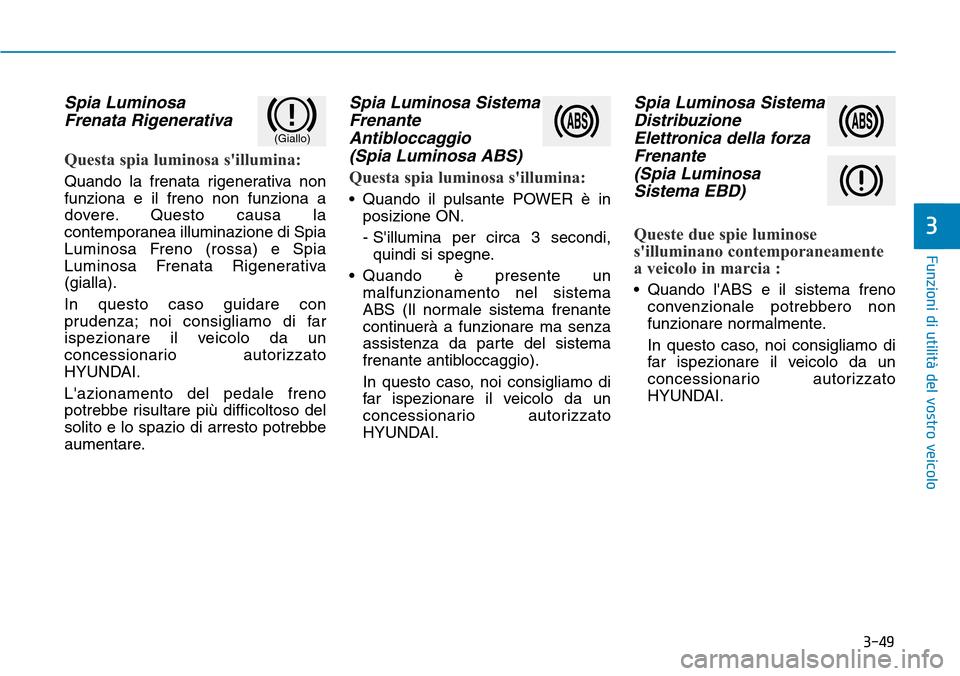

3-49
Funzioni di utilità del vostro veicolo
Spia Luminosa
Frenata Rigenerativa
Questa spia luminosa s'illumina:
Quando la frenata rigenerativa non
funziona e il freno non funziona a
dovere. Questo causa la
contemporanea illuminazione di Spia
Luminosa Freno (rossa) e Spia
Luminosa Frenata Rigenerativa
(gialla).
In questo caso guidare con
prudenza; noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
L'azionamento del pedale freno
potrebbe risultare più difficoltoso del
solito e lo spazio di arresto potrebbe
aumentare.
Spia Luminosa Sistema
Frenante
Antibloccaggio
(Spia Luminosa ABS)
Questa spia luminosa s'illumina:
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
ABS (Il normale sistema frenante
continuerà a funzionare ma senza
assistenza da parte del sistema
frenante antibloccaggio).
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Spia Luminosa Sistema
Distribuzione
Elettronica della forza
Frenante
(Spia Luminosa
Sistema EBD)
Queste due spie luminose
s'illuminano contemporaneamente
a veicolo in marcia :
• Quando l'ABS e il sistema freno
convenzionale potrebbero non
funzionare normalmente.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
3
(Giallo)

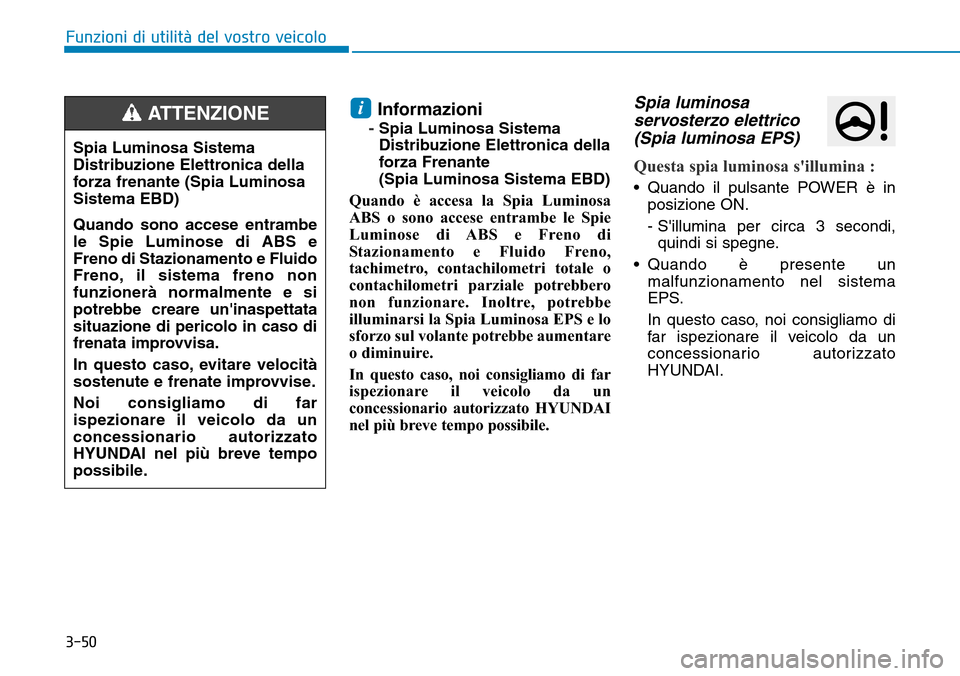

3-50
Funzioni di utilità del vostro veicolo
Informazioni
-Spia Luminosa Sistema
Distribuzione Elettronica della
forza Frenante
(Spia Luminosa Sistema EBD)
Quando è accesa la Spia Luminosa
ABS o sono accese entrambe le Spie
Luminose di ABS e Freno di
Stazionamento e Fluido Freno,
tachimetro, contachilometri totale o
contachilometri parziale potrebbero
non funzionare. Inoltre, potrebbe
illuminarsi la Spia Luminosa EPS e lo
sforzo sul volante potrebbe aumentare
o diminuire.
In questo caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato HYUNDAI
nel più breve tempo possibile.
Spia luminosa
servosterzo elettrico
(Spia luminosa EPS)
Questa spia luminosa s'illumina :
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
EPS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
i
Spia Luminosa Sistema
Distribuzione Elettronica della
forza frenante (Spia Luminosa
Sistema EBD)
Quando sono accese entrambe
le Spie Luminose di ABS e
Freno di Stazionamento e Fluido
Freno, il sistema freno non
funzionerà normalmente e si
potrebbe creare un'inaspettata
situazione di pericolo in caso di
frenata improvvisa.
In questo caso, evitare velocità
sostenute e frenate improvvise.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
ATTENZIONE

3-51
Funzioni di utilità del vostro veicolo
3

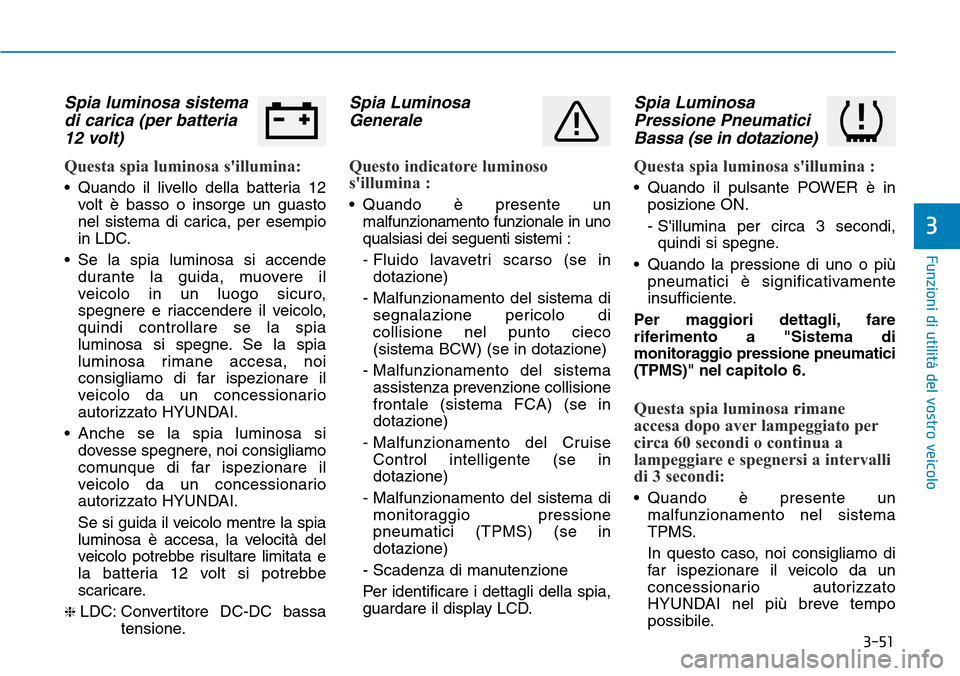

Spia luminosa sistema
di carica (per batteria
12 volt)
Questa spia luminosa s'illumina:
• Quando il livello della batteria 12
volt è basso o insorge un guasto
nel sistema di carica, per esempio
in LDC.
• Se la spia luminosa si accende
durante la guida, muovere il
veicolo in un luogo sicuro,
spegnere e riaccendere il veicolo,
quindi controllare se la spia
luminosa si spegne. Se la spia
luminosa rimane accesa, noi
consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
• Anche se la spia luminosa si
dovesse spegnere, noi consigliamo
comunque di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Se si guida il veicolo mentre la spia
luminosa è accesa, la velocità del
veicolo potrebbe risultare limitata e
la batteria 12 volt si potrebbe
scaricare.
❈LDC: Convertitore DC-DC bassa
tensione.
Spia Luminosa
Generale
Questo indicatore luminoso
s'illumina :
• Quando è presente un
malfunzionamento funzionale in uno
qualsiasi dei seguenti sistemi :
- Fluido lavavetri scarso (se in
dotazione)
- Malfunzionamento del sistema di
segnalazione pericolo di
collisione nel punto cieco
(sistema BCW) (se in dotazione)
- Malfunzionamento del sistema
assistenza prevenzione collisione
frontale (sistema FCA) (se in
dotazione)
- Malfunzionamento del Cruise
Control intelligente (se in
dotazione)
- Malfunzionamento del sistema di
monitoraggio pressione
pneumatici (TPMS) (se in
dotazione)
- Scadenza di manutenzione
Per identificare i dettagli della spia,
guardare il display LCD.
Spia Luminosa
Pressione Pneumatici
Bassa (se in dotazione)
Questa spia luminosa s'illumina :
• Quando il pulsante POWER è in
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando la pressione di uno o più
pneumatici è significativamente
insufficiente.
Per maggiori dettagli, fare
riferimento a "Sistema di
monitoraggio pressione pneumatici
(TPMS)" nel capitolo 6.
Questa spia luminosa rimane
accesa dopo aver lampeggiato per
circa 60 secondi o continua a
lampeggiare e spegnersi a intervalli
di 3 secondi:
• Quando è presente un
malfunzionamento nel sistema
TPMS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
