Hyundai Ioniq Electric 2019 Manuale del proprietario (in Italian)

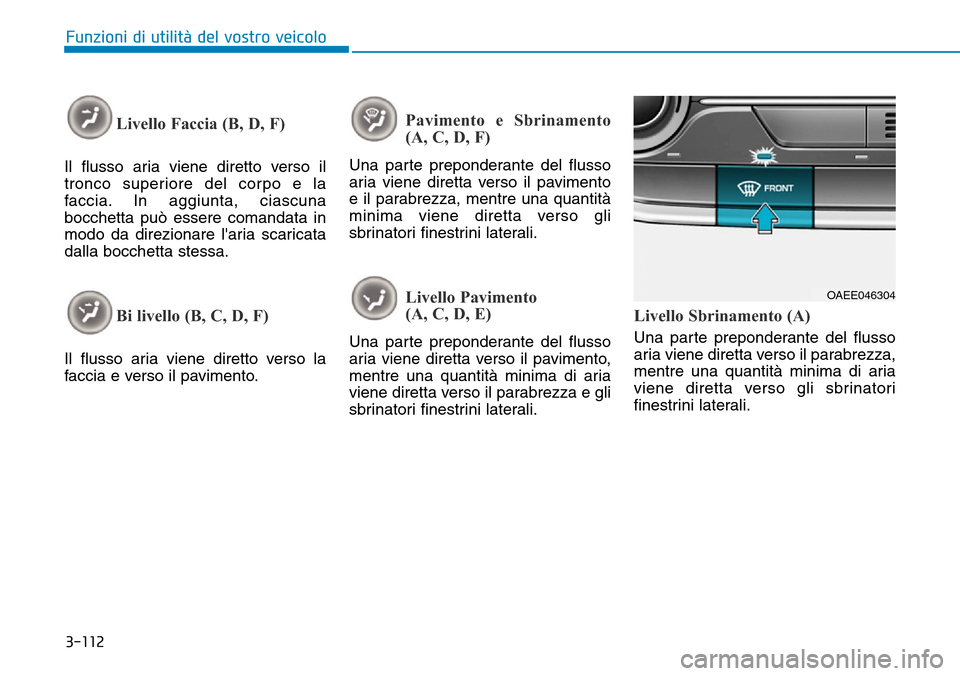

3-112
Funzioni di utilità del vostro veicolo
Livello Faccia (B, D, F)
Il flusso aria viene diretto verso il
tronco superiore del corpo e la
faccia. In aggiunta, ciascuna
bocchetta può essere comandata in
modo da direzionare l'aria scaricata
dalla bocchetta stessa.
Bi livello (B, C, D, F)
Il flusso aria viene diretto verso la
faccia e verso il pavimento.
Pavimento e Sbrinamento
(A, C, D, F)
Una parte preponderante del flusso
aria viene diretta verso il pavimento
e il parabrezza, mentre una quantità
minima viene diretta verso gli
sbrinatori finestrini laterali.
Livello Pavimento
(A, C, D, E)
Una parte preponderante del flusso
aria viene diretta verso il pavimento,
mentre una quantità minima di aria
viene diretta verso il parabrezza e gli
sbrinatori finestrini laterali.
Livello Sbrinamento (A)
Una parte preponderante del flusso
aria viene diretta verso il parabrezza,
mentre una quantità minima di aria
viene diretta verso gli sbrinatori
finestrini laterali.
OAEE046304

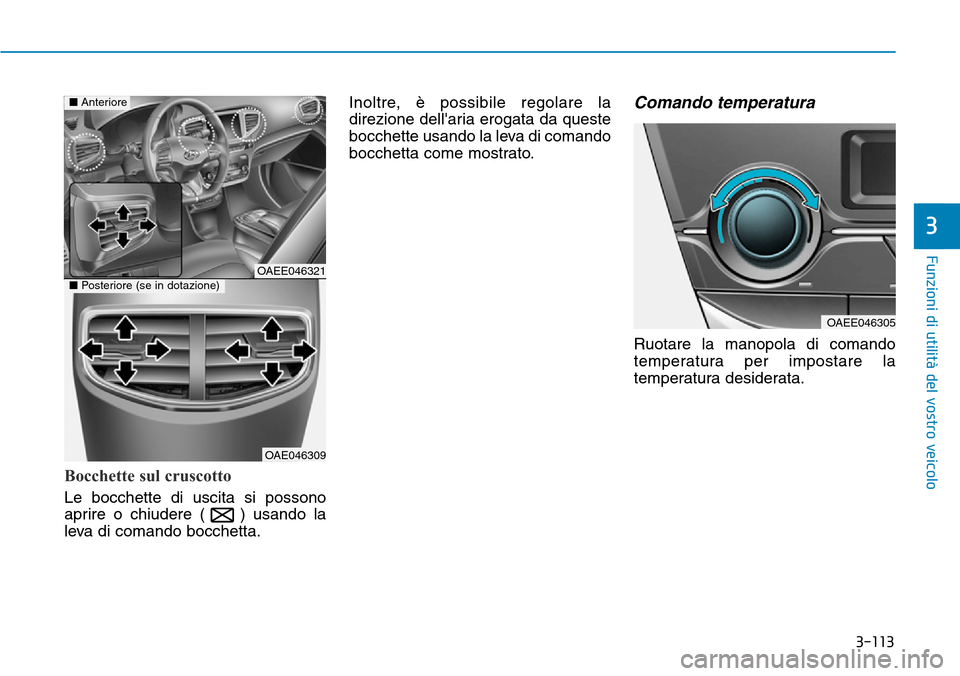

3-113
Funzioni di utilità del vostro veicolo
3
Bocchette sul cruscotto
Le bocchette di uscita si possono
aprire o chiudere ( ) usando la
leva di comando bocchetta.Inoltre, è possibile regolare la
direzione dell'aria erogata da queste
bocchette usando la leva di comando
bocchetta come mostrato.
Comando temperatura
Ruotare la manopola di comando
temperatura per impostare la
temperatura desiderata.
OAEE046321
OAE046309
■Anteriore
■Posteriore (se in dotazione)
OAEE046305

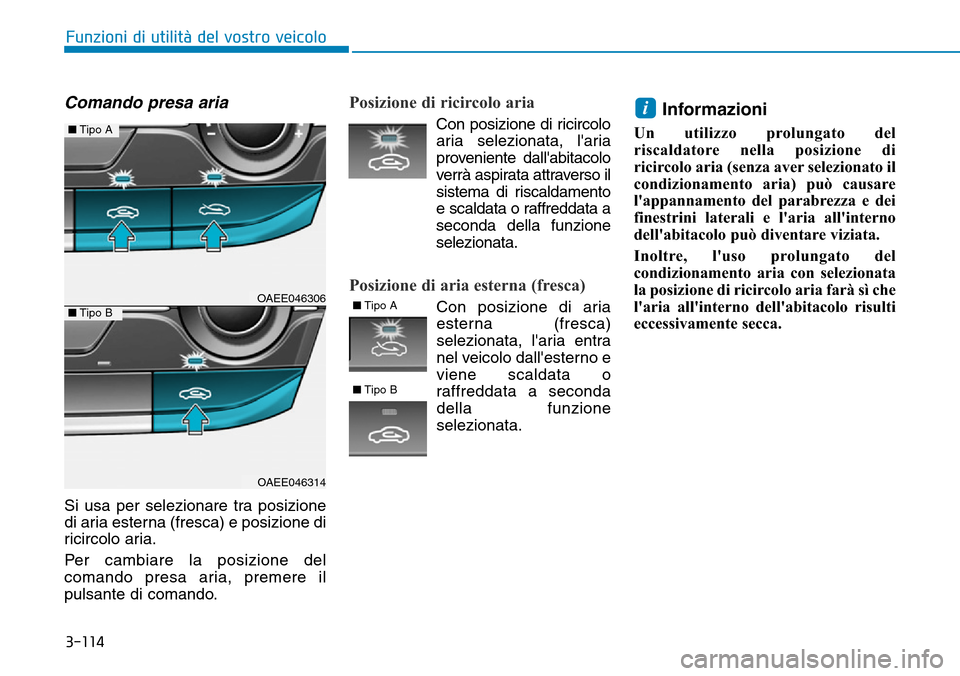

3-114
Funzioni di utilità del vostro veicolo
Comando presa aria
Si usa per selezionare tra posizione
di aria esterna (fresca) e posizione di
ricircolo aria.
Per cambiare la posizione del
comando presa aria, premere il
pulsante di comando.
Posizione di ricircolo aria
Con posizione di ricircolo
aria selezionata, l'aria
proveniente dall'abitacolo
verrà aspirata attraverso il
sistema di riscaldamento
e scaldata o raffreddata a
seconda della funzione
selezionata.
Posizione di aria esterna (fresca)
Con posizione di aria
esterna (fresca)
selezionata, l'aria entra
nel veicolo dall'esterno e
viene scaldata o
raffreddata a seconda
della funzione
selezionata.
Informazioni
Un utilizzo prolungato del
riscaldatore nella posizione di
ricircolo aria (senza aver selezionato il
condizionamento aria) può causare
l'appannamento del parabrezza e dei
finestrini laterali e l'aria all'interno
dell'abitacolo può diventare viziata.
Inoltre, l'uso prolungato del
condizionamento aria con selezionata
la posizione di ricircolo aria farà sì che
l'aria all'interno dell'abitacolo risulti
eccessivamente secca.
i
OAEE046306
OAEE046314
■Tipo A
■Tipo B■Tipo A
■Tipo B

3-115
Funzioni di utilità del vostro veicolo
3
Comando velocità ventilatore
La velocità del ventilatore può essere
impostata sulla velocità desiderata
ruotando la manopola comando
velocità ventilatore.
Maggiore è la velocità del ventilatore,
maggiore è l'aria erogata.
Premendo il pulsante OFF il
ventilatore si spegne.Azionando il ventilatore quando il
pulsante POWER è in posizione
ON si potrebbe scaricare la
batteria. Azionare il ventilatore
quando il veicolo è nel modo di
pronto per l'uso ( ).
NOTA
•L'uso continuo del sistema di
controllo climatizzatore nella
posizione di ricircolo aria
potrebbe favorire l'aumento di
umidità all'interno del veicolo
e causare l'appannamento dei
vetri e conseguente
oscuramento della visibilità.
•Non dormire nel veicolo con il
sistema di condizionamento
aria o di riscaldamento
attivato. Ciò potrebbe causare
seri malori o morte a seguito
dell'abbassamento del livello
di ossigeno e/o della
temperatura corporea.
•L'uso continuo del sistema di
controllo climatizzatore nella
posizione di ricircolo aria
potrebbe causare
intorpidimento o sonnolenza
e far perdere il controllo del
veicolo. Impostare sempre il
comando presa aria nella
posizione di aria esterna
(fresca), quando possibile,
durante la guida.
ATTENZIONE
OAEE046307

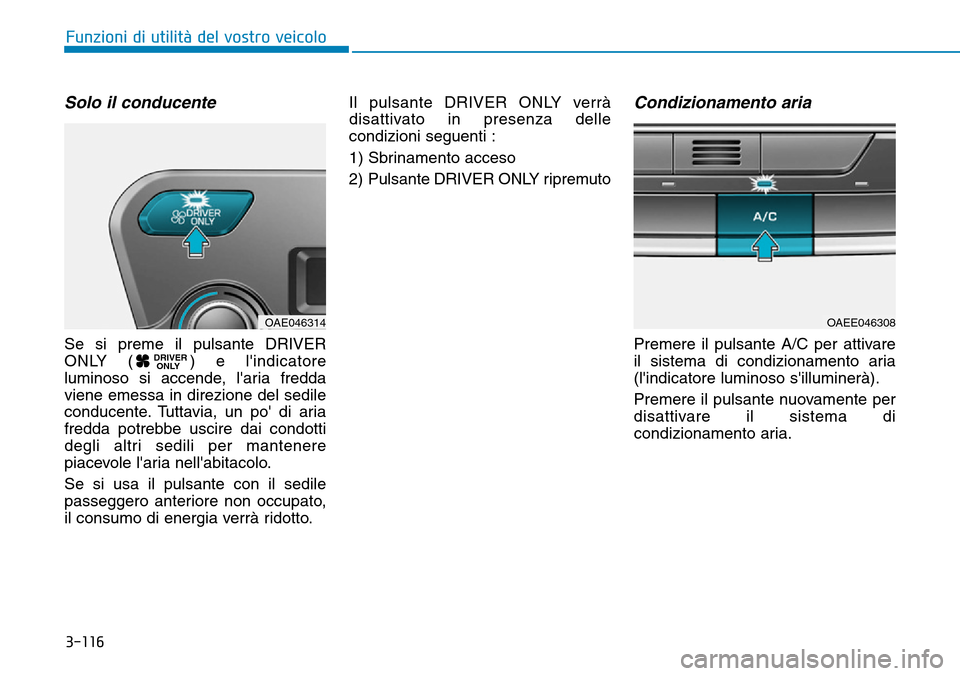

3-116
Funzioni di utilità del vostro veicolo
Solo il conducente
Se si preme il pulsante DRIVER
ONLY ( ) e l'indicatore
luminoso si accende, l'aria fredda
viene emessa in direzione del sedile
conducente. Tuttavia, un po' di aria
fredda potrebbe uscire dai condotti
degli altri sedili per mantenere
piacevole l'aria nell'abitacolo.
Se si usa il pulsante con il sedile
passeggero anteriore non occupato,
il consumo di energia verrà ridotto.Il pulsante DRIVER ONLY verrà
disattivato in presenza delle
condizioni seguenti :
1) Sbrinamento acceso
2) Pulsante DRIVER ONLY ripremuto
Condizionamento aria
Premere il pulsante A/C per attivare
il sistema di condizionamento aria
(l'indicatore luminoso s'illuminerà).
Premere il pulsante nuovamente per
disattivare il sistema di
condizionamento aria.DRIVER
ONLY
OAE046314OAEE046308

3-117
Funzioni di utilità del vostro veicolo
3
Pulsante HEAT
Premere il pulsante HEAT per
accendere il riscaldatore (l'indicatore
luminoso s'illuminerà).
Premere di nuovo il pulsante per
spegnere il riscaldatore.Il condizionatore aria/riscaldatore
usa l'energia prodotta dalla batteria.
Se il condizionatore aria o il
riscaldatore vengono usati troppo a
lungo, l'autonomia residua potrebbe
ridursi a causa dell'eccessivo
consumo di potenza.
Spegnere il riscaldatore e il
condizionatore aria quando non
sono necessari.
Pulsante EV
Premere il pulsante EV per entrare
nel modo sullo schermo AVN.
Il modo EV ha un totale di 7 menu
inclusi Percorrenza, Stazioni vicine,
Informazioni energia, Modo di guida,
Guida ECO, Impostazioni di carica/
climatizzazione e Impostazioni EV.
Per dettagli sul modo EV, fare
riferimento al manuale del
Sistema Multimediale fornito
separatamente.
OAEE046310
OAEE046313
■Tipo A
■Tipo BOAEE046311

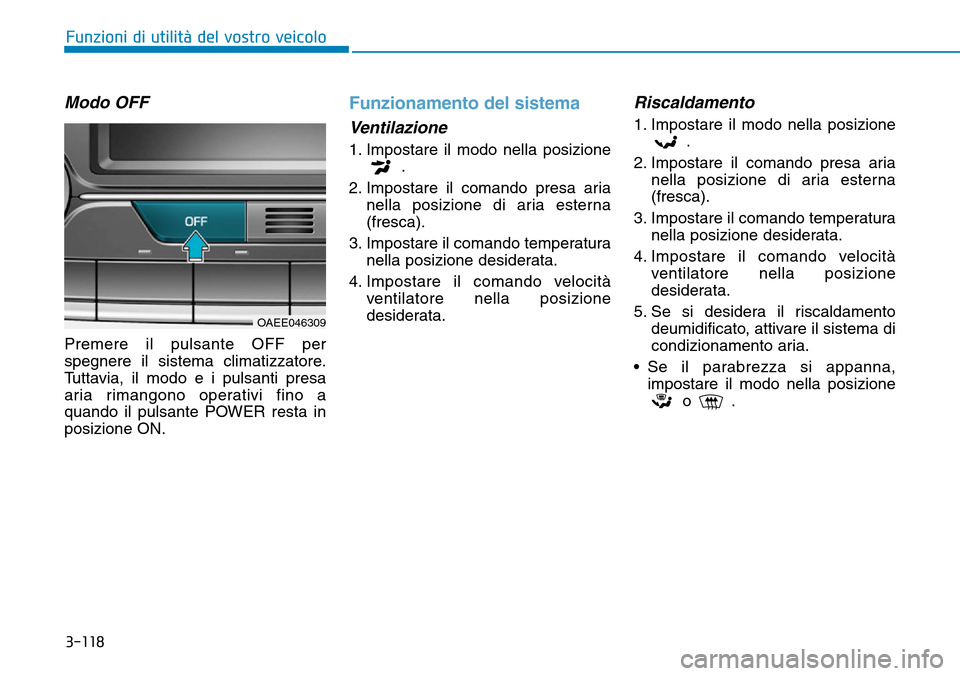

3-118
Funzioni di utilità del vostro veicolo
Modo OFF
Premere il pulsante OFF per
spegnere il sistema climatizzatore.
Tuttavia, il modo e i pulsanti presa
aria rimangono operativi fino a
quando il pulsante POWER resta in
posizione ON.
Funzionamento del sistema
Ventilazione
1. Impostare il modo nella posizione
.
2. Impostare il comando presa aria
nella posizione di aria esterna
(fresca).
3. Impostare il comando temperatura
nella posizione desiderata.
4. Impostare il comando velocità
ventilatore nella posizione
desiderata.
Riscaldamento
1. Impostare il modo nella posizione
.
2. Impostare il comando presa aria
nella posizione di aria esterna
(fresca).
3. Impostare il comando temperatura
nella posizione desiderata.
4. Impostare il comando velocità
ventilatore nella posizione
desiderata.
5. Se si desidera il riscaldamento
deumidificato, attivare il sistema di
condizionamento aria.
• Se il parabrezza si appanna,
impostare il modo nella posizione
o .
OAEE046309

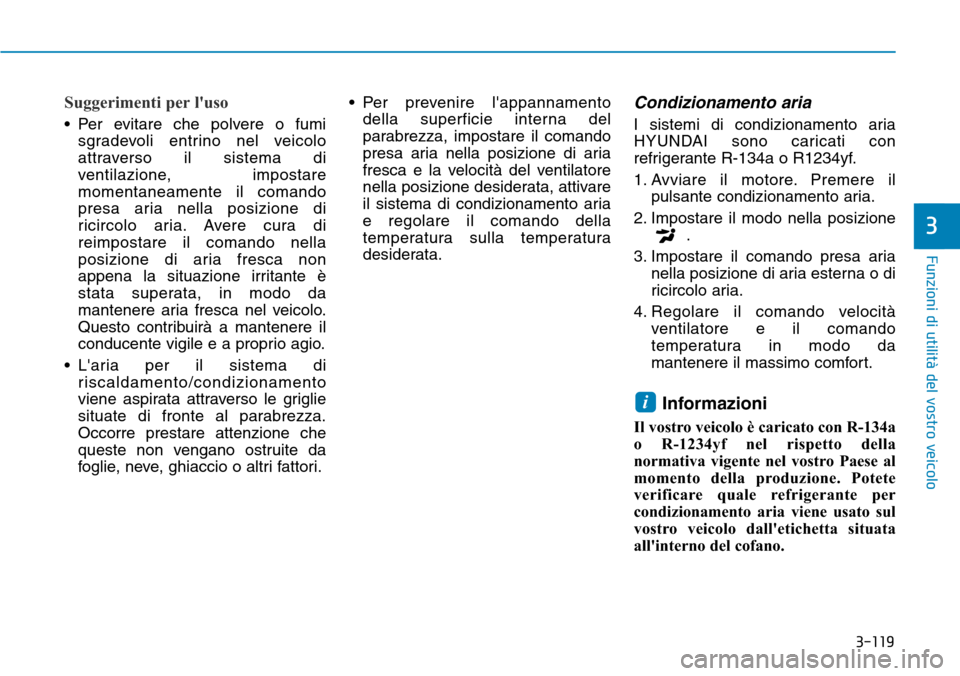

3-119
Funzioni di utilità del vostro veicolo
3
Suggerimenti per l'uso
• Per evitare che polvere o fumi
sgradevoli entrino nel veicolo
attraverso il sistema di
ventilazione, impostare
momentaneamente il comando
presa aria nella posizione di
ricircolo aria. Avere cura di
reimpostare il comando nella
posizione di aria fresca non
appena la situazione irritante è
stata superata, in modo da
mantenere aria fresca nel veicolo.
Questo contribuirà a mantenere il
conducente vigile e a proprio agio.
• L'aria per il sistema di
riscaldamento/condizionamento
viene aspirata attraverso le griglie
situate di fronte al parabrezza.
Occorre prestare attenzione che
queste non vengano ostruite da
foglie, neve, ghiaccio o altri fattori.• Per prevenire l'appannamento
della superficie interna del
parabrezza, impostare il comando
presa aria nella posizione di aria
fresca e la velocità del ventilatore
nella posizione desiderata, attivare
il sistema di condizionamento aria
e regolare il comando della
temperatura sulla temperatura
desiderata.
Condizionamento aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R1234yf.
1. Avviare il motore. Premere il
pulsante condizionamento aria.
2. Impostare il modo nella posizione
.
3. Impostare il comando presa aria
nella posizione di aria esterna o di
ricircolo aria.
4. Regolare il comando velocità
ventilatore e il comando
temperatura in modo da
mantenere il massimo comfort.
Informazioni
Il vostro veicolo è caricato con R-134a
o R-1234yf nel rispetto della
normativa vigente nel vostro Paese al
momento della produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
i

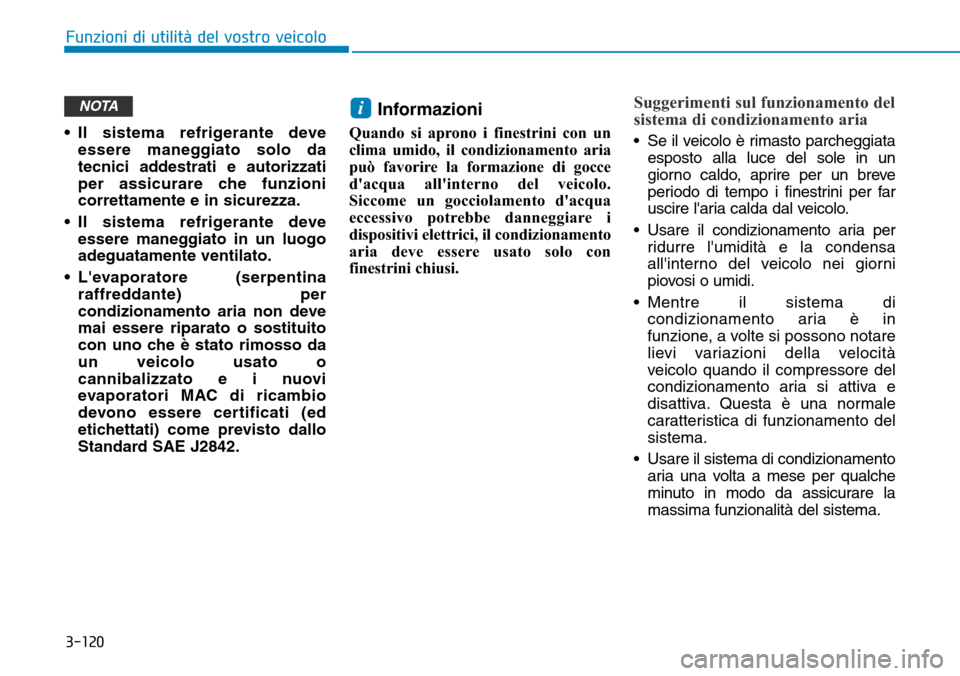

3-120
Funzioni di utilità del vostro veicolo
• Il sistema refrigerante deve
essere maneggiato solo da
tecnici addestrati e autorizzati
per assicurare che funzioni
correttamente e in sicurezza.
• Il sistema refrigerante deve
essere maneggiato in un luogo
adeguatamente ventilato.
• L'evaporatore (serpentina
raffreddante) per
condizionamento aria non deve
mai essere riparato o sostituito
con uno che è stato rimosso da
un veicolo usato o
cannibalizzato e i nuovi
evaporatori MAC di ricambio
devono essere certificati (ed
etichettati) come previsto dallo
Standard SAE J2842.
Informazioni
Quando si aprono i finestrini con un
clima umido, il condizionamento aria
può favorire la formazione di gocce
d'acqua all'interno del veicolo.
Siccome un gocciolamento d'acqua
eccessivo potrebbe danneggiare i
dispositivi elettrici, il condizionamento
aria deve essere usato solo con
finestrini chiusi.
Suggerimenti sul funzionamento del
sistema di condizionamento aria
• Se il veicolo è rimasto parcheggiata
esposto alla luce del sole in un
giorno caldo, aprire per un breve
periodo di tempo i finestrini per far
uscire l'aria calda dal veicolo.
• Usare il condizionamento aria per
ridurre l'umidità e la condensa
all'interno del veicolo nei giorni
piovosi o umidi.
• Mentre il sistema di
condizionamento aria è in
funzione, a volte si possono notare
lievi variazioni della velocità
veicolo quando il compressore del
condizionamento aria si attiva e
disattiva. Questa è una normale
caratteristica di funzionamento del
sistema.
• Usare il sistema di condizionamento
aria una volta a mese per qualche
minuto in modo da assicurare la
massima funzionalità del sistema.
iNOTA

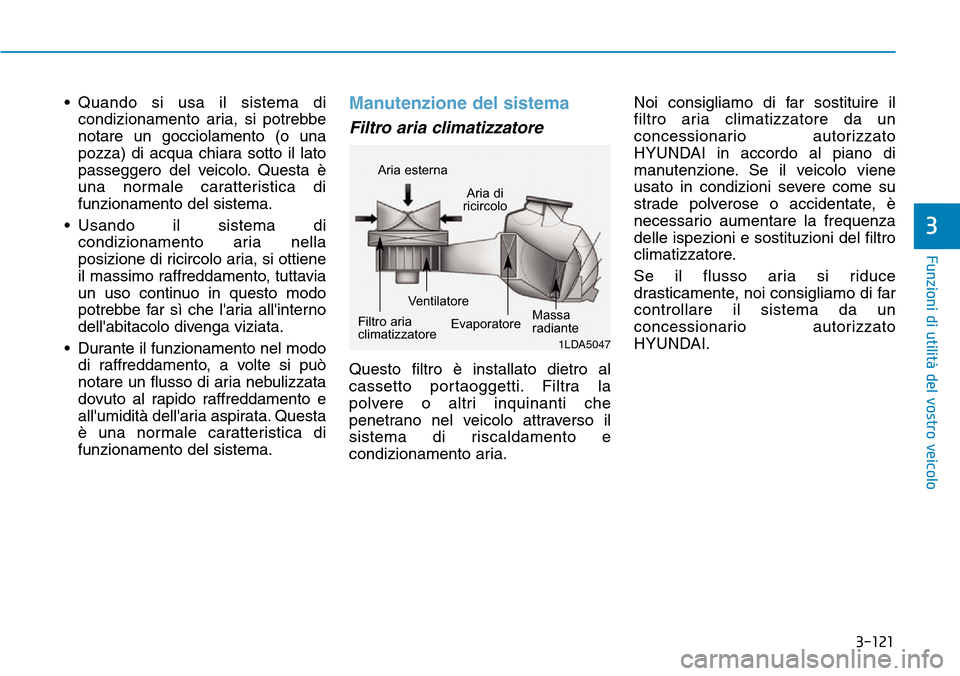

3-121
Funzioni di utilità del vostro veicolo
3
• Quando si usa il sistema di
condizionamento aria, si potrebbe
notare un gocciolamento (o una
pozza) di acqua chiara sotto il lato
passeggero del veicolo. Questa è
una normale caratteristica di
funzionamento del sistema.
• Usando il sistema di
condizionamento aria nella
posizione di ricircolo aria, si ottiene
il massimo raffreddamento, tuttavia
un uso continuo in questo modo
potrebbe far sì che l'aria all'interno
dell'abitacolo divenga viziata.
• Durante il funzionamento nel modo
di raffreddamento, a volte si può
notare un flusso di aria nebulizzata
dovuto al rapido raffreddamento e
all'umidità dell'aria aspirata. Questa
è una normale caratteristica di
funzionamento del sistema.Manutenzione del sistema
Filtro aria climatizzatore
Questo filtro è installato dietro al
cassetto portaoggetti. Filtra la
polvere o altri inquinanti che
penetrano nel veicolo attraverso il
sistema di riscaldamento e
condizionamento aria.Noi consigliamo di far sostituire il
filtro aria climatizzatore da un
concessionario autorizzato
HYUNDAI in accordo al piano di
manutenzione. Se il veicolo viene
usato in condizioni severe come su
strade polverose o accidentate, è
necessario aumentare la frequenza
delle ispezioni e sostituzioni del filtro
climatizzatore.
Se il flusso aria si riduce
drasticamente, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato
HYUNDAI.
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radiante
