8-2
Technische Daten und Verbraucherinformationen

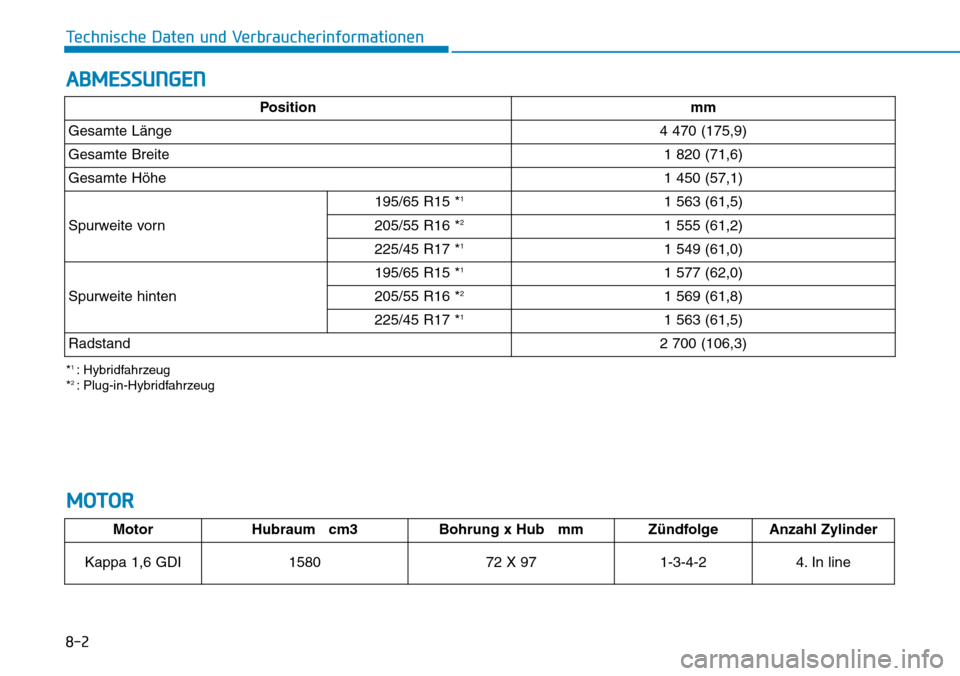

ABMESSUNGENMOTOR
MotorHubraum cm3 Bohrung x Hub mmZündfolgeAnzahl Zylinder
Kappa 1,6 GDI
1580 72 X 971-3-4-24. In line
Positionmm
Gesamte Länge4 470 (175,9)
Gesamte Breite1 820 (71,6)
Gesamte Höhe1 450 (57,1)
Spurweite vorn
195/65 R15 *11 563 (61,5)
205/55 R16 *21 555 (61,2)
225/45 R17 *11 549 (61,0)
Spurweite hinten
195/65 R15 *11 577 (62,0)
205/55 R16 *21 569 (61,8)
225/45 R17 *11 563 (61,5)
Radstand2 700 (106,3)
*1 : Hybridfahrzeug
*2 : Plug-in-Hybridfahrzeug
Page 682 of 689

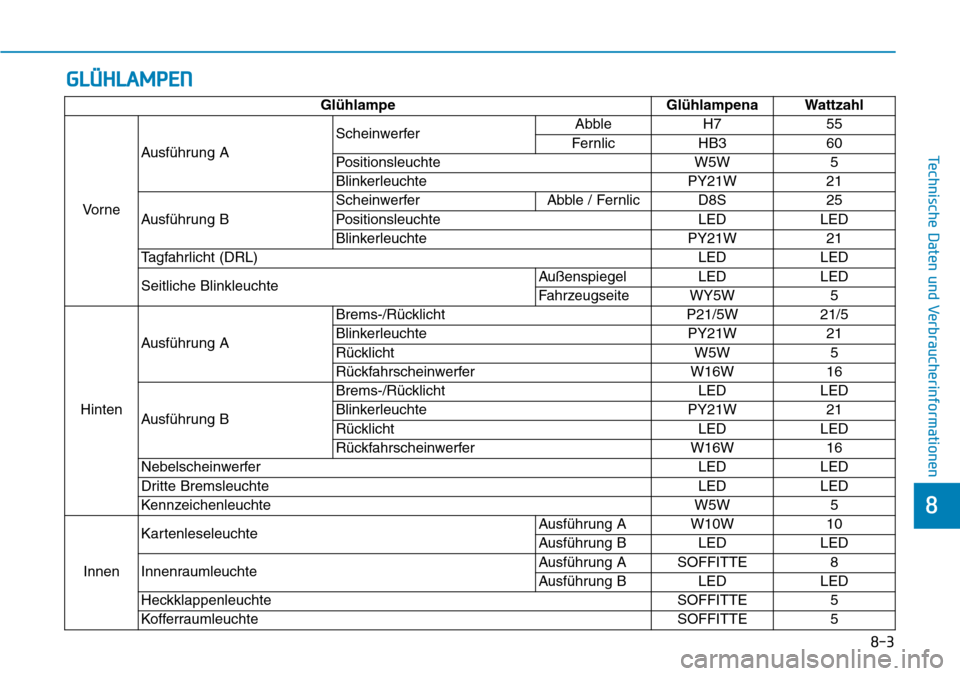

GLÜHLAMPEN
8-3
8
Technische Daten und Verbraucherinformationen
GlühlampeGlühlampena Wattzahl
Vo r n e Ausführung A
Scheinwerfer
Abble
H755
Fernlic HB3 60
Positionsleuchte W5W5
Blinkerleuchte PY21W21
Ausführung B Scheinwerfer
Abble / Fernlic D8S 25
Positionsleuchte LED LED
Blinkerleuchte PY21W21
Tagfahrlicht (DRL) LEDLED
Seitliche Blinkleuchte Außenspiegel LED
LED
Fahrzeugseite WY5W 5
Hinten Ausführung A
Brems-/Rücklicht
P21/5W21/5
Blinkerleuchte PY21W21
Rücklicht W5W5
Rückfahrscheinwerfer W16W16
Ausführung B Brems-/Rücklicht
LEDLED
Blinkerleuchte PY21W21
Rücklicht LEDLED
Rückfahrscheinwerfer W16W16
Nebelscheinwerfer LEDLED
Dritte Bremsleuchte LEDLED
Kennzeichenleuchte W5W5
Innen Kartenleseleuchte
Ausführung A W10W
10
Ausführung B LED LED
Innenraumleuchte Ausführung A SOFFITTE
8
Ausführung B LED LED
Heckklappenleuchte SOFFITTE5
Kofferraumleuchte SOFFITTE5
Page 683 of 689
8-4
Technische Daten und Verbraucherinformationen

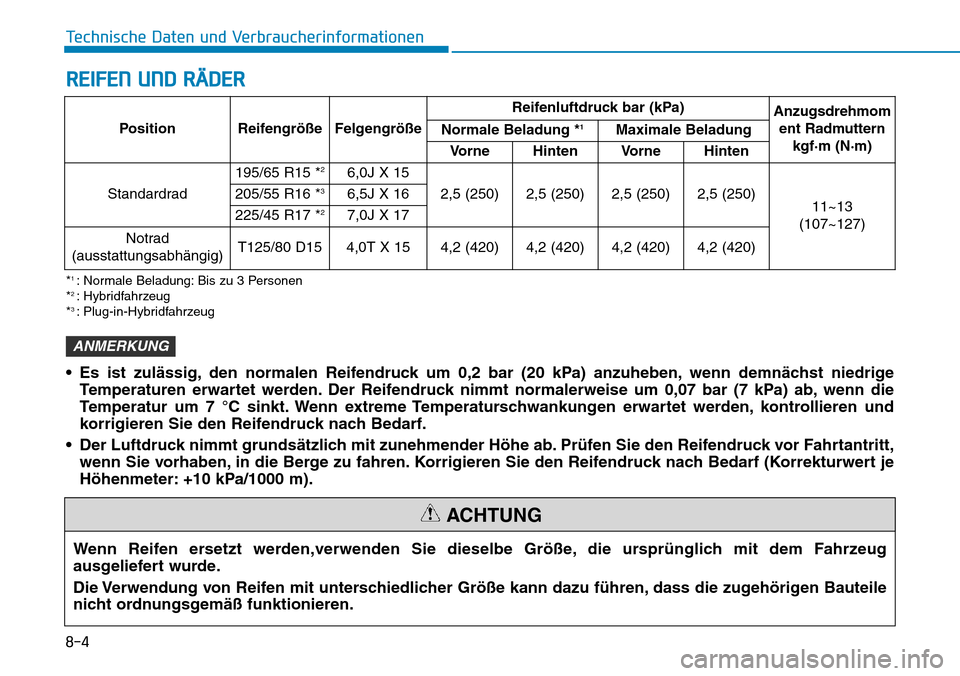

REIFEN UND RÄDER
Position Reifengröße FelgengrößeReifenluftdruck bar (kPa)
Anzugsdrehmom
ent Radmuttern kgf·m (N·m)
Normale Beladung *1Maximale Beladung
Vorne Hinten Vorne Hinten
Standardrad 195/65 R15 *
26,0J X 15
2,5 (250) 2,5 (250) 2,5 (250) 2,5 (250) 11~13
(107~127)
205/55 R16 *
36,5J X 16
225/45 R17 *
27,0J X 17
Notrad
(ausstattungsabhängig)T125/80 D154,0T X 154,2 (420)4,2 (420)4,2 (420)4,2 (420)
Wenn Reifen ersetzt werden,verwenden Sie dieselbe Größe, die ursprünglich mit dem Fahrzeug
ausgeliefert wurde.
Die Verwendung von Reifen mit unterschiedlicher Größe kann dazu führen, dass die zugehörigen Bauteile
nicht ordnungsgemäß funktionieren.
ACHTUNG
*1 : Normale Beladung: Bis zu 3 Personen
*2 : Hybridfahrzeug
*3 : Plug-in-Hybridfahrzeug
• Es ist zulässig, den normalen Reifendruck um 0,2 bar (20 kPa) anzuheben, wenn demnächst niedrige Temperaturen erwartet werden. Der Reifendruck nimmt normalerweise um 0,07 bar (7 kPa) ab, wenn die
Temperatur um 7 °C sinkt. Wenn extreme Temperaturschwankungen erwartet werden, kontrollieren und
korrigieren Sie den Reifendruck nach Bedarf.
• Der Luftdruck nimmt grundsätzlich mit zunehmender Höhe ab. Prüfen Sie den Reifendruck vor Fahrtantritt, wenn Sie vorhaben, in die Berge zu fahren. Korrigieren Sie den Reifendruck nach Bedarf (Korrekturwert je
Höhenmeter: +10 kPa/1000 m).
ANMERKUNG
Page 684 of 689
8-5
8
Technische Daten und Verbraucherinformationen

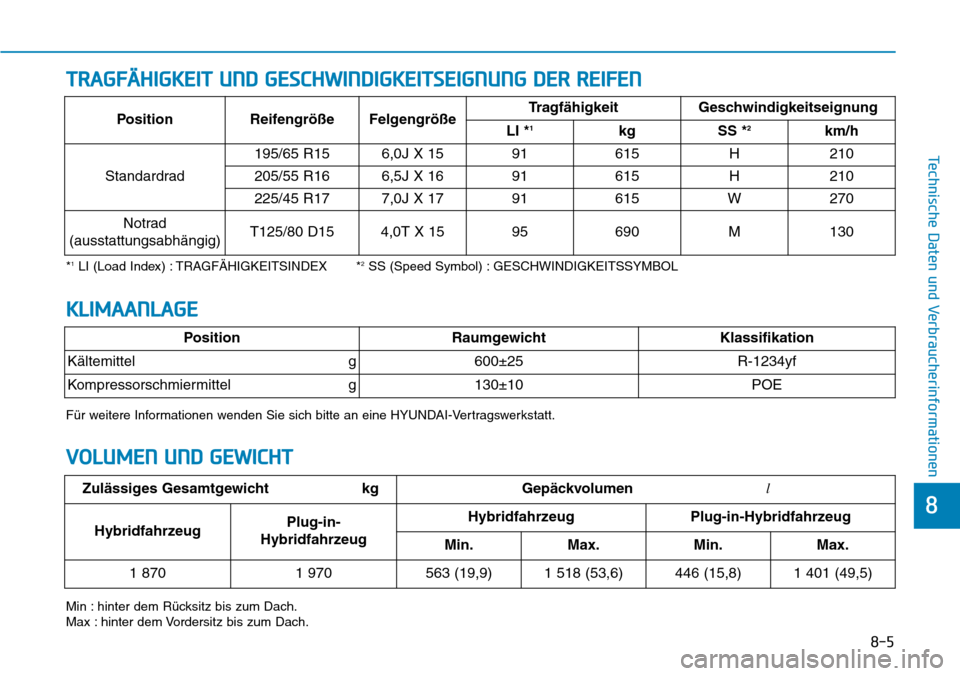

TRAGFÄHIGKEIT UND GESCHWINDIGKEITSEIGNUNG DER REIFEN
*1LI (Load Index) : TRAGFÄHIGKEITSINDEX *2SS (Speed Symbol) : GESCHWINDIGKEITSSYMBOL
Min : hinter dem Rücksitz bis zum Dach.
Max : hinter dem Vordersitz bis zum Dach.
Position Reifengröße Felgengröße Tragfähigkeit
Geschwindigkeitseignung
LI *1kg SS *2km/h
Standardrad 195/65 R15 6,0J X 15 91 615 H 210
205/55 R16 6,5J X 16 91 615 H 210
225/45 R17 7,0J X 17 91 615 W 270
Notrad
(ausstattungsabhängig)T125/80 D154,0T X 1595690M130
VOLUMEN UND GEWICHT
KLIMAANLAGE
PositionRaumgewicht
Klassifikation
Kältemittel g600±25R-1234yf
Kompressorschmiermittel g130±10POE
Für weitere Informationen wenden Sie sich bitte an eine HYUNDAI-Vertragswerkstatt.
Zulässiges Gesamtgewicht kgGepäckvolumen l
HybridfahrzeugPlug-in-
HybridfahrzeugHybridfahrzeugPlug-in-Hybridfahrzeug
Min.Max.Min.Max.
1 8701 970563 (19,9)1 518 (53,6)446 (15,8)1 401 (49,5)
Page 685 of 689
8-6
Technische Daten und Verbraucherinformationen

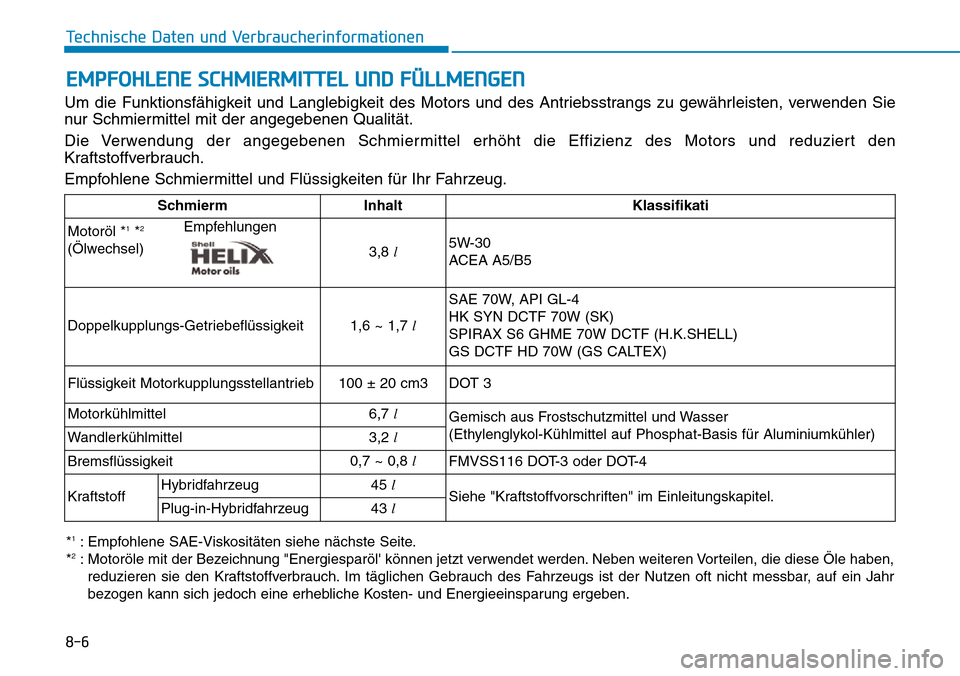

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie
nur Schmiermittel mit der angegebenen Qualität.
Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und reduziert den
Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
SchmiermInhalt Klassifikati
Motoröl *
1*2Empfehlungen
(Ölwechsel) 3,8 l 5W-30
ACEA A5/B5
Doppelkupplungs-Getriebeflüssigkeit 1,6 ~ 1,7 lSAE 70W, API GL-4
HK SYN DCTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS DCTF HD 70W (GS CALTEX)
Flüssigkeit Motorkupplungsstellantrieb 100 ± 20 cm3 DOT 3
Motorkühlmittel 6,7
l
Gemisch aus Frostschutzmittel und Wasser
(Ethylenglykol-Kühlmittel auf Phosphat-Basis für Aluminiumkühler)
Wandlerkühlmittel 3,2
l
Bremsflüssigkeit 0,7 ~ 0,8 l
FMVSS116 DOT-3 oder DOT-4
Kraftstoff Hybridfahrzeug
45
l
Siehe "Kraftstoffvorschriften" im Einleitungskapitel.
Plug-in-Hybridfahrzeug 43
l
*1: Empfohlene SAE-Viskositäten siehe nächste Seite.
*2: Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduzieren sie den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr
bezogen kann sich jedoch eine erhebliche Kosten- und Energieeinsparung ergeben.
Page 686 of 689
Stellen Sie sicher, dass der
Bereich um alle
Einfüllschrauben,
Ablassschrauben und
Messstäbe gereinigt wird, bevor
ein Füllstand geprüft oder eine
Flüssigkeit abgelassen wird.
Dies ist besonders wichtig,
wenn das Fahrzeug in staubiger
oder sandiger Umgebung oder
auf unbefestigten Straßen
eingesetzt wird. Durch die
Reinigung der Bereiche rings
um Einfüll-/Ablassschrauben
und Messstäbe wird verhindert,
dass Schmutz, Sand usw. in den
Motor oder in andere
Komponenten eindringt und
diese beschädigt.
ACHTUNGDie Viskosität (Zähflüssigkeit) des Motoröls beeinflusst den
Kraftstoffverbrauch und den Betrieb bei niedrigen Außentemperaturen
(Anlassen und Schmierfilmbildung). Motoröle mit niedrigerer Viskosität
können den Kraftstoffverbrauch senken und sie eignen sich besser für den
Betrieb bei niedrigen Außentemperaturen. Bei höheren Temperaturen
werden jedoch Motoröle mit höherer Viskosität für eine zufriedenstellende
Schmierung benötigt. Die Verwendung von Motorölen mit nicht empfohlenen
Viskositäten kann zu Motorschäden führen.
Berücksichtigen Sie bei der Auswahl des Motoröls den Temperaturbereich, in
dem das Fahrzeug bis zum nächsten Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus der folgenden Tabelle aus.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur
Motoröl für
Benzinmotoren
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
20W-50
15W-40
10W-30
0/5W-30, 5W-40
8-7
8
Technische Daten und Verbraucherinformationen

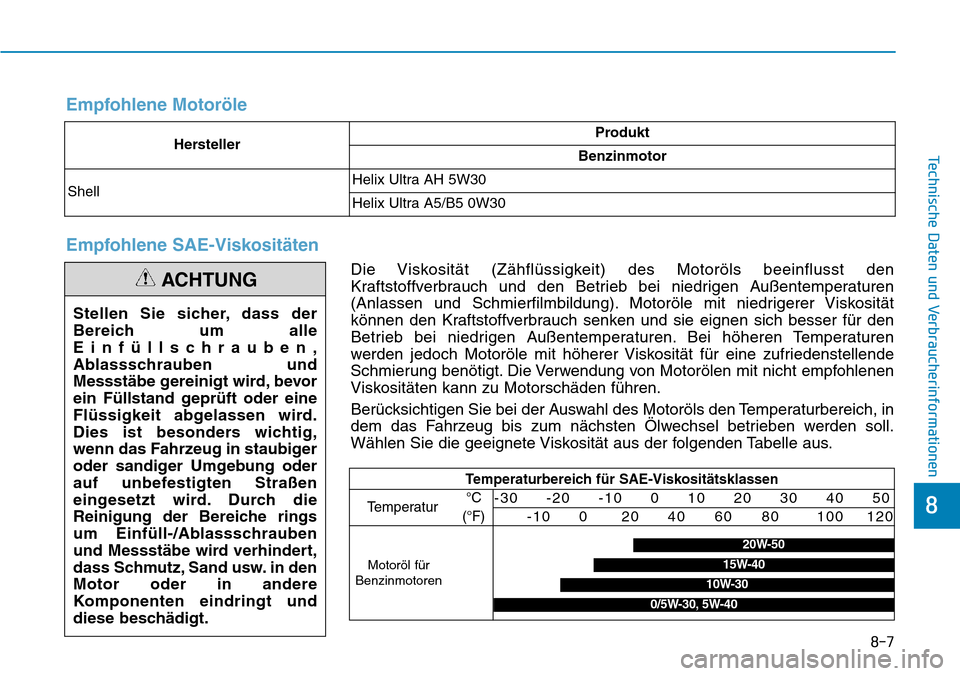

Empfohlene Motoröle
Empfohlene SAE-Viskositäten
Hersteller Produkt
Benzinmotor
Shell Helix Ultra AH 5W30
Helix Ultra A5/B5 0W30
Page 687 of 689
8-8
Technische Daten und Verbraucherinformationen

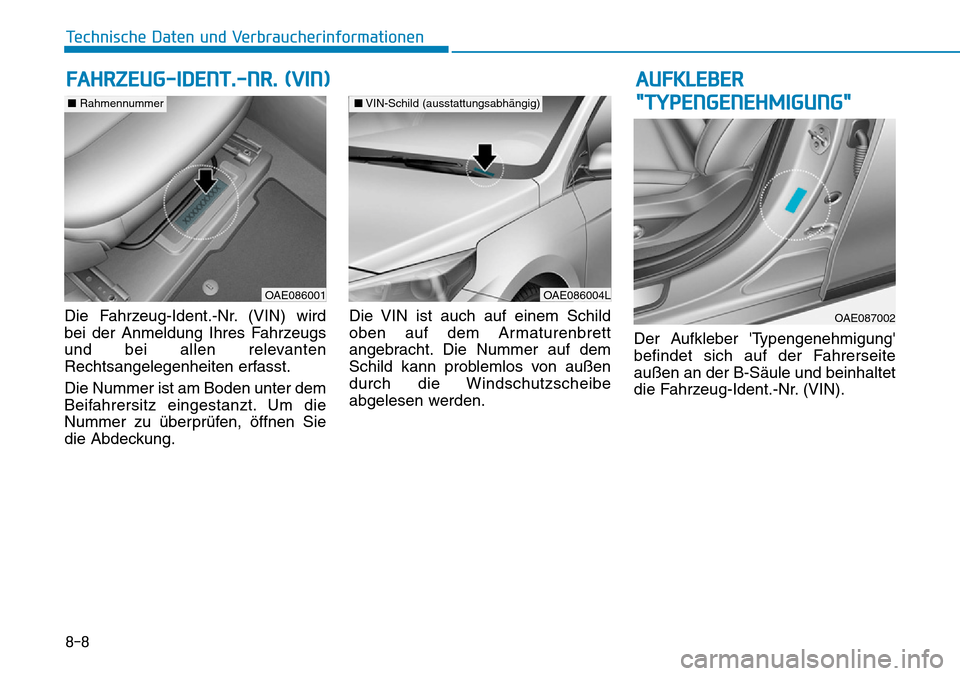

Die Fahrzeug-Ident.-Nr. (VIN) wird
bei der Anmeldung Ihres Fahrzeugs
und bei allen relevanten
Rechtsangelegenheiten erfasst.
Die Nummer ist am Boden unter dem
Beifahrersitz eingestanzt. Um die
Nummer zu überprüfen, öffnen Sie
die Abdeckung. Die VIN ist auch auf einem Schild
oben auf dem Armaturenbrett
angebracht. Die Nummer auf dem
Schild kann problemlos von außen
durch die Windschutzscheibe
abgelesen werden.
Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite
außen an der B-Säule und beinhaltet
die Fahrzeug-Ident.-Nr. (VIN).
FAHRZEUG-IDENT.-NR. (VIN)
AUFKLEBER
"TYPENGENEHMIGUNG"
OAE086004L
■VIN-Schild (ausstattungsabhängig)
OAE086001
■ Rahmennummer
OAE087002
Page 688 of 689
8-9
8
Technische Daten und Verbraucherinformationen
Die Serienbereifung Ihres Fahrzeugs
wurde ausgewählt, um Ihnen unter
normalen Fahrbedingungen ein
optimales Fahrverhalten zu bieten.
Der Aufkleber mit den Reifendaten
befindet sich auf der Fahrerseite
außen an der B-Säule. Er gibt Ihnen
die für Ihr Fahrzeug
vorgeschriebenen
Reifenluftdruckwerte an.Die Motornummer ist an der in der
Abbildung gezeigten Stelle in den
Motor eingeschlagen.
Ein Aufkleber auf dem Kompressor
gibt Aufschluss über die in Ihrem
Fahrzeug verbaute
Kompressorausführung: Modell,
Hersteller-Teilenummer,
Produktionsnummer, Kältemittel (1)
und Kältemittelöl (2).

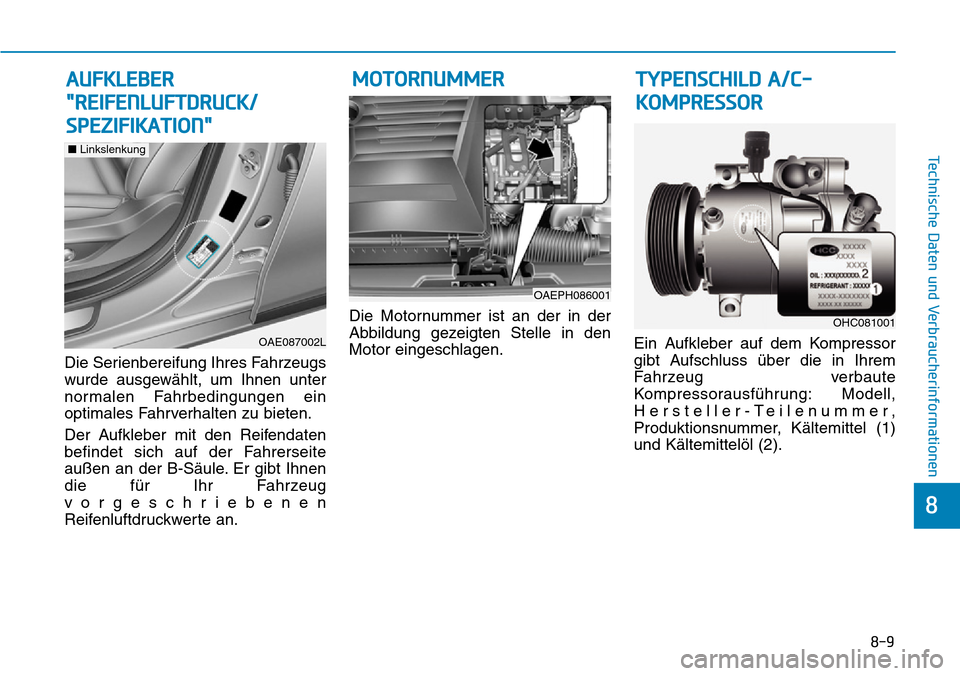

AUFKLEBER
"REIFENLUFTDRUCK/
SPEZIFIKATION"
OAEPH086001
OAE087002L
■ Linkslenkung
MOTORNUMMER
OHC081001
TYPENSCHILD A/C-
KOMPRESSOR
Page 689 of 689

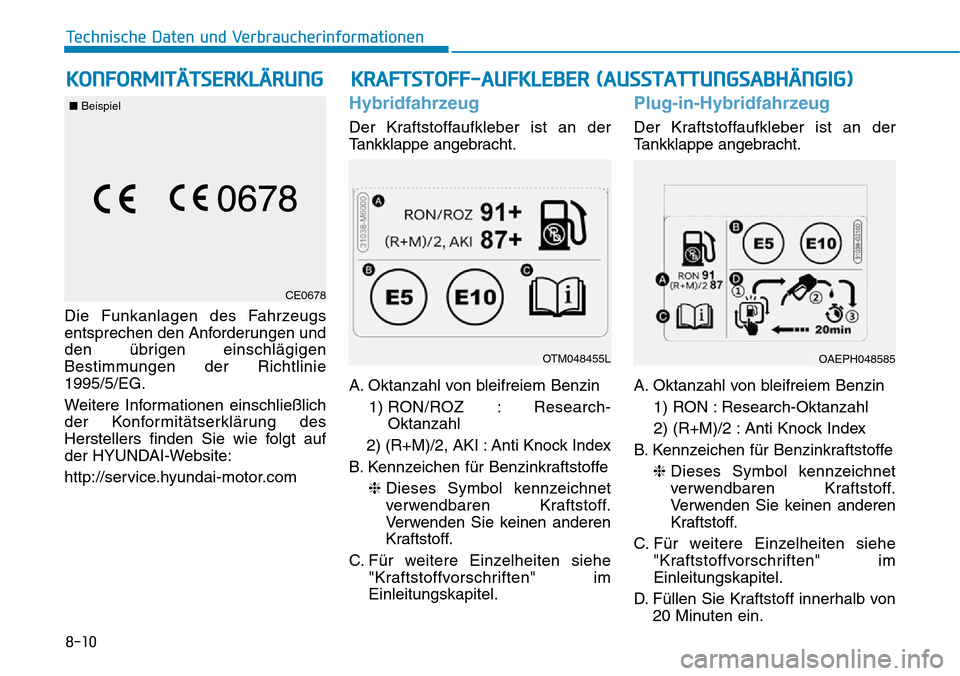

KONFORMITÄTSERKLÄRUNG
8-10
Technische Daten und Verbraucherinformationen
Die Funkanlagen des Fahrzeugs
entsprechen den Anforderungen und
den übrigen einschlägigen
Bestimmungen der Richtlinie
1995/5/EG.
Weitere Informationen einschließlich
der Konformitätserklärung des
Herstellers finden Sie wie folgt auf
der HYUNDAI-Website:
http://service.hyundai-motor.com
Hybridfahrzeug
Der Kraftstoffaufkleber ist an der
Tankklappe angebracht.
A. Oktanzahl von bleifreiem Benzin 1) RON/ROZ : Research-Oktanzahl
2) (R+M)/2, AKI : Anti Knock Index
B. Kennzeichen für Benzinkraftstoffe ❈Dieses Symbol kennzeichnet
verwendbaren Kraftstoff.
Verwenden Sie keinen anderen
Kraftstoff.
C. Für weitere Einzelheiten siehe "Kraftstoffvorschriften" im
Einleitungskapitel.
Plug-in-Hybridfahrzeug
Der Kraftstoffaufkleber ist an der
Tankklappe angebracht.
A. Oktanzahl von bleifreiem Benzin
1) RON : Research-Oktanzahl
2) (R+M)/2 : Anti Knock Index
B. Kennzeichen für Benzinkraftstoffe ❈Dieses Symbol kennzeichnet
verwendbaren Kraftstoff.
Verwenden Sie keinen anderen
Kraftstoff.
C. Für weitere Einzelheiten siehe "Kraftstoffvorschriften" im
Einleitungskapitel.
D. Füllen Sie Kraftstoff innerhalb von 20 Minuten ein.
CE0678
■
Beispiel
OTM048455LOAEPH048585
KRAFTSTOFF-AUFKLEBER (AUSSTATTUNGSABHÄNGIG)
