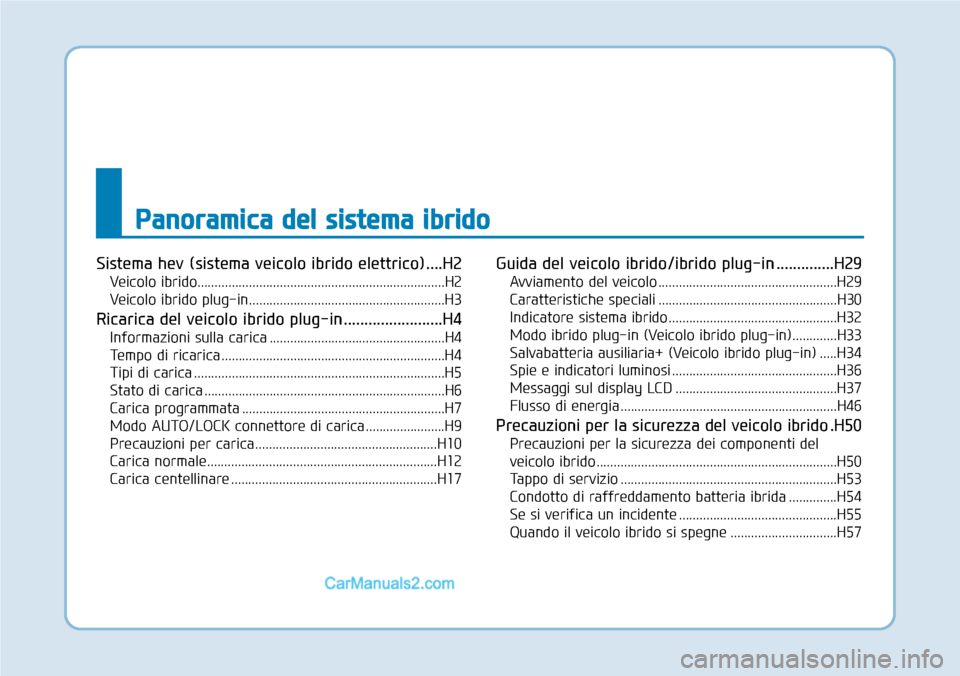

Panoramica del sistema ibrido
Sistema hev (sistema veicolo ibrido elettrico)....H2
Veicolo ibrido........................................................................H2
Veicolo ibrido plug-in.........................................................H3
Ricarica del veicolo ibrido plug-in ........................H4
Informazioni sulla carica ...................................................H4
Tempo di ricarica .................................................................H4
Tipi di carica .........................................................................H5
Stato di carica ......................................................................H6
Carica programmata ...........................................................H7
Modo AUTO/LOCK connettore di carica.......................H9
Precauzioni per carica.....................................................H10
Carica normale...................................................................H12
Carica centellinare ............................................................H17
Guida del veicolo ibrido/ibrido plug-in ..............H29
Avviamento del veicolo ....................................................H29
Caratteristiche speciali ....................................................H30
Indicatore sistema ibrido.................................................H32
Modo ibrido plug-in (Veicolo ibrido plug-in).............H33
Salvabatteria ausiliaria+ (Veicolo ibrido plug-in) .....H34
Spie e indicatori luminosi ................................................H36
Messaggi sul display LCD ...............................................H37
Flusso di energia ...............................................................H46
Precauzioni per la sicurezza del veicolo ibrido .H50
Precauzioni per la sicurezza dei componenti del
veicolo ibrido......................................................................H50
Tappo di servizio ...............................................................H53
Condotto di raffreddamento batteria ibrida ..............H54
Se si verifica un incidente ..............................................H55
Quando il veicolo ibrido si spegne ...............................H57

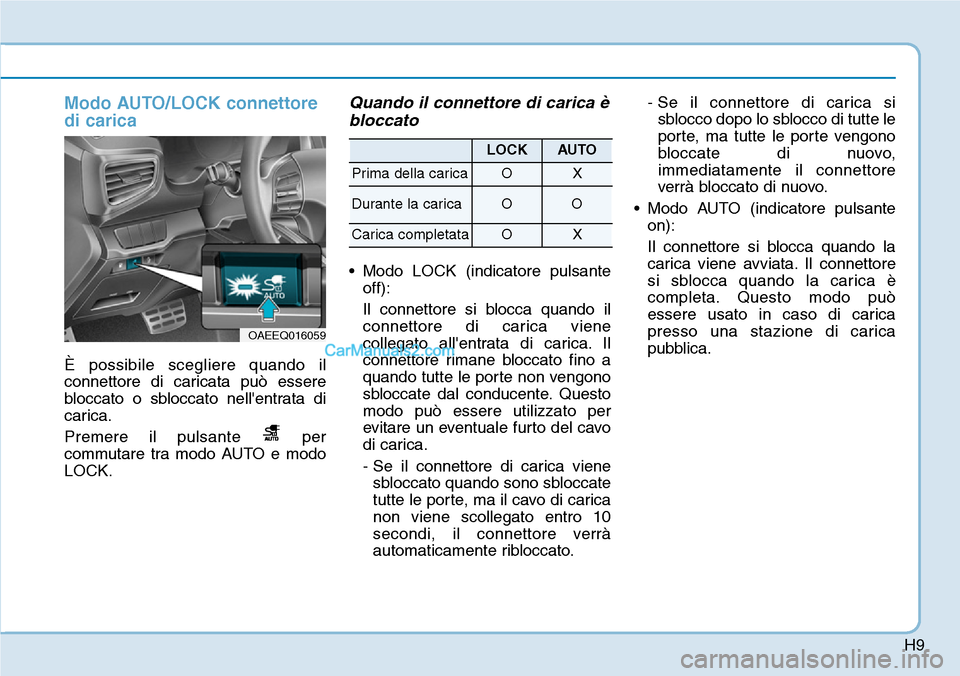

H9
Modo AUTO/LOCK connettore
di carica
È possibile scegliere quando il
connettore di caricata può essere
bloccato o sbloccato nell'entrata di
carica.
Premere il pulsante per
commutare tra modo AUTO e modo
LOCK.
Quando il connettore di carica è
bloccato
• Modo LOCK (indicatore pulsante
off):
Il connettore si blocca quando il
connettore di carica viene
collegato all'entrata di carica. Il
connettore rimane bloccato fino a
quando tutte le porte non vengono
sbloccate dal conducente. Questo
modo può essere utilizzato per
evitare un eventuale furto del cavo
di carica.
- Se il connettore di carica viene
sbloccato quando sono sbloccate
tutte le porte, ma il cavo di carica
non viene scollegato entro 10
secondi, il connettore verrà
automaticamente ribloccato.- Se il connettore di carica si
sblocco dopo lo sblocco di tutte le
porte, ma tutte le porte vengono
bloccate di nuovo,
immediatamente il connettore
verrà bloccato di nuovo.
• Modo AUTO (indicatore pulsante
on):
Il connettore si blocca quando la
carica viene avviata. Il connettore
si sblocca quando la carica è
completa. Questo modo può
essere usato in caso di carica
presso una stazione di carica
pubblica.
OAEEQ016059
LOCKAUTO
Prima della caricaOX
Durante la caricaOO
Carica completataOX

H13

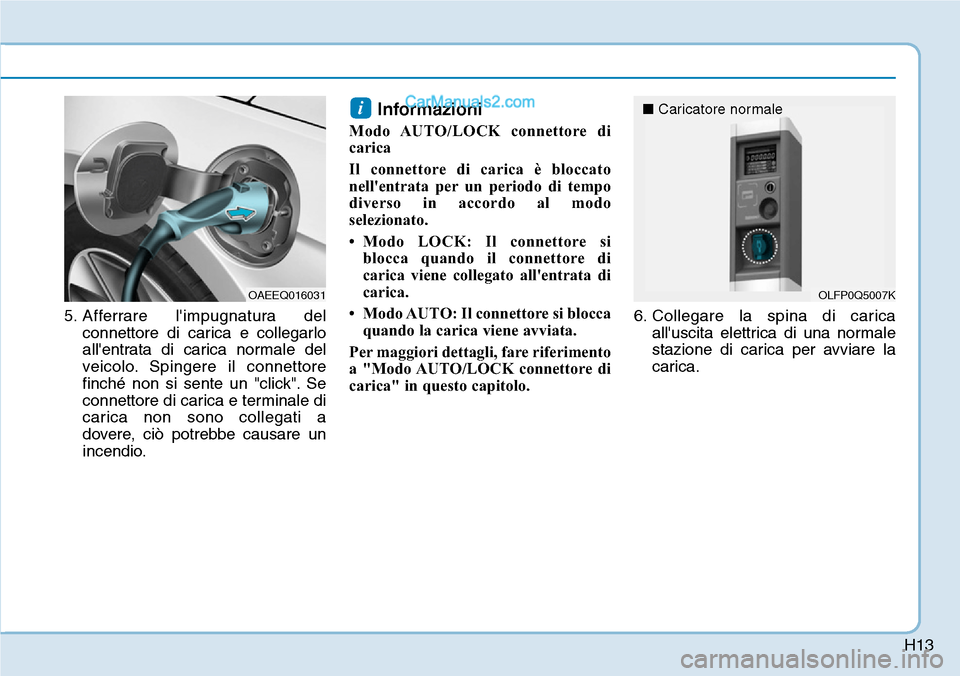

5. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio.
Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
• Modo LOCK: Il connettore si
blocca quando il connettore di
carica viene collegato all'entrata di
carica.
• Modo AUTO: Il connettore si blocca
quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.6. Collegare la spina di carica
all'uscita elettrica di una normale
stazione di carica per avviare la
carica.
i
OLFP0Q5007K
■ Caricatore normale
OAEEQ016031

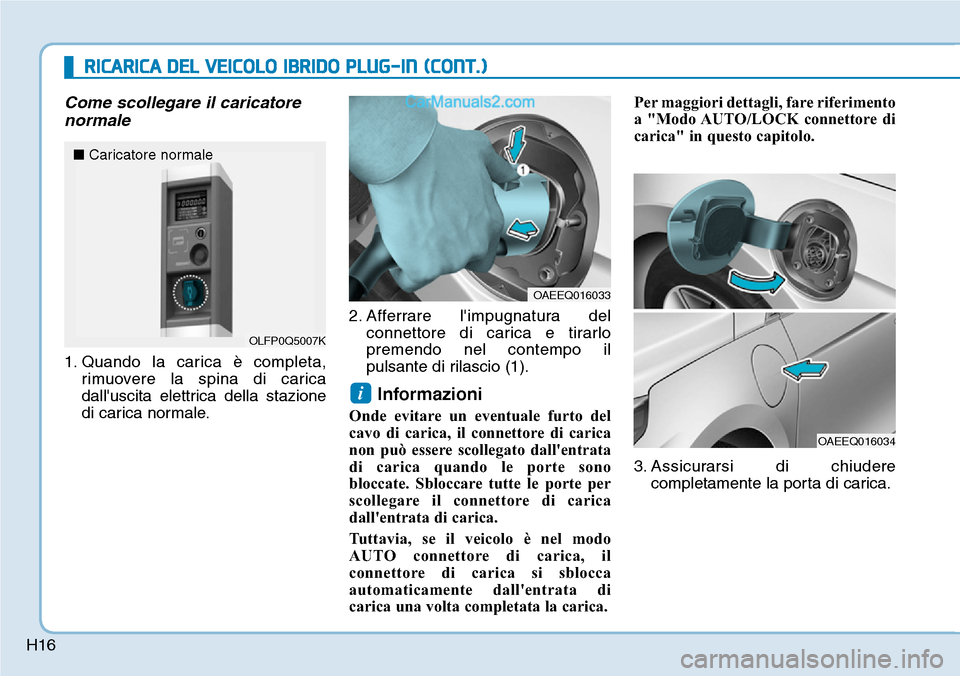

H16
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)
Come scollegare il caricatore
normale
1. Quando la carica è completa,
rimuovere la spina di carica
dall'uscita elettrica della stazione
di carica normale.2. Afferrare l'impugnatura del
connettore di carica e tirarlo
premendo nel contempo il
pulsante di rilascio (1).
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
3. Assicurarsi di chiudere
completamente la porta di carica.
i
OLFP0Q5007K
■Caricatore normale
OAEEQ016033
OAEEQ016034
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)

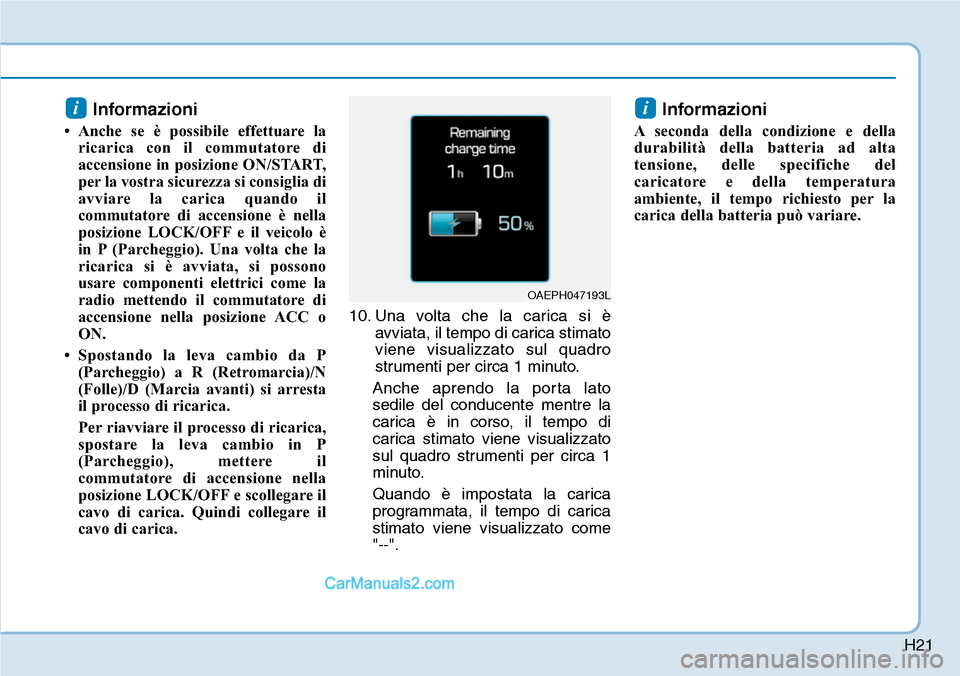

H21
Informazioni
• Anche se è possibile effettuare la
ricarica con il commutatore di
accensione in posizione ON/START,
per la vostra sicurezza si consiglia di
avviare la carica quando il
commutatore di accensione è nella
posizione LOCK/OFF e il veicolo è
in P (Parcheggio). Una volta che la
ricarica si è avviata, si possono
usare componenti elettrici come la
radio mettendo il commutatore di
accensione nella posizione ACC o
ON.
• Spostando la leva cambio da P
(Parcheggio) a R (Retromarcia)/N
(Folle)/D (Marcia avanti) si arresta
il processo di ricarica.
Per riavviare il processo di ricarica,
spostare la leva cambio in P
(Parcheggio), mettere il
commutatore di accensione nella
posizione LOCK/OFF e scollegare il
cavo di carica. Quindi collegare il
cavo di carica.10. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato
sedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di carica
stimato viene visualizzato come
"--".
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
ii
OAEPH047193L

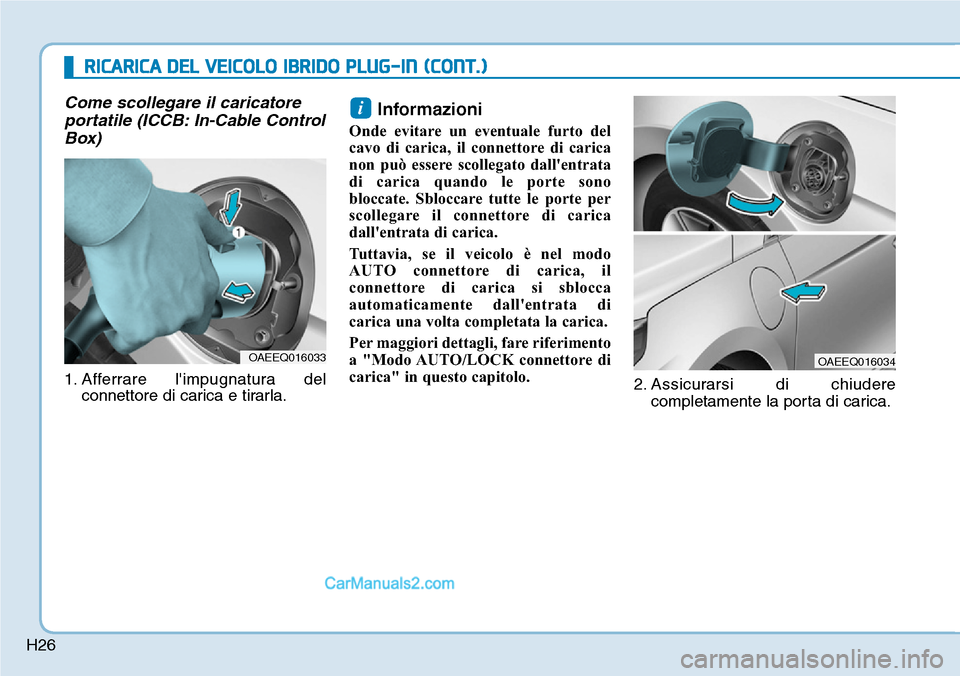

H26
Come scollegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Afferrare l'impugnatura del
connettore di carica e tirarla.
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
2. Assicurarsi di chiudere
completamente la porta di carica.
i
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)
OAEEQ016033OAEEQ016034

1-9
Un'occhiata al veicolo
1

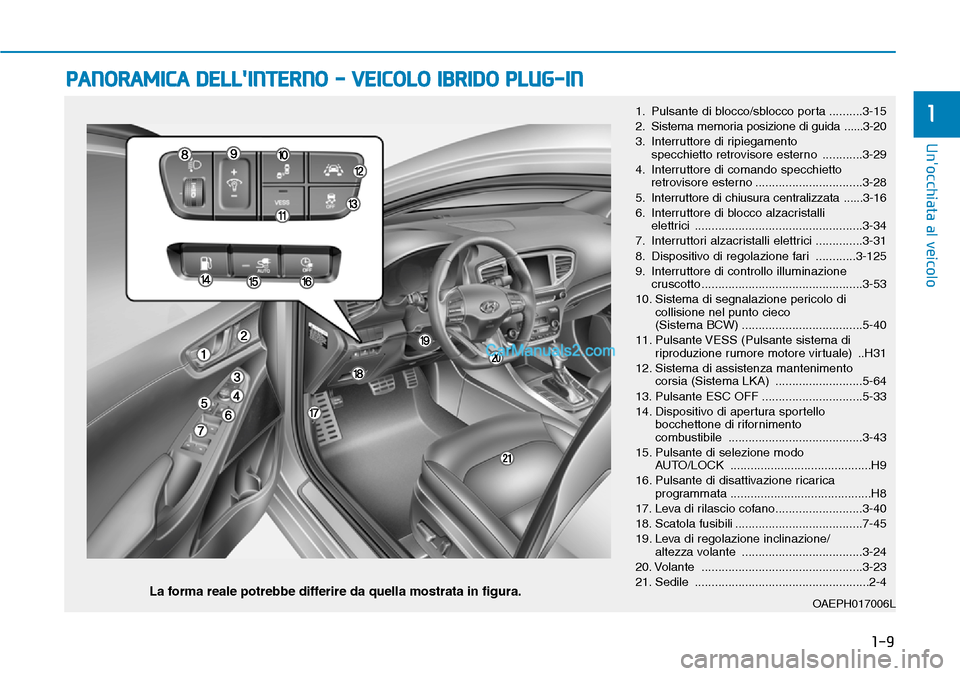

PANORAMICA DELL'INTERNO - VEICOLO IBRIDO PLUG-IN
1. Pulsante di blocco/sblocco porta ..........3-15
2. Sistema memoria posizione di guida ......3-20
3. Interruttore di ripiegamento
specchietto retrovisore esterno ............3-29
4. Interruttore di comando specchietto
retrovisore esterno ................................3-28
5. Interruttore di chiusura centralizzata ......3-16
6. Interruttore di blocco alzacristalli
elettrici ..................................................3-34
7. Interruttori alzacristalli elettrici ..............3-31
8. Dispositivo di regolazione fari ............3-125
9. Interruttore di controllo illuminazione
cruscotto ................................................3-53
10. Sistema di segnalazione pericolo di
collisione nel punto cieco
(Sistema BCW) ....................................5-40
11. Pulsante VESS (Pulsante sistema di
riproduzione rumore motore virtuale) ..H31
12. Sistema di assistenza mantenimento
corsia (Sistema LKA) ..........................5-64
13. Pulsante ESC OFF ..............................5-33
14. Dispositivo di apertura sportello
bocchettone di rifornimento
combustibile ........................................3-43
15. Pulsante di selezione modo
AUTO/LOCK ..........................................H9
16. Pulsante di disattivazione ricarica
programmata ..........................................H8
17. Leva di rilascio cofano..........................3-40
18. Scatola fusibili ......................................7-45
19. Leva di regolazione inclinazione/
altezza volante ....................................3-24
20. Volante ................................................3-23
21. Sedile ....................................................2-4
OAEPH017006LLa forma reale potrebbe differire da quella mostrata in figura.

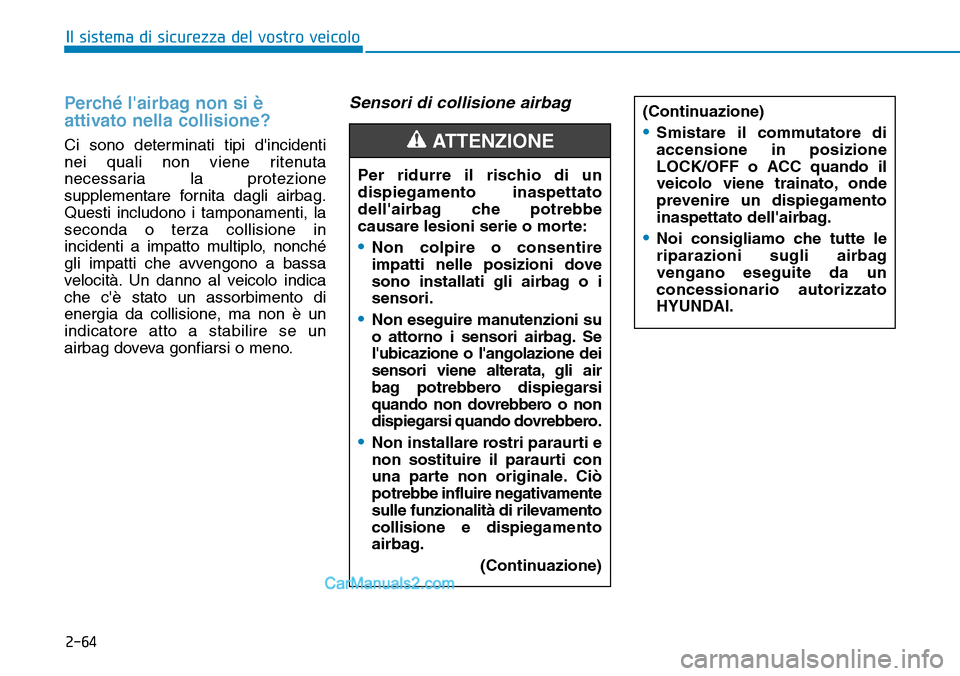

2-64
Il sistema di sicurezza del vostro veicolo
Perché l'airbag non si è
attivato nella collisione?
Ci sono determinati tipi d'incidenti
nei quali non viene ritenuta
necessaria la protezione
supplementare fornita dagli airbag.
Questi includono i tamponamenti, la
seconda o terza collisione in
incidenti a impatto multiplo, nonché
gli impatti che avvengono a bassa
velocità. Un danno al veicolo indica
che c'è stato un assorbimento di
energia da collisione, ma non è un
indicatore atto a stabilire se un
airbag doveva gonfiarsi o meno.
Sensori di collisione airbag
Per ridurre il rischio di un
dispiegamento inaspettato
dell'airbag che potrebbe
causare lesioni serie o morte:
•Non colpire o consentire
impatti nelle posizioni dove
sono installati gli airbag o i
sensori.
•Non eseguire manutenzioni su
o attorno i sensori airbag. Se
l'ubicazione o l'angolazione dei
sensori viene alterata, gli air
bag potrebbero dispiegarsi
quando non dovrebbero o non
dispiegarsi quando dovrebbero.
•Non installare rostri paraurti e
non sostituire il paraurti con
una parte non originale. Ciò
potrebbe influire negativamente
sulle funzionalità di rilevamento
collisione e dispiegamento
airbag.
(Continuazione)
ATTENZIONE
(Continuazione)
•Smistare il commutatore di
accensione in posizione
LOCK/OFF o ACC quando il
veicolo viene trainato, onde
prevenire un dispiegamento
inaspettato dell'airbag.
•Noi consigliamo che tutte le
riparazioni sugli airbag
vengano eseguite da un
concessionario autorizzato
HYUNDAI.

3-11
Funzioni di utilità del vostro veicolo
3

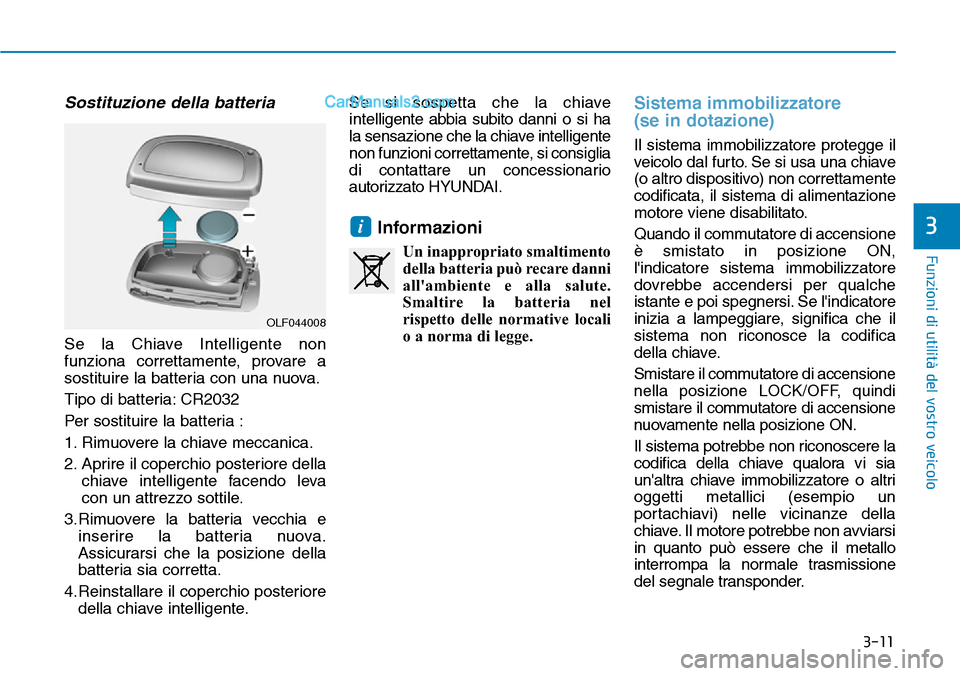

Sostituzione della batteria
Se la Chiave Intelligente non
funziona correttamente, provare a
sostituire la batteria con una nuova.
Tipo di batteria: CR2032
Per sostituire la batteria :
1. Rimuovere la chiave meccanica.
2. Aprire il coperchio posteriore della
chiave intelligente facendo leva
con un attrezzo sottile.
3.Rimuovere la batteria vecchia e
inserire la batteria nuova.
Assicurarsi che la posizione della
batteria sia corretta.
4.Reinstallare il coperchio posteriore
della chiave intelligente.Se si sospetta che la chiave
intelligente abbia subito danni o si ha
la sensazione che la chiave intelligente
non funzioni correttamente, si consiglia
di contattare un concessionario
autorizzato HYUNDAI.
Informazioni
Un inappropriato smaltimento
della batteria può recare danni
all'ambiente e alla salute.
Smaltire la batteria nel
rispetto delle normative locali
o a norma di legge.
Sistema immobilizzatore
(se in dotazione)
Il sistema immobilizzatore protegge il
veicolo dal furto. Se si usa una chiave
(o altro dispositivo) non correttamente
codificata, il sistema di alimentazione
motore viene disabilitato.
Quando il commutatore di accensione
è smistato in posizione ON,
l'indicatore sistema immobilizzatore
dovrebbe accendersi per qualche
istante e poi spegnersi. Se l'indicatore
inizia a lampeggiare, significa che il
sistema non riconosce la codifica
della chiave.
Smistare il commutatore di accensione
nella posizione LOCK/OFF, quindi
smistare il commutatore di accensione
nuovamente nella posizione ON.
Il sistema potrebbe non riconoscere la
codifica della chiave qualora vi sia
un'altra chiave immobilizzatore o altri
oggetti metallici (esempio un
portachiavi) nelle vicinanze della
chiave. Il motore potrebbe non avviarsi
in quanto può essere che il metallo
interrompa la normale trasmissione
del segnale transponder.
i
OLF044008

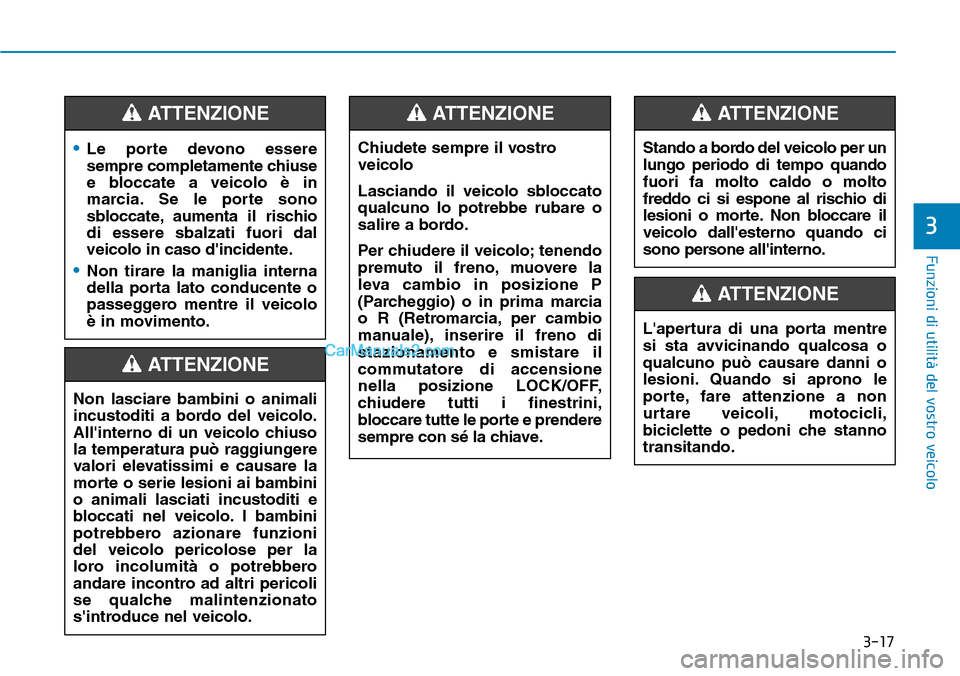

3-17
Funzioni di utilità del vostro veicolo
3
•Le porte devono essere
sempre completamente chiuse
e bloccate a veicolo è in
marcia. Se le porte sono
sbloccate, aumenta il rischio
di essere sbalzati fuori dal
veicolo in caso d'incidente.
•Non tirare la maniglia interna
della porta lato conducente o
passeggero mentre il veicolo
è in movimento.
ATTENZIONE
L'apertura di una porta mentre
si sta avvicinando qualcosa o
qualcuno può causare danni o
lesioni. Quando si aprono le
porte, fare attenzione a non
urtare veicoli, motocicli,
biciclette o pedoni che stanno
transitando.
ATTENZIONE
Stando a bordo del veicolo per un
lungo periodo di tempo quando
fuori fa molto caldo o molto
freddo ci si espone al rischio di
lesioni o morte. Non bloccare il
veicolo dall'esterno quando ci
sono persone all'interno.
ATTENZIONE
Non lasciare bambini o animali
incustoditi a bordo del veicolo.
All'interno di un veicolo chiuso
la temperatura può raggiungere
valori elevatissimi e causare la
morte o serie lesioni ai bambini
o animali lasciati incustoditi e
bloccati nel veicolo. I bambini
potrebbero azionare funzioni
del veicolo pericolose per la
loro incolumità o potrebbero
andare incontro ad altri pericoli
se qualche malintenzionato
s'introduce nel veicolo.
ATTENZIONE
Chiudete sempre il vostro
veicolo
Lasciando il veicolo sbloccato
qualcuno lo potrebbe rubare o
salire a bordo.
Per chiudere il veicolo; tenendo
premuto il freno, muovere la
leva cambio in posizione P
(Parcheggio) o in prima marcia
o R (Retromarcia, per cambio
manuale), inserire il freno di
stazionamento e smistare il
commutatore di accensione
nella posizione LOCK/OFF,
chiudere tutti i finestrini,
bloccare tutte le porte e prendere
sempre con sé la chiave.
ATTENZIONE
