)DKUKLQZHLVH
OFE058145L- Wenn Sie “Warning Only [Nur
Warnung]” auswählen, wird
das FCA-System aktiviert und
gibt lediglich Alarmsignale
entsprechend der Höhe des
Unfallrisikos aus. Das FCA-
System greift jedoch nicht in die
Bremsen ein, sodass Sie diese
selbst betätigen müssen.Emergency braking [Notfall-
Bremsung] (Zweite Warnung)
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig
ertönt ein akustisches Warnsignal.
Außerdem greift das Motormanage-
ment in den Fahrbetrieb ein, um
zum Verzögern des Fahrzeugs
beizutragen.
- Die FCA-Funktion regelt die
Bremsen, um die Aufprallstärke zu
verringern. Unmittelbar vor dem
Aufprall wird die Bremsregelung
maximiert.- Wenn Sie “Warning Only [Nur
Warnung]” auswählen, wird
das FCA-System aktiviert und
gibt lediglich Alarmsignale
entsprechend der Höhe des
Unfallrisikos aus. Das FCA-
System greift jedoch nicht in die
Bremsen ein, sodass Sie diese
selbst betätigen müssen.
Bremsenfunktion
• In Notsituationen wechselt
die Bremsanlage in den
Bereitschaftszustand, damit sie
sofort reagieren kann, wenn der
Fahrer das Bremspedal tritt.
• Die FCA-Funktion liefert
zusätzliche Bremsleistung zuguns-
ten größtmöglicher Bremswirkung
für den Fall, dass der Fahrer das
Bremspedal tritt.
• Die Bremsregelung wird
automatisch deaktiviert, wenn der
Fahrer fest das Gaspedal tritt oder
abrupt das Lenkrad dreht.
• Die Bremsregelung durch das
FCA-System wird automatisch
beendet, wenn die Risikofaktoren
verschwinden.


)DKUKLQZHLVH

Damit das FCA-System ordnungs-
gemäß funktionieren kann, achten
Sie stets darauf, dass die Sensor-
abdeckung bzw. der Sensor sauber
und frei von Schmutz, Schnee und
Fremdpartikeln ist.
Schmutz, Schnee oder Fremdpartikel
auf der Linse können sich negativ
auf die Sensorleistung auswirken.
ANMERKUNG
• Bringen Sie keine Kennzeichen-
blenden oder Fremdkörper wie
Aufkleber oder Schutzbügel im
Bereich des Radarsensors an.

Andernfalls kann die Sensor-
leistung des Radars beeint-
rächtigt werden.
•
Halten Sie den Radarsensor und
die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
• Verwenden Sie bei der
Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor
bzw. die Sensorabdeckung.• Behandeln Sie den Radarsensor
bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
• Falls der Stoßfänger im Bereich
um den Radarsensor beschädigt
wird, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß. Wir empfehlen,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
• Verwenden Sie für Reparatur
bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf.
ANMERKUNG
• Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der Wind-
schutzscheibe an.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des Systems
verursachen.
• Achten Sie penibel darauf, dass
die Kamera nicht mit Wasser in
Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.
• Mit hoher Lautstärke über das
Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.


)DKUKLQZHLVH
• Die FCA-Warnmeldung erscheint
möglicherweise, während gleich-
zeitig die Warnleuchte der ESC
(Elektronische Stabilitätskontrolle)
aufleuchtet.
• Das FCA ist lediglich eine
Ergänzungsfunktion für
den Komfort des Fahrers.
Die Verantwortung für das
Steuern des Fahrzeugs bleibt
beim Fahrer. Verlassen Sie
sich nicht allein auf die
FCA-Funktion. Wahren
Sie stattdessen einen aus-
reichenden Sicherheits-
abstand und treten Sie ggf.
das Bremspedal, um die
Fahrgeschwindigkeit zu
drosseln.
• In bestimmten Fällen und unter
bestimmten Fahrbedingungen
kann es vorkommen, dass das
FCA-System versehentlich
aktiviert wird.
VORSICHT
Die Warnmeldung erscheint
am LCD-Display und gleich-
zeitig ertönt ein akustisches
Warnsignal.
In bestimmten Fällen kann es
außerdem vorkommen, dass
der Frontradarsensor bzw. das
Kamera-Erkennungssystem
ein vorausfahrendes
Fahrzeug bzw. einen
Fußgänger oder Fahrradfahrer
(ausstattungsabhängig) nicht
erkennt. Das FCA-System wird
dann möglicherweise nicht
aktiviert und es wird keine
Warnmeldung angezeigt.
• Falls eine Fehlfunktion des
FCA-Systems vorliegt, hat dies
keinerlei Auswirkungen auf
normale Bremsvorgänge. Die
Bremsfunktion für automatische
Kollisionsvermeidung wird
unter diesen Umständen jedoch
nicht aktiviert.
• Wenn das vorausfahrende
Fahrzeug abrupt stoppt,
haben Sie möglicherweise
weniger Kontrolle über das
Bremssystem.
Halten Sie daher stets
einen ausreichenden Sicher-
heitsabstand zu voraus-
fahrenden Fahrzeugen.
• Das FCA-System kann wäh-
rend des Bremsens aktiviert
werden und das Fahrzeug
kann abrupt stoppen,
wo-durch ungesicherte
Gegen-stände in Richtung
der Fahrzeuginsassen gesch-
leudert werden können.
Sorgen Sie daher stets dafür,
dass alle ungesicherten
Gegenstände gut gesichert
werden.
• Das FCA-System wird mögli-
cherweise nicht aktiviert,
wenn der Fahrer das Brems-
pedal betätigt, um eine
Kollision zu verhindern.
• Der Bremseingriff reicht
möglicherweise nicht aus und
es kommt zu einer Kollision,
wenn ein vorausfahrendes
Fahrzeug abrupt anhält. Seien
Sie stets äußerst aufmerksam.


)DKUKLQZHLVH
Funktionsbeschränkungen
Der Frontalkollisions-
Vermeidungsassistent (FCA)
erfasst Fahrzeuge, Fußgänger oder
Fahrradfahrer (ausstattungsabhängig)
vor Ihnen mithilfe von Radarsignalen
und Kameraerkennung und dient
dazu, Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,
eine Notbremsung durchzuführen.
In bestimmten Situationen sind
Radarsensor oder Kamera
möglicherweise nicht in
der Lage, vor dem eigenen
Fahrzeug befindliche Fahrzeuge,
Fußgänger oder Fahrradfahrer
(ausstattungsabhängig) zu erkennen.
In diesen Fällen Funktioniert das
FCA-System möglicherweise nicht
ordnungsgemäß.
In diesen Fällen Funktioniert das
FCA-System möglicherweise nicht
ordnungsgemäß. In den folgenden
Situationen muss der Fahrer
besonders vorsichtig sein, da die
FCA-Funktion möglicherweise
eingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Radarsensor oder Kamera
sind durch Fremdkörper bzw.
Fremdpartikel blockiert.
• Die Kameralinse ist verschmutzt
oder der Betrieb der Kamera
wird durch eine getönte, mit Folie
überklebte oder beschichtete
Windschutzscheibe, eine
Beschädigung der Kameralinse
oder der Windschutzscheibe oder
durch an der Windschutzscheibe
anhaftende Fremdkörper
(Aufkleber, Insekten usw.)
beeinträchtigt.
• Schlechte Witterungsbedingungen
wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera.
• Es gibt elektromagnetische
Störungen.
• Das Radarsignal wird falsch
reflektiert.
• Die Erkennungsfunktion von
Radar/Kamera ist begrenzt.• Das vorausfahrende Fahrzeug ist
zu klein, um erkannt zu werden.
(z.B. ein Motorrad oder ein
Fahrrad etc.)
• Das vorausfahrende Fahrzeug
hat Übergröße oder zieht einen
Anhänger, der zu groß ist, um von
dem Kamera-Erkennungssystem
erkannt zu werden. (z.B. ein
Traktoranhänger etc.)
• Das Sichtfeld der Kamera ist
unvorteilhaft ausgeleuchtet (z.B.
zu dunkel oder zu intensive
Reflektion oder Einschränkung
des Sichtfelds durch Schwarzlicht)
• Das vorausfahrende Fahrzeug
fährt hat keine Rücklichter,
die Rücklichter sind nicht
eingeschaltet oder befinden sich
an einer ungewöhnlichen Position.
• Die Umgebungshelligkeit ver-
ändert sich drastisch, zum Beispiel
beim Erreichen/Verlassen von
Tunneln.
• Wenn sich das Licht einer
Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.


)DKUKLQZHLVH

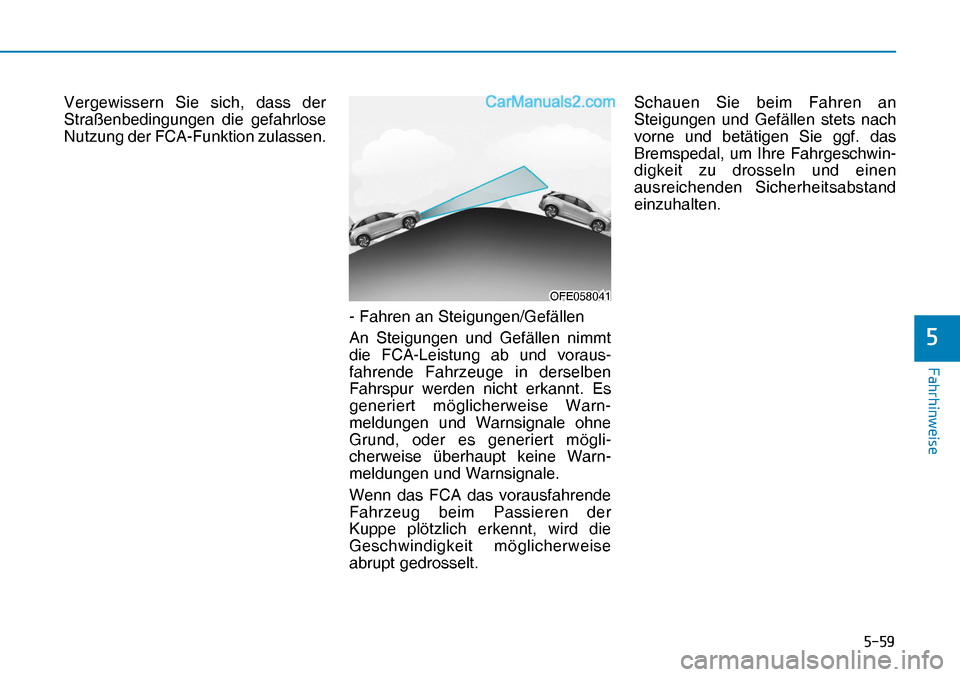

OFE058041OFE058041Vergewissern Sie sich, dass der
Straßenbedingungen die gefahrlose
Nutzung der FCA-Funktion zulassen.
- Fahren an Steigungen/Gefällen
An Steigungen und Gefällen nimmt
die FCA-Leistung ab und voraus-
fahrende Fahrzeuge in derselben
Fahrspur werden nicht erkannt. Es
generiert möglicherweise Warn-
meldungen und Warnsignale ohne
Grund, oder es generiert mögli-
cherweise überhaupt keine Warn-
meldungen und Warnsignale.
Wenn das FCA das vorausfahrende
Fahrzeug beim Passieren der
Kuppe plötzlich erkennt, wird die
Geschwindigkeit möglicherweise
abrupt gedrosselt.Schauen Sie beim Fahren an
Steigungen und Gefällen stets nach
vorne und betätigen Sie ggf. das
Bremspedal, um Ihre Fahrgeschwin-
digkeit zu drosseln und einen
ausreichenden Sicherheitsabstand
einzuhalten.


)DKUKLQZHLVH
Warnmeldung und
Funktionssteuerung
• Wenn nach Aktivierung des FCA-
Systems die Fahrgeschwindigkeit
über 60 km/h liegt, erscheint bei
Annäherung eines Fahrzeugs
beim Überfahren der Mittellinie
eine Meldung auf dem LCD-
Display, und ein akustisches
Warnsignal wird ausgegeben.
• Darüber hinaus greift der
Lenkassistent in die Lenkung ein,
um das Fahrzeug in der Spur zu
halten.
Funktionsbeschränkungen
OFE058187LOFE058187L
• Der Lenkeingriff kann allerdings
eine Kollision mit einem sich
nähernden Fahrzeug nicht
vollständig verhindern.
Der Fahrer ist dafür
verantwortlich, stets auf
seine Umgebung zu achten
und das Fahrzeug zwecks
sicherem Fahrverhalten
dementsprechend zu lenken.
• Die Funktion ist von bestimmten
Parametern abhängig wie z.B.
Abstand und Geschwindigkeit
des sich nähernden Fahrzeugs,
der eigenen Geschwindigkeit
usw. Die Funktion kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets aufmerksam.
• Fahren Sie niemals absichtlich
unvorsichtig, um das System
zu aktivieren.
VORSICHT • Weitere Informationen finden
Sie unter ‘Einschränkungen des
Systems’ in der Beschreibung zum
LKA-System in diesem Kapitel.
• Weitere Informationen finden Sie
unter ‘Erkennung von Fahrzeugen’
in der Beschreibung zum FCA-
System in diesem Kapitel.


)DKUKLQZHLVH

Warnmeldung und
Systemsteuerung
Kollisionswarnsystem “Toter
Winkel” (BCW)
(UVWH$ODUPVWXIH
OFE058044
OFE058045OFE058045OFE058046OFE058046

v

Rechte Seite

v

Linke Seite

v

Rechte Seite
[A] : Warnton
=ZHLWH$ODUPVWXIH
Unter den folgenden Umständen wird der Fahrer mit einem Akustikwarnsignal
gewarnt:
1. Ein Fahrzeug wurde vom Radarsystem im toten Winkel erfasst UND.
2. Der Blinker ist (in Richtung des erkannten Fahrzeugs) gesetzt.
Wenn dieser Alarm aktiviert wird, blinkt außerdem die Warnleuchte am
Außenspiegel. Außerdem ertönt ein Warnsignal.
Wenn Sie den Blinker ausschalten, wird die zweite Alarmstufe deaktiviert.
Wenn sich das erkannte Fahrzeug nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach Fahrsituation. Wenn innerhalb der Systemgrenzen
ein Fahrzeug erkannt wird, leuchtet
eine Warnleuchte am Außenspiegel
auf.
Wenn sich das erkannte Fahrzeug
nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach
Fahrsituation. OFE058044
v

Linke Seite


)DKUKLQZHLVH
Warnmeldung und
Systemsteuerung
OFE058121

v

Links
OFE058154L

v

Links

v

RechtsKollisionswarnung bei hinterem
Querverkehr (RCCW)
Wenn das von den Sensoren
erkannte Fahrzeug von hinten
links/rechts auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal,
die Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Wenn der Rückansichtmonitor
aktiviert ist, erscheint darüber hinaus
eine Meldung auf dem Audio- oder
AVN-Bildschirm.
Die Warnung wird deaktiviert, wenn:
- wenn das hinten links/rechts
fahrende Fahrzeug nicht mehr in
Erkennungsreichweite fährt.
- sich das Fahrzeug direkt hinter
Ihrem Fahrzeug befindet.
- das Fahrzeug sich nicht auf Ihr
Fahrzeug zubewegt.
- die Geschwindigkeit des sich
nähernden Fahrzeugs abnimmt.Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr (RCCA) OFE058120
v

Rechts OFE058153L


)DKUKLQZHLVH

6385+$/7($66,67(17/.$
OFE058038OFE058038
Der Spurhalteassistent (LKA) stellt
lediglich eine Komfortfunktion dar
und ist kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers, stets
das Umfeld im Auge zu behalten
und das Fahrzeug zu lenken.
VORSICHT
Beachten Sie bei Verwendung des
Spurhalteassistenten (LKA) die
folgenden Sicherheitshinweise:
• Führen Sie keine abrupten
Lenkbewegungen durch,
während das System in die
Lenkung eingreift.
• Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
(bzw. Straße) verlässt.
Dennoch darf sich der Fahrer
nicht allein auf das System
verlassen. Vielmehr muss
er sich stets selbst auf das
Lenkrad und das Halten der
Spur konzentrieren.
VORSICHT
• Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets vorsichtig.
• Vermeiden Sie ein
vorübergehendes Demontieren
der LKA-Kamera zwecks Tönen
der Scheiben oder Anbringung
von Folien und Zubehör.
Für den Fall, dass Sie die
Kamera zerlegen und wieder
zusammenbauen, empfehlen
wir, das Fahrzeug zwecks
Überprüfung und Kalibrierung
des Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
• Falls Sie Windschutzscheibe,
LKA-Kamera oder Teile, die mit
dem Lenkrad zusammenhängen,
austauschen, empfehlen
wir Ihnen, Ihr Fahrzeug
zwecks Überprüfung der
Kalibrierung in eine HYUNDAI-
Vertragswerkstatt zu bringen.Der Spurhalteassistent (LKA)
erkennt die Fahrspurmarkierungen
auf der Straße und den Straßenrand
mithilfe der Kamera an der
Windschutzscheibe und hilft dem
Fahrer mittels Lenkunterstützung
dabei, das Fahrzeug in der Spur zu
halten.
Wenn das Fahrzeug droht, von
der Fahrspur (bzw. der Straße)
abzuweichen, warnt das System
den Fahrer durch optische und
akustische Signale. Außerdem wird
ein Gegensteuern eingeleitet, um zu
verhindern, dass das Fahrzeug aus
der Fahrspur (bzw. von der Straße)
gerät.


)DKUKLQZHLVH
Warnleuchte und
Warnmeldung
Check Lane Keeping Assist
system [Spurhalteassistent
(LKA) prüfen]
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden
lang eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKA auf.
Ausfallanzeige des LKA
Die LKA-Ausfallanzeige
(gelb) leuchtet auf, wenn
der LKA nicht ordnungs-
gemäß funktioniert.
Wir empfehlen, das System von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Ändern der LKA-Funktion
Auf dem AVN-Bildschirm können
Sie vom LKA-System zum
Spurhaltewarnsystem (LDW)
umschalten oder den Betriebsmodus
des LKA-Systems ändern.
Wählen Sie “Fahrzeugeinstellungen
o Fahrassistent o Spursicherheit
o Spurhalteassistent (LKA) /
Spurhaltewarnung (LDW) / Aus”.
Wird keine Funktion ausgewählt,
so wird automatisch der
Spurhalteassistent (LKA) eingestellt.
Spurhalteassistent (LKA)
Dieser Modus unterstützt den Fahrer
dabei, das Fahrzeug in der Fahrspur
zu halten. Ein Eingriff in die Lenkung
erfolgt nur selten, solange das
Fahrzeug mit der Mitte der Fahrspur
gehalten wird. Das System greift
jedoch in die Lenkung ein, wenn
das Fahrzeug droht, die Fahrspur zu
verlassen.
Spurhaltewarnung (LDW)
Das LDW-System warnt den Fahrer
durch optische und akustische
Signale, wenn es erkennt, dass
das Fahrzeug die Spur verlässt. Es
erfolgt kein Eingriff in die Lenkung.
Aus
Wenn Sie “Off [Aus]” auswählen,
wird das LKA-System deaktiviert.
