ESP Hyundai Nexo 2019 Betriebsanleitung (in German)

)
VORWORT
Vielen Dank dafür, dass Sie sich für HYUNDAI entschieden haben. Wir freuen uns, Sie im wachsenden Kreis
anspruchsvoller Menschen, die HYUNDAI-Fahrzeuge fahren, willkommen heißen zu dürfen. Die fortschrittliche
Technik und die hochqualitative Bauweise eines jeden HYUNDAI-Fahrzeugs, welches wir produzieren, ist etwas,
auf das wir sehr stolz sind.
Ihre Betriebsanleitung macht Sie mit den Merkmalen und dem Betrieb Ihres neuen HYUNDAI bekannt. Wir
empfehlen Ihnen, dass Sie die Betriebsanleitung sorgfältig lesen, da die enthaltenen Informationen erheblich dazu
beitragen können, dass Sie mit Ihrem neuen Fahrzeug zufrieden sein werden.
Dieses Handbuch enthält wichtige Sicherheitsinformationen und Hinweise, die Sie mit der Handhabung Ihres Fahrzeugs
und dessen Sicherheitsmerkmalen vertraut machen sollen, damit Sie Ihr Fahrzeug sicher bedienen können.
Darüber hinaus enthält dieses Handbuch Wartungsinformationen, die darauf ausgelegt sind, den Betrieb Ihres
Fahrzeugs noch sicherer zu gestalten. Wir empfehlen grundsätzlich, alle Inspektions- und Wartungsarbeiten an Ihrem
Fahrzeug von einer autorisierten HYUNDAI-Vertragswerkstatt durchführen zu lassen. HYUNDAI-Vertragswerkstätten
haben einen hohen Qualitätsstandard bei Inspektions- und Wartungsarbeiten und bieten Ihnen einen Rundum-Service.
Sie sollten diese Betriebsanleitung als festen Bestandteil Ihres Fahrzeugs betrachten und sie deshalb auch stets in
Ihrem Fahrzeug aufbewahren, damit sie jederzeit griffbereit ist. Bei einem Weiterverkauf des Fahrzeugs sollte das
Handbuch beim Fahrzeug verbleiben, damit auch dem neuen Besitzer keine wichtigen Informationen hinsichtlich
Betrieb, Sicherheit und Wartung entgehen.
HYUNDAI MOTOR COMPANY
Copyright 2018 HYUNDAI Motor Company. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige
schriftliche Genehmigung der HYUNDAI Motor Company nicht reproduziert, in keiner Datenbank gespeichert oder
auf irgendeine Art und Weise übertragen werden.Die Verwendung minderwertiger Kraftstoffe und Schmiermittel, die nicht den HYUNDAI-Spezifikationen
entsprechen, kann zu schweren Motor- und Getriebeschäden führen. Sie dürfen immer nur
hochqualitative Kraftstoffe und Schmiermittel verwenden, die den in dieser Betriebsanleitung im Kapitel
'Technische Fahrzeugdaten' auf der Seite 8-6 aufgeführten Spezifikationen entsprechen.
ACHTUNG

H2
Ein FCEV ist ein Elektrofahrzeug, das mit von einer Brennstoffzelle erzeugtem elektrischem Strom angetrieben wird.
Die elektrische Anlage des FCEV besteht aus den folgenden Komponenten:
- Brennstoffzellenstapel zur Erzeugung des elektrischen Stroms
- Vorrichtung zur Regelung der Wärme, die bei der chemischen Reaktion von Wasserstoff und Luft im Stapel entsteht
- Wechselrichter zur Umwandlung des im Stapel erzeugten Gleichstroms in Wechselstrom
- Antriebsmotor zur Erzeugung von Strom mit dem zugeführten Gleichstrom
Der Wasserstofftank, in dem der Wasserstoff gespeichert wird, der der Brennstoffzelle zugeführt wird, weist einen Druck
von 70 MPa auf.
❈ FCEV steht für brennstoffzellenbetriebenes Fahrzeug
)&(9(,1)ž+581*

H29
2. Wenn das Fahrzeug zum
Stillstand gekommen ist, die
Warnblinkanlage einschalten, die
Feststellbremse anziehen und den
Wählhebel in Position P (Parken)
stellen.
3. Lassen Sie alle Fahrzeuginsassen
aussteigen. Achten Sie darauf,
das alle Fahrzeuginsassen auf
der der Fahrbahn abgewandten
Seite aussteigen.
4. Beachten Sie die Anleitung zum
Radwechsel bei Reifenpannen
weiter unten.Wenn das Fahrzeug während
der Fahrt abstirbt
1. Verringern Sie allmählich die
Geschwindigkeit und fahren
Sie geradeaus. Lenken Sie das
Fahrzeug vorsichtig an eine
sichere Stelle abseits der Straße.
2. Schalten Sie die Warnblinkanlage
ein.
3. Versuchen Sie erneut das
Fahrzeug zu starten. Für den
Fall, dass sich das Fahrzeug
nicht starten lässt, empfehlen
wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Wenn das Fahrzeug an einer
Kreuzung oder beim Abbiegen
abstirbt
Wenn der Motor an einer Kreuzung
ausgeht, in den Leerlauf (Position N)
schalten und das Fahrzeug an einen
sicheren Ort schieben.
Auspuff
Das FCEV-Fahrzeug wird durch
Strom angetrieben, der durch die
Reaktion des Sauerstoffs in der Luft
mit dem Wasserstoff im Fahrzeug
erzeugt wird. Das zugrunde
liegende Prinzip ist das Gegenteil
der Elektrolyse von Wasser. Dabei
wird Wasser in seine Bestandteile
Wasserstoff und Sauerstoff
aufgespalten.
Das FCEV-Fahrzeug ist
schadstofffrei, da durch die Reaktion
von Wasserstoff und Sauerstoff
während der Stromerzeugung nur
Wasser entsteht. Etwas Wasser
kann dabei durch den Auspuff
austreten, wenn das Fahrzeug
nach der Fahrt ausgeschaltet wird.
Das ist ein normaler Vorgang. Im
Winter sollten Sie jedoch auf etwaige
Wasserpfützen achten, da diese
gefrieren können und so das Risiko
von Unfällen besteht. Außerdem
sollten Sie darauf achten, dass der
ausgestoßene Dampf das hinter
Ihnen parkende Auto erreichen
kann, wenn Sie das Fahrzeug im
Winter ausschalten.


6LFKHUKHLWVV\VWHPH,KUHV)DKU]HXJV

• Stellen Sie Ihre Mobilgeräte
(z. B. MP3-Player, Telefone,
Navigationsgeräte usw.) nur dann
ein, wenn das Fahrzeug geparkt
ist oder an einer sicheren Stelle
steht.
• Verwenden Sie Ihr Mobilgerät nur
dann, wenn dies gesetzlich erlaubt
ist und die Umstände eine sichere
Verwendung erlauben. Schreiben
Sie niemals SMS oder E-Mails
während der Fahrt. In den meisten
Ländern ist das Schreiben von
SMS oder E-Mails während der
Fahrt gesetzlich verboten.
In einigen Ländern und Städten
ist die Verwendung von
Mobiltelefonen im Auto ganz
verboten.
• Lassen Sie sich niemals durch die
Verwendung eines Mobiltelefons
vom Fahren ablenken. Sie
haben Ihren Mitfahrern und den
anderen Verkehrsteilnehmern
gegenüber die Verantwortung,
während der Fahrt immer die
Hände am Lenkrad zu lassen und
Ihre ganze Aufmerksamkeit dem
Verkehrsgeschehen zu widmen.Auf die Geschwindigkeit
achten
Zu hohe Geschwindigkeit ist die
häufigste Ursache für Unfälle mit
Verletzten und Toten. Allgemein
gesprochen, je höher die
Geschwindigkeit, desto höher die
Gefahr. Aber auch bei niedrigeren
Geschwindigkeiten kann es
schon zu schweren Verletzungen
kommen. Fahren Sie daher immer
mit einer der Situation angepassten
Geschwindigkeit unabhängig von der
erlaubten Höchstgeschwindigkeit.
Halten Sie das Fahrzeug in
einem sicheren Zustand
Platzt während der Fahrt ein Reifen
oder tritt eine mechanische Störung
auf, kann dies zu extrem gefährlichen
Situationen führen. Damit solche
Probleme erst gar nicht auftreten,
sollten Sie den Reifendruck und
den Zustand der Reifen regelmäßig
überprüfen und alle geplanten
Inspektionen durchführen lassen.


.RPIRUWIXQNWLRQHQ,KUHV)DKU]HXJV

LCD-Display-Meldungen
Beim Schalten in Stellung P
Diese Warnmeldung leuchtet auf,
wenn Sie versuchen, das Fahrzeug
auszuschalten, während die
Getriebestufe N (Neutral) gewählt ist.
In diesem Moment wechselt der
POWER-Knopf in die Stellung ACC.
(Wenn Sie den POWER-Knopf
erneut drücken, wechselt er in die
Stellung ON.)
Schlüsselbatterie ist schwach
Diese Warnmeldung leuchtet auf,
wenn die Smartkey-Batterie leer ist,
während der POWER-Knopf in die
Stellung OFF wechselt.
Lenkrad drehen und
POWER-Knopf drücken
Diese Warnmeldung leuchtet
auf, wenn sich das Lenkrad beim
Drücken des POWER-Knopfs nicht
wie gewohnt entsperren lässt.
Sie besagt, dass Sie den POWER-
Knopf drücken und gleichzeitig
das Lenkrad nach rechts und links
drehen sollen.
Lenkradsperre prüfen
Diese Warnmeldung leuchtet auf,
wenn das Lenkrad nicht ordnungs-
gemäß gesperrt wird, wenn der
POWER-Knopf in die Stellung OFF
wechselt.
Zum Starten Bremse betätigen
Diese Warnmeldung leuchtet auf,
wenn der POWER-Knopf zwei Mal
in die Stellung ACC wechselt, weil
der Knopf wiederholt gedrückt wird,
ohne das Bremspedal zu treten.
Sie bedeutet, dass Sie das Brems-
pedal treten müssen, um das
Fahrzeug starten zu können.
Fahrzeugschlüssel nicht im
Fahrzeug
Diese Warnmeldung leuchtet auf,
wenn sich der Smartkey nicht im
Fahrzeug befindet, während Sie den
POWER-Knopf drücken.
Zum Starten des Fahrzeugs müssen
Sie den Smartkey mit sich führen.
Fahrzeugschlüssel nicht
erkannt
Diese Warnmeldung leuchtet auf,
wenn der Smartkey nicht erkannt
wird, während Sie den POWER-
Knopf drücken.
Nochmals START-drücken
Diese Warnmeldung leuchtet auf,
wenn der POWER-Knopf aufgrund
einer Störung nicht funktioniert.
Wenn dieser Fall eintritt, starten Sie
das Fahrzeug noch einmal durch
erneutes Drücken des POWER-
Knopfs.
Für den Fall, dass die Warnmeldung
bei jedem Drücken des POWER-
Knopfs aufleuchtet, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.


.RPIRUWIXQNWLRQHQ,KUHV)DKU]HXJV

Stromsparfunktion
Diese Funktion soll verhindern,
dass die Batterie entladen wird. Das
System schaltet automatisch das
Positionslicht aus, wenn der Fahrer
das Fahrzeug abschaltet und die
Fahrertür öffnet.
Mit dieser Einrichtung wird
das Positionslicht automatisch
ausgeschaltet, wenn der Fahrer das
Fahrzeug nachts am Straßenrand
abstellt.
Wenn das Standlicht nach dem
Abschalten des Fahrzeugs weiterhin
leuchten soll, gehen Sie wie folgt
vor:
1) Öffnen Sie die Fahrertür.
2) Schalten Sie das Positionslicht
mit dem Lichtschalter an der
Lenksäule OFF und wieder ON.
Scheinwerfer-Ausschaltfunktion
(ausstattungsabhängig)
Wenn Sie den POWER-Knopf bei
eingeschalteten Scheinwerfern in die
Stellung ACC oder OFF bringen,
bleiben die Scheinwerfer (und/oder
das Positionslicht) ca. 5 Minuten
lang eingeschaltet. Wird jedoch
bei abgeschaltetem Fahrzeug die
Fahrertür geöffnet und geschlossen,
werden die Scheinwerfer (und/
oder das Positionslicht) nach 15
Sekunden ausgeschaltet.
Die Scheinwerfer (und/oder
Positionsleuchten) können
durch zweimaliges Drücken der
Verriegelungstaste am Smartkey
oder durch Drehen des Licht-
schalters in die Stellungen "OFF"
oder "AUTO" ausgeschaltet werden.
Wenn Sie den Lichtschalter jedoch
bei Dunkelheit in die Stellung "AUTO"
drehen, werden die Scheinwerfer
nicht ausgeschaltet.Sie können die Scheinwerfer-
Ausschaltfunktion in den
Fahrzeugeinstellungen auf
dem AVN-Bildschirm aktivieren
bzw. deaktivieren. Weitere
Einzelheiten finden Sie in
dem separat ausgelieferten
Navigationshandbuch.
ANMERKUNG
Wenn der Fahrer durch eine
andere Tür als die Fahrertür
aussteigt, wird die Batteriespar-
funktion nicht aktiviert und die
Scheinwerferverzögerung wird
nicht automatisch abgeschaltet.
Dies kann zum Entladen der
Batterie führen. Schalten Sie die
Scheinwerfer vor dem Aussteigen
von Hand aus, damit die Batterie
nicht entladen wird.


.RPIRUWIXQNWLRQHQ,KUHV)DKU]HXJV

Das System warnt Sie mit einer
Meldung auf dem LCD-Display,
wenn sich das Mobiltelefon noch auf
dem Ladegerät befindet, nachdem
der POWER-Knopf ausgeschaltet
und die Vordertür geöffnet wurde.
Bei bestimmten Mobiltelefonen wird
die Meldung nicht angezeigt.
(Dies geschieht aufgrund der
Eigenschaften des Mobiltelefons
und stellt keine Fehlfunktion des
Mobiltelefon-Ladesystems dar.)
ANMERKUNG
• Mobiltelefone, die nicht
nachweislich Qi-fähig (
) sind,
können mit dem drahtlosen
Ladegerät nicht aufgeladen
werden.
• Platzieren Sie Ihr Mobiltelefon
mittig auf dem drahtlosen
Ladegerät. Wenn Ihr
Mobiltelefon nicht genau in
der Mitte liegt, verlangsamt
sich möglicherweise die
Ladegeschwindigkeit und das
Mobiltelefon kann sich während
des Ladevorgangs erhitzen.• Wenn Smartkey-Funktionen
(z.B. Anlassen des Motors,
Öffnen oder Schließen der
Türen) ausgeführt werden, kann
der drahtlose Ladevorgang
vorübergehend unterbrochen
werden.
• Bei einigen Mobiltelefonen
leuchtet die Kontrollleuchte
möglicherweise nicht grün,
obwohl der Ladevorgang
ordnungsgemäß beendet
wurde.
• Bei einem anormalen Tem-
peraturanstieg im drahtlosen
Ladegerät kann der drahtlose
Ladevorgang möglicherweise
vorübergehend gestoppt
wer-den. Der kabellose
Ladevorgang wird fortgesetzt,
wenn die Temperatur auf einen
bestimmten Wert sinkt.
• Wenn sich ein metallischer
Gegenstand (z.B. eine Münze)
zwischen dem Mobiltelefon und
dem Ladegerät befindet, kann
der drahtlose Ladevorgang
möglicherweise vorübergehend
gestoppt werden.• Bei bestimmten Mobiltelefonen,
die über spezielle
Schutzabdeckungen verfügen,
verlangsamt sich möglicherweise
die Ladegeschwindigkeit und
es kann zu einem Abbruch des
Ladevorgangs kommen.
• Wenn das Mobiltelefon über eine
dicke Hülle verfügt, ist unter
Umständen kein drahtloses
Laden möglich.
• Wenn kein vollständiger
Kontakt zwischen dem
Mobiltelefon und der Fläche für
den drahtlosen Ladevorgang
besteht, kann der drahtlose
Ladevorgang möglicherweise
nicht durchgeführt werden.
• Bestimmte Gegenstände mit
magnetisch gespeicherten
Informationen (Kreditkarten,
Telefonkarten, Bankkarten
und andere Magnetkarten)
können durch den drahtlosen
Ladevorgang möglicherweise
beschädigt werden.


)DKUKLQZHLVH

Stellungen des POWER-KnopfsKnopfposition Vorgang Anmerkungen
OFF
Wählen Sie zum Abschalten des Fahrzeugs
die Getriebestufe P (Parken) und drücken
Sie dann den POWER-Knopf. Das Fahrzeug
wird beim Drücken des POWER-Knopfs auch
dann abgeschaltet, wenn die Getriebestufe D
(Drive) oder R (Rückwärtsgang) gewählt ist,
da in diesem Fall automatisch in die Stufe P
(Parken) geschaltet wird. Wenn der POWER-
Knopf jedoch in der Getriebestufe N (Neutral)
betätigt wird, so wechselt er in die Stellung ACC.
Das Lenkradschloss wird in dieser Stellung
verriegelt (Diebstahlschutz).Wenn das Lenkrad beim Öffnen der Fahrertür
nicht ordnungsgemäß gesperrt wird, ertönt
das Akustikwarnsignal.
ACC
Drücken Sie den POWER-Knopf, wenn er
sich in der Stellung OFF befindet, ohne das
Bremspedal zu treten. Das Lenkradschloss
wird entriegelt und elektrisches Zubehör
kann eingeschaltet werden.Wenn die Lenkradsperre nicht
ordnungsgemäß gelöst wird, bleibt der
POWER-Knopf ohne Funktion. Drücken Sie
den POWER-Knopf, während Sie gleichzeitig
das Lenkrad nach rechts und links drehen,
um die Spannung zu verringern.


)DKUKLQZHLVH

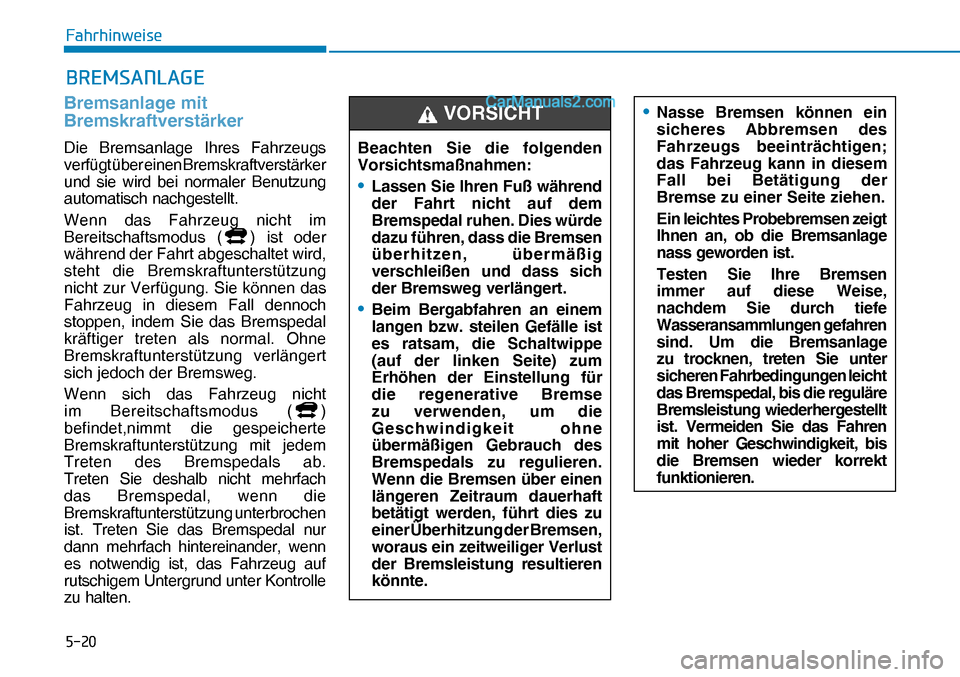

Bremsanlage mit
Bremskraftverstärker
Die Bremsanlage Ihres Fahrzeugs
verfügt über einen Bremskraftverstärker
und sie wird bei normaler Benutzung
automatisch nachgestellt.
Wenn das Fahrzeug nicht im
Bereitschaftsmodus (
) ist oder
während der Fahrt abgeschaltet wird,
steht die Bremskraftunterstützung
nicht zur Verfügung. Sie können das
Fahrzeug in diesem Fall dennoch
stoppen, indem Sie das Bremspedal
kräftiger treten als normal. Ohne
Bremskraftunterstützung verlängert
sich jedoch der Bremsweg.
Wenn sich das Fahrzeug nicht
im Bereitschaftsmodus (
)
befindet,nimmt die gespeicherte
Bremskraftunterstützung mit jedem
Treten des Bremspedals ab.
Treten Sie deshalb nicht mehrfach
das Bremspedal, wenn die
Bremskraftunterstützung unterbrochen
ist. Treten Sie das Bremspedal nur
dann mehrfach hintereinander, wenn
es notwendig ist, das Fahrzeug auf
rutschigem Untergrund unter Kontrolle
zu halten.
%5(06$1/$*(
• Nasse Bremsen können ein
sicheres Abbremsen des
Fahrzeugs beeinträchtigen;
das Fahrzeug kann in diesem
Fall bei Betätigung der
Bremse zu einer Seite ziehen.
Ein leichtes Probebremsen zeigt
Ihnen an, ob die Bremsanlage
nass geworden ist.
Testen Sie Ihre Bremsen
immer auf diese Weise,
nachdem Sie durch tiefe
Wasseransammlungen gefahren
sind. Um die Bremsanlage
zu trocknen, treten Sie unter
sicheren Fahrbedingungen leicht
das Bremspedal, bis die reguläre
Bremsleistung wiederhergestellt
ist. Vermeiden Sie das Fahren
mit hoher Geschwindigkeit, bis
die Bremsen wieder korrekt
funktionieren.
Beachten Sie die folgenden
Vorsichtsmaßnahmen:
• Lassen Sie Ihren Fuß während
der Fahrt nicht auf dem
Bremspedal ruhen. Dies würde
dazu führen, dass die Bremsen
überhitzen, übermäßig
verschleißen und dass sich
der Bremsweg verlängert.
• Beim Bergabfahren an einem
langen bzw. steilen Gefälle ist
es ratsam, die Schaltwippe
(auf der linken Seite) zum
Erhöhen der Einstellung für
die regenerative Bremse
zu verwenden, um die
Geschwindigkeit ohne
übermäßigen Gebrauch des
Bremspedals zu regulieren.
Wenn die Bremsen über einen
längeren Zeitraum dauerhaft
betätigt werden, führt dies zu
einer Überhitzung der Bremsen,
woraus ein zeitweiliger Verlust
der Bremsleistung resultieren
könnte.
VORSICHT


)DKUKLQZHLVH

Damit das FCA-System ordnungs-
gemäß funktionieren kann, achten
Sie stets darauf, dass die Sensor-
abdeckung bzw. der Sensor sauber
und frei von Schmutz, Schnee und
Fremdpartikeln ist.
Schmutz, Schnee oder Fremdpartikel
auf der Linse können sich negativ
auf die Sensorleistung auswirken.
ANMERKUNG
• Bringen Sie keine Kennzeichen-
blenden oder Fremdkörper wie
Aufkleber oder Schutzbügel im
Bereich des Radarsensors an.

Andernfalls kann die Sensor-
leistung des Radars beeint-
rächtigt werden.
•
Halten Sie den Radarsensor und
die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
• Verwenden Sie bei der
Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor
bzw. die Sensorabdeckung.• Behandeln Sie den Radarsensor
bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
• Falls der Stoßfänger im Bereich
um den Radarsensor beschädigt
wird, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß. Wir empfehlen,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
• Verwenden Sie für Reparatur
bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf.
ANMERKUNG
• Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der Wind-
schutzscheibe an.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des Systems
verursachen.
• Achten Sie penibel darauf, dass
die Kamera nicht mit Wasser in
Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.
• Mit hoher Lautstärke über das
Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.
