fusibles Hyundai Santa Fe 2005 Manual del propietario (in Spanish)

Compartimento del motor ............................................ 6-2
Comprobaciones diarias de carácter general ............. 6-5
Revisión del nivel de aceite ........................................ 6-6
Consumo de aceite ...................................................... 6-8
El líquido refrigerante .................................................. 6-9
Limpiaparabrisas plumillas .........................................6-11
Relleno del depósito lava-parabrisas ........................ 6-13
Verifique los frenos .................................................... 6-14
Cambio del filtro del aire acondicionado .................. 6-15
Verificación y reemplazo de los fusibles .................. 6-16
Nivel del fluido de la servodirección ......................... 6-18
Extracción del agua del filtro de combustible .......... 6-19
Ajuste de nivelación de los faros .............................. 6-20
Cambio de bombillas ................................................. 6-22
Bombillas watios ........................................................ 6-28
Descripción del panel de fusibles ............................. 6-29
COMPROBACIONES PERIODICAS
6
6

6COMPROBACIONES PERIODICAS
2
1. Depósito de expansión del
refrigerante
2. Tapa de llenado de aceite del motor
3. Depósito del líquido frenos
4. Filtro de aire 5. Caja de fusibles y relés
6. Depósito del líquido del
lavaparabrisas
7. Depósito de líquido de la servodirección
8. Varilla de nivel aceite del motor 9. Tapa del radiador
10.Varilla de medición del nivel del
líquido de la caja de la transmisión automática (Sólo caja A/T)
11.Batería HSM241
1
23
4
6 7 8 9 10 11 PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor, maneje las herramientas y los objetos pesados con precaución para evitar dañarla cubierta de plástico del mismo.
!
5
G010A01O-GYT

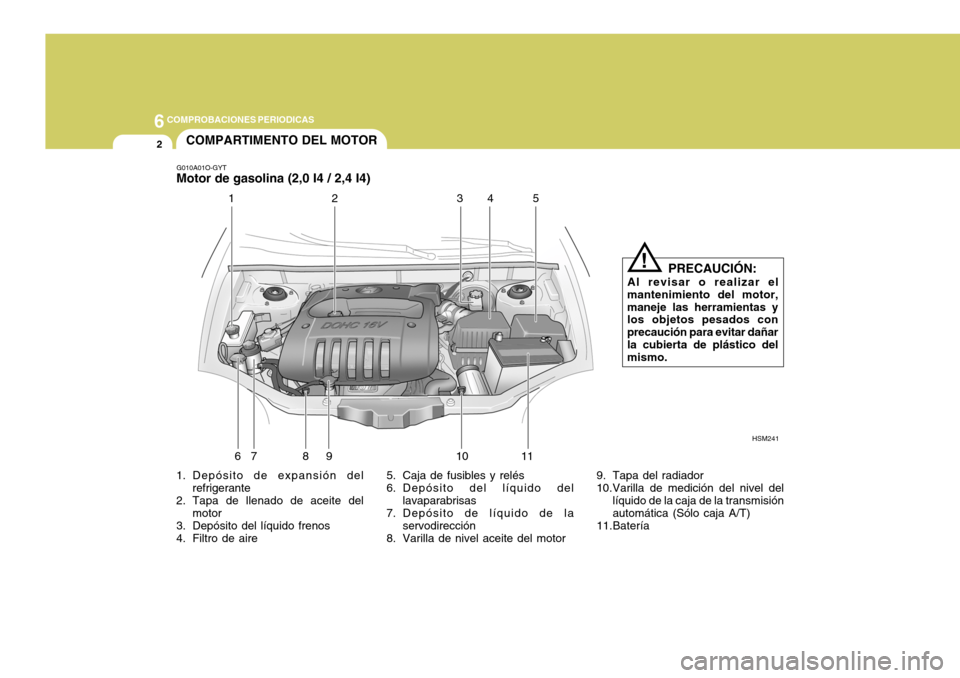

Motor de gasolina (2,0 I4 / 2,4 I4) COMPARTIMENTO DEL MOTOR

6
COMPROBACIONES PERIODICAS
3
G010B01O-AYT

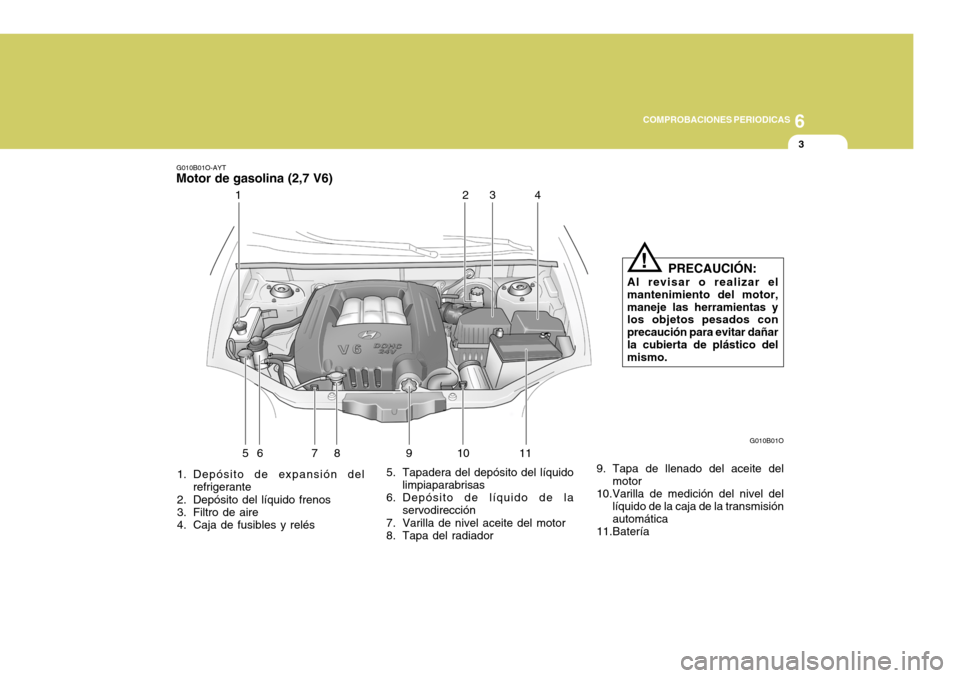

Motor de gasolina (2,7 V6)
1. Depósito de expansión del refrigerante
2. Depósito del líquido frenos
3. Filtro de aire
4. Caja de fusibles y relés 5. Tapadera del depósito del líquido
limpiaparabrisas
6. Depósito de líquido de la
servodirección
7. Varilla de nivel aceite del motor
8. Tapa del radiador 9. Tapa de llenado del aceite del
motor
10.Varilla de medición del nivel del
líquido de la caja de la transmisiónautomática
11.Batería G010B01O
12
34
56 7 8 9 10 11 PRECAUCIÓN:
Al revisar o realizar elmantenimiento del motor,maneje las herramientas y los objetos pesados con precaución para evitar dañarla cubierta de plástico del mismo.
!

6COMPROBACIONES PERIODICAS
4
1. Tapa del radiador
2. Filtro de combustible
3. Tapa de llenado del aceite del
motor
4. Depósito del líquido frenos 5. Filtro de aire
6. Caja de fusibles y relés
7. Tapadera del depósito del líquido
limpiaparabrisas
8. Depósito de líquido de la servodirección 9. Varilla de nivel del aceite del mo-
tor
10.Varilla de medición del nivel del líquido de la caja de la transmisiónautomática (Sóo caja A/T)
11.Batería
G010C01O-GYT

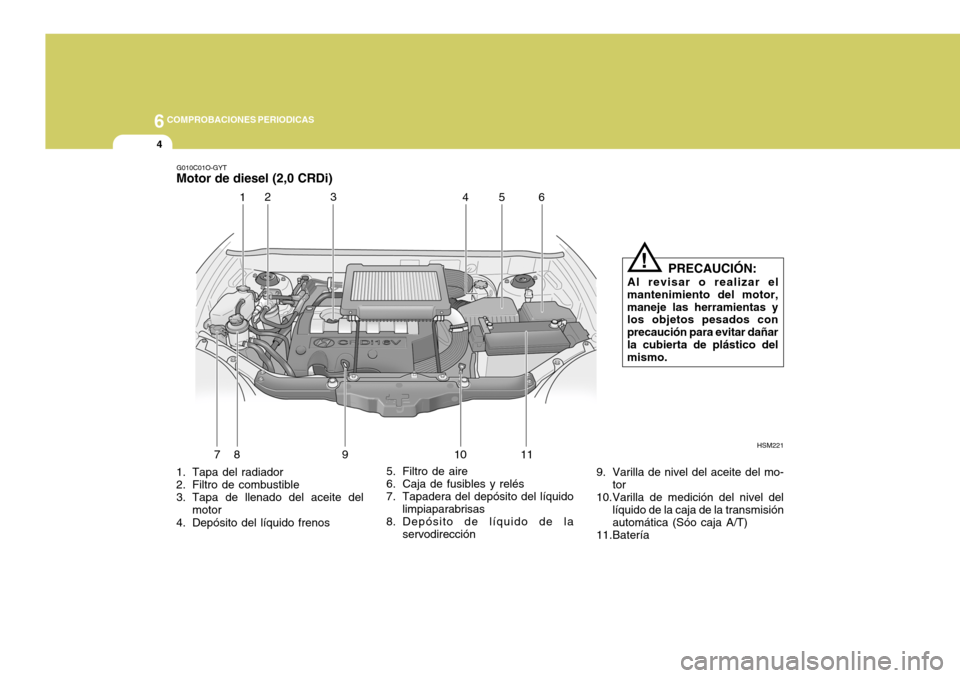

Motor de diesel (2,0 CRDi)
HSM221
1
23
4
78 9 10 11 56
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor,maneje las herramientas y los objetos pesados con precaución para evitar dañarla cubierta de plástico del mismo.
!

6COMPROBACIONES PERIODICAS

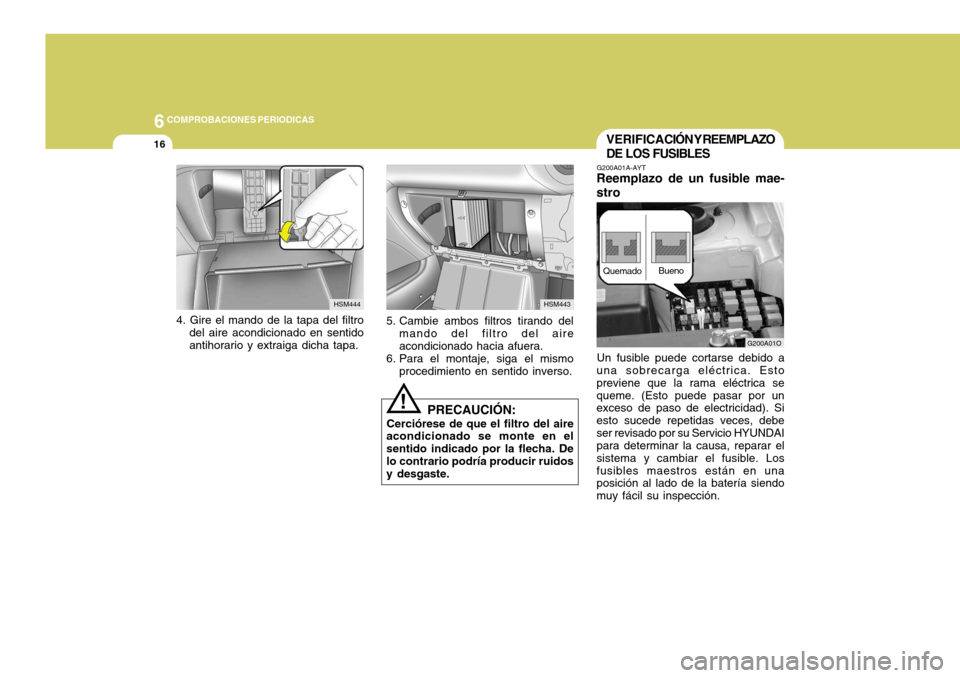

16VERIFICACIÓN Y REEMPLAZO DE LOS FUSIBLES
G200A01A-AYT
Reemplazo de un fusible mae-stro
Un fusible puede cortarse debido a
una sobrecarga eléctrica. Esto previene que la rama eléctrica sequeme. (Esto puede pasar por un exceso de paso de electricidad). Si esto sucede repetidas veces, debeser revisado por su Servicio HYUNDAI para determinar la causa, reparar el sistema y cambiar el fusible. Losfusibles maestros están en una posición al lado de la batería siendo muy fácil su inspección. G200A01O
Quemado
Bueno
HSM443
5. Cambie ambos filtros tirando del mando del filtro del aire acondicionado hacia afuera.
6. Para el montaje, siga el mismo procedimiento en sentido inverso.
! PRECAUCIÓN:
Cerciórese de que el filtro del aire
acondicionado se monte en el sentido indicado por la flecha. Delo contrario podría producir ruidos y desgaste.
4. Gire el mando de la tapa del filtro
del aire acondicionado en sentido antihorario y extraiga dicha tapa. HSM444

6
COMPROBACIONES PERIODICAS
17
!
PRECAUCIÓN:
Cuando reemplace un fusible mae-
stro, nunca use otra cosa que no sea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.
G200A02O
G200B02HP-AYT

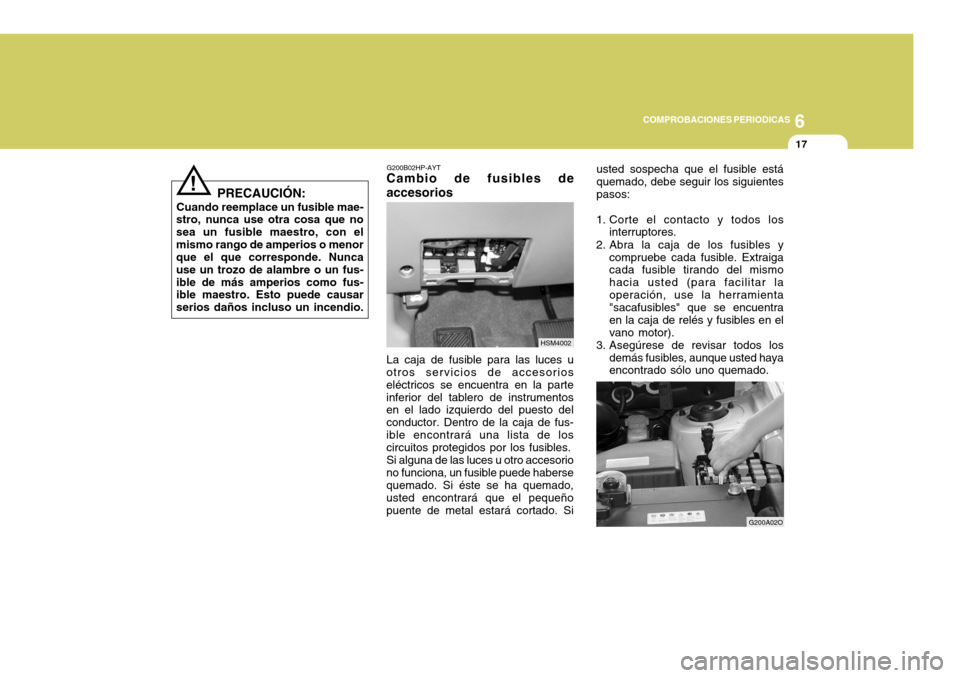

Cambio de fusibles de accesorios
HSM4002
La caja de fusible para las luces u
otros servicios de accesorios eléctricos se encuentra en la parteinferior del tablero de instrumentos en el lado izquierdo del puesto del conductor. Dentro de la caja de fus-ible encontrará una lista de los circuitos protegidos por los fusibles.
Si alguna de las luces u otro accesorio
no funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeñopuente de metal estará cortado. Si usted sospecha que el fusible estáquemado, debe seguir los siguientespasos:
1. Corte el contacto y todos los interruptores.
2. Abra la caja de los fusibles y compruebe cada fusible. Extraiga cada fusible tirando del mismo hacia usted (para facilitar laoperación, use la herramienta "sacafusibles" que se encuentra en la caja de relés y fusibles en elvano motor).
3. Asegúrese de revisar todos los demás fusibles, aunque usted haya encontrado sólo uno quemado.

6COMPROBACIONES PERIODICAS
18
HSM5010

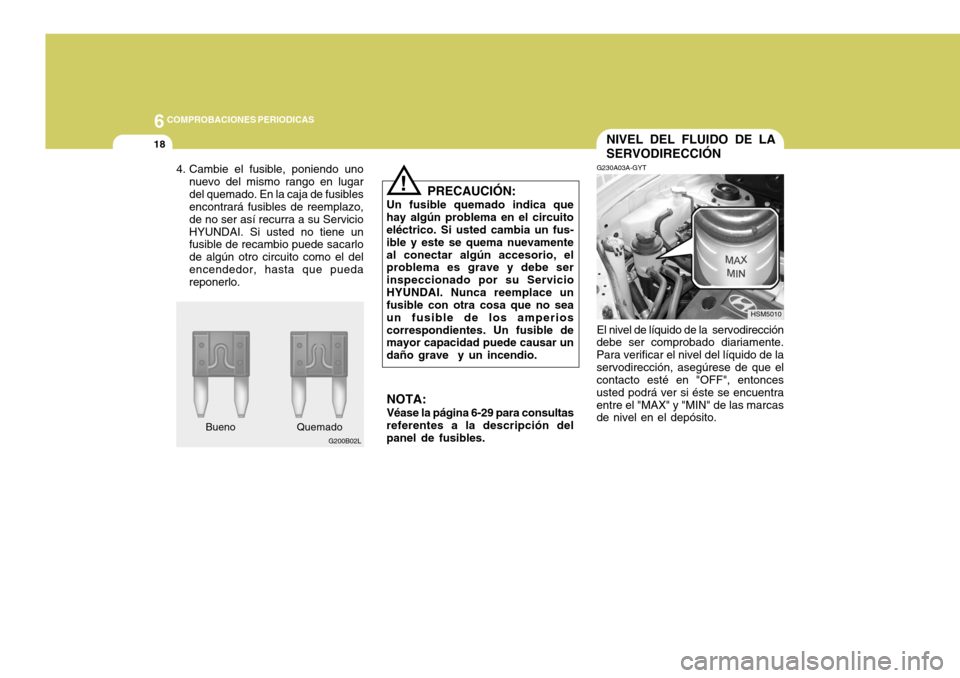

NIVEL DEL FLUIDO DE LA SERVODIRECCIÓN
G230A03A-GYT El nivel de líquido de la servodirección
debe ser comprobado diariamente. Para verificar el nivel del líquido de laservodirección, asegúrese de que el contacto esté en "OFF", entonces usted podrá ver si éste se encuentraentre el "MAX" y "MIN" de las marcas de nivel en el depósito.
PRECAUCIÓN:
Un fusible quemado indica que hay algún problema en el circuito eléctrico. Si usted cambia un fus- ible y este se quema nuevamenteal conectar algún accesorio, el problema es grave y debe ser inspeccionado por su ServicioHYUNDAI. Nunca reemplace un fusible con otra cosa que no sea un fusible de los amperioscorrespondientes. Un fusible de mayor capacidad puede causar un daño grave y un incendio.
!
NOTA: Véase la página 6-29 para consultas
referentes a la descripción del panel de fusibles.
G200B02L
Bueno
Quemado
4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugar del quemado. En la caja de fusibles encontrará fusibles de reemplazo, de no ser así recurra a su ServicioHYUNDAI. Si usted no tiene un fusible de recambio puede sacarlo de algún otro circuito como el delencendedor, hasta que pueda reponerlo.

6
COMPROBACIONES PERIODICAS
29DESCRIPCIÓN DEL PANEL DE FUSIBLES
G200C02O-AYT
Compartimento del motor
ALTB+
IGN
BLR
ABS.1 ABS.2 ECUP/W
RAD FAN
C/FAN
FRT FOG H/LP(LH)
H/LP(RH) ECU#1 ECU#2ECU#3
ECU(B+) ATM
HORN
AIR CON ST SIG 140A
50A50A40A30A 30A 40A30A40A20A15A 10A 10A20A20A10A15A 20A 10A10A10A AlternadorRelé luz trasera, fusible 11-17, toma de corrienteRelé de arranque, interruptor de encendido Fusible A/C, relé ventilador interior Modulo de control ABS, conector de purgado de aireModulo de control ABS, conector de purgado de aireRelé control motorRelé elevalunas eléctricos, fusible 26Relé ventilador radiador Rele ventilador condensador Relé luz antinieblaLuz delantera izquierda, cuadro de instrumentosLuz delantera derechaSensor fallo encendido, sensor de oxígeno Inyectores Luz check engine, ECM, PCMRelé bomba combustible, ECM, PCM, alternadorRelé control cambio automático, TCMRelé claxonRelé A/C, interruptor A/C PCM, módulo de control de velocidad de crucero
FUSIBLE
FUSE
Descripción
Intensidades
circuito Circuito protegido
G200C01O
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de suvehículo, consulte el adhesivo que se encuentra en la misma.
