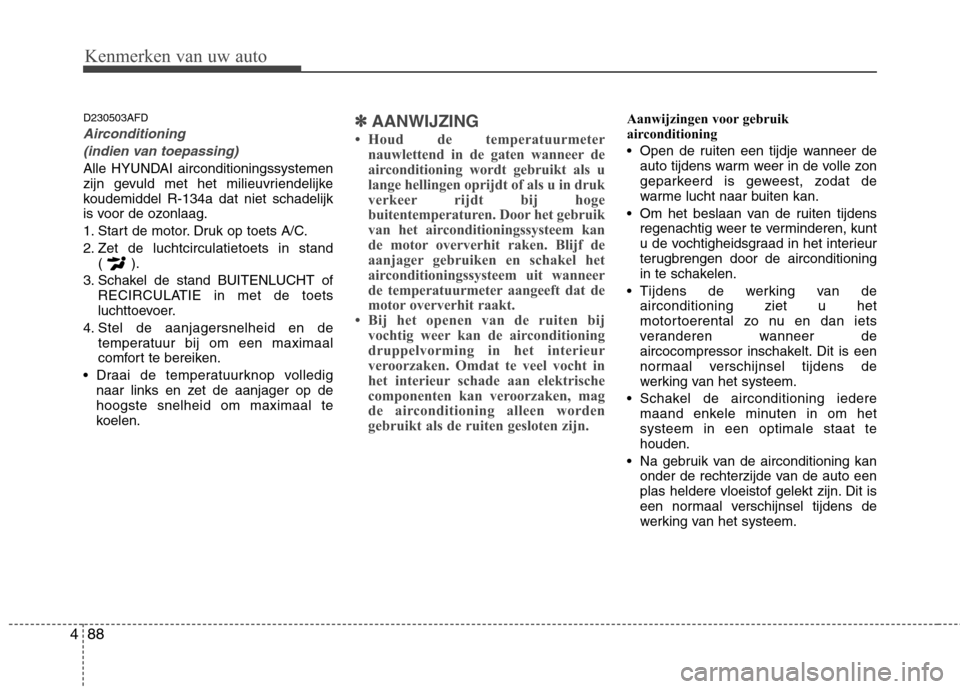

Kenmerken van uw auto
88
4
D230503AFD
Airconditioning
(indien van toepassing)
Alle HYUNDAI airconditioningssystemen
zijn gevuld met het milieuvriendelijke
koudemiddel R-134a dat niet schadelijk
is voor de ozonlaag.
1. Start de motor. Druk op toets A/C.
2. Zet de luchtcirculatietoets in stand () .
3. Schakel de stand BUITENLUCHT of RECIRCULATIE in met de toets
luchttoevoer.
4. Stel de aanjagersnelheid en de temperatuur bij om een maximaal
comfort te bereiken.
Draai de temperatuurknop volledig naar links en zet de aanjager op dehoogste snelheid om maximaal te
koelen.
✽✽ AANWIJZING
 Houd de temperatuurmeter nauwlettend in de gaten wanneer de
airconditioning wordt gebruikt als u
lange hellingen oprijdt of als u in druk
verkeer rijdt bij hoge
buitentemperaturen. Door het gebruik
van het airconditioningssysteem kan
de motor oververhit raken. Blijf de
aanjager gebruiken en schakel het
airconditioningssysteem uit wanneer
de temperatuurmeter aangeeft dat de
motor oververhit raakt.
 Bij het openen van de ruiten bij vochtig weer kan de airconditioning
druppelvorming in het interieur
veroorzaken. Omdat te veel vocht in
het interieur schade aan elektrische
componenten kan veroorzaken, mag
de airconditioning alleen worden
gebruikt als de ruiten gesloten zijn.Aanwijzingen voor gebruik
airconditioning
Open de ruiten een tijdje wanneer deauto tijdens warm weer in de volle zon
geparkeerd is geweest, zodat de
warme lucht naar buiten kan.
Om het beslaan van de ruiten tijdens regenachtig weer te verminderen, kunt
u de vochtigheidsgraad in het interieur
terugbrengen door de airconditioning
in te schakelen.
Tijdens de werking van de airconditioning ziet u het
motortoerental zo nu en dan iets
veranderen wanneer de
aircocompressor inschakelt. Dit is een
normaal verschijnsel tijdens de
werking van het systeem.
Schakel de airconditioning iedere maand enkele minuten in om hetsysteem in een optimale staat tehouden.
Na gebruik van de airconditioning kan onder de rechterzijde van de auto een
plas heldere vloeistof gelekt zijn. Dit is
een normaal verschijnsel tijdens de
werking van het systeem.

489
Kenmerken van uw auto

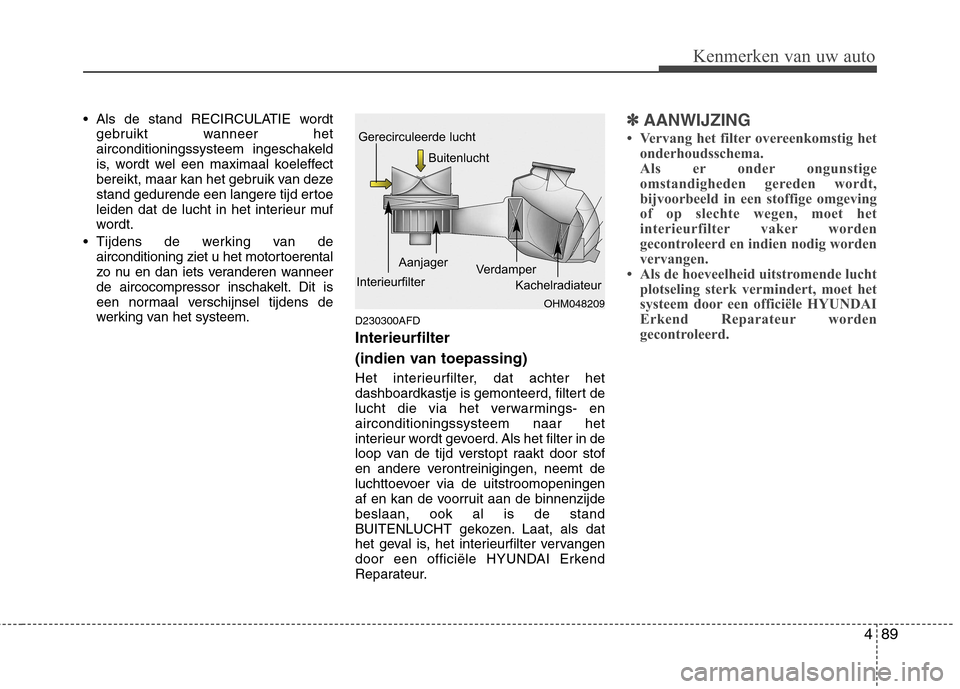

Als de stand RECIRCULATIE wordtgebruikt wanneer het
airconditioningssysteem ingeschakeld
is, wordt wel een maximaal koeleffect
bereikt, maar kan het gebruik van deze
stand gedurende een langere tijd ertoe
leiden dat de lucht in het interieur muf
wordt.
Tijdens de werking van de airconditioning ziet u het motortoerental
zo nu en dan iets veranderen wanneer
de aircocompressor inschakelt. Dit is
een normaal verschijnsel tijdens de
werking van het systeem. D230300AFD Interieurfilter
(indien van toepassing)
Het interieurfilter, dat achter het
dashboardkastje is gemonteerd, filtert de
lucht die via het verwarmings- enairconditioningssysteem naar het
interieur wordt gevoerd. Als het filter in de
loop van de tijd verstopt raakt door stof
en andere verontreinigingen, neemt de
luchttoevoer via de uitstroomopeningen
af en kan de voorruit aan de binnenzijdebeslaan, ook al is de stand
BUITENLUCHT gekozen. Laat, als dat
het geval is, het interieurfilter vervangen
door een officiële HYUNDAI Erkend
Reparateur.✽✽AANWIJZING
 Vervang het filter overeenkomstig het onderhoudsschema.
Als er onder ongunstige
omstandigheden gereden wordt,
bijvoorbeeld in een stoffige omgeving
of op slechte wegen, moet het
interieurfilter vaker worden
gecontroleerd en indien nodig worden
vervangen.
 Als de hoeveelheid uitstromende lucht plotseling sterk vermindert, moet het
systeem door een officiële HYUNDAI
Erkend Reparateur worden
gecontroleerd.
OHM048209
Buitenlucht
Gerecirculeerde lucht
Interieurfilter Aanjager
Verdamper
Kachelradiateur

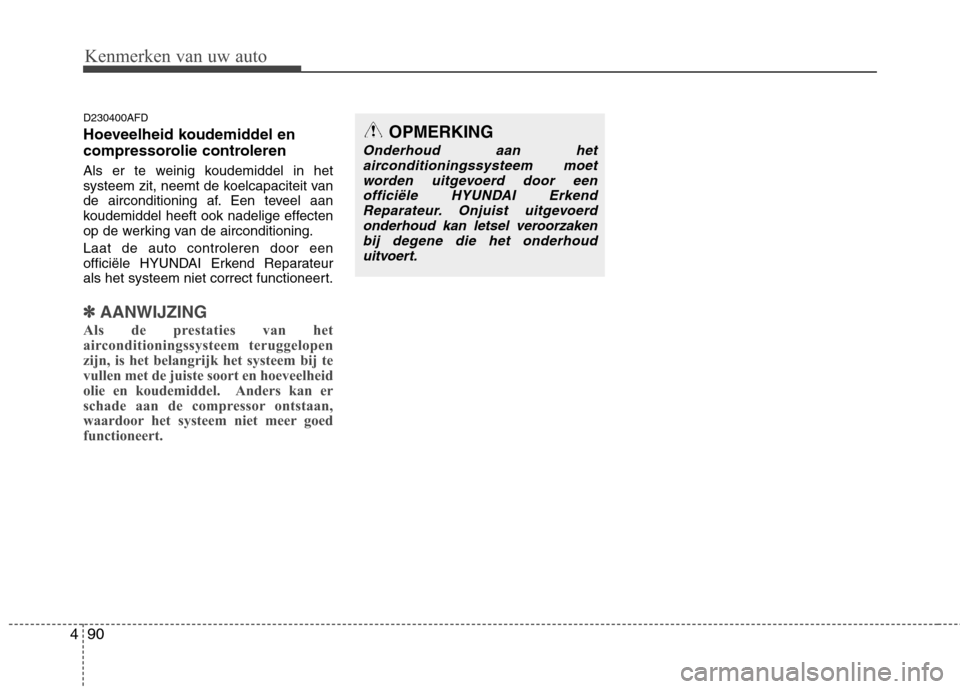

Kenmerken van uw auto
90
4
D230400AFD
Hoeveelheid koudemiddel en
compressorolie controleren
Als er te weinig koudemiddel in het
systeem zit, neemt de koelcapaciteit van
de airconditioning af. Een teveel aan
koudemiddel heeft ook nadelige effecten
op de werking van de airconditioning. Laat de auto controleren door een
officiële HYUNDAI Erkend Reparateur
als het systeem niet correct functioneert.
✽✽
AANWIJZING
Als de prestaties van het
airconditioningssysteem teruggelopen
zijn, is het belangrijk het systeem bij te
vullen met de juiste soort en hoeveelheid
olie en koudemiddel. Anders kan er
schade aan de compressor ontstaan,
waardoor het systeem niet meer goed
functioneert.
OPMERKING
Onderhoud aan het airconditioningssysteem moet
worden uitgevoerd door eenofficiële HYUNDAI ErkendReparateur. Onjuist uitgevoerd onderhoud kan letsel veroorzaken
bij degene die het onderhouduitvoert.

491
Kenmerken van uw auto

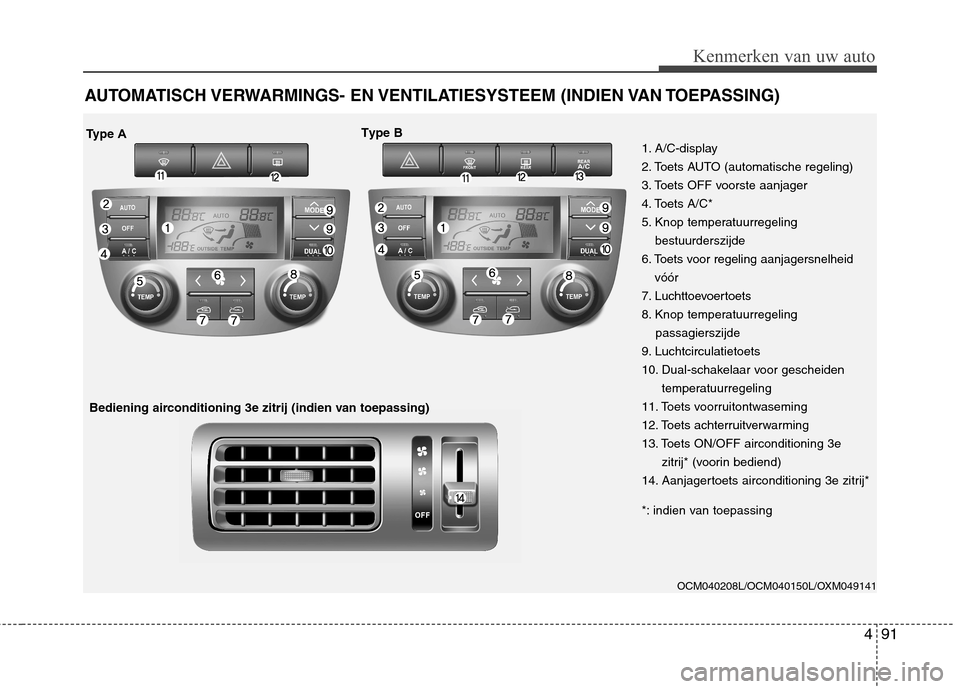

AUTOMATISCH VERWARMINGS- EN VENTILATIESYSTEEM (INDIEN VAN TOEPASSING)
OCM040208L/OCM040150L/OXM049141
1. A/C-display
2. Toets AUTO (automatische regeling)
3. Toets OFF voorste aanjager
4. Toets A/C*
5. Knop temperatuurregeling
bestuurderszijde
6. Toets voor regeling aanjagersnelheid vóór
7. Luchttoevoertoets
8. Knop temperatuurregeling passagierszijde
9. Luchtcirculatietoets
10. Dual-schakelaar voor gescheiden temperatuurregeling
11. Toets voorruitontwaseming
12. Toets achterruitverwarming
13. Toets ON/OFF airconditioning 3e zitrij* (voorin bediend)
14. Aanjagertoets airconditioning 3e zitrij*
*: indien van toepassing
Type A Type B
Bediening airconditioning 3e zitrij (indien van toepassing)

Kenmerken van uw auto
92
4

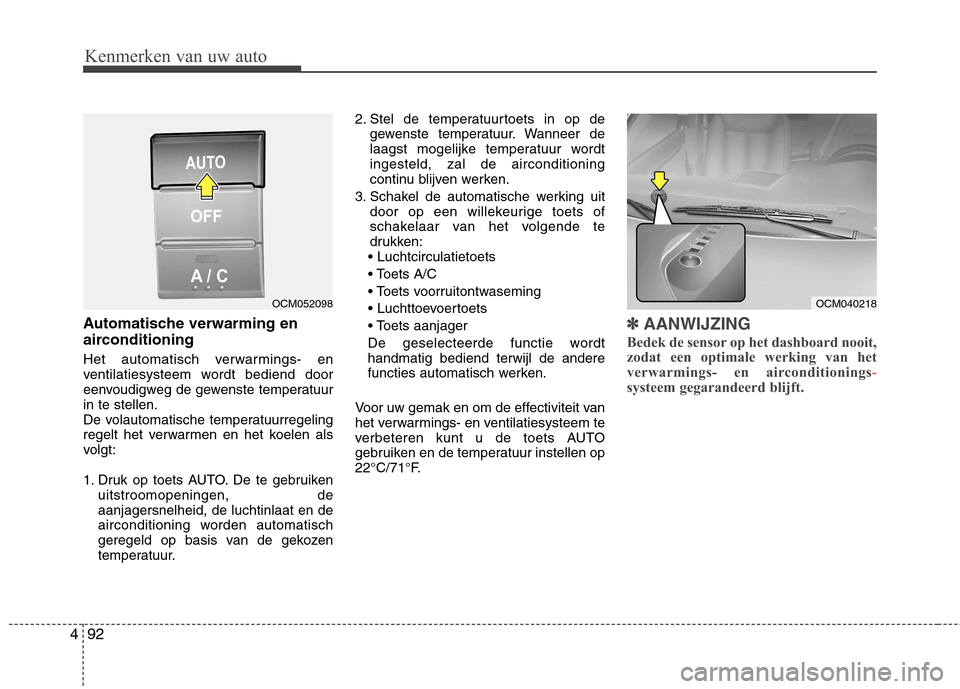

Automatische verwarming en
airconditioning
Het automatisch verwarmings- en
ventilatiesysteem wordt bediend door
eenvoudigweg de gewenste temperatuurin te stellen.
De volautomatische temperatuurregeling
regelt het verwarmen en het koelen als
volgt:
1. Druk op toets AUTO. De te gebruiken
uitstroomopeningen, de aanjagersnelheid, de luchtinlaat en de
airconditioning worden automatisch
geregeld op basis van de gekozen
temperatuur. 2. Stel de temperatuurtoets in op de
gewenste temperatuur. Wanneer de
laagst mogelijke temperatuur wordtingesteld, zal de airconditioning
continu blijven werken.
3. Schakel de automatische werking uit door op een willekeurige toets of
schakelaar van het volgende te
drukken:





De geselecteerde functie wordt handmatig bediend terwijl de andere
functies automatisch werken.
Voor uw gemak en om de effectiviteit van
het verwarmings- en ventilatiesysteem te
verbeteren kunt u de toets AUTO
gebruiken en de temperatuur instellen op
22°C/71°F.✽✽ AANWIJZING
Bedek de sensor op het dashboard nooit,
zodat een optimale werking van het
verwarmings- en airconditionings
-systeem gegarandeerd blijft.
OCM040218OCM052098

493
Kenmerken van uw auto

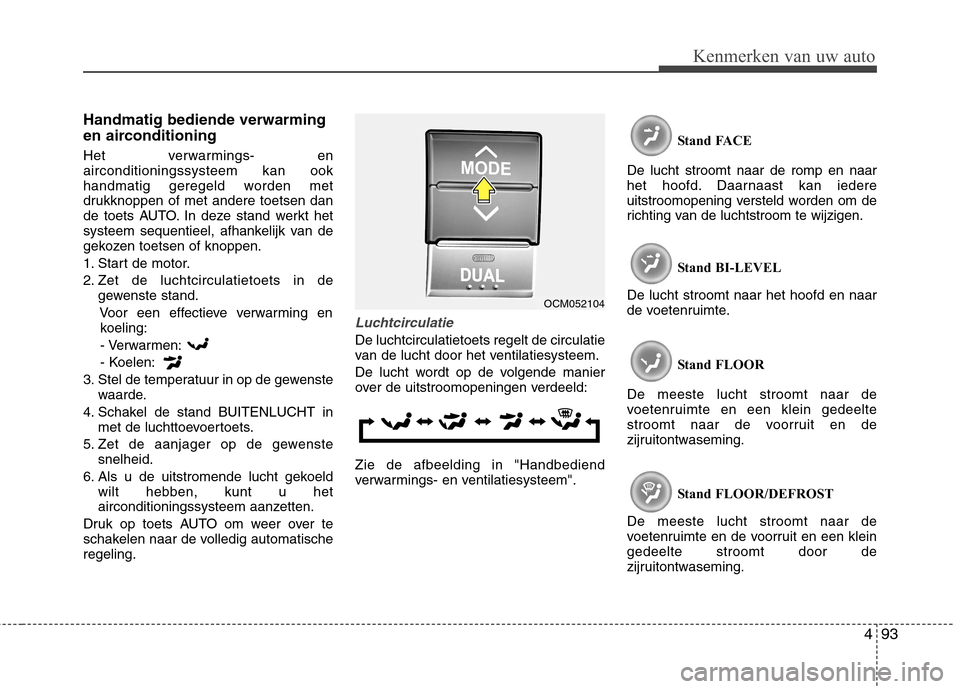

Handmatig bediende verwarming
en airconditioning
Het verwarmings- en airconditioningssysteem kan ook
handmatig geregeld worden met
drukknoppen of met andere toetsen dan
de toets AUTO. In deze stand werkt het
systeem sequentieel, afhankelijk van de
gekozen toetsen of knoppen.
1. Start de motor.
2. Zet de luchtcirculatietoets in degewenste stand.
Voor een effectieve verwarming enkoeling:
- Verwarmen:
- Koelen:
3. Stel de temperatuur in op de gewenste waarde.
4. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
5. Zet de aanjager op de gewenste snelheid.
6. Als u de uitstromende lucht gekoeld wilt hebben, kunt u het
airconditioningssysteem aanzetten.
Druk op toets AUTO om weer over te
schakelen naar de volledig automatischeregeling.
Luchtcirculatie
De luchtcirculatietoets regelt de circulatie
van de lucht door het ventilatiesysteem.
De lucht wordt op de volgende manier
over de uitstroomopeningen verdeeld: Zie de afbeelding in "Handbediend
verwarmings- en ventilatiesysteem". Stand FACE
De lucht stroomt naar de romp en naar
het hoofd. Daarnaast kan iedere
uitstroomopening versteld worden om de
richting van de luchtstroom te wijzigen.
Stand BI-LEVEL
De lucht stroomt naar het hoofd en naar
de voetenruimte.
Stand FLOOR
De meeste lucht stroomt naar de
voetenruimte en een klein gedeelte
stroomt naar de voorruit en de
zijruitontwaseming.
Stand FLOOR/DEFROST
De meeste lucht stroomt naar de
voetenruimte en de voorruit en een kleingedeelte stroomt door de
zijruitontwaseming.
OCM052104

Kenmerken van uw auto
94
4

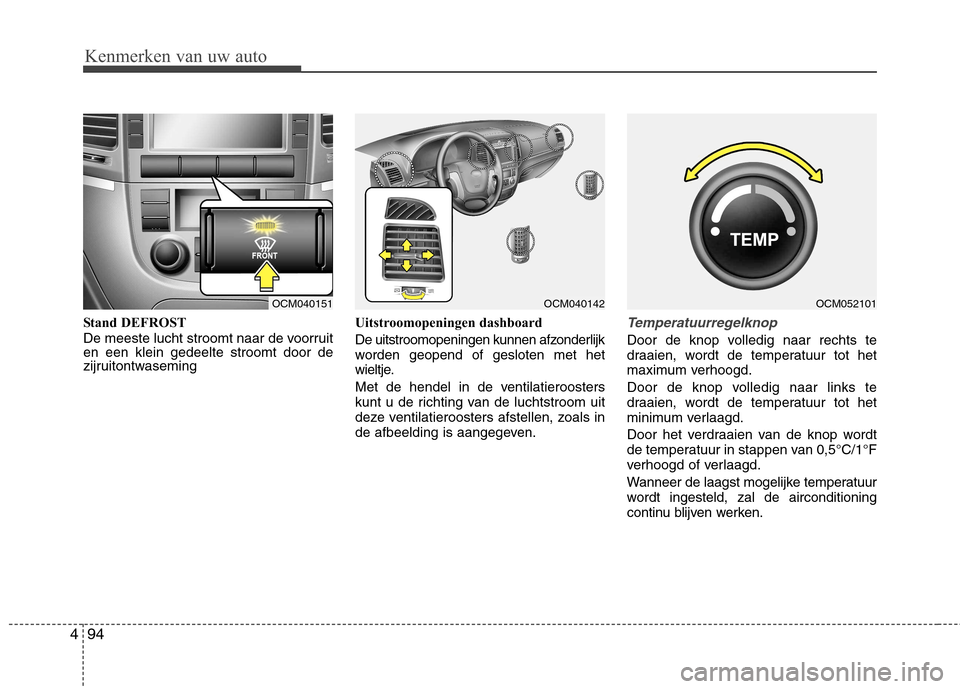

Stand DEFROST
De meeste lucht stroomt naar de voorruit en een klein gedeelte stroomt door de
zijruitontwaseming Uitstroomopeningen dashboard
De uitstroomopeningen kunnen afzonderlijk
worden geopend of gesloten met het
wieltje.
Met de hendel in de ventilatieroosters
kunt u de richting van de luchtstroom uit
deze ventilatieroosters afstellen, zoals in
de afbeelding is aangegeven.Temperatuurregelknop
Door de knop volledig naar rechts te
draaien, wordt de temperatuur tot het
maximum verhoogd.
Door de knop volledig naar links te
draaien, wordt de temperatuur tot het
minimum verlaagd.
Door het verdraaien van de knop wordt
de temperatuur in stappen van 0,5°C/1°F
verhoogd of verlaagd.
Wanneer de laagst mogelijke temperatuur
wordt ingesteld, zal de airconditioning
continu blijven werken.
OCM040151OCM040142OCM052101

495
Kenmerken van uw auto

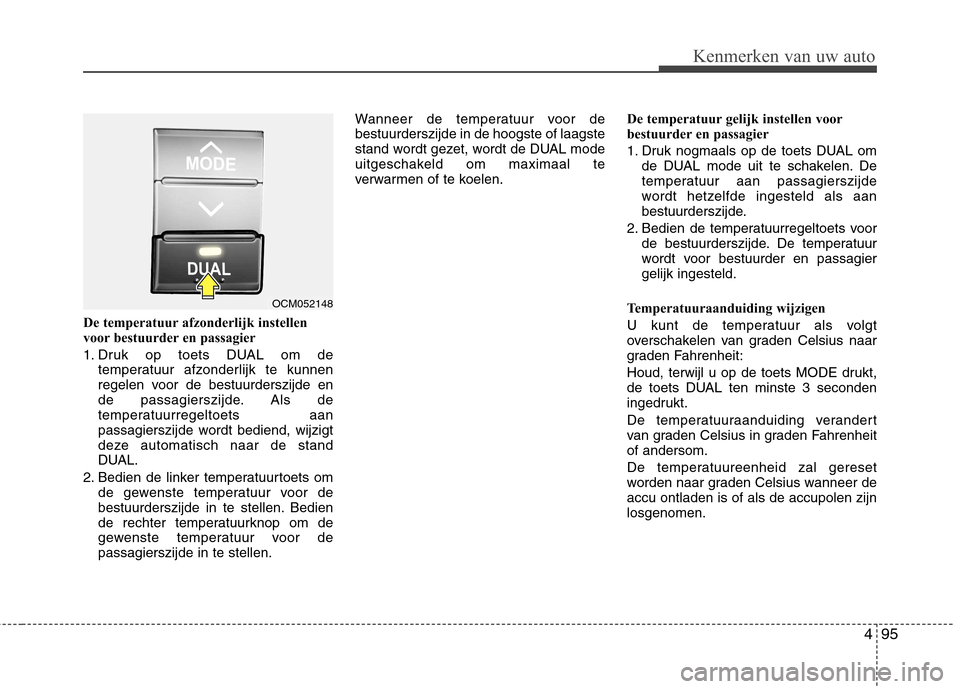

De temperatuur afzonderlijk instellen
voor bestuurder en passagier
1. Druk op toets DUAL om detemperatuur afzonderlijk te kunnen
regelen voor de bestuurderszijde en
de passagierszijde. Als de
temperatuurregeltoets aan
passagierszijde wordt bediend, wijzigt
deze automatisch naar de stand
DUAL.
2. Bedien de linker temperatuurtoets om de gewenste temperatuur voor de
bestuurderszijde in te stellen. Bedien
de rechter temperatuurknop om de
gewenste temperatuur voor depassagierszijde in te stellen. Wanneer de temperatuur voor debestuurderszijde in de hoogste of laagste
stand wordt gezet, wordt de DUAL mode
uitgeschakeld om maximaal te
verwarmen of te koelen.
De temperatuur gelijk instellen voor
bestuurder en passagier
1. Druk nogmaals op de toets DUAL om
de DUAL mode uit te schakelen. De
temperatuur aan passagierszijde
wordt hetzelfde ingesteld als aan
bestuurderszijde.
2. Bedien de temperatuurregeltoets voor de bestuurderszijde. De temperatuur
wordt voor bestuurder en passagiergelijk ingesteld.
Temperatuuraanduiding wijzigen
U kunt de temperatuur als volgt
overschakelen van graden Celsius naar
graden Fahrenheit:
Houd, terwijl u op de toets MODE drukt,
de toets DUAL ten minste 3 seconden
ingedrukt.
De temperatuuraanduiding verandert
van graden Celsius in graden Fahrenheitof andersom.
De temperatuureenheid zal gereset
worden naar graden Celsius wanneer deaccu ontladen is of als de accupolen zijnlosgenomen.
OCM052148

Kenmerken van uw auto
96
4

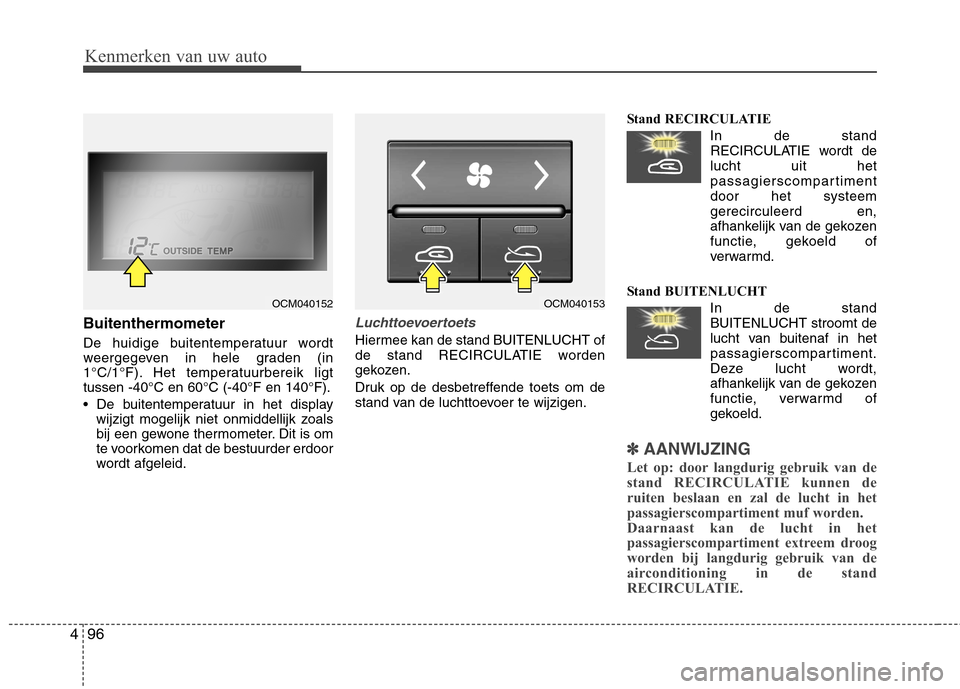

Buitenthermometer
De huidige buitentemperatuur wordt
weergegeven in hele graden (in
1°C/1°F). Het temperatuurbereik ligttussen -40°C en 60°C (-40°F en 140°F).

wijzigt mogelijk niet onmiddellijk zoals
bij een gewone thermometer. Dit is om
te voorkomen dat de bestuurder erdoor
wordt afgeleid.Luchttoevoertoets
Hiermee kan de stand BUITENLUCHT of
de stand RECIRCULATIE worden
gekozen.
Druk op de desbetreffende toets om de
stand van de luchttoevoer te wijzigen. Stand RECIRCULATIE
In de standRECIRCULATIE wordt delucht uit het
passagierscompartimentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT In de standBUITENLUCHT stroomt de
lucht van buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
✽✽ AANWIJZING
Let op: door langdurig gebruik van de
stand RECIRCULATIE kunnen de
ruiten beslaan en zal de lucht in het
passagierscompartiment muf worden.
Daarnaast kan de lucht in het
passagierscompartiment extreem droog
worden bij langdurig gebruik van de
airconditioning in de stand
RECIRCULATIE.
OCM040153OCM040152

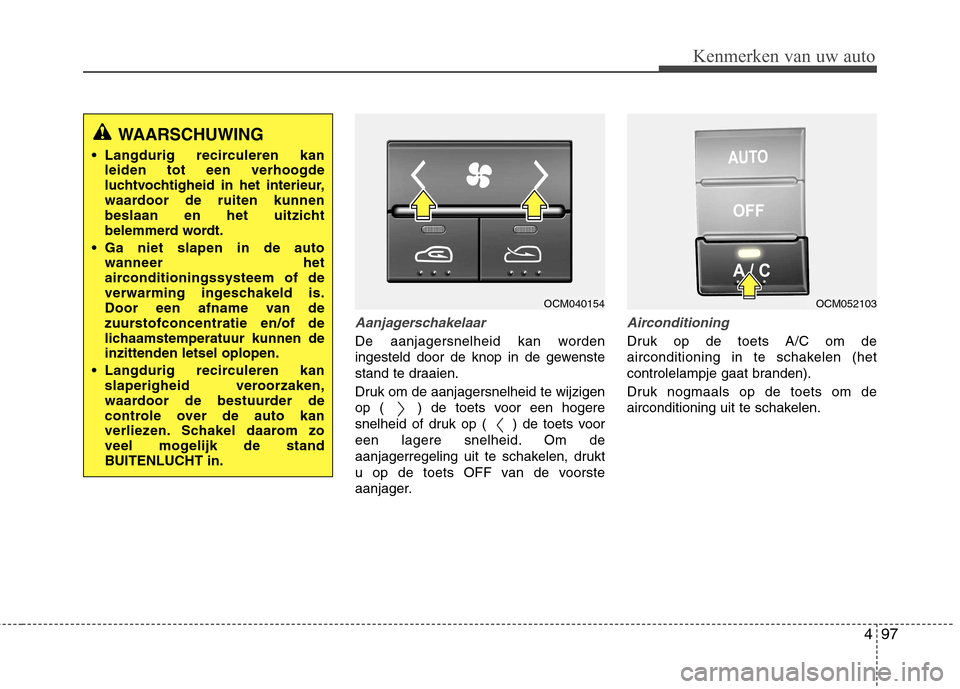

497
Kenmerken van uw auto
Aanjagerschakelaar
De aanjagersnelheid kan worden
ingesteld door de knop in de gewenste
stand te draaien.
Druk om de aanjagersnelheid te wijzigen
op ( ) de toets voor een hogere
snelheid of druk op ( ) de toets voor
een lagere snelheid. Om de
aanjagerregeling uit te schakelen, drukt
u op de toets OFF van de voorste
aanjager.
Airconditioning
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden).
Druk nogmaals op de toets om de
airconditioning uit te schakelen.
WAARSCHUWING
Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het interieur,
waardoor de ruiten kunnen
beslaan en het uitzicht
belemmerd wordt.
Ga niet slapen in de auto wanneer het
airconditioningssysteem of de
verwarming ingeschakeld is.
Door een afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnen deinzittenden letsel oplopen.
Langdurig recirculeren kan slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
BUITENLUCHT in.
OCM040154OCM052103
