Системы безопасности автомобиля
60 3
C040800AFD
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автомобиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости. Другими словами, не
следует удивляться тому, что
подушки безопасности не
раскрылись, а автомобиль
поврежден и даже не подлежит
восстановлению.
OCM030040/OCM030041/OCM030042/OCM030043/OXM039044
1234
Датчики столкновения системы подушек безопасности
(1) Блок управления подушками
безопасности SRSCM/Датчик
переворачивания (при наличии)
(2) Датчик лобового удара(3) Датчик бокового удара
(при наличии)
(4) Датчик бокового удара
(при наличии)

361
Системы безопасности автомобиля

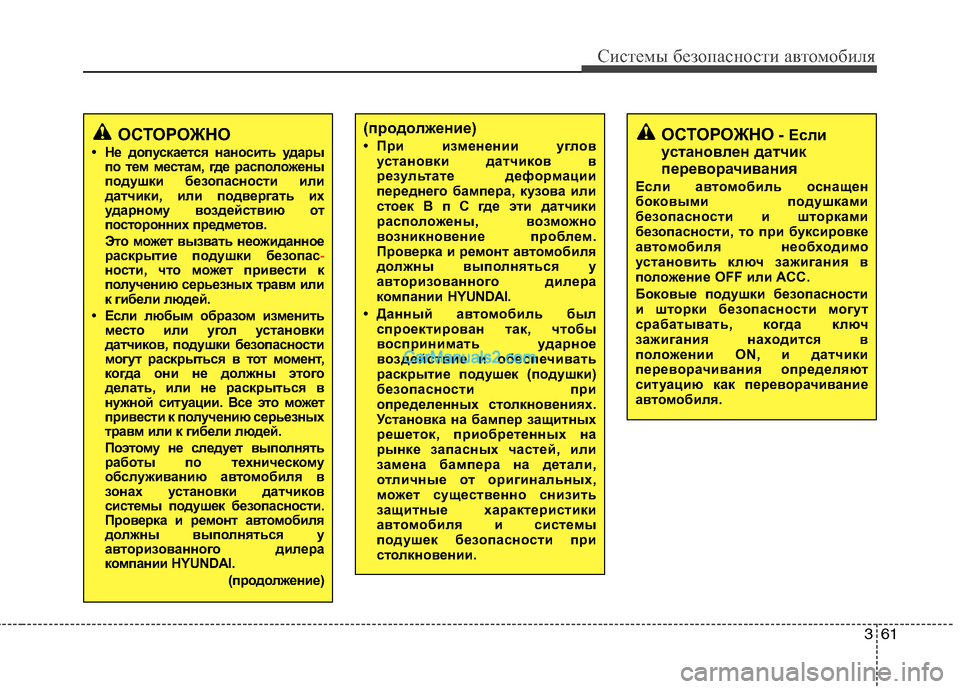

ОСТОРОЖНО
• Не допускается наносить удары
по тем местам, где расположены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки безопас
-ности, что может привести к
получению серьезных травм или
к гибели людей.
• Если любым образом изменить
место или угол установки
датчиков, подушки безопасности
могут раскрыться в тот момент,
когда они не должны этого
делать, или не раскрыться в
нужной ситуации. Все это может
привести к получению серьезных
травм или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Проверка и ремонт автомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
(продолжение)
(продолжение)
• При изменении углов
установки датчиков в
результате деформации
переднего бампера, кузова или
стоек В п C где эти датчики
расположены, возможно
возникновение проблем.
Проверка и ремонт автомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
• Данный автомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при
определенных столкновениях.
Установка на бампер защитных
решеток, приобретенных на
рынке запасных частей, или
замена бампера на детали,
отличные от оригинальных,
может существенно снизить
защитные характеристики
автомобиля и системы
подушек безопасности при
столкновении.ОСТОРОЖНО- Если
установлен датчик
переворачивания
Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.

Системы безопасности автомобиля
62 3
C040801AUN
Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом
столкновении в зависимости от его
интенсивности, скорости или
направления удара.
Боковые подушки безопасности и
занавески безопасности (при наличии)
Боковые подушки безопасности и/или
занавески безопасности надуваются,
если датчики столкновения
регистрируют удар, в зависимости от
силы, скорости и угла столкновения.Хотя передние подушки безопасности
(подушки безопасности водителя и
переднего пассажира) предназначены
для того, чтобы раскрываться только
при лобовом столкновении, они также
могут раскрыться при столкновениях
других типов в случае регистрации
существенного удара датчиками
лобового столкновения. Боковые
подушки безопасности (боковые
подушки и/или шторки безопасности)
должны срабатывать только при
боковых ударах, но они могут
срабатывать и при иных условиях,
если на боковые датчики ударов будет
оказано достаточной силы
воздействие.
Если шасси автомобиля подвергнется
воздействию ударов от неровностей
или от посторонних предметов на
проселочной дороге или на тротуаре,
подушки безопасности могут
раскрыться.
OVQ036018N
OXM039057
1VQA2084

363
Системы безопасности автомобиля
Проявляйте осторожность при
управлении автомобилем на дорогах
плохого качества или на
поверхностях, которые не
предназначены для дорожного
движения с тем. чтобы избежать
непреднамеренного раскрытия
подушек безопасности.
✽ ✽
К СВЕДЕНИЮ -Если
установлен датчик
переворачивания
Они также надуваются, если датчики
регистрируют переворачивание
автомобиля.
C040802AUN
Условия, при которых не
происходит раскрытия подушек
безопасности
• Подушки безопасности могут не
раскрыться в определенных
столкновениях при низкой скорости
движения. Они не предназначены
для того, чтобы раскрываться в
таких случаях, поскольку они не
смогут предоставить дополнительной
защиты к той, которая обеспечивается
ремнями безопасности в подобных
столкновениях.• Подушки безопасности не
предназначены для срабатывания
при задних столкновениях, поскольку
в таких случаях водитель и
пассажиры смещаются назад. В таком
случае подушки безопасности при их
раскрытии не смогут обеспечить
какой-либо дополнительной защиты.
1VQA2086OUN036087

Системы безопасности автомобиля
64 3
• Передние подушки безопасности
могут не раскрыться в случаях
боковых столкновений, поскольку
находящиеся в автомобиле люди
перемещаются в направлении
удара, и поэтому раскрытие
передних подушек безопасности в
таких ситуациях не обеспечит
дополнительной защиты этим
людям.
Впрочем, если автомобиль оснащен
боковыми подушками безопасности
и занавесками безопасности,
данные системы могут срабатывать
при определенных скоростях и углах
столкновения.• В столкновении под углом сила
удара может вызвать перемещение
людей, находящихся в автомобиле в
том направлении, в котором
подушки безопасности не смогут
обеспечить дополнительную защиту.
В связи с этим датчики могут не
выдать команду на раскрытие
подушек безопасности.• Непосредственно перед
столкновением обычно водители
прибегают к резкому торможению.
Это приводит к смещению вниз
передней части автомобиля, в
результате чего он оказывается под
транспортным средством с более
высоким дорожным просветом.
Подушки безопасности могут не
раскрыться при таком «подкате»,
поскольку уровень отрицательного
ускорения при этом может быть
существенно ниже заданного.
1VQA2089OVQ036018N1VQA2090

365
Системы безопасности автомобиля
• Передние подушки безопасности не
надуваются при переворачивании
автомобиля, поскольку они не
обеспечивают защиту пассажиров
при таких авариях.
✽ ✽
К СВЕДЕНИЮ -Если
установлен датчик
переворачивания
Впрочем, если автомобиль оснащен
боковыми подушками и занавесками
безопасности, они могут сработать
при переворачивании автомобиля,
когда оно определяется
соответствующим датчиком.
✽ ✽
К СВЕДЕНИЮ - Без датчика
переворачивания
Вместе с тем, боковые подушки
безопасности и/или надувные шторки
могут раскрыться при
переворачивании автомобиля в
условиях бокового столкновения, если
тот оснащен такими устройствами
пассивной безопас-ности.
• Подушки безопасности могут не
раскрыться при столкновении
автомобиля с такими предметами,
как столбы или деревья. В этом
случае удар приходится на
ограниченную поверхность, а его
полная сила не воспринимается
датчиками.
1VQA20921VQA2091

Системы безопасности автомобиля
66 3
C040900AUN

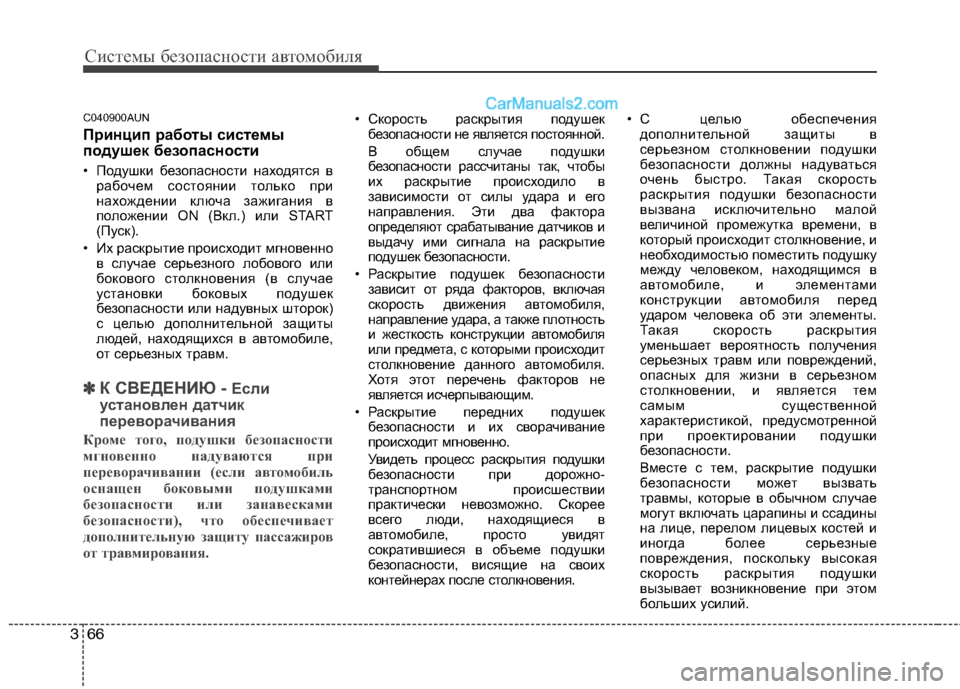

Принцип работы системы
подушек безопасности
• Подушки безопасности находятся в
рабочем состоянии только при
нахождении ключа зажигания в
положении ON (Вкл.) или START
(Пуск).
• Их раскрытие происходит мгновенно
в случае серьезного лобового или
бокового столкновения (в случае
установки боковых подушек
безопасности или надувных шторок)
с целью дополнительной защиты
людей, находящихся в автомобиле,
от серьезных травм.
✽ ✽
К СВЕДЕНИЮ -Если
установлен датчик
переворачивания
Кроме того, подушки безопасности
мгновенно надуваются при
переворачивании (если автомобиль
оснащен боковыми подушками
безопасности или занавесками
безопасности), что обеспечивает
дополнительную защиту пассажиров
от травмирования.
• Скорость раскрытия подушек
безопасности не является постоянной.
В общем случае подушки
безопасности рассчитаны так, чтобы
их раскрытие происходило в
зависимости от силы удара и его
направления. Эти два фактора
определяют срабатывание датчиков и
выдачу ими сигнала на раскрытие
подушек безопасности.
• Раскрытие подушек безопасности
зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также плотность
и жесткость конструкции автомобиля
или предмета, с которыми происходит
столкновение данного автомобиля.
Хотя этот перечень факторов не
является исчерпывающим.
• Раскрытие передних подушек
безопасности и их сворачивание
происходит мгновенно.
Увидеть процесс раскрытия подушки
безопасности при дорожно-
транспортном происшествии
практически невозможно. Скорее
всего люди, находящиеся в
автомобиле, просто увидят
сократившиеся в объеме подушки
безопасности, висящие на своих
контейнерах после столкновения.• С целью обеспечения
дополнительной защиты в
серьезном столкновении подушки
безопасности должны надуваться
очень быстро. Такая скорость
раскрытия подушки безопасности
вызвана исключительно малой
величиной промежутка времени, в
который происходит столкновение, и
необходимостью поместить подушку
между человеком, находящимся в
автомобиле, и элементами
конструкции автомобиля перед
ударом человека об эти элементы.
Такая скорость раскрытия
уменьшает вероятность получения
серьезных травм или повреждений,
опасных для жизни в серьезном
столкновении, и является тем
самым существенной
характеристикой, предусмотренной
при проектировании подушки
безопасности.
Вместе с тем, раскрытие подушки
безопасности может вызвать
травмы, которые в обычном случае
могут включать царапины и ссадины
на лице, перелом лицевых костей и
иногда более серьезные
повреждения, поскольку высокая
скорость раскрытия подушки
вызывает возникновение при этом
больших усилий.

367
Системы безопасности автомобиля

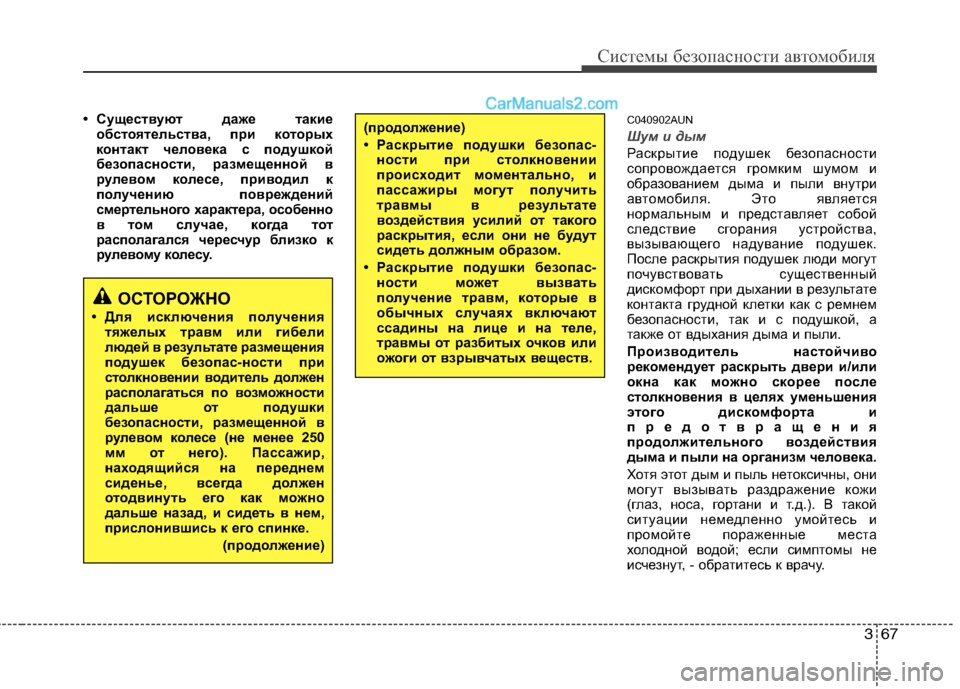

• Существуют даже такие
обстоятельства, при которых
контакт человека с подушкой
безопасности, размещенной в
рулевом колесе, приводил к
получению повреждений
смертельного характера, особенно
в том случае, когда тот
располагался чересчур близко к
рулевому колесу.C040902AUN
Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это является
нормальным и представляет собой
следствие сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный
дискомфорт при дыхании в результате
контакта грудной клетки как с ремнем
безопасности, так и с подушкой, а
также от вдыхания дыма и пыли.
Производитель настойчиво
рекомендует раскрыть двери и/или
окна как можно скорее после
столкновения в целях уменьшения
этого дискомфорта и
предотвращения
продолжительного воздействия
дыма и пыли на организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой
ситуации немедленно умойтесь и
промойте пораженные места
холодной водой; если симптомы не
исчезнут, - обратитесь к врачу.
ОСТОРОЖНО
• Для исключения получения
тяжелых травм или гибели
людей в результате размещения
подушек безопас-ности при
столкновении водитель должен
располагаться по возможности
дальше от подушки
безопасности, размещенной в
рулевом колесе (не менее 250
мм от него). Пассажир,
находящийся на переднем
сиденье, всегда должен
отодвинуть его как можно
дальше назад, и сидеть в нем,
прислонившись к его спинке.
(продолжение)
(продолжение)
• Раскрытие подушки безопас-
ности при столкновении
происходит моментально, и
пассажиры могут получить
травмы в результате
воздействия усилий от такого
раскрытия, если они не будут
сидеть должным образом.
• Раскрытие подушки безопас-
ности может вызвать
получение травм, которые в
обычных случаях включают
ссадины на лице и на теле,
травмы от разбитых очков или
ожоги от взрывчатых веществ.

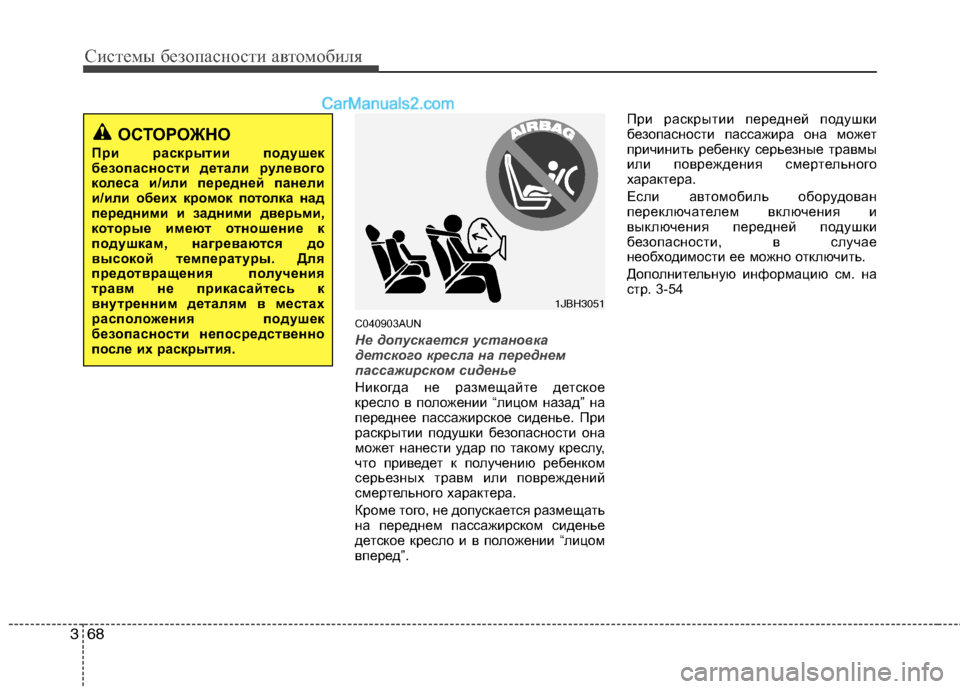

Системы безопасности автомобиля
68 3
C040903AUN
Не допускается установка
детского кресла на переднем
пассажирском сиденье
Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней подушки
безопасности пассажира она может
причинить ребенку серьезные травмы
или повреждения смертельного
характера.
Если автомобиль оборудован
переключателем включения и
выключения передней подушки
безопасности, в случае
необходимости ее можно отключить.
Дополнительную информацию см. на
стр. 3-54
1JBH3051
ОСТОРОЖНО
При раскрытии подушек
безопасности детали рулевого
колеса и/или передней панели
и/или обеих кромок потолка над
передними и задними дверьми,
которые имеют отношение к
подушкам, нагреваются до
высокой температуры. Для
предотвращения получения
травм не прикасайтесь к
внутренним деталям в местах
расположения подушек
безопасности непосредственно
после их раскрытия.

369

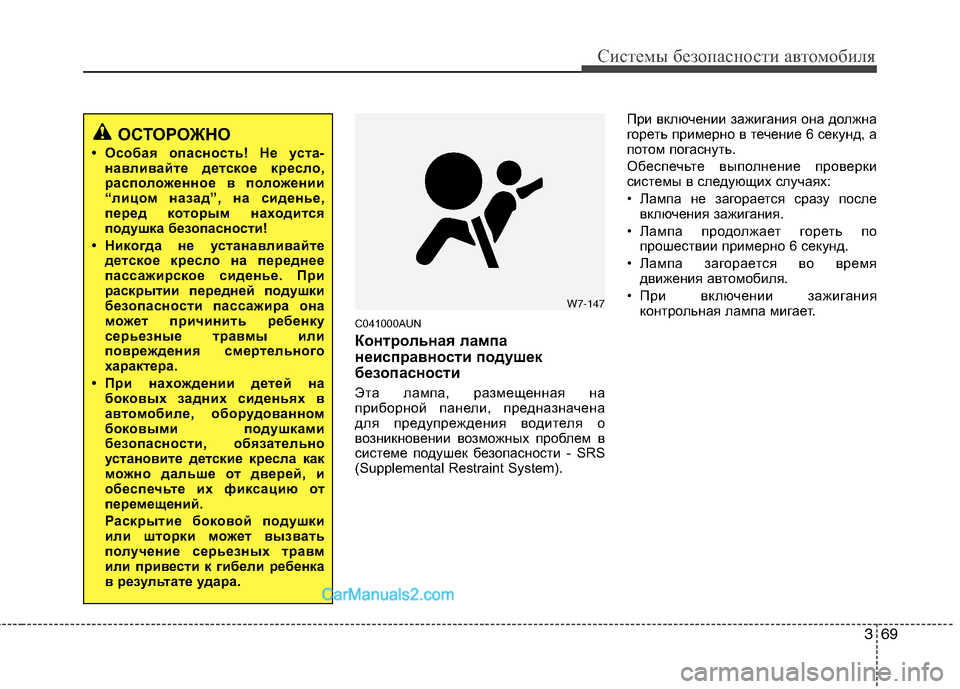

Системы безопасности автомобиля
C041000AUN
Контрольная лампа
неисправности подушек
безопасности
Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после
включения зажигания.
• Лампа продолжает гореть по
прошествии примерно 6 секунд.
• Лампа загорается во время
движения автомобиля.
• При включении зажигания
контрольная лампа мигает.
ОСТОРОЖНО
• Особая опасность! Не уста-
навливайте детское кресло,
расположенное в положении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте
детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
• При нахождении детей на
боковых задних сиденьях в
автомобиле, оборудованном
боковыми подушками
безопасности, обязательно
установите детские кресла как
можно дальше от дверей, и
обеспечьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.
W7-147
