Page 107 of 802
Klimaautomatik ...................................................3-200
Automatische Heizung und Klimatisierung .............3-201
Manuelle Steuerung der Heizung und
Klimaanlage.....................................................................3-202
Klimaregelung 3. Sitzreihe ..........................................3-207
Systemfunktion .............................................................3-207
Wartung der Anlage .....................................................3-210
Windschutzscheibe entfrosten und
beschlagfrei halten ............................................3-212
Manuelles Klimaregelsystem ......................................3-213
Automatisches Klimaregelsystem..............................3-214
Automatische Scheibenentfeuchtung
(nur für Klimaautomatik).............................................3-215
Zusatzfunktionen der klimaregelung ..............3-216
Belüftungsautomatik ....................................................3-216
Schiebedach-Umluftfunktion.....................................3-216
Staufächer ..........................................................3-217
Staufach in der Mittelkonsole ...................................3-217
Handschuhfach ..............................................................3-218
Kühlfach ..........................................................................3-218
Brillenfach.......................................................................3-219
Ablagefach ......................................................................3-219
Gepäckfach .....................................................................3-220
Innenausstattung ...............................................3-221
Aschenbecher ................................................................3-221
Getränkehalter...............................................................3-221
Sonnenblende ................................................................3-223
12V-steckdose ...............................................................3-224
USB-Ladegerät ..............................................................3-225
AC-Wechselrichter .......................................................3-226
Drahtloses Ladegerät für Mobiltelefone ................3-228
Uhr ....................................................................................3-230
Kleiderhaken ..................................................................3-230
Befestigungspunkt(e) für Fußmatten ......................3-231
Gepäcknetz (Halter) .....................................................3-232
Laderaumabdeckung ....................................................3-232
Seitenvorhang ................................................................3-234
Außenausstattung..............................................3-235
Dachreling .......................................................................3-235
3

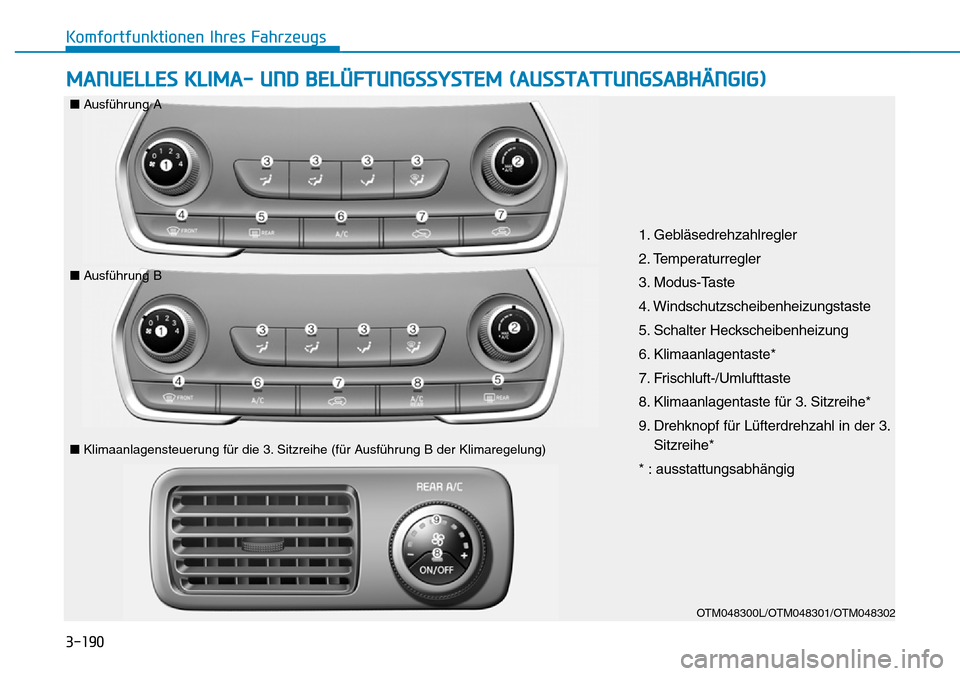

Page 294 of 802
3-190
Komfortfunktionen Ihres Fahrzeugs
MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OTM048300L/OTM048301/OTM048302
1. Gebläsedrehzahlregler
2. Temperaturregler
3. Modus-Taste
4. Windschutzscheibenheizungstaste
5. Schalter Heckscheibenheizung
6. Klimaanlagentaste*
7. Frischluft-/Umlufttaste
8. Klimaanlagentaste für 3. Sitzreihe*
9. Drehknopf für Lüfterdrehzahl in der 3.
Sitzreihe*
* : ausstattungsabhängig
■Ausführung A
■Ausführung B
■Klimaanlagensteuerung für die 3. Sitzreihe (für Ausführung B der Klimaregelung)

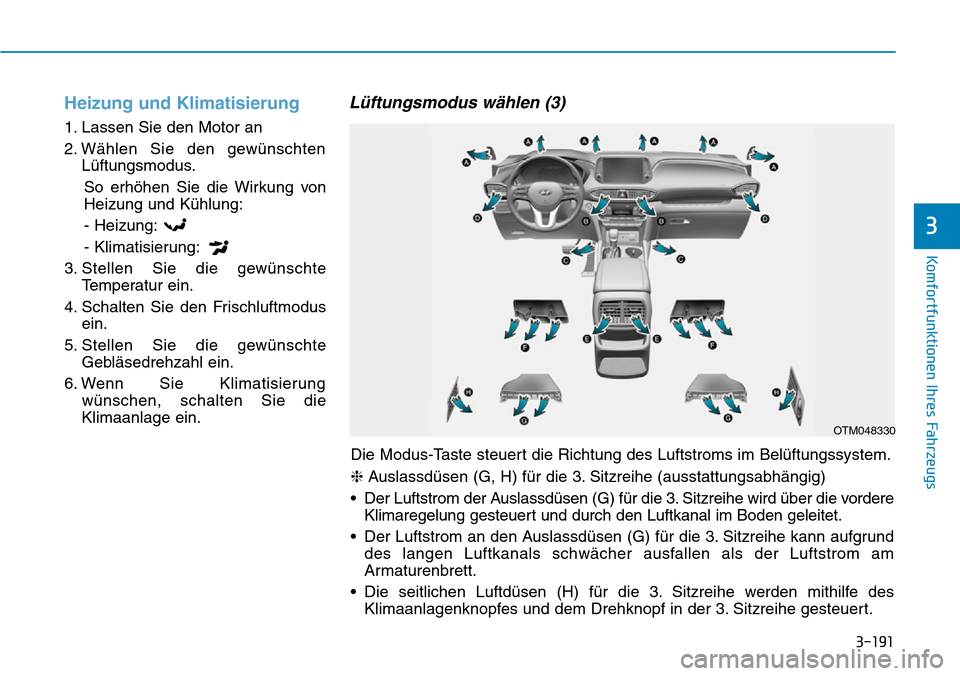

Page 295 of 802
3-191
Komfortfunktionen Ihres Fahrzeugs
3
Heizung und Klimatisierung
1. Lassen Sie den Motor an
2. Wählen Sie den gewünschten
Lüftungsmodus.
So erhöhen Sie die Wirkung von
Heizung und Kühlung:
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte
Temperatur ein.
4. Schalten Sie den Frischluftmodus
ein.
5. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung
wünschen, schalten Sie die
Klimaanlage ein.
Lüftungsmodus wählen (3)
Die Modus-Taste steuert die Richtung des Luftstroms im Belüftungssystem.
❈Auslassdüsen (G, H) für die 3. Sitzreihe (ausstattungsabhängig)
• Der Luftstrom der Auslassdüsen (G) für die 3. Sitzreihe wird über die vordere
Klimaregelung gesteuert und durch den Luftkanal im Boden geleitet.
• Der Luftstrom an den Auslassdüsen (G) für die 3. Sitzreihe kann aufgrund
des langen Luftkanals schwächer ausfallen als der Luftstrom am
Armaturenbrett.
• Die seitlichen Luftdüsen (H) für die 3. Sitzreihe werden mithilfe des
Klimaanlagenknopfes und dem Drehknopf in der 3. Sitzreihe gesteuert.
OTM048330

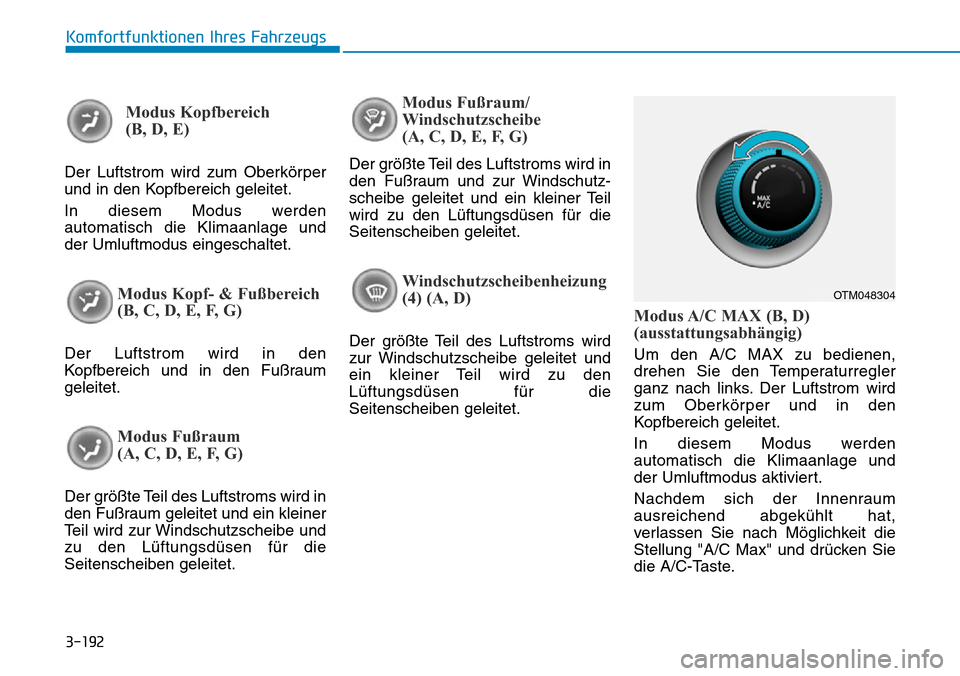

Page 296 of 802
3-192
Komfortfunktionen Ihres Fahrzeugs
Modus Kopfbereich
(B, D, E)
Der Luftstrom wird zum Oberkörper
und in den Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus eingeschaltet.
Modus Kopf- & Fußbereich
(B, C, D, E, F, G)
Der Luftstrom wird in den
Kopfbereich und in den Fußraum
geleitet.
Modus Fußraum
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner
Teil wird zur Windschutzscheibe und
zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus Fußraum/
Windschutzscheibe
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-
scheibe geleitet und ein kleiner Teil
wird zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Windschutzscheibenheizung
(4) (A, D)
Der größte Teil des Luftstroms wird
zur Windschutzscheibe geleitet und
ein kleiner Teil wird zu den
Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus A/C MAX (B, D)
(ausstattungsabhängig)
Um den A/C MAX zu bedienen,
drehen Sie den Temperaturregler
ganz nach links. Der Luftstrom wird
zum Oberkörper und in den
Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus aktiviert.
Nachdem sich der Innenraum
ausreichend abgekühlt hat,
verlassen Sie nach Möglichkeit die
Stellung "A/C Max" und drücken Sie
die A/C-Taste.
OTM048304

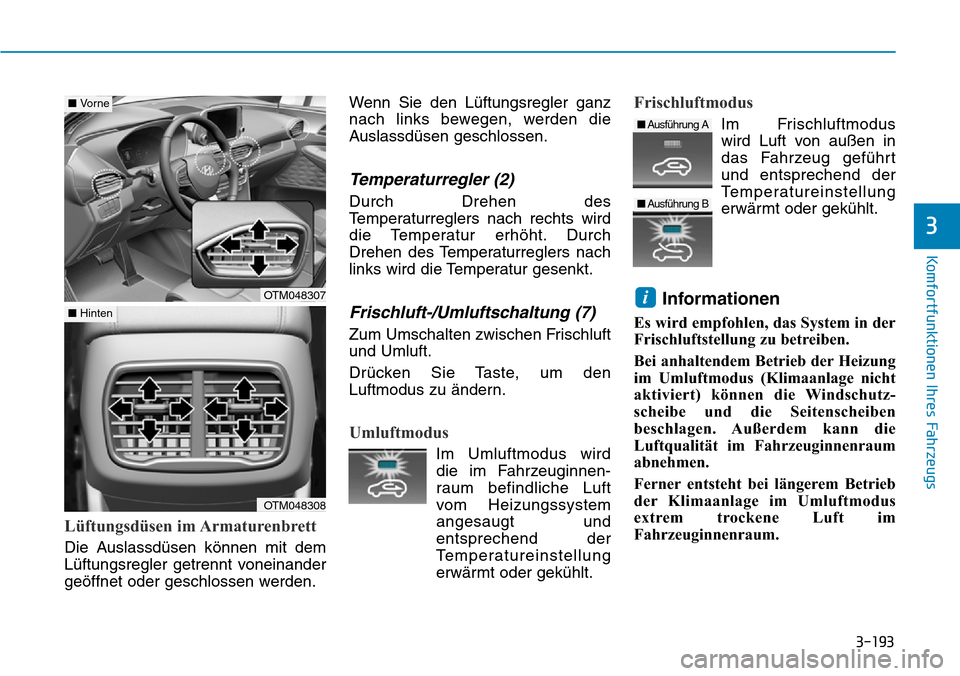

Page 297 of 802
3-193
Komfortfunktionen Ihres Fahrzeugs
3
Lüftungsdüsen im Armaturenbrett
Die Auslassdüsen können mit dem
Lüftungsregler getrennt voneinander
geöffnet oder geschlossen werden.Wenn Sie den Lüftungsregler ganz
nach links bewegen, werden die
Auslassdüsen geschlossen.
Temperaturregler (2)
Durch Drehen des
Temperaturreglers nach rechts wird
die Temperatur erhöht. Durch
Drehen des Temperaturreglers nach
links wird die Temperatur gesenkt.
Frischluft-/Umluftschaltung (7)
Zum Umschalten zwischen Frischluft
und Umluft.
Drücken Sie Taste, um den
Luftmodus zu ändern.
Umluftmodus
Im Umluftmodus wird
die im Fahrzeuginnen-
raum befindliche Luft
vom Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus
Im Frischluftmodus
wird Luft von außen in
das Fahrzeug geführt
und entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Informationen
Es wird empfohlen, das System in der
Frischluftstellung zu betreiben.
Bei anhaltendem Betrieb der Heizung
im Umluftmodus (Klimaanlage nicht
aktiviert) können die Windschutz-
scheibe und die Seitenscheiben
beschlagen. Außerdem kann die
Luftqualität im Fahrzeuginnenraum
abnehmen.
Ferner entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.
iOTM048307
■Vo r n e
OTM048308
■Hinten
■Ausführung A
■Ausführung B
Page 298 of 802
3-194
Komfortfunktionen Ihres Fahrzeugs
Gebläsedrehzahlregler (1)
Drehen Sie den Regler nach rechts,
um die Lüfterdrehzahl anzuheben
und den Luftstrom zu erhöhen.
Drehen Sie den Regler nach links,
um die Lüfterdrehzahl und den
Luftstrom zu reduzieren.
In der Reglerstellung "0" ist das
Gebläse ausgeschaltet.
Das Laufenlassen des Gebläses
bei eingeschalteter Zündung
(Stellung ON) kann dazu führen,
dass sich die Batterie entlädt.
Lassen Sie das Gebläse bei
laufendem Motor laufen.
Klimaanlage (6)
(ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. (Die
Kontrollleuchte im Schalter leuchtet
bei eingeschalteter Klimaanlage
auf.) Um die Klimaanlage
abzuschalten, drücken Sie nochmals
die Taste A/C.
Klimaregelung 3. Sitzreihe
(ausstattungsabhängig)
[A] : Vorne, [B] : Hinten links, [C] : Hinten rechts
So aktivieren Sie die Klimaregelung
der 3. Sitzreihe:
1. Betätigen Sie die Taste (8) zum
Ein-/Ausschalten der Klimaanlage
für die 3. Sitzreihe an der vorderen
Klimaanlagenbedientafel und
stellen Sie die Lüfterdrehzahl
mithilfe des Drehknopfes (9) zum
Regeln der Lüfterdrehzahl in der
3. Sitzreihe auf die gewünschte
Stufe ein. (Die Kontrollleuchte der
Ein-/Ausschalttaste leuchtet auf.)
ANMERKUNG
•Wenn die Klimatisierung über
einen längeren Zeitraum im
Umluftmodus stattfindet,
kann dies zu erhöhter Luft-
feuchtigkeit im Fahrzeug-
innenraum führen. Dadurch
können die Scheiben
beschlagen und die Sicht
kann behindert werden.
•Schlafen Sie nicht bei
eingeschalteter Klimaanlage
oder Heizung in einem
Fahrzeug. Dies könnte auf-
grund von Sauerstoffmangel
und/ oder dem Absinken
der Körpertemperatur zu
schweren Gesundheitsschä-
den oder zum Tod führen.
•Lang andauernder Betrieb
des Klimasystems im Umluft-
modus kann zu Müdigkeit,
Schläfrigkeit und zum Verlust
der Kontrolle über das
Fahrzeug führen. Fahren Sie
so viel wie möglich im
Frischluftmodus, damit Luft
von außen zugeführt wird.
VORSICHT
OTM048312L

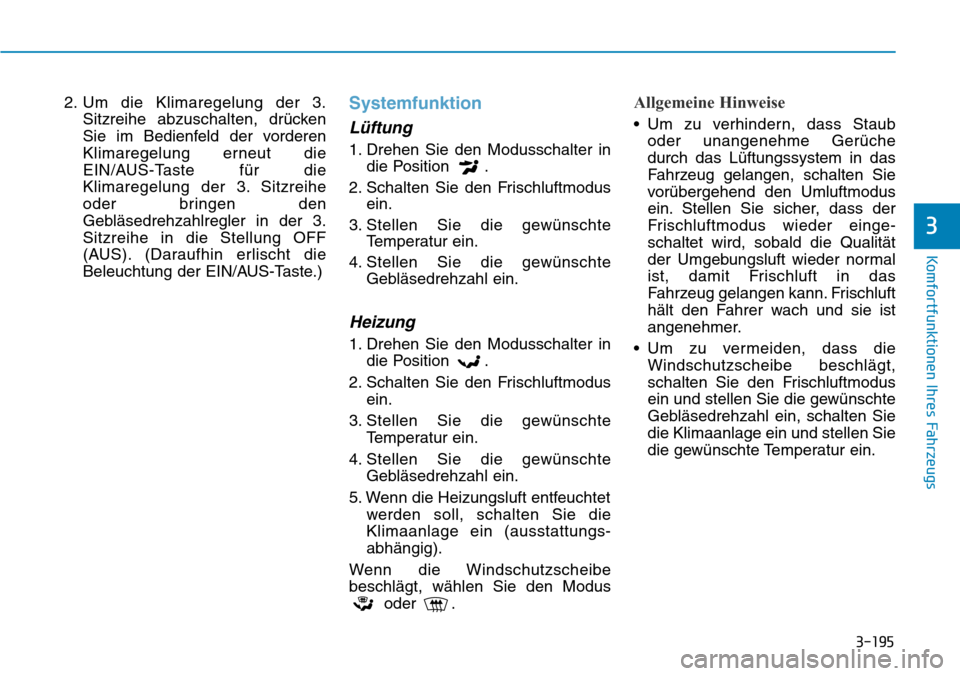

Page 299 of 802
3-195
Komfortfunktionen Ihres Fahrzeugs
3
2. Um die Klimaregelung der 3.
Sitzreihe abzuschalten, drücken
Sie im Bedienfeld der vorderen
Klimaregelung erneut die
EIN/AUS-Taste für die
Klimaregelung der 3. Sitzreihe
oder bringen den
Gebläsedrehzahlregler in der 3.
Sitzreihe in die Stellung OFF
(AUS). (Daraufhin erlischt die
Beleuchtung der EIN/AUS-Taste.)Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in
die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in
die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
5. Wenn die Heizungsluft entfeuchtet
werden soll, schalten Sie die
Klimaanlage ein (ausstattungs-
abhängig).
Wenn die Windschutzscheibe
beschlägt, wählen Sie den Modus
oder .
Allgemeine Hinweise
• Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftungssystem in das
Fahrzeug gelangen, schalten Sie
vorübergehend den Umluftmodus
ein. Stellen Sie sicher, dass der
Frischluftmodus wieder einge-
schaltet wird, sobald die Qualität
der Umgebungsluft wieder normal
ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
• Um zu vermeiden, dass die
Windschutzscheibe beschlägt,
schalten Sie den Frischluftmodus
ein und stellen Sie die gewünschte
Gebläsedrehzahl ein, schalten Sie
die Klimaanlage ein und stellen Sie
die gewünschte Temperatur ein.

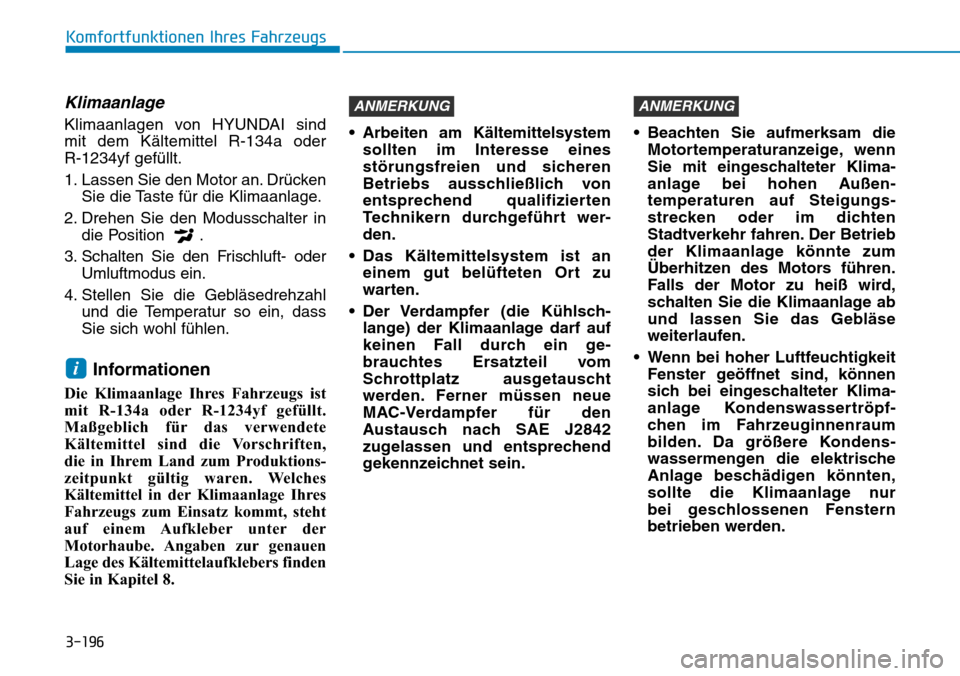

Page 300 of 802
3-196
Komfortfunktionen Ihres Fahrzeugs
Klimaanlage
Klimaanlagen von HYUNDAI sind
mit dem Kältemittel R-134a oder
R-1234yf gefüllt.
1. Lassen Sie den Motor an. Drücken
Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in
die Position .
3. Schalten Sie den Frischluft- oder
Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl
und die Temperatur so ein, dass
Sie sich wohl fühlen.
Informationen
Die Klimaanlage Ihres Fahrzeugs ist
mit R-134a oder R-1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften,
die in Ihrem Land zum Produktions-
zeitpunkt gültig waren. Welches
Kältemittel in der Klimaanlage Ihres
Fahrzeugs zum Einsatz kommt, steht
auf einem Aufkleber unter der
Motorhaube. Angaben zur genauen
Lage des Kältemittelaufklebers finden
Sie in Kapitel 8.• Arbeiten am Kältemittelsystem
sollten im Interesse eines
störungsfreien und sicheren
Betriebs ausschließlich von
entsprechend qualifizierten
Technikern durchgeführt wer-
den.
• Das Kältemittelsystem ist an
einem gut belüfteten Ort zu
warten.
• Der Verdampfer (die Kühlsch-
lange) der Klimaanlage darf auf
keinen Fall durch ein ge-
brauchtes Ersatzteil vom
Schrottplatz ausgetauscht
werden. Ferner müssen neue
MAC-Verdampfer für den
Austausch nach SAE J2842
zugelassen und entsprechend
gekennzeichnet sein.• Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn
Sie mit eingeschalteter Klima-
anlage bei hohen Außen-
temperaturen auf Steigungs-
strecken oder im dichten
Stadtverkehr fahren. Der Betrieb
der Klimaanlage könnte zum
Überhitzen des Motors führen.
Falls der Motor zu heiß wird,
schalten Sie die Klimaanlage ab
und lassen Sie das Gebläse
weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können
sich bei eingeschalteter Klima-
anlage Kondenswassertröpf-
chen im Fahrzeuginnenraum
bilden. Da größere Kondens-
wassermengen die elektrische
Anlage beschädigen könnten,
sollte die Klimaanlage nur
bei geschlossenen Fenstern
betrieben werden.
ANMERKUNGANMERKUNG
i
Page 301 of 802
3-197
Komfortfunktionen Ihres Fahrzeugs
3
Tipps für die Bedienung der
Klimaanlage
• Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze
Zeit die Fenster, damit die heiße
Luft aus dem Fahrzeug entweichen
kann.
• Wenn die gewünschte Abkühlung
erfolgt ist, schalten Sie wieder vom
Umluft- in den Frischluftmodus
zurück.
• Um zu verhindern, dass bei Regen
oder hoher Luftfeuchtigkeit die
Scheiben beschlagen, lassen Sie
bei geschlossenen Fenstern und
geschlossenem Schiebedach die
Klimaanlage laufen.
• Um die Funktionsbereitschaft der
Klimaanlage zu gewährleisten,
lassen Sie die Klimaanlage jeden
Monat einige Minuten lang laufen.• Bei extremer Nutzung der
Klimaanlage kann die Differenz
zwischen der Außentemperatur
und der Windschutzscheiben-
temperatur dazu führen, dass
die Windschutzscheibe von außen
beschlägt und die Sicht
beeinträchtigt. Bringen Sie in
diesem Fall den Betriebsarten-
regler in die Stellung und
stellen Sie mit dem Gebläseregler
die niedrigste Gebläsedrehzahl
ein.
Wartung der Anlage
Luftfilter des Klimasystems
[A] : Frischluft, [B] : Umluft
[C] : Luftfilter des Klimasystems, [D] : Gebläse
[E] : Verdampfer, [F] : Heizungskühler
Der Filter sitzt hinter dem
Handschuhfach. Er filtert Staub und
andere Schadstoffe, die über die
Heizungs- und Klimaanlage in das
Fahrzeug eindringen.
Wir empfehlen, den Luftfilter der
Klimaanlage in den laut Wartungs-
plan vorgeschriebenen Abständen
von einer HYUNDAI Vertrags-
werkstatt austauschen zu lassen.
OIK047401L
Page 302 of 802
3-198
Komfortfunktionen Ihres Fahrzeugs
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen
oder unbefestigten Straßen
eingesetzt wird, muss der Filter der
Klimaanlage häufiger geprüft und
nach Bedarf ersetzt werden.
Für den Fall, dass der Luftstrom
plötzlich nachlässt, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Wichtig ist, dass die korrekte
Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls kann der Kompressor
beschädigt werden und es kann
zu Fehlfunktionen des Klima-
systems kommen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn zu wenig Kältemittel
vorhanden ist, lässt die Leistung der
Klimaanlage nach. Die Leistung der
Klimaanlage wird auch dann
beeinträchtigt, wenn zu viel
Kältemittel eingefüllt wird.
Deshalb empfehlen wir, das System
bei Funktionsstörungen in einer
HYUNDAI Vertragswerkstatt inspi-
zieren zu lassen.
Wir empfehlen, die Wartung der
Klimaanlage in einer HYUNDAI
Vertragswerkstatt durchführen zu
lassen.
ANMERKUNG
Fahrzeuge mit R-1234yf
Da das Kältemittel
entflammbar ist und
unter sehr hohem
Druck steht, sollte die
Klimaanlage nur von
entsprechend ausge-
bildeten und qualifi-
zierten Technikern
gewartet werden. Wichtig ist,
dass die korrekte Sorte und
Menge Öl und Kältemittel
verwendet wird. Andernfalls
besteht die Gefahr von
Verletzungen und von Schäden
am Fahrzeug.
VORSICHT
Fahrzeuge mit R-134a
Da das Kältemittel
unter sehr hohem
Druck steht, sollte die
Klimaanlage nur von
entsprechend ausge-
bildeten und qualifizierten
Technikern gewartet werden.
Wichtig ist, dass die korrekte
Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr
von Verletzungen und von
Schäden am Fahrzeug.
VORSICHT
