Hyundai Sonata 2005 Ägarmanual (in Swedish)

1
BESKRIVNING AV BILENS FUNKTIONER
37
B990B04Y-GDT Sidokrockkuddar Sidokrockkuddarna är monterade på utsidan av de främre sätenas ryggstöd.De utlöser endast på den sida som utsätts för påkörning och skyddar överkropp och huvud på förarenalternativt passageraren. Kuddarna utlöser endast i sådana situationer där de beräknas ge skydd och alltså inte ialla krocksituationer. B990B02LZ
!VARNING:
o Det är viktigt att alltid använda säkerhetsbältena, som ger det bästa skyddet vid en eventuell kollision. Krockkuddarna är ettextra komplement för ökad säkerhet. Sidokrockkuddarna utlöser endast i samband medpåkörning från sidan och endast på den sida som påkörning sker. B990B01NF
Sidokro- cksensor
o För att ge bäst skydd är det viktigt
att sitta upprätt i sätet och ha bältet fastspänt. Föraren ska hållahänderna på ratten och passage- raren får inte hålla en arm mellan ryggstödet och dörren.
o Använd ingen extra överdrags- klädsel.
o Överdragsklädsel reducerar eller
eliminerar kuddarnas skydds- effekt.
o Montera inget på utsidan av
ryggstöden.
o Slå eller ruska inte hårt på utsidan
av ryggstöden.
o Häng inget på utsidan av
ryggstöden.
o Placera inget mellan ryggstödet och dörren. Ett paraply t ex kan skjutas iväg av krockkudden omden utlöser.
o För att undvika ofrivillig utlösning
av krockkudden och risk förpersonskador ska du undvika stötar mot sidokrocksensorn när tändningen är på.

1BESKRIVNING AV BILENS FUNKTIONER
38
!
B240C01HP
VARNING:
o Bakåtvänd barnstol får inte monteras i framsätet. Den kan krossas av en utlösande krockkudde.
o Gör inga modifieringar i krockkuddarnas komponentereller anslutningar och klistra ingadekaler där de är placerade.
o Vid rengöring av ytorna över
krockkuddarna ska du användaen mjuk trasa att torka med. Fukta den eventuellt i rent vatten. Använd ingen typ avrengöringsmedel.

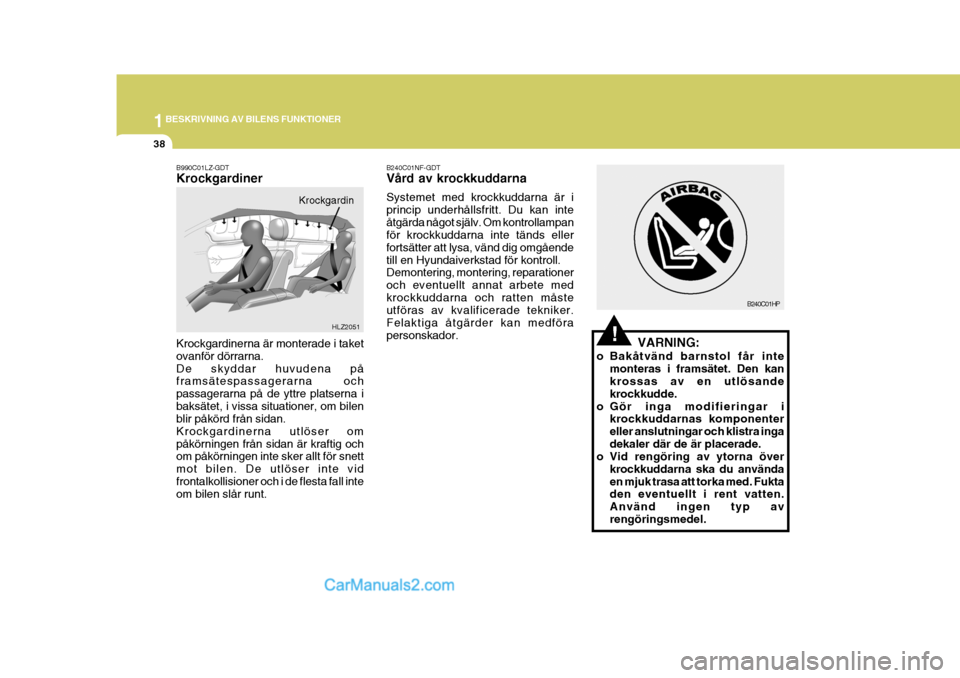

B240C01NF-GDT Vård av krockkuddarna Systemet med krockkuddarna är i princip underhållsfritt. Du kan inteåtgärda något själv. Om kontrollampan för krockkuddarna inte tänds eller fortsätter att lysa, vänd dig omgåendetill en Hyundaiverkstad för kontroll. Demontering, montering, reparationer och eventuellt annat arbete medkrockkuddarna och ratten måste utföras av kvalificerade tekniker. Felaktiga åtgärder kan medförapersonskador.
B990C01LZ-GDT Krockgardiner Krockgardinerna är monterade i taket ovanför dörrarna.De skyddar huvudena på framsätespassagerarna och passagerarna på de yttre platserna ibaksätet, i vissa situationer, om bilen blir påkörd från sidan. Krockgardinerna utlöser ompåkörningen från sidan är kraftig och om påkörningen inte sker allt för snett mot bilen. De utlöser inte vidfrontalkollisioner och i de flesta fall inte om bilen slår runt.
HLZ2051
Krockgardin

1
BESKRIVNING AV BILENS FUNKTIONER
39

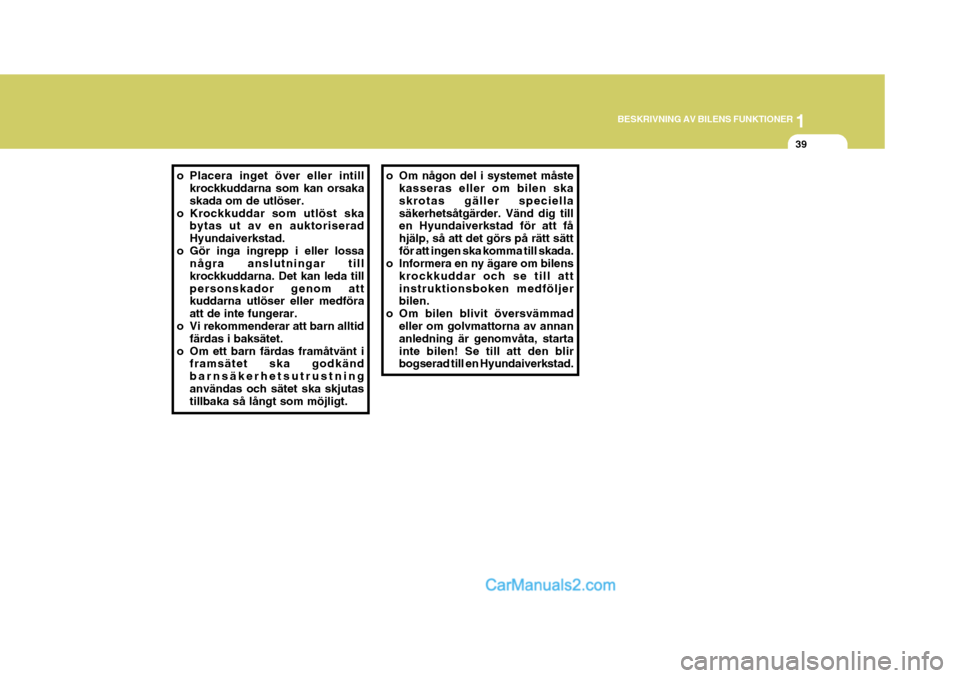

o Placera inget över eller intill
krockkuddarna som kan orsaka skada om de utlöser.
o Krockkuddar som utlöst ska bytas ut av en auktoriseradHyundaiverkstad.
o Gör inga ingrepp i eller lossa några anslutningar tillkrockkuddarna. Det kan leda tillpersonskador genom att kuddarna utlöser eller medföra att de inte fungerar.
o Vi rekommenderar att barn alltid färdas i baksätet.
o Om ett barn färdas framåtvänt i framsätet ska godkändbarnsäkerhetsutrustninganvändas och sätet ska skjutas tillbaka så långt som möjligt.o Om någon del i systemet måstekasseras eller om bilen ska skrotas gäller speciellasäkerhetsåtgärder. Vänd dig till en Hyundaiverkstad för att få hjälp, så att det görs på rätt sättför att ingen ska komma till skada.
o Informera en ny ägare om bilens
krockkuddar och se till attinstruktionsboken medföljer bilen.
o Om bilen blivit översvämmad
eller om golvmattorna av annananledning är genomvåta, starta inte bilen! Se till att den blir bogserad till en Hyundaiverkstad.

1BESKRIVNING AV BILENS FUNKTIONER

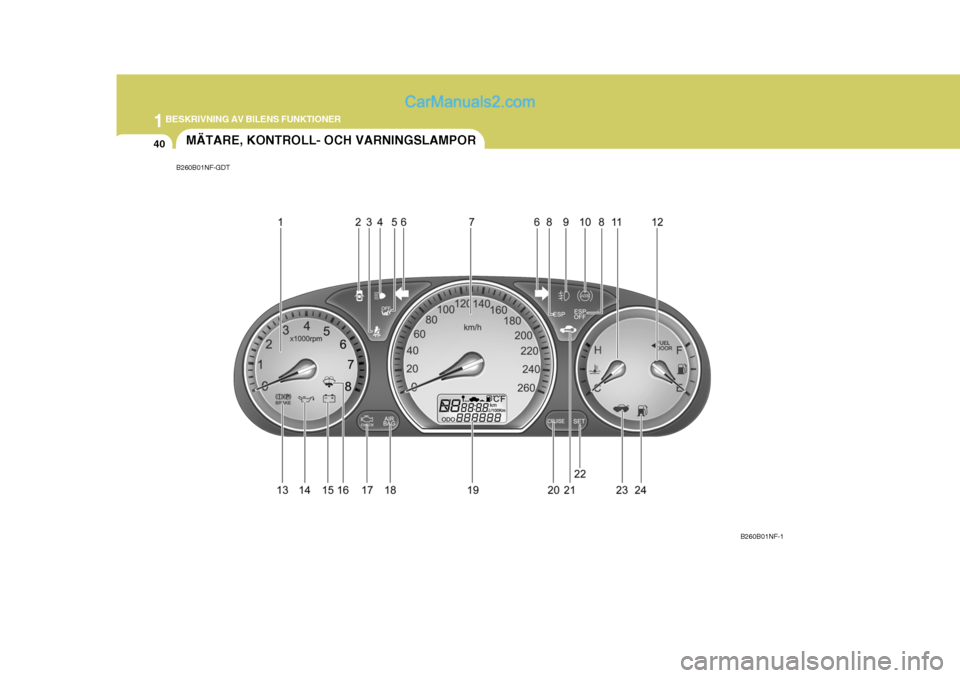

40MÄTARE, KONTROLL- OCH VARNINGSLAMPOR
B260B01NF-GDT
B260B01NF-1

1
BESKRIVNING AV BILENS FUNKTIONER
41

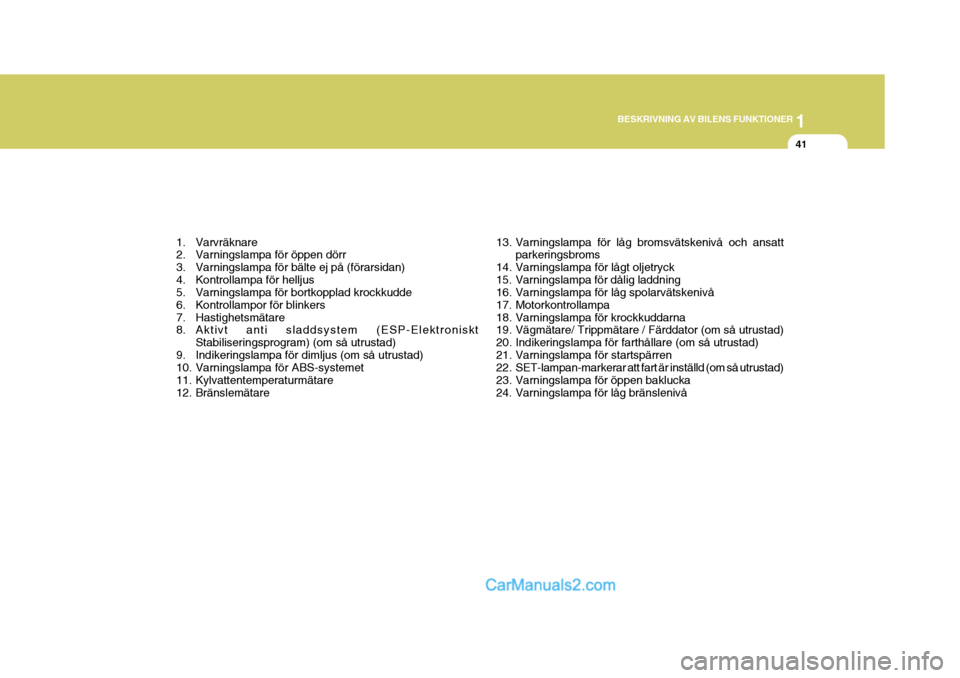

1. Varvräknare
2. Varningslampa för öppen dörr
3. Varningslampa för bälte ej på (förarsidan)
4. Kontrollampa för helljus
5. Varningslampa för bortkopplad krockkudde
6. Kontrollampor för blinkers
7. Hastighetsmätare
8. Aktivt anti sladdsystem (ESP-Elektroniskt Stabiliseringsprogram) (om så utrustad)
9. Indikeringslampa för dimljus (om så utrustad)
10. Varningslampa för ABS-systemet
11. Kylvattentemperaturmätare
12. Bränslemätare 13. Varningslampa för låg bromsvätskenivå och ansatt
parkeringsbroms
14. Varningslampa för lågt oljetryck
15. Varningslampa för dålig laddning
16. Varningslampa för låg spolarvätskenivå
17. Motorkontrollampa
18. Varningslampa för krockkuddarna
19. Vägmätare/ Trippmätare / Färddator (om så utrustad)
20. Indikeringslampa för farthållare (om så utrustad)
21. Varningslampa för startspärren
22. SET-lampan-markerar att fart är inställd (om så utrustad)
23. Varningslampa för öppen baklucka
24. Varningslampa för låg bränslenivå

1BESKRIVNING AV BILENS FUNKTIONER
42
B260A01Y-GDT
Indikeringslampa för
främre dimljus(om så utrustad)
Denna lampa tänds när du vrider startnyckeln till "ON" om strömställaren för de främre dimljusen är i läge "ON". B260D01A-ADT
Kontrollampor för blink- ers
Om lamporna lyser med fast sken eller blinkar ovanligt snabbt eller inte tändsalls när blinkers är på, kontrollera först om en blinkerslampa är trasig och byt den. Om felet kvarstår efter lampbyte,vänd dig till en auktoriserad Hyundaiverkstad.

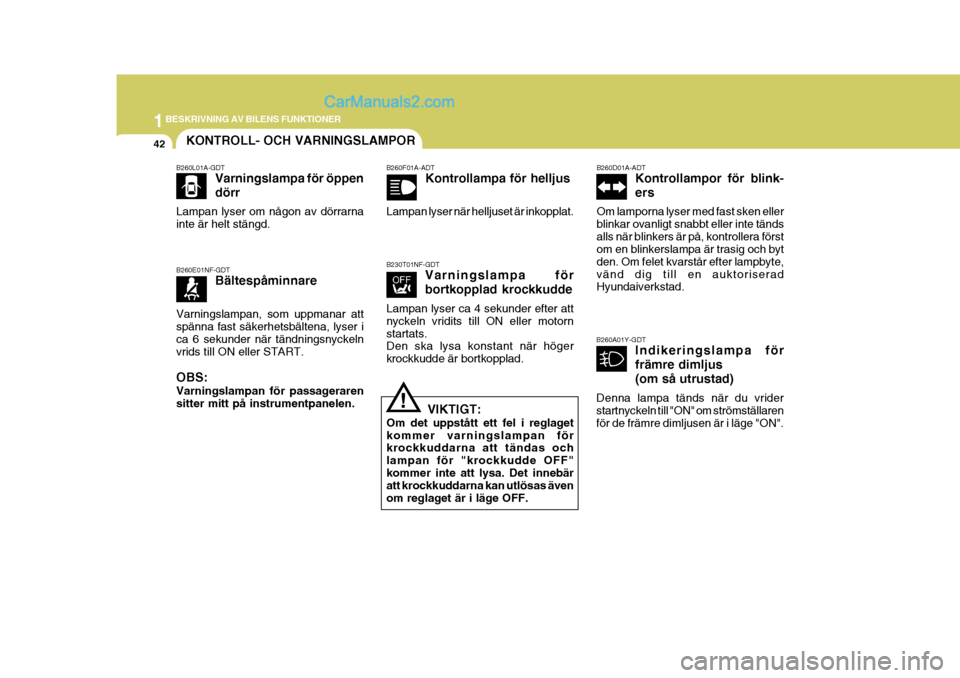

KONTROLL- OCH VARNINGSLAMPOR
B260L01A-GDT Varningslampa för öppen dörr
Lampan lyser om någon av dörrarna inte är helt stängd.
B260F01A-ADT Kontrollampa för helljus
Lampan lyser när helljuset är inkopplat.
B260E01NF-GDT Bältespåminnare
Varningslampan, som uppmanar att spänna fast säkerhetsbältena, lyser i ca 6 sekunder när tändningsnyckelnvrids till ON eller START. OBS: Varningslampan för passageraren sitter mitt på instrumentpanelen.B230T01NF-GDT Varningslampa för bortkopplad krockkudde
Lampan lyser ca 4 sekunder efter att nyckeln vridits till ON eller motornstartats. Den ska lysa konstant när höger krockkudde är bortkopplad.
! VIKTIGT:
Om det uppstått ett fel i reglaget kommer varningslampan för krockkuddarna att tändas och lampan för "krockkudde OFF"kommer inte att lysa. Det innebär att krockkuddarna kan utlösas även om reglaget är i läge OFF.

1
BESKRIVNING AV BILENS FUNKTIONER
43
!

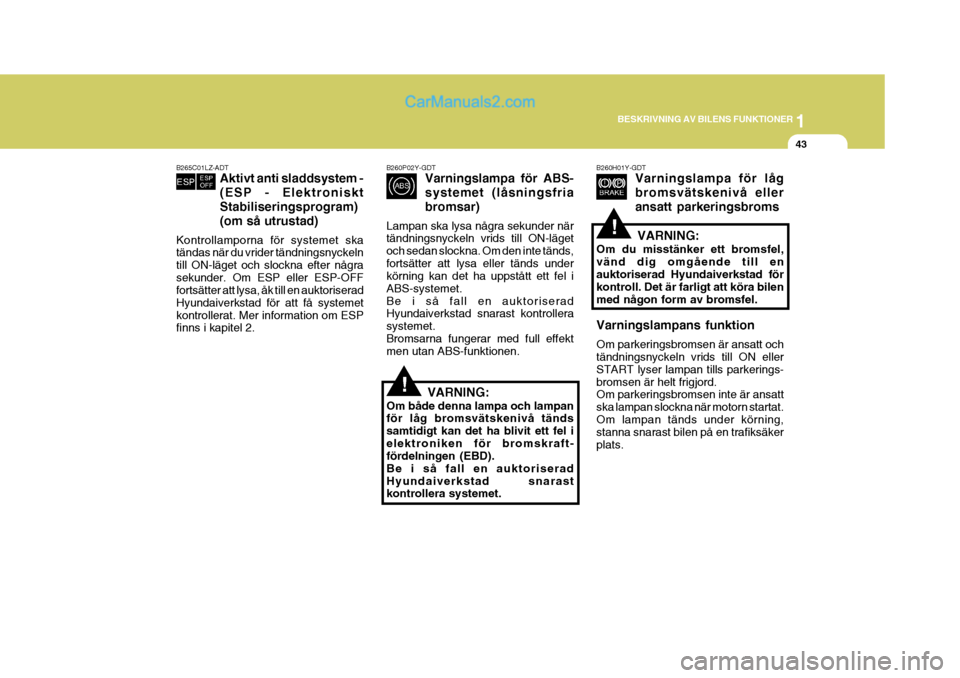

B260P02Y-GDT
Varningslampa för ABS- systemet (låsningsfriabromsar)
Lampan ska lysa några sekunder när tändningsnyckeln vrids till ON-läget och sedan slockna. Om den inte tänds,fortsätter att lysa eller tänds under körning kan det ha uppstått ett fel i ABS-systemet.Be i så fall en auktoriserad Hyundaiverkstad snarast kontrollera systemet.Bromsarna fungerar med full effekt men utan ABS-funktionen.
VARNING:
Om både denna lampa och lampan för låg bromsvätskenivå tänds samtidigt kan det ha blivit ett fel ielektroniken för bromskraft- fördelningen (EBD). Be i så fall en auktoriseradHyundaiverkstad snarast kontrollera systemet.
B265C01LZ-ADT Aktivt anti sladdsystem - (ESP - ElektronisktStabiliseringsprogram)(om så utrustad)
Kontrollamporna för systemet ska tändas när du vrider tändningsnyckeln till ON-läget och slockna efter någrasekunder. Om ESP eller ESP-OFF fortsätter att lysa, åk till en auktoriserad Hyundaiverkstad för att få systemetkontrollerat. Mer information om ESP finns i kapitel 2.
!
B260H01Y-GDT Varningslampa för låg bromsvätskenivå elleransatt parkeringsbroms
VARNING:
Om du misstänker ett bromsfel, vänd dig omgående till en auktoriserad Hyundaiverkstad för kontroll. Det är farligt att köra bilenmed någon form av bromsfel. Varningslampans funktion Om parkeringsbromsen är ansatt och tändningsnyckeln vrids till ON eller START lyser lampan tills parkerings-bromsen är helt frigjord. Om parkeringsbromsen inte är ansatt ska lampan slockna när motorn startat.Om lampan tänds under körning, stanna snarast bilen på en trafiksäker plats.

1BESKRIVNING AV BILENS FUNKTIONER
44

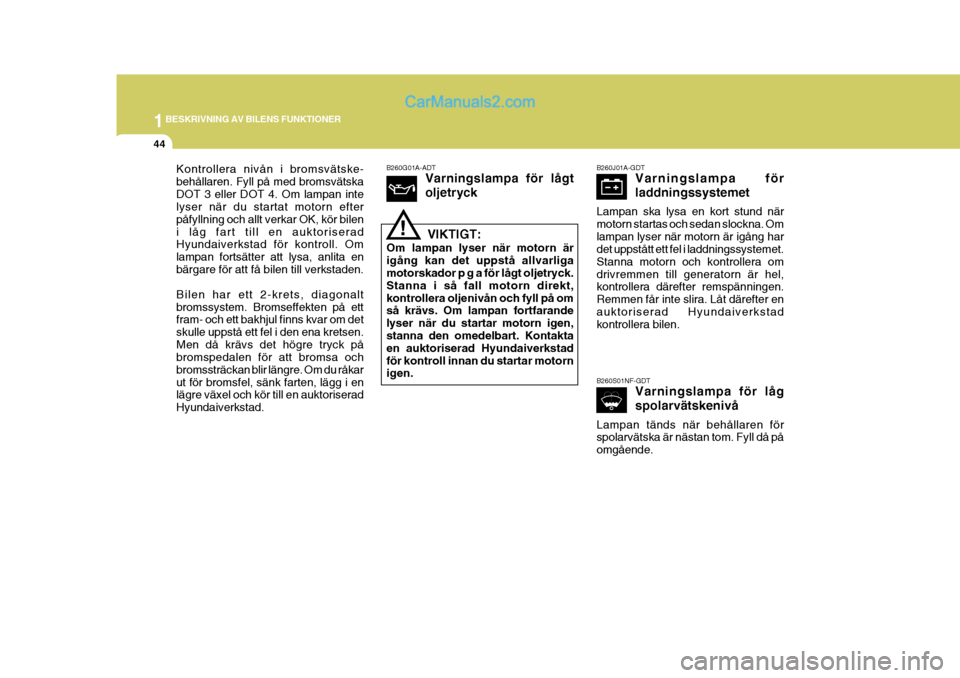

B260J01A-GDTVarningslampa för laddningssystemet
Lampan ska lysa en kort stund när motorn startas och sedan slockna. Omlampan lyser när motorn är igång har det uppstått ett fel i laddningssystemet. Stanna motorn och kontrollera omdrivremmen till generatorn är hel, kontrollera därefter remspänningen. Remmen får inte slira. Låt därefter enauktoriserad Hyundaiverkstad kontrollera bilen.
B260S01NF-GDT Varningslampa för låg spolarvätskenivå
Lampan tänds när behållaren för spolarvätska är nästan tom. Fyll då på omgående.
Kontrollera nivån i bromsvätske- behållaren. Fyll på med bromsvätskaDOT 3 eller DOT 4. Om lampan inte lyser när du startat motorn efter påfyllning och allt verkar OK, kör bileni låg fart till en auktoriserad Hyundaiverkstad för kontroll. Om lampan fortsätter att lysa, anlita enbärgare för att få bilen till verkstaden. Bilen har ett 2-krets, diagonalt bromssystem. Bromseffekten på ett fram- och ett bakhjul finns kvar om det skulle uppstå ett fel i den ena kretsen.Men då krävs det högre tryck på bromspedalen för att bromsa och bromssträckan blir längre. Om du råkarut för bromsfel, sänk farten, lägg i en lägre växel och kör till en auktoriserad Hyundaiverkstad. B260G01A-ADT
Varningslampa för lågt oljetryck
VIKTIGT:
Om lampan lyser när motorn är igång kan det uppstå allvarliga motorskador p g a för lågt oljetryck. Stanna i så fall motorn direkt,kontrollera oljenivån och fyll på om så krävs. Om lampan fortfarande lyser när du startar motorn igen, stanna den omedelbart. Kontakta en auktoriserad Hyundaiverkstadför kontroll innan du startar motorn igen.
!

1
BESKRIVNING AV BILENS FUNKTIONER
45

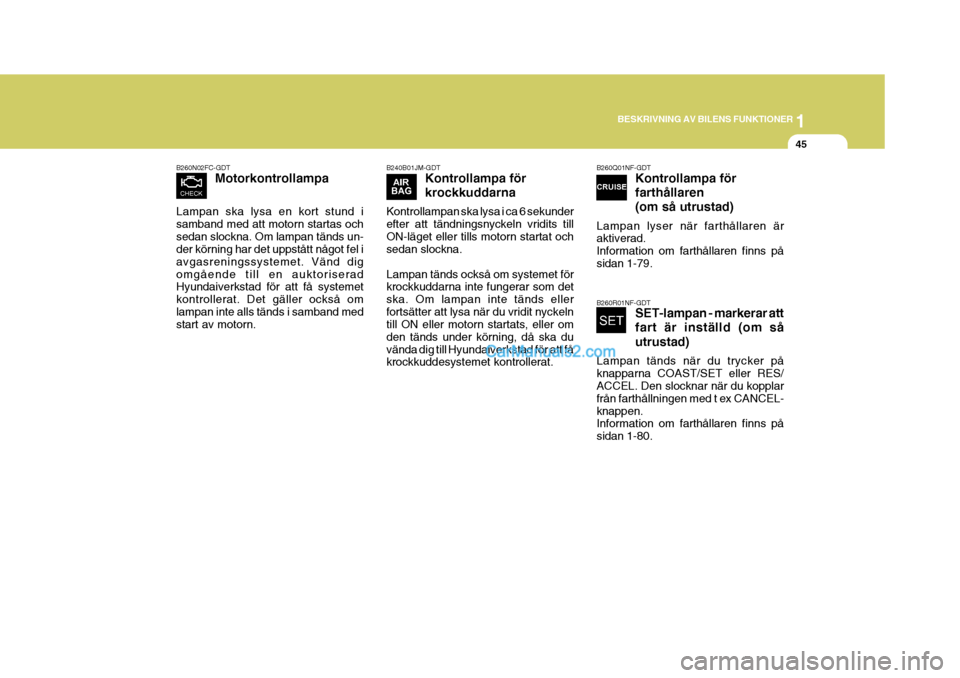

B260N02FC-GDT Motorkontrollampa
Lampan ska lysa en kort stund i samband med att motorn startas ochsedan slockna. Om lampan tänds un- der körning har det uppstått något fel i avgasreningssystemet. Vänd digomgående till en auktoriserad Hyundaiverkstad för att få systemet kontrollerat. Det gäller också omlampan inte alls tänds i samband med start av motorn.
B240B01JM-GDT Kontrollampa för krockkuddarna
Kontrollampan ska lysa i ca 6 sekunder efter att tändningsnyckeln vridits tillON-läget eller tills motorn startat och sedan slockna. Lampan tänds också om systemet för krockkuddarna inte fungerar som det ska. Om lampan inte tänds ellerfortsätter att lysa när du vridit nyckeln till ON eller motorn startats, eller om den tänds under körning, då ska duvända dig till Hyundaiverkstad för att få krockkuddesystemet kontrollerat.B260Q01NF-GDT Kontrollampa för farthållaren(om så utrustad)
Lampan lyser när farthållaren är aktiverad. Information om farthållaren finns påsidan 1-79.
B260R01NF-GDT SET-lampan - markerar att fart är inställd (om så utrustad)
Lampan tänds när du trycker på knapparna COAST/SET eller RES/ ACCEL. Den slocknar när du kopplar från farthållningen med t ex CANCEL-knappen. Information om farthållaren finns på sidan 1-80.

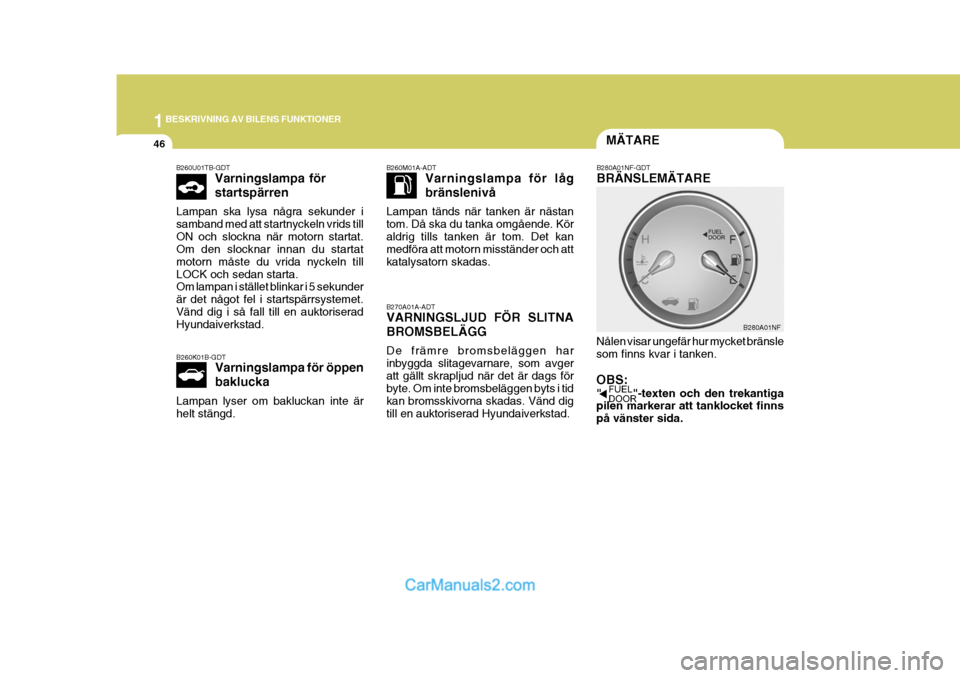

1BESKRIVNING AV BILENS FUNKTIONER
46MÄTARE
B270A01A-ADT VARNINGSLJUD FÖR SLITNA BROMSBELÄGG De främre bromsbeläggen har inbyggda slitagevarnare, som avgeratt gällt skrapljud när det är dags för byte. Om inte bromsbeläggen byts i tid kan bromsskivorna skadas. Vänd digtill en auktoriserad Hyundaiverkstad. B280A01NF-GDT BRÄNSLEMÄTARE
Nålen visar ungefär hur mycket bränsle som finns kvar i tanken. OBS: " "-texten och den trekantiga pilen markerar att tanklocket finns på vänster sida. B280A01NF
B260K01B-GDT
Varningslampa för öppen baklucka
Lampan lyser om bakluckan inte är helt stängd.
B260M01A-ADT Varningslampa för låg bränslenivå
Lampan tänds när tanken är nästan tom. Då ska du tanka omgående. Köraldrig tills tanken är tom. Det kan medföra att motorn misständer och att katalysatorn skadas.B260U01TB-GDT Varningslampa för startspärren
Lampan ska lysa några sekunder i samband med att startnyckeln vrids tillON och slockna när motorn startat. Om den slocknar innan du startat motorn måste du vrida nyckeln tillLOCK och sedan starta. Om lampan i stället blinkar i 5 sekunder är det något fel i startspärrsystemet.Vänd dig i så fall till en auktoriserad Hyundaiverkstad.
