Page 359 of 389
765
Wartung

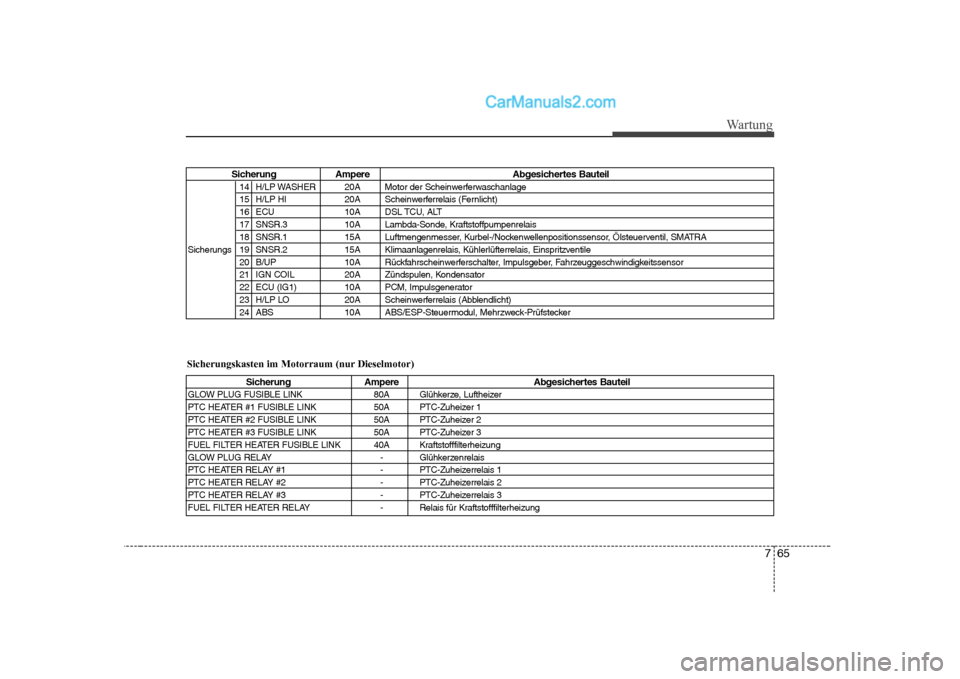

Sicherung Ampere Abgesichertes Bauteil
GLOW PLUG FUSIBLE LINK 80A Glühkerze, Luftheizer
PTC HEATER #1 FUSIBLE LINK 50A PTC-Zuheizer 1
PTC HEATER #2 FUSIBLE LINK 50A PTC-Zuheizer 2
PTC HEATER #3 FUSIBLE LINK 50A PTC-Zuheizer 3
FUEL FILTER HEATER FUSIBLE LINK 40A Kraftstofffilterheizung
GLOW PLUG RELAY - Glühkerzenrelais
PTC HEATER RELAY #1 - PTC-Zuheizerrelais 1
PTC HEATER RELAY #2 - PTC-Zuheizerrelais 2
PTC HEATER RELAY #3 - PTC-Zuheizerrelais 3
FUEL FILTER HEATER RELAY - Relais für Kraftstofffilterheizung
Sicherungskasten im Motorraum (nur Dieselmotor)
Sicherung Ampere Abgesichertes Bauteil
14 H/LP WASHER 20A Motor der Scheinwerferwaschanlage
15 H/LP HI 20A Scheinwerferrelais (Fernlicht)
16 ECU 10A DSL TCU, ALT
17 SNSR.3 10A Lambda-Sonde, Kraftstoffpumpenrelais
18 SNSR.1 15A Luftmengenmesser, Kurbel-/Nockenwellenpositionssensor, Ölsteuerventil, SMATRA
Sicherungs 19 SNSR.2 15A Klimaanlagenrelais, Kühlerlüfterrelais, Einspritzventile 20 B/UP 10A Rückfahrscheinwerferschalter, Impulsgeber, Fahrzeuggeschwindigkeitssensor
21 IGN COIL 20A Zündspulen, Kondensator
22 ECU (IG1) 10A PCM, Impulsgenerator
23 H/LP LO 20A Scheinwerferrelais (Abblendlicht)
24 ABS 10A ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker
