Hyundai Sonata

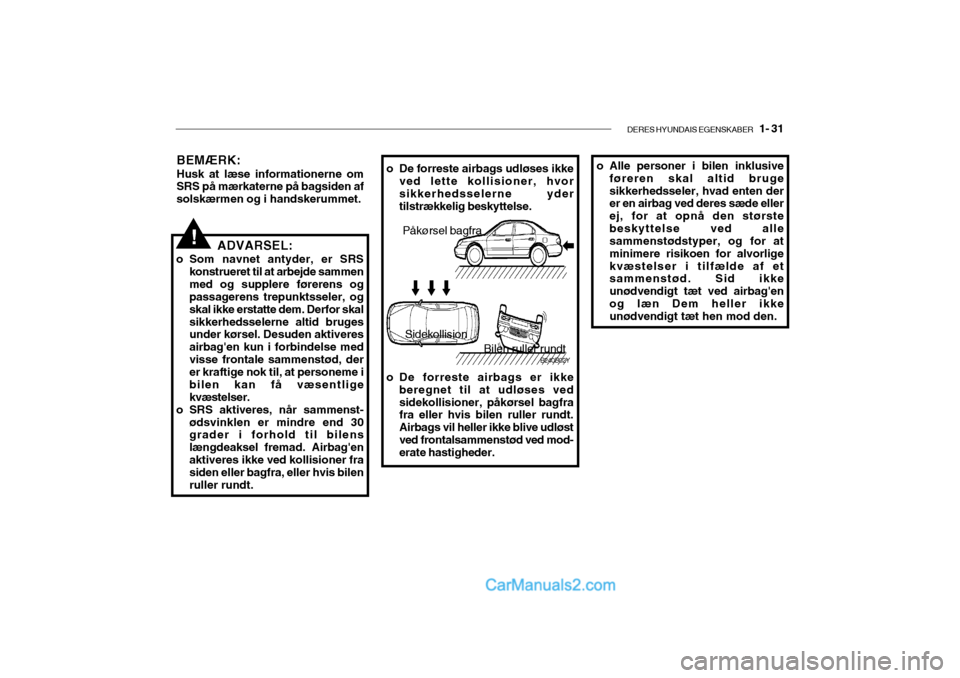

DERES HYUNDAIS EGENSKABER 1- 31
BEMÆRK: Husk at læse informationerne om SRS på mærkaterne på bagsiden af solskærmen og i handskerummet.
ADVARSEL:
o Som navnet antyder, er SRS konstrueret til at arbejde sammenmed og supplere førerens og passagerens trepunktsseler, og skal ikke erstatte dem. Derfor skalsikkerhedsselerne altid bruges under kørsel. Desuden aktiveres airbag'en kun i forbindelse medvisse frontale sammenstød, der er kraftige nok til, at personeme i bilen kan få væsentligekvæstelser.
o SRS aktiveres, når sammenst- ødsvinklen er mindre end 30 grader i forhold til bilens længdeaksel fremad. Airbag'enaktiveres ikke ved kollisioner fra siden eller bagfra, eller hvis bilen ruller rundt.
!
o De forreste airbags udløses ikke
ved lette kollisioner, hvor sikkerhedsselerne yder tilstrækkelig beskyttelse.
B240B02Y
Påkørsel bagfra
Sidekollision Bilen ruller rundt o Alle personer i bilen inklusive
føreren skal altid bruge sikkerhedsseler, hvad enten der er en airbag ved deres sæde eller ej, for at opnå den størstebeskyttelse ved alle sammenstødstyper, og for at minimere risikoen for alvorligekvæstelser i tilfælde af et sammenstød. Sid ikke unødvendigt tæt ved airbag'enog læn Dem heller ikke unødvendigt tæt hen mod den.
o De forreste airbags er ikke
beregnet til at udløses ved sidekollisioner, påkørsel bagfra fra eller hvis bilen ruller rundt. Airbags vil heller ikke blive udløstved frontalsammenstød ved mod- erate hastigheder.

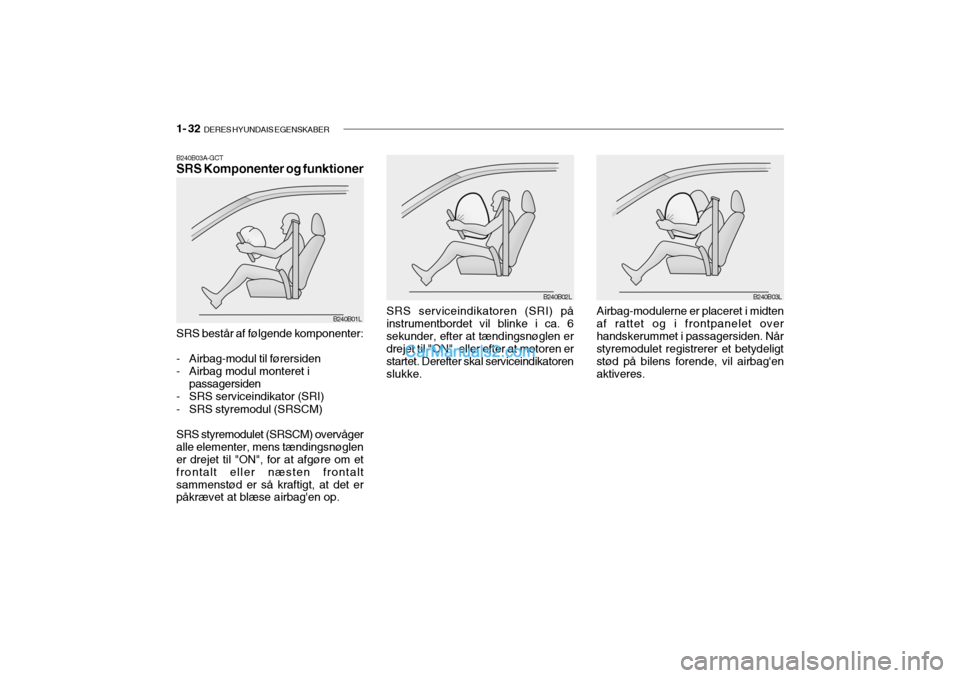

1- 32 DERES HYUNDAIS EGENSKABER
B240B02L
SRS serviceindikatoren (SRI) på
instrumentbordet vil blinke i ca. 6 sekunder, efter at tændingsnøglen er drejet til "ON", eller efter at motoren er startet. Derefter skal serviceindikatorenslukke.
B240B03A-GCT SRS Komponenter og funktioner
B240B01L
SRS består af følgende komponenter:
- Airbag-modul til førersiden
- Airbag modul monteret i passagersiden
- SRS serviceindikator (SRI)
- SRS styremodul (SRSCM) SRS styremodulet (SRSCM) overvåger alle elementer, mens tændingsnøglen er drejet til "ON", for at afgøre om et frontalt eller næsten frontaltsammenstød er så kraftigt, at det er påkrævet at blæse airbag'en op.
B240B03L
Airbag-modulerne er placeret i midten
af rattet og i frontpanelet over handskerummet i passagersiden. Når styremodulet registrerer et betydeligt stød på bilens forende, vil airbag'enaktiveres.

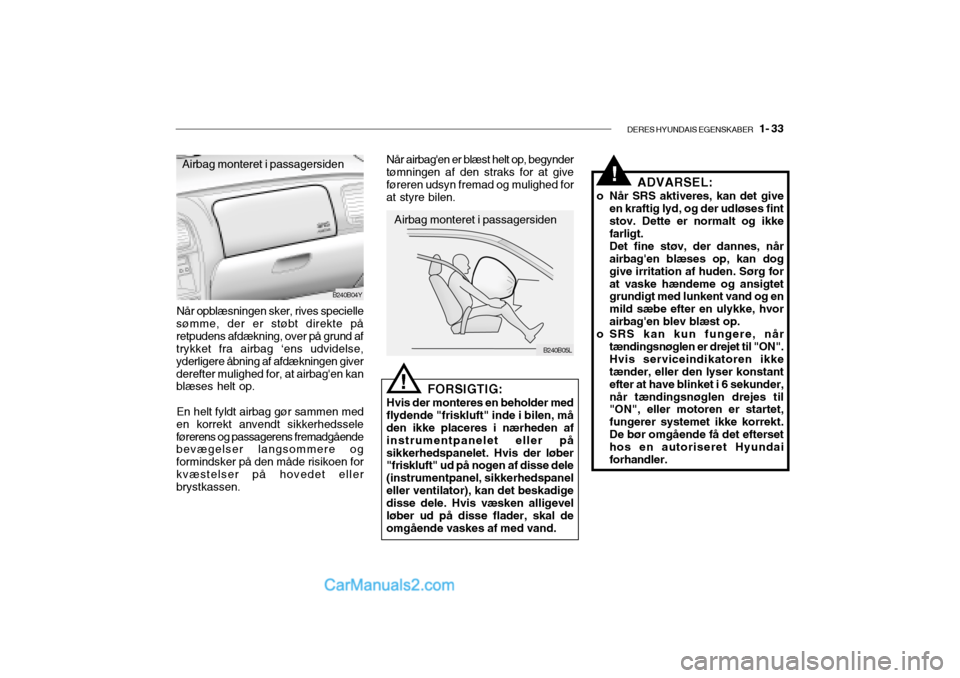

DERES HYUNDAIS EGENSKABER 1- 33
FORSIGTIG:
Hvis der monteres en beholder med
flydende "friskluft" inde i bilen, må den ikke placeres i nærheden af instrumentpanelet eller påsikkerhedspanelet. Hvis der løber "friskluft" ud på nogen af disse dele (instrumentpanel, sikkerhedspaneleller ventilator), kan det beskadige disse dele. Hvis væsken alligevel løber ud på disse flader, skal deomgående vaskes af med vand.
Når opblæsningen sker, rives specielle
sømme, der er støbt direkte påretpudens afdækning, over på grund af trykket fra airbag ‘ens udvidelse, yderligere åbning af afdækningen giverderefter mulighed for, at airbag'en kan blæses helt op.
En helt fyldt airbag gør sammen med
en korrekt anvendt sikkerhedssele førerens og passagerens fremadgående bevægelser langsommere og formindsker på den måde risikoen forkvæstelser på hovedet eller brystkassen.
B240B04Y
Airbag monteret i passagersiden
Airbag monteret i passagersiden
B240B05LADVARSEL:
o Når SRS aktiveres, kan det give en kraftig lyd, og der udløses fint stov. Dette er normalt og ikke farligt. Det fine støv, der dannes, når airbag'en blæses op, kan dog give irritation af huden. Sørg forat vaske hændeme og ansigtet grundigt med lunkent vand og en mild sæbe efter en ulykke, hvorairbag'en blev blæst op.
o SRS kan kun fungere, når
tændingsnøglen er drejet til "ON".Hvis serviceindikatoren ikke tænder, eller den lyser konstant efter at have blinket i 6 sekunder,når tændingsnøglen drejes til "ON", eller motoren er startet, fungerer systemet ikke korrekt.De bør omgående få det efterset hos en autoriseret Hyundai forhandler.
!
Når airbag'en er blæst helt op, begynder
tømningen af den straks for at give føreren udsyn fremad og mulighed forat styre bilen.
!

1- 34 DERES HYUNDAIS EGENSKABER
B990B02Y-ACT Sideairbag Denne Hyundai er forsynet med
sideairbags i begge forsæder. Formålet med airbags er at yde bilens fører og/eller forsædepassager endnu større sikkerhed, end det er tilfældet med sikkerhedsseler alene. Sideairbags erkonstruerede til kun at udløses ved bestemte typer sidekollisioner, alt afhængig af sammenstødets kraft,vinkel, hastighed og punktet, hvor bilen rammes. De er ikke konstruerede til at udløses ved alle sidekollisioner.
B990B02Y
o Inden De udskifter en sikring eller
tager kablet af en batteripol, skal De dreje tændingsnøglen i"LOCK"-stilling eller tage nøglen ud af tændingslåsen. Fjern eller udskift aldrig sikringer iforbindelse med airbag'en, når tændingsnøglen er i "ON"-still- ing, da dette kan udgøre enbrandrisiko.
B990A04Y-GCT REGISTRERING AF PASSAGER (Hvis monteret) Systemet registrerer, om der sidder en passager på forsædet. Hvis der ikke registreres nogen passager i højre forsæde, kan airbag og/eller sideairbagsamt selestrammer ved højre forsæde ikke aktiveres. Systemet er primært designet med henblik på at undgå atskulle udskifte airbag-komponenter, der aktiveres uden grund ved et uheld.
!ADVARSEL:
Formålet med passagerregistr-
eringssystemet er ikke at forhindre en airbag i at udløses, mens dersidder et barn på det forreste passagersæde. Det er kun beregnet som et middel til at reducereunødvendige udgifter til reparation efter et uheld ved at forhindre airbag og selestrammere i at udløses, nårdet forreste passagersæde er tomt. Udløsning kan stadigvæk finde sted, selvom sædet kun er belastet mednogle få kilo. Derfor må børn ikke sidde på forsædet. Alle børn skal sidde på bagsædet og være korrektfastspændt enten med bilens sikkerhedsseler eller barnestol og lignende afhængig af barnetsstørrelse og vægt.

DERES HYUNDAIS EGENSKABER 1- 35
!ADVARSEL:
o For at sideairbagsystemet kan yde den bedste beskyttelse og for at forhindre forsædepassager og fører i at komme til skade, fordien sideairbag udløses, skal begge sidde i en opret stilling og have sikkerhedsselerne korrektfastspændt. Førerens hænder skal være placeret på rattet i positionerne kl. 9.00 og 3.00.Passageren skal helst lade arme og hænder hvile i skødet.
o Der må ikke anvendes sædeovertræk. o Anvendelse af sædeovertræk kan
forringe systemets virkning.
o Der må ikke monteres ekstraudstyr på siden af eller i nærheden af sideairbags.
o Sædets side må ikke udsættes for kraftig belastning.
o Der må ikke anbringes noget oven over airbag"en eller mellemairbag og personer.
o Paraplyer, tasker og andre genstande må ikke anbringesmellem fordør og forsæde, da dekan blive til farlige projektiler og forårsage personskade, hvis sideair-bag"en udløses.
o For at forhindre at sideairbags
udløses uventet, hvilket kanforårsage personskade, bør man undgå at støde til airbag-sensoren, når tændingen er aktiveret.
HTB072
Sensor, sideairbag
JB150C2-AC SRS pleje SRS er praktisk taget vedlige- holdelsesfrit, og der er derfor ingen dele, som De selv med sikkerhed kan arbejde på. Hele SRS systemet skalefterses hos Deres autoriserede Hyundai forhandler 10 år efter bilens fabrikationsdato. Ethvert arbejde på airbag-systemet, som for eksempel afmontering, montering, reparation, eller ethvert arbejde på rattet, skal udføres af enkvalificeret Hyundai mekaniker.Forkert behandling af airbag-systemetkan give alvorlige kvæstelser.

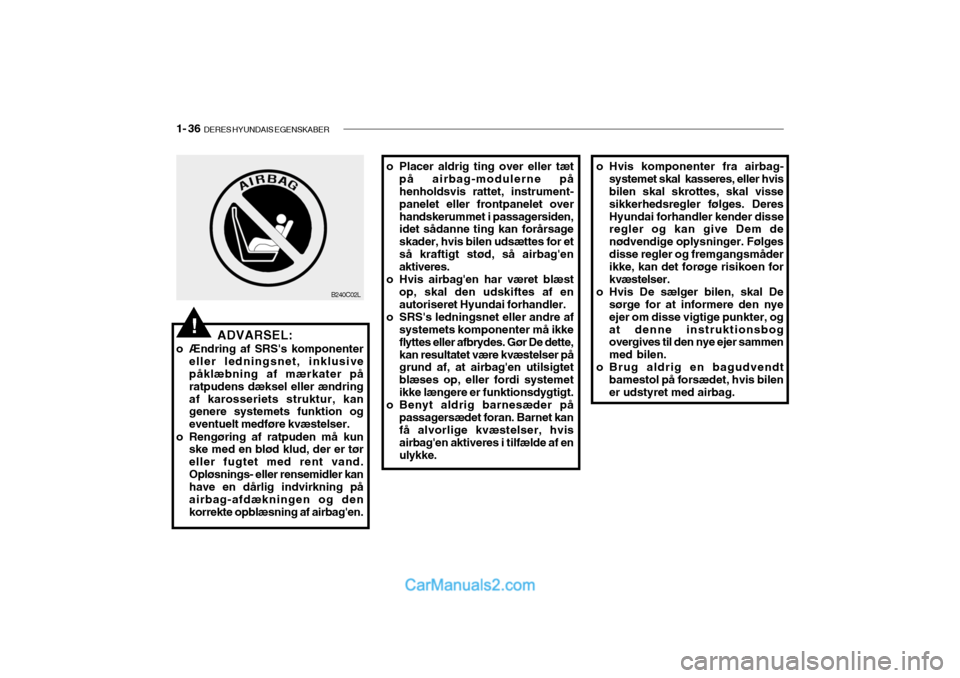

1- 36 DERES HYUNDAIS EGENSKABER
ADVARSEL:
o Ændring af SRS's komponenter eller ledningsnet, inklusive påklæbning af mærkater på ratpudens dæksel eller ændringaf karosseriets struktur, kan genere systemets funktion og eventuelt medføre kvæstelser.
o Rengøring af ratpuden må kun ske med en blød klud, der er tøreller fugtet med rent vand.Opløsnings- eller rensemidler kan have en dårlig indvirkning på airbag-afdækningen og denkorrekte opblæsning af airbag'en.!
o Placer aldrig ting over eller tæt
på airbag-modulerne på henholdsvis rattet, instrument- panelet eller frontpanelet overhandskerummet i passagersiden, idet sådanne ting kan forårsage skader, hvis bilen udsættes for etså kraftigt stød, så airbag'en aktiveres.
o Hvis airbag'en har været blæst op, skal den udskiftes af enautoriseret Hyundai forhandler.
o SRS's ledningsnet eller andre af systemets komponenter må ikke flyttes eller afbrydes. Gør De dette,kan resultatet være kvæstelser på grund af, at airbag'en utilsigtet blæses op, eller fordi systemetikke længere er funktionsdygtigt.
o Benyt aldrig barnesæder på
passagersædet foran. Barnet kan få alvorlige kvæstelser, hvis airbag'en aktiveres i tilfælde af enulykke.
B240C02L
o Hvis komponenter fra airbag-systemet skal kasseres, eller hvis bilen skal skrottes, skal visse sikkerhedsregler følges. DeresHyundai forhandler kender disse regler og kan give Dem de nødvendige oplysninger. Følgesdisse regler og fremgangsmåder ikke, kan det forøge risikoen for kvæstelser.
o Hvis De sælger bilen, skal De sørge for at informere den nyeejer om disse vigtige punkter, ogat denne instruktionsbog overgives til den nye ejer sammen med bilen.
o Brug aldrig en bagudvendt bamestol på forsædet, hvis bilener udstyret med airbag.

DERES HYUNDAIS EGENSKABER 1- 37
B260A04Y-GCT INSTRUMENTGRUPPE OG INDIKATORER
B260A05Y
1. Kontrollampe for fejlfunktion (MIL) (Hvis monteret)
2. Omdrejningstæller
3. Kontrollampe for blinklys
4. Temperaturmåler
5. Benzinmåler
6. Speedometer
7. Advarselslampe for ABS
(Hvis monteret)
8. Advarselslampe for SRS (Airbag)
9. Advarselslampe for sikkerhedssele 10. Advarselslys for åben
bagagerumsklap
11. Advarselslampe for åben dør 12.Resetknap til Triptæller eller Tripcomputer (H vis monteret)
13. Kontrollampe for fjemlys
14. Kontakt til tågeforlygter
(Hvis monteret)
15. Gearvælgerindikator (Hvis monteret) 16.Kilometertæller/Triptæller/
Tripcomputer (H vis monteret)
17. Advarselslampe for lav benzinstand18.Omskifter til Triptæller- eller Tripcomputer-funktion (Hvis monteret)
19. Advarselslampe for håndbremse bremsevæskestand
20. Ladekontrollampe
21. Advarselslampe for olietryk
22. Cruise indikator (Hvis monteret)
23. Kontrollamper for anti-hjulspin/traction control (Hvis monteret)
2 346
7
8 9 1011 15 18 20 21 2253
12 1314161719
1 23

1- 38 DERES HYUNDAIS EGENSKABER
!
!
YB640A2-AC
FJERNLYS- KONTROLLAMPE
Den blinkende grønne pil på instrumentpanelet viser, hvilken kørselsretning blinklyset angiver. Hvis pilen tænder, men ikke blinker, blinkerhurtigere end normalt eller slet ikke blinker, betyder det, at der er en fejl ved blinklyset. B260P01Y-ACT ABS- ADVARSELSLAMPE
Når nøglen drejes til "ON", tænder ABS-lampen og slukker igen efter noglefå sekunder.Hvis ABS-lampen ikke slukker, ellerden tænder under kørslen, eller denikke tænder, når tændingsnøglen drejes til "ON", betyder det, at der kan være et problem med ABS.Sker dette, skal De snarest muligt fåbilen kontrolleret hos Deres Hyundaiforhandler. Det normale bremsesystem vil stadig fungere, men uden at være blokeringsfrit. FORSIGTIG:
Hvis advarselslamperne for ABS SRI
og parkeringsbremse /bremse-væskeniveau forbliver tændt i "ON"- stilling eller tændes under kørsel, indikerer dette, at der kan væreproblemer med E.B.D. (elektronisk bremsekraftfordeling). Undgå pludselige opbremsninger og fåhurtigst muligt bilen kontrolleret på Hyundai-værkstedet, hvis dette sker.
B260C01E-GCT INDIKATORLAMPE FOR
TRACTION CONTROL
(Hvis monteret)
Indikatoren for traction control skifter
funktion afhængig af tændings- knappens stilling, alt efter om systemet er i drift.
Indikatoren tændes ligeledes, når
tændingsnøglen er i stillingen ON, menbør slukke automatisk, efter at motoren er startet. Hvis TCS-indikatoren blinker eller forbliver tændt, bør bilen indleveres til et systemgennemsyn på et autoriseret Hyundai-værksted. Seafsnit 2 for yderligere oplysninger om TCS-systemet.
ZB110J1-AC FJERNLYS- KONTROLLAMPE
Denne kontrollampe tænder, når der
skiftes til fjernlys.
ZB110K1-AC OLIETRYKSLAMPE FORSIGTIG:
Hvis olietrykslampen ikke slukker,
når motoren er i gang, kan det give alvorlige motorskader.
Olietrykslampen tænder altid, når
olietrykket er for lavt. Normalt skal den tænde, når tændingen sættestil, og slukke, når motoren startes. Hvis olietrykslampen fortsætter med at lyse, efter at motoren er gået igang kan der være et alvorligt svigt.

DERES HYUNDAIS EGENSKABER 1- 39
Hvis dette sker, skal motoren stoppes, så snart det er forsvarligt, og oliestanden kontrolleres. Hvisoliestanden er lav, skal der fyldes olie på til det korrekte niveau, og motoren startes igen. Forbliver lampen tændt,mens motoren er i gang, skal motoren straks stoppes. I alle tilfælde, hvor olielampen forbliver tændt, når motorener i gang, bør De lade motoren efterse af en Hyundai forhandler, inden De igen kører i bilen. YB110L1-FC
ADVARSELSLAMPE
FOR BREMSER OG KONTROLLAMPE FORHÅNDBREMSE
Denne lampe skal tænde, hvis håndbremsen er trukket, og tændingener sat itl, og skal slukke, når håndbremsen slækkes. De bør ikke køre i bilen, før håndbremsen erslækket og lampen er gået ud. Den tænder også, hvis bremse- væskestanden i beholdren falder tilMINmærket. Hvis lampen tække væk fra vejen og omgående standse. Kontakt den nærmeste autoriseredeforhandler og få systemet kontrolleret.
YB110M2-FC LADELAMPE
Denne røde advarselslampe angiver,
at der er fejl i det elektriske ladesystemeller generatoren. Hvis lampen gløder, når tændingsnøglen er i stilling "ON" (motoren stoppet), er pæren og deelektriske ledninger i orden. Lampen skal slukke, når motoren starter. Gløder lampen, mens motoren er i gang, børgeneratoren og det elektriske system efterses snarest muligt.B260L01Y-ACT ADVARSELSLAMPE OG
ALARM FOR ÅBEN DØR
(hvis monteret)
Advarselslampen for åben dør viser, at en dør ikke er fuldstændig lukket, og alarmen indikerer, at fordøren i førersiden ikke er fuldstændig lukket. BEMÆRK: For at minde dig om ikke at låse nøglen inde i bilen tændes advarselslampen, når nøglen er i positionen "LOCK" og en dør ståråben. Alarmen går kun i gang, når nøglen er i positionen "LOCK" og fordøren i førersiden står åben.Alarmen lyder, og lyset forbliver tændt, indtil nøglen fjernes fra tændingen.

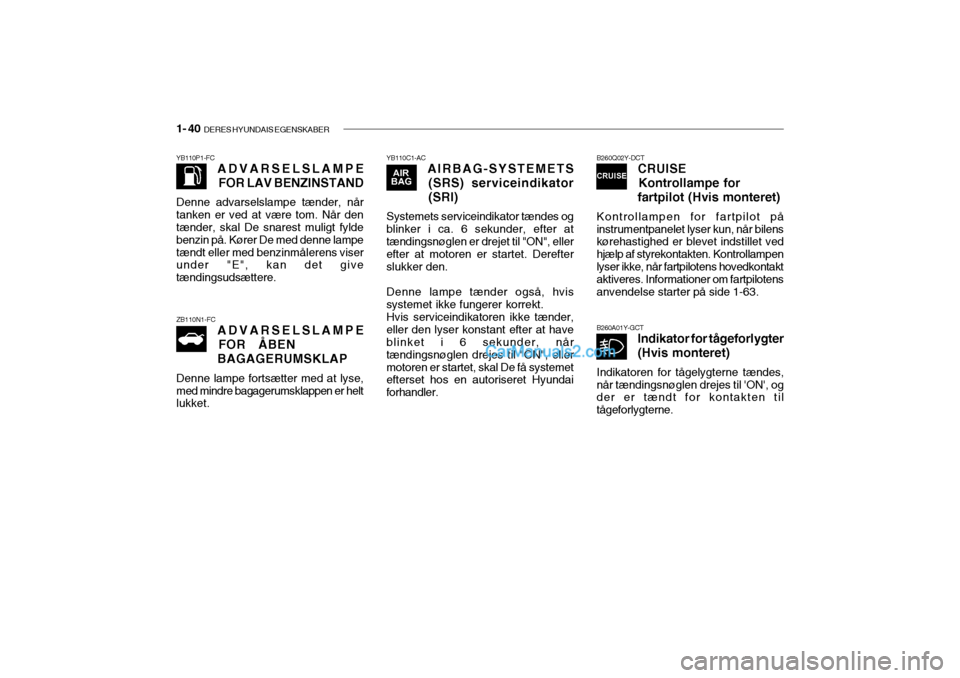

1- 40 DERES HYUNDAIS EGENSKABER
YB110P1-FC
ADVARSELSLAMPE
FOR LAV BENZINSTAND
Denne advarselslampe tænder, når tanken er ved at være tom. Når den tænder, skal De snarest muligt fylde benzin på. Kører De med denne lampetændt eller med benzinmålerens viser under "E", kan det give tændingsudsættere. ZB110N1-FC ADVARSELSLAMPE
FOR ÅBEN
BAGAGERUMSKLAP
Denne lampe fortsætter med at lyse, med mindre bagagerumsklappen er helt lukket. YB110C1-AC
AIRBAG-SYSTEMETS
(SRS) serviceindikator (SRI)
Systemets serviceindikator tændes og
blinker i ca. 6 sekunder, efter at tændingsnøglen er drejet til "ON", eller efter at motoren er startet. Derefter slukker den.
Denne lampe tænder også, hvis
systemet ikke fungerer korrekt.
Hvis serviceindikatoren ikke tænder,
eller den lyser konstant efter at have blinket i 6 sekunder, når tændingsnøglen drejes til "ON", ellermotoren er startet, skal De få systemet efterset hos en autoriseret Hyundai forhandler. B260Q02Y-DCT
CRUISE
Kontrollampe for
fartpilot (Hvis monteret)
Kontrollampen for fartpilot på
instrumentpanelet lyser kun, når bilens kørehastighed er blevet indstillet ved hjælp af styrekontakten. Kontrollampenlyser ikke, når fartpilotens hovedkontakt aktiveres. Informationer om fartpilotens anvendelse starter på side 1-63.
B260A01Y-GCT Indikator for tågeforlygter (Hvis monteret)
Indikatoren for tågelygterne tændes,
når tændingsnøglen drejes til 'ON', og der er tændt for kontakten til tågeforlygterne.
