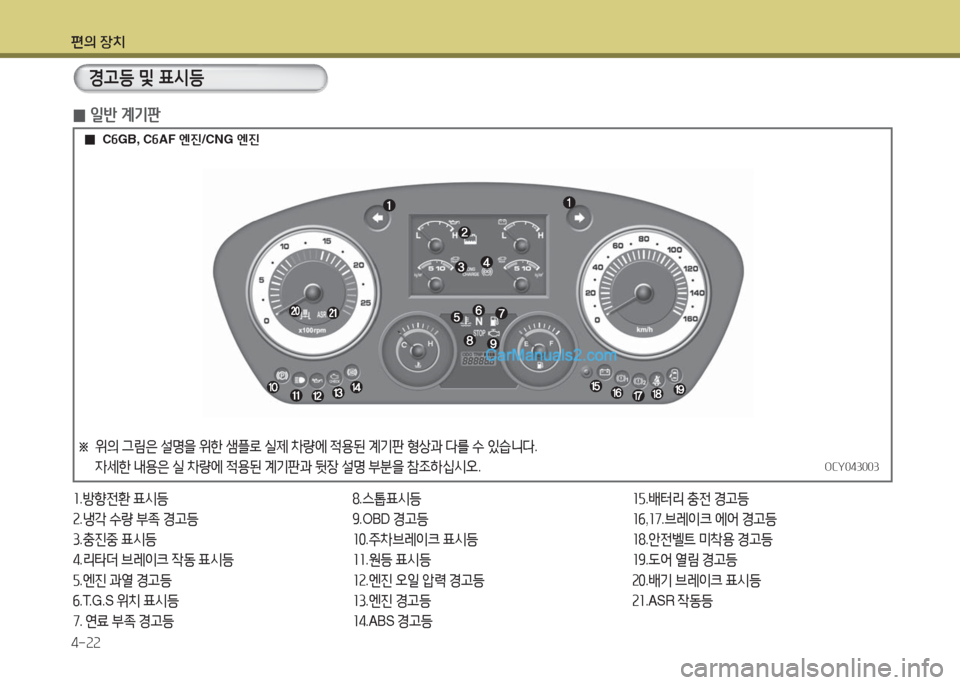

Page 83 of 290
편의 장치
4-22
0일반 계기판
경고등 및 표시등
1.방향전환 표시등
2.냉각 수량 부족 경고등
3.충진중 표시등
4.리타더 브레이크 작동 표시등
5.엔진 과열 경고등
6.T.G.S 위치 표시등
7. 연료 부족 경고등
8.스톱표시등
9.OBD 경고등
10.주차브레이크 표시등
11.원등 표시등
12.엔진 오일 압력 경고등
13.엔진 경고등
14.ABS 경고등
15.배터리 충전 경고등
16,17.브레이크 에어 경고등
18.안전벨트 미착용 경고등
19.도어 열림 경고등
20.배기 브레이크 표시등
21.ASR 작동등
OCY043003OCY043003
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진

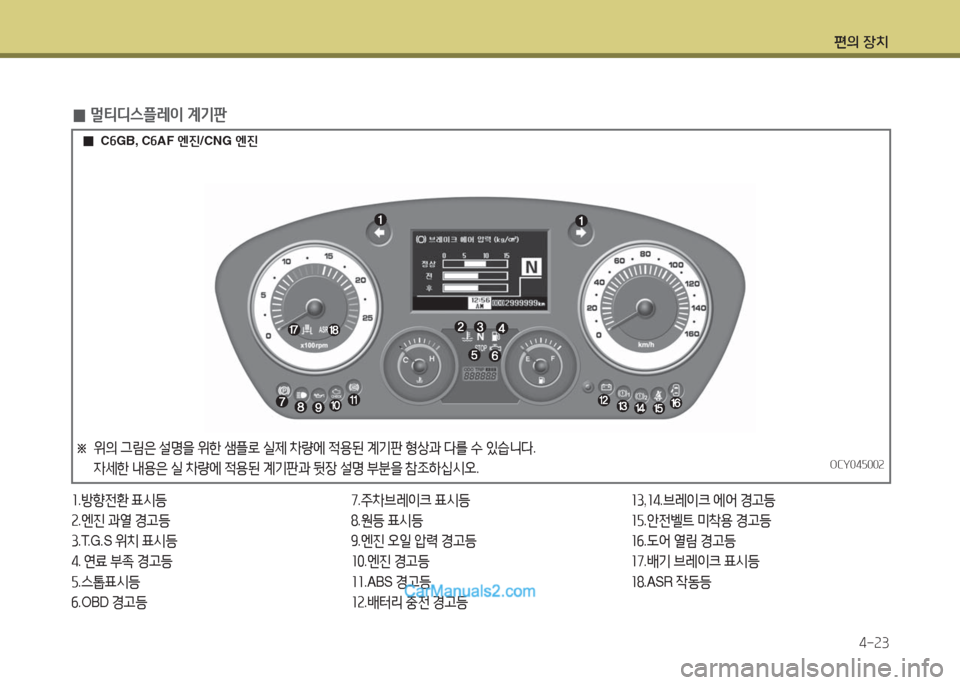

Page 84 of 290
편의 장치
4-23
0멀티디스플레이 계기판
1.방향전환 표시등
2.엔진 과열 경고등
3.T.G.S 위치 표시등
4. 연료 부족 경고등
5.스톱표시등
6.OBD 경고등
7.주차브레이크 표시등
8.원등 표시등
9.엔진 오일 압력 경고등
10.엔진 경고등
11.ABS 경고등
12.배터리 충전 경고등
13,14.브레이크 에어 경고등
15.안전벨트 미착용 경고등
16.도어 열림 경고등
17.배기 브레이크 표시등
18.ASR 작동등
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진
OCY045002OCY045002

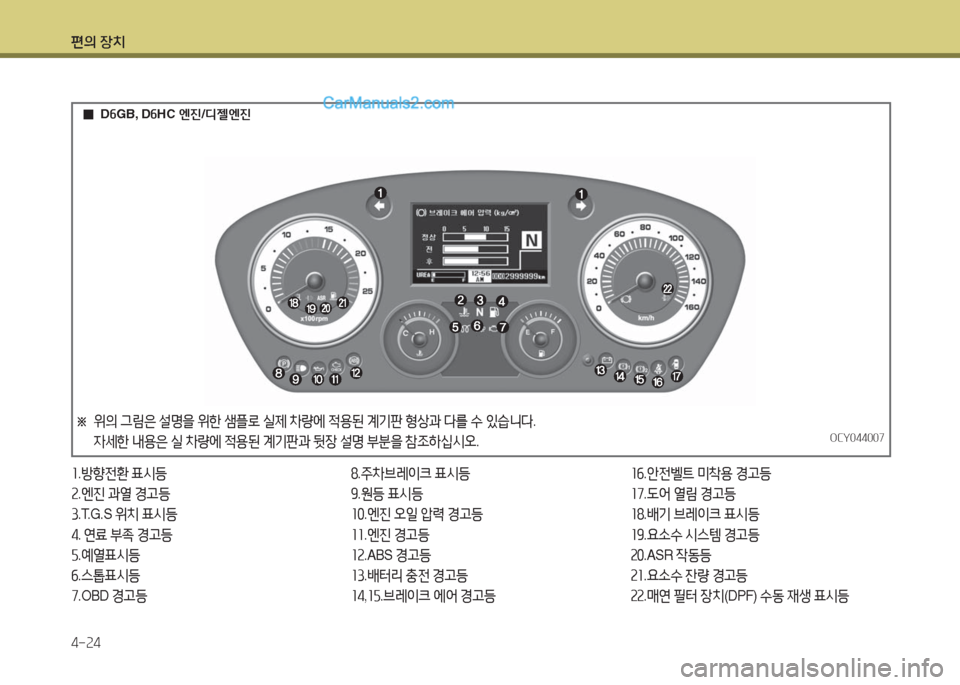

Page 85 of 290
편의 장치
4-24
1.방향전환 표시등
2.엔진 과열 경고등
3.T.G.S 위치 표시등
4. 연료 부족 경고등
5.예열표시등
6.스톱표시등
7.OBD 경고등
8.주차브레이크 표시등
9.원등 표시등
10.엔진 오일 압력 경고등
11.엔진 경고등
12.ABS 경고등
13.배터리 충전 경고등
14,15.브레이크 에어 경고등
16.안전벨트 미착용 경고등
17.도어 열림 경고등
18.배기 브레이크 표시등
19.요소수 시스템 경고등
20.ASR 작동등
21.요소수 잔량 경고등
22.매연 필터 장치(DPF) 수동 재생 표시등
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00D6GB, D6HC 엔진/디젤엔진D6GB, D6HC 엔진/디젤엔진
OCY044007OCY044007
Page 89 of 290
편의 장치
4-28
▶ 슬라이딩 램프 표시등
(초저상)
휠체어 경사판 작동 스위치를 눌러, 경사판이 작
동 완료 후에도 스위치를 계속 누르고 있으면 점
등합니다.
OCY028018 OCY028018
▶ 연료잔량 경고등
(CNG 엔진)
연료탱크내의 연료 잔량이 적을 때 점등 됩니다.
연료가 완전 소모되어 운전할 경우 엔진 및 안전
장치에 고장을 일으킬 수 있으므로 경고등이 켜
지면 바로 가스를 보충하십시오.
HXGS270HXGS270
▶ABS 경고등
ABS(앤티로크브레이크 시스템)에 이상을 일으
킨 경우 점등됩니다. 시동스위치 「ON」으로 하면
점등되었다가 수 초후 소등됩니다. 계속 점등시
즉시 자사 직영 서비스센터 또는 블루핸즈에서
점검을 받아 주십시오.
▶도어 열림 경고등
출입구 도어가 완전하게 닫혀 있지 않을 때 점등
됩니다.
WGV-78WGV-78
주 의
경고등이 점등된 상태로 주차하면 배터리 방
전의 원인이 됩니다.
WQZ-4005WQZ-4005
▶엔진과열 경고등
냉각수 온도가 너무 높을때 경고등이 점등 됩니
다. 이때 운행을 중지하고 엔진을 공회전 하면서
엔진을 식힌후 냉각계통을 점검합니다.
WP-013WP-013
▶냉각수량 부족경고등
엔진 내부와 라디에이터내의 냉각수량이 부족시
점등되며 경고음이 동시에 울립니다. 차량을 정
지시킨 후 냉각수량 및 누수여부를 확인한 후 부
족시 보충하십시오.
WP-902WP-902

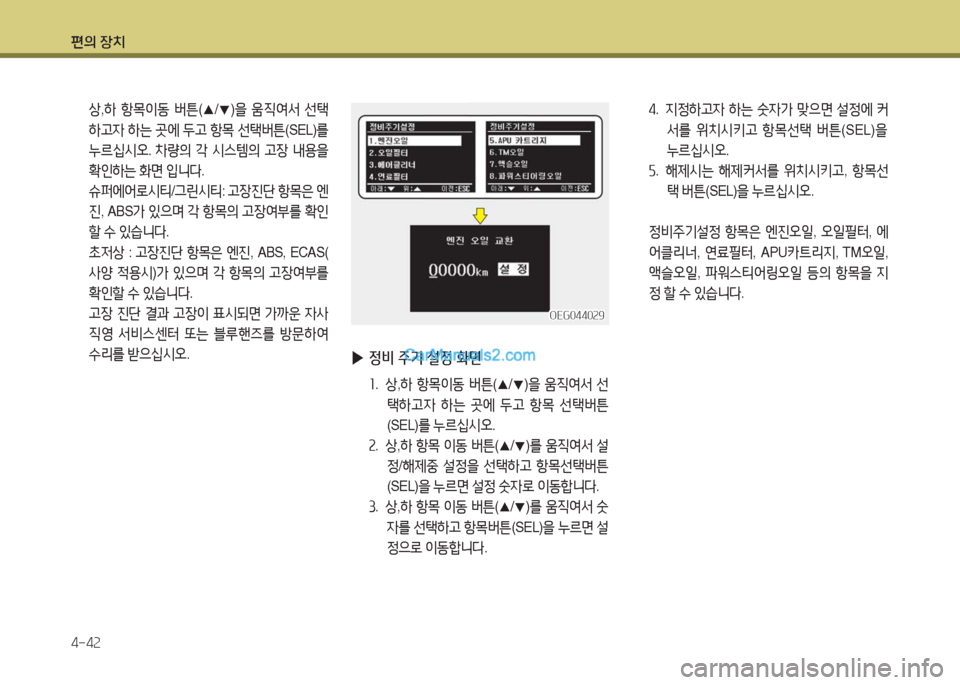

Page 103 of 290
편의 장치
4-42
상,하 항목이동 버튼(▲/▼)을 움직여서 선택
하고자 하는 곳에 두고 항목 선택버튼(SEL)를
누르십시오. 차량의 각 시스템의 고장 내용을
확인하는 화면 입니다.
슈퍼에어로시티/그린시티: 고장진단 항목은 엔
진, ABS가 있으며 각 항목의 고장여부를 확인
할 수 있습니다.
초저상 : 고장진단 항목은 엔진, ABS, ECAS(
사양 적용시)가 있으며 각 항목의 고장여부를
확인할 수 있습니다.
고장 진단 결과 고장이 표시되면 가까운 자사
직영 서비스센터 또는 블루핸즈를 방문하여
수리를 받으십시오. ▶정비 주기 설정 화면
1. 상,하 항목이동 버튼(▲/▼)을 움직여서 선
택하고자 하는 곳에 두고 항목 선택버튼
(SEL)를 누르십시오.
2. 상,하 항목 이동 버튼(▲/▼)를 움직여서 설
정/해제중 설정을 선택하고 항목선택버튼
(SEL)을 누르면 설정 숫자로 이동합니다.
3. 상,하 항목 이동 버튼(▲/▼)를 움직여서 숫
자를 선택하고 항목버튼(SEL)을 누르면 설
정으로 이동합니다.
OEG044029OEG044029
4. 지정하고자 하는 숫자가 맞으면 설정에 커
서를 위치시키고 항목선택 버튼(SEL)을
누르십시오.
5. 해제시는 해제커서를 위치시키고, 항목선
택 버튼(SEL)을 누르십시오.
정비주기설정 항목은 엔진오일, 오일필터, 에
어클리너, 연료필터, APU카트리지, TM오일,
액슬오일, 파워스티어링오일 등의 항목을 지
정 할 수 있습니다.
Page 106 of 290
편의 장치
4-45

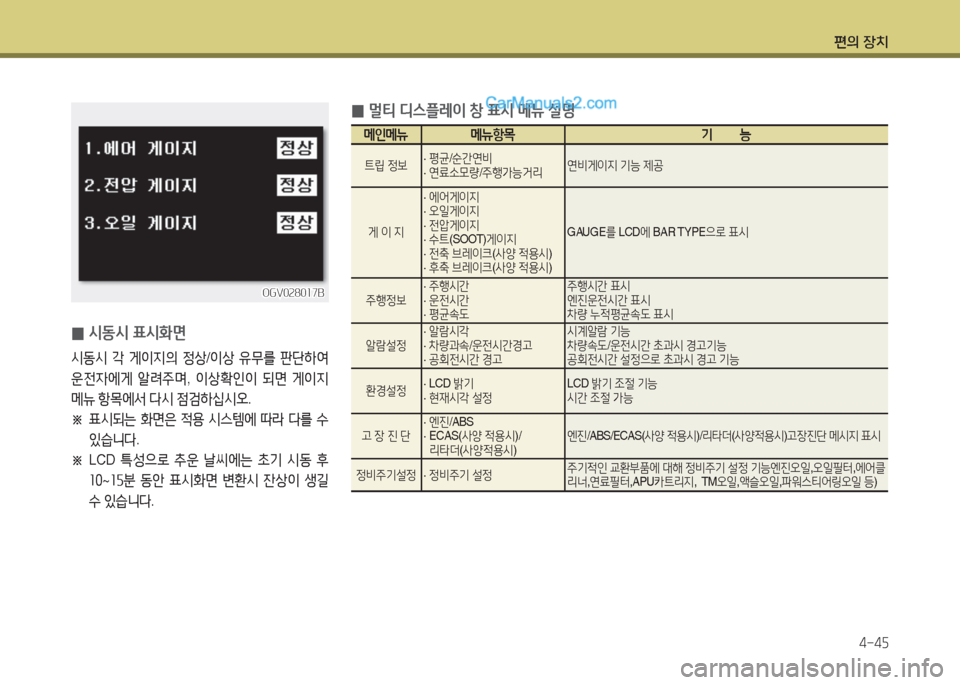

0시동시 표시화면
시동시 각 게이지의 정상/이상 유무를 판단하여
운전자에게 알려주며, 이상확인이 되면 게이지
메뉴 항목에서 다시 점검하십시오.
※ 표시되는 화면은 적용 시스템에 따라 다를 수
있습니다.
※ LCD 특성으로 추운 날씨에는 초기 시동 후
10~15분 동안 표시화면 변환시 잔상이 생길
수 있습니다.
OGV028017BOGV028017B
0멀티 디스플레이 창 표시 메뉴 설명
메인메뉴 메뉴항목 기 능
트립 정보· 평균/순간연비· 연료소모량/주행가능거리연비게이지 기능 제공
게 이 지
· 에어게이지· 오일게이지· 전압게이지· 수트(SOOT)게이지· 전축 브레이크(사양 적용시)· 후축 브레이크(사양 적용시)
GAUGE를 LCD에 BAR TYPE으로 표시
주행정보· 주행시간· 운전시간· 평균속도
주행시간 표시엔진운전시간 표시차량 누적평균속도 표시
알람설정· 알람시각· 차량과속/운전시간경고· 공회전시간 경고
시계알람 기능차량속도/운전시간 초과시 경고기능공회전시간 설정으로 초과시 경고 기능
환경설정· LCD 밝기· 현재시각 설정LCD 밝기 조절 기능시간 조절 가능
고 장 진 단· 엔진/ABS· ECAS(사양 적용시)/ 리타더(사양적용시)엔진/ABS/ECAS(사양 적용시)/리타더(사양적용시)고장진단 메시지 표시
정비주기설정· 정비주기 설정주기적인 교환부품에 대해 정비주기 설정 기능엔진오일,오일필터,에어클리너,연료필터,APU카트리지, TM오일,액슬오일,파워스티어링오일 등)

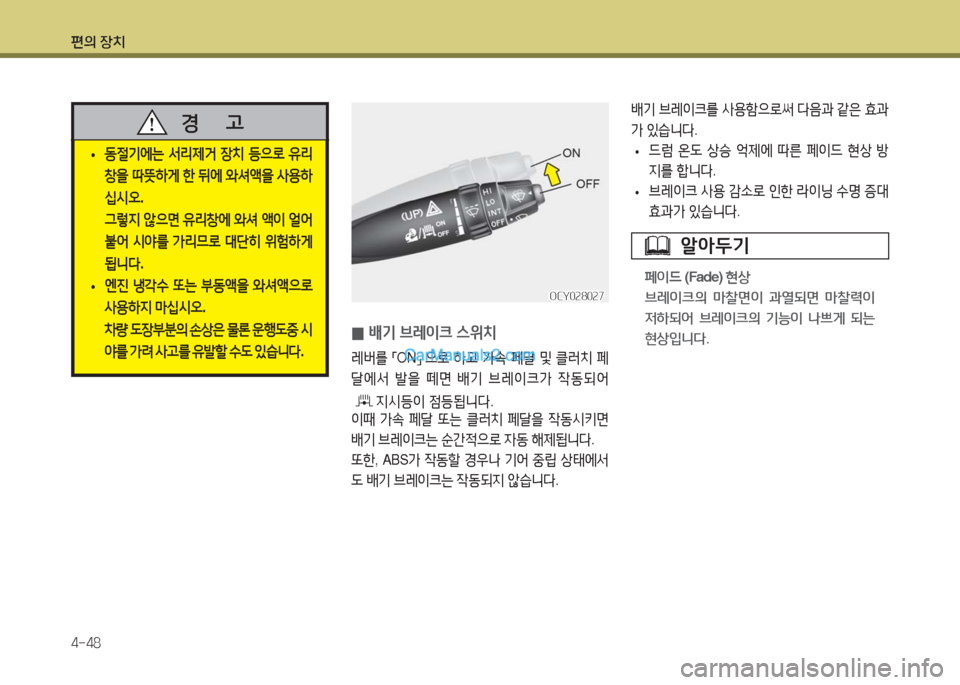

Page 109 of 290
편의 장치
4-48
• 동절기에는 서리제거 장치 등으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔 액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
• 엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중 시
야를 가려 사고를 유발할 수도 있습니다.
경 고
0배기 브레이크 스위치
레버를 「ON」 으로 하고 가속 페달 및 클러치 페
달에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방
지를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
OCY028027OCY028027
알아두기
페이드 (Fade) 현상
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 나쁘게 되는
현상입니다.

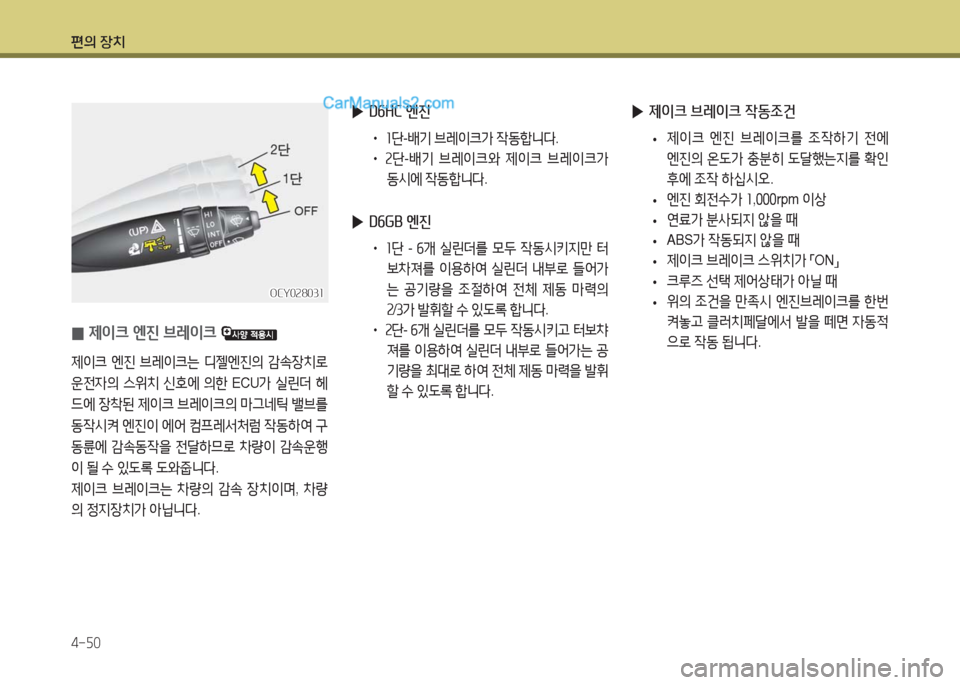

Page 111 of 290
편의 장치
4-50
0제이크 엔진 브레이크
제이크 엔진 브레이크는 디젤엔진의 감속장치로
운전자의 스위치 신호에 의한 ECU가 실린더 헤
드에 장착된 제이크 브레이크의 마그네틱 밸브를
동작시켜 엔진이 에어 컴프레서처럼 작동하여 구
동륜에 감속동작을 전달하므로 차량이 감속운행
이 될 수 있도록 도와줍니다.
제이크 브레이크는 차량의 감속 장치이며, 차량
의 정지장치가 아닙니다.
OCY028031OCY028031
▶제이크 브레이크 작동조건
• 제이크 엔진 브레이크를 조작하기 전에
엔진의 온도가 충분히 도달했는지를 확인
후에 조작 하십시오.
•엔진 회전수가 1,000rpm 이상
•연료가 분사되지 않을 때
•ABS가 작동되지 않을 때
•제이크 브레이크 스위치가 「ON」
•크루즈 선택 제어상태가 아닐 때
•위의 조건을 만족시 엔진브레이크를 한번
켜놓고 클러치페달에서 발을 떼면 자동적
으로 작동 됩니다.
▶D6HC 엔진
• 1단-배기 브레이크가 작동합니다.
• 2단-배기 브레이크와 제이크 브레이크가
동시에 작동합니다.
▶D6GB 엔진
• 1단 - 6개 실린더를 모두 작동시키지만 터
보차져를 이용하여 실린더 내부로 들어가
는 공기량을 조절하여 전체 제동 마력의
2/3가 발휘할 수 있도록 합니다.
• 2단- 6개 실린더를 모두 작동시키고 터보챠
져를 이용하여 실린더 내부로 들어가는 공
기량을 최대로 하여 전체 제동 마력을 발휘
할 수 있도록 합니다.

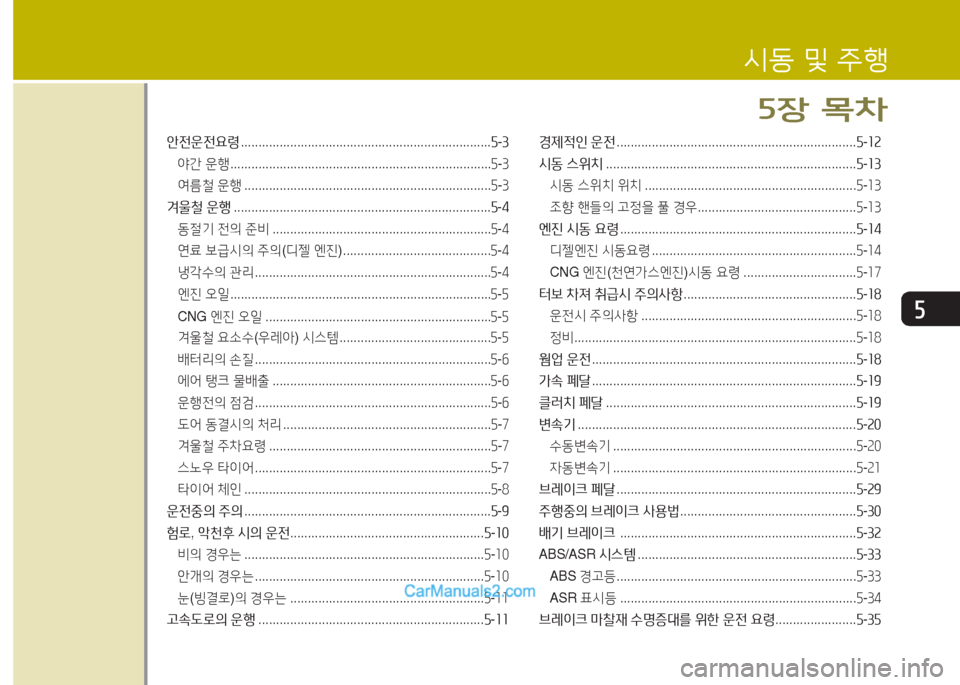

Page 144 of 290
5
안전운전요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
야간 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
겨울철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
동절기 전의 준비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
연료 보급시의 주의(디젤 엔진) ..........................................5-4
냉각수의 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
CNG 엔진 오일 ................................................................5-5
겨울철 요소수(우레아) 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
배터리의 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
에어 탱크 물배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
운행전의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
도어 동결시의 처리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
겨울철 주차요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
스노우 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
타이어 체인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
운전중의 주의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
험로, 악천후 시의 운전 .......................................................5-10
비의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
안개의 경우는 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
눈(빙결로)의 경우는 .......................................................5-11
고속도로의 운행 ................................................................5-11
경제적인 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
조향 핸들의 고정을 풀 경우 .............................................5-13
엔진 시동 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
디젤엔진 시동요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
CNG 엔진(천연가스엔진)시동 요령 ................................5-17
터보 차져 취급시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
운전시 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
정비 ................................................................................5-18
웜업 운전 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
가속 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
수동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20
자동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-21
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
주행중의 브레이크 사용법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
배기 브레이크 ...................................................................5-32
ABS/ASR 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ABS 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-33
ASR 표시등 ...................................................................5-34
브레이크 마찰재 수명증대를 위한 운전 요령 .......................5-35
시동 및 주행
5장 목차

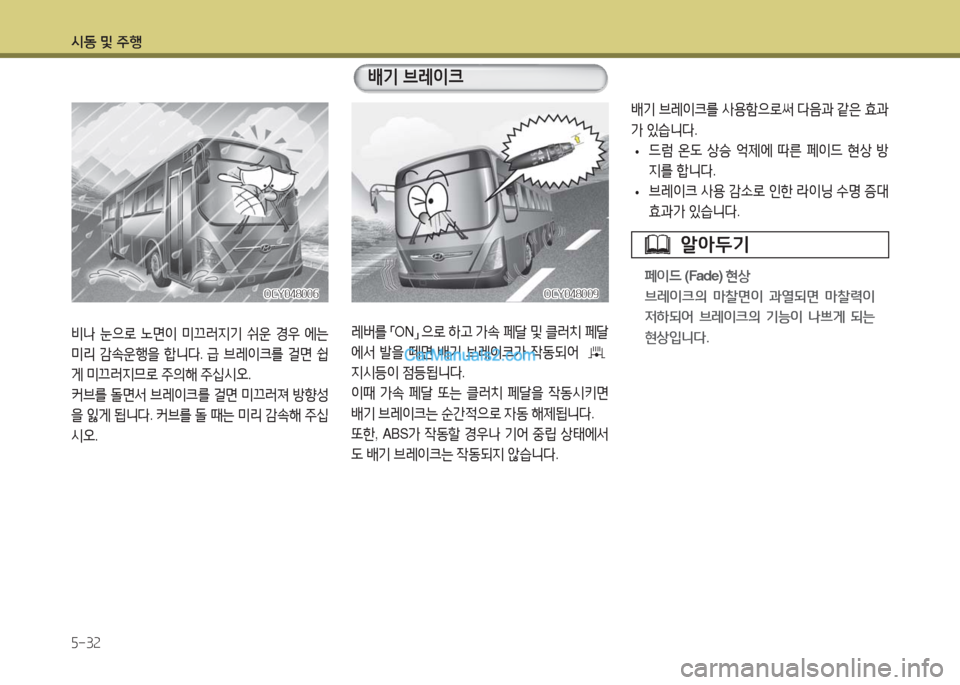

Page 175 of 290
시동 및 주행
5-32
비나 눈으로 노면이 미끄러지기 쉬운 경우 에는
미리 감속운행을 합니다. 급 브레이크를 걸면 쉽
게 미끄러지므로 주의해 주십시오.
커브를 돌면서 브레이크를 걸면 미끄러져 방향성
을 잃게 됩니다. 커브를 돌 때는 미리 감속해 주십
시오.
OCY048006OCY048006OCY048009OCY048009
레버를 「ON」 으로 하고 가속 페달 및 클러치 페달
에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방
지를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
배기 브레이크
알아두기
페이드 (Fade) 현상
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 나쁘게 되는
현상입니다.
