alarm Hyundai Tucson 2019 Manuale del proprietario (in Italian)

Manutenzione
7-68
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
SENSOR 310A
G4NA/G4FD/G4KJ: Iniettore N.1/N.2/N.3/N.4 (G4NA), Scatola di giunzione
E/R (Relè 1, Relè 9)
G4FJ: Elettrovalvola controllo RCV, Interruttore depressione servofreno,
Scatola di giunzione E/R (Relè 1, Relè 9)
D4HA/D4FE: Sensore massa flusso aria (D4HA), Elettrovalvola pompa olio
(D4HA), Scatola di giunzione E/R (Relè 1, Relè 9), Attuatore
VGT elettronico (D4FE)
H/LP
WASHER20AScatola di giunzione E/R (Relè 12)
DEICER15A Scatola di giunzione E/R (Relè 8)
FUEL
PUMPFUEL
PUMP20A Scatola di giunzione E/R (Relè 14)
MODULE 17,5A D4HA/D4FE: Unità relè candelette, Sensore spia filtro combustibile,
Scatola di giunzione E/R (Relè 10)
B/ALARM
HORN10A Scatola di giunzione E/R (Relè 7)
ACTIVE
HOOD10AG4FD/G4FJ/D4HA/D4FE: Centralina sollevamento cofano attivo
ABS 310A Centralina ABS, Centralina ESP
MODULE 215A G4FJ: Pompa del vuoto

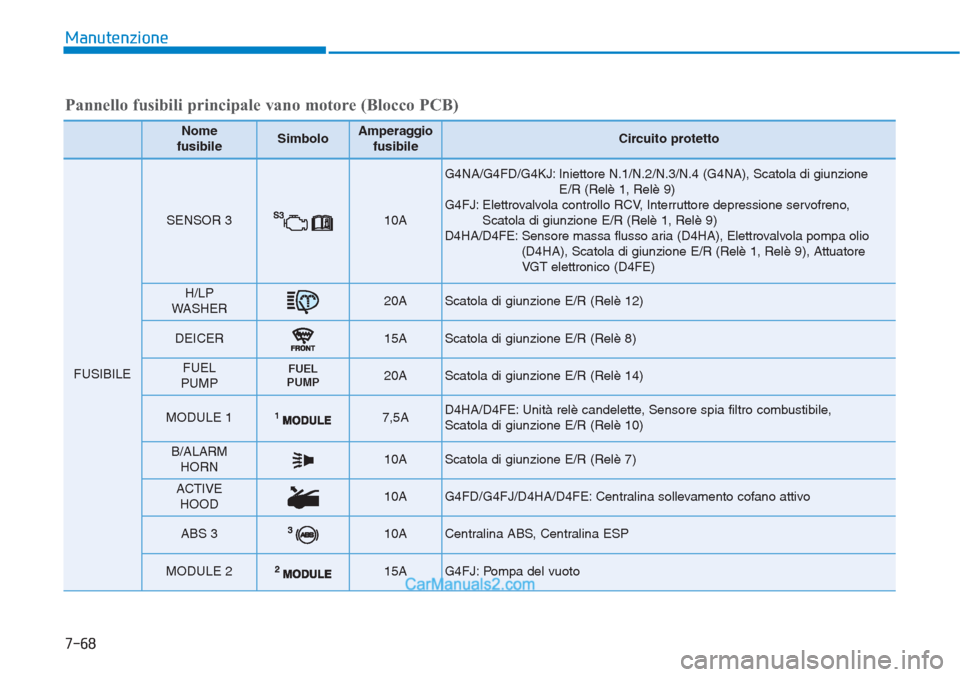

Pannello fusibili principale vano motore (Blocco PCB)
