Page 373 of 770

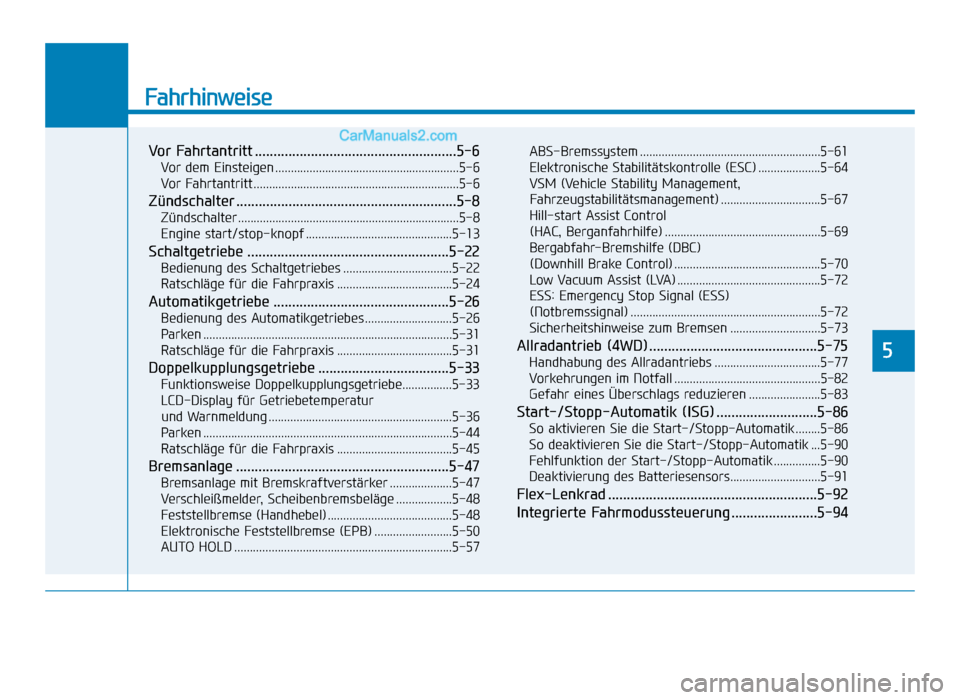

Fahrhinweise
Vor Fahrtantritt ......................................................5-6
Vor dem Einsteigen ...........................................................5-6
Vor Fahrtantritt ..................................................................5-6
Zündschalter ...........................................................5-8
Zündschalter .......................................................................5\
-8
Engine start/stop-knopf ...............................................5-13
Schaltgetriebe ......................................................5-22
Bedienung des Schaltgetriebes ...................................5-22
Ratschläge für die Fahrpraxis .....................................5-24
Automatikgetriebe ...............................................5-26
Bedienung des Automatikgetriebes ............................5-26
Parken ........................................................................\
........5-31
Ratschläge für die Fahrpraxis .....................................5-31
Doppelkupplungsgetriebe ...................................5-33
Funktionsweise Doppelkupplungsgetriebe................5-33
LCD-Display für Getriebetemperatur und Warnmeldung ...........................................................5-36
Parken ........................................................................\
........5-44
Ratschläge für die Fahrpraxis .....................................5-45
Bremsanlage .........................................................5-47
Bremsanlage mit Bremskraftverstärker ....................5-47
Verschleißmelder, Scheibenbremsbeläge ..................5-48
Feststellbremse (Handhebel) ........................................5-48
Elektronische Feststellbremse (EPB) .........................5-50
AUTO HOLD ......................................................................5-\
57 ABS-Bremssystem ..........................................................5-61
Elektronische Stabilitätskontrolle (ESC) ....................5-64
VSM (Vehicle Stability Management,
Fahrzeugstabilitätsmanagement) ................................5-67
Hill-start Assist Control (HAC, Berganfahrhilfe) ..................................................5-69
Bergabfahr-Bremshilfe (DBC) (Downhill Brake Control) ...............................................5-70
Low Vacuum Assist (LVA) ..............................................5-72
ESS: Emergency Stop Signal (ESS) (Notbremssignal) .............................................................5-72
Sicherheitshinweise zum Bremsen .............................5-73
Allradantrieb (4WD).............................................5-75
Handhabung des Allradantriebs ..................................5-77
Vorkehrungen im Notfall ...............................................5-82
Gefahr eines Überschlags reduzieren .......................5-83
Start-/Stopp-Automatik (ISG) ...........................5-86
So aktivieren Sie die Start-/Stopp-Automatik ........5-86
So deaktivieren Sie die Start-/Stopp-Automatik ...5-90
Fehlfunktion der Start-/Stopp-Automatik ...............5-90
Deaktivierung des Batteriesensors.............................5-91
Flex-Lenkrad ........................................................5-92
Integrierte Fahrmodussteuerung .......................5-94
5
TLe GER 5a(-120).qxp 09.05.2018 13:22 Page 1
Page 385 of 770
5-13
Fahrhinweise
5

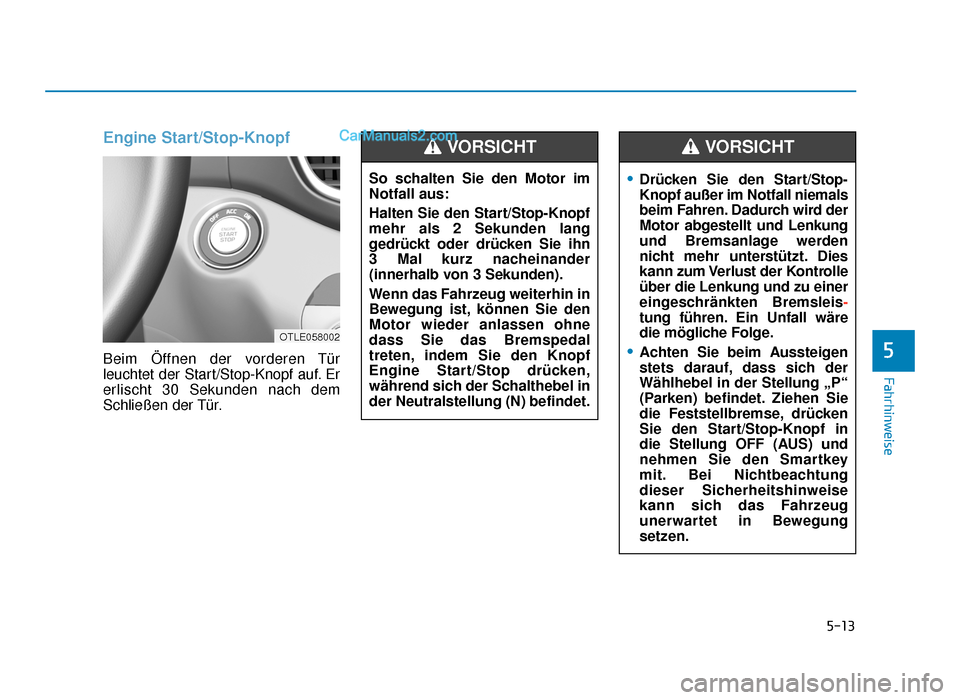

Engine Start/Stop-Knopf
Beim Öffnen der vorderen Tür
leuchtet der Start/Stop-Knopf auf. Er
erlischt 30 Sekunden nach dem
Schließen der Tür.So schalten Sie den Motor im
Notfall aus:
Halten Sie den Start/Stop-Knopf
mehr als 2 Sekunden lang
gedrückt oder drücken Sie ihn
3 Mal kurz nacheinander
(innerhalb von 3 Sekunden).
Wenn das Fahrzeug weiterhin in
Bewegung ist, können Sie den
Motor wieder anlassen ohne
dass Sie das Bremspedal
treten, indem Sie den Knopf
Engine Start/Stop drücken,
während sich der Schalthebel in
der Neutralstellung (N) befindet.
VORSICHT
•Drücken Sie den Start/Stop-
Knopf außer im Notfall niemals
beim Fahren. Dadurch wird der
Motor abgestellt und Lenkung
und Bremsanlage werden
nicht mehr unterstützt. Dies
kann zum Verlust der Kontrolle
über die Lenkung und zu einer
eingeschränkten Bremsleis-
tung führen. Ein Unfall wäre
die mögliche Folge.
•Achten Sie beim Aussteigen
stets darauf, dass sich der
Wählhebel in der Stellung „P“
(Parken) befindet. Ziehen Sie
die Feststellbremse, drücken
Sie den Start/Stop-Knopf in
die Stellung OFF (AUS) und
nehmen Sie den Smartkey
mit. Bei Nichtbeachtung
dieser Sicherheitshinweise
kann sich das Fahrzeug
unerwartet in Bewegung
setzen.
VORSICHT
OTLE058002
TLe GER 5a(-120).qxp 09.05.2018 13:22 Page 13
Page 386 of 770
5-14
Fahrhinweise

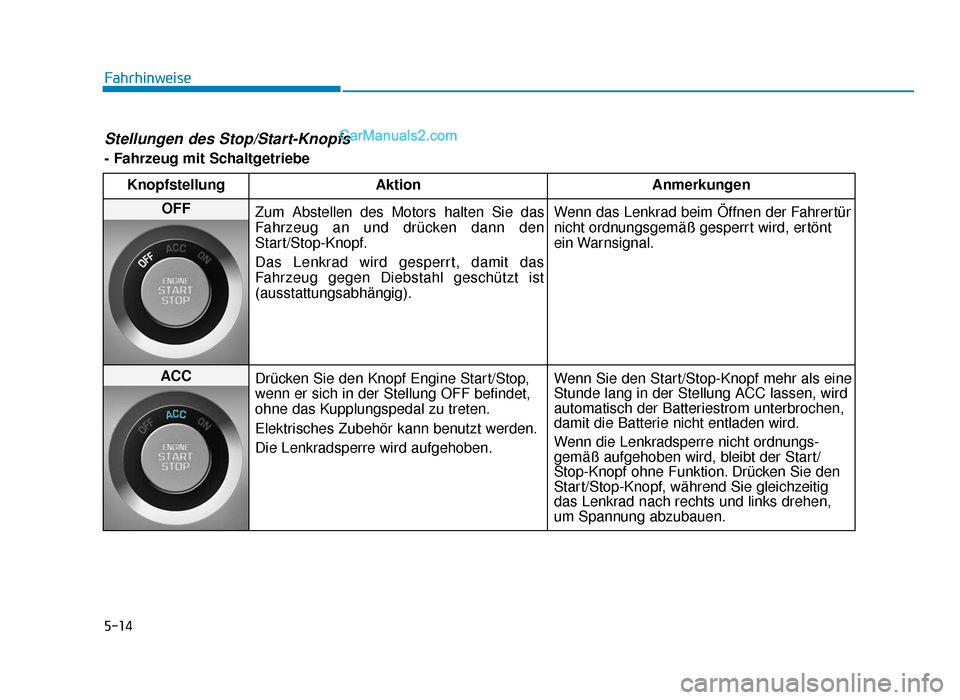

Stellungen des Stop/Start-Knopfs
- Fahrzeug mit SchaltgetriebeKnopfstellung Aktion Anmerkungen
OFF
Zum Abstellen des Motors halten Sie das
Fahrzeug an und drücken dann den
Start/Stop-Knopf.
Das Lenkrad wird gesperrt, damit das
Fahrzeug gegen Diebstahl geschützt ist
(ausstattungsabhängig). Wenn das Lenkrad beim Öffnen der Fahrertür
nicht ordnungsgemäß gesperrt wird, ertönt
ein Warnsignal.
ACC
Drücken Sie den Knopf Engine Start/Stop,
wenn er sich in der Stellung OFF befindet,
ohne das Kupplungspedal zu treten.
Elektrisches Zubehör kann benutzt werden.
Die Lenkradsperre wird aufgehoben. Wenn Sie den Start/Stop-Knopf mehr als eine
Stunde lang in der Stellung ACC lassen, wird
automatisch der Batteriestrom unterbrochen,
damit die Batterie nicht entladen wird.
Wenn die Lenkradsperre nicht ordnungs-
gemäß aufgehoben wird, bleibt der Start/
Stop-Knopf ohne Funktion. Drücken Sie den
Start/Stop-Knopf, während Sie gleichzeitig
das Lenkrad nach rechts und links drehen,
um Spannung abzubauen.
TLe GER 5a(-120).qxp 09.05.2018 13:22 Page 14
Page 389 of 770
5-17
Fahrhinweise
5

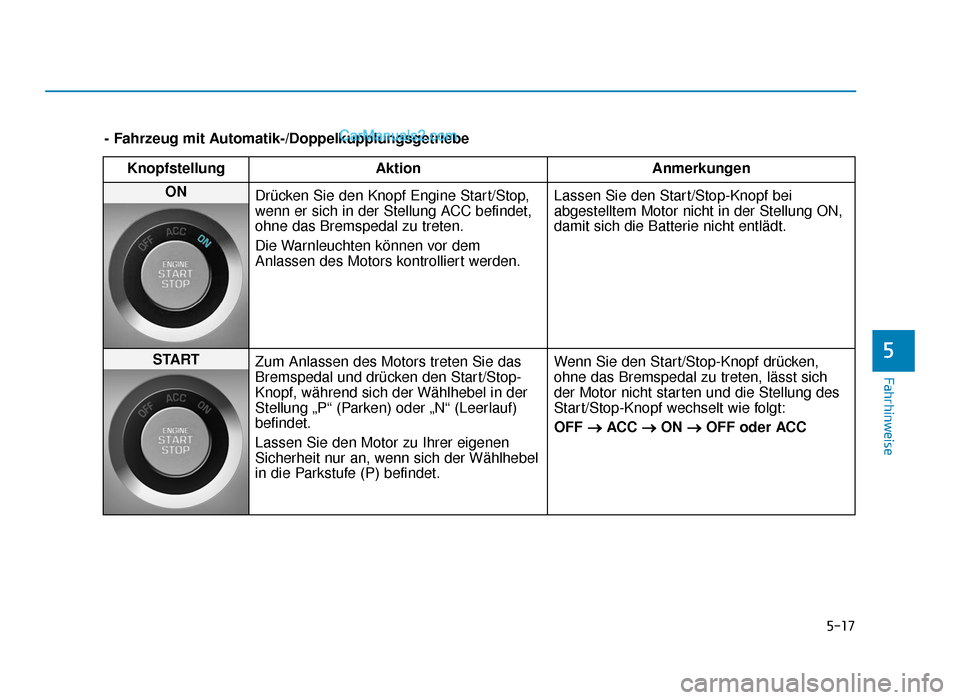

- Fahrzeug mit Automatik-/DoppelkupplungsgetriebeKnopfstellung Aktion Anmerkungen
ON
Drücken Sie den Knopf Engine Start/Stop,
wenn er sich in der Stellung ACC befindet,
ohne das Bremspedal zu treten.
Die Warnleuchten können vor dem
Anlassen des Motors kontrolliert werden. Lassen Sie den Start/Stop-Knopf bei
abgestelltem Motor nicht in der Stellung ON,
damit sich die Batterie nicht entlädt.
START
Zum Anlassen des Motors treten Sie das
Bremspedal und drücken den Start/Stop-
Knopf, während sich der Wählhebel in der
Stellung „P“ (Parken) oder „N“ (Leerlauf)
befindet.
Lassen Sie den Motor zu Ihrer eigenen
Sicherheit nur an, wenn sich der Wählhebel
in die Parkstufe (P) befindet. Wenn Sie den Start/Stop-Knopf drücken,
ohne das Bremspedal zu treten, lässt sich
der Motor nicht starten und die Stellung des
Start/Stop-Knopf wechselt wie folgt:
OFF
→
ACC →ON →OFF oder ACC
TLe GER 5a(-120).qxp 09.05.2018 13:23 Page 17
Page 390 of 770
5-18
Fahrhinweise

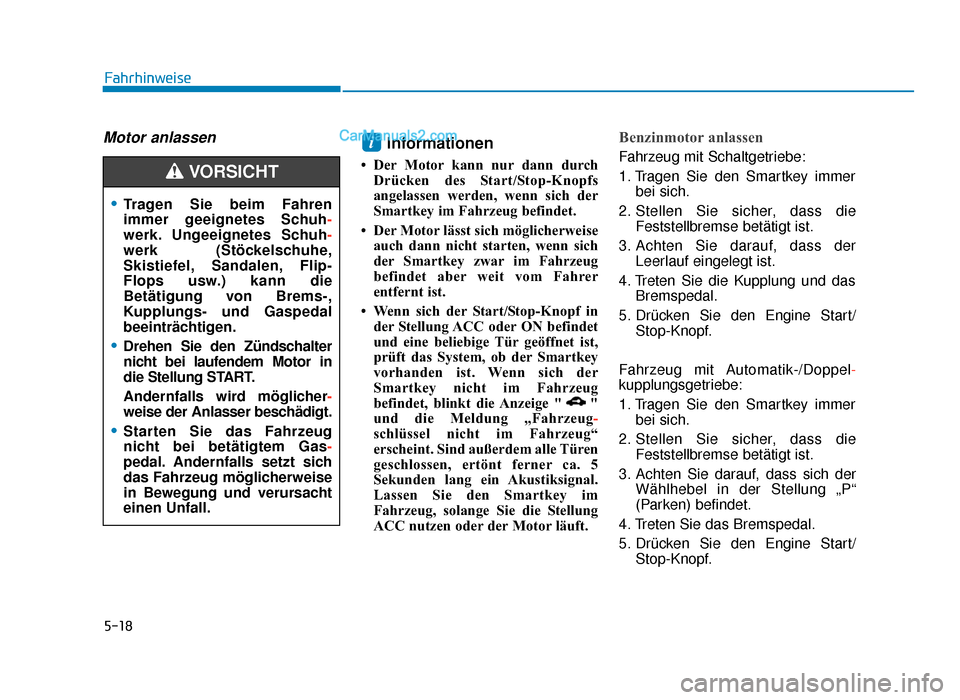

Motor anlassenInformationen
• Der Motor kann nur dann durchDrücken des Start/Stop-Knopfs
angelassen werden, wenn sich der
Smartkey im Fahrzeug befindet.
• Der Motor lässt sich möglicherweise auch dann nicht starten, wenn sich
der Smartkey zwar im Fahrzeug
befindet aber weit vom Fahrer
entfernt ist.
• Wenn sich der Start/Stop-Knopf in der Stellung ACC oder ON befindet
und eine beliebige Tür geöffnet ist,
prüft das System, ob der Smartkey
vorhanden ist. Wenn sich der
Smartkey nicht im Fahrzeug
befindet, blinkt die Anzeige " "
und die Meldung „Fahrzeug-
schlüssel nicht im Fahrzeug“
erscheint. Sind außerdem alle Türen
geschlossen, ertönt ferner ca. 5
Sekunden lang ein Akustiksignal.
Lassen Sie den Smartkey im
Fahrzeug, solange Sie die Stellung
ACC nutzen oder der Motor läuft.
Benzinmotor anlassen
Fahrzeug mit Schaltgetriebe:
1. Tragen Sie den Smartkey immer bei sich.
2. Stellen Sie sicher, dass die Feststellbremse betätigt ist.
3. Achten Sie darauf, dass der Leerlauf eingelegt ist.
4. Treten Sie die Kupplung und das Bremspedal.
5. Drücken Sie den Engine Start/ Stop-Knopf.
Fahrzeug mit Automatik-/Doppel-
kupplungsgetriebe:
1. Tragen Sie den Smartkey immer bei sich.
2. Stellen Sie sicher, dass die Feststellbremse betätigt ist.
3. Achten Sie darauf, dass sich der Wählhebel in der Stellung „P“
(Parken) befindet.
4. Treten Sie das Bremspedal.
5. Drücken Sie den Engine Start/ Stop-Knopf.i
•Tragen Sie beim Fahren
immer geeignetes Schuh-
werk. Ungeeignetes Schuh-
werk (Stöckelschuhe,
Skistiefel, Sandalen, Flip-
Flops usw.) kann die
Betätigung von Brems-,
Kupplungs- und Gaspedal
beeinträchtigen.
•Drehen Sie den Zündschalter
nicht bei laufendem Motor in
die Stellung START.
Andernfalls wird möglicher -
weise der Anlasser beschädigt.
•Starten Sie das Fahrzeug
nicht bei betätigtem Gas -
pedal. Andernfalls setzt sich
das Fahrzeug möglicherweise
in Bewegung und verursacht
einen Unfall.
VORSICHT
TLe GER 5a(-120).qxp 09.05.2018 13:23 Page 18
Page 391 of 770
5-19
Fahrhinweise
5
Informationen
• Lassen Sie den Motor nicht imStand warmlaufen.
Fahren Sie zunächst mit moderater
Motordrehzahl. (Abruptes
Beschleunigen oder Verzögern ist zu
vermeiden.)
• Treten Sie beim Anlassen des Motors immer das Bremspedal.
Treten Sie beim Anlassen des
Motors nicht das Gaspedal. Lassen
Sie den Motor beim Aufwärmen
nicht aufheulen.

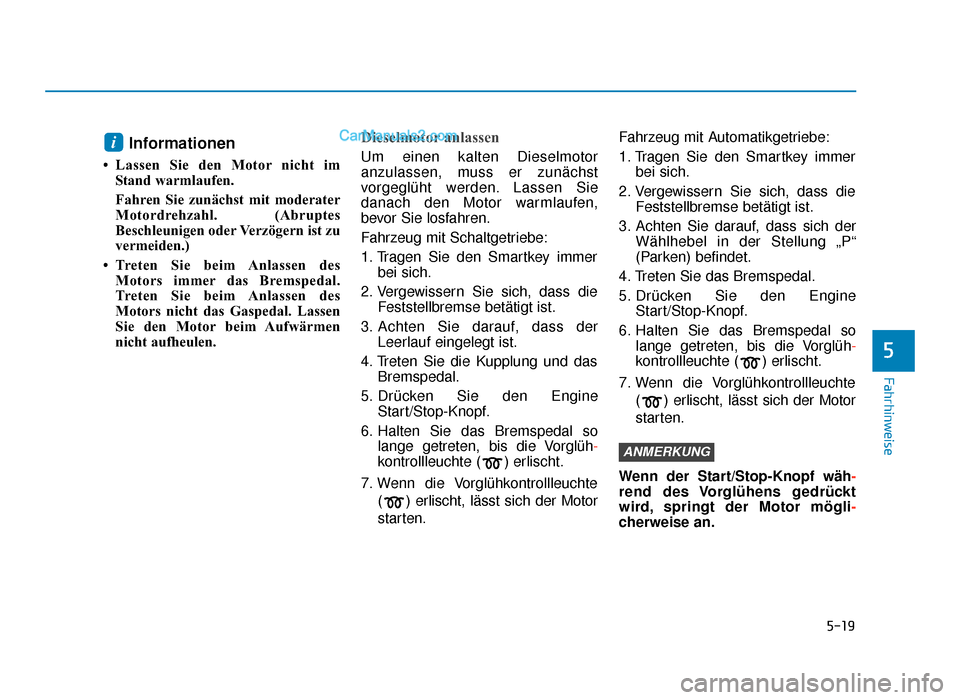

Dieselmotor anlassen
Um einen kalten Dieselmotor
anzulassen, muss er zunächst
vorgeglüht werden. Lassen Sie
danach den Motor warmlaufen,
bevor Sie losfahren.
Fahrzeug mit Schaltgetriebe:
1. Tragen Sie den Smartkey immer bei sich.
2. Vergewissern Sie sich, dass die Feststellbremse betätigt ist.
3. Achten Sie darauf, dass der Leerlauf eingelegt ist.
4. Treten Sie die Kupplung und das Bremspedal.
5. Drücken Sie den Engine Start/Stop-Knopf.
6. Halten Sie das Bremspedal so lange getreten, bis die Vorglüh -
kontrollleuchte ( ) erlischt.
7. Wenn die Vorglühkontrollleuchte ( ) erlischt, lässt sich der Motor
starten. Fahrzeug mit Automatikgetriebe:
1. Tragen Sie den Smartkey immer
bei sich.
2. Vergewissern Sie sich, dass die Feststellbremse betätigt ist.
3. Achten Sie darauf, dass sich der Wählhebel in der Stellung „P“
(Parken) befindet.
4. Treten Sie das Bremspedal.
5. Drücken Sie den Engine Start/Stop-Knopf.
6. Halten Sie das Bremspedal so lange getreten, bis die Vorglüh -
kontrollleuchte ( ) erlischt.
7. Wenn die Vorglühkontrollleuchte ( ) erlischt, lässt sich der Motor
starten.
Wenn der Start/Stop-Knopf wäh -
rend des Vorglühens gedrückt
wird, springt der Motor mögli-
cherweise an.
ANMERKUNG
i
TLe GER 5a(-120).qxp 09.05.2018 13:23 Page 19
Page 392 of 770
5-20
Fahrhinweise

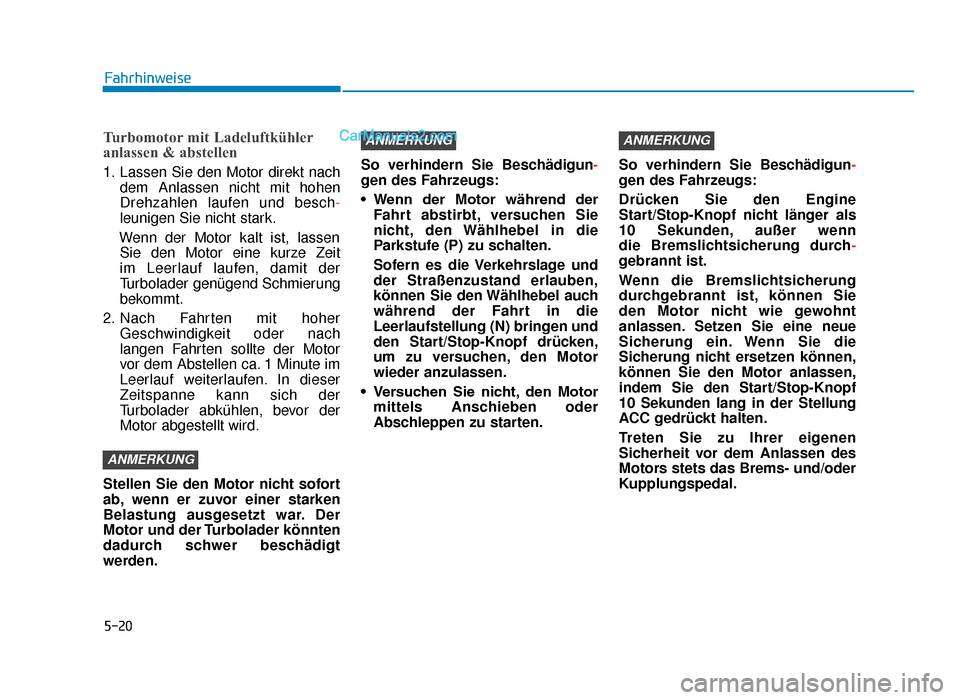

Turbomotor mit Ladeluftkühler
anlassen & abstellen
1. Lassen Sie den Motor direkt nachdem Anlassen nicht mit hohen
Drehzahlen laufen und besch -
leunigen Sie nicht stark.
Wenn der Motor kalt ist, lassen Sie den Motor eine kurze Zeit
im Leerlauf laufen, damit der
Turbolader genügend Schmierung
bekommt.
2. Nach Fahrten mit hoher Geschwindigkeit oder nach
langen Fahrten sollte der Motor
vor dem Abstellen ca. 1 Minute im
Leerlauf weiterlaufen. In dieser
Zeitspanne kann sich der
Turbolader abkühlen, bevor der
Motor abgestellt wird.
Stellen Sie den Motor nicht sofort
ab, wenn er zuvor einer starken
Belastung ausgesetzt war. Der
Motor und der Turbolader könnten
dadurch schwer beschädigt
werden. So verhindern Sie Beschädigun
-
gen des Fahrzeugs:
• Wenn der Motor während der Fahrt abstirbt, versuchen Sie
nicht, den Wählhebel in die
Parkstufe (P) zu schalten.
Sofern es die Verkehrslage und
der Straßenzustand erlauben,
können Sie den Wählhebel auch
während der Fahrt in die
Leerlaufstellung (N) bringen und
den Start/Stop-Knopf drücken,
um zu versuchen, den Motor
wieder anzulassen.
• Versuchen Sie nicht, den Motor mittels Anschieben oder
Abschleppen zu starten. So verhindern Sie Beschädigun
-
gen des Fahrzeugs:
Drücken Sie den Engine
Start/Stop-Knopf nicht länger als
10 Sekunden, außer wenn
die Bremslichtsicherung durch -
gebrannt ist.
Wenn die Bremslichtsicherung
durchgebrannt ist, können Sie
den Motor nicht wie gewohnt
anlassen. Setzen Sie eine neue
Sicherung ein. Wenn Sie die
Sicherung nicht ersetzen können,
können Sie den Motor anlassen,
indem Sie den Start/Stop-Knopf
10 Sekunden lang in der Stellung
ACC gedrückt halten.
Treten Sie zu Ihrer eigenen
Sicherheit vor dem Anlassen des
Motors stets das Brems- und/oder
Kupplungspedal.
ANMERKUNGANMERKUNG
ANMERKUNG
TLe GER 5a(-120).qxp 09.05.2018 13:23 Page 20
Page 469 of 770

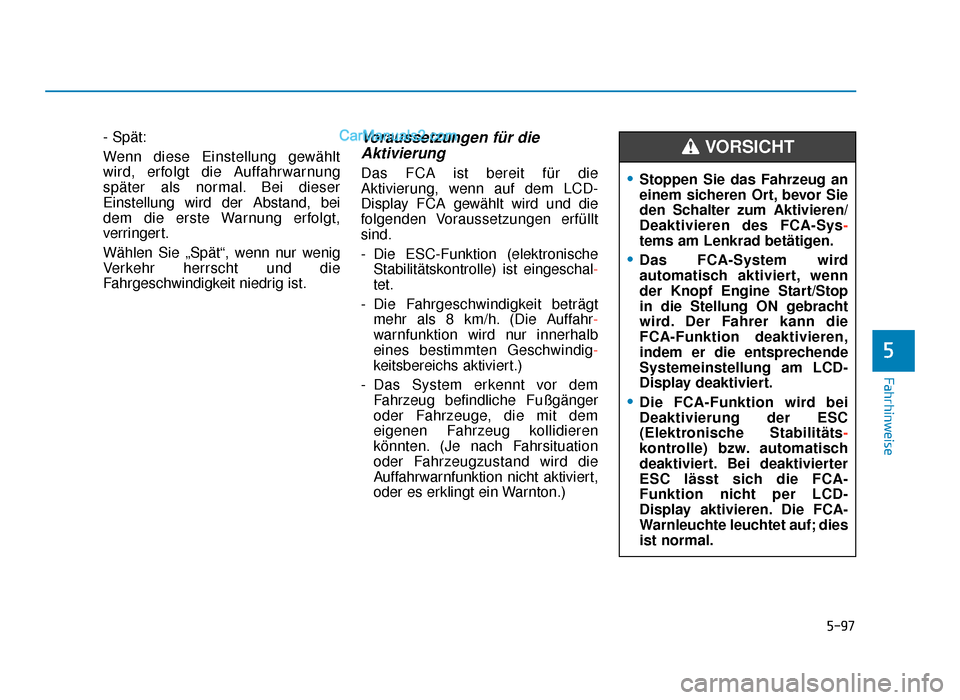

5-97
Fahrhinweise
- Spät:
Wenn diese Einstellung gewählt
wird, erfolgt die Auffahrwarnung
später als normal. Bei dieser
Einstellung wird der Abstand, bei
dem die erste Warnung erfolgt,
verringert.
Wählen Sie „Spät“, wenn nur wenig
Verkehr herrscht und die
Fahrgeschwindigkeit niedrig ist.Voraussetzungen für dieAktivierung
Das FCA ist bereit für die
Aktivierung, wenn auf dem LCD-
Display FCA gewählt wird und die
folgenden Voraussetzungen erfüllt
sind.
- Die ESC-Funktion (elektronische
Stabilitätskontrolle) ist eingeschal-
tet.
- Die Fahrgeschwindigkeit beträgt mehr als 8 km/h. (Die Auffahr-
warnfunktion wird nur innerhalb
eines bestimmten Geschwindig-
keitsbereichs aktiviert.)
- Das System erkennt vor dem Fahrzeug befindliche Fußgänger
oder Fahrzeuge, die mit dem
eigenen Fahrzeug kollidieren
könnten. (Je nach Fahrsituation
oder Fahrzeugzustand wird die
Auffahrwarnfunktion nicht aktiviert,
oder es erklingt ein Warnton.)
5
•Stoppen Sie das Fahrzeug an
einem sicheren Ort, bevor Sie
den Schalter zum Aktivieren/
Deaktivieren des FCA-Sys-
tems am Lenkrad betätigen.
•Das FCA-System wird
automatisch aktiviert, wenn
der Knopf Engine Start/Stop
in die Stellung ON gebracht
wird. Der Fahrer kann die
FCA-Funktion deaktivieren,
indem er die entsprechende
Systemeinstellung am LCD-
Display deaktiviert.
•Die FCA-Funktion wird bei
Deaktivierung der ESC
(Elektronische Stabilitäts-
kontrolle) bzw. automatisch
deaktiviert. Bei deaktivierter
ESC lässt sich die FCA-
Funktion nicht per LCD-
Display aktivieren. Die FCA-
Warnleuchte leuchtet auf; dies
ist normal.
VORSICHT
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 97
Page 770 of 770

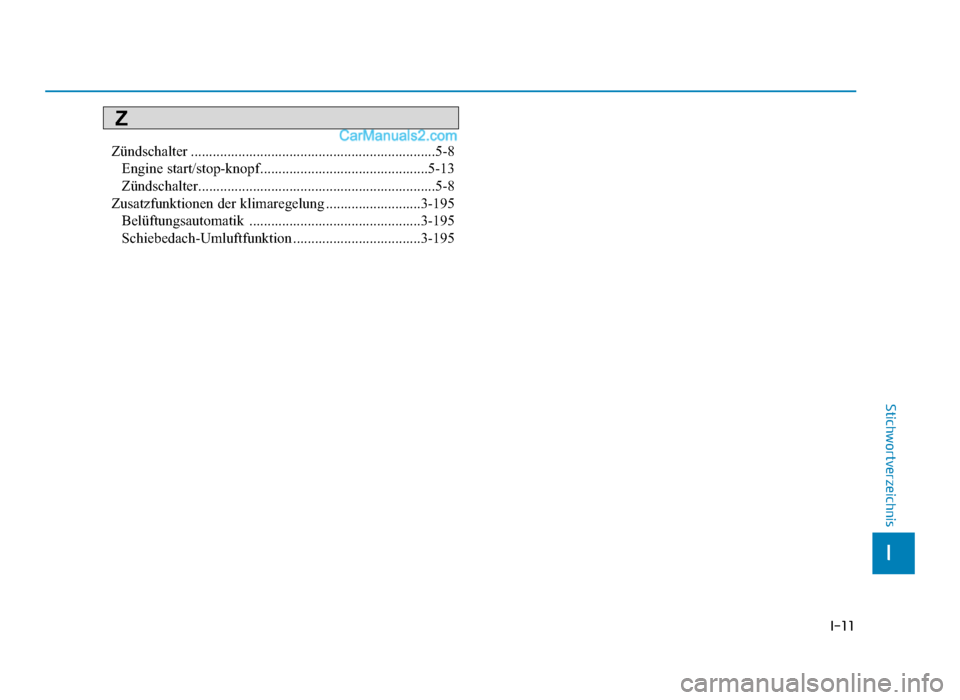

I-11
Zündschalter ...................................................................5-8Engine start/stop-knopf..............................................5-13
Zündschalter.................................................................5-8
Zusatzfunktionen der klimaregelung ..........................3-195 Belüftungsautomatik ...............................................3-\
195
Schiebedach-Umluftfunktion ...................................3-195
I
Stichwortverzeichnis
Z
TLe GER Index.qxp 6/5/2018 4:21 PM Page 11
