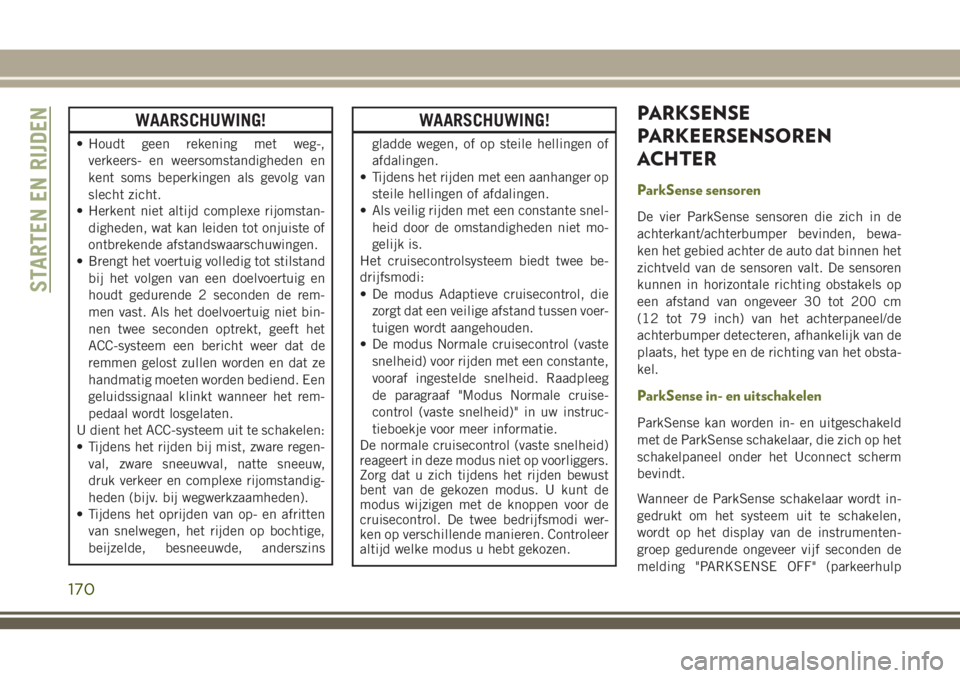

WAARSCHUWING!
• Houdt geen rekening met weg-,
verkeers- en weersomstandigheden en
kent soms beperkingen als gevolg van
slecht zicht.
• Herkent niet altijd complexe rijomstan-
digheden, wat kan leiden tot onjuiste of
ontbrekende afstandswaarschuwingen.
• Brengt het voertuig volledig tot stilstand
bij het volgen van een doelvoertuig en
houdt gedurende 2 seconden de rem-
men vast. Als het doelvoertuig niet bin-
nen twee seconden optrekt, geeft het
ACC-systeem een bericht weer dat de
remmen gelost zullen worden en dat ze
handmatig moeten worden bediend. Een
geluidssignaal klinkt wanneer het rem-
pedaal wordt losgelaten.
U dient het ACC-systeem uit te schakelen:
• Tijdens het rijden bij mist, zware regen-
val, zware sneeuwval, natte sneeuw,
druk verkeer en complexe rijomstandig-
heden (bijv. bij wegwerkzaamheden).
• Tijdens het oprijden van op- en afritten
van snelwegen, het rijden op bochtige,
beijzelde, besneeuwde, anderszins
WAARSCHUWING!
gladde wegen, of op steile hellingen of
afdalingen.
• Tijdens het rijden met een aanhanger op
steile hellingen of afdalingen.
• Als veilig rijden met een constante snel-
heid door de omstandigheden niet mo-
gelijk is.
Het cruisecontrolsysteem biedt twee be-
drijfsmodi:
• De modus Adaptieve cruisecontrol, die
zorgt dat een veilige afstand tussen voer-
tuigen wordt aangehouden.
• De modus Normale cruisecontrol (vaste
snelheid) voor rijden met een constante,
vooraf ingestelde snelheid. Raadpleeg
de paragraaf "Modus Normale cruise-
control (vaste snelheid)" in uw instruc-
tieboekje voor meer informatie.
De normale cruisecontrol (vaste snelheid)
reageert in deze modus niet op voorliggers.
Zorg dat u zich tijdens het rijden bewust
bent van de gekozen modus. U kunt de
modus wijzigen met de knoppen voor de
cruisecontrol. De twee bedrijfsmodi wer-
ken op verschillende manieren. Controleer
altijd welke modus u hebt gekozen.
PARKSENSE
PARKEERSENSOREN
ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
ParkSense in- en uitschakelen
ParkSense kan worden in- en uitgeschakeld
met de ParkSense schakelaar, die zich op het
schakelpaneel onder het Uconnect scherm
bevindt.
Wanneer de ParkSense schakelaar wordt in-
gedrukt om het systeem uit te schakelen,
wordt op het display van de instrumenten-
groep gedurende ongeveer vijf seconden de
melding "PARKSENSE OFF" (parkeerhulp
STARTEN EN RIJDEN
170

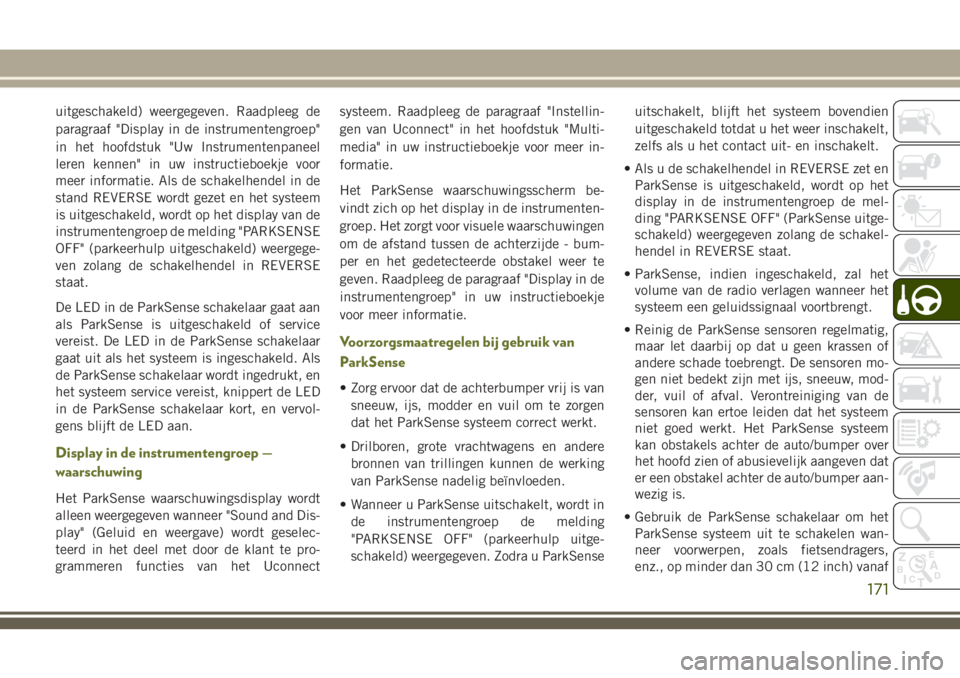

uitgeschakeld) weergegeven. Raadpleeg de
paragraaf "Display in de instrumentengroep"
in het hoofdstuk "Uw Instrumentenpaneel
leren kennen" in uw instructieboekje voor
meer informatie. Als de schakelhendel in de
stand REVERSE wordt gezet en het systeem
is uitgeschakeld, wordt op het display van de
instrumentengroep de melding "PARKSENSE
OFF" (parkeerhulp uitgeschakeld) weergege-
ven zolang de schakelhendel in REVERSE
staat.
De LED in de ParkSense schakelaar gaat aan
als ParkSense is uitgeschakeld of service
vereist. De LED in de ParkSense schakelaar
gaat uit als het systeem is ingeschakeld. Als
de ParkSense schakelaar wordt ingedrukt, en
het systeem service vereist, knippert de LED
in de ParkSense schakelaar kort, en vervol-
gens blijft de LED aan.
Display in de instrumentengroep —
waarschuwing
Het ParkSense waarschuwingsdisplay wordt
alleen weergegeven wanneer "Sound and Dis-
play" (Geluid en weergave) wordt geselec-
teerd in het deel met door de klant te pro-
grammeren functies van het Uconnectsysteem. Raadpleeg de paragraaf "Instellin-
gen van Uconnect" in het hoofdstuk "Multi-
media" in uw instructieboekje voor meer in-
formatie.
Het ParkSense waarschuwingsscherm be-
vindt zich op het display in de instrumenten-
groep. Het zorgt voor visuele waarschuwingen
om de afstand tussen de achterzijde - bum-
per en het gedetecteerde obstakel weer te
geven. Raadpleeg de paragraaf "Display in de
instrumentengroep" in uw instructieboekje
voor meer informatie.
Voorzorgsmaatregelen bij gebruik van
ParkSense
• Zorg ervoor dat de achterbumper vrij is van
sneeuw, ijs, modder en vuil om te zorgen
dat het ParkSense systeem correct werkt.
• Drilboren, grote vrachtwagens en andere
bronnen van trillingen kunnen de werking
van ParkSense nadelig beïnvloeden.
• Wanneer u ParkSense uitschakelt, wordt in
de instrumentengroep de melding
"PARKSENSE OFF" (parkeerhulp uitge-
schakeld) weergegeven. Zodra u ParkSenseuitschakelt, blijft het systeem bovendien
uitgeschakeld totdat u het weer inschakelt,
zelfs als u het contact uit- en inschakelt.
• Als u de schakelhendel in REVERSE zet en
ParkSense is uitgeschakeld, wordt op het
display in de instrumentengroep de mel-
ding "PARKSENSE OFF" (ParkSense uitge-
schakeld) weergegeven zolang de schakel-
hendel in REVERSE staat.
• ParkSense, indien ingeschakeld, zal het
volume van de radio verlagen wanneer het
systeem een geluidssignaal voortbrengt.
• Reinig de ParkSense sensoren regelmatig,
maar let daarbij op dat u geen krassen of
andere schade toebrengt. De sensoren mo-
gen niet bedekt zijn met ijs, sneeuw, mod-
der, vuil of afval. Verontreiniging van de
sensoren kan ertoe leiden dat het systeem
niet goed werkt. Het ParkSense systeem
kan obstakels achter de auto/bumper over
het hoofd zien of abusievelijk aangeven dat
er een obstakel achter de auto/bumper aan-
wezig is.
• Gebruik de ParkSense schakelaar om het
ParkSense systeem uit te schakelen wan-
neer voorwerpen, zoals fietsendragers,
enz., op minder dan 30 cm (12 inch) vanaf
171

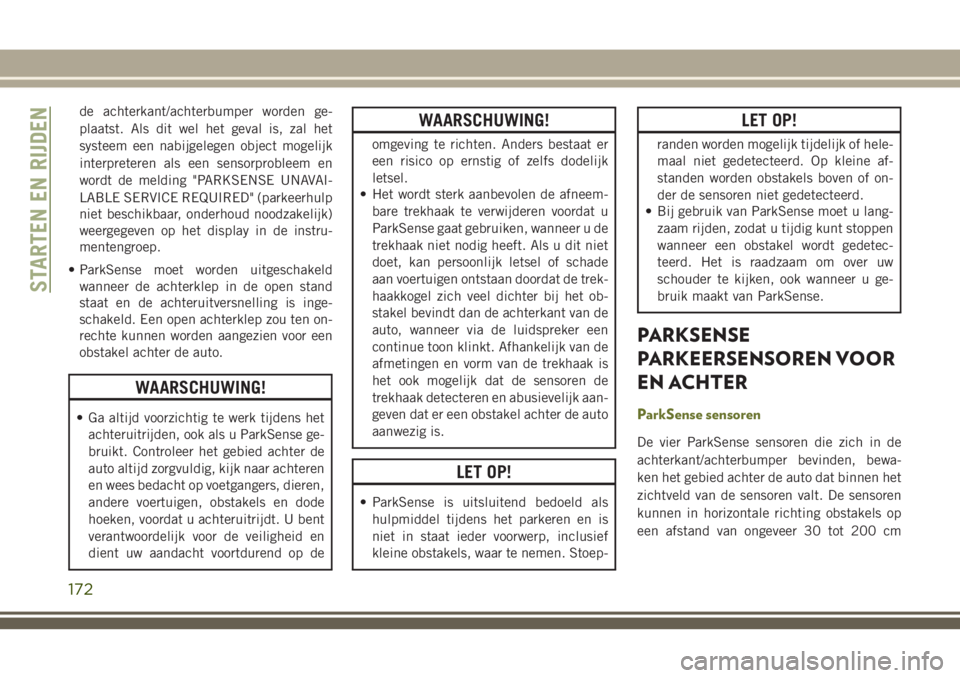

de achterkant/achterbumper worden ge-
plaatst. Als dit wel het geval is, zal het
systeem een nabijgelegen object mogelijk
interpreteren als een sensorprobleem en
wordt de melding "PARKSENSE UNAVAI-
LABLE SERVICE REQUIRED" (parkeerhulp
niet beschikbaar, onderhoud noodzakelijk)
weergegeven op het display in de instru-
mentengroep.
• ParkSense moet worden uitgeschakeld
wanneer de achterklep in de open stand
staat en de achteruitversnelling is inge-
schakeld. Een open achterklep zou ten on-
rechte kunnen worden aangezien voor een
obstakel achter de auto.
WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
WAARSCHUWING!
omgeving te richten. Anders bestaat er
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het ob-
stakel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
LET OP!
randen worden mogelijk tijdelijk of hele-
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of on-
der de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
PARKSENSE
PARKEERSENSOREN VOOR
EN ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
STARTEN EN RIJDEN
172

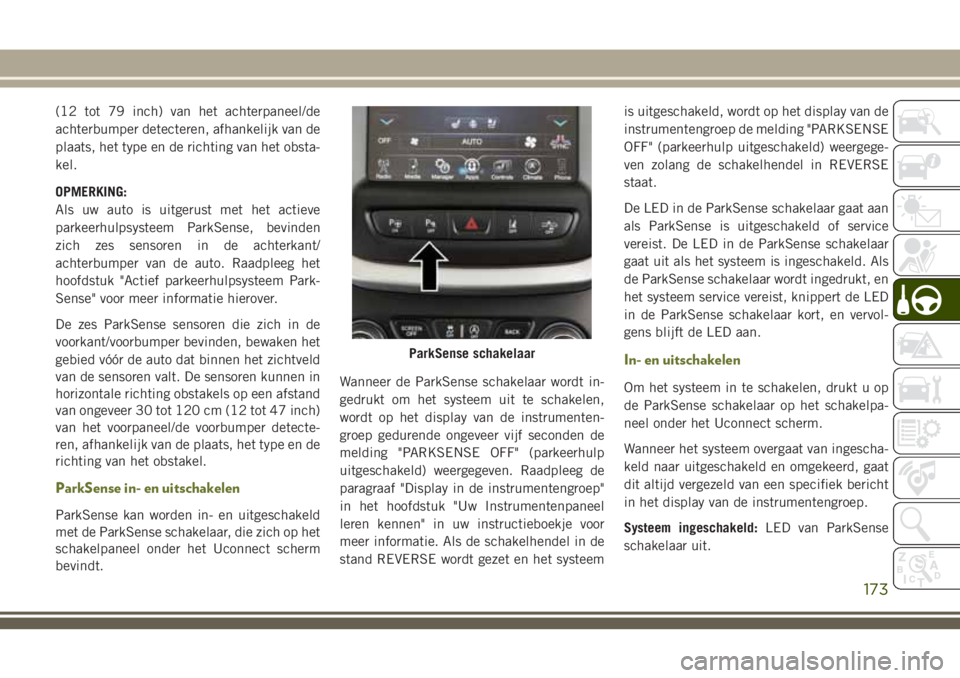

(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
OPMERKING:
Als uw auto is uitgerust met het actieve
parkeerhulpsysteem ParkSense, bevinden
zich zes sensoren in de achterkant/
achterbumper van de auto. Raadpleeg het
hoofdstuk "Actief parkeerhulpsysteem Park-
Sense" voor meer informatie hierover.
De zes ParkSense sensoren die zich in de
voorkant/voorbumper bevinden, bewaken het
gebied vóór de auto dat binnen het zichtveld
van de sensoren valt. De sensoren kunnen in
horizontale richting obstakels op een afstand
van ongeveer 30 tot 120 cm (12 tot 47 inch)
van het voorpaneel/de voorbumper detecte-
ren, afhankelijk van de plaats, het type en de
richting van het obstakel.
ParkSense in- en uitschakelen
ParkSense kan worden in- en uitgeschakeld
met de ParkSense schakelaar, die zich op het
schakelpaneel onder het Uconnect scherm
bevindt.Wanneer de ParkSense schakelaar wordt in-
gedrukt om het systeem uit te schakelen,
wordt op het display van de instrumenten-
groep gedurende ongeveer vijf seconden de
melding "PARKSENSE OFF" (parkeerhulp
uitgeschakeld) weergegeven. Raadpleeg de
paragraaf "Display in de instrumentengroep"
in het hoofdstuk "Uw Instrumentenpaneel
leren kennen" in uw instructieboekje voor
meer informatie. Als de schakelhendel in de
stand REVERSE wordt gezet en het systeemis uitgeschakeld, wordt op het display van de
instrumentengroep de melding "PARKSENSE
OFF" (parkeerhulp uitgeschakeld) weergege-
ven zolang de schakelhendel in REVERSE
staat.
De LED in de ParkSense schakelaar gaat aan
als ParkSense is uitgeschakeld of service
vereist. De LED in de ParkSense schakelaar
gaat uit als het systeem is ingeschakeld. Als
de ParkSense schakelaar wordt ingedrukt, en
het systeem service vereist, knippert de LED
in de ParkSense schakelaar kort, en vervol-
gens blijft de LED aan.
In- en uitschakelen
Om het systeem in te schakelen, drukt u op
de ParkSense schakelaar op het schakelpa-
neel onder het Uconnect scherm.
Wanneer het systeem overgaat van ingescha-
keld naar uitgeschakeld en omgekeerd, gaat
dit altijd vergezeld van een specifiek bericht
in het display van de instrumentengroep.
Systeem ingeschakeld:LED van ParkSense
schakelaar uit.
ParkSense schakelaar
173

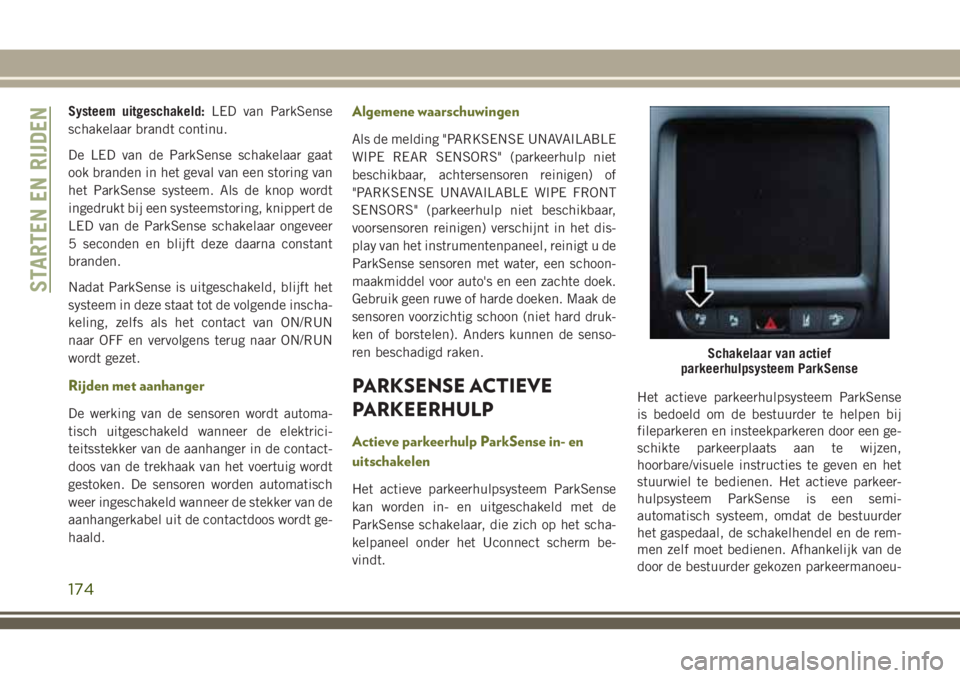

Systeem uitgeschakeld:LED van ParkSense
schakelaar brandt continu.
De LED van de ParkSense schakelaar gaat
ook branden in het geval van een storing van
het ParkSense systeem. Als de knop wordt
ingedrukt bij een systeemstoring, knippert de
LED van de ParkSense schakelaar ongeveer
5 seconden en blijft deze daarna constant
branden.
Nadat ParkSense is uitgeschakeld, blijft het
systeem in deze staat tot de volgende inscha-
keling, zelfs als het contact van ON/RUN
naar OFF en vervolgens terug naar ON/RUN
wordt gezet.
Rijden met aanhanger
De werking van de sensoren wordt automa-
tisch uitgeschakeld wanneer de elektrici-
teitsstekker van de aanhanger in de contact-
doos van de trekhaak van het voertuig wordt
gestoken. De sensoren worden automatisch
weer ingeschakeld wanneer de stekker van de
aanhangerkabel uit de contactdoos wordt ge-
haald.
Algemene waarschuwingen
Als de melding "PARKSENSE UNAVAILABLE
WIPE REAR SENSORS" (parkeerhulp niet
beschikbaar, achtersensoren reinigen) of
"PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS" (parkeerhulp niet beschikbaar,
voorsensoren reinigen) verschijnt in het dis-
play van het instrumentenpaneel, reinigt u de
ParkSense sensoren met water, een schoon-
maakmiddel voor auto's en een zachte doek.
Gebruik geen ruwe of harde doeken. Maak de
sensoren voorzichtig schoon (niet hard druk-
ken of borstelen). Anders kunnen de senso-
ren beschadigd raken.
PARKSENSE ACTIEVE
PARKEERHULP
Actieve parkeerhulp ParkSense in- en
uitschakelen
Het actieve parkeerhulpsysteem ParkSense
kan worden in- en uitgeschakeld met de
ParkSense schakelaar, die zich op het scha-
kelpaneel onder het Uconnect scherm be-
vindt.Het actieve parkeerhulpsysteem ParkSense
is bedoeld om de bestuurder te helpen bij
fileparkeren en insteekparkeren door een ge-
schikte parkeerplaats aan te wijzen,
hoorbare/visuele instructies te geven en het
stuurwiel te bedienen. Het actieve parkeer-
hulpsysteem ParkSense is een semi-
automatisch systeem, omdat de bestuurder
het gaspedaal, de schakelhendel en de rem-
men zelf moet bedienen. Afhankelijk van de
door de bestuurder gekozen parkeermanoeu-
Schakelaar van actief
parkeerhulpsysteem ParkSense
STARTEN EN RIJDEN
174

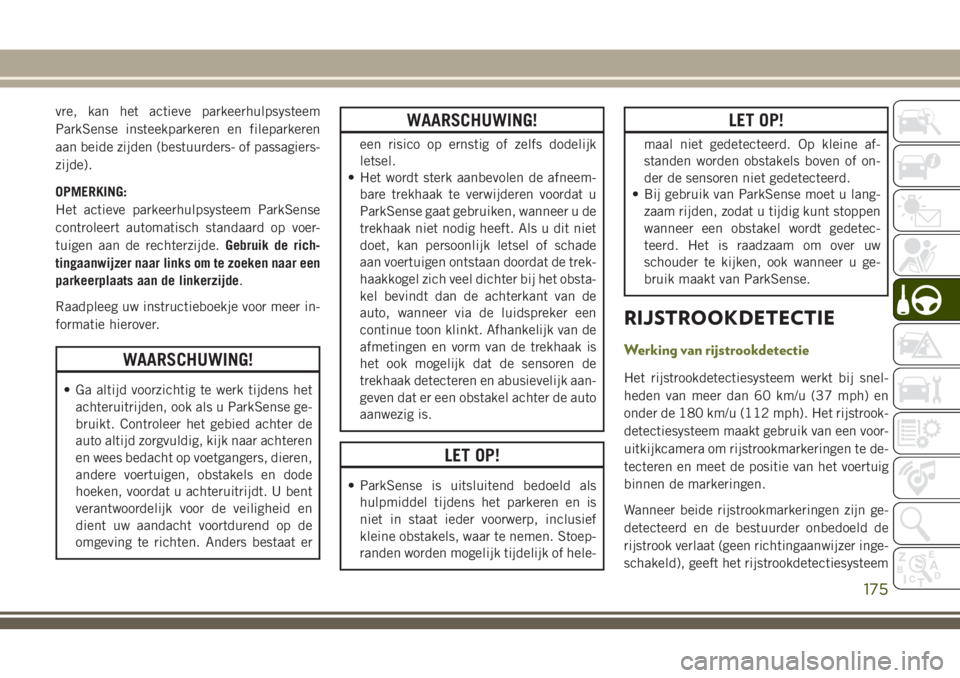

vre, kan het actieve parkeerhulpsysteem
ParkSense insteekparkeren en fileparkeren
aan beide zijden (bestuurders- of passagiers-
zijde).
OPMERKING:
Het actieve parkeerhulpsysteem ParkSense
controleert automatisch standaard op voer-
tuigen aan de rechterzijde.Gebruik de rich-
tingaanwijzer naar links om te zoeken naar een
parkeerplaats aan de linkerzijde.
Raadpleeg uw instructieboekje voor meer in-
formatie hierover.
WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
omgeving te richten. Anders bestaat er
WAARSCHUWING!
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het obsta-
kel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
randen worden mogelijk tijdelijk of hele-
LET OP!
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of on-
der de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
RIJSTROOKDETECTIE
Werking van rijstrookdetectie
Het rijstrookdetectiesysteem werkt bij snel-
heden van meer dan 60 km/u (37 mph) en
onder de 180 km/u (112 mph). Het rijstrook-
detectiesysteem maakt gebruik van een voor-
uitkijkcamera om rijstrookmarkeringen te de-
tecteren en meet de positie van het voertuig
binnen de markeringen.
Wanneer beide rijstrookmarkeringen zijn ge-
detecteerd en de bestuurder onbedoeld de
rijstrook verlaat (geen richtingaanwijzer inge-
schakeld), geeft het rijstrookdetectiesysteem
175

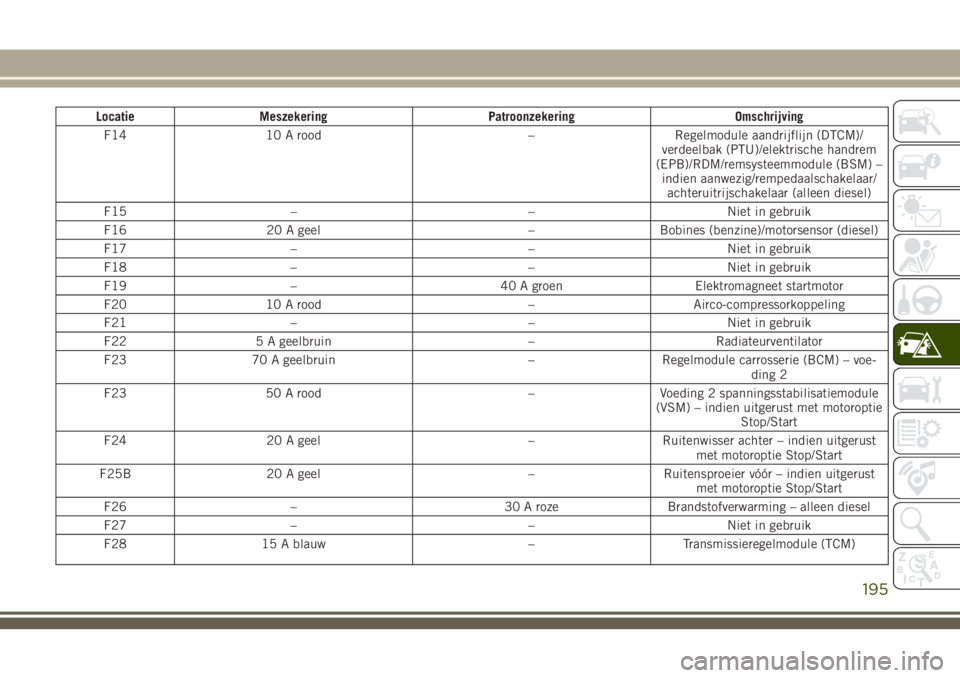

Locatie Meszekering Patroonzekering Omschrijving
F14 10 A rood – Regelmodule aandrijflijn (DTCM)/
verdeelbak (PTU)/elektrische handrem
(EPB)/RDM/remsysteemmodule (BSM) –
indien aanwezig/rempedaalschakelaar/
achteruitrijschakelaar (alleen diesel)
F15 – – Niet in gebruik
F16 20 A geel – Bobines (benzine)/motorsensor (diesel)
F17 – – Niet in gebruik
F18 – – Niet in gebruik
F19 – 40 A groen Elektromagneet startmotor
F20 10 A rood – Airco-compressorkoppeling
F21 – – Niet in gebruik
F22 5 A geelbruin – Radiateurventilator
F23 70 A geelbruin – Regelmodule carrosserie (BCM) – voe-
ding 2
F23 50 A rood – Voeding 2 spanningsstabilisatiemodule
(VSM) – indien uitgerust met motoroptie
Stop/Start
F24 20 A geel – Ruitenwisser achter – indien uitgerust
met motoroptie Stop/Start
F25B 20 A geel – Ruitensproeier vóór – indien uitgerust
met motoroptie Stop/Start
F26 – 30 A roze Brandstofverwarming – alleen diesel
F27 – – Niet in gebruik
F28 15 A blauw – Transmissieregelmodule (TCM)
195

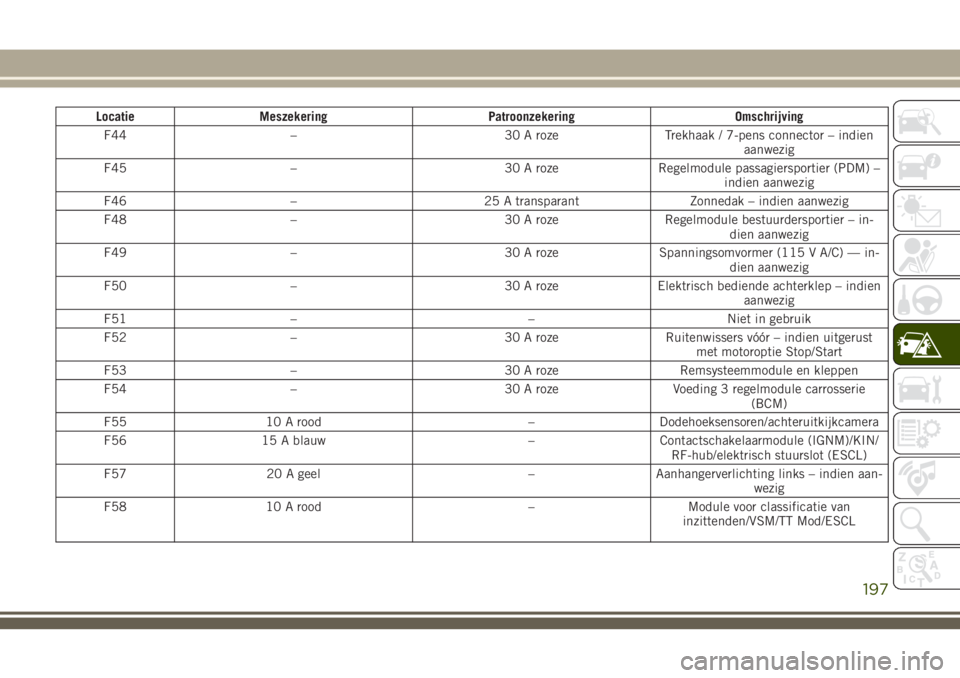

Locatie Meszekering Patroonzekering Omschrijving
F44 – 30 A roze Trekhaak / 7-pens connector – indien
aanwezig
F45 – 30 A roze Regelmodule passagiersportier (PDM) –
indien aanwezig
F46 – 25 A transparant Zonnedak – indien aanwezig
F48 – 30 A roze Regelmodule bestuurdersportier – in-
dien aanwezig
F49 – 30 A roze Spanningsomvormer (115 V A/C) — in-
dien aanwezig
F50 – 30 A roze Elektrisch bediende achterklep – indien
aanwezig
F51 – – Niet in gebruik
F52 – 30 A roze Ruitenwissers vóór – indien uitgerust
met motoroptie Stop/Start
F53 – 30 A roze Remsysteemmodule en kleppen
F54 – 30 A roze Voeding 3 regelmodule carrosserie
(BCM)
F55 10 A rood – Dodehoeksensoren/achteruitkijkcamera
F56 15 A blauw – Contactschakelaarmodule (IGNM)/KIN/
RF-hub/elektrisch stuurslot (ESCL)
F57 20 A geel – Aanhangerverlichting links – indien aan-
wezig
F58 10 A rood – Module voor classificatie van
inzittenden/VSM/TT Mod/ESCL
197

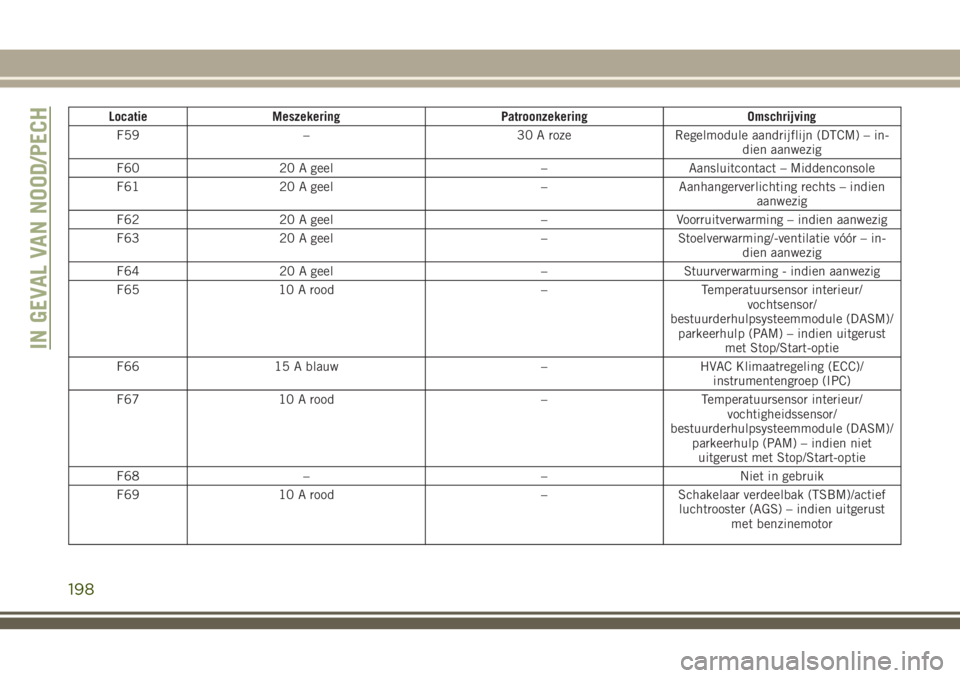

Locatie Meszekering Patroonzekering Omschrijving
F59 – 30 A roze Regelmodule aandrijflijn (DTCM) – in-
dien aanwezig
F60 20 A geel – Aansluitcontact – Middenconsole
F61 20 A geel – Aanhangerverlichting rechts – indien
aanwezig
F62 20 A geel – Voorruitverwarming – indien aanwezig
F63 20 A geel – Stoelverwarming/-ventilatie vóór – in-
dien aanwezig
F64 20 A geel – Stuurverwarming - indien aanwezig
F65 10 A rood – Temperatuursensor interieur/
vochtsensor/
bestuurderhulpsysteemmodule (DASM)/
parkeerhulp (PAM) – indien uitgerust
met Stop/Start-optie
F66 15 A blauw – HVAC Klimaatregeling (ECC)/
instrumentengroep (IPC)
F67 10 A rood – Temperatuursensor interieur/
vochtigheidssensor/
bestuurderhulpsysteemmodule (DASM)/
parkeerhulp (PAM) – indien niet
uitgerust met Stop/Start-optie
F68 – – Niet in gebruik
F69 10 A rood – Schakelaar verdeelbak (TSBM)/actief
luchtrooster (AGS) – indien uitgerust
met benzinemotor
IN GEVAL VAN NOOD/PECH
198

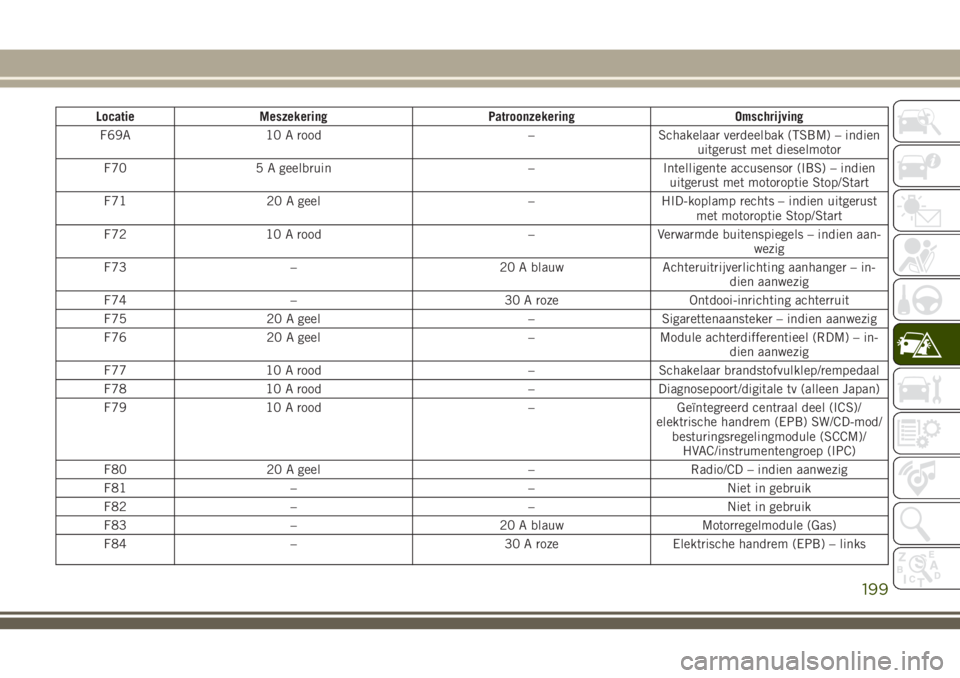

Locatie Meszekering Patroonzekering Omschrijving
F69A 10 A rood – Schakelaar verdeelbak (TSBM) – indien
uitgerust met dieselmotor
F70 5 A geelbruin – Intelligente accusensor (IBS) – indien
uitgerust met motoroptie Stop/Start
F71 20 A geel – HID-koplamp rechts – indien uitgerust
met motoroptie Stop/Start
F72 10 A rood – Verwarmde buitenspiegels – indien aan-
wezig
F73 – 20 A blauw Achteruitrijverlichting aanhanger – in-
dien aanwezig
F74 – 30 A roze Ontdooi-inrichting achterruit
F75 20 A geel – Sigarettenaansteker – indien aanwezig
F76 20 A geel – Module achterdifferentieel (RDM) – in-
dien aanwezig
F77 10 A rood – Schakelaar brandstofvulklep/rempedaal
F78 10 A rood – Diagnosepoort/digitale tv (alleen Japan)
F79 10 A rood – Geïntegreerd centraal deel (ICS)/
elektrische handrem (EPB) SW/CD-mod/
besturingsregelingmodule (SCCM)/
HVAC/instrumentengroep (IPC)
F80 20 A geel – Radio/CD – indien aanwezig
F81 – – Niet in gebruik
F82 – – Niet in gebruik
F83 – 20 A blauw Motorregelmodule (Gas)
F84 – 30 A roze Elektrische handrem (EPB) – links
199
