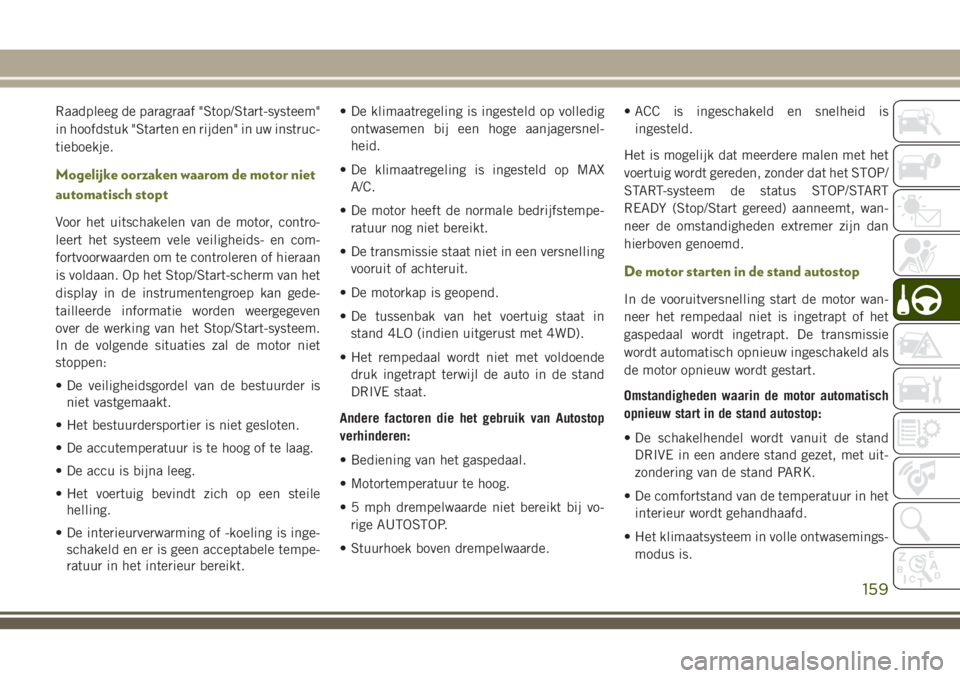

Raadpleeg de paragraaf "Stop/Start-systeem"
in hoofdstuk "Starten en rijden" in uw instruc-
tieboekje.
Mogelijke oorzaken waarom de motor niet
automatisch stopt
Voor het uitschakelen van de motor, contro-
leert het systeem vele veiligheids- en com-
fortvoorwaarden om te controleren of hieraan
is voldaan. Op het Stop/Start-scherm van het
display in de instrumentengroep kan gede-
tailleerde informatie worden weergegeven
over de werking van het Stop/Start-systeem.
In de volgende situaties zal de motor niet
stoppen:
• De veiligheidsgordel van de bestuurder is
niet vastgemaakt.
• Het bestuurdersportier is niet gesloten.
• De accutemperatuur is te hoog of te laag.
• De accu is bijna leeg.
• Het voertuig bevindt zich op een steile
helling.
• De interieurverwarming of -koeling is inge-
schakeld en er is geen acceptabele tempe-
ratuur in het interieur bereikt.• De klimaatregeling is ingesteld op volledig
ontwasemen bij een hoge aanjagersnel-
heid.
• De klimaatregeling is ingesteld op MAX
A/C.
• De motor heeft de normale bedrijfstempe-
ratuur nog niet bereikt.
• De transmissie staat niet in een versnelling
vooruit of achteruit.
• De motorkap is geopend.
• De tussenbak van het voertuig staat in
stand 4LO (indien uitgerust met 4WD).
• Het rempedaal wordt niet met voldoende
druk ingetrapt terwijl de auto in de stand
DRIVE staat.
Andere factoren die het gebruik van Autostop
verhinderen:
• Bediening van het gaspedaal.
• Motortemperatuur te hoog.
• 5 mph drempelwaarde niet bereikt bij vo-
rige AUTOSTOP.
• Stuurhoek boven drempelwaarde.• ACC is ingeschakeld en snelheid is
ingesteld.
Het is mogelijk dat meerdere malen met het
voertuig wordt gereden, zonder dat het STOP/
START-systeem de status STOP/START
READY (Stop/Start gereed) aanneemt, wan-
neer de omstandigheden extremer zijn dan
hierboven genoemd.
De motor starten in de stand autostop
In de vooruitversnelling start de motor wan-
neer het rempedaal niet is ingetrapt of het
gaspedaal wordt ingetrapt. De transmissie
wordt automatisch opnieuw ingeschakeld als
de motor opnieuw wordt gestart.
Omstandigheden waarin de motor automatisch
opnieuw start in de stand autostop:
• De schakelhendel wordt vanuit de stand
DRIVE in een andere stand gezet, met uit-
zondering van de stand PARK.
• De comfortstand van de temperatuur in het
interieur wordt gehandhaafd.
• Het klimaatsysteem in volle ontwasemings-
modus is.
159

• De temperatuur van het klimaatsysteem of
de aanjagersnelheid wordt handmatig ver-
steld.
• De accuspanning daalt naar een te lage
waarde.
• Lage vacuümwaarde van remsysteem (bijv.
na meerdere keren na elkaar remmen).
• De schakelaar STOP/START OFF is inge-
drukt.
• Er doet zich een storing voor in het STOP/
START-systeem.
• De vierwielaandrijving is in de stand 4LO
gezet (indien uitgerust met 4WD).
Omstandigheden waarin automatisch de elektri-
sche parkeerrem wordt bediend in de stand
autostop:
• Het bestuurdersportier is geopend en het
rempedaal is niet ingetrapt.
• Het bestuurdersportier is geopend en de
veiligheidsgordel van de bestuurdersstoel
is niet vastgemaakt.
• De motorkap is geopend.
• Er doet zich een storing voor in het
STOP/START-systeem.Als de elektrische parkeerrem wordt bediend
terwijl de motor is uitgeschakeld, moet de
motor mogelijk handmatig opnieuw worden
gestart en de elektrische parkeerrem hand-
matig worden vrijgezet (trap het rempedaal in
en druk op de schakelaar Electric Park
Brake). Raadpleeg de paragraaf "Display in
de instrumentengroep" in het hoofdstuk "Uw
instrumentenpaneel leren kennen" in uw in-
structieboekje.
Het Stop/Start-systeem handmatig
uitschakelen
1. Druk op de schakelaar STOP/START OFF
(in de rij schakelaars). Het lampje in de
schakelaar dooft.2. De melding "STOP/START OFF" (stop/
start uit) verschijnt op het display in de
instrumentengroep. Raadpleeg de para-
graaf "Waarschuwingslampjes en meldin-
gen" in het hoofdstuk "Uw instrumenten-
paneel leren kennen" in uw
instructieboekje.
3. Bij de volgende stop van het voertuig
(nadat het STOP/START-systeem is uitge-
schakeld) zal de motor niet worden
uitgeschakeld.
4. Het STOP/START-systeem schakelt elke
keer zelfstandig naar de stand ON wan-
neer het contact uit- en weer ingescha-
keld wordt.
Het Stop/Start-systeem handmatig
inschakelen
Druk op de schakelaar STOP/START OFF (in
de rij schakelaars). Het lampje in de schake-
laar dooft.
Raadpleeg voor meer informatie over het
Stop/Start-systeem de paragraaf "Stop/Start-
systeem" in het hoofdstuk "Starten en rijden"
in uw instructieboekje.
Schakelaar STOP/START OFF
STARTEN EN RIJDEN
160

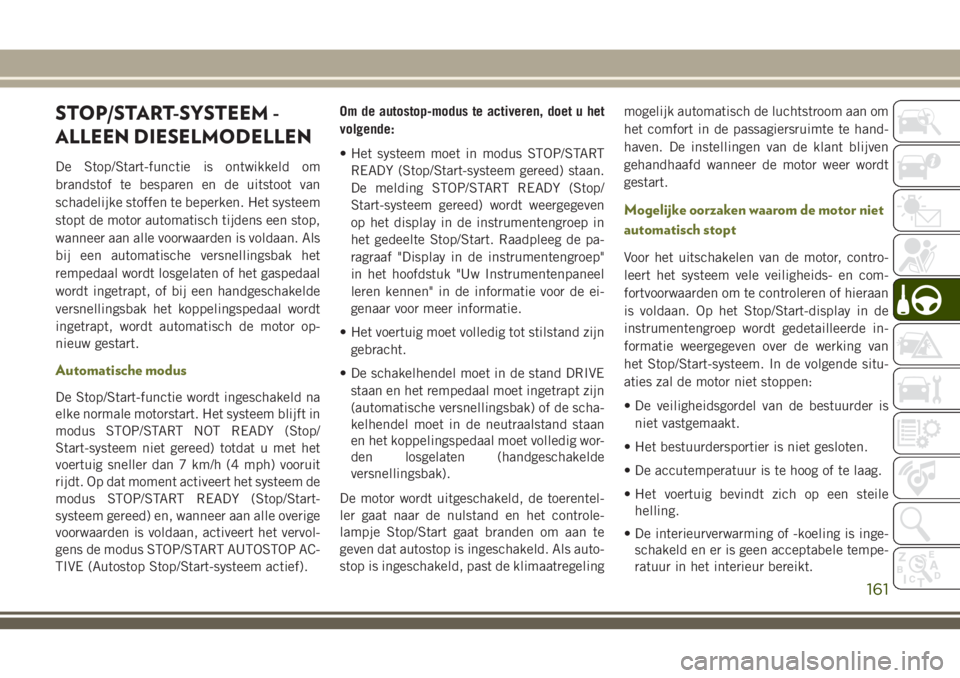

STOP/START-SYSTEEM -
ALLEEN DIESELMODELLEN
De Stop/Start-functie is ontwikkeld om
brandstof te besparen en de uitstoot van
schadelijke stoffen te beperken. Het systeem
stopt de motor automatisch tijdens een stop,
wanneer aan alle voorwaarden is voldaan. Als
bij een automatische versnellingsbak het
rempedaal wordt losgelaten of het gaspedaal
wordt ingetrapt, of bij een handgeschakelde
versnellingsbak het koppelingspedaal wordt
ingetrapt, wordt automatisch de motor op-
nieuw gestart.
Automatische modus
De Stop/Start-functie wordt ingeschakeld na
elke normale motorstart. Het systeem blijft in
modus STOP/START NOT READY (Stop/
Start-systeem niet gereed) totdat u met het
voertuig sneller dan 7 km/h (4 mph) vooruit
rijdt. Op dat moment activeert het systeem de
modus STOP/START READY (Stop/Start-
systeem gereed) en, wanneer aan alle overige
voorwaarden is voldaan, activeert het vervol-
gens de modus STOP/START AUTOSTOP AC-
TIVE (Autostop Stop/Start-systeem actief).Om de autostop-modus te activeren, doet u het
volgende:
• Het systeem moet in modus STOP/START
READY (Stop/Start-systeem gereed) staan.
De melding STOP/START READY (Stop/
Start-systeem gereed) wordt weergegeven
op het display in de instrumentengroep in
het gedeelte Stop/Start. Raadpleeg de pa-
ragraaf "Display in de instrumentengroep"
in het hoofdstuk "Uw Instrumentenpaneel
leren kennen" in de informatie voor de ei-
genaar voor meer informatie.
• Het voertuig moet volledig tot stilstand zijn
gebracht.
• De schakelhendel moet in de stand DRIVE
staan en het rempedaal moet ingetrapt zijn
(automatische versnellingsbak) of de scha-
kelhendel moet in de neutraalstand staan
en het koppelingspedaal moet volledig wor-
den losgelaten (handgeschakelde
versnellingsbak).
De motor wordt uitgeschakeld, de toerentel-
ler gaat naar de nulstand en het controle-
lampje Stop/Start gaat branden om aan te
geven dat autostop is ingeschakeld. Als auto-
stop is ingeschakeld, past de klimaatregelingmogelijk automatisch de luchtstroom aan om
het comfort in de passagiersruimte te hand-
haven. De instellingen van de klant blijven
gehandhaafd wanneer de motor weer wordt
gestart.
Mogelijke oorzaken waarom de motor niet
automatisch stopt
Voor het uitschakelen van de motor, contro-
leert het systeem vele veiligheids- en com-
fortvoorwaarden om te controleren of hieraan
is voldaan. Op het Stop/Start-display in de
instrumentengroep wordt gedetailleerde in-
formatie weergegeven over de werking van
het Stop/Start-systeem. In de volgende situ-
aties zal de motor niet stoppen:
• De veiligheidsgordel van de bestuurder is
niet vastgemaakt.
• Het bestuurdersportier is niet gesloten.
• De accutemperatuur is te hoog of te laag.
• Het voertuig bevindt zich op een steile
helling.
• De interieurverwarming of -koeling is inge-
schakeld en er is geen acceptabele tempe-
ratuur in het interieur bereikt.
161

• De klimaatregeling is ingesteld op volledig
ontwasemen bij een hoge aanjagersnel-
heid.
• De motor heeft de normale bedrijfstempe-
ratuur nog niet bereikt.
• De accu is bijna leeg.
• De versnellingsbak staat niet in de stand
DRIVE (automatische versnellingsbak) of
de neutraalstand (handgeschakelde ver-
snellingsbak).
• De motorkap is geopend.
• De tussenbak van het voertuig staat in
stand 4LO.
• Er wordt een regeneratie van het uitlaatsys-
teem uitgevoerd.
Andere factoren die het gebruik van Autostop
verhinderen:
• Brandstofpeil.
• Bediening van het gaspedaal (alleen auto-
matische versnellingsbak).
• Motortemperatuur te hoog.Het is mogelijk dat meerdere malen met het
voertuig wordt gereden, zonder dat het STOP/
START-systeem de status STOP/START
READY (Stop/Start gereed) aanneemt, wan-
neer de omstandigheden extremer zijn dan
hierboven genoemd.
De motor starten in de stand autostop
Automatische versnellingsbak:
In de stand DRIVE start de motor wanneer het
rempedaal niet is ingetrapt of het gaspedaal
wordt ingetrapt. De transmissie wordt auto-
matisch opnieuw ingeschakeld als de motor
opnieuw wordt gestart. Tijdens deze overgang
houden de remmen het voertuig op zijn plaats
om ongewenste bewegingen te voorkomen.
Handgeschakelde versnellingsbak:
Wanneer de schakelhendel in stand NEU-
TRAL staat, start de motor wanneer het
koppelingspedaal wordt ingetrapt. Het voer-
tuig neemt modus STOP/START SYSTEM
NOT READY (Stop/Start-systeem niet ge-
reed) aan totdat de voertuigsnelheid meer
bedraagt dan 7 km/h (4 mph).Omstandigheden waarin de motor automatisch
opnieuw start in de stand autostop:
• De schakelhendel wordt vanuit DRIVE in de
stand REVERSE of NEUTRAL gezet.
• De comfortstand van de temperatuur in het
interieur wordt gehandhaafd.
• Het klimaatsysteem in volle ontwasemings-
modus is.
• De accuspanning daalt naar een te lage
waarde.
• Lage vacuümwaarde van remsysteem (bijv.
na meerdere keren na elkaar remmen).
• De schakelaar STOP/START OFF is inge-
drukt.
• De vierwielaandrijving is in de stand 4LO
gezet.
• Het emissiesysteem hierom vraagt.
• Er doet zich een storing voor in het STOP/
START-systeem.
• De temperatuur van het klimaatsysteem of
de aanjagersnelheid wordt handmatig
versteld.
STARTEN EN RIJDEN
162

Omstandigheden waarin automatisch de elektri-
sche parkeerrem wordt bediend in de stand
autostop:
• Het bestuurdersportier is geopend en het
rempedaal niet is ingetrapt.
• Het bestuurdersportier is geopend en de
bestuurder heeft de veiligheidsgordel niet
vastgemaakt.
• De motorkap is geopend.
• Er doet zich een storing voor in het
STOP/START-systeem.
Als de elektrische parkeerrem wordt bediend
terwijl de motor is uitgeschakeld, moet de
motor mogelijk handmatig opnieuw worden
gestart en de elektrische parkeerrem hand-
matig worden vrijgezet (trap het rempedaal in
en druk op de schakelaar Electric Park
Brake). Raadpleeg de paragraaf "Display in
de instrumentengroep" in het hoofdstuk "Uw
Instrumentenpaneel leren kennen" in uw in-
structieboekje voor meer informatie.Het Stop/Start-systeem handmatig
uitschakelen
1. Druk op de schakelaar STOP/START OFF
(in de rij schakelaars). Het lampje in de
schakelaar dooft.
2. De melding "STOP/START OFF" (stop/
start uit) verschijnt op het display in de
instrumentengroep. Raadpleeg de para-
graaf "Display in de instrumentengroep" in
het hoofdstuk "Uw Instrumentenpaneel
leren kennen" in uw instructieboekje voor
meer informatie.3. Bij de volgende stop van het voertuig
(nadat het STOP/START-systeem is uitge-
schakeld) zal de motor niet worden
uitgeschakeld.
4. Als het STOP/START-systeem handmatig
is uitgeschakeld, kan de motor alleen wor-
den gestart en gestopt via het contactslot.
5. Het STOP/START-systeem schakelt elke
keer zelfstandig weer in wanneer het con-
tact uit- en weer ingeschakeld wordt.
Het Stop/Start-systeem handmatig
inschakelen
Druk op de schakelaar STOP/START OFF (in
de rij schakelaars). Het lampje in de schake-
laar dooft.
Schakelaar STOP/START OFF
163

de achterkant/achterbumper worden ge-
plaatst. Als dit wel het geval is, zal het
systeem een nabijgelegen object mogelijk
interpreteren als een sensorprobleem en
wordt de melding "PARKSENSE UNAVAI-
LABLE SERVICE REQUIRED" (parkeerhulp
niet beschikbaar, onderhoud noodzakelijk)
weergegeven op het display in de instru-
mentengroep.
• ParkSense moet worden uitgeschakeld
wanneer de achterklep in de open stand
staat en de achteruitversnelling is inge-
schakeld. Een open achterklep zou ten on-
rechte kunnen worden aangezien voor een
obstakel achter de auto.
WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
WAARSCHUWING!
omgeving te richten. Anders bestaat er
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het ob-
stakel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
LET OP!
randen worden mogelijk tijdelijk of hele-
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of on-
der de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
PARKSENSE
PARKEERSENSOREN VOOR
EN ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
STARTEN EN RIJDEN
172

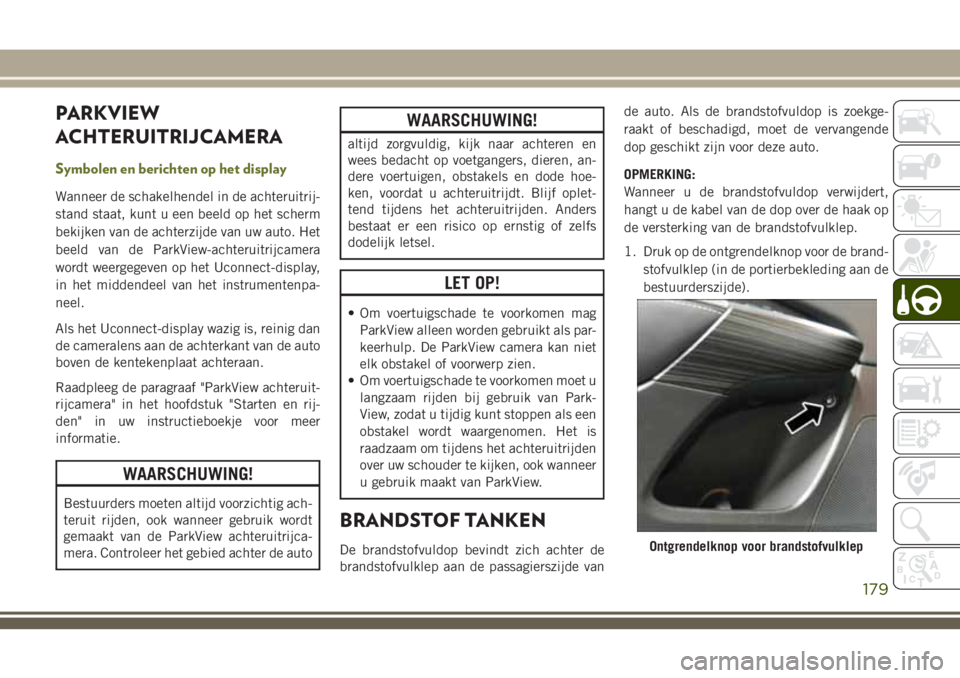

PARKVIEW
ACHTERUITRIJCAMERA
Symbolen en berichten op het display
Wanneer de schakelhendel in de achteruitrij-
stand staat, kunt u een beeld op het scherm
bekijken van de achterzijde van uw auto. Het
beeld van de ParkView-achteruitrijcamera
wordt weergegeven op het Uconnect-display,
in het middendeel van het instrumentenpa-
neel.
Als het Uconnect-display wazig is, reinig dan
de cameralens aan de achterkant van de auto
boven de kentekenplaat achteraan.
Raadpleeg de paragraaf "ParkView achteruit-
rijcamera" in het hoofdstuk "Starten en rij-
den" in uw instructieboekje voor meer
informatie.
WAARSCHUWING!
Bestuurders moeten altijd voorzichtig ach-
teruit rijden, ook wanneer gebruik wordt
gemaakt van de ParkView achteruitrijca-
mera. Controleer het gebied achter de auto
WAARSCHUWING!
altijd zorgvuldig, kijk naar achteren en
wees bedacht op voetgangers, dieren, an-
dere voertuigen, obstakels en dode hoe-
ken, voordat u achteruitrijdt. Blijf oplet-
tend tijdens het achteruitrijden. Anders
bestaat er een risico op ernstig of zelfs
dodelijk letsel.
LET OP!
• Om voertuigschade te voorkomen mag
ParkView alleen worden gebruikt als par-
keerhulp. De ParkView camera kan niet
elk obstakel of voorwerp zien.
• Om voertuigschade te voorkomen moet u
langzaam rijden bij gebruik van Park-
View, zodat u tijdig kunt stoppen als een
obstakel wordt waargenomen. Het is
raadzaam om tijdens het achteruitrijden
over uw schouder te kijken, ook wanneer
u gebruik maakt van ParkView.
BRANDSTOF TANKEN
De brandstofvuldop bevindt zich achter de
brandstofvulklep aan de passagierszijde vande auto. Als de brandstofvuldop is zoekge-
raakt of beschadigd, moet de vervangende
dop geschikt zijn voor deze auto.
OPMERKING:
Wanneer u de brandstofvuldop verwijdert,
hangt u de kabel van de dop over de haak op
de versterking van de brandstofvulklep.
1. Druk op de ontgrendelknop voor de brand-
stofvulklep (in de portierbekleding aan de
bestuurderszijde).Ontgrendelknop voor brandstofvulklep
179

Locatie Meszekering Patroonzekering Omschrijving
F14 10 A rood – Regelmodule aandrijflijn (DTCM)/
verdeelbak (PTU)/elektrische handrem
(EPB)/RDM/remsysteemmodule (BSM) –
indien aanwezig/rempedaalschakelaar/
achteruitrijschakelaar (alleen diesel)
F15 – – Niet in gebruik
F16 20 A geel – Bobines (benzine)/motorsensor (diesel)
F17 – – Niet in gebruik
F18 – – Niet in gebruik
F19 – 40 A groen Elektromagneet startmotor
F20 10 A rood – Airco-compressorkoppeling
F21 – – Niet in gebruik
F22 5 A geelbruin – Radiateurventilator
F23 70 A geelbruin – Regelmodule carrosserie (BCM) – voe-
ding 2
F23 50 A rood – Voeding 2 spanningsstabilisatiemodule
(VSM) – indien uitgerust met motoroptie
Stop/Start
F24 20 A geel – Ruitenwisser achter – indien uitgerust
met motoroptie Stop/Start
F25B 20 A geel – Ruitensproeier vóór – indien uitgerust
met motoroptie Stop/Start
F26 – 30 A roze Brandstofverwarming – alleen diesel
F27 – – Niet in gebruik
F28 15 A blauw – Transmissieregelmodule (TCM)
195

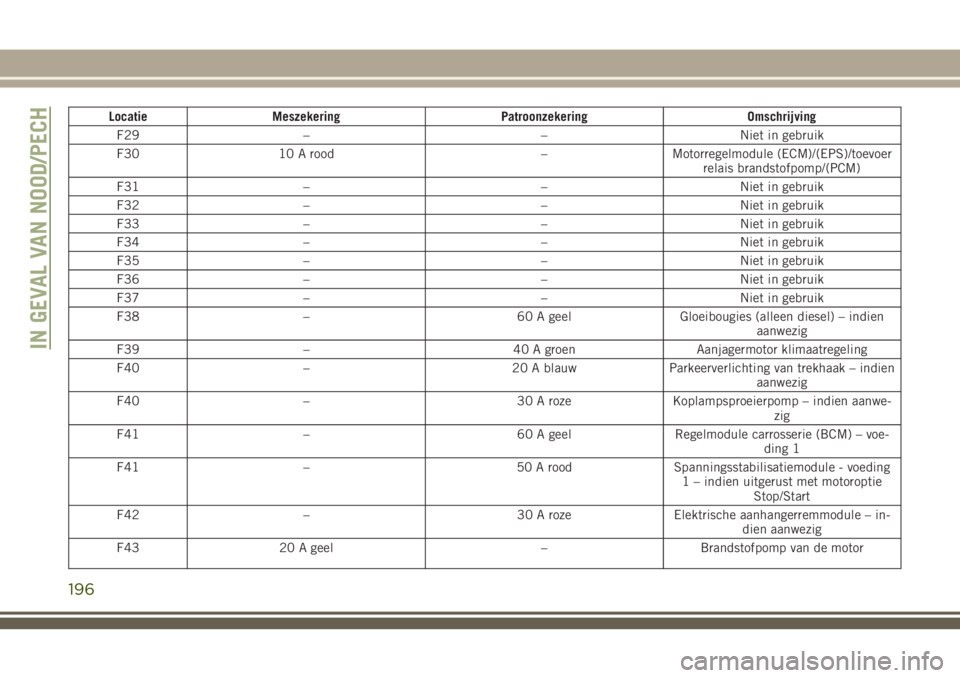

Locatie Meszekering Patroonzekering Omschrijving
F29 – – Niet in gebruik
F30 10 A rood – Motorregelmodule (ECM)/(EPS)/toevoer
relais brandstofpomp/(PCM)
F31 – – Niet in gebruik
F32 – – Niet in gebruik
F33 – – Niet in gebruik
F34 – – Niet in gebruik
F35 – – Niet in gebruik
F36 – – Niet in gebruik
F37 – – Niet in gebruik
F38 – 60 A geel Gloeibougies (alleen diesel) – indien
aanwezig
F39 – 40 A groen Aanjagermotor klimaatregeling
F40 – 20 A blauw Parkeerverlichting van trekhaak – indien
aanwezig
F40 – 30 A roze Koplampsproeierpomp – indien aanwe-
zig
F41 – 60 A geel Regelmodule carrosserie (BCM) – voe-
ding 1
F41 – 50 A rood Spanningsstabilisatiemodule - voeding
1 – indien uitgerust met motoroptie
Stop/Start
F42 – 30 A roze Elektrische aanhangerremmodule – in-
dien aanwezig
F43 20 A geel – Brandstofpomp van de motor
IN GEVAL VAN NOOD/PECH
196

Locatie Meszekering Patroonzekering Omschrijving
F44 – 30 A roze Trekhaak / 7-pens connector – indien
aanwezig
F45 – 30 A roze Regelmodule passagiersportier (PDM) –
indien aanwezig
F46 – 25 A transparant Zonnedak – indien aanwezig
F48 – 30 A roze Regelmodule bestuurdersportier – in-
dien aanwezig
F49 – 30 A roze Spanningsomvormer (115 V A/C) — in-
dien aanwezig
F50 – 30 A roze Elektrisch bediende achterklep – indien
aanwezig
F51 – – Niet in gebruik
F52 – 30 A roze Ruitenwissers vóór – indien uitgerust
met motoroptie Stop/Start
F53 – 30 A roze Remsysteemmodule en kleppen
F54 – 30 A roze Voeding 3 regelmodule carrosserie
(BCM)
F55 10 A rood – Dodehoeksensoren/achteruitkijkcamera
F56 15 A blauw – Contactschakelaarmodule (IGNM)/KIN/
RF-hub/elektrisch stuurslot (ESCL)
F57 20 A geel – Aanhangerverlichting links – indien aan-
wezig
F58 10 A rood – Module voor classificatie van
inzittenden/VSM/TT Mod/ESCL
197
