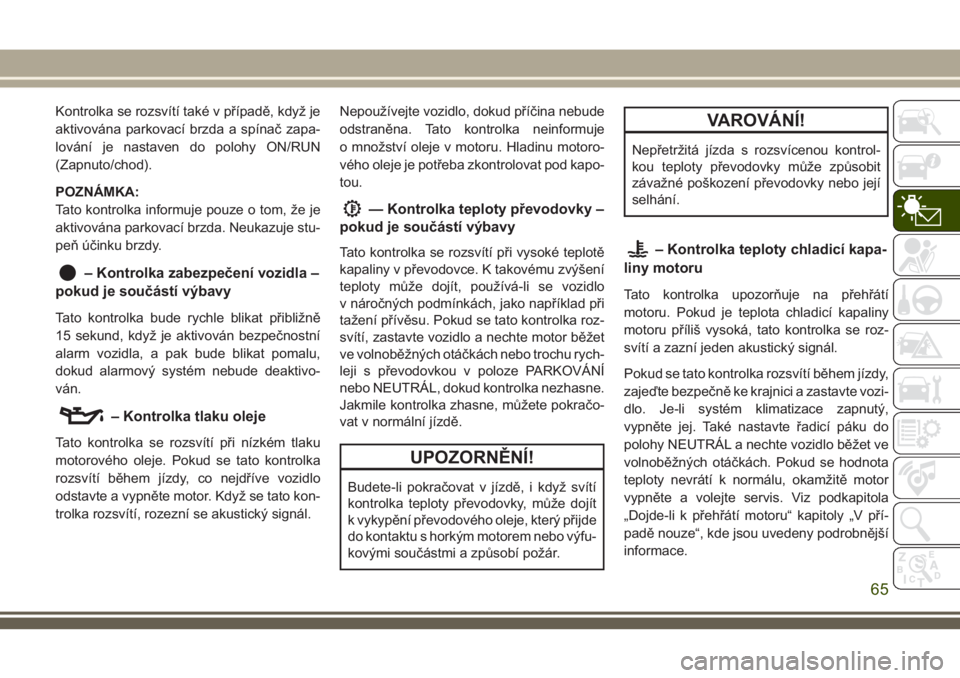

Kontrolka se rozsvítí také v případě, když je
aktivována parkovací brzda a spínač zapa-
lování je nastaven do polohy ON/RUN
(Zapnuto/chod).
POZNÁMKA:
Tato kontrolka informuje pouze o tom, že je
aktivována parkovací brzda. Neukazuje stu-
peň účinku brzdy.
– Kontrolka zabezpečení vozidla –
pokud je součástí výbavy
Tato kontrolka bude rychle blikat přibližně
15 sekund, když je aktivován bezpečnostní
alarm vozidla, a pak bude blikat pomalu,
dokud alarmový systém nebude deaktivo-
ván.
– Kontrolka tlaku oleje
Tato kontrolka se rozsvítí při nízkém tlaku
motorového oleje. Pokud se tato kontrolka
rozsvítí během jízdy, co nejdříve vozidlo
odstavte a vypněte motor. Když se tato kon-
trolka rozsvítí, rozezní se akustický signál.Nepoužívejte vozidlo, dokud příčina nebude
odstraněna. Tato kontrolka neinformuje
o množství oleje v motoru. Hladinu motoro-
vého oleje je potřeba zkontrolovat pod kapo-
tou.
— Kontrolka teploty převodovky –
pokud je součástí výbavy
Tato kontrolka se rozsvítí při vysoké teplotě
kapaliny v převodovce. K takovému zvýšení
teploty může dojít, používá-li se vozidlo
v náročných podmínkách, jako například při
tažení přívěsu. Pokud se tato kontrolka roz-
svítí, zastavte vozidlo a nechte motor běžet
ve volnoběžných otáčkách nebo trochu rych-
leji s převodovkou v poloze PARKOVÁNÍ
nebo NEUTRÁL, dokud kontrolka nezhasne.
Jakmile kontrolka zhasne, můžete pokračo-
vat v normální jízdě.
UPOZORNĚNÍ!
Budete-li pokračovat v jízdě, i když svítí
kontrolka teploty převodovky, může dojít
k vykypění převodového oleje, který přijde
do kontaktu s horkým motorem nebo výfu-
kovými součástmi a způsobí požár.
VAROVÁNÍ!
Nepřetržitá jízda s rozsvícenou kontrol-
kou teploty převodovky může způsobit
závažné poškození převodovky nebo její
selhání.
– Kontrolka teploty chladicí kapa-
liny motoru
Tato kontrolka upozorňuje na přehřátí
motoru. Pokud je teplota chladicí kapaliny
motoru příliš vysoká, tato kontrolka se roz-
svítí a zazní jeden akustický signál.
Pokud se tato kontrolka rozsvítí během jízdy,
zajeďte bezpečně ke krajnici a zastavte vozi-
dlo. Je-li systém klimatizace zapnutý,
vypněte jej. Také nastavte řadicí páku do
polohy NEUTRÁL a nechte vozidlo běžet ve
volnoběžných otáčkách. Pokud se hodnota
teploty nevrátí k normálu, okamžitě motor
vypněte a volejte servis. Viz podkapitola
„Dojde-li k přehřátí motoru“ kapitoly „V pří-
padě nouze“, kde jsou uvedeny podrobnější
informace.
65

– Kontrolka teploty oleje
Tato kontrolka se rozsvítí při vysoké teplotě
motorového oleje. Pokud se tato kontrolka
rozsvítí během jízdy, co nejdříve vozidlo
odstavte a vypněte motor. Počkejte, než se
teplota oleje vrátí na normální úrovně.
– Kontrolka dobíjení akumulá-
toru
Tato kontrolka se rozsvítí, pokud se akumu-
látor nedobíjí správně. Pokud zůstává roz-
svícená při běžícím motoru, může se jednat
o poruchu systému dobíjení. Obraťte se na
autorizovaného prodejce co nejdříve.
Signalizuje to, že se může jednat o problém
s elektrickým systémem nebo související
součástí.
– Kontrolka elektronické regulace
škrticí klapky (ETC)
Tato kontrolka rozsvícením signalizuje pro-
blém se systémem elektronické regulace
škrticí klapky (ETC). Pokud je problém zjiš-
těn po nastartování vozidla, bude kontrolka
buď trvale svítit nebo blikat, a to v závislostina povaze problému. Vypněte a zapněte
zapalování, když je vozidlo bezpečně
a úplně zastaveno a převodovka je v poloze
PARKOVÁNÍ. Kontrolka by měla zhasnout.
Pokud kontrolka zůstane svítit při spuště-
ném vozidle, vozidlo je obvykle schopné
jízdy, avšak co nejdříve navštivte autorizova-
ného dealera, který zajistí servisní pro-
hlídku.
POZNÁMKA:
Tato kontrolka se může rozsvítit, pokud sou-
časně sešlápnete plynový a brzdový pedál.
Pokud kontrolka při spuštěném vozidle
nadále bliká, vyžaduje se okamžitý servisní
zásah a pravděpodobně může dojít ke
snížení výkonu, zvýšeným volnoběžným
otáčkám / nepravidelnému volnoběhu nebo
zhasnutí motoru, a vozidlo může vyžadovat
odtah. Kontrolka se musí rozsvítit tehdy,
když je spínač zapalování nastavený do
polohy ON/RUN (Zapnuto/chod) nebo ACC/
ON/RUN (Příslušenství/zapnuto/chod),
a zůstat krátce svítit v rámci kontroly žáro-
vek. Pokud se kontrolka při startování neroz-
svítí, nechte systém zkontrolovat u autorizo-
vaného dealera.
– Kontrolka poruchy elektrického
posilovače řízení
Kontrolka se rozsvítí, když dojde k poruše
v systému EPS (elektrický posilovač řízení).
Další informace naleznete v podkapitole
„Posilovač řízení“ v kapitole „Startování
a provoz“ v uživatelské příručce.
UPOZORNĚNÍ!
Delší provoz s omezenou funkcí asistenta
může představovat bezpečnostní riziko
pro řidiče i další osoby. Je nutné nechat
závadu co nejdříve opravit.
– Kontrolka otevření dveří
Tento indikátor svítí, když jsou některé dveře
otevřené a nejsou úplně zavřené.
POZNÁMKA:
Pokud se vozidlo pohybuje, zazní také jeden
akustický signál.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
66

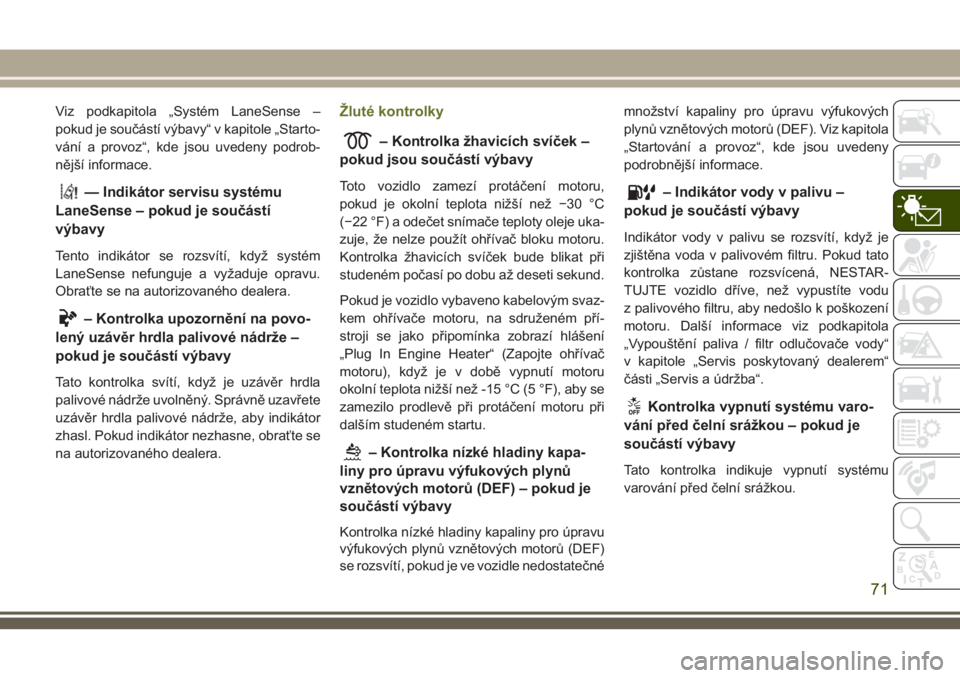

Viz podkapitola „Systém LaneSense –
pokud je součástí výbavy“ v kapitole „Starto-
vání a provoz“, kde jsou uvedeny podrob-
nější informace.
— Indikátor servisu systému
LaneSense – pokud je součástí
výbavy
Tento indikátor se rozsvítí, když systém
LaneSense nefunguje a vyžaduje opravu.
Obraťte se na autorizovaného dealera.
– Kontrolka upozornění na povo-
lený uzávěr hrdla palivové nádrže –
pokud je součástí výbavy
Tato kontrolka svítí, když je uzávěr hrdla
palivové nádrže uvolněný. Správně uzavřete
uzávěr hrdla palivové nádrže, aby indikátor
zhasl. Pokud indikátor nezhasne, obraťte se
na autorizovaného dealera.
Žluté kontrolky
– Kontrolka žhavicích svíček –
pokud jsou součástí výbavy
Toto vozidlo zamezí protáčení motoru,
pokud je okolní teplota nižší než −30 °C
(−22 °F) a odečet snímače teploty oleje uka-
zuje, že nelze použít ohřívač bloku motoru.
Kontrolka žhavicích svíček bude blikat při
studeném počasí po dobu až deseti sekund.
Pokud je vozidlo vybaveno kabelovým svaz-
kem ohřívače motoru, na sdruženém pří-
stroji se jako připomínka zobrazí hlášení
„Plug In Engine Heater“ (Zapojte ohřívač
motoru), když je v době vypnutí motoru
okolní teplota nižší než -15 °C (5 °F), aby se
zamezilo prodlevě při protáčení motoru při
dalším studeném startu.
– Kontrolka nízké hladiny kapa-
liny pro úpravu výfukových plynů
vznětových motorů (DEF) – pokud je
součástí výbavy
Kontrolka nízké hladiny kapaliny pro úpravu
výfukových plynů vznětových motorů (DEF)
se rozsvítí, pokud je ve vozidle nedostatečnémnožství kapaliny pro úpravu výfukových
plynů vznětových motorů (DEF). Viz kapitola
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
– Indikátor vody v palivu –
pokud je součástí výbavy
Indikátor vody v palivu se rozsvítí, když je
zjištěna voda v palivovém filtru. Pokud tato
kontrolka zůstane rozsvícená, NESTAR-
TUJTE vozidlo dříve, než vypustíte vodu
z palivového filtru, aby nedošlo k poškození
motoru. Další informace viz podkapitola
„Vypouštění paliva / filtr odlučovače vody“
v kapitole „Servis poskytovaný dealerem“
části „Servis a údržba“.
Kontrolka vypnutí systému varo-
vání před čelní srážkou – pokud je
součástí výbavy
Tato kontrolka indikuje vypnutí systému
varování před čelní srážkou.
71

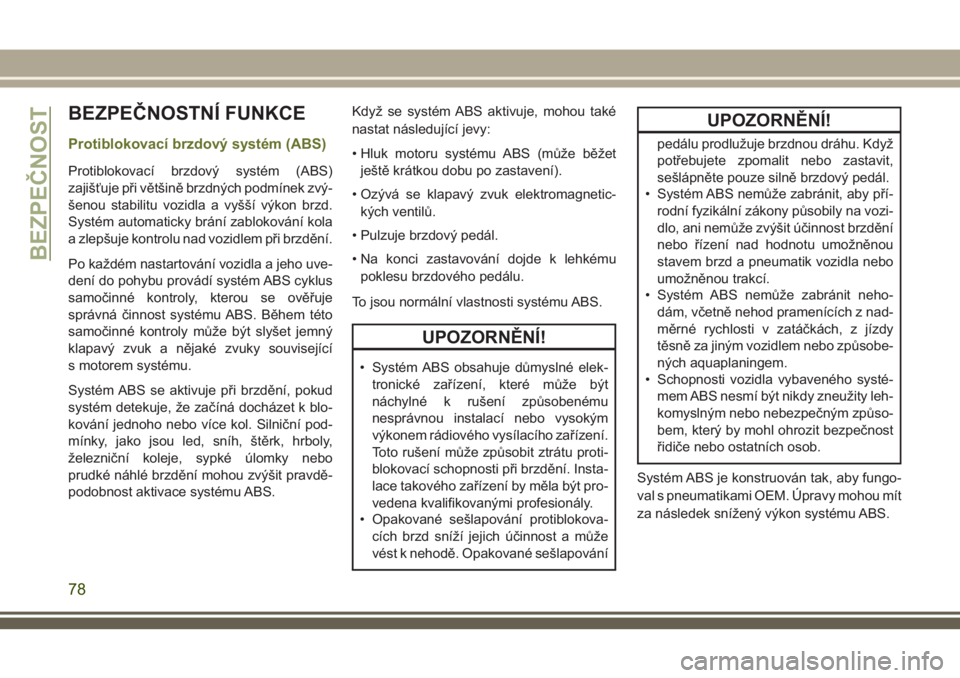

BEZPEČNOSTNÍ FUNKCE
Protiblokovací brzdový systém (ABS)
Protiblokovací brzdový systém (ABS)
zajišťuje při většině brzdných podmínek zvý-
šenou stabilitu vozidla a vyšší výkon brzd.
Systém automaticky brání zablokování kola
a zlepšuje kontrolu nad vozidlem při brzdění.
Po každém nastartování vozidla a jeho uve-
dení do pohybu provádí systém ABS cyklus
samočinné kontroly, kterou se ověřuje
správná činnost systému ABS. Během této
samočinné kontroly může být slyšet jemný
klapavý zvuk a nějaké zvuky související
s motorem systému.
Systém ABS se aktivuje při brzdění, pokud
systém detekuje, že začíná docházet k blo-
kování jednoho nebo více kol. Silniční pod-
mínky, jako jsou led, sníh, štěrk, hrboly,
železniční koleje, sypké úlomky nebo
prudké náhlé brzdění mohou zvýšit pravdě-
podobnost aktivace systému ABS.Když se systém ABS aktivuje, mohou také
nastat následující jevy:
• Hluk motoru systému ABS (může běžet
ještě krátkou dobu po zastavení).
• Ozývá se klapavý zvuk elektromagnetic-
kých ventilů.
• Pulzuje brzdový pedál.
• Na konci zastavování dojde k lehkému
poklesu brzdového pedálu.
To jsou normální vlastnosti systému ABS.
UPOZORNĚNÍ!
• Systém ABS obsahuje důmyslné elek-
tronické zařízení, které může být
náchylné k rušení způsobenému
nesprávnou instalací nebo vysokým
výkonem rádiového vysílacího zařízení.
Toto rušení může způsobit ztrátu proti-
blokovací schopnosti při brzdění. Insta-
lace takového zařízení by měla být pro-
vedena kvalifikovanými profesionály.
• Opakované sešlapování protiblokova-
cích brzd sníží jejich účinnost a může
vést k nehodě. Opakované sešlapování
UPOZORNĚNÍ!
pedálu prodlužuje brzdnou dráhu. Když
potřebujete zpomalit nebo zastavit,
sešlápněte pouze silně brzdový pedál.
• Systém ABS nemůže zabránit, aby pří-
rodní fyzikální zákony působily na vozi-
dlo, ani nemůže zvýšit účinnost brzdění
nebo řízení nad hodnotu umožněnou
stavem brzd a pneumatik vozidla nebo
umožněnou trakcí.
• Systém ABS nemůže zabránit neho-
dám, včetně nehod pramenících z nad-
měrné rychlosti v zatáčkách, z jízdy
těsně za jiným vozidlem nebo způsobe-
ných aquaplaningem.
• Schopnosti vozidla vybaveného systé-
mem ABS nesmí být nikdy zneužity leh-
komyslným nebo nebezpečným způso-
bem, který by mohl ohrozit bezpečnost
řidiče nebo ostatních osob.
Systém ABS je konstruován tak, aby fungo-
val s pneumatikami OEM. Úpravy mohou mít
za následek snížený výkon systému ABS.
BEZPEČNOST
78

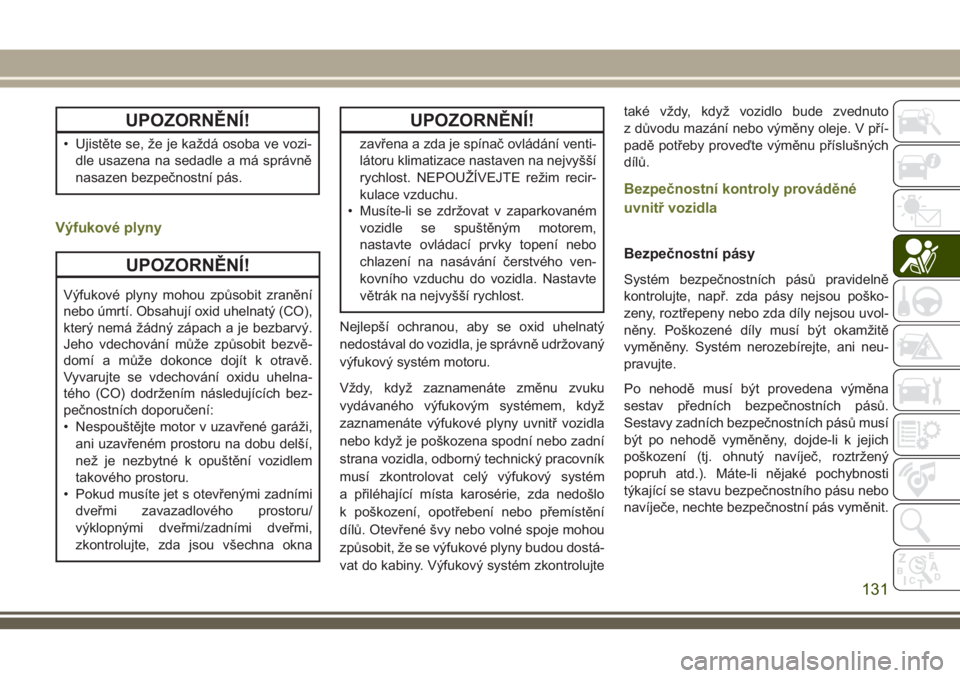

UPOZORNĚNÍ!
• Ujistěte se, že je každá osoba ve vozi-
dle usazena na sedadle a má správně
nasazen bezpečnostní pás.
Výfukové plyny
UPOZORNĚNÍ!
Výfukové plyny mohou způsobit zranění
nebo úmrtí. Obsahují oxid uhelnatý (CO),
který nemá žádný zápach a je bezbarvý.
Jeho vdechování může způsobit bezvě-
domí a může dokonce dojít k otravě.
Vyvarujte se vdechování oxidu uhelna-
tého (CO) dodržením následujících bez-
pečnostních doporučení:
• Nespouštějte motor v uzavřené garáži,
ani uzavřeném prostoru na dobu delší,
než je nezbytné k opuštění vozidlem
takového prostoru.
• Pokud musíte jet s otevřenými zadními
dveřmi zavazadlového prostoru/
výklopnými dveřmi/zadními dveřmi,
zkontrolujte, zda jsou všechna okna
UPOZORNĚNÍ!
zavřena a zda je spínač ovládání venti-
látoru klimatizace nastaven na nejvyšší
rychlost. NEPOUŽÍVEJTE režim recir-
kulace vzduchu.
• Musíte-li se zdržovat v zaparkovaném
vozidle se spuštěným motorem,
nastavte ovládací prvky topení nebo
chlazení na nasávání čerstvého ven-
kovního vzduchu do vozidla. Nastavte
větrák na nejvyšší rychlost.
Nejlepší ochranou, aby se oxid uhelnatý
nedostával do vozidla, je správně udržovaný
výfukový systém motoru.
Vždy, když zaznamenáte změnu zvuku
vydávaného výfukovým systémem, když
zaznamenáte výfukové plyny uvnitř vozidla
nebo když je poškozena spodní nebo zadní
strana vozidla, odborný technický pracovník
musí zkontrolovat celý výfukový systém
a přiléhající místa karosérie, zda nedošlo
k poškození, opotřebení nebo přemístění
dílů. Otevřené švy nebo volné spoje mohou
způsobit, že se výfukové plyny budou dostá-
vat do kabiny. Výfukový systém zkontrolujtetaké vždy, když vozidlo bude zvednuto
z důvodu mazání nebo výměny oleje. V pří-
padě potřeby proveďte výměnu příslušných
dílů.
Bezpečnostní kontroly prováděné
uvnitř vozidla
Bezpečnostní pásy
Systém bezpečnostních pásů pravidelně
kontrolujte, např. zda pásy nejsou poško-
zeny, roztřepeny nebo zda díly nejsou uvol-
něny. Poškozené díly musí být okamžitě
vyměněny. Systém nerozebírejte, ani neu-
pravujte.
Po nehodě musí být provedena výměna
sestav předních bezpečnostních pásů.
Sestavy zadních bezpečnostních pásů musí
být po nehodě vyměněny, dojde-li k jejich
poškození (tj. ohnutý navíječ, roztržený
popruh atd.). Máte-li nějaké pochybnosti
týkající se stavu bezpečnostního pásu nebo
navíječe, nechte bezpečnostní pás vyměnit.
131

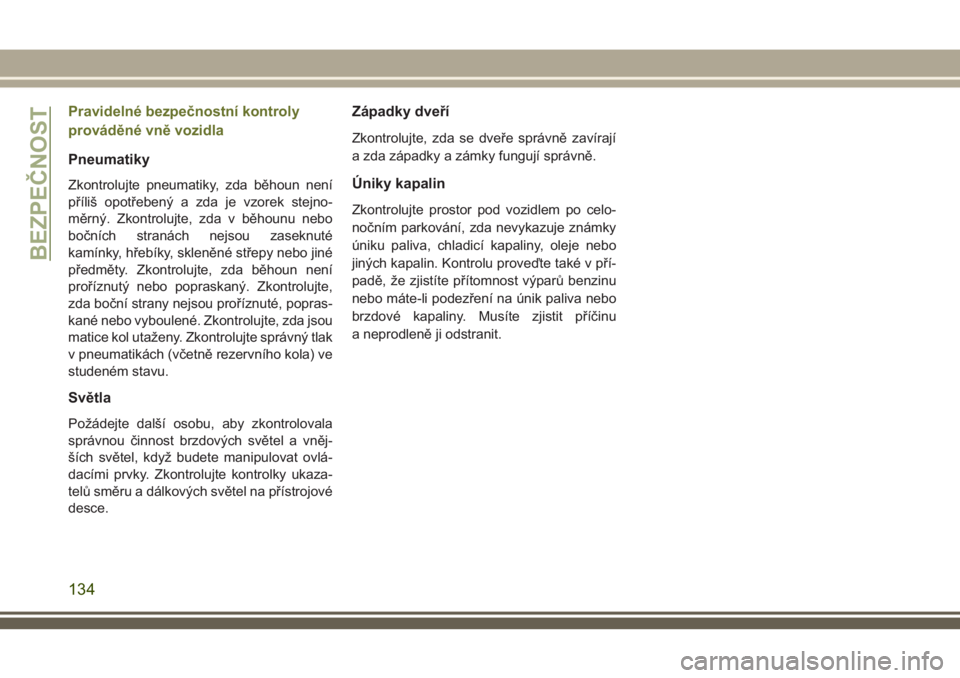

Pravidelné bezpečnostní kontroly
prováděné vně vozidla
Pneumatiky
Zkontrolujte pneumatiky, zda běhoun není
příliš opotřebený a zda je vzorek stejno-
měrný. Zkontrolujte, zda v běhounu nebo
bočních stranách nejsou zaseknuté
kamínky, hřebíky, skleněné střepy nebo jiné
předměty. Zkontrolujte, zda běhoun není
proříznutý nebo popraskaný. Zkontrolujte,
zda boční strany nejsou proříznuté, popras-
kané nebo vyboulené. Zkontrolujte, zda jsou
matice kol utaženy. Zkontrolujte správný tlak
v pneumatikách (včetně rezervního kola) ve
studeném stavu.
Světla
Požádejte další osobu, aby zkontrolovala
správnou činnost brzdových světel a vněj-
ších světel, když budete manipulovat ovlá-
dacími prvky. Zkontrolujte kontrolky ukaza-
telů směru a dálkových světel na přístrojové
desce.
Západky dveří
Zkontrolujte, zda se dveře správně zavírají
a zda západky a zámky fungují správně.
Úniky kapalin
Zkontrolujte prostor pod vozidlem po celo-
nočním parkování, zda nevykazuje známky
úniku paliva, chladicí kapaliny, oleje nebo
jiných kapalin. Kontrolu proveďte také v pří-
padě, že zjistíte přítomnost výparů benzinu
nebo máte-li podezření na únik paliva nebo
brzdové kapaliny. Musíte zjistit příčinu
a neprodleně ji odstranit.
BEZPEČNOST
134

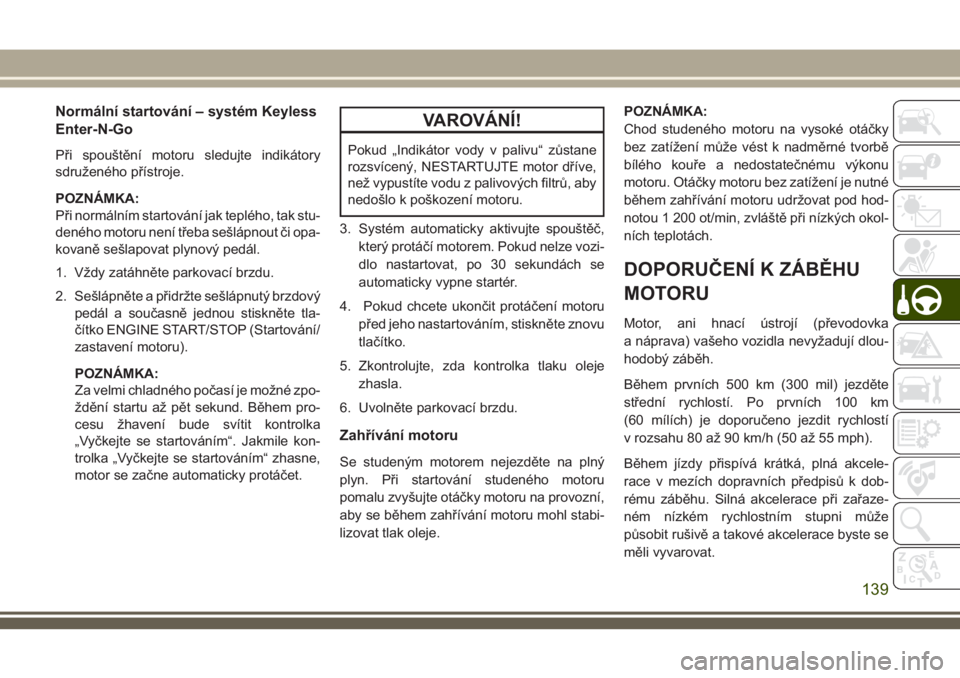

Normální startování – systém Keyless
Enter-N-Go
Při spouštění motoru sledujte indikátory
sdruženého přístroje.
POZNÁMKA:
Při normálním startování jak teplého, tak stu-
deného motoru není třeba sešlápnout či opa-
kovaně sešlapovat plynový pedál.
1. Vždy zatáhněte parkovací brzdu.
2. Sešlápněte a přidržte sešlápnutý brzdový
pedál a současně jednou stiskněte tla-
čítko ENGINE START/STOP (Startování/
zastavení motoru).
POZNÁMKA:
Za velmi chladného počasí je možné zpo-
ždění startu až pět sekund. Během pro-
cesu žhavení bude svítit kontrolka
„Vyčkejte se startováním“. Jakmile kon-
trolka „Vyčkejte se startováním“ zhasne,
motor se začne automaticky protáčet.
VAROVÁNÍ!
Pokud „Indikátor vody v palivu“ zůstane
rozsvícený, NESTARTUJTE motor dříve,
než vypustíte vodu z palivových filtrů, aby
nedošlo k poškození motoru.
3. Systém automaticky aktivujte spouštěč,
který protáčí motorem. Pokud nelze vozi-
dlo nastartovat, po 30 sekundách se
automaticky vypne startér.
4. Pokud chcete ukončit protáčení motoru
před jeho nastartováním, stiskněte znovu
tlačítko.
5. Zkontrolujte, zda kontrolka tlaku oleje
zhasla.
6. Uvolněte parkovací brzdu.
Zahřívání motoru
Se studeným motorem nejezděte na plný
plyn. Při startování studeného motoru
pomalu zvyšujte otáčky motoru na provozní,
aby se během zahřívání motoru mohl stabi-
lizovat tlak oleje.POZNÁMKA:
Chod studeného motoru na vysoké otáčky
bez zatížení může vést k nadměrné tvorbě
bílého kouře a nedostatečnému výkonu
motoru. Otáčky motoru bez zatížení je nutné
během zahřívání motoru udržovat pod hod-
notou 1 200 ot/min, zvláště při nízkých okol-
ních teplotách.
DOPORUČENÍ K ZÁBĚHU
MOTORU
Motor, ani hnací ústrojí (převodovka
a náprava) vašeho vozidla nevyžadují dlou-
hodobý záběh.
Během prvních 500 km (300 mil) jezděte
střední rychlostí. Po prvních 100 km
(60 mílích) je doporučeno jezdit rychlostí
v rozsahu 80 až 90 km/h (50 až 55 mph).
Během jízdy přispívá krátká, plná akcele-
race v mezích dopravních předpisů k dob-
rému záběhu. Silná akcelerace při zařaze-
ném nízkém rychlostním stupni může
působit rušivě a takové akcelerace byste se
měli vyvarovat.
139

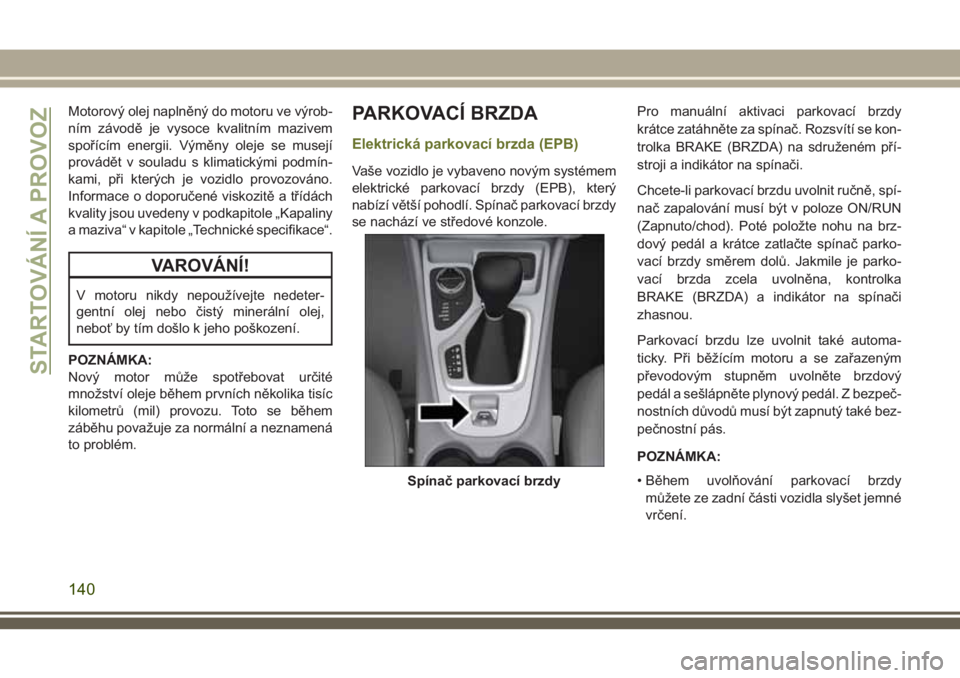

Motorový olej naplněný do motoru ve výrob-
ním závodě je vysoce kvalitním mazivem
spořícím energii. Výměny oleje se musejí
provádět v souladu s klimatickými podmín-
kami, při kterých je vozidlo provozováno.
Informace o doporučené viskozitě a třídách
kvality jsou uvedeny v podkapitole „Kapaliny
a maziva“ v kapitole „Technické specifikace“.
VAROVÁNÍ!
V motoru nikdy nepoužívejte nedeter-
gentní olej nebo čistý minerální olej,
neboť by tím došlo k jeho poškození.
POZNÁMKA:
Nový motor může spotřebovat určité
množství oleje během prvních několika tisíc
kilometrů (mil) provozu. Toto se během
záběhu považuje za normální a neznamená
to problém.
PARKOVACÍ BRZDA
Elektrická parkovací brzda (EPB)
Vaše vozidlo je vybaveno novým systémem
elektrické parkovací brzdy (EPB), který
nabízí větší pohodlí. Spínač parkovací brzdy
se nachází ve středové konzole.Pro manuální aktivaci parkovací brzdy
krátce zatáhněte za spínač. Rozsvítí se kon-
trolka BRAKE (BRZDA) na sdruženém pří-
stroji a indikátor na spínači.
Chcete-li parkovací brzdu uvolnit ručně, spí-
nač zapalování musí být v poloze ON/RUN
(Zapnuto/chod). Poté položte nohu na brz-
dový pedál a krátce zatlačte spínač parko-
vací brzdy směrem dolů. Jakmile je parko-
vací brzda zcela uvolněna, kontrolka
BRAKE (BRZDA) a indikátor na spínači
zhasnou.
Parkovací brzdu lze uvolnit také automa-
ticky. Při běžícím motoru a se zařazeným
převodovým stupněm uvolněte brzdový
pedál a sešlápněte plynový pedál. Z bezpeč-
nostních důvodů musí být zapnutý také bez-
pečnostní pás.
POZNÁMKA:
• Během uvolňování parkovací brzdy
můžete ze zadní části vozidla slyšet jemné
vrčení.
Spínač parkovací brzdy
STARTOVÁNÍ A PROVOZ
140

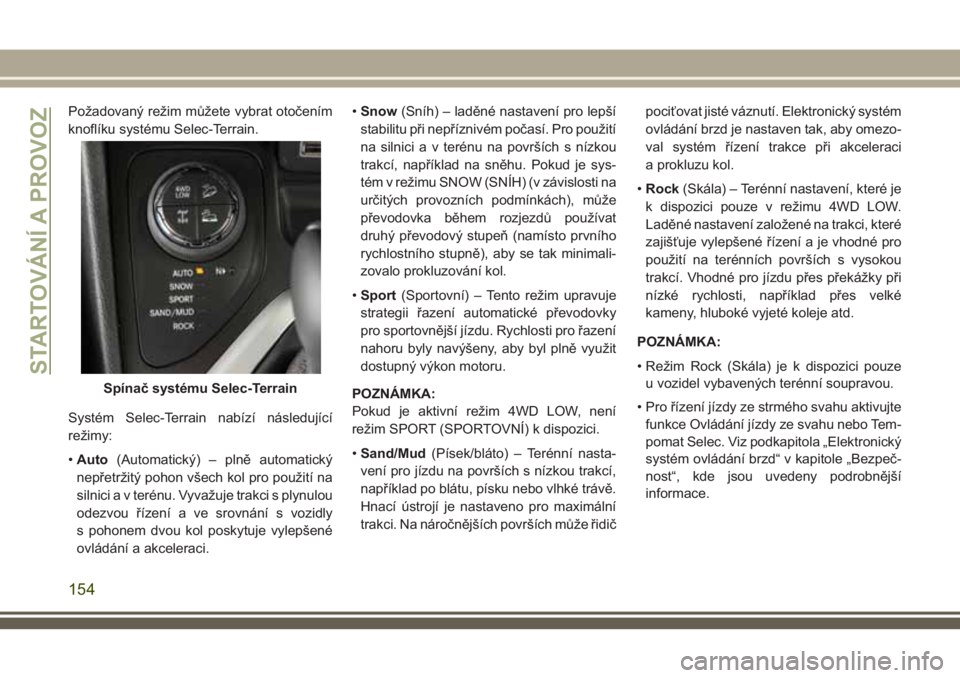

Požadovaný režim můžete vybrat otočením
knoflíku systému Selec-Terrain.
Systém Selec-Terrain nabízí následující
režimy:
•Auto(Automatický) – plně automatický
nepřetržitý pohon všech kol pro použití na
silnici a v terénu. Vyvažuje trakci s plynulou
odezvou řízení a ve srovnání s vozidly
s pohonem dvou kol poskytuje vylepšené
ovládání a akceleraci.•Snow(Sníh) – laděné nastavení pro lepší
stabilitu při nepříznivém počasí. Pro použití
na silnici a v terénu na površích s nízkou
trakcí, například na sněhu. Pokud je sys-
tém v režimu SNOW (SNÍH) (v závislosti na
určitých provozních podmínkách), může
převodovka během rozjezdů používat
druhý převodový stupeň (namísto prvního
rychlostního stupně), aby se tak minimali-
zovalo prokluzování kol.
•Sport(Sportovní) – Tento režim upravuje
strategii řazení automatické převodovky
pro sportovnější jízdu. Rychlosti pro řazení
nahoru byly navýšeny, aby byl plně využit
dostupný výkon motoru.
POZNÁMKA:
Pokud je aktivní režim 4WD LOW, není
režim SPORT (SPORTOVNÍ) k dispozici.
•Sand/Mud(Písek/bláto) – Terénní nasta-
vení pro jízdu na površích s nízkou trakcí,
například po blátu, písku nebo vlhké trávě.
Hnací ústrojí je nastaveno pro maximální
trakci. Na náročnějších površích může řidičpociťovat jisté váznutí. Elektronický systém
ovládání brzd je nastaven tak, aby omezo-
val systém řízení trakce při akceleraci
a prokluzu kol.
•Rock(Skála) – Terénní nastavení, které je
k dispozici pouze v režimu 4WD LOW.
Laděné nastavení založené na trakci, které
zajišťuje vylepšené řízení a je vhodné pro
použití na terénních površích s vysokou
trakcí. Vhodné pro jízdu přes překážky při
nízké rychlosti, například přes velké
kameny, hluboké vyjeté koleje atd.
POZNÁMKA:
• Režim Rock (Skála) je k dispozici pouze
u vozidel vybavených terénní soupravou.
• Pro řízení jízdy ze strmého svahu aktivujte
funkce Ovládání jízdy ze svahu nebo Tem-
pomat Selec. Viz podkapitola „Elektronický
systém ovládání brzd“ v kapitole „Bezpeč-
nost“, kde jsou uvedeny podrobnější
informace.
Spínač systému Selec-Terrain
STARTOVÁNÍ A PROVOZ
154

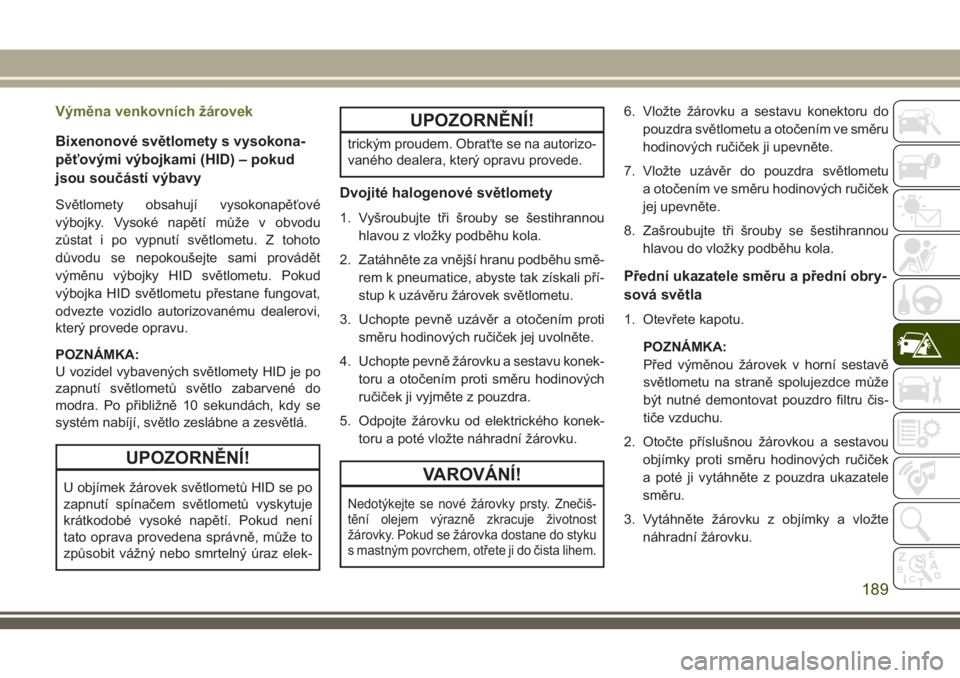

Výměna venkovních žárovek
Bixenonové světlomety s vysokona-
pěťovými výbojkami (HID) – pokud
jsou součástí výbavy
Světlomety obsahují vysokonapěťové
výbojky. Vysoké napětí může v obvodu
zůstat i po vypnutí světlometu. Z tohoto
důvodu se nepokoušejte sami provádět
výměnu výbojky HID světlometu. Pokud
výbojka HID světlometu přestane fungovat,
odvezte vozidlo autorizovanému dealerovi,
který provede opravu.
POZNÁMKA:
U vozidel vybavených světlomety HID je po
zapnutí světlometů světlo zabarvené do
modra. Po přibližně 10 sekundách, kdy se
systém nabíjí, světlo zeslábne a zesvětlá.
UPOZORNĚNÍ!
U objímek žárovek světlometů HID se po
zapnutí spínačem světlometů vyskytuje
krátkodobé vysoké napětí. Pokud není
tato oprava provedena správně, může to
způsobit vážný nebo smrtelný úraz elek-
UPOZORNĚNÍ!
trickým proudem. Obraťte se na autorizo-
vaného dealera, který opravu provede.
Dvojité halogenové světlomety
1. Vyšroubujte tři šrouby se šestihrannou
hlavou z vložky podběhu kola.
2. Zatáhněte za vnější hranu podběhu smě-
rem k pneumatice, abyste tak získali pří-
stup k uzávěru žárovek světlometu.
3. Uchopte pevně uzávěr a otočením proti
směru hodinových ručiček jej uvolněte.
4. Uchopte pevně žárovku a sestavu konek-
toru a otočením proti směru hodinových
ručiček ji vyjměte z pouzdra.
5. Odpojte žárovku od elektrického konek-
toru a poté vložte náhradní žárovku.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty. Znečiš-
tění olejem výrazně zkracuje životnost
žárovky. Pokud se žárovka dostane do styku
s mastným povrchem, otřete ji do čista lihem.
6. Vložte žárovku a sestavu konektoru do
pouzdra světlometu a otočením ve směru
hodinových ručiček ji upevněte.
7. Vložte uzávěr do pouzdra světlometu
a otočením ve směru hodinových ručiček
jej upevněte.
8. Zašroubujte tři šrouby se šestihrannou
hlavou do vložky podběhu kola.
Přední ukazatele směru a přední obry-
sová světla
1. Otevřete kapotu.
POZNÁMKA:
Před výměnou žárovek v horní sestavě
světlometu na straně spolujezdce může
být nutné demontovat pouzdro filtru čis-
tiče vzduchu.
2. Otočte příslušnou žárovkou a sestavou
objímky proti směru hodinových ručiček
a poté ji vytáhněte z pouzdra ukazatele
směru.
3. Vytáhněte žárovku z objímky a vložte
náhradní žárovku.
189
