USB port JEEP CHEROKEE 2020 Instructieboek (in Dutch)

205

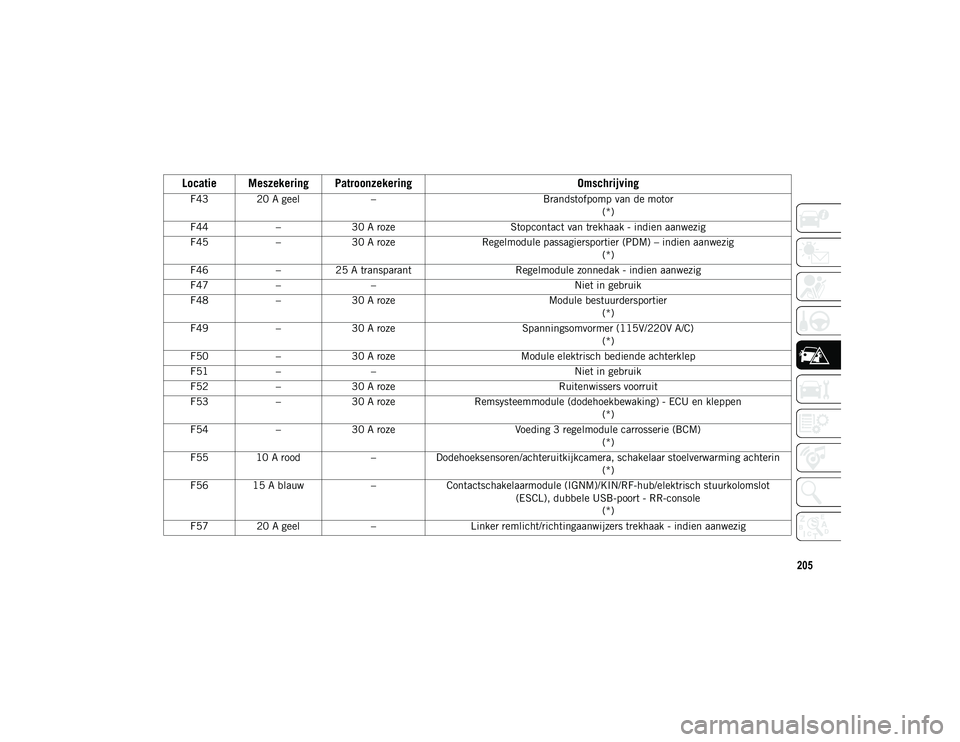

F43 20 A geel–Brandstofpomp van de motor
(*)
F44 –30 A roze Stopcontact van trekhaak - indien aanwezig
F45 –30 A roze Regelmodule passagiersportier (PDM) – indien aanwezig
(*)
F46 –25 A transparant Regelmodule zonnedak - indien aanwezig
F47 – – Niet in gebruik
F48 –30 A roze Module bestuurdersportier
(*)
F49 –30 A roze Spanningsomvormer (115V/220V A/C)
(*)
F50 –30 A roze Module elektrisch bediende achterklep
F51 – – Niet in gebruik
F52 –30 A roze Ruitenwissers voorruit
F53 –30 A roze Remsysteemmodule (dodehoekbewaking) - ECU en kleppen
(*)
F54 –30 A roze Voeding 3 regelmodule carrosserie (BCM)
(*)
F55 10 A rood –Dodehoeksensoren/achteruitkijkcamera, schakelaar stoelverwarming achterin
(*)
F56 15 A blauw –Contactschakelaarmodule (IGNM)/KIN/RF-hub/elektrisch stuurkolomslot
(ESCL), dubbele USB-poort - RR-console (*)
F57 20 A geel –Linker remlicht/richtingaanwijzers trekhaak - indien aanwezig
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 205

209
* 30 amp-minizekering is vervangen door stroomonderbreker van 25 amp.
Interieur, zekeringen
Het zekeringenpaneel in het interieur bevindt zich op de regelmodule carrosserie (BCM) in de passagiersruimte op het linker dashboardpaneel
onder het instrumentenpaneel.F99
– – Niet in gebruik
F100 – – Niet in gebruik
Onderbrekers
CB1 30 amp * Elektrisch verstelbare stoel (bestuurder)
CB2 30 amp * Elektrisch verstelbare stoel (passagier)
CB3 25 amp Elektrisch bediend raam
Locatie Meszekering Omschrijving
F32 10 A rood Interieurverlichting
F36 10 A rood Inbraak module/Sirene - indien aanwezig
F38 20 A geel Alle sloten ontgrendelen
(*)
F43 20 A geel Ruitensproeierpomp vóór
F48 25 A transparant Mistlamp linksachter/rechtsacher - indien aanwezig
F49 7,5 A bruin Lendensteun
F50 7,5 A bruin Draadloze oplaadplaat – indien aanwezig
F51 7,5 A bruin Schakelaar bestuurdersraam/elektrisch bediende buitenspiegels - indien aanwezig
F53 7,5 A bruin UCI-poort (USB en AUX)
F89 10 A rood Portiersloten - bestuurder ontgrendelen
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209
