JEEP CHEROKEE 2020 Návod k použití a údržbě (in Czech)
Manufacturer: JEEP, Model Year: 2020, Model line: CHEROKEE, Model: JEEP CHEROKEE 2020Pages: 358, velikost PDF: 9.34 MB
Page 41 of 358
39

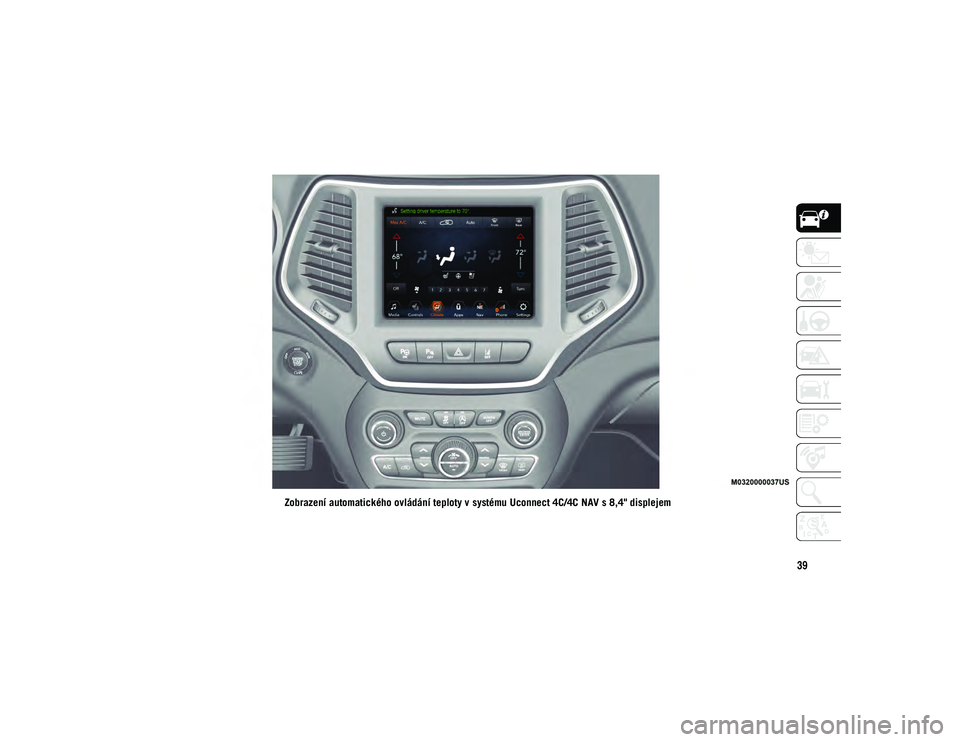

Zobrazení automatického ovládání teploty v systému Uconnect 4C/4C NAV s 8,4" displejem
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 39
Page 42 of 358
SEZNÁMENÍ S VOZIDLEM

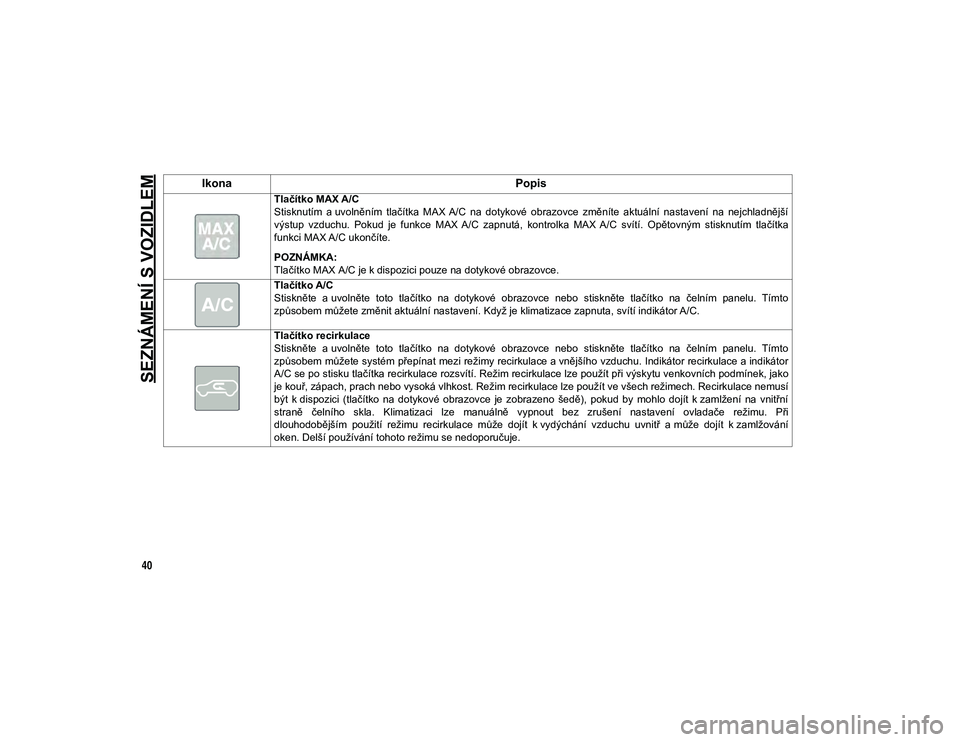

40Ikona
Popis
Tlačítko MAX A/C
Stisknutím a uvolněním tlačítka MAX A/C na dotykové obrazovce změníte aktuální nastavení na nejchladnější
výstup vzduchu. Pokud je funkce MAX A/C zapnutá, kontrolka MAX A/C svítí. Opětovným stisknutím tlačítka
funkci MAX A/C ukončíte.
POZNÁMKA:
Tlačítko MAX A/C je k dispozici pouze na dotykové obrazovce.
Tlačítko A/C
Stiskněte a uvolněte toto tlačítko na dotykové obrazovce nebo stiskněte tlačítko na čelním panelu. Tímto
způsobem můžete změnit aktuální nastavení. Když je klimatizace zapnuta, svítí indikátor A/C.
Tlačítko recirkulace
Stiskněte a uvolněte toto tlačítko na dotykové obrazovce nebo stiskněte tlačítko na čelním panelu. Tímto
způsobem můžete systém přepínat mezi režimy recirkulace a vnějšího vzduchu. Indikátor recirkulace a indikátor
A/C se po stisku tlačítka recirkulace rozsvítí. Režim recirkulace lze použít při výskytu venkovních podmínek, jako
je kouř, zápach, prach nebo vysoká vlhkost. Režim recirkulace lze použít ve všech režimech. Recirkulace nemusí
být k dispozici (tlačítko na dotykové obrazovce je zobrazeno šedě), pokud by mohlo dojít k zamlžení na vnitřní
straně čelního skla. Klimatizaci lze manuálně vypnout bez zrušení nastavení ovladače režimu. Při
dlouhodobějším použití režimu recirkulace může dojít k vydýchání vzduchu uvnitř a může dojít k zamlžování
oken. Delší používání tohoto režimu se nedoporučuje.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 40
Page 43 of 358

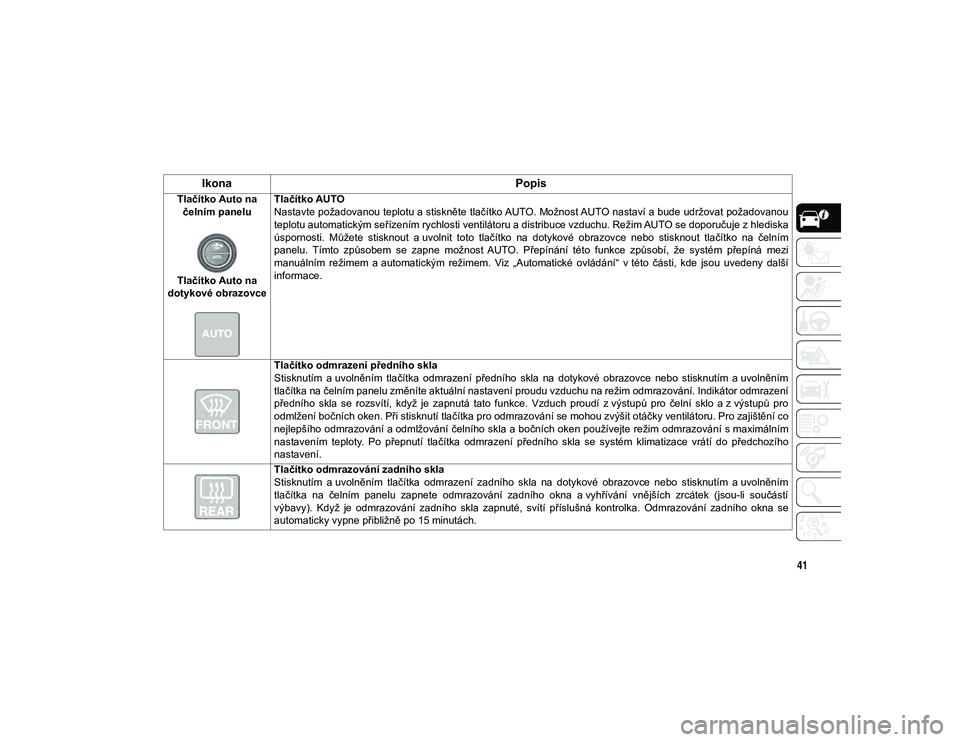

41
Tlačítko Auto na čelním panelu
Tlačítko Auto na
dotykové obrazovce Tlačítko AUTO
Nastavte požadovanou teplotu a stiskněte tlačítko AUTO. Možnost AUTO nastaví a bude udržovat požadovanou
teplotu automatickým seřízením rychlosti ventilátoru a distribuce vzduchu. Režim AUTO se doporučuje z hlediska
úspornosti. Můžete stisknout a uvolnit toto tlačítko na dotykové obrazovce nebo stisknout tlačítko na čelním
panelu. Tímto způsobem se zapne možnost AUTO. Přepínání této funkce způsobí, že systém přepíná mezi
manuálním režimem a automatickým režimem. Viz „Automatické ovládání“ v této části, kde jsou uvedeny další
informace.
Tlačítko odmrazení předního skla
Stisknutím a uvolněním tlačítka odmrazení předního skla na dotykové obrazovce nebo stisknutím a uvolněním
tlačítka na čelním panelu změníte aktuální nastavení proudu vzduchu na režim odmrazování. Indikátor odmrazení
předního skla se rozsvítí, když je zapnutá tato funkce. Vzduch proudí z výstupů pro čelní sklo a z výstupů pro
odmlžení bočních oken. Při stisknutí tlačítka pro odmrazování se mohou zvýšit otáčky ventilátoru. Pro zajištění co
nejlepšího odmrazování a odmlžování čelního skla a bočních oken používejte režim odmrazování s maximálním nastavením teploty. Po přepnutí tlačítka odmrazení předního skla se systém klimatizace vrátí do předchozího
nastavení.
Tlačítko odmrazování zadního skla
Stisknutím a uvolněním tlačítka odmrazení zadního skla na dotykové obrazovce nebo stisknutím a uvolněním
tlačítka na čelním panelu zapnete odmrazování zadního okna a vyhřívání vnějších zrcátek (jsou-li součástí
výbavy). Když je odmrazování zadního skla zapnuté, svítí příslušná kontrolka. Odmrazování zadního okna se
automaticky vypne přibližně po 15 minutách.
Ikona Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 41
Page 44 of 358
SEZNÁMENÍ S VOZIDLEM

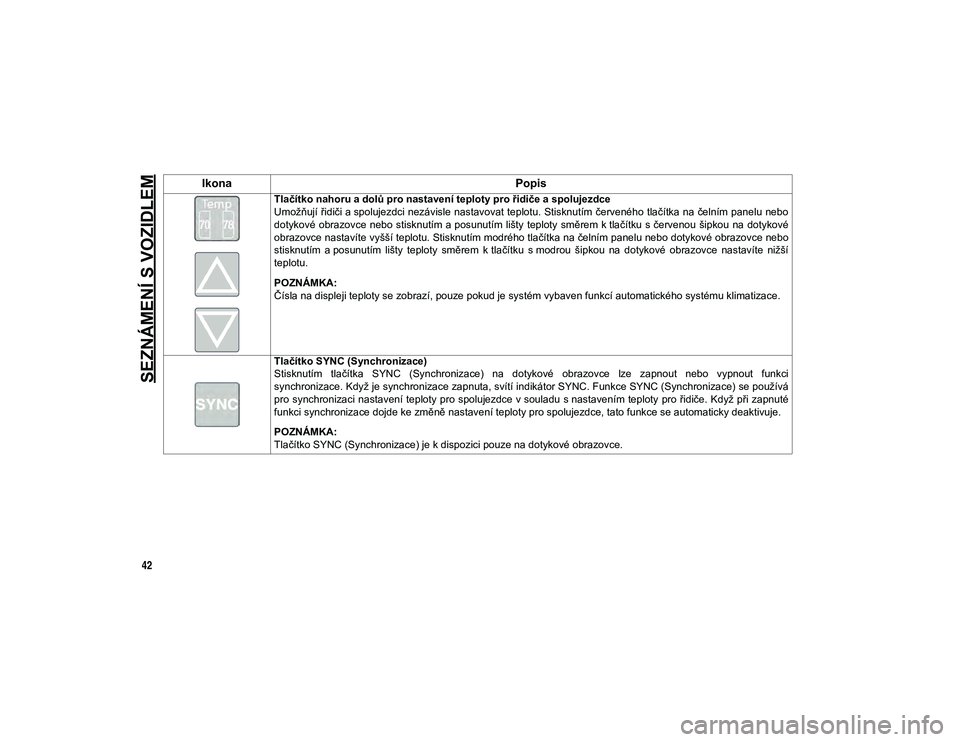

42
Tlačítko nahoru a dolů pro nastavení teploty pro řidiče a spolujezdce
Umožňují řidiči a spolujezdci nezávisle nastavovat teplotu. Stisknutím červeného tlačítka na čelním panelu nebo
dotykové obrazovce nebo stisknutím a posunutím lišty teploty směrem k tlačítku s červenou šipkou na dotykové
obrazovce nastavíte vyšší teplotu. Stisknutím modrého tlačítka na čelním panelu nebo dotykové obrazovce nebo
stisknutím a posunutím lišty teploty směrem k tlačítku s modrou šipkou na dotykové obrazovce nastavíte nižšíteplotu.
POZNÁMKA:
Čísla na displeji teploty se zobrazí, pouze pokud je systém vybaven funkcí automatického systému klimatizace.
Tlačítko SYNC (Synchronizace)
Stisknutím tlačítka SYNC (Synchronizace) na dotykové obrazovce lze zapnout nebo vypnout funkci
synchronizace. Když je synchronizace zapnuta, svítí indikátor SYNC. Funkce SYNC (Synchronizace) se používá
pro synchronizaci nastavení teploty pro spolujezdce v souladu s nastavením teploty pro řidiče. Když při zapnuté
funkci synchronizace dojde ke změně nastavení teploty pro spolujezdce, tato funkce se automaticky deaktivuje.
POZNÁMKA:
Tlačítko SYNC (Synchronizace) je k dispozici pouze na dotykové obrazovce.
Ikona Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 42
Page 45 of 358

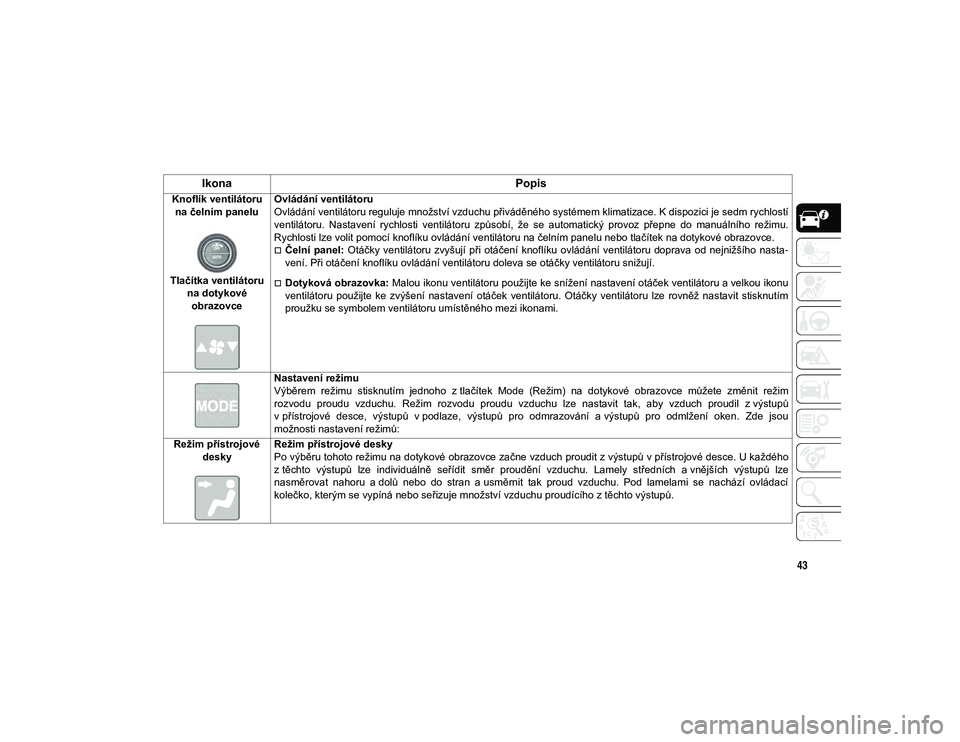

43
Knoflík ventilátoru na čelním panelu
Tlačítka ventilátoru na dotykové obrazovce Ovládání ventilátoru
Ovládání ventilátoru reguluje množství vzduchu přiváděného systémem klimatizace. K dispozici je sedm rychlostí
ventilátoru. Nastavení rychlosti ventilátoru způsobí, že se automatický provoz přepne do manuálního režimu.
Rychlosti lze volit pomocí knoflíku ovládání ventilátoru na čelním panelu nebo tlačítek na dotykové obrazovce.
Čelní panel:
Otáčky ventilátoru zvyšují při otáčení knoflíku ovládání ventilátoru doprava od nejnižšího nasta -
vení. Při otáčení knoflíku ovládání ventilátoru doleva se otáčky ventilátoru snižují.
Dotyková obrazovka: Malou ikonu ventilátoru použijte ke snížení nastavení otáček ventilátoru a velkou ikonu
ventilátoru použijte ke zvýšení nastavení otáček ventilátoru. Otáčky ventilátoru lze rovněž nastavit stisknutím
proužku se symbolem ventilátoru umístěného mezi ikonami.
Nastavení režimu
Výběrem režimu stisknutím jednoho z tlačítek Mode (Režim) na dotykové obrazovce můžete změnit režim
rozvodu proudu vzduchu. Režim rozvodu proudu vzduchu lze nastavit tak, aby vzduch proudil z výstupů
v přístrojové desce, výstupů v podlaze, výstupů pro odmrazování a výstupů pro odmlžení oken. Zde jsou
možnosti nastavení režimů:
Režim přístrojové desky Režim přístrojové desky
Po výběru tohoto režimu na dotykové obrazovce začne vzduch proudit z výstupů v přístrojové desce. U každého
z těchto výstupů lze individuálně seřídit směr proudění vzduchu. Lamely středních a vnějších výstupů lze
nasměrovat nahoru a dolů nebo do stran a usměrnit tak proud vzduchu. Pod lamelami se nachází ovládací
kolečko, kterým se vypíná nebo seřizuje množství vzduchu proudícího z těchto výstupů.
Ikona Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 43
Page 46 of 358
SEZNÁMENÍ S VOZIDLEM

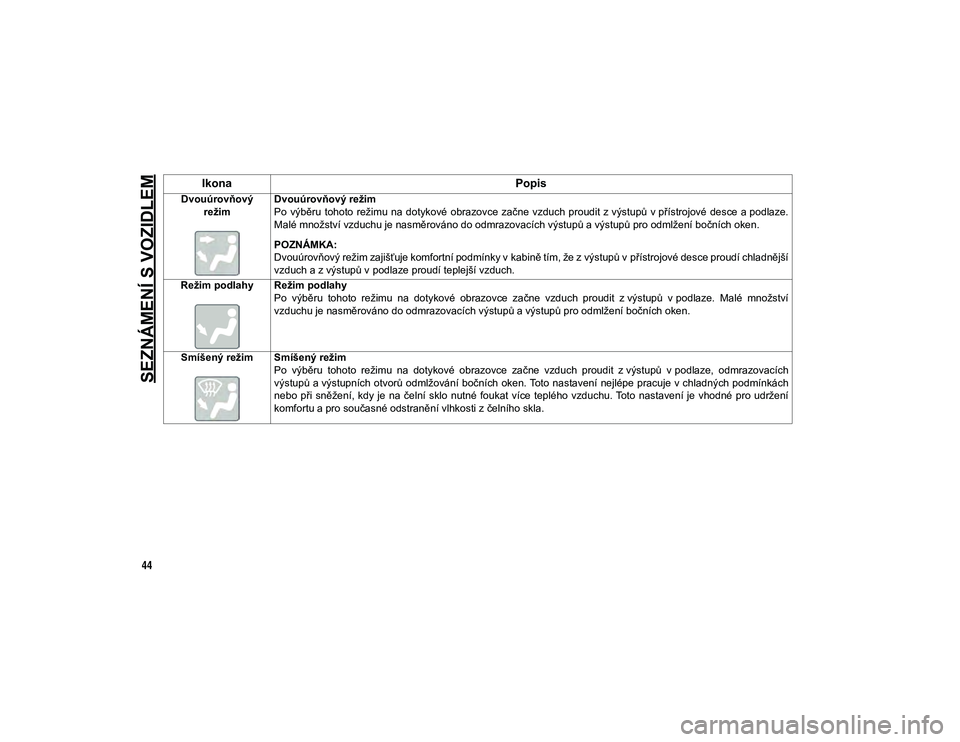

44
Dvouúrovňový režim Dvouúrovňový režim
Po výběru tohoto režimu na dotykové obrazovce začne vzduch proudit z výstupů v přístrojové desce a podlaze.
Malé množství vzduchu je nasměrováno do odmrazovacích výstupů a výstupů pro odmlžení bočních oken.
POZNÁMKA:
Dvouúrovňový režim zajišťuje komfortní podmínky v kabině tím, že z výstupů v přístrojové desce proudí chladnější
vzduch a z výstupů v podlaze proudí teplejší vzduch.
Režim podlahy Režim podlahy Po výběru tohoto režimu na dotykové obrazovce začne vzduch proudit z výstupů v podlaze. Malé množství
vzduchu je nasměrováno do odmrazovacích výstupů a výstupů pro odmlžení bočních oken.
Smíšený režim Smíšený režim Po výběru tohoto režimu na dotykové obrazovce začne vzduch proudit z výstupů v podlaze, odmrazovacích
výstupů a výstupních otvorů odmlžování bočních oken. Toto nastavení nejlépe pracuje v chladných podmínkách
nebo při sněžení, kdy je na čelní sklo nutné foukat více teplého vzduchu. Toto nastavení je vhodné pro udržení
komfortu a pro současné odstranění vlhkosti z čelního skla.
Ikona Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 44
Page 47 of 358
45
Funkce ovládání klimatizace
Klimatizace (A/C)
Tlačítko klimatizace (A/C) umožňuje manu-
álně zapnout nebo vypnout systém klimati -
zace. Když je systém klimatizace zapnutý,
do kabiny proudí výstupy chladný
a odvlhčený vzduch. Chcete-li snížit
spotřebu paliva, vypněte klimatizaci stisk -
nutím tlačítka klimatizace a manuálně
nastavte otáčky ventilátoru a režim prou -dění vzduchu. Můžete vybrat pouze režim
přístrojové desky, dvouúrovňový režim nebo
režim podlahy.
POZNÁMKA:
U manuálního ovládání klimatizace,
pokud je systém ve smíšeném režimu,
režimu podlahy nebo režimu odmrazo
-
vání, lze klimatizaci vypnout, ale systém
klimatizace by měl zůstat aktivní, aby
nedocházelo k zamlžování oken.
Pokud se čelní sklo nebo boční skla
zamlží, zvolte režim odmrazování
a v případě potřeby zvyšte otáčky ventilá -
toru.
Pokud se vám zdá výkonnost klimatizace
nižší než byste očekávali, zkontrolujte
přední část zkapalňovače klimatizace
(umístěného před chladičem), zda se
v něm nenahromadily nečistoty nebo
hmyz. Vyčistěte ho mírným proudem vody
směřujícím od přední části chladiče skrz
zkapalňovač.

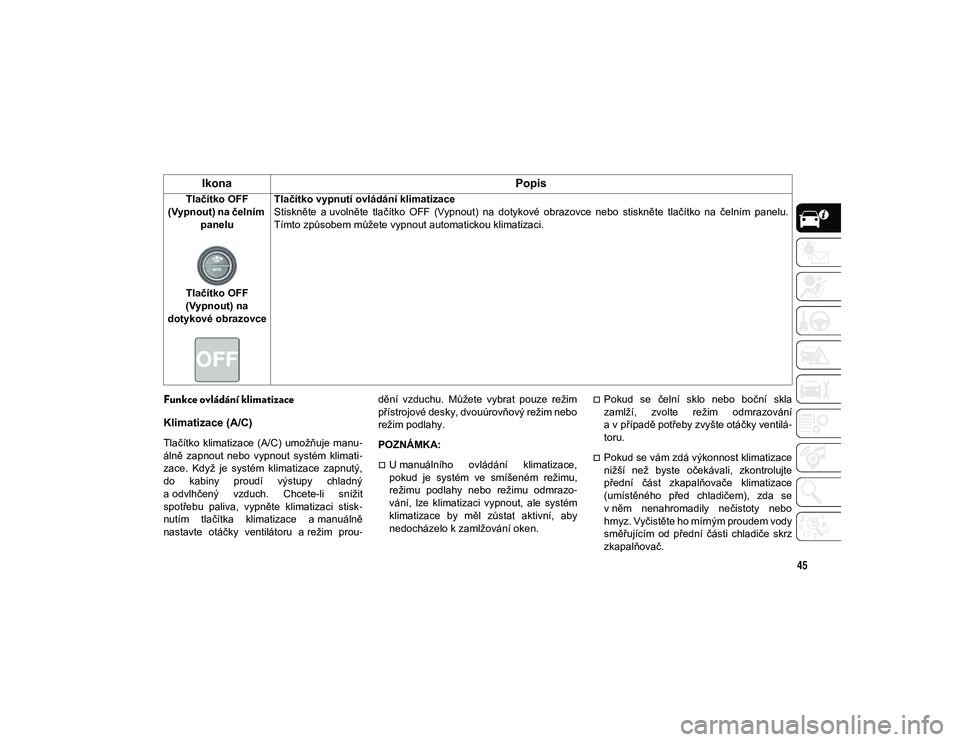

Tlačítko OFF
(Vypnout) na čelním panelu
Tlačítko OFF
(Vypnout) na
dotykové obrazovce Tlačítko vypnutí ovládání klimatizace
Stiskněte a uvolněte tlačítko OFF (Vypnout) na dotykové obrazovce nebo stiskněte tlačítko na čelním panelu.
Tímto způsobem můžete vypnout automatickou klimatizaci.
Ikona
Popis
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 45
Page 48 of 358
SEZNÁMENÍ S VOZIDLEM

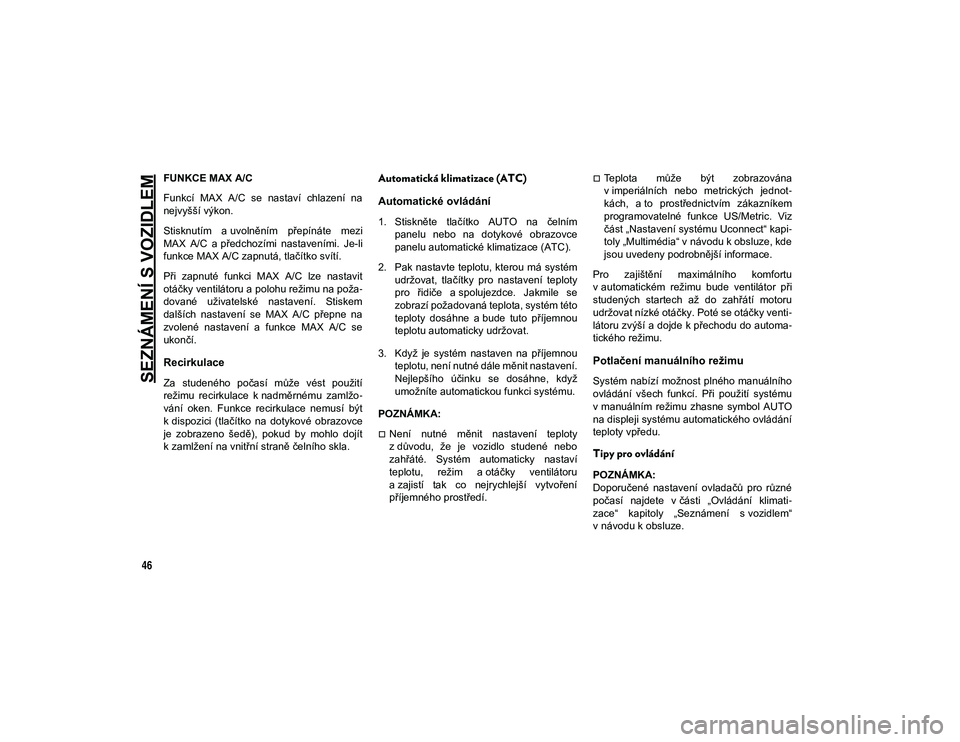

46
FUNKCE MAX A/C
Funkcí MAX A/C se nastaví chlazení na
nejvyšší výkon.
Stisknutím a uvolněním přepínáte mezi
MAX A/C a předchozími nastaveními. Je-li
funkce MAX A/C zapnutá, tlačítko svítí.
Při zapnuté funkci MAX A/C lze nastavit
otáčky ventilátoru a polohu režimu na poža-
dované uživatelské nastavení. Stiskem
dalších nastavení se MAX A/C přepne na
zvolené nastavení a funkce MAX A/C se
ukončí.
Recirkulace
Za studeného počasí může vést použití
režimu recirkulace k nadměrnému zamlžo-
vání oken. Funkce recirkulace nemusí být
k dispozici (tlačítko na dotykové obrazovce
je zobrazeno šedě), pokud by mohlo dojít
k zamlžení na vnitřní straně čelního skla.
Automatická klimatizace (ATC)
Automatické ovládání
1. Stiskněte tlačítko AUTO na čelním panelu nebo na dotykové obrazovce
panelu automatické klimatizace (ATC).
2. Pak nastavte teplotu, kterou má systém udržovat, tlačítky pro nastavení teploty
pro řidiče a spolujezdce. Jakmile se
zobrazí požadovaná teplota, systém této
teploty dosáhne a bude tuto příjemnou
teplotu automaticky udržovat.
3. Když je systém nastaven na příjemnou teplotu, není nutné dále měnit nastavení.
Nejlepšího účinku se dosáhne, když
umožníte automatickou funkci systému.
POZNÁMKA:
Není nutné měnit nastavení teploty
z důvodu, že je vozidlo studené nebo
zahřáté. Systém automaticky nastaví
teplotu, režim a otáčky ventilátoru
a zajistí tak co nejrychlejší vytvoření
příjemného prostředí.
Teplota může být zobrazována
v imperiálních nebo metrických jednot -
kách, a to prostřednictvím zákazníkem
programovatelné funkce US/Metric. Viz
část „Nastavení systému Uconnect“ kapi -
toly „Multimédia“ v návodu k obsluze, kde
jsou uvedeny podrobnější informace.
Pro zajištění maximálního komfortu
v automatickém režimu bude ventilátor při
studených startech až do zahřátí motoru
udržovat nízké otáčky. Poté se otáčky venti -
látoru zvýší a dojde k přechodu do automa -
tického režimu.
Potlačení manuálního režimu
Systém nabízí možnost plného manuálního
ovládání všech funkcí. Při použití systému
v manuálním režimu zhasne symbol AUTO
na displeji systému automatického ovládání
teploty vpředu.
Tipy pro ovládání
POZNÁMKA:
Doporučené nastavení ovladačů pro různé
počasí najdete v části „Ovládání klimati -
zace“ kapitoly „Seznámení s vozidlem“
v návodu k obsluze.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 46
Page 49 of 358

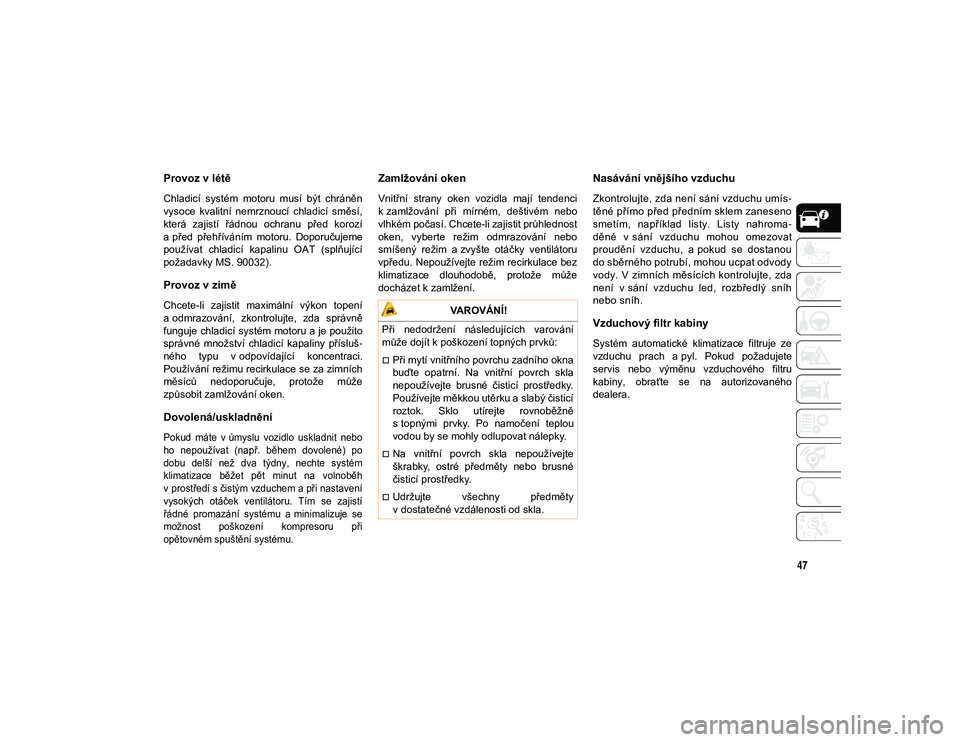

47
Provoz v létě
Chladicí systém motoru musí být chráněn
vysoce kvalitní nemrznoucí chladicí směsí,
která zajistí řádnou ochranu před korozí
a před přehříváním motoru. Doporučujeme
používat chladicí kapalinu OAT (splňující
požadavky MS. 90032).
Provoz v zimě
Chcete-li zajistit maximální výkon topení
a odmrazování, zkontrolujte, zda správně
funguje chladicí systém motoru a je použito
správné množství chladicí kapaliny přísluš-
ného typu v odpovídající koncentraci.
Používání režimu recirkulace se za zimních
měsíců nedoporučuje, protože může
způsobit zamlžování oken.
Dovolená/uskladnění
Pokud máte v úmyslu vozidlo uskladnit nebo
ho nepoužívat (např. během dovolené) po
dobu delší než dva týdny, nechte systém
klimatizace běžet pět minut na volnoběh
v prostředí s čistým vzduchem a při nastavení
vysokých otáček ventilátoru. Tím se zajistí
řádné promazání systému a minimalizuje se
možnost poškození kompresoru při
opětovném spuštění systému.
Zamlžování oken
Vnitřní strany oken vozidla mají tendenci
k zamlžování při mírném, deštivém nebo
vlhkém počasí. Chcete-li zajistit průhlednost
oken, vyberte režim odmrazování nebo
smíšený režim a zvyšte otáčky ventilátoru
vpředu. Nepoužívejte režim recirkulace bez
klimatizace dlouhodobě, protože může
docházet k zamlžení.
Nasávání vnějšího vzduchu
Zkontrolujte, zda není sání vzduchu umís -
těné přímo před předním sklem zaneseno
smetím, například listy. Listy nahroma -
děné v sání vzduchu mohou omezovat
proudění vzduchu, a pokud se dostanou
do sběrného potrubí, mohou ucpat odvody
vody. V zimních měsících kontrolujte, zda
není v sání vzduchu led, rozbředlý sníh
nebo sníh.
Vzduchový filtr kabiny
Systém automatické klimatizace filtruje ze
vzduchu prach a pyl. Pokud požadujete
servis nebo výměnu vzduchového filtru
kabiny, obraťte se na autorizovaného
dealera.
VAROVÁNÍ!
Při nedodržení následujících varování
může dojít k poškození topných prvků:
Při mytí vnitřního povrchu zadního okna
buďte opatrní. Na vnitřní povrch skla
nepoužívejte brusné čisticí prostředky.
Používejte měkkou utěrku a slabý čisticí
roztok. Sklo utírejte rovnoběžně
s topnými prvky. Po namočení teplou
vodou by se mohly odlupovat nálepky.
Na vnitřní povrch skla nepoužívejte
škrabky, ostré předměty nebo brusné
čisticí prostředky.
Udržujte všechny předměty
v dostatečné vzdálenosti od skla.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 47
Page 50 of 358

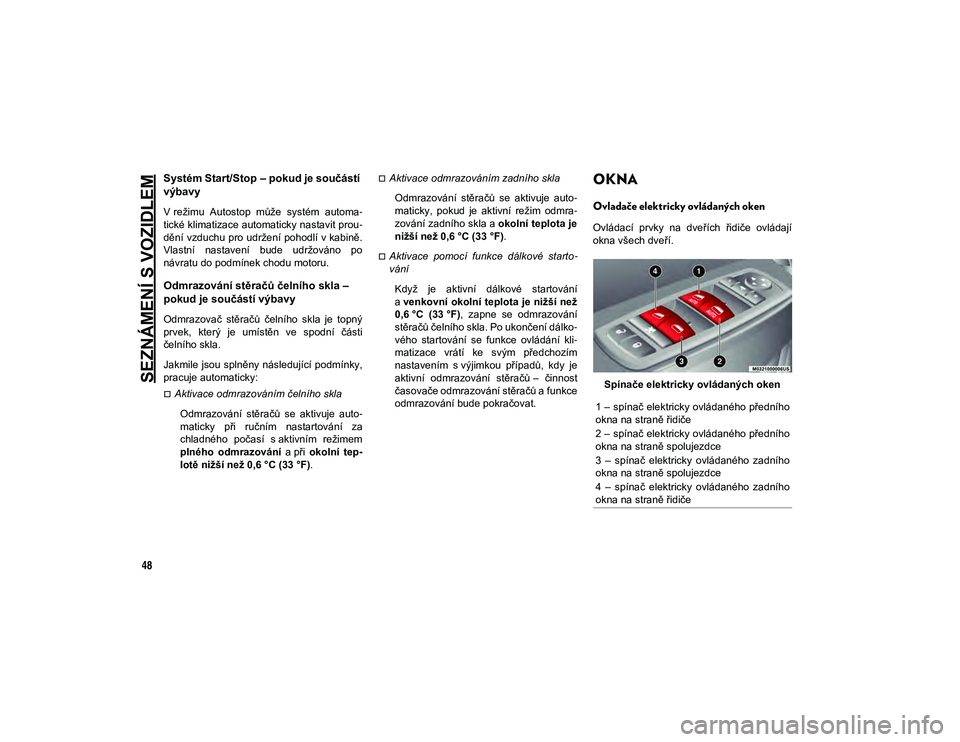

SEZNÁMENÍ S VOZIDLEM
48
Systém Start/Stop – pokud je součástí
výbavy
V režimu Autostop může systém automa-
tické klimatizace automaticky nastavit prou -
dění vzduchu pro udržení pohodlí v kabině.
Vlastní nastavení bude udržováno po
návratu do podmínek chodu motoru.
Odmrazování stěračů čelního skla –
pokud je součástí výbavy
Odmrazovač stěračů čelního skla je topný
prvek, který je umístěn ve spodní části
čelního skla.
Jakmile jsou splněny následující podmínky,
pracuje automaticky:
Aktivace odmrazováním čelního skla
Odmrazování stěračů se aktivuje auto -
maticky při ručním nastartování za
chladného počasí s aktivním režimem
plného odmrazování a při okolní tep -
lotě nižší než 0,6 °C (33 °F) .
Aktivace odmrazováním zadního skla
Odmrazování stěračů se aktivuje auto -
maticky, pokud je aktivní režim odmra -
zování zadního skla a okolní teplota je
nižší než 0,6 °C (33 °F) .
Aktivace pomocí funkce dálkové starto -
vání
Když je aktivní dálkové startování
a venkovní okolní teplota je nižší než
0,6 °C (33 °F) , zapne se odmrazování
stěračů čelního skla. Po ukončení dálko -
vého startování se funkce ovládání kli -
matizace vrátí ke svým předchozím
nastavením s výjimkou případů, kdy je
aktivní odmrazování stěračů – činnost
časovače odmrazování stěračů a funkce
odmrazování bude pokračovat.
OKNA
Ovladače elektricky ovládaných oken
Ovládací prvky na dveřích řidiče ovládají
okna všech dveří.
Spínače elektricky ovládaných oken
1 – spínač elektricky ovládaného předního
okna na straně řidiče
2 – spínač elektricky ovládaného předního
okna na straně spolujezdce
3 – spínač elektricky ovládaného zadního
okna na straně spolujezdce
4 – spínač elektricky ovládaného zadního
okna na straně řidiče
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 48
