instrument panel JEEP COMPASS 2018 Instructieboek (in Dutch)

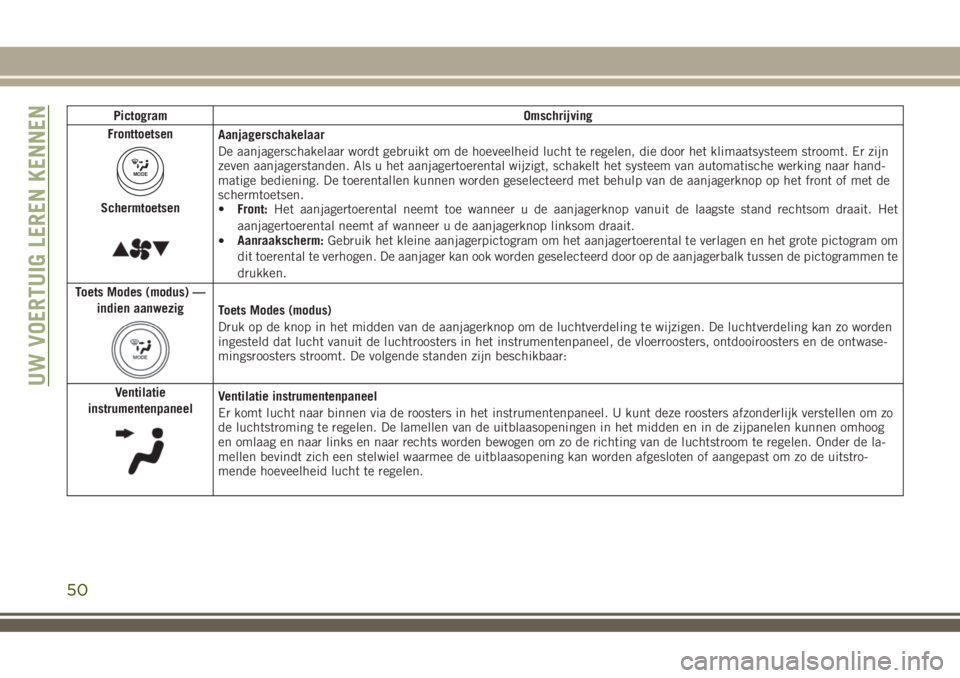

Pictogram Omschrijving
Fronttoetsen
MODE
Schermtoetsen
Aanjagerschakelaar
De aanjagerschakelaar wordt gebruikt om de hoeveelheid lucht te regelen, die door het klimaatsysteem stroomt. Er zijn
zeven aanjagerstanden. Als u het aanjagertoerental wijzigt, schakelt het systeem van automatische werking naar hand-
matige bediening. De toerentallen kunnen worden geselecteerd met behulp van de aanjagerknop op het front of met de
schermtoetsen.
•Front:Het aanjagertoerental neemt toe wanneer u de aanjagerknop vanuit de laagste stand rechtsom draait. Het
aanjagertoerental neemt af wanneer u de aanjagerknop linksom draait.
•Aanraakscherm:Gebruik het kleine aanjagerpictogram om het aanjagertoerental te verlagen en het grote pictogram om
dit toerental te verhogen. De aanjager kan ook worden geselecteerd door op de aanjagerbalk tussen de pictogrammen te
drukken.
Toets Modes (modus) —
indien aanwezig
Toets Modes (modus)
Druk op de knop in het midden van de aanjagerknop om de luchtverdeling te wijzigen. De luchtverdeling kan zo worden
ingesteld dat lucht vanuit de luchtroosters in het instrumentenpaneel, de vloerroosters, ontdooiroosters en de ontwase-
mingsroosters stroomt. De volgende standen zijn beschikbaar:
Ventilatie
instrumentenpaneel
Ventilatie instrumentenpaneel
Er komt lucht naar binnen via de roosters in het instrumentenpaneel. U kunt deze roosters afzonderlijk verstellen om zo
de luchtstroming te regelen. De lamellen van de uitblaasopeningen in het midden en in de zijpanelen kunnen omhoog
en omlaag en naar links en naar rechts worden bewogen om zo de richting van de luchtstroom te regelen. Onder de la-
mellen bevindt zich een stelwiel waarmee de uitblaasopening kan worden afgesloten of aangepast om zo de uitstro-
mende hoeveelheid lucht te regelen.UW VOERTUIG LEREN KENNEN
50

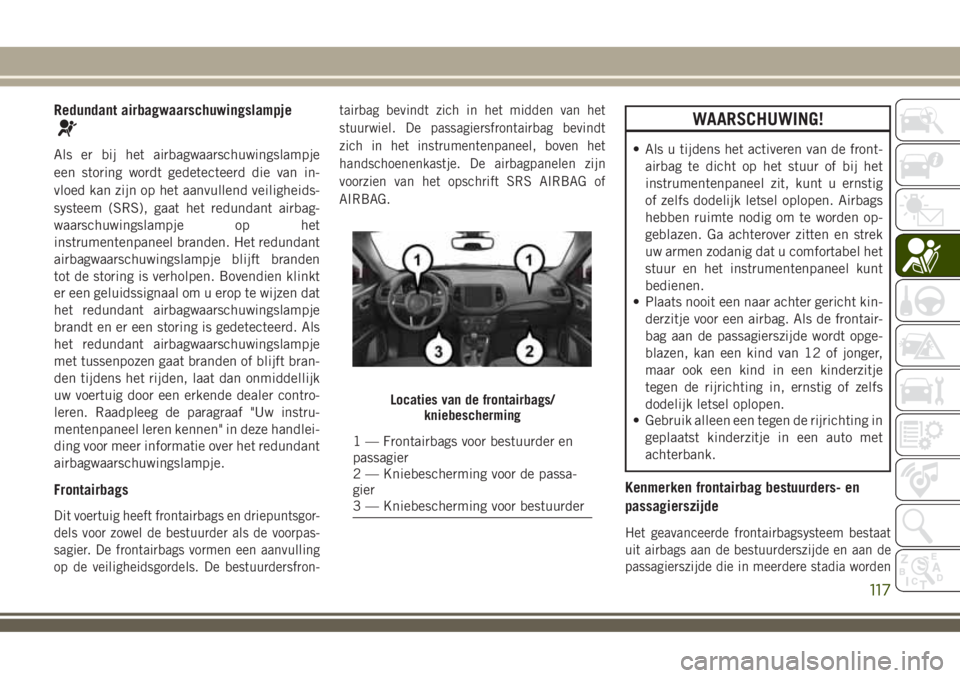

Redundant airbagwaarschuwingslampje
Als er bij het airbagwaarschuwingslampje
een storing wordt gedetecteerd die van in-
vloed kan zijn op het aanvullend veiligheids-
systeem (SRS), gaat het redundant airbag-
waarschuwingslampje op het
instrumentenpaneel branden. Het redundant
airbagwaarschuwingslampje blijft branden
tot de storing is verholpen. Bovendien klinkt
er een geluidssignaal om u erop te wijzen dat
het redundant airbagwaarschuwingslampje
brandt en er een storing is gedetecteerd. Als
het redundant airbagwaarschuwingslampje
met tussenpozen gaat branden of blijft bran-
den tijdens het rijden, laat dan onmiddellijk
uw voertuig door een erkende dealer contro-
leren. Raadpleeg de paragraaf "Uw instru-
mentenpaneel leren kennen" in deze handlei-
ding voor meer informatie over het redundant
airbagwaarschuwingslampje.
Frontairbags
Dit voertuig heeft frontairbags en driepuntsgor-
dels voor zowel de bestuurder als de voorpas-
sagier. De frontairbags vormen een aanvulling
op de veiligheidsgordels. De bestuurdersfron-tairbag bevindt zich in het midden van het
stuurwiel. De passagiersfrontairbag bevindt
zich in het instrumentenpaneel, boven het
handschoenenkastje. De airbagpanelen zijn
voorzien van het opschrift SRS AIRBAG of
AIRBAG.
WAARSCHUWING!
• Als u tijdens het activeren van de front-
airbag te dicht op het stuur of bij het
instrumentenpaneel zit, kunt u ernstig
of zelfs dodelijk letsel oplopen. Airbags
hebben ruimte nodig om te worden op-
geblazen. Ga achterover zitten en strek
uw armen zodanig dat u comfortabel het
stuur en het instrumentenpaneel kunt
bedienen.
• Plaats nooit een naar achter gericht kin-
derzitje voor een airbag. Als de frontair-
bag aan de passagierszijde wordt opge-
blazen, kan een kind van 12 of jonger,
maar ook een kind in een kinderzitje
tegen de rijrichting in, ernstig of zelfs
dodelijk letsel oplopen.
• Gebruik alleen een tegen de rijrichting in
geplaatst kinderzitje in een auto met
achterbank.
Kenmerken frontairbag bestuurders- en
passagierszijde
Het geavanceerde frontairbagsysteem bestaat
uit airbags aan de bestuurderszijde en aan de
passagierszijde die in meerdere stadia worden
Locaties van de frontairbags/
kniebescherming
1 — Frontairbags voor bestuurder en
passagier
2 — Kniebescherming voor de passa-
gier
3 — Kniebescherming voor bestuurder
117

geactiveerd. Dit systeem reageert overeenkom-
stig de kracht en de aard van de botsing die
worden vastgesteld door de controller van het
beveiligingssysteem voor inzittenden. Deze
controller ontvangt informatie van de sensoren
voor frontale botsingen (indien aanwezig) of
van andere systeemcomponenten.
Het eerste opblaasmechanisme wordt onmid-
dellijk geactiveerd bij een botsing waarbij
gebruik van de airbags noodzakelijk is. Een
geringe opblazing wordt toegepast voor min-
der zware botsingen. Bij zwaardere botsingen
wordt een krachtiger opblazing toegepast.
Deze auto is mogelijk uitgerust met een ge-
spsluitingsschakelaar voor de veiligheidsgor-
del voor de bestuurders- en/of de voorpassa-
giersstoel die registreert of de gordel is
vastgegespt. Met deze gespsluitingschake-
laar kan het niveau worden aangepast waar-
mee de geavanceerde frontairbags worden
opgeblazen.
Deze auto kan zijn uitgerust met glijrailpositie-
sensoren voor de bestuurders- en/of de voor-
passagiersstoel waarmee de mate van opbla-
zen van de geavanceerde voorairbags op basis
van de stoelpositie kan worden aangepast.
WAARSCHUWING!
• Er mogen geen voorwerpen op of nabij
het airbagpaneel op het instrumenten-
paneel of het stuur worden geplaatst,
omdat deze letsel kunnen veroorzaken
bij botsingen waarbij de airbag wordt
opgeblazen.
• Plaats niets op of rond de airbagpanelen
en probeer deze nooit handmatig te ope-
nen. Anders is het mogelijk dat u de
airbags beschadigt. Bovendien kunt u
letsel oplopen doordat de airbags moge-
lijk niet meer functioneren. De be-
schermpanelen van de airbagkussens
gaan alleen open als de airbags worden
opgeblazen.
• Als u alleen op de airbags vertrouwt, kan
dit bij een aanrijding leiden tot ernstig
letsel. De airbags werken in combinatie
met uw veiligheidsgordel om u op de
juiste wijze te beschermen. Bij sommige
aanrijdingen worden de airbags niet op-
geblazen. Draag uw veiligheidsgordels
altijd, ook als uw auto is uitgerust met
airbags.
Werking frontairbags
De frontairbags zijn ontworpen om extra be-
scherming te bieden als aanvulling op de
veiligheidsgordels. Frontairbags zijn niet be-
doeld voor het verminderen van het risico op
letsel bij botsingen van achteren, botsingen
van opzij of over de kop slaan. De frontair-
bags worden niet bij alle frontale botsingen
geactiveerd. Dit geldt ook voor sommige fron-
tale botsingen die ernstige schade aan het
voertuig tot gevolg hebben, zoals bepaalde
aanrijdingen tegen palen, aanrijdingen waar-
bij de auto onder een vrachtwagen terecht-
komt en aanrijdingen onder een hoek.
Daarentegen kunnen frontairbags, afhanke-
lijk van de aard van de botsing en de plaats
waar het voertuig wordt geraakt, opgeblazen
worden bij aanrijdingen die geringe schade
aan de voorkant van het voertuig tot gevolg
hebben, maar die aanvankelijk een grote af-
name van de snelheid veroorzaken.
VEILIGHEID
118
