Lampen vervangen
HID-koplampen — indien aanwezig
De koplampen zijn een soort hoogspan-
ningsontladingsbuis. Zelfs wanneer de kop-
lampen zijn uitgeschakeld en de sleutel uit
het contactslot is verwijderd, kan er nog
hoogspanning aanwezig zijn in het circuit.
Daarom mag u niet zelf proberen een koplamp te
vervangen. Als een koplamp defect raakt, laat
deze dan door een erkende dealer vervangen.
WAARSCHUWING!
Wanneer de koplampschakelaar wordt in-
geschakeld, treedt er kortstondig hoog-
spanning op aan de fittingen van de HID-
koplampen. Als het onderhoud niet correct
wordt uitgevoerd, kan deze hoogspanning
een ernstige elektrische schok of zelfs
elektrocutie veroorzaken. Bezoek uw er-
kende dealer voor service.
OPMERKING:
Bij auto's met HID-koplampen (High Inten-
sity Discharge) hebben de lichten een blauwe
tint wanneer ze worden ingeschakeld. Naongeveer 10 seconden, wanneer het systeem
is opgeladen, vermindert de intensiteit van
de tint en wordt de kleur witter.
Halogeenkoplampen — indien aanwezig
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen.
OPMERKING:
Onder bepaalde weersomstandigheden kun-
nen de lenzen beslaan. Dit probleem ver-
dwijnt meestal wanneer de weersomstandig-
heden veranderen en de condens weer
verdampt. Het inschakelen van de lampen
versnelt het ontwasemingsproces meestal.
1. Open de motorkap.
2. Maak de achterzijde van de koplamp
toegankelijk.
OPMERKING:
• Hiervoor moet het luchtfilterhuis wor-
den verwijderd.
• Mogelijk moet het ruitensproeiervloei-
stofreservoir opzij worden gedraaid door
de bevestiging los te maken.• Verplaats het koelvloeistofreservoir (in-
dien aanwezig) door de bevestigingen
los te maken.
3. Verwijder de rubberafdichting om toegang
te krijgen tot de gloeilamp voor het
dimlicht.
OPMERKING:
Let erop dat de rubberafdichting correct
wordt teruggeplaatst om binnendringen
van water en vocht in de gloeilamp te
voorkomen.
LET OP!
•U mag de gloeilampen niet door aanra-
king met uw vingers verontreinigen of in
contact laten komen met andere vettige
oppervlakken. Dit heeft een verkorte le-
vensduur van de gloeilamp tot gevolg.
• Zorg dat u de gloeilamp altijd vervangt
door een gloeilamp van dezelfde grootte
en soort. Als u een gloeilamp met de
verkeerde afmetingen of van een ver-
keerd type gebruikt, kan dit schade aan
de lamp, de fitting of de bedrading tot
gevolg hebben.
229

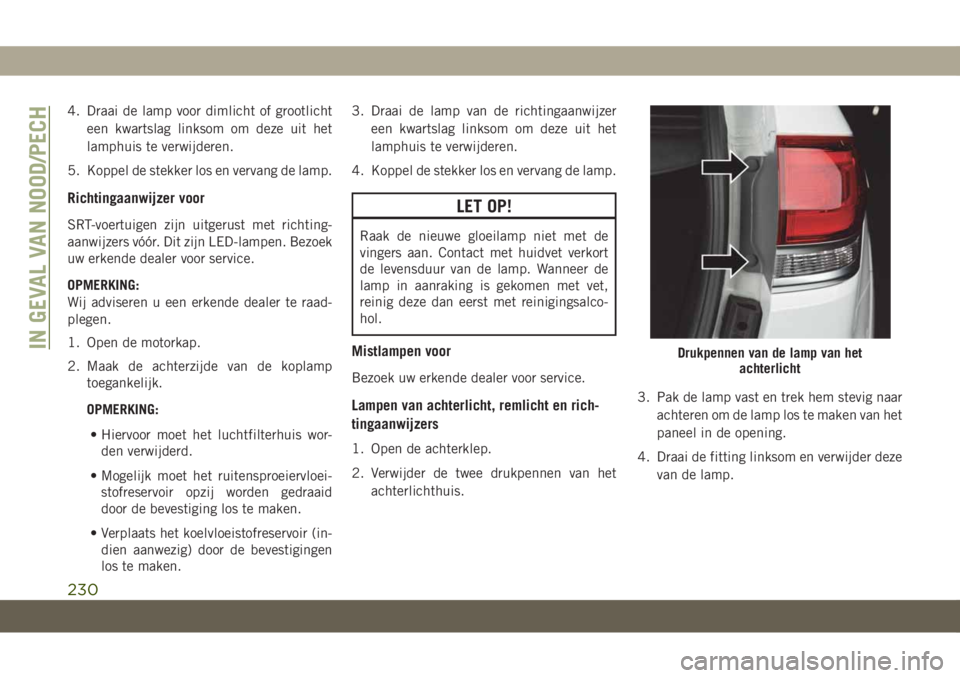

4. Draai de lamp voor dimlicht of grootlicht
een kwartslag linksom om deze uit het
lamphuis te verwijderen.
5. Koppel de stekker los en vervang de lamp.
Richtingaanwijzer voor
SRT-voertuigen zijn uitgerust met richting-
aanwijzers vóór. Dit zijn LED-lampen. Bezoek
uw erkende dealer voor service.
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen.
1. Open de motorkap.
2. Maak de achterzijde van de koplamp
toegankelijk.
OPMERKING:
• Hiervoor moet het luchtfilterhuis wor-
den verwijderd.
• Mogelijk moet het ruitensproeiervloei-
stofreservoir opzij worden gedraaid
door de bevestiging los te maken.
• Verplaats het koelvloeistofreservoir (in-
dien aanwezig) door de bevestigingen
los te maken.3. Draai de lamp van de richtingaanwijzer
een kwartslag linksom om deze uit het
lamphuis te verwijderen.
4. Koppel de stekker los en vervang de lamp.
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met reinigingsalco-
hol.
Mistlampen voor
Bezoek uw erkende dealer voor service.
Lampen van achterlicht, remlicht en rich-
tingaanwijzers
1. Open de achterklep.
2. Verwijder de twee drukpennen van het
achterlichthuis.3. Pak de lamp vast en trek hem stevig naar
achteren om de lamp los te maken van het
paneel in de opening.
4. Draai de fitting linksom en verwijder deze
van de lamp.
Drukpennen van de lamp van het
achterlichtIN GEVAL VAN NOOD/PECH
230

5. Trek de gloeilamp uit de fitting.
6. Breng de nieuwe lamp aan, monteer de
fitting en bevestig de lampeenheid.
Achterlicht op achterklep
1. Open de achterklep.
2. Gebruik geschikt gereedschap om de on-
derste sierstrip van de achterklep los te
wrikken.3. Ga door met het verwijderen van de
sierstrip.
4. Koppel de twee lampen in het bekledings-
paneel los.
5. De lampen van de achterlichten zijn nu
zichtbaar. Draai de fitting(en) linksom.

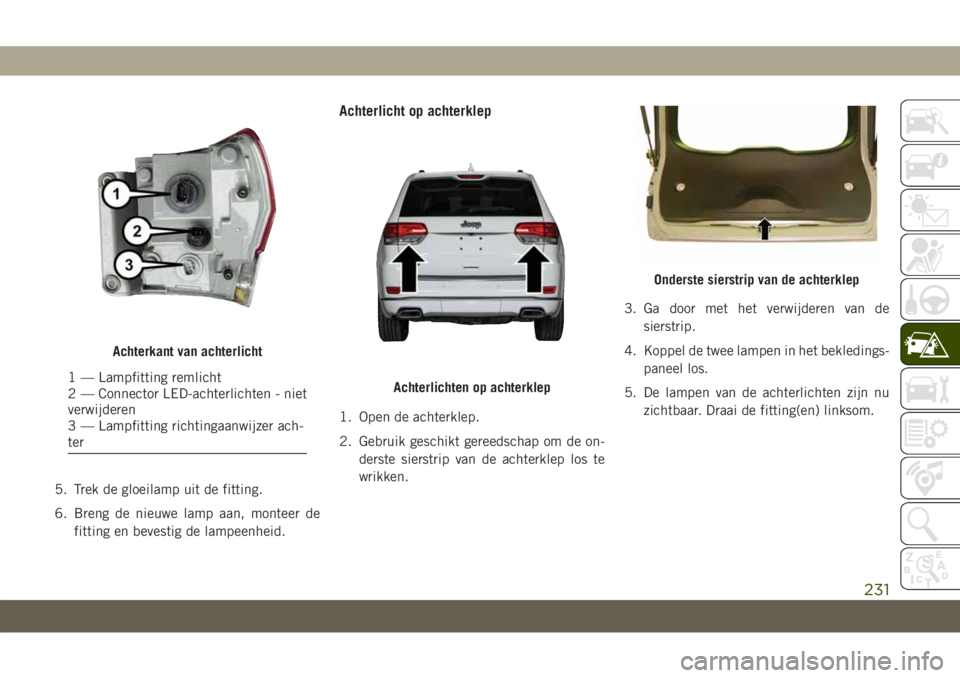

Achterkant van achterlicht
1 — Lampfitting remlicht
2 — Connector LED-achterlichten - niet
verwijderen
3 — Lampfitting richtingaanwijzer ach-
terAchterlichten op achterklep
Onderste sierstrip van de achterklep
231

6. Verwijder/vervang de lamp(en).
7. Breng de fitting(en) weer aan.
8. Voer het proces in omgekeerde volgorde
uit om de achterklepstrip weer aan te
brengen.
Mistlamp op achterpaneel
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen.
1. Wrik voorzichtig met een staafje of plat-
kopschroevendraaier tussen de binnenste
rand van de lamp en het plaatwerk.
2. Verwijder de lamp uit de opening in het
plaatwerk.
3. Draai de fitting linksom.
4. Vervang de lamp.
5. Breng de fitting weer aan.6. Sluit de binnenzijde van de lamp aan in
de houder in het plaatwerk.
7. Draai de lamp naar voren in de auto,
totdat de lamp vastklikt in de opening.
Derde remlicht
Het derde remlicht is een LED. Service door
een erkende dealer.
Kentekenverlichting achter
De kentekenverlichting achter is een LED.
Bezoek uw erkende dealer voor service.

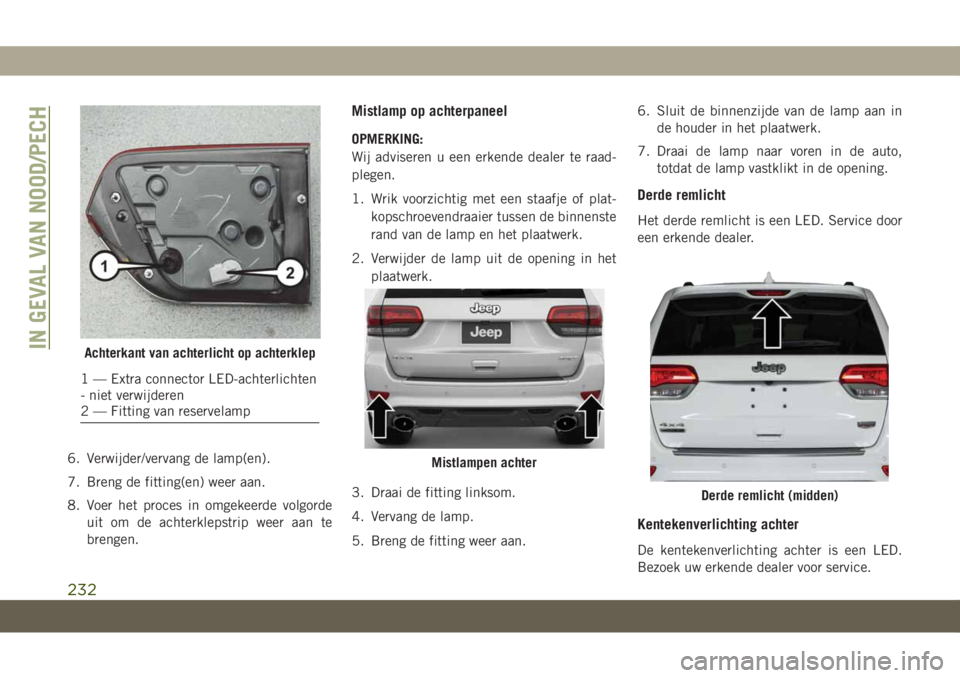

Achterkant van achterlicht op achterklep
1 — Extra connector LED-achterlichten
- niet verwijderen
2 — Fitting van reservelamp
Mistlampen achter
Derde remlicht (midden)
IN GEVAL VAN NOOD/PECH
232

ZEKERINGEN
WAARSCHUWING!
• Vervang doorgebrande zekeringen uit-
sluitend door exemplaren met dezelfde
ampèrewaarde. Vervang een zekering
nooit door een zekering met een hogere
ampèrewaarde. Vervang een doorge-
brande zekering nooit door een metalen
draad of enig ander materiaal. Plaats
geen zekering in de holte van een
stroomonderbreker of vice versa. Als u
nalaat de juiste zekeringen te gebruiken,
kan dit resulteren in ernstig persoonlijk
letsel, brand en/of schade aan eigen-
dommen.
• Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitge-
schakeld en dat alle andere services zijn
uitgeschakeld.
• Als de vervangen zekering opnieuw door-
brandt, neem dan contact op met een
erkende dealer.
• Als een algemene beveiligingszekering
voor veiligheidssystemen (airbagsys-
teem, remsysteem), krachtbronsyste-
WAARSCHUWING!
men (motorsysteem, versnellingsbaksys-
teem) of het besturingssysteem door-
brandt, dient u contact op te nemen met
een erkende dealer.
LET OP!
Als het nodig is om de motorruimte te
wassen, voorkom dan dat het water direct
in contact komt met het zekeringenkastje
en de ruitenwissermotoren.
Algemene informatie
De zekeringen beschermen elektrische syste-
men tegen een te hoge stroomsterkte.
Als een apparaat niet werkt, moet u het
zekeringselement in de platte zekering con-
troleren op breuk/smelten.
Houd er bovendien rekening mee dat de voer-
tuigaccu leeg kan raken wanneer u aansluit-
contacten gedurende lange tijd gebruikt ter-
wijl de motor uitgeschakeld is.
Zekeringen onder de motorkap
De stroomverdeelkast bevindt zich in de mo-
torruimte in de buurt van de accu. Deze kast
bevat patroonzekeringen, microzekeringen,
relais en stroomonderbrekers. Mogelijk is een
beschrijving van iedere zekering en van ieder
onderdeel op de binnenste kap gestempeld.
Anders is de locatie van iedere zekering op de
binnenste kap gestempeld, in overeenstem-
ming met de volgende tabel.
Stroomverdeelkast
233

OPMERKING:
Zekeringen voor veiligheidssystemen (gemar-
keerd met *) moeten worden onderhouden
door een erkende dealer.
Locatie Patroonzekering Microzekering Omschrijving
F03 60 A geel – Koelventilator — indien aanwezig
(*)
F05 40 A groen – Compressor van luchtvering — indien aanwezig
(*)
F06 40 A groen – Pomp van antiblokkeerremmen / elektronisch stabiliteitsregel-
systeem
(*)
F07 30 A roze – Elektromagneet startmotor
(*)
F09 30 A roze – Dieselbrandstofverwarming (alleen dieselmotor)/Vacuümpomp
remsysteem
(*)
F10 40 A groen – Carrosserie-controller/buitenverlichting 2
(*)
F11 30 A roze – Elektrische rem van aanhanger — indien aanwezig
(*)
F12 40 A groen – Carrosserie-controller 3/centrale portiervergrendeling
(*)
F13 40 A groen – Aanjagermotor voor
(*)
F14 40 A groen – Carrosserie-controller 4/buitenverlichting 1
(*)
IN GEVAL VAN NOOD/PECH
234

Locatie Patroonzekering Microzekering Omschrijving
F15 40 A groen – Motorkoelpomp voor LTR (Low Temperature Radiator) — indien
aanwezig
(*)
F17 30 A roze – Koplampsproeier — indien aanwezig
F19 20 A blauw – Magneetventiel hoofdsteun — indien aanwezig
F20 30 A roze – Module passagiersportier
F22 20 A blauw – Motorregelmodule
(*)
F23 30 A roze – Interieurverlichting 1
F24 30 A roze – Module bestuurdersportier
F25 30 A roze – Ruitenwissers voorruit
F26 30 A roze – Antiblokkeerremmen / stabiliteitssysteemmodule, ECU en klep-
pen
(*)
F28 20 A blauw – Achteruitrijverlichting aanhanger — indien aanwezig
(*)
F29 20 A blauw – Parkeerlichten aanhanger — indien aanwezig
(*)
F30 30 A roze – Trekhaak (stopcontact) / trekhaak (aparte E-rem) / Trekhaak
(BUX) — indien aanwezig
(*)
F32 30 A roze – Regelmodule aandrijflijn
(*)
F34 30 A roze – Slipdifferentieelregeling - indien aanwezig
(*)
235

Locatie Patroonzekering Microzekering Omschrijving
F35 30 A roze – Zonnedak - indien aanwezig
F36 30 A roze – Ontdooi-inrichting achterruit
F37 25 A transparant – Motor aanjager achterin — indien aanwezig
F38 30 A roze – Spanningsomvormer 230V AC — indien aanwezig
(*)
F39 30 A roze – Elektrisch bediende achterklep — indien aanwezig
F40 – 10 A rood Hoogteverstelling daglichtlampen / koplampen
F42 – 20 A geel Claxon
F44 – 10 A rood Diagnosepoort
(*)
F45 – 5 A geelbruin Gateway voor cyberveiligheid
(*)
F49 – 10 A rood Geïntegreerd centrale deel/klimaatregeling
F50 – 20 A geel Luchtveringregelmodule/slipdifferentieel - indien aanwezig
(*)
F51 – 15 A blauw KIN/RF-HUB/vergrendeling stuurkolom - indien aanwezig
(*)
F53 – 20 A geel Aanhanger – Linker richtingaanwijzer/remlicht — indien aanwe-
zig
(*)
F56 – 15 A blauw Extra inhoud (alleen dieselmotor)
F57 – 20 A geel NOX-sensor – indien aanwezig
(*)
F58 – 15 A blauw HID-koplampen links — indien aanwezig
(*)
IN GEVAL VAN NOOD/PECH
236

Locatie Patroonzekering Microzekering Omschrijving
F59 – 10 A rood Ontluchtingspomp (alleen dieselmotor)
(*)
F60 – 15 A blauw Transmissieregelmodule
(*)
F61 – 10 A rood Transmissieregelmodule / PM-sensor (alleen dieselmotor)
(*)
F62 – 10 A rood Koppeling airconditioning
F63 – 20 A geel Bobines / bobine condensatoren / Loopklep actuator - indien
aanwezig (benzine) ureumverwarming (diesel)
(*)
F64 – 25 A transparant Brandstofverstuivers/aandrijflijn
(*)
F66 – 10 A rood Zonwering/regensensor/achteruitkijkspiegel / USB-poort / DSCR
/ DTV - indien aanwezig
F67 – 15 A blauw CD/DVD/UCI-poort/USB-poort
F68 – 20 A geel Motor achterruitwisser
F69 – 15 A blauw Voeding bermlicht — indien aanwezig
F70 – 20 A geel Brandstofpomp van de motor
(*)
F71 – 30 A groen Versterker/ANCM - indien aanwezig
F72 – 10 A rood ECM
(*)
F73 – 15 A blauw HID-koplampen rechts — indien aanwezig
(*)
F75 – 10 A rood Dubbele accuregeling — indien aanwezig
237

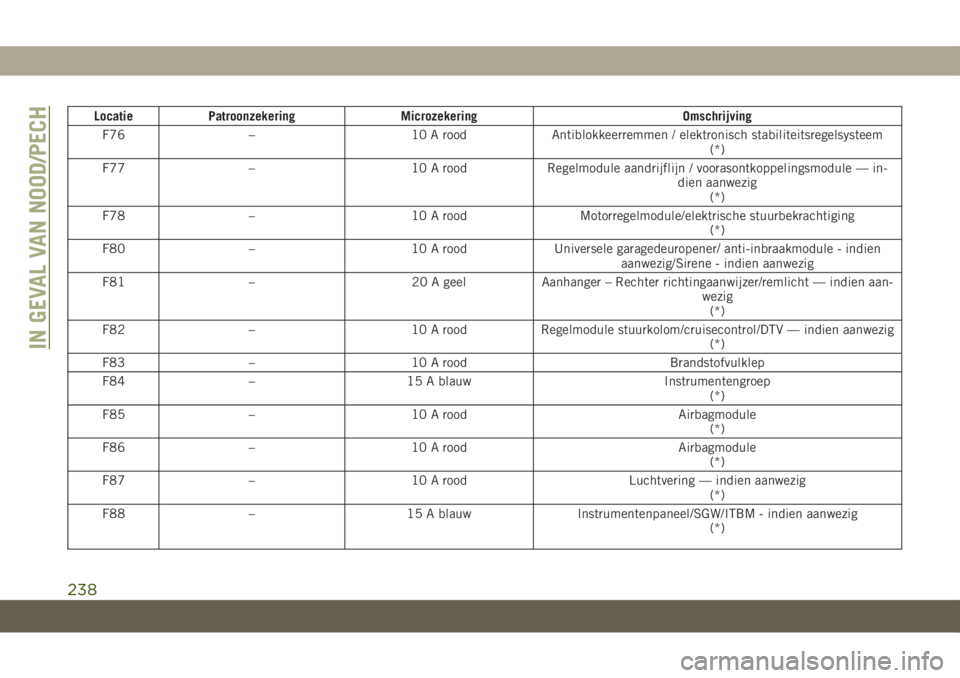

Locatie Patroonzekering Microzekering Omschrijving
F76 – 10 A rood Antiblokkeerremmen / elektronisch stabiliteitsregelsysteem
(*)
F77 – 10 A rood Regelmodule aandrijflijn / voorasontkoppelingsmodule — in-
dien aanwezig
(*)
F78 – 10 A rood Motorregelmodule/elektrische stuurbekrachtiging
(*)
F80 – 10 A rood Universele garagedeuropener/ anti-inbraakmodule - indien
aanwezig/Sirene - indien aanwezig
F81 – 20 A geel Aanhanger – Rechter richtingaanwijzer/remlicht — indien aan-
wezig
(*)
F82 – 10 A rood Regelmodule stuurkolom/cruisecontrol/DTV — indien aanwezig
(*)
F83 – 10 A rood Brandstofvulklep
F84 – 15 A blauw Instrumentengroep
(*)
F85 – 10 A rood Airbagmodule
(*)
F86 – 10 A rood Airbagmodule
(*)
F87 – 10 A rood Luchtvering — indien aanwezig
(*)
F88 – 15 A blauw Instrumentenpaneel/SGW/ITBM - indien aanwezig
(*)
IN GEVAL VAN NOOD/PECH
238
